IRC110EUR - Appareil photo Beha-Amprobe - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Caméra thermique infrarouge
Résolution capteur IR	128 x 128 pixels (16 384 pixels)
Résolution écran	128 x 160 pixels
Ecran	LCD TFT 1,77 pouces
Plage de mesure	-10°C à +500°C
Précision (au-dessus de 0°C)	±2°C ou ±2% (la plus grande valeur)
Précision (en dessous de 0°C)	±3°C
Sensibilité thermique (NETD)	150 mK
Ratio distance/spot	20:1
Emissivité ajustable	0,10 à 1,00 par pas de 0,01
Palettes de couleurs	3 (niveaux de gris, fer chaud, arc-en-ciel)
Modes de fusion thermique/visible	5 niveaux (0%, 25%, 50%, 75%, 100%)
Alimentation	3 piles AA 1,5V alcalines (LR6)
Autonomie typique	16 heures (écran allumé)
Unités de température	°C ou °F
Navigation	Joystick
Dimensions	185 x 54 x 104 mm
Poids	0,3 kg

FOIRE AUX QUESTIONS - IRC110EUR Beha-Amprobe

Quelle est la plage de mesure de température du Beha-Amprobe IRC-110-EUR ?

Le IRC-110-EUR mesure des températures de -10°C à +500°C. Il couvre ainsi aussi bien la détection de froid (fuites thermiques, isolation) que les applications haute température (moteurs, tableaux électriques, équipements HVAC).

Quelle est la précision de mesure de cet appareil thermique ?

Au-dessus de 0°C, la précision est de ±2°C ou ±2% de la valeur lue (la plus grande des deux valeurs s'applique). En dessous de 0°C, la précision est de ±3°C. La sensibilité thermique (NETD) est de 150 mK, ce qui permet de détecter de faibles écarts de température.

Comment fonctionne le ratio distance/spot 20:1 ?

Le ratio D/S de 20:1 signifie que pour mesurer une zone de 1 cm de diamètre, vous devez vous placer à maximum 20 cm de la cible. À 2 m de distance, la zone mesurée fait environ 10 cm de diamètre. Plus vous êtes proche, plus la mesure est précise et localisée.

Comment ajuster l'émissivité sur le IRC-110-EUR ?

L'émissivité est réglable numériquement de 0,10 à 1,00 par incréments de 0,01. Utilisez la navigation par joystick pour accéder au menu de réglage. Réglez sur 0,95 pour la plupart des surfaces (bois, peinture, plastique), sur 0,85-0,90 pour le béton, et sur des valeurs basses (0,10-0,30) pour les métaux polis.

Quelles batteries faut-il utiliser et quelle est l'autonomie ?

Le IRC-110-EUR fonctionne avec 3 piles AA 1,5V alcalines (type LR6 IEC). L'autonomie typique est de 16 heures avec l'écran allumé. Privilégiez des piles alcalines de qualité pour garantir cette autonomie en conditions réelles.

Que faire si l'appareil ne s'allume plus ?

Commencez par vérifier et remplacer les 3 piles AA par des piles alcalines neuves. Assurez-vous que les contacts de la trappe à piles sont propres et non oxydés. Si la fonction d'arrêt automatique est active, appuyez sur le bouton de mise en marche. Si le problème persiste, contactez le service après-vente Beha-Amprobe.

Quelles palettes de couleurs sont disponibles ?

L'appareil propose 3 palettes sélectionnables :

• Niveaux de gris : classique, bon contraste pour l'inspection générale
• Fer chaud (Iron) : du noir au blanc en passant par le rouge/orange, idéal pour visualiser les points chauds
• Arc-en-ciel (Rainbow) : spectre complet, adapté aux analyses détaillées de gradient thermique

Comment fonctionnent les modes de fusion image thermique et visible ?

Le IRC-110-EUR combine l'image thermique avec une image visible en 5 niveaux de fusion : 0%, 25%, 50%, 75% et 100% de superposition thermique. Cela permet de localiser précisément les anomalies thermiques sur une image réelle du composant inspecté.

Les marqueurs chaud et froid sont-ils automatiques ?

Oui, l'appareil affiche automatiquement les marqueurs du point le plus chaud et du point le plus froid dans le champ de vision. Ces marqueurs se déplacent en temps réel sur l'image thermique, facilitant l'identification rapide des anomalies sans réglage manuel.

Comment basculer entre Celsius et Fahrenheit ?

La sélection entre °C et °F s'effectue dans le menu de configuration accessible via le joystick. Le changement d'unité s'applique immédiatement à l'affichage et aux mesures du point central.

Pour quelles applications professionnelles est prévu cet appareil ?

Le IRC-110-EUR est conçu pour :

• L'inspection des tableaux et connexions électriques (détection de surcharges)
• Le diagnostic moteurs et entraînements (points chauds anormaux)
• Les installations HVAC (fuites, pertes thermiques)
• Le contrôle isolation du bâtiment (ponts thermiques)
• Les applications automobiles (freins, moteur, radiateur)

Comment entretenir et nettoyer l'IRC-110-EUR ?

Essuyez le boîtier avec un chiffon légèrement humide sans produit abrasif. Ne touchez pas l'optique infrarouge avec les doigts. Si la lentille est encrassée, utilisez uniquement un chiffon optique doux. Retirez les piles si l'appareil n'est pas utilisé pendant une longue période pour éviter l'oxydation des contacts.

MODE D'EMPLOI IRC110EUR Beha-Amprobe

Garantie limitée et limitation de responsabilité

Votre produit Beha-Amprobe sera exempt de défauts de matériaux et de fabrication pendant deux (2) ans à compter de la date d'achat, sauf exigence contraire en vertu de la juridiction locale. Cette garantie ne s'applique pas aux fusibles, aux piles jetables ou endommagées par accident, à la négligence, à la mauvaise utilisation, à l'altération, à la contamination ou aux conditions anormales d'utilisation ou de manipulation. Les revendeurs ne sont pas autorisés à prolonger toute autre garantie au nom de Beha-Amprobe. Pour une réparation au cours de la période de garantie, retournez le produit avec la preuve d'achat à un centre de service autorisé par Beha-Amprobe ou à un revendeur ou un distributeur Beha-Amprobe. Voir la section Réparation pour plus de détails. CETTE GARANTIE EST VOTRE SEUL RECOURS. TOUTES LES AUTRES GARANTIES – QU'ELLES SOIENT EXPLICITES, IMPLICITES OU JURIDIQUES – Y COMPRIS LES GARANTIES IMPLICITES D'ADAPTATION À UN USAGE PARTICULIER OU MARCHAND, SONT EXCLUES. LE FABRICANT NE SERA PAS RESPONSABLE DES DOMMAGES SPECIAUX, INDIRECTS, ACCESSOIRES OU CONSECUTIFS PROVENANT DE TOUTE CAUSE OU THEORIE. Etant donné que certains pays ou états n'autorisent pas l'exclusion ou la limitation des garanties implicites ou des dommages directs ou indirects, cette limitation de responsabilité peut ne pas s'appliquer à vous.

Réparation

Tout outil Beha-Amprobe retourné pour réparation sous garantie ou hors garantie ou pour l'étalonnage doit être accompagné des documents suivants : votre nom, le nom de votre société, votre adresse, votre numéro de téléphone et la preuve d'achat. De plus, veuillez inclure une brève description du problème ou du service demandé et incluez les cordons de mesure avec le compteur. Les frais de réparation ou de remplacement non garantis doivent être réglés sous forme de chèque, mandat, carte de crédit avec date d'expiration ou bon de commande payable à Beha-Amprobe.

Réparation et remplacement couverts par la garantie – Tous les pays

Veuillez lire la déclaration de garantie et vérifier la pile avant de demander une réparation. Pendant la période de garantie, tout outil de vérification défectueux peut être retourné à votre distributeur Beha-Amprobe pour un échange de produit identique ou similaire. Veuillez consulter la section « Où acheter » sur le site beha-amprobe. com pour obtenir une liste des distributeurs près de chez vous.

Réparation et remplacement non couverts par la garantie – Europe

Les unités hors garantie européenne peuvent être remplacées par votre distributeur Amprobe/Beha-Amprobe pour une somme modique. Veuillez consulter la section « Où acheter » sur le site beha-amprobe. com pour obtenir une liste des distributeurs près de chez vous.

Beha-Amprobe

Division et marque déposée de Fluke Corp. (USA)

Allemagne* Royaume-Uni Pays-Bas - Siège social**

In den Engematten 14 52 Hurricane Way Science Park Eindhoven 5110

79286 Glottertal Norwich, Norfolk 5692 EC Son

Allemagne NR6 6JB Royaume-Uni Pays-Bas

Téléphone : [phone] - 0 Téléphone : [phone] Téléphone : [phone]

beha-amprobe. de

beha-amprobe. com

beha-amprobe. com

*(Correspondance uniquement : aucune réparation ou remplacement à cette adresse. Clients européens, veuillez contacter votre distributeur.)

**adresse de contact unique dans l'EEE Fluke Europe BV

TABLE Des matières

SYMBOLES....3

CONSIGNES DE SÉCURITÉ....3

DÉBALLAGE ET INSPECTION....4

① Écran LCD 2 Marche/Arrêt et Menu ③ Cache du compartiment à piles 4 Caméra visuelle ⑤ Objectif infrarouge 6 Déclencheur pour CONSERVATION image

Symboles

[TKA6]	Attention! Reportez-vous aux explications de ce guide.
[SYWY]	Conforme aux directives européennes.
	Conforme aux normes relatives aux CEM applicables en Corée du Sud.
	Conforme aux normes australiennes pertinentes.
[0H4K]	Pile
[H43A]	Ce produit respecte les exigences de marquage de la Directive DEEE. L'étiquette apposée indique que vous ne devez pas jeter ce produit électrique/électronique avec les ordures ménagères. Catégorie de produit : Conformément aux types d'équipements dans l'Annexe I de la Directive DEEE, ce produit est classé en tant que produit de catégorie 9 « Instrumentation de surveillance et de contrôle ». Ne jetez pas ce produit avec les déchets municipaux non triés.

Consignes de sécurité

Un Avertissement identifie les situations dangereuses et les procédures dangereuses pour l'utilisateur. Une Mise en garde identifie les situations et les procédures qui peuvent endommager le produit ou l'équipement testé.

⚠ Avertissemen

Pour éviter tout risque d'électrocution, de brûlure ou de blessure :

• Lisez l'intégralité des informations de sécurité avant d'utiliser le produit.
• Lisez attentivement toutes les instructions.
• Utilisez le produit seulement comme indiqué, ou la protection fournie par le produit pourrait être compromise.
• N'utilisez pas la produit près d'environnements à gaz explosifs, à vapeur ou humides.
• Vérifiez le fonctionnement du produit en effectuant une mesure sur une source de température connue. N'utilisez pas le produit s'il fonctionne incorrectement ou anormalement.
• N'utilisez pas le produit s'il est endommagé.
• Consultez les informations relatives à l'émissivité pour les températures réelles. Des objets réfléchissants peuvent faire baisser les relevés de la température réelle. Ils posent un risque de brûlure.
• Retirez les piles si le produit n'est pas utilisé pendant une période prolongée ou s'il est stocké à des températures supérieures à 50 °C. Si les piles ne sont pas retirées, une fuite peut endommager le produit.
• Afin de ne pas fausser les mesures, veillez à remplacer les piles lorsque le voyant de batterie faible s'allume
• Utilisez uniquement des piles alcalines AA et respectez les précautions relatives aux piles provenant du fabricant.
• Ne laissez pas le produit sur ou à proximité d'objets à température élevée.
• Pour une utilisation par des personnes compétentes uniquement.

Afin d'empêcher les blessures et pour une utilisation et une maintenance du produit en toute sécurité :

• Les piles contiennent des produits chimiques dangereux qui peuvent causer des brûlures ou exploser. En cas d'exposition à des produits chimiques, nettoyez à l'eau et contactez un médecin.
• Assurez-vous que la polarité des piles est correcte pour éviter une fuite.
• Ne mettez pas les bornes des piles en court-circuit.
• Maintenez les piles propres et sèches.

Pour éviter d'endommager le produit en cours de mesure, protégez-le de ce qui suit :

• CEM (champs électromagnétiques) provenant de soudages à l'arc et de chauffages à induction.
• Électricité statique.
• Choc thermique (causé par des variations de température ambiante importantes ou brusques) : laissez le produit se stabiliser pendant 30 minutes avant utilisation).
• Ne laissez pas le produit sur ou à proximité d'objets à température élevée.

Déballage et inspection

Votre emballage doit contenir :

1 Caméra infrarouge IRC-110-EUR 3 Piles AA 1,5 V 1 Manuel de l'utilisateur 1 Dragonne

Si l'un de ces éléments est manquant ou endommagé, retournez l'emballage complet à votre point d'achat pour un échange.

Remarque: Les piles ne sont pas pré-installées. Veuillez consulter la section Maintenance et remplacement des piles pour de plus amples instructions.

• Image de la carte thermique infrarouge avec fusion à 0 %, 25 %, 50 %, 75 % et 100 % avec le bouton d'un joystick
• Trois palettes de couleurs sélectionnables (échelle de gris, fer chaud et arc-en-ciel)
• Mesure de température au point central et sans mise au point
• Rapport distance-point de 20:1 en mesure IR
• Émissivité réglable de 0,10 à 1,00
• Fonction d'arrêt automatique
• ° F et ° C sélectionnable
• Navigation intuitive par joystick dans le menu à l'écran et les paramètres
• Les marqueurs de chaud et de froid identifient instantanément les points les plus chauds et les plus froids

Applications

• Électricité, CVC, mécanique et automobile
• Réduisez les coûts énergétiques en trouvant des zones de dérive et de déperdition de chaleur et de courants d'air
• Localisation des problèmes électriques liés aux appareils ménagers
• Vérifier rapidement la fonctionnalité et les performances CVC
• Portable, ergonomique et facile à utiliser

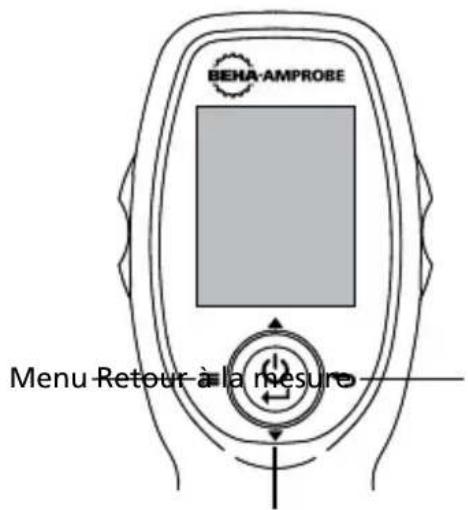

Navigation de BASE

BEHA-AMPROBE Menu Retour à la mesure

Fusion d'images (mode mesure) Sélection de paramètre (mode menu)

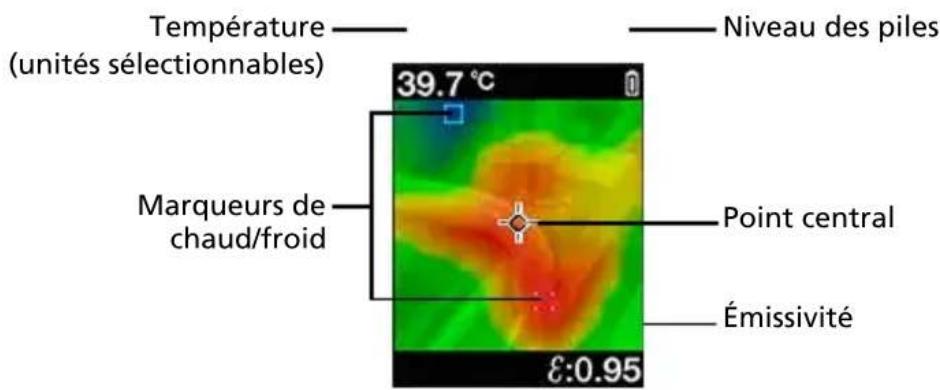

Température (unités sélectionnables) 39.7 °C Niveau des piles Marqueurs de chaud/froid Point central Émissivité £:0.95

Effectuer des mesures

Appuyez et maintenez le bouton d'alimentation enfoncé pendant au moins 2 secondes pour allumer ou éteindre le produit (Figure 1.1).

Le produit est en mode mesure à la mise sous tension. Appuyez sur le déclencheur pour capturer une image. Appuyez à nouveau pour revenir à l'image en direct (Figure 1.2). Tenez le produit à 12 pouces (30 cm) de la cible (>59 °F / 15 °C) et à 2,4 pouces (6 cm) de la cible (<59 °F / 15 °C) pour la meilleure précision de température.

Remarque: Des rapports distance-point supérieurs nécessitent des zones cibles plus petites pour faire des mesures précises. Le rapport distance-point de ce produit est 20:1.

Mise sous tension / hors tension

La fusion peut être ajustée pour faciliter l'interprétation entre les images infrarouge et visibles. Pour changer le niveau de fusion entre 0 et 100 %, appuyez vers le bas ou le haut sur le bouton d'alimentation en étant en mode mesure.

Modification des paramètres dans le menu

Une fois le produit mis sous tension, accédez au menu en faisant un clic gauche sur le bouton d'alimentation. Les paramètres pouvant être manipulés comprennent les marqueurs de chaud et de froid, la palette de couleurs, l'émissivité, le marqueur de point central, l'unité °C/°F sélectionnable et la mise hors tension automatique temporisée. Les options activées apparaissent sous la forme de ■ carrés bleus tandis que les options désactivées apparaissent sous la forme de ■ carrés noirs.

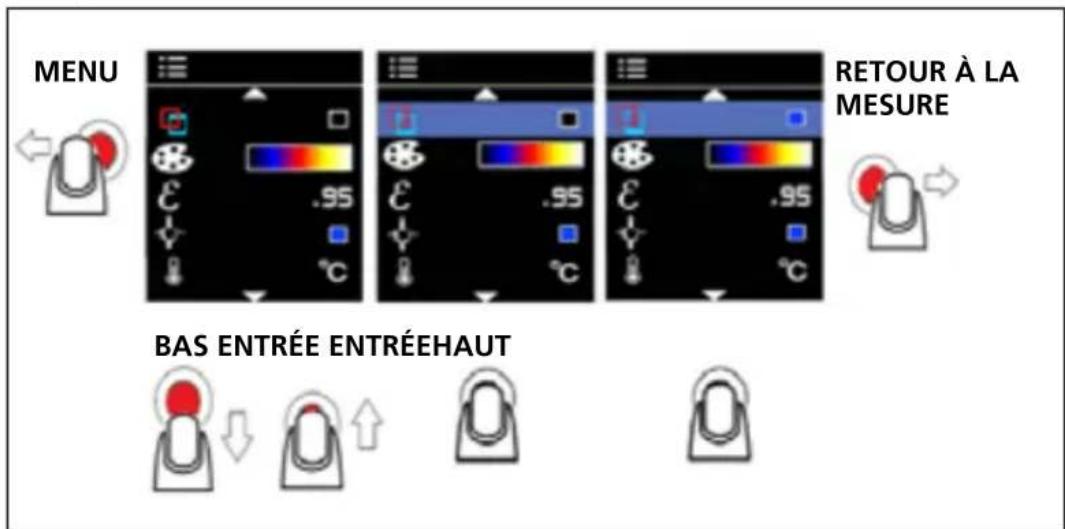

Marqueurs de chaud et de froid

MENU .95 .95 .95 RETOUR À LA MESURE BAS ENTRÉE ENTRÉEAUT

Figure 2.1

Les marqueurs de chaud (contour carré rouge) et de froid (contour carré bleu) indiquent les emplacements des zones les plus chaudes et les plus froides dans une zone cible. Activez ou désactivez ■ cette ■ fonction dans le menu.

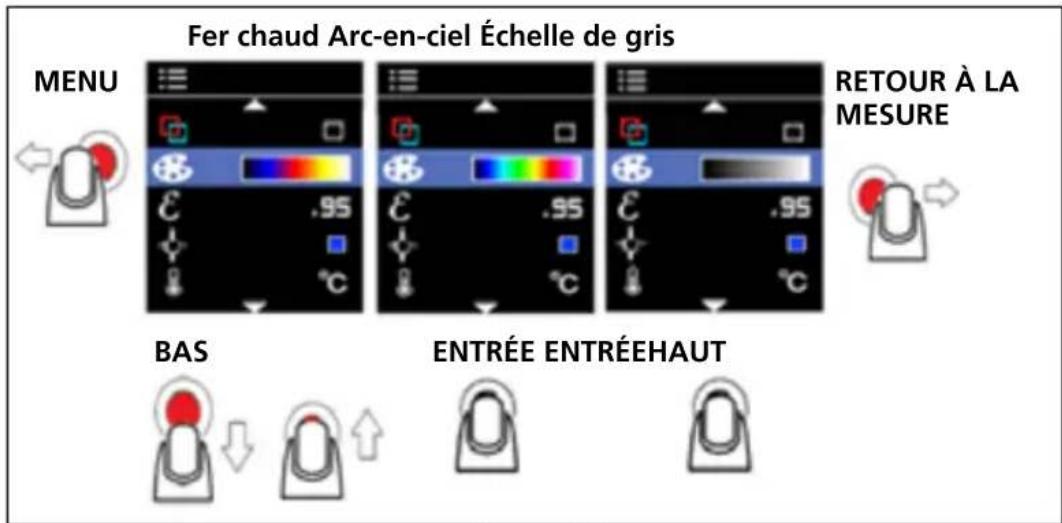

Palette de couleurs

Fer chaud Arc-en-ciel Échelle de gris MENU RETOUR À LA MESURE BAS ENTRÉE ENTRÉEAUT

Figure 2.2

La palette de couleurs peut être modifiée en fonction de l'application spécifique de la mesure. Cette option permet différentes visualisations d'une image infrarouge en changeant la présentation en fausses couleurs. Échelle de gris procure une présentation des couleurs plus égale et linéaire pour optimiser les détails, tandis que Fer chaud et Arc-en-ciel combinent un contraste élevé avec Échelle de gris.

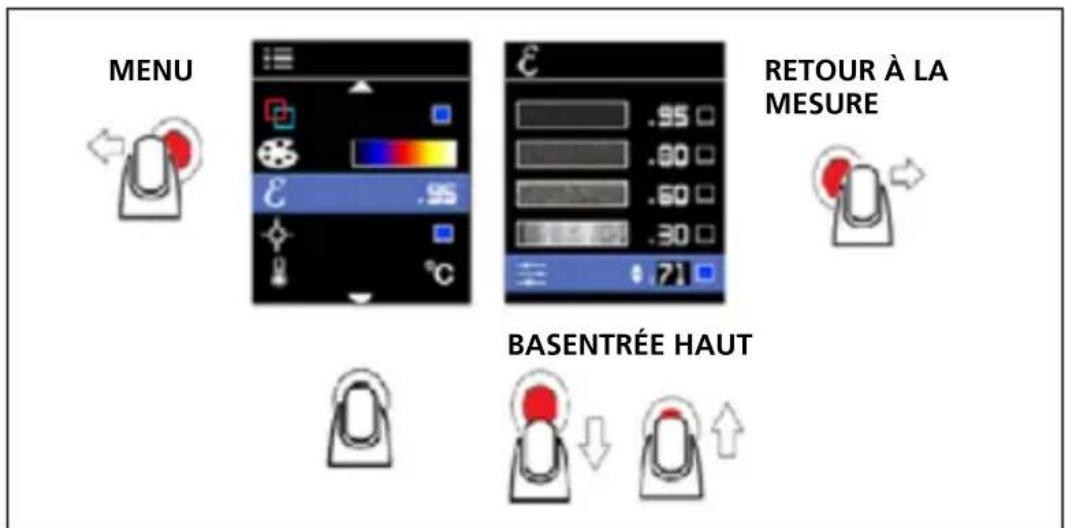

Émissivité

MENU RETOUR À LA MESURE BASENTRÉE HAUT

Figure 2.3

L'émissivité de la surface d'une matière décrit son efficacité pour émettre de l'énergie sous forme de rayonnement thermique. Quantitativement, l'émissivité est le rapport du rayonnement thermique provenant d'un surface sur le rayonnement provenant d'une surface noire idéale à la même température, tel que décrit par la loi de Stefan-Boltzmann. Consultez le Tableau 1 pour le réglage de l'émissivité.

En mode mesure, le niveau d'émissivité est indiqué dans le coin inférieur droit de l'écran. L'émissivité peut être modifiée à des valeurs comprises entre 0,10 et 1,00 dans le menu.

Remarque: Les surfaces présentant une émissivité < 0,60 permettent une détermination fiable et cohérente de la problématique des températures réelles. Plus l'émissivité est basse, plus les erreurs potentielles sont associées aux calculs de mesure de température du produit, même lorsque des réglages de l'émissivité et du fond réfléchi sont tentés et effectués correctement.

Tableau 1. Émissivité de surface nominale pour une mesure de température infrarouge sans contact précise.

Élément Valeur Élément Valeur
Par défaut**** 0,95	Verre (plaque) 0,85
Aluminium* 0,30 Fer* 0,70
Amiante 0,95 Plomb* 0,50
Asphalte 0,95 Huile 0,94
Laiton* 0,50 Peinture 0,93
Céramique 0,95 Plastique** 0,95
Béton	0,95 Caoutchouc 0,90	0,95
Cuivre* 0,60 Sable
Aliments-congelés	0,90 Acier*	0,80
Aliments-chauds	0,93 Eau	0,93
		Bois***	0,94
*Oxydé**Opaque, supérieur à 20 mils***Naturel****Réglage d'usine

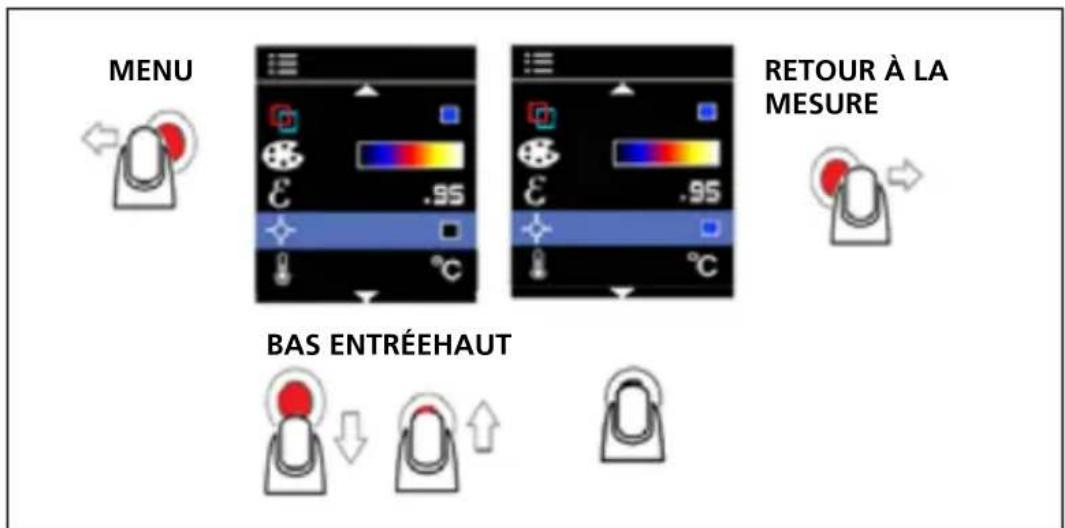

Marqueur de point central

MENU .95 RETOUR À LA MESURE BAS ENTRÉEAUT

Figure 2.4

Le marqueur de point central indiqué le centre du point de mesure du thermomètre infrarouge et apparaît au centre de l'écran de mesure. Activez ou désactivez cette fonction dans le menu.

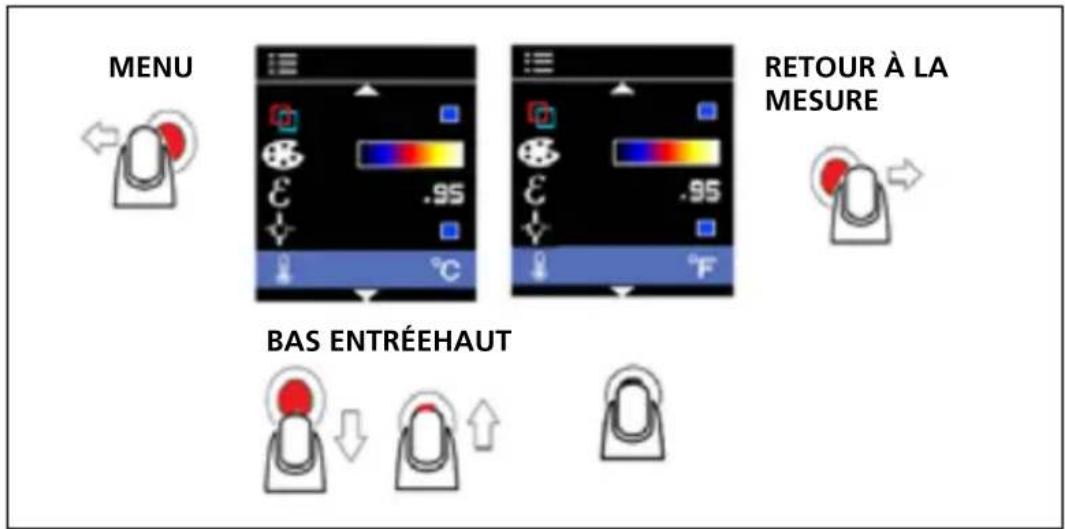

°C / °F

MENU .95 RETOUR À LA MESURE BAS ENTRÉEAUT

Figure 2.5

Change les unités de température dans le menu en sélectionnant °C ou °F.

Arrêt automatique

OFF

Par défaut, le produit se met automatiquement hors tension après 1 minute. Pour choisir quand le produit se met hors tension après une période d'inactivité, modifiez les paramètres dans le menu.

Options disponibles pour le paramètre Mise hors tension automatique :

• Désactivé (la caméra ne s'éteint pas automatiquement)
• 1 m (1 minute)
• 2 m (2 minutes)
• 5 m (5 minutes)
• 10 m (10 minutes)

Spécifications

Mesure de température Oui,	point central
Plage de températures -10 °C	à 500 °C (14 °F à 932 °F)
Précision IR (géométrie d'étalonnage avec température ambiante à 23°C ± 2°C)	≥ 0 °C (≥ 32 °F) : ±2 °C (±4 °F) ou ±2 % de la valeur lue, selon la valeur la plus élevée.< 0 °C (< 32 °F) : ±3 °C (±6 °F)
Résolution de l'écran 0,1 °C /	0,2 °F
Répétabilité IR	± 8 % de la valeur lue ou ± 1 °C (± 2 °F), selon la valeur la plus élevée.
Coefficient de température	0,1 °C/°C ou ± 0,1 %/°C de la valeur lue, selon la valeur la plus élevée.
Distance au point 20:1
Taille minimale du point 8 mm
Temps de réponse (95 %) < 1	25 ms
Réponse spectrale 8 μm à 14	μm
Émissivité	Réglable numériquement de 0,10 à 1,00 par 0,01
Image visuelle avec superposition de la carte thermique infrarouge	Cinq modes de fusion (0 %, 25 %, 50 %, 75 % et 100 %)
Résolution d'image 16,384 pixels (128 x 128 pixels)
Champ de vision 33 ° x 33 °
Sensibilité thermique 150 mK
Système de mise au point Sans mise au point
Palettes d'images	Échelle de gris (blanc chaud), Fer chaud et Arc-en-ciel
Marqueur de chaud et de froid	Oui
Affichage TFT couleur 1,77 po avec 128 x 160 pixels
Température et humidité de fonctionnement	0 °C à 50 °C (32 °F à 122 °F)10 % à 90 % HR sans condensation à 30 °C (86 °F)
Température de stockage -20 °C à 60 °C (-4 °F à 140 °F) sans piles
Alignement d'image efficace visuel sur IR	≥ 25,4 cm (10 pouces), optimal à 1 mètre
Altitude de fonctionnement et de stockage	< 2000 m (< 6561 pi)
Chute de preuve 1,2 m (4 pieds)
Vibrations et chocs	IEC 60068-2-6, 2,5 g, 10 à 200 Hz, IEC 60068-2-27, 50 g 11 ms
Alimentation Trois (3) piles a caline 1,5 V AA IEC LR6
Durée de vie de la pile	8 heures avec l'écran allumé (Standard)Consommation électrique: 150 mA (normale)
Arrêt automatique	Modes sélectionnables : ARRÊT, 1 minute, 2 minutes, 5 minutes et 10 minutes
Approbations d'agences	CE K E
Compatibilité électromagnétique	EN 61326-1Corée (KCC) : Équipement de classe A (Équipement de diffusion et de communication industriel) [1][1] Ce produit respecte les exigences pour les équipements à ondes électromagnétiques industriels (Classe A) et le vendeur ou l'utilisateur doivent en tenir compte. Cet équipement est destiné à être utilisé dans des environnements professionnels et ne doit pas être utilisé à domicile.
Taille (H x L x I) Environ 185 x 54 x 104 mm (7,3 x 2,1 x 4,1 po)
Poids Environ 0,26 kg (0,57 lb)MAINTENANCE ET REMPLACEMENT DES PILES

le boîtier ou l'objectif/la fenêtre. S'il est utilisé et rangé correctement, l'objectif infrarouge du produit ne doit nécessiter qu'un nettoyage occasionnel (Figure 3.1).

Si nécessaire, pour nettoyer l'objectif :

1. Utilisez une pompe à air à pression manuelle pour retirer délicatement la poussière ou les débris de la surface de l'objectif.
2. Si la surface de l'objectif nécessite un nettoyage supplémentaire, utilisez un chiffon à fibres fines propre, un chiffon en micro-fibres ou un cotontige imbibé d'une solution d'eau savonneuse douce. Essuyez délicatement la surface de l'objectif pour enlever les taches et les débris.
3. Séchez avec un chiffon à fibres fines absorbant propre ou un chiffon en micro-fibres.

Remarque: Les taches mineures et la poussière ne devraient pas affecter significativement les performances du produit. Cependant, d'importantes rayures ou le retrait du revêtement de protection sur l'objectif infrarouge peuvent affecter la qualité d'image et la précision de la mesure de la température.

Pour éviter des mesures incorrectes, remplacez les piles lorsque le voyant des piles est faible. Utilisez uniquement des piles alcalines AA et suivez toutes les directives de précautions relatives aux piles fournies par le fabricant. Pour enlever les piles, assurez-vous d'abord que le produit est en position ARRÊT, puis dévissez le couvercle des piles. Lors de l'installation des piles, assurez-vous que la polarité des piles est correcte pour éviter une fuite. Fixez les piles en revissant le couvercle des piles en place (Figure 3.2).

Nettoyage

Remplacement des piles
