INSTRUKCJA OBSŁUGI IRC110EUR Beha-Amprobe

Podręcznik użytkownika

Ograniczona gwarancja i ograniczenie odpowiedzialności

Twój produkt Beha-Amprobe będzie wolny od wad materiałowych i defektów wytwarzania przez dwa lata od daty zakupienia chyba, że ustala to inaczej prawo lokalne. Ta gwarancja nie obejmuje bezpieczników, usuwalnych baterii lub uszkodzeń spowodowanych wypadkiem, zaniedbaniem, nieprawidłowym używaniem, zmianami, zanieczyszczeniem lub nienormalnymi warunkami działania albo obsługi. Sprzedawcy nie są upoważnieni do przedłużania wszelkich innych gwarancji w imieniu Beha-Amprobe. Aby uzyskać usługę w okresie gwarancji należy zwrócić produkt z dowodem zakupienia do autoryzowanego punktu serwisowego Beha-Amprobe lub do dostawcy albo dystrybutora Beha-Amprobe. Szczegółowe informacje znajdują się w części Naprawa. TA GWARANCJA TO JEDYNE ZADOŚĆUCZYNIENIE UŻYTKOWNIKA. WSZELKIE INNE GWARANCJE - WYRAŻONE, DOROZUMIANE ALBO USTAWOWE - WŁĄCZNEI Z DOROZUMIANYMI GWARANCJAMI DOPASOWANIA DO OKREŚLONEGO CELU ALBU PRZYDATNOŚCI HANDLOWEJ, SĄ NINIEJSZYM ODRZUCANE. PRODUCENT NIE ODPOWIADA ZA WSZELKIE SPECJALNE, NIEBEZPOŚREDNIE, PRZYPADKOWE ALBO WYNIKOWE SZKODY LUB STRATY, POWSTAŁE Z JAKIEJKOLWIEK PRZYCZYNY LUB ZASTOSOWANYCH TEORII. Ponieważ w niektórych stanach lub krajach nie zezwala się na wyłączenia albo ograniczenia dorozumianej gwarancji albo przypadkowych lub wynikowych szkód, to ograniczenie odpowiedzialności może nie dotyczyć użytkownika.

Naprawa

Do wszystkich narzędzi Beha-Amprobe zwracanych do naprawy gwarancyjnej lub nie gwarancyjnej albo do kalibracji należy załączyć:nazwę użytkownika, nazwę firmy, adres, numer telefoniczny i dowód zakupienia. Dodatkowo należy dołączyć krótki opis problemu lub wymaganej naprawy i testy wykonane miernikiem. Opłaty za naprawy niegwarancyjne lub wymiany powinny być wykonywane czekiem, przekazem pieniężnym, kartą kredytową z datą ważności lub zleceniem wykonania płatnym dla Beha-Amprobe.

Naprawy i wymiany gwarancyjne - Wszystkie kraje

Przed zażądaniem naprawy należy przeczytać oświadczenie dotyczące gwarancji i sprawdzić baterię. W okresie obowiązywania gwarancji, wszelkie uszkodzone narzędzia testowe można zwracać do dystrybutora Beha-Amprobe w celu ich wymiany na taki sam lub podobny produkt. Listę lokalnych dystrybutorów można sprawdzić w sekcji „Where to Buy (Gdzie kupić)” na stronie internetowej beha-amprobe.com.

Naprawy i wymiany niegwarancyjne - Europa

Urządzenia nie objęte gwarancją w krajach europejskich, można wymienić u dystrybutora Beha-Amprobe za nominalną opłatą. Listę lokalnych dystrybutorów można sprawdzić w sekcji „Where to Buy (Gdzie kupić)” na stronie internetowej beha-amprobe.com.

Beha-Amprobe

Oddział i zastrzeżony znak towarowy Fluke Corp. (USA)

Niemcy* Wielka Brytania Holandia - Siedziba główna**

In den Engematten 14 52 Hurricane Way Science Park Eindhoven 5110

79286 Glottertal Norwich, Norfolk 5692 EC Son

Niemcy NR6 6JB United Kingdom The Netherlands

Telefon: [phone] - 0 Telefon: [phone] Telefon: [phone]

*(Tylko korespondencja - pod tym adresem nie są wykonywane żadne naprawy lub wymiany. Klienci z krajów europejskich powinni się kontaktować ze swoim dystrybutorem)

**adres pojedynczego kontaktu w EEA Fluke Europe BV

SPIS TREŚCI

SYMBOLE....3

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA ....3

ROZPAKOWANIE I SPRAWDZANIE ....4

FUNKCJE I ZASTOSOWANIA 4

PODSTAWOWA NAWIGACJA....5

TRYB POMIARU....6

TRYB MENU 7

SPECYFIKACJE....10

KONSERWACJA I WYMIANA BATERII....12

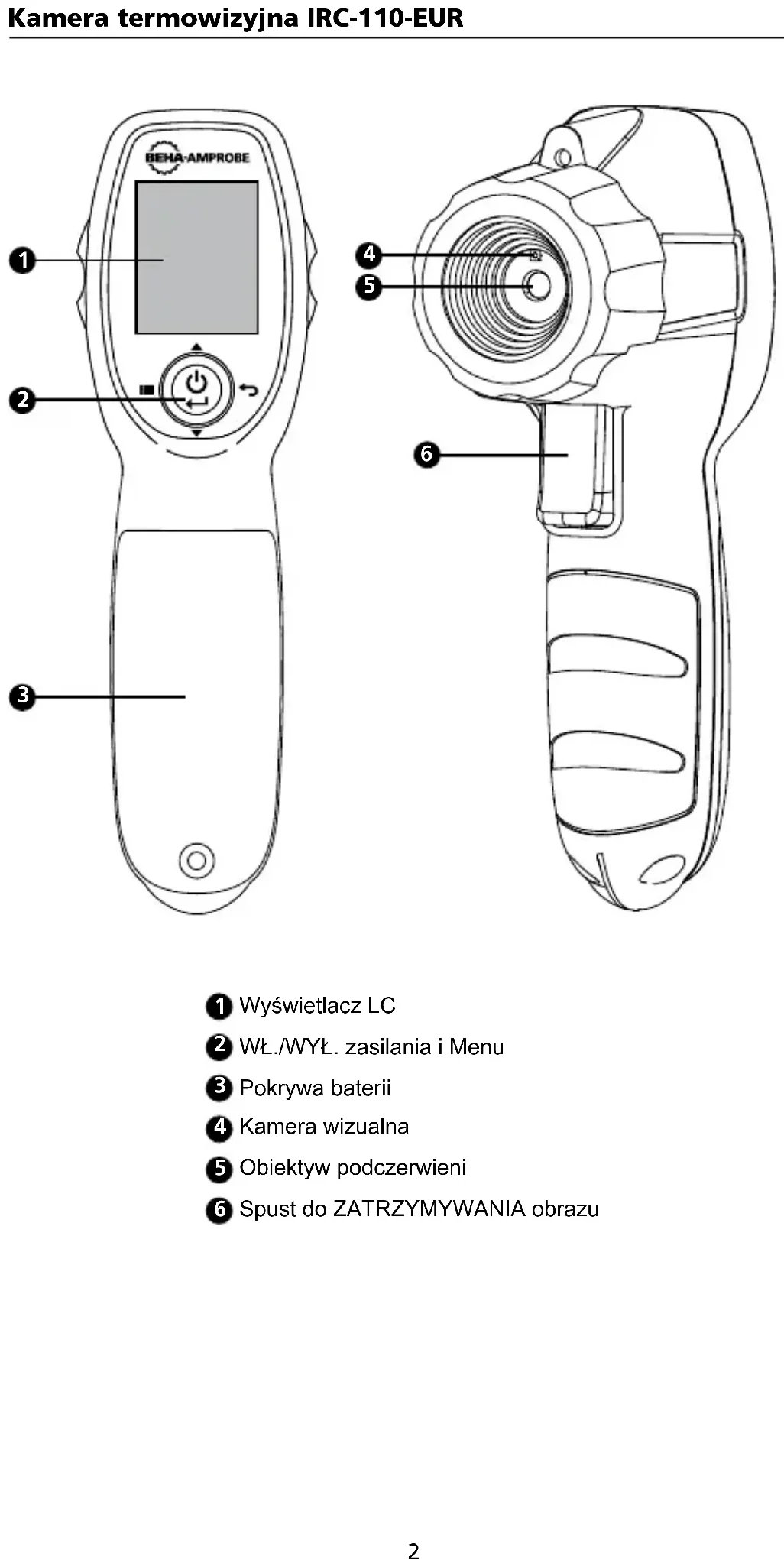

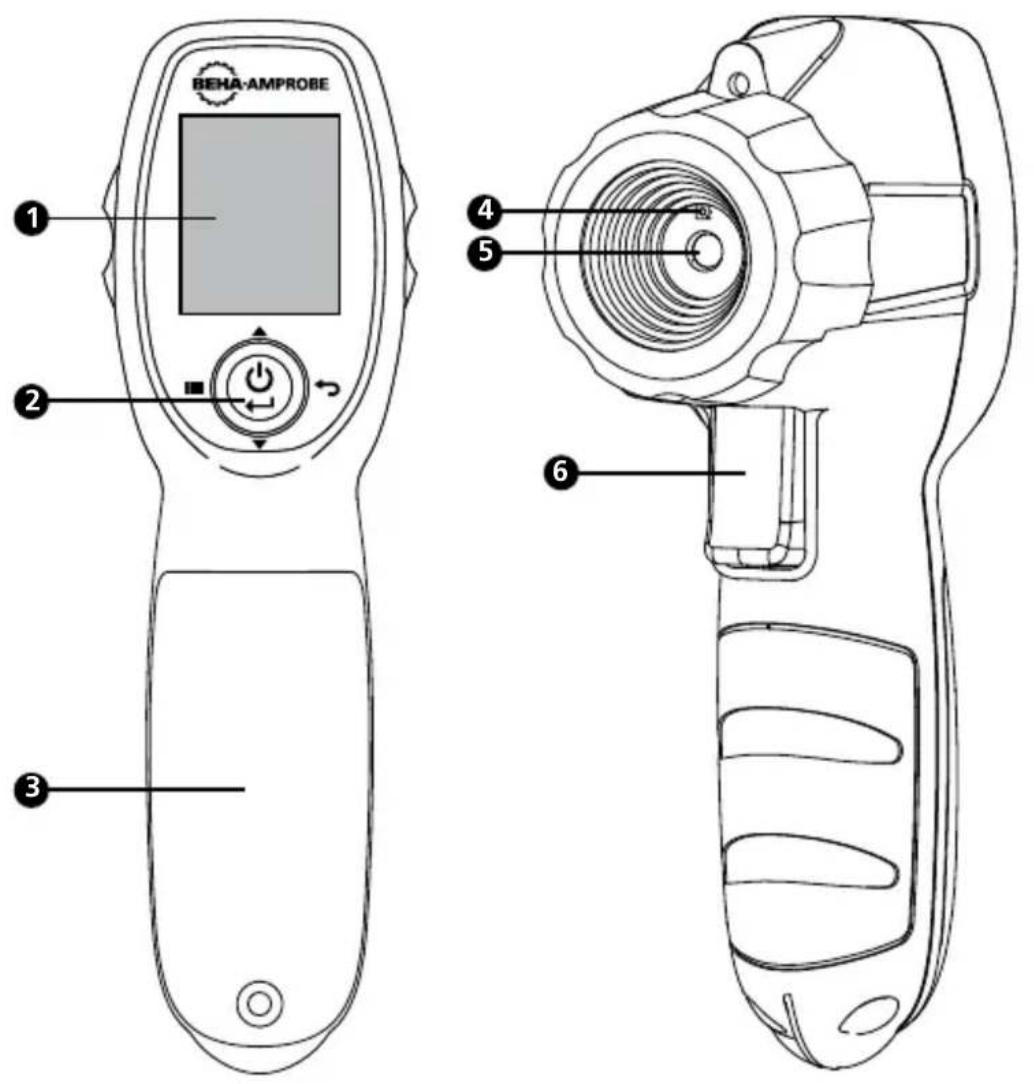

BEHA-AMPROBE 1 2 3 4 5 6

1 Wyświetlacz LC
② WŁ./WYŁ. zasilania i Menu
③ Pokrywa baterii
4 Kamera wizualna
⑤ Obiektyw podczerwieni
⑥ Spust do ZATRZYMYWANIA obrazu

SYMBOLE

	Ostrzeżenie! Sprawdź objaśnienie w tym podręczniku.
[BHAX]	Zgodność z dyrektywami europejskimi.
[KKH2]	Zgodność z odpowiednimi standardami EMC Korei Południowej.
	Zgodność z właściwymi standardami australijskimi
[Szary]	Bateria
[awoc]	Ten produkt jest zgodny z wymaganiami w zakresie oznaczeń Dyrektywy WEEE. Przymocowana etykieta wskazuje, że tego produktu elektrycznego/elektronicznego nie wolno wyrzucać do odpadów domowych. Kategoria produktu: W odniesieniu do typów urządzeń wymienionych przez Aneks I Dyrektywy WEEE, ten produkt jest sklasyfikowany, jako produkt kategorii 9 “Przyrządy do monitoringu i sterowania”. Nie należy usuwać tego produktu z nieposortowanymi odpadami miejskimi.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Ostrzeżenie identyfikuje niebezpieczne warunki i procedury, które są niebezpieczne dla użytkownika. Przestroga identyfikuje warunki i procedury, które mogą uszkodzić produkt lub urządzenie podczas wykonywania testu.

⚠️ Ostrzeżenie

Aby zapobiec możliwemu porażeniu prądem elektrycznym, pożarowi lub obrażeniom osobistym:

• Przed użyciem tego produktu należy przeczytać wszystkie informacje dotyczące bezpieczeństwa.
• Uważnie przeczytaj wszystkie instrukcje.
• Produkt należy używać wyłącznie zgodnie z instrukcjami, w przeciwnym razie może nie zadziałać właściwie zabezpieczenie produktu.
• Nie wolno używać produktu w miejscach z wybuchowymi gazami, oparami lub w miejscach wilgotnych albo mokrych.
• Należy sprawdzić działanie produktu, poprzez pomiar znanego źródła temperatury. Produktu nie należy używać, jeśli działa nieprawidłowo lub nienormalnie.
• Nie wolno używać produktu uszkodzonego.
• Należy sprawdzić informacje emisyjności dotyczące rzeczywistych temperatur. Temperatura obiektów odbijających promienie, może być niższa od wskazanych przez rzeczywiste pomiary. Te obiekty mogą spowodować pożar.
• Należy wyłąć baterie, jeśli ten produkt długo nie będzie używany lub będzie przechowywany przy temperaturach powyżej 50 °C. Jeśli baterie nie zostaną wyjęte, wyciek baterii może spowodować uszkodzenie produktu.
• Gdy wskaźnik baterii wskazuje niski poziom naładowania, baterie należy wymienić, aby zapobiec nieprawidłowym pomiarom.
• Należy używać wyłącznie alkalicznych baterii AA i stosować się do wszystkich zaleceń ich producenta dotyczących ich obsługi.
• Tego produktu nie należy zostawiać na lub w pobliżu obiektów o wysokiej temperaturze.
• Do użytku wyłącznie przez osoby kompetentne.

⚠️ Ostrzeżenie

Aby zapobiec obrażeniom osobistym i zapewnić bezpieczne działanie oraz obsługę produktu:

• Baterie mogą zawierać niebezpieczne substancje chemiczne, które mogą spowodować poparzenia lub eksplożję. Po kontakcie z substancjami chemicznymi, należy oczyścić miejsce kontaktu wodą i zgłosić się do lekarza.
• Aby zapobiec wyciekowi baterii, należy się upewnić, że są prawidłowo ukierunkowane bieguny baterii.
• Niewolno zwierać razem styków baterii.
• Baterie powinny być czyste i suche.

Aby uniknąć uszkodzenia produktu podczas pomiaru, należy go zabezpieczyć przed:

• EMF (polami elektromagnetycznymi) spawarek łukowych i grzejników indukcyjnych.
• Elektryczność statyczna.
• Szok termiczny (spowodowany dużymi lub nagłymi zmianami temperatury otoczenia — przed użyciem należy odczekać 30 minut na stabilizację produktu).
• Tego produktu nie należy zostawiać na lub w pobliżu obiektów o wysokiej temperaturze.

ROZPAKOWANIE I SPRAWDZENIE

Opakowanie powinno zawierać:

1 Kamera termowizyjna IRC-110-EUR
3 Baterie AA 1,5 V
1 Podręcznik użytkownika
1 Pasek na rękę

Jeśli któregokolwiek z tych elementów nie będzie lub będzie uszkodzony, należy zwrócić kompletne opakowanie do miejsca zakupu w celu wymiany.

Uwaga: Baterie nie są dostarczane wstępnie zainstalowane. W celu uzyskania dalszych instrukcji należy sprawdzić część Konserwacja i wymiana baterii.

FUNKCJE I ZASTOSOWANIA

Funkcje

• Miksowanie obrazu mapy termicznej podczerwieni w 0%, 25%, 50%, 75% i 100% przyciskiem joysticka
• Trzy wybierane palety kolorów (odcienie szarości, rozgrzane żelazo i tęcza)
• Centralny, punktowy pomiar temperatury i brak ustawiania ostrości
• Współczynnik odległości do punktu pomiaru podczerwieni 20:1
• Regulowana emisyjność w zakresie 0,10 do 1,00
• Funkcja automatycznego wyłączania
• Wybór ° F i ° C
• Intuicyjna nawigacja i ustawienia joystickiem w menu ekranowym
• Znaczniki strefy gorących i zimnych stale identyfikują najbardziej gorące i najbardziej zimne punkty

Zastosowania

• Elektryczne, HVAC, mechaniczne samochodowe
• Obniż koszty energii znajdując miejsca utraty i poboru ciepła
• Lokalizacja problemów elektrycznych w urządzeniach domowych
• Szybkie sprawdzanie funkcjonalności i charakterystyki HVAC
• Przenośne, ergonomiczne i łatwe w obsłudze

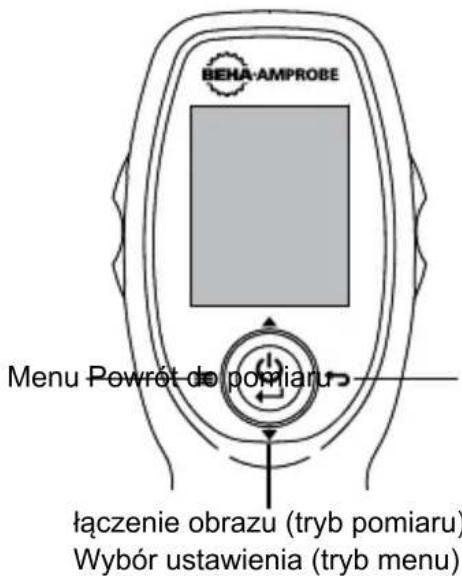

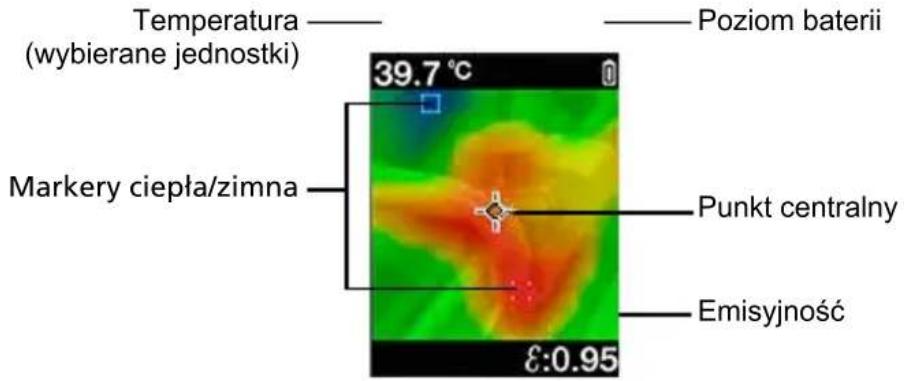

PODSTAWOWA NAWIGACJA

BEHA-AMPROBE Menu Powrót do pomiaru łączenie obrazu (tryb pomiaru) Wybór ustawienia (tryb menu)

Temperatura (wybierane jednostki) 39.7 °C Poziom baterii Markery ciepła/zimna Punkt centralny Emisyjność 8:0.95

TRYB POMIARU

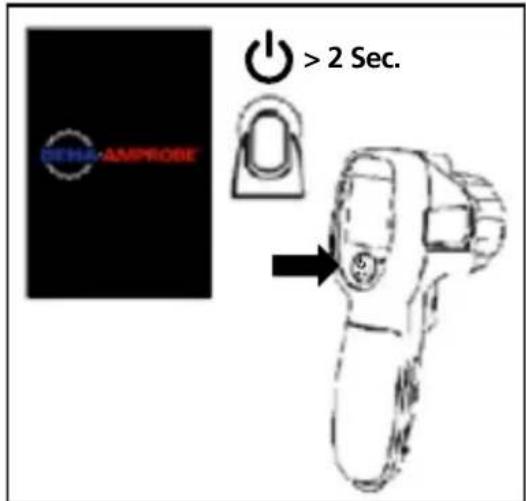

Wykonywanie pomiarów

Naciśnij i przytrzymaj przycisk zasilania przez co najmniej 2 sekundy, aby włączyć lub wyłączyć produkt (Rysunek 1.1).

Ten produkt pozostanie w trybie pomiaru, aż do włączenia zasilania. Naciśnij spust, aby zatrzymać obraz. Naciśnij ponownie, aby powrócić do obrazu na żywo (Rysunek 1.2). Dla uzyskania największej dokładności pomiaru temperatury, ten produkt należy trzymać w odległości 12 cali (30 cm) od celu (>59 °F / 15 °C) i 2,4 cala (6 cm) od celu (<59 °F / 15 °C).

Uwaga: Przy wyższej wartości współczynnika odległości do punktu, dokładność pomiaru wymaga mniejszej powierzchni celu. Współczynnik odległości do punktu pomiaru tego produktu wynosi 20:1.

Wł./Wył. zasilania HOLD

Łączenie obrazów można regulować dla łatwiejszej interpretacji pomiędzy obrazami podczerwieni i obrazami widzialnymi. W celu zmiany poziomu wymieszania w zakresie 0 - 100%, naciśnij przycisk zasilania w trybie pomiaru.

TRYB MENU

Zmiana ustawień w menu

Po włączeniu zasilania produktu, przejdź do menu, klikając z lewej strony przycisku zasilania. Ustawienia, które można zmieniać obejmują znaczniki miejsc gorących i zimnych, paletę kolorów, emisyjność, znacznik punktu centralnego, zmianę jednostki °C/°F i czasowe, automatyczne wyłączenie zasilania. Włączone opcje będą widoczne jako ■ niebieskie kwadraty, a wyłączone opcje jako ■ czarne kwadraty.

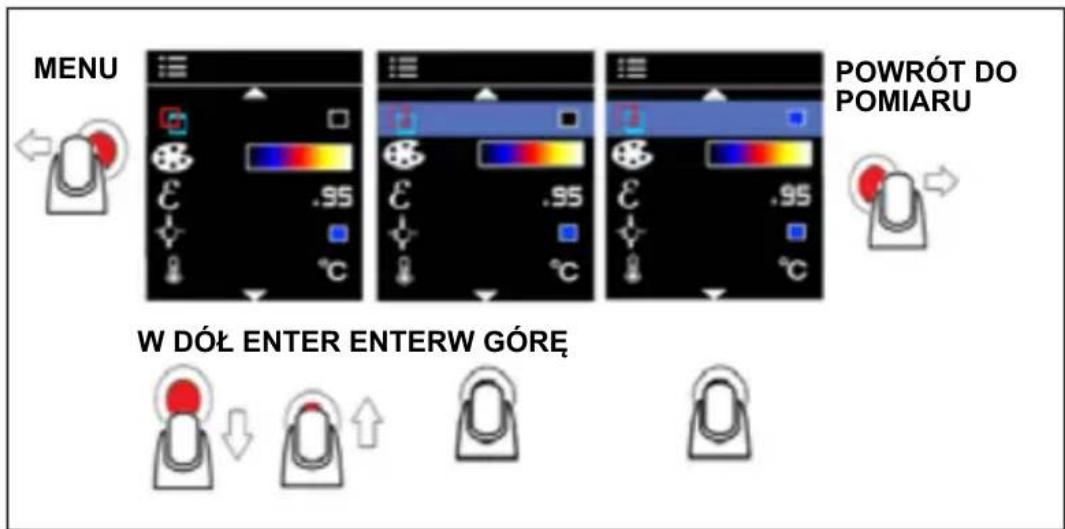

Znaczniki miejsc gorących i zimnych

MENU .95 .95 .95 POWRÓT DO POMIARU W DÓŁ ENTER ENTERW GÓRĘ

Rysunek 2.1

Znaczniki miejsc gorących (kwadraty z czerwonymi krawędziami) i zimnych (kwadraty z niebieskimi krawędziami), wskazują lokalizację najbardziej gorących i najbardziej zimnych miejsc w docelowym obszarze. Włącz lub wyłącz tę funkcję ■ w menu.

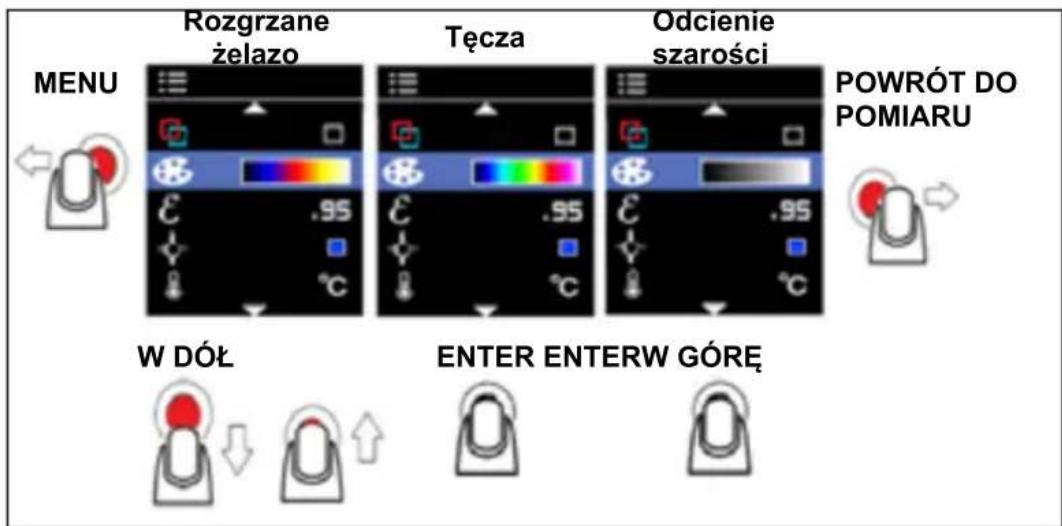

Paleta kolorów

ROZGRZANE ŻELAZO Tęcza Odcienie szarości POWRÓT DO POMIARU MENU W DÓŁ ENTER ENTERW GÓRĘ

Rysunek 2.2

Paletę kolorów można zmienić w zależności od określonego zastosowania pomiaru. Opcja ta umożliwia uzyskania różnych widoków obrazu podczerwieni, przez zmianę prezentacji fałszywych barw. Skala szarości pokazuje i bardziej równą i liniową prezentację kolorów, aby uwydatnić szczegóły, a opcja Rozgrzane żelazo i Tęcza, łączy wysoki kontrast z odcieniami szarości.

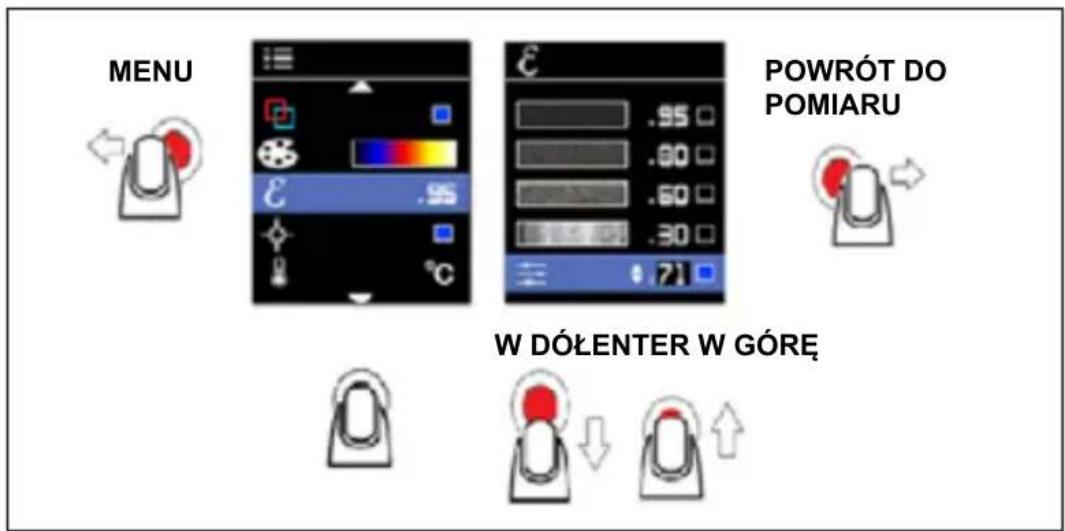

Emisyjność

MENU .95 .95 .80 .60 .30 .71 POWRÓT DO POMIARU W DÓŁENTER W GÓRĘ

Rysunek 2.3

Emisyjność powierzchni materiału opisuje jej skuteczność w emisji energii, jako promieniowania termicznego. Iłościowo, emisyjność to współczynnik promieniowania termicznego z powierzchni do promieniowania, od idealnej czarnej powierzchni w tej samej temperaturze, jak wynikająca z prawa Stefana–Boltzmanna. Sprawdź regulację emisyjności w Tabeli 1.

W trybie pomiaru, poziom emisyjności jest pokazany w dolnym, prawym rogu ekranu. Emisyjność można zmienić w menu na wartości z zakresu 0,10 - 1,00.

Uwaga: Powierzchnie o emisyjności <0,60 stwarzają problemy w skutecznej i niezmiennej ocenie rzeczywistej temperatury. Im mniejsza emisyjność, tym większa możliwość błędu w powiązaniu z obliczeniami pomiaru temperatury produktu, nawet, gdy emisyjność i regulacje odbijającego tła są podejmowane i wykonywane prawidłowo.

Tabela 1. Nominalna emisyjność powierzchni dla dokładnego, bezkontaktowego pomiaru temperatury.

Materiał Wartość
Domyślny**** 0,95	Szkło (tafla) 0,85
Aluminium* 0,30 Zelazo* 0,70
Azbest 0,95 Ołów* 0,50
Asfalt 0,95 Olej 0,94
Mosiądz* 0,50 Farba			0,93
Ceramika	0,95		Plastik**	0,95
Beton	0,95		Guma	0,95
Miedź* 0,60 Piasek			0
Zamrożonażywność	0,90 Stal*		0,80
Podgrzewanażywność	0,93 Woda		0,93
			Drewno***	0,94
*Oksydowane**Nieprzejrzyste, ponad 20 promili***Naturalne****Ustawienie fabryczne

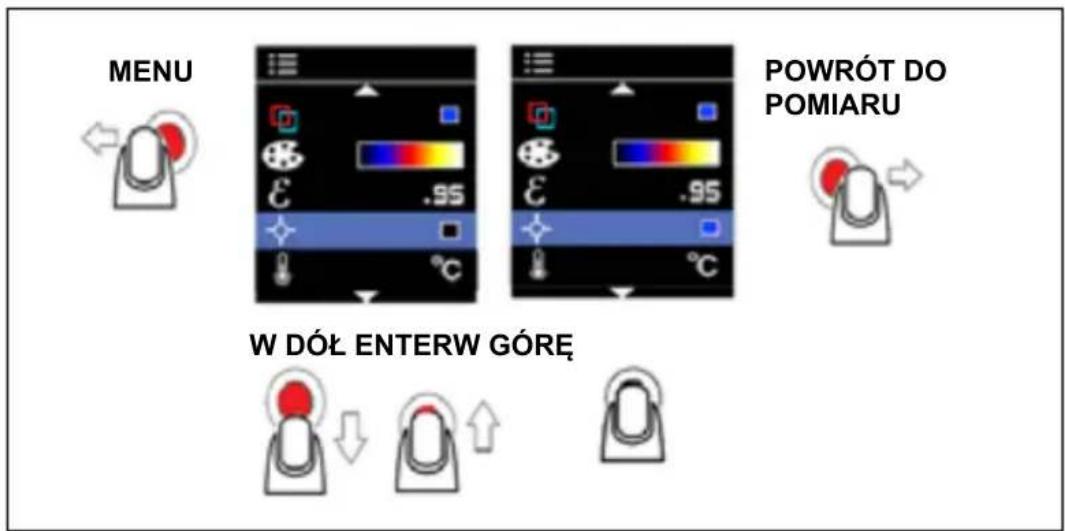

Znacznik punktu centralnego

MENU .95 .95 POWRÓT DO POMIARU W DÓŁ ENTERW GÓRĘ

Rysunek 2.4

Znacznik punktu centralnego wskazuje środek punktu pomiaru termometru podczerwieni i pojawia się na środku ekranu pomiarowego. Funkcję tą można włączyć lub wyłączyć ■ w menu.

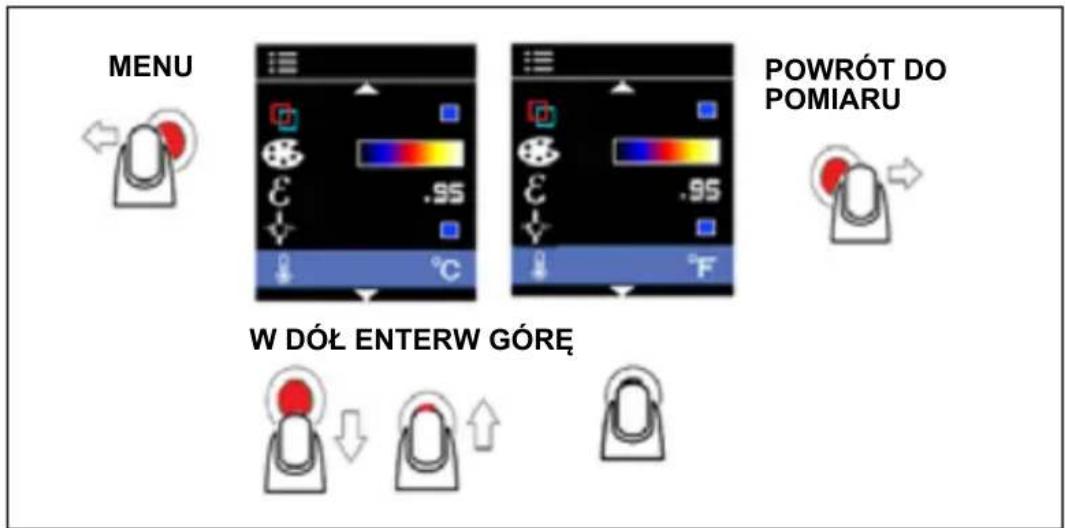

°C / °F

MENU .95 .95 POWRÓT DO POMIARU W DÓŁ ENTERW GÓRĘ

Rysunek 2.5

Zmiana jednostek temperatury w menu przez wybranie °C lub °F.

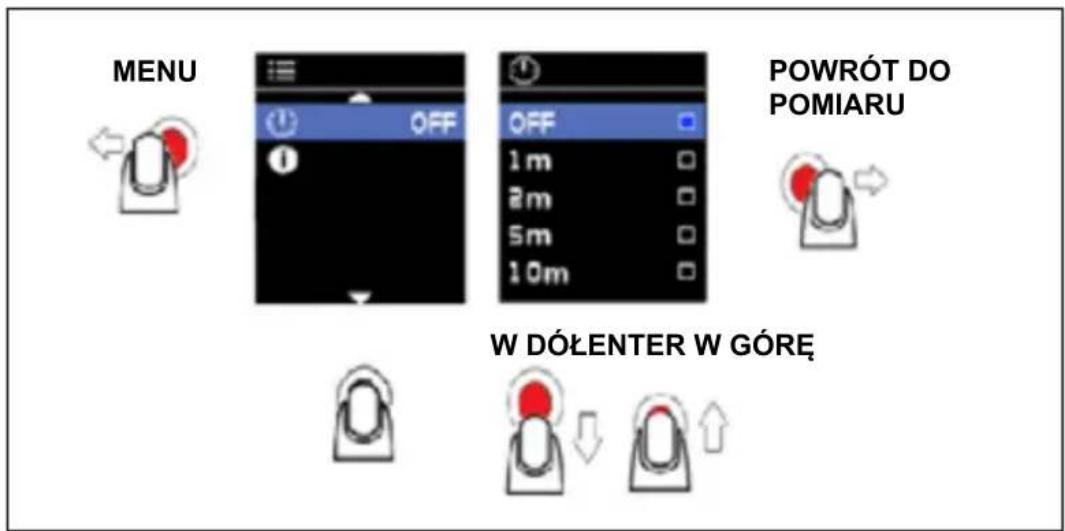

Automatyczne wyłączanie zasilania

MENU OFF 1m 2m 5m 10m POWRÓT DO POMIARU W DÓŁENTER W GÓRĘ

Rysunek 2.6

Domyślnie, produkt wyłączy się automatycznie po 1 minucie. W celu wyboru wyłączenia zasilania produktu po określonym czasie braku aktywności, zmień ustawienia w menu.

Dostępne opcje ustawienia Automatycznego wyłączenia zasilania:

• WYŁĄCZENIE (kamera nie będzie wyłącać się automatycznie)
• 1 m (1 minuta)
• 2 m (2 minuty)
• 5 m (5 minut)
• 10 m (10 minut)

SPECYFIKACJE

Pomiar temperatury	Tak, punkt centralny
Zakres temperatury	-10 °C do 500 °C (14 °F do 932 °F)
Dokładność podczerwieni (geometria kalibracji z temperaturą otoczenia 23°C ± 2°C)	≥ 0 °C (≥ 32 °F): ± 2 °C (± 4 °F) lub ± 2 % odczytu, którykolwiek jest większy< 0 °C (< 32 °FC): ± 3 °C (± 6 °F)
Rozdzielczość wyświetlacza	0,1 °C / 0,2 °F
Powtarzalność podczerwieni	± 8 % odczytu lub ± 1 °C (± 2 °F), którykolwiek jest większy
Współczynnik temperatury	0,1 °C/°C lub ± 0,1 %/°C odczytu, którykolwiek jest większy
Odległość do punktu	20:1
Minimalna wielkość punktu	8 mm
Czas odpowiedzi(95 %)	< 125 ms
Odpowiedź spektralna	8 μm do 14 μm
Emisyjność	Regulowana cyfrowo w zakresie 0,10 do 1,00 co 0,01
Obraz wizualny z nakładką mapy termicznej	Pięć trybów łączenia (0%, 25%, 50%, 75% i 100%)
Rozdzielczość obrazu	16 384 pikseli (128 x 128 pikseli)
Pole widzenia	33 ° x 33 °
Czułość termiczna	150 mK
System ostrości	Brak ustawienia ostrości
Palety obrazu	Odcienie szarości (biały gorący), Rozgrzane żelazo i Tęcza
Znacznik gorąca i zimna	Tak
Wyświetlacz	Kolorowy TFT 1,77 cała o rozdzielczości 128 x 160 pikseli
Temperatura działania i wilgotność	0 °C do 50 °C (32 °F do 122 °F)10 % do 90 % RH bez kondensacji w temperaturze 30 °C (86 °F)
Temperatura przechowywania	-20 °C do 60 °C (-4 °F do 140 °F) bez baterii
Efektywne wyrównanie obrazu wizualnego do podczerwieni	≥ 10 cali (25,4 cm), optymalnie 1 metr
Wysokość n.p.m. podczas działania i przechowywania	< 2000 m (< 6561 stóp)
Wytrzymałość na upadek	1,2 m (4 stopy)
Wibracje i uderzenia	IEC 60068-2-6, 2,5g, 10 do 200 Hz, IEC 60068-2-27, 50g 11ms
Zasilanie	Trzy (3) baterie alkaliczne AA 1,5 V IEC LR6
Żywotność baterii	8 godzin z włączonym wyświetlaczem (Typowa) Zużycie energii: 150 mA (typowe)
Automatyczne wyłączanie zasilania	Skalowalne tryby: WYŁĄCZENIE, 1 minuta, 2 minuty, 5 minut i 10 minut
Certyfikaty	CE K
Kompatybilność elektromagnetyczna	EN 61326-1Korea (KCC): Urządzenie klasy A (Urządzenie nadawcze i komunikacyjne) [1][1] Ten produkt jest zgodny z wymaganiami dla urządzeń fal elektromagnetycznych (Klasa A), a wysyłający lub użytkownik powinien mieć tego świadomość. To urządzenie jest przeznaczone do wykorzystania biznesowego, a nie do użytku domowego.
Wymiary (W x S x D)	Około 185 x 54 x 104 mm (7,3 x 2,1 x 4,1 cala)
Waga	Około 0,26 kg (0,57 funta)

KONSERWACJA I WYMIANA BATERII

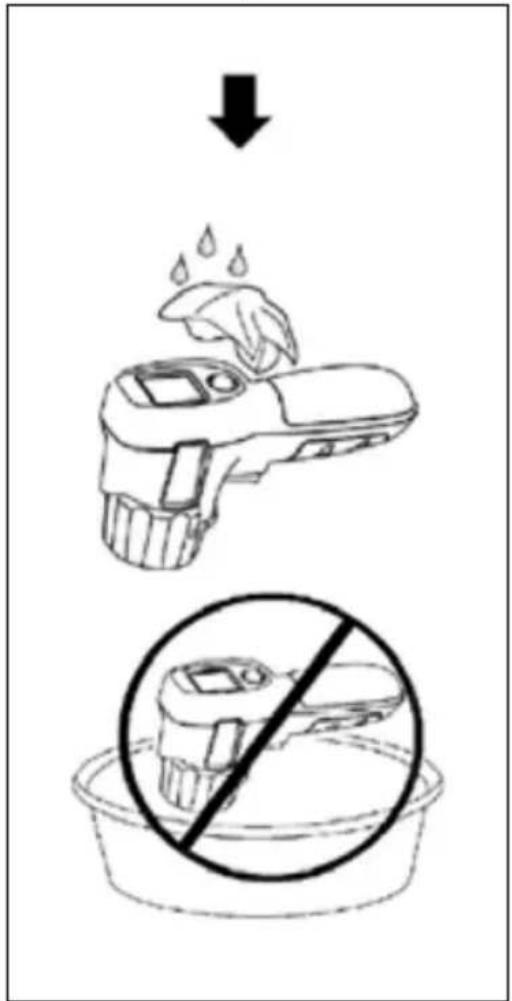

Do czyszczenia obudowy lub obiektywu/okna nie należy używać materiałów ściernych, alkoholu izopropylowego lub rozpuszczalników. Przy prawidłowym

używaniu i przechowywaniu, obiektyw podczerwieni produktu wymaga tylko okazjonalnego czyszczenia (Rysunek 3.1).

Jeśli to konieczne w celu czyszczenia obiektywu:

1. Należy używać ręcznej pompki do delikatnego wydmuchania z powierzchni obiektywu wszelkich cząstek kurzu lub zanieczyszczeń.
2. Jeśli powierzchnia obiektywu wymaga dodatkowego czyszczenia, należy użyć czystej, szmatki z cienkich włókien, szmatki z mikrofibry lub bawełnianych wacików zwilżonych w łagodnym, roztworze wody z mydłem. Delikatnie wytrzyj powierzchnię obiektywu, aby usunąć smugi i zanieczyszczenia.
3. Wysusz absorbentem, szmatką z cienkich włókien, szmatką z mikrofibry.

Uwaga: Mniejsze smugi i zabrudzenia nie powinny znacząco wpływać na działanie produktu. Jednak, duże zarysowania lub usunięcie warstwy ochronnej na obiektywach podczerwieni, może wpłynąć na jakość obrazu i dokładność pomiaru temperatury.

Aby uniknąć nieprawidłowych pomiarów, należy wymienić baterie, gdy wskaźnik baterii pokazuje niski poziom naładowania. Należy używać wyłącznie alkalicznych baterii AA i wykonać wszystkie zalecenia producenta dotyczące obsługi baterii. Aby wyjąć baterie, należy najpierw upewnić się, że produkt jest wyłączony, a następnie odkręcić śrubę zabezpieczenia pokrywy baterii. Podczas instalacji baterii, należy się upewnić, że są prawidłowo ukierunkowane bieguny baterii, aby zapobiec wyciekowi baterii. Zamocuj baterie przykręcając z powrotem na miejsce pokrywę baterii (Rysunek 3.2).

Oczyść
