GEBRUIKSAANWIJZING IRC110EUR Beha-Amprobe

Beperkte garantie en beperking van aansprakelijkheid

Uw Beha-Amprobe-product is vrij van defecten in materiaal en fabricage gedurende twee jaar vanaf de aankoopdatum behalve wanneer de plaatselijke wetgeving anders vereist. Deze garantie dekt geen zekeringen, wegwerpbatterijen of schade door ongelukken, verwaarlozing, misbruik, verandering, vervuiling, of abnormale gebruiksomstandigheden. Wederverkopers zijn niet geautoriseerd tot het verlengen van andere garanties namens Beha-Amprobe. Om tijdens de garantieperiode service te verkrijgen, moet u het product met aankoopbewijs terugsturen naar een geautoriseerd Beha-Amprobe Service Center of naar een dealer of distributeur van Beha-Amprobe. Zie de reparatiesectie voor details. DEZE GARANTIE IS UW ENIGE REMEDIE. ALLE ANDERE GARANTIES - ZIJ HET UITDRUKKELIJK, IMPLICIET OF WETTELIJK - INCLUSIEF IMPLICIETE GARANTIE VOOR GESCHIKTHEID VOOR EEN BEPAALD DOEL OF VERKOOPBAARHEID, WORDEN HIERBIJ AFGEWEZEN. DE FABRIKANT IS NIET AANSPRAKELIJK VOOR ENIGE SPECIALE, INDIRECTE, INCIDENTELE OF GEVOLGSCHADE OF VERLIES VOORTVLOEIEND UIT ENIGE OORZAAK OF REGELS. Omdat sommige staten en landen het uitsluiten of beperken van een impliciete garantie of van incidentele of gevolgschade niet toestaan, is deze beperking van de aansprakelijkheid mogelijk niet op u van toepassing.

Reparatie

Bij alle gereedschap van Beha-Amprobe dat wordt teruggezonden voor reparatie al dan niet onder garantie of voor kalibratie moet het volgende worden meegezonden:uw naam, bedrijfsnaam, adres, telefoonnummer, en aankoopbewijs. Neem daarnaast een korte omschrijving op van het probleem of de gevraagde dienst en stuur de testsnoeren met de meter mee. Kosten voor reparatie of vervanging die niet onder garantie plaatsvinden, moeten worden betaald in de vorm van een cheque, een betalingsopdracht, een credit card met verloopdatum of een aankooporder betaalbaar gesteld aan Beha-Amprobe.

Reparatie en vervanging onder garantie - alle landen

Lees de garantiebepalingen en controleer de batterij voordat u reparatie aanvraagt. Tijdens de garantieperiode kunt u elk defect testgereedschap retourneren naar uw Beha-Amprobe-distributeur om dit om te ruilen voor hetzelfde of een gelijksoortig product. Zie de sectie "Waar te kopen" op beha-amprobe.com voor een lijst met distributeurs in uw omgeving.

Reparatie en vervangingen buiten garantie - Europa

Europese eenheden die niet onder de garantie vallen, kunnen tegen nominale kosten vervangen worden door uw Beha-Amprobe-distributeur. Zie de sectie "Waar te kopen" op beha-amprobe.com voor een lijst met distributeurs in uw omgeving.

Beha-Amprobe

Afdeling en gedeponeerd handelsmerk van Fluke Corp. (USA)

Duitsland* Verenigd Koninkrijk Nederland - Hoofdkantoor**

In den Engematten 14 52 Hurricane Way Science Park Eindhoven 5110

79286 Glottertal Norwich, Norfolk 5692 EC Son

Duitsland NR6 6JB Verenigd Koninkrijk Nederland

Telefoon: [phone] - 0 Telefoon: [phone] Telefoon: [phone]

beha-amprobe.de

beha-amprobe.com

beha-amprobe.com

*(Alleen correspondentie - op dit adres zijn reparatie en vervanging niet beschikbaar. Europese klanten moeten contact opnemen met hun distributeur.)

**één contactadres in EEA Fluke Europe BV

INHOUD

SYMBOLEN 3

INFORMATIE VOOR UW VEILIGHEID....3

UITPAKKEN EN CONTROLEREN ....4

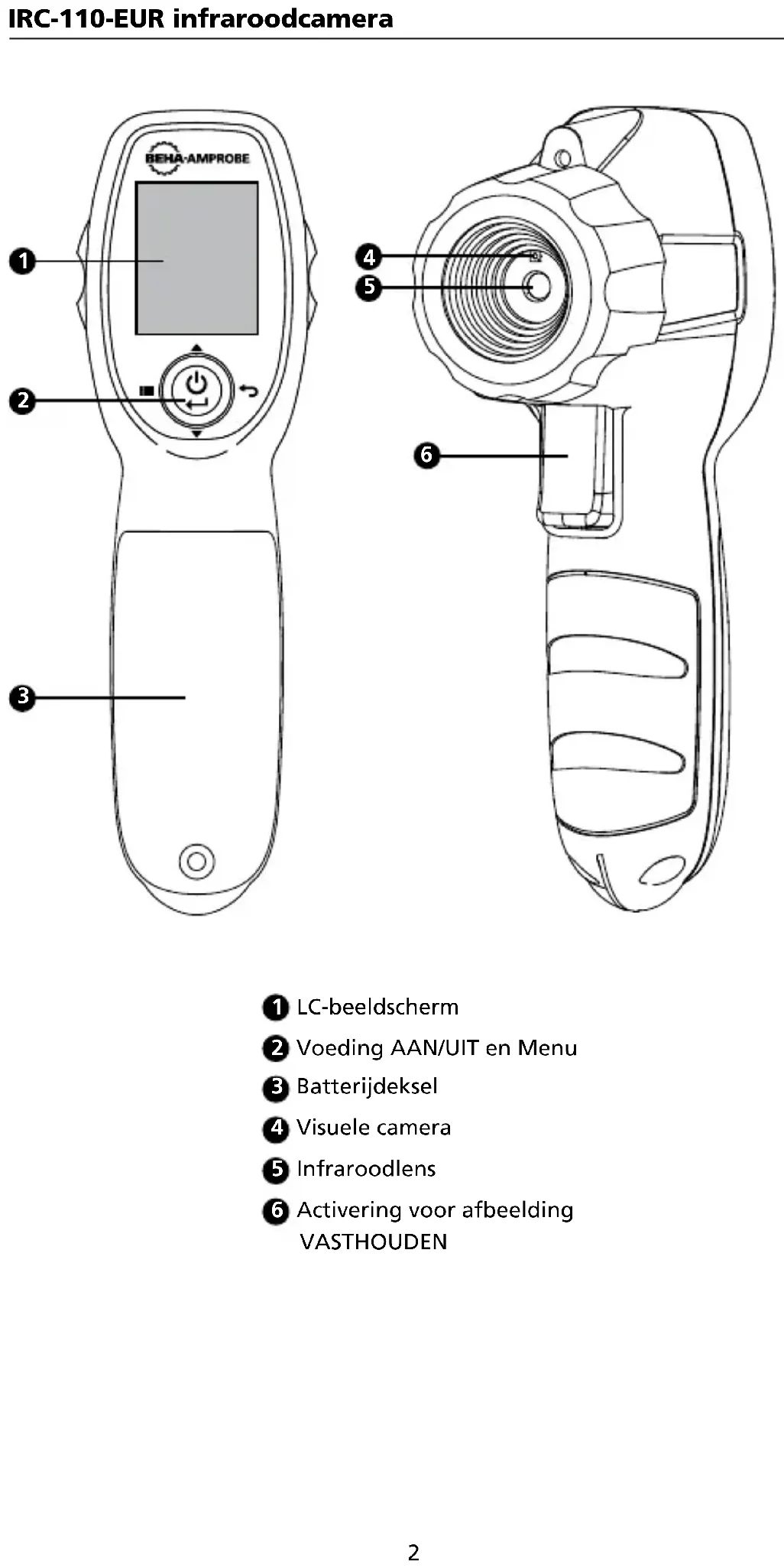

FUNCTIONS EN TOEPASSINGEN....4

1 LC-beeldscherm
2 Voeding AAN/UIT en Menu
3 Batterijdeksel
4 Visuele camera
5 Infraroodlens
⑥ Activering voor afbeelding VASTHOUDEN

SYMBOLEN

[0082]	Let op! Zie de uitleg in deze handleiding.
	Voldoet aan de Europese richtlijnen.
	Voldoet aan de relevante Zuid-Koreaanse EMC-standaarden.
[H0ZK]	Voldoet aan de relevante Australische standaarden
###	Batterij
###	Dit product voldoet aan de markeervereisten van de WEEE-richtlijn. Het bevestigde label gaat aan dat u dit elektrisch/elektronisch product niet mag weggooien bij huishoudelijk afval.Productcategorie: Met verwijzing naar de apparatuurtypes in de WEEE-richtlijn, bijlage I, is dit product geklasseerd als een product van categorie 9 “Controle- en besturingsinstrumentatie”.Werp dit product niet weg als ongesorteerd gemeentelijk afval.

INFORMATIE VOOR UW VEILIGHEID

Met "Waarschuwing" worden gevaarlijke omstandigheden en procedures die gevaarlijk zijn voor de gebruiker, geïdentificeerd. Met "Let op" identificeert omstandigheden en procedures die schade kunnen veroorzaken aan het product of de apparatuur die wordt getest.

⚠ Waarschuwing

Ter voorkoming van mogelijke elektrische schokken, brand of persoonlijk letsel:

• Lees alle veiligheidsinformatie voordat u het product gebruikt.
• Lees aandachtig alle instructies.
• Gebruik het product uitsluitend zoals is aangegeven om de door het product geboden bescherming niet in gevaar te brengen.
• Gebruik het product niet in de buurt van explosieve gassen, dampen of in vochtige omgevingen.
• Controleer de werking van het product door te meten op een bekende temperatuurbron. Gebruik het product niet als het onjuist of abnormaal werkt.
• Gebruik het product niet als het beschadigd is.
• Raadpleeg de emissiviteitsinformatie voor de actuele temperaturen. Weerspiegelende objecten resulteren in temperatuurmetingen die lager zijn dan de actuele waarde. Deze objecten vormen een risico op elektrische brandwonden.
• Verwijder de batterijen als het product niet wordt gebruikt gedurende langere tijd of als het wordt opgeslagen bij een temperatuur van meer dan 50 °C. Als de batterijen niet worden verwijderd, kan lekkage van de batterij het product beschadigen.
• Vervang de batterijen als de batterijindicator oplicht om onjuiste metingen te voorkomen.
• Gebruik alleen AA-alkalinebatterijen en volg alle richtlijnen van de fabrikant betreffende het gebruik van de batterij.
• Laat het product niet achter op of dicht bij objecten van hoge temperatuur.
• Alleen voor gebruik door competente personen.

⚠️ Let op

Om lichamelijk letsel te voorkomen en voor een veilig gebruik en onderhoud van het product:

• Batterijen bevatten gevaarlijke chemische stoffen die brandwonden kunnen veroorzaken of die kunnen ontploffen. Als er blootstelling aan chemicaliën optreedt, moet u het product onmiddellijk reinigen met water en medische hulp inroepen.
• Let op de juiste polariteit van de batterij om lekkage van de batterij te voorkomen.
• Zorg dat er geen kortsluiting ontstaat op de batterijaansluitingen.
• Houd de batterijen schoon en droog.

Om beschadiging aan het product dat wordt gemeten te vermijden, moet u het beschermen tegen het volgende:

• EMF (elektromagnetische velden) van booglassers en inductieverwarmers.
• Statische elektriciteit.
• Thermische schok (veroorzaakt door grote of abrupte schommelingen in de omgevingstemperatuur. Laat het product 30 minuten stabiliseren vóór gebruik).
• Laat het product niet achter op of dicht bij objecten van hoge temperatuur.

UITPAKKEN EN CONTROLEREN

De doos moet bevatten:

1 IRC-110-EUR infraroodcamera

3 1,5 V AA-batterijen

1 Handleiding

1 Polsriem

Als een of meer onderdelen beschadigd zijn of ontbreken, moet u het volledige pakket omruilen op het verkooppunt.

Opmerking: Batterijen zijn niet vooraf geïnstalleerd. Raadpleeg de sectie Onderhoud en vervangen van de batterijen voor verdere instructies.

FUNCTIES EN TOEPASSINGEN

Functions

• Infraroodwarmte overvloeiing naar beeld bij 0%, 25%, 50%, 75% en 100% met een joystickknop
• Drie selecteerbare kleurenpaletten (grijswaarden, warm ijzer en regenboog)
• Temperatuurmeting op middelpunt en focusvrij
• IR-meting 20:1 afstand/punt-verhouding
• Regelbare emissiviteit van 0,10 tot 1,00
• Automatische uitschakelfunctie
• Selecteerbaar °F en °C
• Eenvoudige joysticknavigatie naar menu en instellingen op het scherm
• Warmte- en koudemarkeringen identificeren onmiddellijk de warmste en koudste punten

Toepassingen

• Elektrisch, HVAC, mechanisch en auto
- Lagere energiekosten door het opsporen van gebieden van warmteverlies en tocht
- Elektrische problemen bij huishoudapparatuur vinden
- Snel de HVAC-functionaliteit en prestaties controleren
- Draagbaar, ergonomisch en gemakkelijk te bedienen

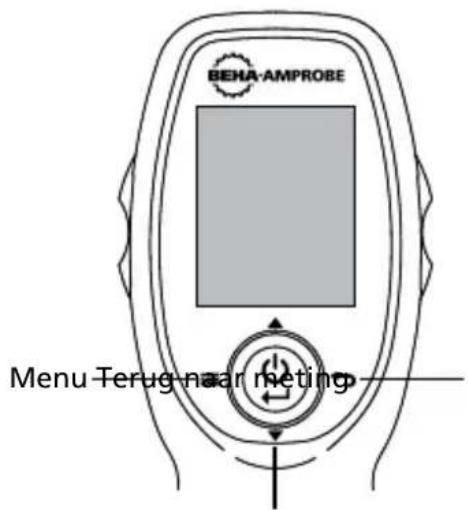

BASISNAVIGATIE

BEHA-AMPROBE Menu Terug naar meting

Beeldovervloeiing (meetmodus) De selectie instellen (menumodus)

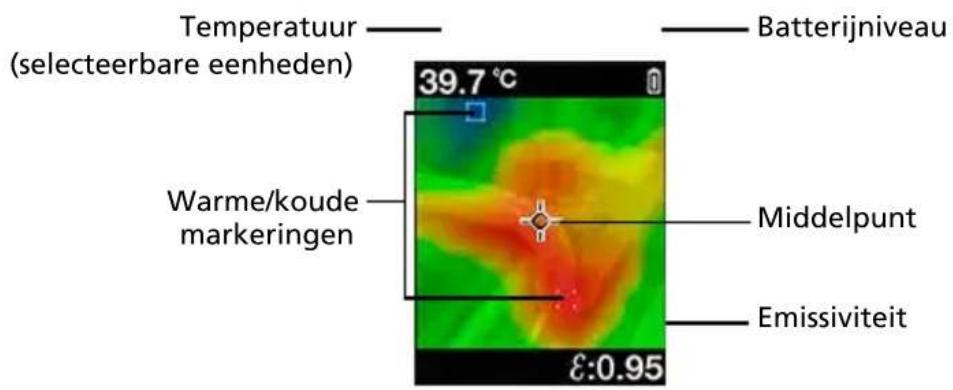

Temperatuur (selecteerbare eenheden) 39.7 °C Batterijniveau Warme/koude markeringen Middelpunt Emissiviteit £:0.95

MEETMODUS

Metingen uitvoeren

Houd de voedingsknop minstens 2 seconden ingedrukt om het product in of uit te schakelen (Afbeelding 1.1).

Het product zal in de meetmodus blijven bij het inschakelen. Houd de activering ingedrukt om een afbeelding vast te houden. Druk opnieuw om terug te keren naar het live beeld (Afbeelding 1.2). Houd het product 30 cm van het doel (>59 °F / 15 °C) en 6 cm van het doel (<59 °F / 15 °C) voor de beste temperatuurnauwkeurigheid.

Opmerking: Hogere afstand/punt-verhouding vereist kleinere doelgebieden voor nauwkeurige metingen. De afstand/punt-verhouding van dit product is 20:1.

De overvloeiing kan worden aangepast voor een gemakkelijkere interpretatie tussen infrarood en zichtbare afbeeldingen. Om het niveau van overvloeiing te wijzigen tussen 0 - 100%, drukt u de voedingsknop omlaag of omhoog terwijl u in de meetmodus bent.

MENUMODUS

Instellingen in het menu wijzigen

Zodra het product is ingeschakeld, gaat u naar het menu door links te klikken op de voedingsknop. Instellingen die kunnen worden gemanipuleerd, omvatten warme en koude markeringen, een kleurpalet, de emissiviteit, marking centraal punt, selecteerbaar °C/°F en automatisch uitschakelen volgens timer. Ingeschakelde opties zullen verschijnen als ■ blauwe vierkanten terwijl uitgeschakelde opties verschijnen als ■ zwarte vierkanten.

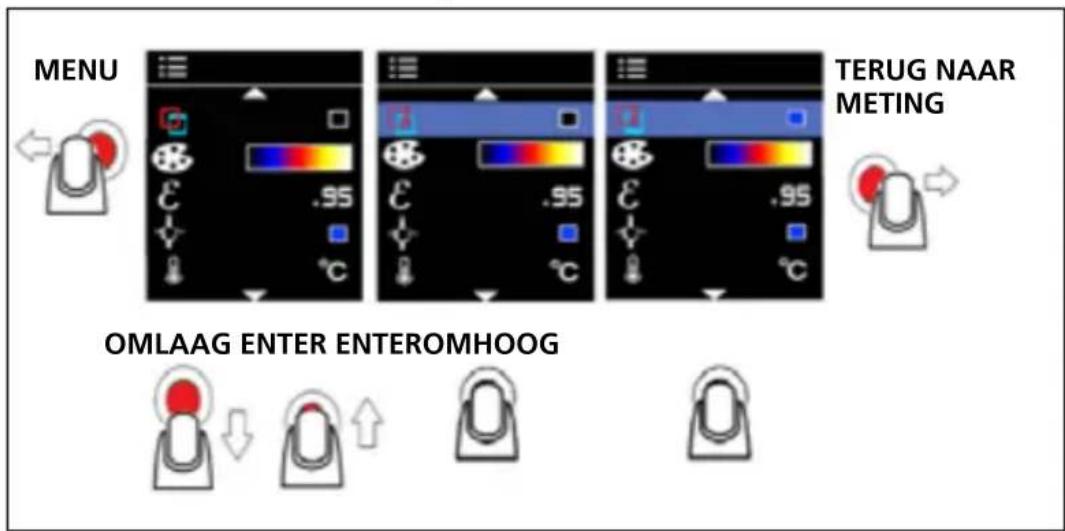

Warmte- en koudemarkeringen

MENU .95 .95 .95 TERUG NAAR METING OMLAAG ENTER ENTEROMHOOG

Afbeelding 2.1

Warmte- (rood vierkant kader) en koudemarkeringen (blauw vierkant kader) geven de locaties van de warmste en koudste gebieden binnen een doelgebied aan. Schakel deze functie ■ in of ■uit in het menu.

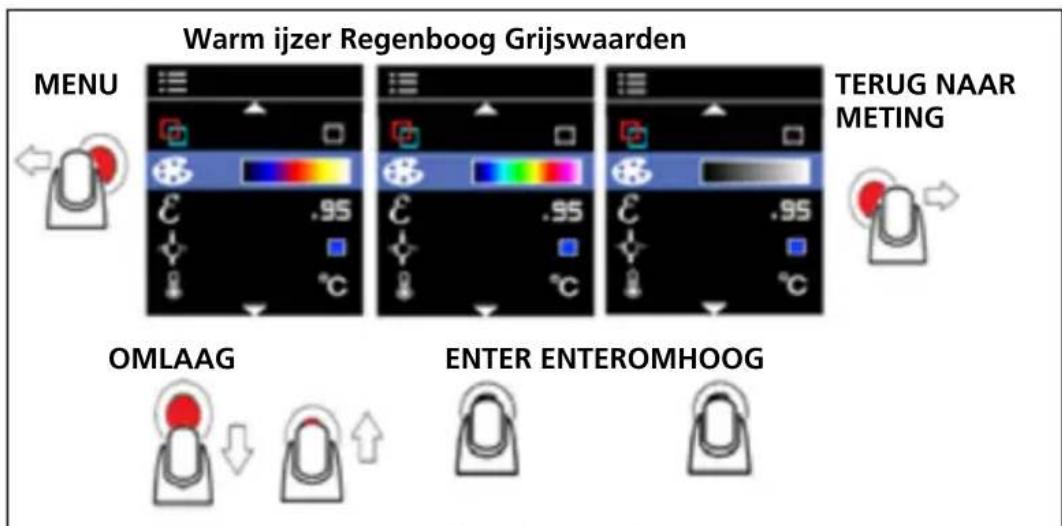

Kleurenpalet

Warm ijzer Regenboog Grijswaarden MENU .95 .95 .95 TERUG NAAR METING OMLAAG ENTER ENTEROMHOOG

Afbeelding 2.2

Het kleurenpalet kan worden gewijzigd afhankelijk van de specifieke toepassing van de meting. Deze optie biedt verschillende weergaven van een infrarood beeld door de voorstelling van de onjuiste kleur te wijzigen. Grijswaarden tonen een meer gelijke en lineaire voorstelling van kleuren om details te verbeteren, terwijl Warm ijzer en Regenboog een hoog contrast combineren met Grijswaarden.

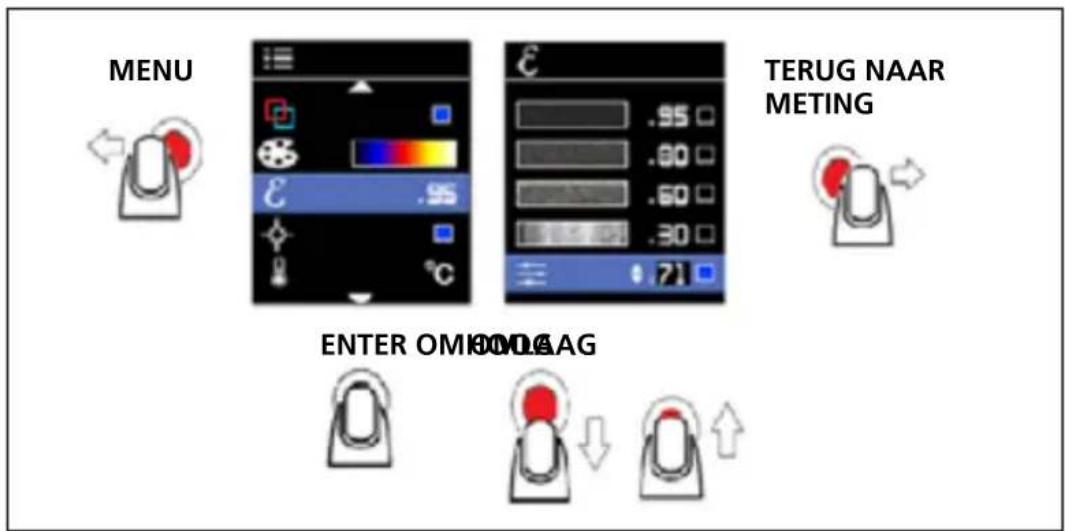

Emissiviteit

MENU TERUG NAAR METING ENTER OM 800AAG

Afbeelding 2.3

De emissiviteit van het oppervlak van een materiaal beschrijft zijn doeltreffendheid door energie af te geven als thermische straling. Kwantitatief is emissiviteit de verhouding van de thermische straling vanaf een oppervlak naar de straling vanaf een ideaal zwart oppervlak aan dezelfde temperatuur zoals gegeven door de Stefan-Boltzmann-wet. Raadpleeg Tabel 1 voor de aanpassing van de emissiviteit.

In de meetmodus wordt het emissiviteitsniveau onderaan rechts op het scherm weergegeven. De emissiviteit kan worden gewijzigd naar waarden tussen 0,10-1,00 in het menu.

Opmerking: Oppervlakken met een emissiviteit van <0,60 vormen een betrouwbare en consistente vaststelling van de actuele temperatuurproblematiek. Hoe lager de emissiviteit, het meer een potentiële fout is gekoppeld aan de temperatuurmetingsberekeningen van het product, zelfs wanneer emissiviteit en de weerspiegelde achtergrondaanpassingen worden geprobeerd en correct worden uitgevoerd.

Tabel 1. Nominale oppervlakte-emissiviteit voor een nauwkeurige contactloze infrarood temperatuurmeting.

Materiaal Waarde Materiaal Waarde
Standaard**** 0,95 Glas (plaat) 0,85
Aluminium* 0,30	Jzer* 0,70
Asbest 0,95 Lood*	0,50
Asfalt 0,95 Olie 0,94
Koper* 0,50 Verf 0,93
Keramiek	0,95 Plastic**	0,95
Beton	0,95 Rubber 0,95	0,90
Koper* 0,60 Zand
Voeding-diepgevroren	0,90 Staal*	0,80
Voeding-warm	0,93 Water 0,93
		Hout***	0,94
*Geoxideerd**Ondoorzichtig, meer dan 20 mils***Natuurlijk****Fabrieksinstelling

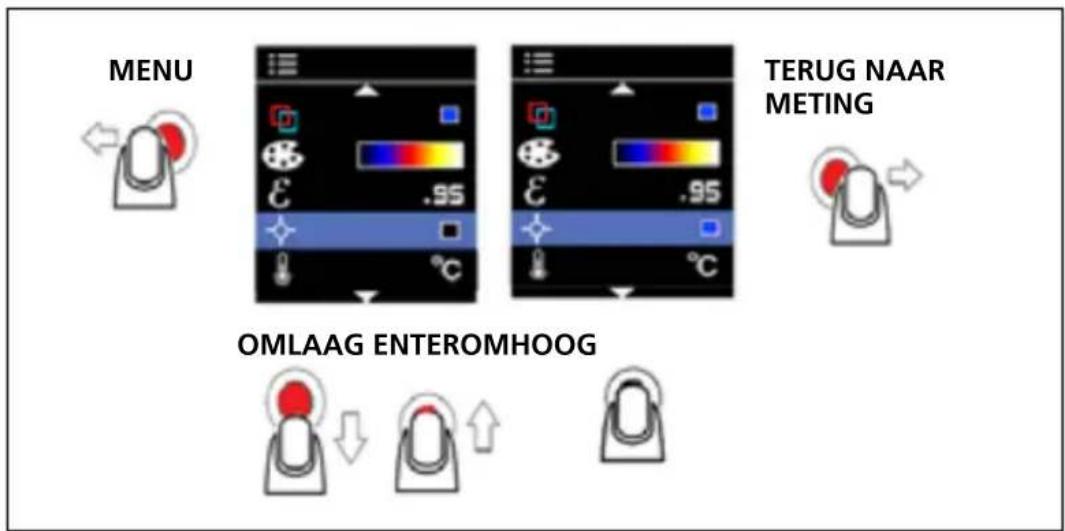

Markering centraal punt


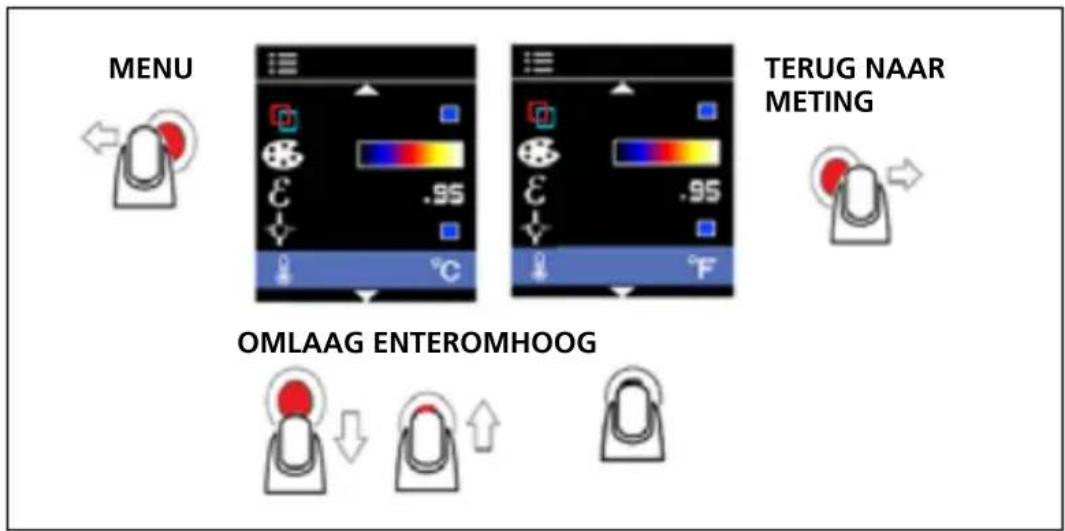

Afbeelding 2.4

De markering van het centrale punt geeft het midden van het meetpunt van de infraroodthermometer aan en verschijnt in het midden van het meetscherm. Schakel deze functie ■ in of ■uit in het menu.

°C / °F

MENU .95 TERUG NAAR METING OMLAAG ENTEROMHOOG

Afbeelding 2.5

Wijzig de temperatuureenheden in het menu door °C of °F te selecteren.

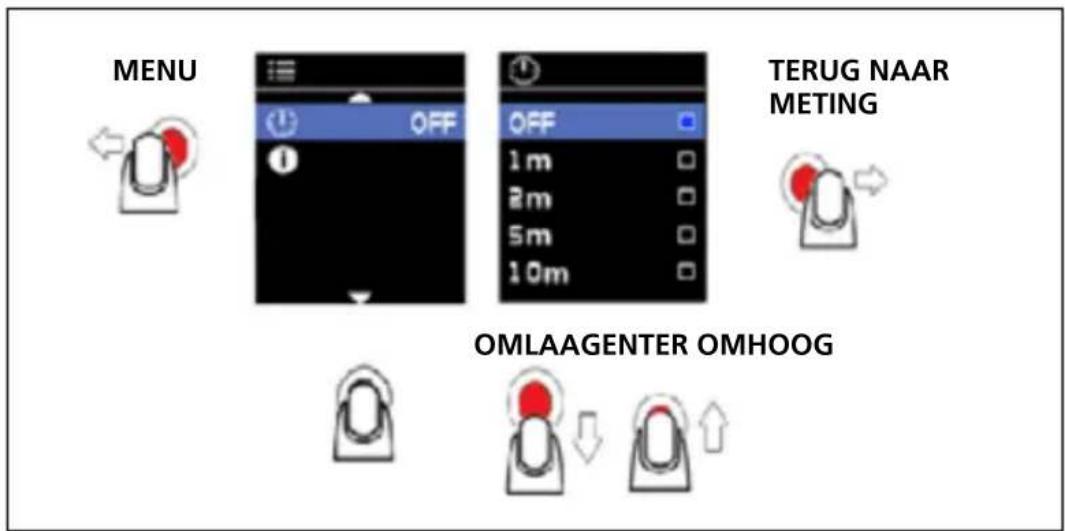

Automatisch UIT

MENU TERUG NAAR METING OMLAAGENTER OMHOOG

Afbeelding 2.6

Het product wordt standaard automatisch uitgeschakeld na 1 minuut. Om te kiezen wanneer het product zal uitschakelen na een periode van inactiviteit, wijzigt u de instellingen in het menu.

Beschikbare opties voor de instelling Automatisch uitschakelen:

• UIT (de camera wordt niet automatisch uitgeschakeld)
• 1 m (1 minuut)
• 2 m (2 minuten)
• 5 m (5 minuten)
• 10 m (10 minuten)

SPECIFICATIES

Temperatuurmeting Ja, centraal punt
Temperatuurbereik -10 °C tot 500 °C
IR-nauwkeurigheid(kalibratiegeometrie met omgevingstemperatuur 23°C ± 2°C)	≥ 0 °C: ± 2 °C of ± 2 % van de aflezing, afhankelijk van wat er groter is< 0 °C: ± 3 °C
Beelschermresolutie 0,1 °C
IR-herhaalbaarheid	± 8 % van de aflezing of ± 1 °C, afhankelijk van wat er groter is
Temperatuurcoëfficiënt 0,1 °C/°C of ± 0,1 %/°C van de aflezing, afhankelijk van wat er groter is
Afstand tot punt 20:1
Minimale puntgrootte 8 mm
Responstijd (95 %) < 125 ms
Spectrale respons 8 μm tot 14 μm
Emissiviteit Digitaal regelbaar van 0,10 tot 1,00 per 0,01
Visueel beeld met infraroodwarmte kaartoverlay	Vijf afvloeiingsmodi (0%, 25%, 50%, 75% en 100%)
Beeldresolutie 16.384 pixels	(128 x 128 pixels)
Gezichtsveld 33 ° x 33 °
Thermische gevoeligheid 150 mK
Focussysteem Focusvrij
Beeldpaletten	Grijswaarden (wit warm), Warm ijzer en Regenboog
Warmte- en koudemarkering	Ja
Display 1,77 in kleuren-TFT met 128 x 160 pixels
Bedrijfstemperatuur en -vochtigheid	0 °C tot 50 °C10 % tot 90 % RH niet-condenserend bij 30 °C
Opslagtemperatuur -20 °C tot 60 °C zonder batterijen
Visueel naar IR doeltreffende beelduitlijning	≥ 25,4 cm, Optimaal 1 meter
Bedrijfs- en opslaghoogte < 2000 m
Valbestendig 1,2 m
Trilling en shock	IEC 60068-2-6, 2,5 g, 10 tot 200 Hz, IEC 60068-2-27, 50 g 11ms
Stroomtoevoer Drie (3) 1,5 V	AA IEC LR6 alkalinebatterijen
Levensduur batterij	8 uur met scherm AAN (standaard)Stroomverbruik: 150 mA (standaard)
Automatisch uit	Selecteerbare modi: UIT, 1 minuut, 2 minuten, 5 minuten en 10 minuten
Goedkeuringen agentschap	CE K E
Elektromagnetische compatibiliteit	EN 61326-1Korea (KCC): Klasse A-apparatuur (industriële zend- en communicatie-apparatuur) [1][1] Dit product voldoet aan de vereisten voor industriële (Klasse A) apparatuur met elektromagnetische golven en de verkoper of gebruiker moet dit naleven. Deze apparatuur is bedoeld voor gebruik in zakelijke omgeving en wordt niet gebruikt in privéwoningen.
Afmetingen (H x B x L) Ca. 185 x 54 x 104 mm
Gewicht Ca. 0,26 kg

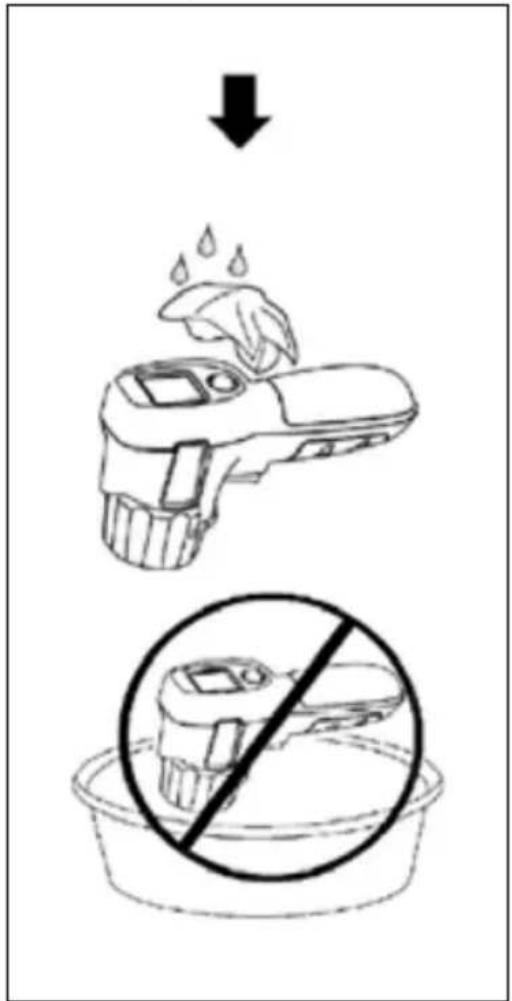

ONDERHOUD EN VERVANGEN VAN DE BATTERIJEN

Gebruik geen schurende middelen,isopropylalcohol of oplosmiddelen voor

het reinigen van de behuizing of de lens/kijkopening. Bij correct gebruik en opslag, zou de infraroodlens van het product slechts af en toe moeten worden gereinigd (Afbeelding 3.1).

Als de lens moet worden gereinigd:

1. Gebruik een handmatige persluchtpomp om stof of vuil voorzichtig van het lensoppervlak te blazen.
2. Als het lensoppervlak extra reiniging vereist, gebruikt u een schone, vezelvrije doek, een microvezeldoek of een wattenstaafje, bevochtigd met een zacht zeepsop. Veeg het oppervlak van de lens voorzichtig af om vegen en afval te verwijderen.
3. Drogen met een schone, absorberende fijnvezel of microvezel doek.

Opmerking: kleine vegen en vuil mogen de prestaties van het product niet aanzienlijk beïnvloeden. Grote krassen of het verwijderen van de beschermende coating op de infraroodlens kunnen echter zowel de beeldkwaliteit als de nauwkeurigheid van de temperatuurmeting beïnvloeden.

Om onjuiste metingen te vermijden, vervangt u de batterijen wanneer de batterij-indicator laag is. Gebruik alleen AA-alkalinebatterijen en volg alle richtlijnen van de fabrikant betreffende het gebruik van de batterij. Om batterijen te verwijderen, moet u er eerst voor zorgen dat het product in de positie UIT staat en dan de batterijklep losschroeven. Wanneer u de batterijen installeert, moet u ervoor zorgen dat de polariteit van de batterij correct is om lekkage van de batterij te voorkomen. Maak de batterijen vast door de batterijklep terug op zijn plaats te schroeven (afbeelding 3.2).
