BRUKSANVISNING IRC110EUR Beha-Amprobe

Begränsad garanti och ansvarsbegränsning

Din Beha-Amprobe-produkt är garanterad att vara fri från fel i material och utförande under tva år från inköpsdatum om inte lokala lagar stipulerar annat. Denna garanti omfattar inte säkringar och engångsbatterier eller skador orsakade av olycka, försummelse, felaktig användning, ändring, nedsmutsning eller användning och hantering under onormala förhållanden. Återförsäljare har inte rätt att utöka garantin å Beha-Amprobes vägnar. För att erhålla service under garantiperioden, skall inköpskvitto uppvisas och produkten lämnas in hos ett av Beha-Amprobe auktoriserat servicecenter eller någon av Beha-Amprobes återförsäljare eller distributörer. Se avsnittet reparationer för detaljer. DENNA GARANTI ÄR DEN ENDA HJÄLP VI ERBJUDER. ALLA ANDRA GARANTIER- VARE SIG UTRYCKLIGA , UNDERFÖRSTÄDDA ELLER ALLMÄNT KÄNDA - INKLUSIVE UNDERFÖRSTÄDDA GARANTIER OM LÄMPLIGHET FÖR ETT SPECIELLT SYFTE ELLER GARANTIER OM SÄLJBARHET, ÄR HÄRIGENOM FRÅNSAGDA. TILLVERKAREN SKA INTE HÄLLAS ANSVARIG FÖR NÅGON SPECIELL INDIREKT ELLER DIREKT SKADA ELLER FÖRLUST SOM UPPSTÅR, OAVSETT ORSAK ELLER TEORI OM ORSAK. Vissa stater eller länder tillåter inte undantag eller begränsningar i en underförstådd garanti eller undantag för tillfälliga skador eller följdskador, varför ovanstående ansvarsbegränsningar kanske inte gäller dig.

Reparationer

Alla verktyg från Beha-Amprobe som returneras för reparation med eller utan garanti ska åtföljas av det följande:ditt namn, företagets namn, adress, telefonnummer och inköpsbevis. Inkludera dessutom vänligen en kort beskrivning över problemet eller den tjänst som önskas utförd och bifoga även testsladdarna med mätaren. Reparationer eller utbyte av delar som inte omfattas av garantin ska inlämnas med check, postanvisning, kreditkort med utgångsdatum eller en inköpsorder utställd på Beha-Amprobe.

Garantireparationer och utbyte av delar – Alla länder

Vänligen läs garantiinformationen och kontrollera batterierna före begäran om reparation görs. Under garantiperioden kan trasigt testverktyg returneras till din försäljare av Beha-Amprobe för utbyte mot likadan eller likvärdig produkt. Se "Inköpsställen" på beha-amprobe.com för en lista över återförsäljare nära dig.

Reparationer och utbyte av delar som inte omfattas av garantin – Europa

Europeiska enheter som inte omfattas av garantin kan bytas ut av din återförsäljare av Beha-Amprobe mot en nominell avgift. Se "Inköpsställen" på beha-amprobe.com för en lista över återförsäljare nära dig.

Beha-Amprobe

Division och reg. varumärke tillhör Fluke Corp. (USA)

Germany* Storbritannien Nederländerna - Huvudkontor**

In den Engematten 14 52 Hurricane Way Science Park Eindhoven 5110

79286 Glottertal Norwich, Norfolk 5692 EC Son

Germany NR6 6JB United Kingdom Nederländerna

Telefon: [phone] - 0 Telefon: [phone] Telefon: [phone]

beha-amprobe.de

beha-amprobe.com

beha-amprobe.com

*(Endast korrespondens - inga reparationer eller utbyten är tillgängliga från denna adress. Europeiska kunder kontaktar vänligen sin återförsäljare.) **enda kontaktadress i EEA Fluke Europe BV

INNEHÅLL

SYMBOLER....3

SÄKERHETSINFORMATION 3

UPPACKNING OCH INSPEKTION 4

FUNKTIONER OCH ANVÄNDNINGAR 4

GRUNDLÄGGANDE NAVIGATION....5

MÄTNINGSLÄGE....6

MENYLÄGE 7

SPECIFICATIONER 10

UNDERHÅLL OCH BATTERIBYTE....11

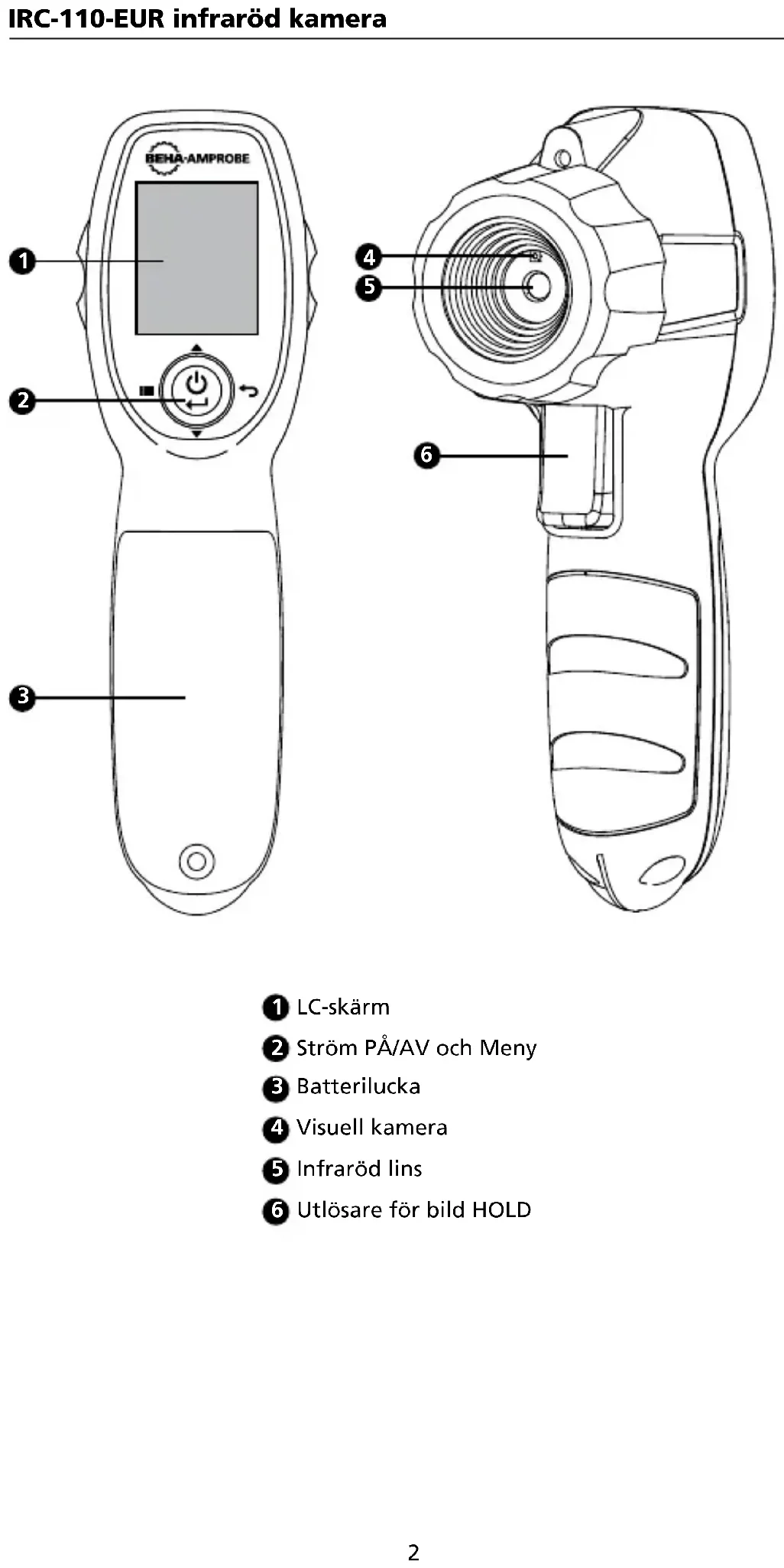

BEHA-AMPROBE 1 2 3 4 5 6

1 LC-skärm
② Ström PÅ/AV och Meny
③ Batterilucka
4 Visuell kamera
5 Infraröd lins
6 Utlösare för bild HOLD

SYMBOLER

	Varning! Se förklaringen i denna handbok.
[043D]	Överensstämmer med Europeiska direktiv.
[CKSC]	Överensstämmer med relevanta sydkoreanska EMC-standarder.
[41XAY]	Uppfyller relevanta standarder för Australien
[7A0A]	Batteri
[032D]	Denna produkt uppfyller kraven på WEEE-direktivet.Den fastklistrade etiketten anger att du inte får kasta denna elektriska/elektroniska produkt i hushållsavfallet.Produktkategori: Med hänvisning till utrustningstyperna i WEEE-direktivet bilaga I klassificeras denna produkt som produkt 9 "Övervaknings- och kontrollinstrument". Släng inte produkten som osorterade kommunala sopor.

SÄKERHETSINFORMATION

En varning anger riskfyllda förhållanden och förfaranden som är farliga för användaren. En försiktighet anger förhållanden och förfaranden som kan skada produkten eller utrustningen som testas.

⚠ Varning

För att undvika möjlig risk för elektrisk chock, brand eller personskada:

• Läs all säkerhetsinformation innan du använder produkten.
• Läs noga igenom alla instruktioner.
• Använd endast produkten på specificerat sätt, annars kan produktens skyddsfunktioner bli verkningslösa.
• Använd inte produkten i närheten av explosiv gas, ångor eller i fuktiga miljöer.

- Kontrollera att produkten fungerar genom att mäta på en känd temperaturkälla. Använd inte produkten om den fungerar felaktigt eller onormalt.

- Använd inte produkten om den är skadad.

- Se emissivitetsinformation för verkliga temperaturer. Reflekterande objekt resulterar i lägre än faktiska temperaturmätningar. Dessa objekt innebär risk för brännskador.

- Ta ur batterierna om produkten inte används under en längre tid eller om den förvaras i temperaturer över 50 °C. Om batterierna inte är borttagna kan batterivätska skada produkten.

- Byt ut batterierna när lågt batteriindikatorn visas för att undvika felaktiga mätningar.

- Använd endast AA alkaliska batterier och följ all batteriskötsel från tillverkaren.

- Lämna inte produkten på eller nära objekt med hög temperatur.

- Får endast användas av behöriga personer.

⚠ Försiktighet

För att förhindra personskada och för säker användning och underhåll av produkten:

• Batterier innehåller farliga kemikalier som kan orsaka brännskador eller explodera. Vid exponering för kemikalier skölj med vatten och få medicinsk hjälp.
• Se till att batteripolerna är korrekta för att undvika batteriläckage.
• Kortslut inte batterikontakterna.
• Förvara batterierna rena och torra.

För att undvika att skada produkten under mätning, skydda den från följande:

• EMF (elektromagnetiska fält) från svetsaggregat och induktionsvärmare.
  • Statisk elektricitet.
• Termisk chock (orsakad av stora eller plötsliga temperaturförändringar - låt produkten stabiliseras i 30 minuter före användning).
• Lämna inte produkten på eller nära objekt med hög temperatur.

UPPACKNING OCH INSPEKTION

Kartongen ska innehålla:

1 IRC-110-EUR infraröd kamera

3 1,5 V AA-batterier

1 Användarhandbok

1 Handledsrem

Om något av dessa föremål är skadade eller saknas, returnera det kompletta paketet till inköpsstället för utbyte.

Obs! Batterierna är inte förinstallerade. Se avsnittet om underhåll och batteribyte för ytterligare information.

FUNKTIONER OCH ANVÄNDNINGAR

Funktioner

• Infraröd värmekartbild blandas vid 0 %, 25 %, 50 %, 75 % och 100 % med en joystick-knapp
• Tre urval av färgpaletter (gråskala, hetjärn och regnbåge)
• Mittpunkt temperaturmätning och fokusfri
• IR-mätning 20:1 avständ till punktförhållande
• Justerbar emissivitet från 0,10 till 1,00
• Automatisk avstängningsfunktion
• Valbart °F och °C
• Intuitiv joysticknavigering i skärmmenyn och inställningarna
• Varma och kalla markörer identifierar genast de hetaste och kallaste fläckarna

Användningsområden

• Elektrisk, HVAC, mekanisk och automotiv
• Sänk energikostnaderna genom att hitta områden med värmeförlust och vinddrag
• Hitta elektriska problem med hushållsapparater
• Kontrollera snabbt HVAC-funktionalitet och prestanda
• Bärbar, ergonomisk och lätt att använda

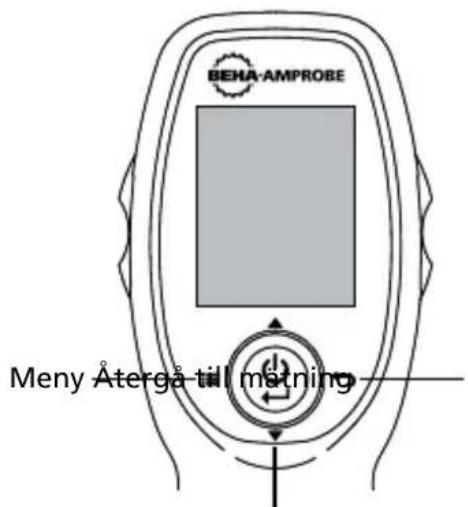

GRUNDLÄGGANDE NAVIGATION

BEHA-AMPROBE Meny Återgå till matning

Bildblandning (mätläge) Inställning av val (menyläge)

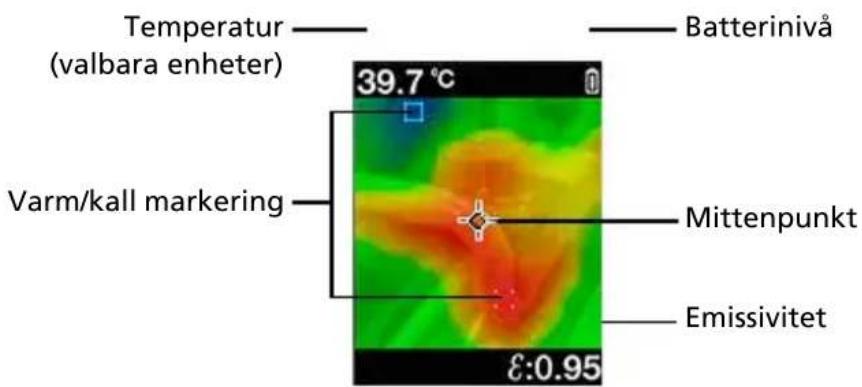

Temperatur (valbara enheter) Varm/kall marking 39.7 °C Batterinivå Mittenpunkt Emissivitet £:0.95

MÄTNINGSLÄGE

Ta mätningar

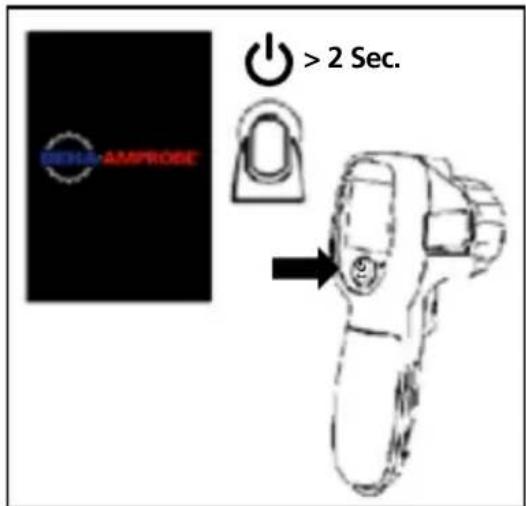

Håll strömbrytaren intryckt i minst 2 sekunder för att slå på eller stänga av produkten (Figur 1.1).

Produkten kommer att vara i mätläge när den slås på. Tryck på avtryckaren för att hålla en bild. Tryck igen för att återgå till levande bild (Figur 1.2). Håll produkten 30 cm (12 tum) från målet (>59 OF/15 OC) och 6 cm (2,4 tum) från målet (<59 OF / 15 OC) för bästa temperaturnoggrannhet.

Obs! Högre avstånd till punktförhållanden kräver mindre målområden för att göra exakta mätningar. Avståndet till punktförhållandet för denna produkt är 20:1.

Ström PÅ/AV HOLD

Blandning kan justeras för en enklare tolkning mellan infraröda och synliga bilder. För att ändra blandningsnivån mellan 0 - 100 %, tryck ner eller upp på strömbrytaren medan du är i mätläget.

MENYLÄGE

Ändra inställningar i menyn

När produkten är påslagen, gå till menyn genom att klicka till vänster på strömbrytaren. Inställningar som kan ändras inkluderar varma och kalla markörer, färgpalett, emissivitet, mittpunktmarkering, valbar °C/°F och tidsinställd automatisk avstängning. Aktiverade alternativ visas som blåa rutor medan avaktiverade alternativ visas som svarta rutor.

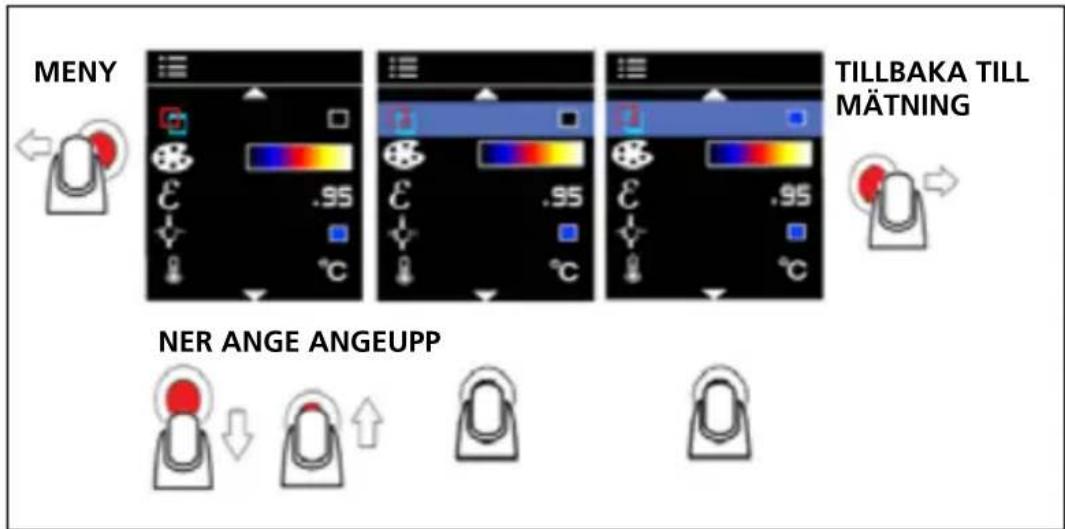

Varma och kalla markörer

MENY TILLBAKA TILL MÄTNING NER ANGE ANGEUPP

Figur 2.1

Varma(röd kvadratisk kontur) och källa (blå kvadratisk kontur) markörer indikerar platser med hetaste och kallaste områden inom ett målområde. Den här funktionen kan slås på eller stängas i meny.

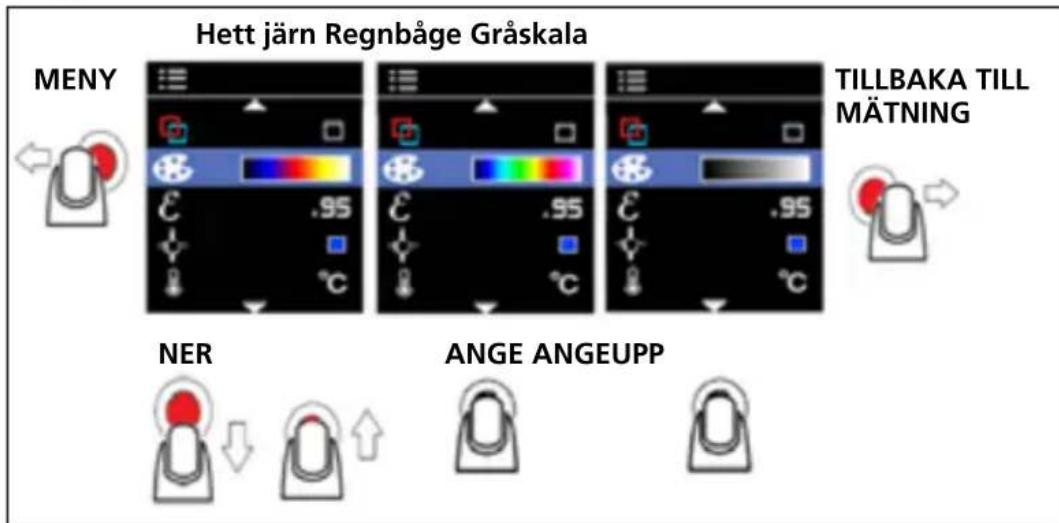

Färgpalett

Hett järn Regnbåge Gråskala MENY TILLBAKA TILL MÄTNING NER ANGE ANGEUPP

Figur 2.2

Färgpaletten kan ändras beroende på den specifika tillämpningen av mätningen. Det här alternativet möjliggör olika visningar av en infraröd bild genom att ändra falskfärgspresentationen. Gråskala visar en mer jämn och linjär presentation av färger för att öka detaljer, medan hetjärn och regnbåge kombinerar hög kontrast med gråskala.

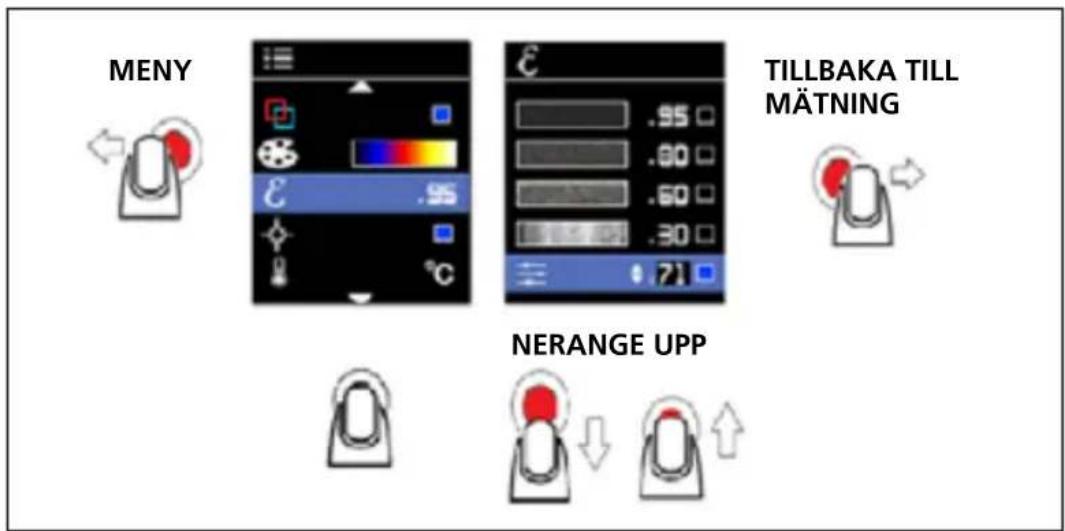

Emissivitet

MENY TILLBAKA TILL MÄTNING NERANGE UPP

Figur 2.3

Emissiviteten på ytan av ett material beskriver dess effektivitet av att emittera energi som termisk strålning. Kvantitativt är emissiviteten förhållandet mellan den termiska strålningen från en yta till strålningen från en perfekt svart yta vid samma temperatur som ges enligt Stefan-Boltzmann-lagen. Se tabell 1 för emissivitetsjustering.

I mätläge visas emissivitetsnivån längst ned till höger på skärmen. Emissivitet kan ändras till värden mellan 0,10-1,00 i menyn.

Obs! Ytor med en emissivitet <0,60 ger en pålitlig och konsekvent bestämning av aktuella temperaturproblem. Ju lägre emissivitet desto mer potentiella fel är förknippad med produktens temperaturmätningsberäkningar, även när emissivitet och reflekterade bakgrundsjusteringar utförs på rätt sätt.

Tabell 1. Nominell ytemissivitet för en noggrann infraröd temperaturmätning utan kontakt.

Material Värde Material Värde
Standard**** 0,95	Glas (tallrik) 0,85
Aluminum* 0,30 Järn* 0,70
Asbest 0,95 Bly* 0,50
Asfalt 0,95 Olja 0,94
Mässing* 0,50 Må	arfärg 0,93
Keramik 0,95 Plast**		0,95
Betong	0,95 Gummi	0,95
Koppar*	0,60 Sand	0,90
Frysta livsmedel	0,90 Stål*	0,80
Varma livsmedel	0,93	Vatten	0,93
		Trä*** 0,94
*Oxiderad**Matt, över 20 mils***Naturlig****Fabriksinställning

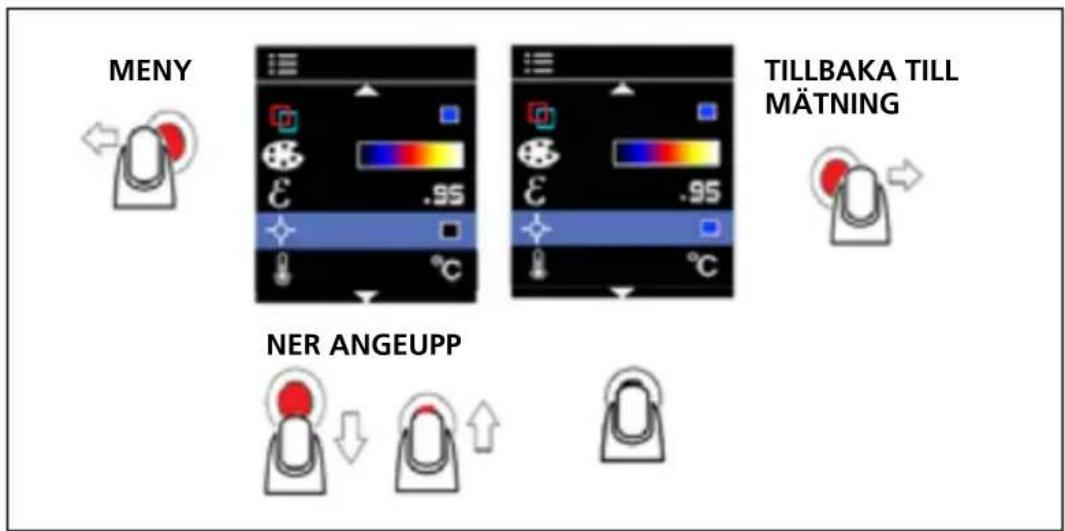

Mittpunktsmarkör

Figur 2.4

Mittpunktsmarkören indikerar mitten av den infraröda termometerns mätpunkt och visas i mitten av mätskärmen. Den här funktionen kan slås på eller stängas ■ av i meny.

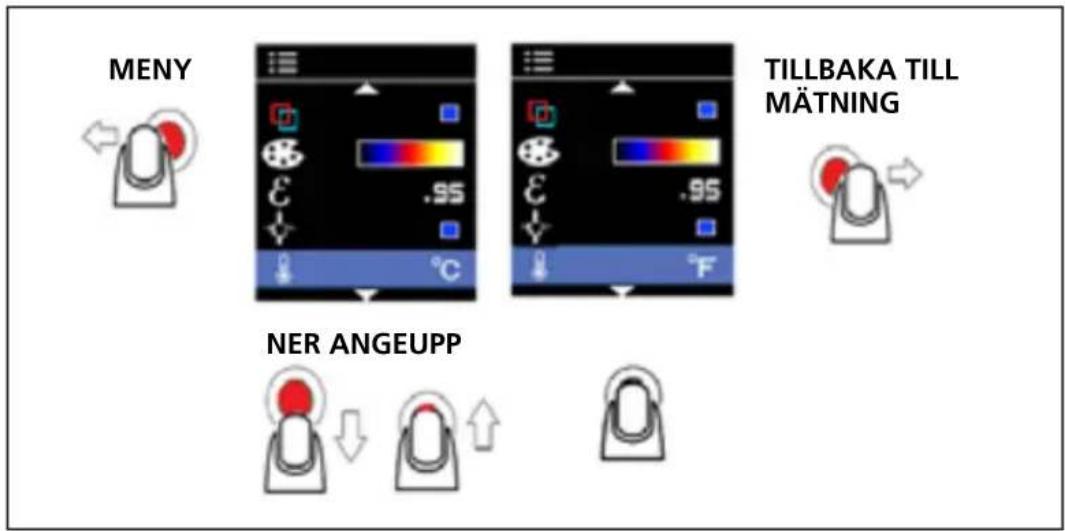

°C / °F

Figur 2.5

Ändra temperaturenheterna i menyn genom att välja °C eller °F.

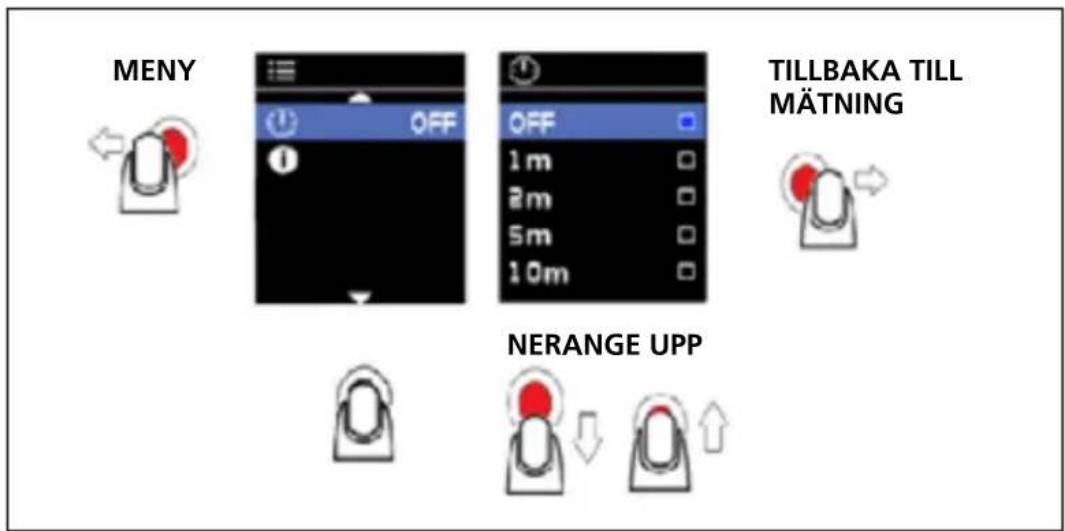

Automatisk avstängning

MENY OFF OFF 1m 2m 5m 10m TILLBAKA TILL MÄTNING NERANGE UPP

Figur 2.6

Som standard stängs produkten automatiskt av efter en minut. För att välja när produkten ska stängas av efter en period av inaktivitet, ändra inställningarna i menyn.

Tillgängliga alternativ för inställning av automatisk avstängning:

• AV (kameran stängs inte av automatiskt)
- 1 m (1 minut)
- 2 m (2 minuter)
- 5 m (5 minuter)
- 10 m (10 minuter)

SPECIFICATIONER

Temperaturmätning Ja, mittpunkt
Temperaturintervall -10 °C till 500 °C (14 °F till 932 °F)
IR-noggrannhet(kalibreringsgeometri med omgivningstemperatur 23 °C ± 2 °C)	≥ 0 °C (≥ 32 °F): ± 2 °C (± 4 °F) eller 2 % av mätvärdet, beroende på vilket som är störst < 0 °C (< 32 °F): ± 3 °C (± 6 °F)
Skärmupplösning 0,1 °C / 0,2 °F
IR-repeterbarhet	± 8 % av mätvärdet eller ± 1 °C (± 2 °F), beroende på vilket som är störst
Temperaturkoefficient 0,1 °C/°C eller ± 0,1 %/°C av mätvärdet, beroende på vilket som är störst
Avständ till punkt 20:1
Minsta punktstorlek 8 mm
Svarstid (95%) < 125 ms
Spektralt svar 8 μm till 14 μm
Emissivitet Digitalt justerbar	från 0,10 till 1,00 med 0,01
Visuell bild med infraröd värmekartläggning	Fem blandningslägen (0 %, 25 %, 50 %, 75 % och 100 %)
Bildupplösning 16 384 pixlar	(128 x 128 pixlar)
Synfält 33 ° x 33 °
Termisk känslighet 150 mK
Fokussystem Fokusfri
Bildpaletter Gråskala (vit varm), hett järn och regnbåge
Varm och kall markör Ja
Skärm 1,77 i färg TFT med 128 x 160 pixlar
Driftstemperatur och fuktighet	0 °C till 50 °C (32 °F till 122 °F)10 % till 90 % RH icke-kondenserande vid 30 °C (86 °F)
Lagringstemperatur -20 °C till 60 °C (-4 °F till 140 °F) utan batterier
Visuell till IR effektiv bildjustering	≥ 10 tum (25,4 cm), Optimalt vid 1 meter
Drift och förvaringshöjd < 2000 m (< 6561 fot)
Fallsäker 1,2 m (4-fot)
Vibration och chock	IEC 60068-2-6, 2,5 g, 10 till 200 Hz, IEC 60068-2-27, 50 g 11 ms
Strömförsörjning Tre (3) 1,5 V AA IEC LR6 alkaliska batterier
Batteriets livsländ	8 timmar med skärmen PÅ (typisk)Strömförbrukning: 150 mA (normalt)
Automatisk avstängning	Valbara lägen: AV, 1 minut, 2 minuter, 5 minuter och 10 minuter
Godkännanden	CE [IMAGE]
Elektromagnetisk kompabilitet	EN 61326-1Korea (KCC): Utrustning klass A (industriell sändnings- och kommunikationsutrustning)[1][1] Denna produkt uppfyller kraven för industriell (klass A) elektromagnetisk vågutrustning och säljaren eller användaren bör ta del av det. Denna utrustning är avsedd att användas i affärsmiljöer och ska inte användas i hemmet.
Storlek (H x B x D) Cirka 185 x 54 x 104 mm (7,3 x 2,1 x 4,1 tum)
Vikt Cirka 0,26 kg (0,57 lb)

UNDERHÅLL OCH BATTERIBYTE

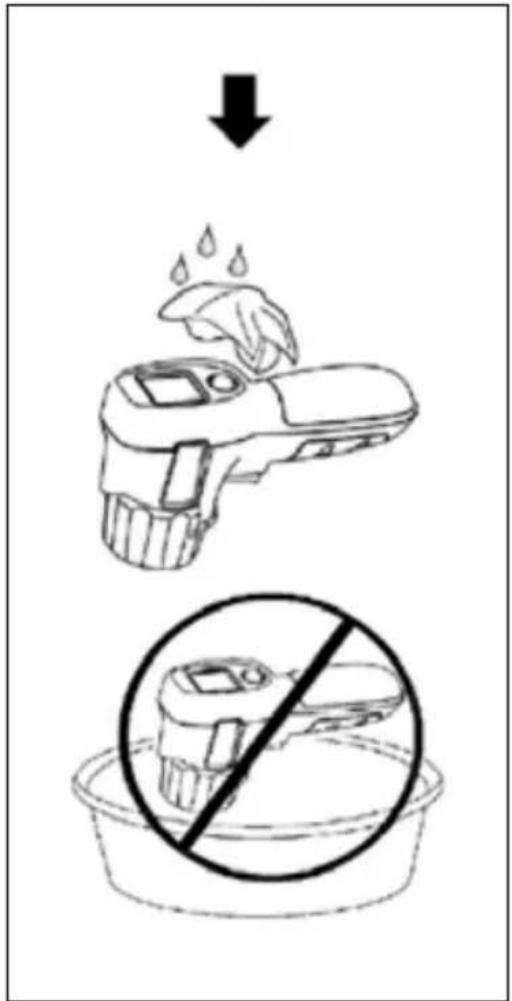

Använd inte slipmedel, isopropylalkohol eller lösningsmedel för att rengöra höljet eller linsen/fönstret. Om den används och lagras på rätt sätt bör den

infraröda linsen på produkten endast behöva någon enstaka rengöring (Figur 3.1).

Vid behov rengör du linsen:

1. Använd en handluftpump för att försiktigt blåsa bort damm eller skräp från linsytan.
2. Om linsytan behöver extra rengöring, använd en ren, fin fiberduk, mikrofiberduk eller bomullspinne fuktad med en mild tvållösning. Torka försiktigt av linsens yta för att avlägsna fläckar och skräp.
3. Torka med en absorberande, ren fin fiber- eller mikrofiberduk.

Obs! Mindre fläckar och smuts bör inte påverka produktens prestanda väsentligt. Stora repor eller borttagning av skyddsbeläggningen på den infraröda linsen kan emellertid påverka både bildkvaliteten och noggrannheten av temperaturmätningen.

För att undvika felaktiga mätningar, byt ut batterierna när batteri-indikatorn är låg. Använd endast AA alkaliska batterier och följ alla anvisningar om batteriskötsel från tillverkaren. För att ta bort batterierna, kontrollera först att produkten är i AV-läge och skruva sedan av batteriluckan. När du installerar batterierna, se till att batteripolerna är korrekta för att undvika batteriläckage. Sätt fast batterierna genom att skruva tillbaka batteriluckan på sin plats (Figur 3.2).

Rengör
