Produkttyp	Ultraljudsläckagesökare
Mått (mottagare)	183 x 75 x 43 mm
Mått (sändare)	137 x 65 x 33 mm
Vikt (mottagare)	0,235 kg
Vikt (sändare)	0,152 kg
Strömförsörjning (mottagare)	4 alkaliska AA-batterier 1,5 V
Strömförsörjning (sändare)	2 alkaliska AAA-batterier 1,5 V
Batteritid (mottagare)	105 timmar
Batteritid (sändare)	60 timmar
Frekvensomfång (mottagare)	20 kHz till 90 kHz
Sändningsfrekvens (sändare)	40 kHz (fyrkantsvåg)
Display	LCD TFT 6,35 cm (2,5 tum), 240x320 pixlar, 262k färger
Filter	Digitalt, upp till 3 frekvenser, ±5 kHz
Huvudfunktioner	Ultraljudsläckagedetektering, känslighetsjustering, volymjustering, brusfilter, automatisk avstängning (60 min), låg batteriindikator
Medföljande tillbehör	Mottagare ULD-400-RE, sändare ULD-400-TE, hörlurar, öronproppar, parabol PB-1, adapter TEA-1, förlängning TE-1, transportväska, batterier
Skydd	IP40
Driftstemperatur	-20 °C till 50 °C
Förvaringstemperatur	-20 °C till 70 °C
Underhåll	Utvändig rengöring med neutralt rengöringsmedel; byt batterier vid behov
Garanti	2 år (ej batterier, säkringar, olycksskador)

Vanliga frågor - ULD420EUR Beha-Amprobe

Hur startar man mottagaren ULD-400-RE ?

Tryck på knappen På/Av på mottagaren. LCD-skärmen tänds.

Hur justerar man känsligheten på mottagaren ?

Använd knapparna '+' och '-' under displayen för att öka eller minska känsligheten. Justera tills signalstyrkan är under 75 när du är nära läckan.

Vad gör jag om displayen visar maximalt värde oavsett känslighetsinställning ?

Tryck på Filter-knappen för att eliminera störande ultraljudsbuller. Det digitala filtret kan ta bort upp till tre brusfrekvenser.

Hur använder man sändaren ULD-400-TE ?

Slå på sändaren och välj signalnivå (Hög, Medel, Låg) med knapparna '+' eller '-'. Placera den inuti det förseglade objektet, sök sedan utsidan med mottagaren för att lokalisera läckor.

Vilken typ av hörlurar är kompatibla ?

Alla hörlurar med 3,5 mm kontakt är kompatibla. Anslut dem till hörlursuttaget på mottagarens framsida.

Hur byter man batterierna i mottagaren ?

Stäng av mottagaren. Skruva ur skruven på batterifacket med en skruvmejsel, ta bort luckan, byt ut de 4 AA-batterierna med rätt polaritet, och stäng sedan.

Hur byter man batterierna i sändaren ?

Stäng av sändaren. Lossa batterifackets lås med en platt skruvmejsel, ta bort luckan, byt ut de 2 AAA-batterierna med rätt polaritet, och stäng sedan.

Hur underhåller man detektorn ?

Rengör utsidan regelbundet med en mjuk trasa fuktad med neutral tvål och vatten. Låt torka helt före användning. Använd inte lösningsmedel.

Kan jag använda mottagaren utan hörlurar ?

Nej, mottagaren har ingen inbyggd högtalare. Hörlurarna är nödvändiga för att höra ultraljudet omvandlat till hörbart ljud.

Vad är garantiperioden ?

Produkten har 2 års garanti mot material- och tillverkningsfel från inköpsdatum. Garantin täcker inte batterier, säkringar, olycksskador eller felaktig användning.

BRUKSANVISNING ULD420EUR Beha-Amprobe

Begränsad garanti och ansvarsbegränsning

Din Beha-Amprobe-produkt är garanterad att vara fri från fel i material och utförande under två år från inköpsdatum om inte lokala lagar stipulerar annat. Denna garanti omfattar inte säkringar och engångsbatterier eller skador orsakade av olycka, försummelse, felaktig användning, ändring, nedsmutsning eller användning och hantering under onormala förhållanden. Återförsäljare har inte rätt att utöka garantin å Beha-Amprobes vägnar. För att erhålla service under garantiperioden, skall inköpskvitto uppvisas och produkten lämnas in hos ett av Beha-Amprobe auktoriserat servicecenter eller någon av Beha-Amprobes återförsäljare eller distributörer. Se avsnittet reparationer för mer information. DENNA GARANTI ÄR DEN ENDA HJÄLP VI ERBJUDER. ALLA ANDRA GARANTIER- VARE SIG UTRYCKLIGA, UNDERFÖRSTÄDDA ELLER ALLMÄNT KÄNDA - INKLUSIVE UNDERFÖRSTÄDDA GARANTIER OM LÄMPLIGHET FÖR ETT SPECIELLT SYFTE ELLER GARANTIER OM SÄLUBARHET, ÄR HÄRIGENOM FRÅNSAGDA. TILLVERKAREN SKA INTE HÅLLAS ANSVARIG FÖR NÅGON SPECIELL, INDIREKT ELLER DIREKT SKADA ELLER FÖRLUST SOM UPPSTÅR, OAVSETT ORSAK ELLER TEORI OM ORSAK. Vissa stater eller länder tillåter inte undantag eller begränsningar i en underförstådd garanti eller undantag för tillfälliga skador eller följdskador, varför ovanstående ansvarsbegränsningar kanske inte gäller dig.

Reparationer

Alla verktyg från Beha-Amprobe som returneras för reparation med eller utan garanti ska åtföljas av det följande:ditt namn, företagets namn, adress, telefonnummer och inköpsbevis. Inkludera även en kort beskrivning av problemet eller den tjänst som önskas utförd och bifoga även testsladdarna med produkten. Reparationer eller utbyte av delar som inte omfattas av garantin ska inlämnas med check, postanvisning, kreditkort med utgångsdatum eller en inköpsorder utställd på Beha-Amprobe.

Garantireparationer och utbyte av delar – Alla länder

Vänligen läs garantiinformationen och kontrollera batterierna före begäran om reparation görs. Under garantiperioden kan ett trasigt testverktyg returneras till din försäljare av Beha-Amprobe för utbyte mot en likadan eller likvärdig produkt. Se avsnittet "Inköpsställen" på beha-amprobe.com för en lista över återförsäljare nära dig. Dessutom kan, i USA och Kanada, garantireparationer och utbytesdelar också skickas till Amprobes servicecenter (se adressen nedan).

Reparationer och utbyte av delar som inte omfattas av garantin – Europa

Europeiska enheter som inte omfattas av garantin kan bytas ut av din återförsäljare av Beha-Amprobe mot en nominell avgift. Se avsnittet "Inköpsställen" på beha-amprobe.com för en lista över återförsäljare nära dig.

Beha-Amprobe

Division och reg. varumärke som tillhör Fluke Corp. (USA)

Tyskland*

In den Engematten 14

79286 Glottertal

Germany

Telefon: [phone] - 0

beha-amprobe.de

Storbritannien

52 Hurricane Way

Norwich, Norfolk

Nederländerna - Huvudkvarter**

Science Park Eindhoven 5110

5692 EC Son

Nederländerna

Telefon: [phone]

beha-amprobe.com

*(Endast korrespondens - inga reparationer eller utbyten är tillgängliga från denna adress.

Europeiska kunder kontaktar vänligen sin återförsäljare.)

**enda kontaktadress i EEA Fluke Œurope BV

INNEHÅLL

1. FÖRSIKTIGHETS- OCH SÄKERHETSÅTGÄRDER 2
2. INTRODUKTION....3
3. UTRUSTNINGENS INNEHÅLL....4

3.1 Utrustningens komponenter ....4
3.2 ULD-400-RE Mottagare ....5
3.3 ULD-400-TE Sändare....6
3.4 Tillbehör 7

1. HUVUDSAKLIGA ANVÄNDNINGSOMRÅDEN 8

4.1 Använda ULD-400-RE mottagaren för läckdetektor med ultraljud ....8
4.2 Använda ULD-400-TE sändaren för läckdetektor med ultraljud 10

1. UNDERHÅLL.... 11

5.1 Byte av mottagarens batterier....11
5.2 Byte av sändarens batterier 12
5.3 Rengöring 12

1. SPECIFICATIONER ...... 13

SYMBOLER

	Varning! Se förklaringen i denna handbok.
	Se användarhandboken.
	Batteri.
	Överensstämmer med Europeiska direktiv.
	Uppfyller relevanta sydkoreanska EMC-standarder.Elektromagnetisk kompabilitet:Korea (KCC): Utrustning klass A (industriell sändnings- och kommunikationsutrustning)[1][1]Denna produkt uppfyller kraven för industriell (klass A) elektromagnetisk vågutrustning och säljaren eller användaren bör ta del av det. Denna utrustning är avsedd att användas i affärsmiljöer och ska inte användas i hemmet.
	Uppfyller relevanta standarder för Australien.
	Denna produkt uppfyller märkningskraven enligt WEEE-direktivet. Etiketten anger att du inte får kassera denna elektriska/elektroniska produkt i hushållssoporna.Produktkategori: Med hänvisning till utrustningstyperna i WEEE-direktivet bilaga I klassificeras denna produkt som kategori 9 "Övervaknings- och kontrollinstrument".Släng inte produkten som osorterade kommunala sopor.

Säkerhetsinformation

Produkten uppfyller:

- IEC 61326-1

CENELEC-direktiv

Instrumentet uppfyller CENELEC:s direktiv 2014/30/EU om elektromagnetisk kompatibilitet.

⚠️⚠️ VARNINGAR OCH FÖRSIKTIGHETSÅTGÄRDER

• Får inte användas på explosiva gaser.
• Var mycket försiktig vid användning i närheten av tryckluft/gas.
• Var mycket försiktig vid användning i närheten av utrustning som roterar.
• Var mycket försiktig vid användning i närheten av elektrisk utrustning.
• Använd endast 4 x AA-batterier för ULD-400-RE-mottagaren och endast 2 x AAA-batterier för ULD-400-TE-sändaren, korrekt installerad i batterifacket, för att driva produkten (se Avsnitt 5: Underhåll).
• Ta ut batteriena om produkten inte ska användas under en längre tid eller om den ska förvaras i temperaturer över 50 °C (122 °F). Om batterierna inte tas ut kan det leda till batteriläckage som kan skadar produkten.
• Följ alla råd om batterivård från batteritillverkaren.

2. INLEDNING

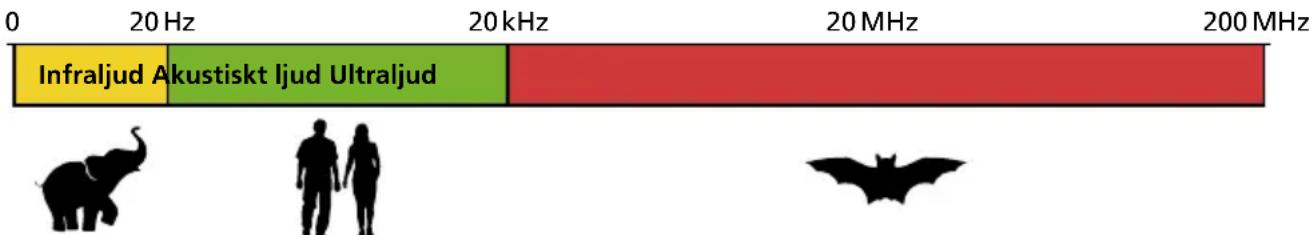

Ultraljud är en ljudvåg med frekvenser över 20 kHz, högre än den övre hörbara gränsen för människans hörsel. Ultraljud kan genereras när turbulens som skapas av luft eller gas tvingas genom en liten öppning. Läckande luft eller gas anses i allmänhet vara visköst flöde, och när flödeshastigheten ökar blir frekvensen för ultraljudet som sänds högre. Vibrerande, rörliga föremål eller elektrisk urladdning skapar också en ultraljudvåg, som är mycket riktad och kan användas för att fastställa den exakta platsen för en läcka, vibration eller urladdning.

ULD-400-RE-mottagaren upptäcker ultraljud inom frekvenser på 20 kHz till 90 kHz, förstärker och konverterar sedan dessa ultraljud till frekvenser och nivåer som det mänskliga örat kan höra via hörlurar och visar dem på LCD-skärmen. Frekvensområdet på 20 kHz till 90 kHz är det optimala området för att upptäcka olika läckage i tillgångar som HVAC-system och pneumatiska linjer. En förändring i ultraljudet som produceras av en tillgång kan indikera fel på tillgången.

3.1 Utrustningens innehåll

Förpackningen ska innehålla:

	ULD-410-EUR ULD-420-EUR
ULD-400-RE Mottagare 1 1
ULD-400-TE Sändare - 1
Hörlurar 1 1
Hörlurar (för användning med hård hatt) 1 1
PB-1 Parabolantenn 1 1
TEA-1 Flexibel slangadapter 1 1
TE-1 Rörförlängning 1 1
CC-ULD-400-EUR hård bärväska 1 1
AA-batterier (mottagare) 4 4
AAA-batterier (sändare) - 2
Manual 1 1

Obs! Batterier är inte förinstallerade i mottagaren eller sändaren.

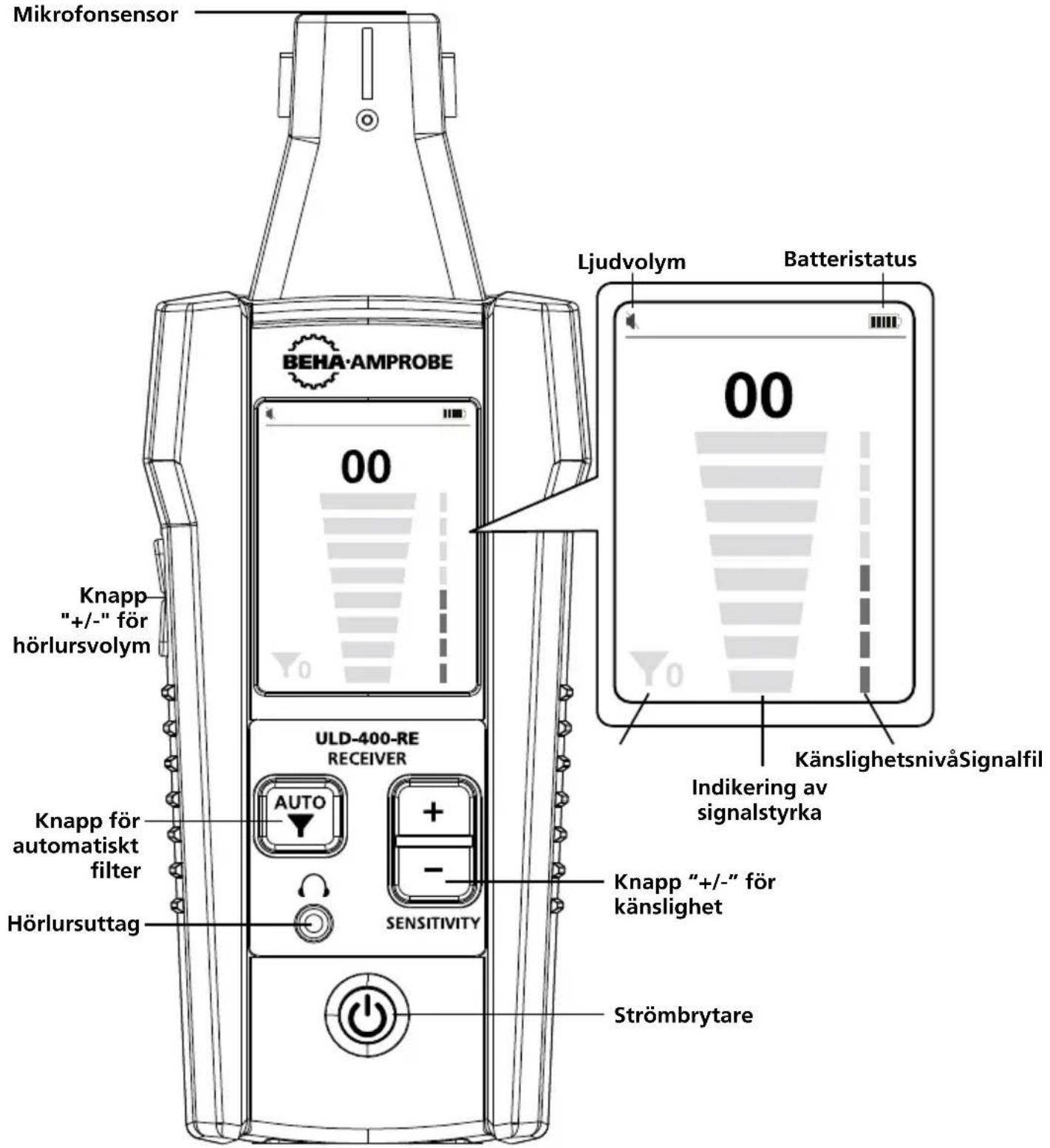

3.2 ULD-400-RE Mottagare

Mikrofonsensor BEHA-AMPROBE 00 Knapp "+/-" för hörlursvolym ULD-400-RE RECEIVER AUTO + - SENSITIVITY Hörlursuttag Knapp för automatiskt filter Sensitivity Strömbrytare Ljudvolym Batteristatus 00 KänslighetsnivåSignalfil Indikering av signalstyrka

Figur 3.2: ULD-400-RE Mottagare

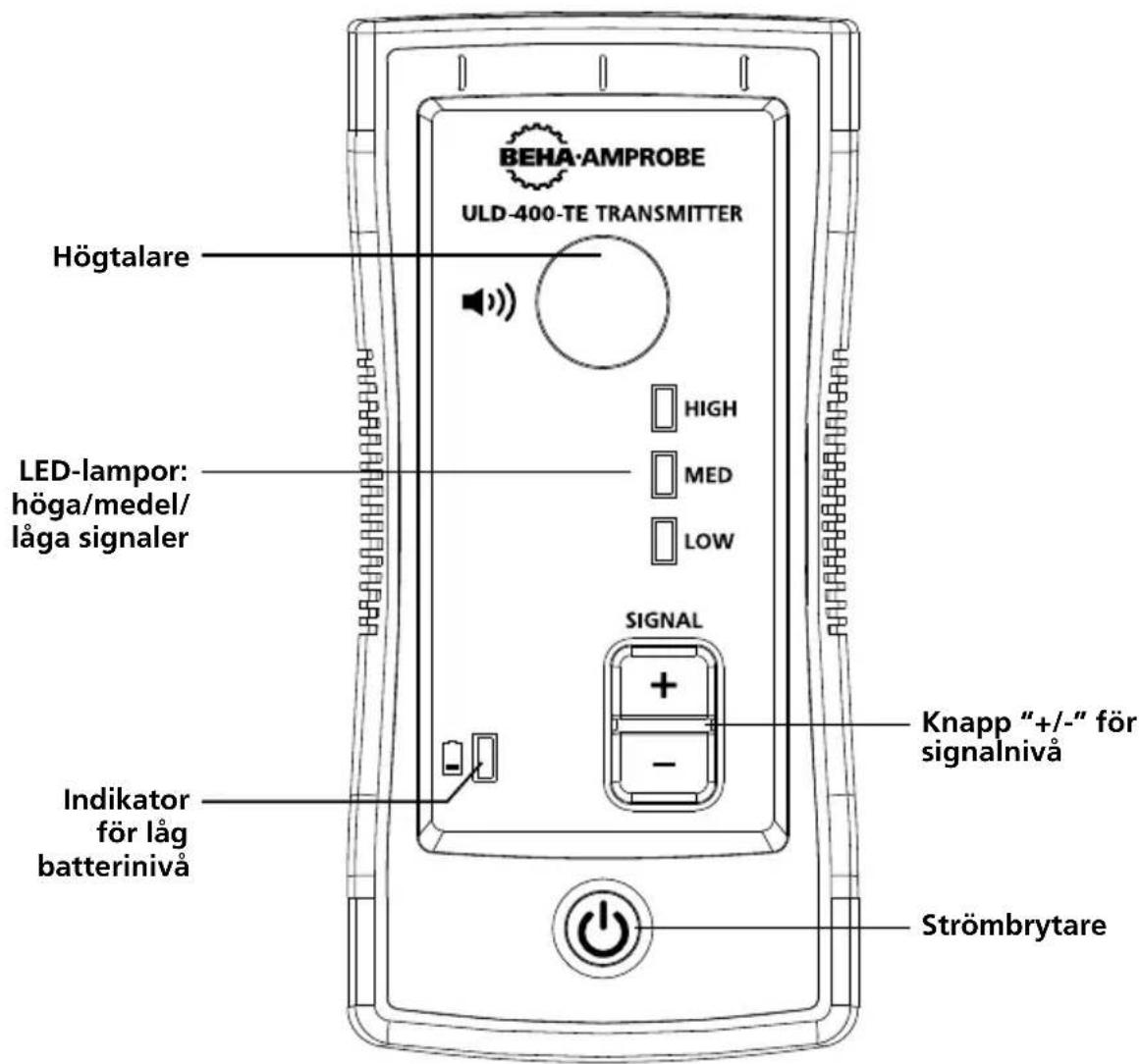

3.3 ULD-400-TE Sändare

ULD-400-TE sändaren ingår i kittet ULD-420-EUR och är valfritt i kittet ULD-410-EUR.

Om en läcka inte trycksätts tillräckligt kan mottagaren inte hitta den. Under dessa omständigheter kan ULD-400-TE sändaren användas för att avge ett ultraljud som mottagaren kan läsa. Sändaren är programmerad med tre signalnivåer för exakt lokalisering av läckor.

BEHA-AMPROBE ULD-400-TE TRANSMITTER Högtalare LED-lampor: höga/medel/ läga signaler HIGH MED LOW SIGNAL Knapp "+/-" för signalnivå Indikator för låg batterinivå Strömbrytare

Figur 3.3: ULD-400-TE Sändare

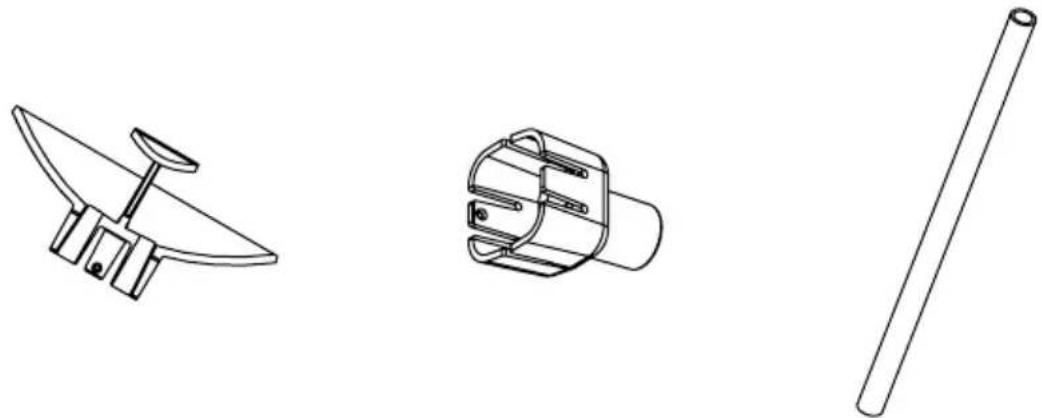

3.4 Tillbehör

ULD-400-EUR levereras med ytterligare mottagartillbehör som kan användas vid identifiering av läckor. Anslut hörlurarna till mottagaren för att höra läckan och verifiera dess källa (till exempel väsande ljud från en luftläcka eller tickande ljud från en elektrisk urladdning). Använd paraboltillbehöret i situationer där det finns en hög nivå av bakgrundsbrus för att rikta ultraljudet mot sensorn. Använd den rörformiga förlängningen med adaptern i svåråtkomliga områden för extra räckvidd.

Obs! Det finns ingen högtalare på mottagaren. Utan hörlurar hörs inget ljud.

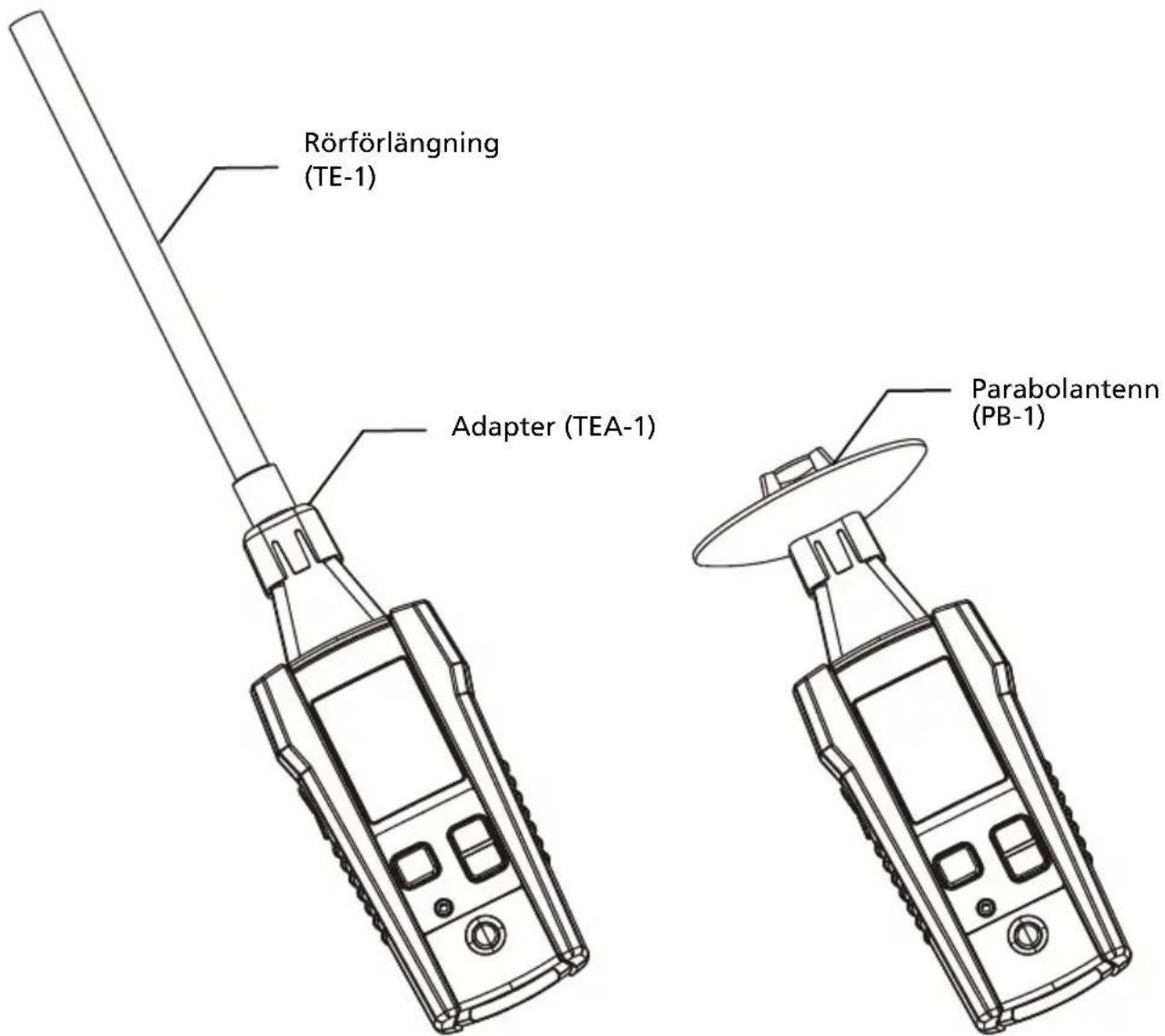

Parabolantenn (PB-1) Adapter (TEA-1) Rörförlängning (TE-1)

Rörförlängning (TE-1) Adapter (TEA-1) Parabolantenn (PB-1)

Figur 3.4: ULD-400-EUR tillbehör

4.1 Använda ULD-400-RE mottagaren för läckdetektor med ultraljud

1. Slå på mottagaren och anslut hörlurarna till uttaget på framsidan av mottagaren. Alla standardhörlurar med uttag på 3,5 mm är kompatibla.
2. Innan du flyttar till målområdet, tryck på knapparna "+" eller "-" för att justera signalstyrkans känslighet till högsta möjliga nivå där stapeldiagrammet visar antingen 0 eller ett värde nära 0. Om signalstyrkan inte kan justeras och LCD-skärmen fortfarande visar ett maximalt värde oavsett justering av känslighet, tryck på filterknappen.*
3. Skanna målområdet med mikrofonsensorn.
4. När du rör dig närmare läckans källa, vibrationer eller elektrisk urladdning, ökar signalstyrkan. Detta anges på en skärm med en stigande signalstyrka och nivå på stapeldiagrammet.
5. Stapeldiagrammet är endast en relativ mätning. När signalstyrkan när maximalt läge, sänker du känsligheten genom att trycka på knappen "-" tills signalstyrkan som visas är mindre än 75. Upprepa denna process tills du har isolerat källan till ultraljudet.
6. Det hörbara ljudet som skickas ut genom hörlurarna hjälper till att verifiera källan till läckan, till exempel väsande ljud från en luftläcka eller tickande ljud från en elektrisk urladdning. Enbart mottagarskärmen ger ingen indikation på läckans källa.

Obs!

• För omgivningar med hög bakgrundsbrus använder du parabolantennen (PB-1) för att rikta ultraljudet mot sensorn.
• På platser där du inte kan rikta mottagaren direkt mot läckan kan rörförlängningen användas (TE-1 med TEA-1 adapter).

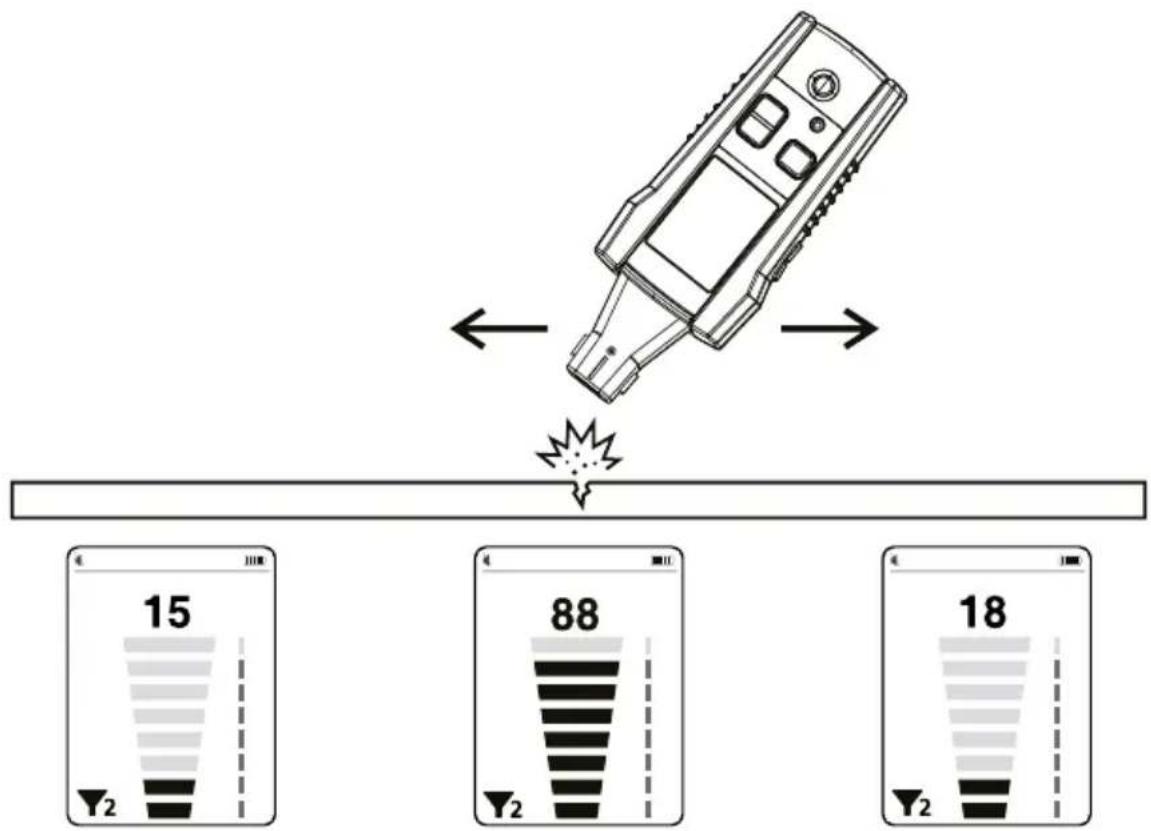

Figur 4.1a: Använda mottagaren för att hitta en läcka

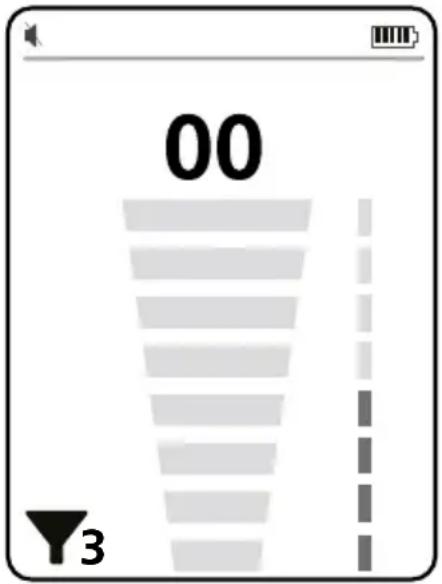

\*ULD-400-RE filterdrift

I vissa situationer kan det finnas ett starkt ultraljudsbrus som genereras av maskiner, rörelsessensorer eller annan utrustning. Detta brus gör att mottagaren läser den maximala signalstyrkan på skärmen oavsett känslighetsinställningar och gör det oanvändbart för att upptäcka läckor.

I sådana fall trycker du på knappen "Filter". Den fasta programvaran upptäcker automatiskt huvudbrusfrekvensen och filtrerar ut den genom att använda digitalt icke-pass bandbreddfilter inom +/- 5 kHz. Om signalnivån inte sjunker nära 0, kommer den fasta programvaran automatiskt att upprepa processen för andra ljudfrekvenser. Upp till tre frekvenser kan filtreras ut automatiskt. Filterikonen visas på skärmen och anger antalet filter som används, från noll (inget brus upptäckt) till högst tre.

00 Y3

Obs! Filtret tillämpas på visuell signalindikering på en skärm (signalstyrka och stapeldiagram). Filtret tillämpas INTE på ljudfrekvensen för att bevara det ursprungliga ljudet för läckan och låta användaren bestämma källan till läckan.

Obs! När du arbetar med sändaren, se till att tillämpa filtret på mottagaren innan sändaren slås på, eller i ett område där sändarens signal inte kan upptäckas. Annars filtreras sändarens signalfrekvens ut och mottagaren kan inte ta emot den.

4.2 Använda ULD-400-TE sändaren för läckdetektor med ultraljud

Sändaren möjliggör ultraljuddetektering av öppningar på platser där det inte finns något gas- eller lufttryck, eller när trycket är inte tillräckligt för att detektera läckan med enbart mottagaren.

Typiska tillämpningar inkluderar verifiering av täthet eller lokalisering av platser för luft-, vatten- eller gasläckor i:

• Vätske- eller gastankar
- Fönster, dörrar eller tak på byggnader
- Bilfönster och vindrutor
• VVS-ventilationsöppningar
• Köldmedierörledningar

Processen omfattar att placera sändaren inuti ett föremål (som en tank, ett hus eller en bil), täta ingångarna och skanna objektet från utsidan med mottagaren för att verifiera tätheten och fastställa potentiella läckor.

1. Slå på sändaren.

2. Välj utgångssignalnivån med knapparna“+” eller “-” för signalnivåjustering.
   Obs! Hög inställning är standardinställningen. För de flesta tillämpningar och särskilt för stora objekt är denna inställning särskilt användbar. Den höga signalen kan göra att mottagaren läser maximivärdet på avständ från läckan, även när lägsta känslighet valdes. Tryck på "-" en gång för att få mellansignal och tryck på "-" igen för att komma till låg signalstyrka. Justera signalnivån för att möjliggöra en mer exakt lokalisering av läckorna.

3. Placera sändaren inuti objektet som ska verifieras och se till att ingångsöppningarna är förseglade.

4. Utför läckdetektering med mottagaren enligt beskrivningen i avsnitt 4.1.

Figur 4.2: Använda sändaren och mottagaren för att hitta en läcka

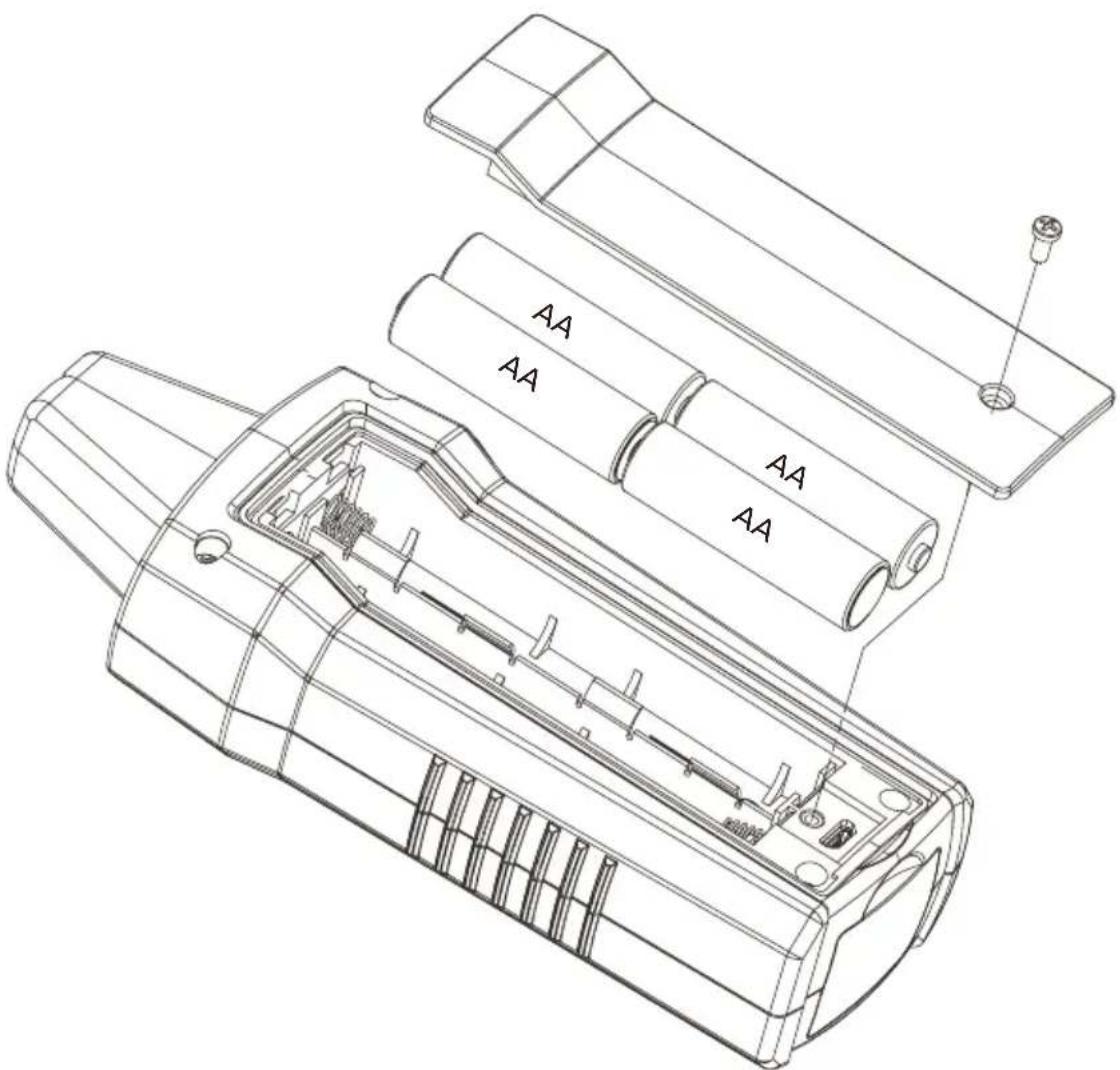

5.1 Byte av mottagarens batterier

ULD-400-RE använder fyra 1,5 V AA (LR6) batterier (medföljer). Så här byter du ut batterierna:

1. Kontrollera att mottagaren är avstängd.
2. Använd en skruvmejsel för att skruva loss lockskruven.
3. Ta bort batteriluckan.
4. Byt ut batterierna enligt figur 5.1. Kontrollera att du sätter in batteripolerna rättvända i batterifacket.
5. Sätt tillbaka batteriluckan och fäst den med den medföljande skruven.

5.2 Byte av sändarens batterier

ULD-400-TE använder två 1,5 V AAA (LR03) batterier (levereras med ULD-420-EUR). Så här byter du ut batterierna:

1. Kontrollera att sändaren är avstängd.
2. Lossa batterilocket med en platt skruvmejsel.

3. Ta bort batteriluckan.

4. Byt ut batterierna enligt figur 5.2. Kontrollera att du sätter in batteripolerna rättvända i batterifacket.

5. Sätt tillbaka batteriluckan till låst läge.

AAA AAA

Figur 5.2: Byte av sändarens batterier

5.3 Rengöring

Allt underhåll som ULD-400-EUR behöver är inspektion och rengöring. Torka emellanåt av yttersidan med en mild blandning av rengöringsmedel och vatten. Applicera sparsamt med en mjuk trasa och låt torka ordentligt före användning. Använd inte aromatiska kolväten, bensin eller klorerade lösningsmedel vid rengöring.

Funktioner ULD-400-RE	ULD-400-TE
Känslighetsjustering Ja Ej tillgängligt
Volymjustering Ja Ej tillgängligt
Justering av signalnivå Ej tillgängligt Ja
Hörlursuttag	Ja(kompatibel med 3,5 mm ljuduttag)	Ej tillgängligt
Displaystorlek LCD 6,35 cm	(2,5 tum) Ej tillgängligt
Display mått 36,72 x 48,96 mm (1,45 x 1,93 tum) Ej tillgängligt
Display upplösning 240(RGB) x 320 bildpunkter Ej tillgängligt
Displaytyp TFT-LCD (262 K)	Ej tillgängligt
Displayfärg	True, 16 bitar/färg	Ej tillgängligt
Frekvensområde	20 kHz till 90 kHz	Typisk 40kHz FYRKANTSVÅG
Filter	± 5 KHz huvudbrusfrekvens,upp till tre filter	Ej tillgängligt
Strömförsörjning	4 x 1,5 V AA (LR6) alkaliska batterier	2 x 1,5 V AA (LR03) alkaliska batterier
Strömförbrukning (typiskt)	75 mA	33 mA
Batteriets livslängd (typiskt)	105 timmar (alkalisk)	60 timmar (alkalisk)
Indikator för låg batterinivå		Ja (röd LED-lampa)
APO-funktion	60 minuter när den är inaktiv	60 minuter när den är inaktiv
Vikt	Cirka 0,235 kg	Cirka 0,152 kg
Mått	183 x 75 x 43 mm(7,547 x 2,984 x 1,791 tum)	137 x 65 x 33 mm(5,295 x 2,559 x 1,326 tum)
Driftstemperatur	-20 °C till 50 °C (-4 °F till 122 °F)
Lagringstemperatur	-20 °C till 70 °C (-4 °F till 158 °F)
Arbetsfuktighet ≤ 80% RH
Föroreningsgrad	2
Skydd	IP40
Certifikationer	CE
Elektromagnetisk kompatibilitet (EMC)	EN 61326-1Korea (KCC): Utrustning klass A (industriell sändnings- och kommunikationsutrustning)[1]Denna produkt uppfyller kraven för industriell (klass A) elektromagnetisk vågutrustning och säljaren eller användaren bör ta del av det. Denna utrustning är avsedd att användas i affärsmiljöer och ska inte användas i hemmet.
