Typ produktu	Ultrazvukový detektor úniků
Rozměry (přijímač)	183 x 75 x 43 mm
Rozměry (vysílač)	137 x 65 x 33 mm
Hmotnost (přijímač)	0,235 kg
Hmotnost (vysílač)	0,152 kg
Napájení (přijímač)	4 alkalické baterie AA 1,5 V
Napájení (vysílač)	2 alkalické baterie AAA 1,5 V
Výdrž baterií (přijímač)	105 hodin
Výdrž baterií (vysílač)	60 hodin
Frekvenční rozsah (přijímač)	20 kHz až 90 kHz
Vysílací frekvence (vysílač)	40 kHz (obdélníkový signál)
Displej	LCD TFT 6,35 cm (2,5 palce), 240x320 pixelů, 262k barev
Filtr	Digitální, až 3 frekvence, ±5 kHz
Hlavní funkce	Ultrazvuková detekce úniků, nastavení citlivosti, nastavení hlasitosti, filtr proti šumu, automatické vypnutí (60 min), indikátor slabé baterie
Dodávané příslušenství	Přijímač ULD-400-RE, vysílač ULD-400-TE, sluchátka, špuntová sluchátka, parabola PB-1, adaptér TEA-1, prodlužovací kabel TE-1, přepravní kufřík, baterie
Ochrana	IP40
Provozní teplota	-20 °C až 50 °C
Skladovací teplota	-20 °C až 70 °C
Údržba	Venkovní čištění neutrálním čisticím prostředkem; v případě potřeby vyměňte baterie
Záruka	2 roky (kromě baterií, pojistek, náhodného poškození)

Často kladené otázky - ULD420EUR Beha-Amprobe

Jak zapnout přijímač ULD-400-RE?

Stiskněte tlačítko Zapnout/Vypnout na přijímači. LCD displej se rozsvítí.

Jak nastavit citlivost přijímače?

Použijte tlačítka '+' a '-' umístěná pod displejem pro zvýšení nebo snížení citlivosti. Nastavujte, dokud není intenzita signálu nižší než 75, když jste blízko úniku.

Co dělat, když displej zobrazuje maximální hodnotu bez ohledu na nastavení citlivosti?

Stiskněte tlačítko Filtr pro odstranění rušivých ultrazvukových zvuků. Digitální filtr může potlačit až tři frekvence šumu.

Jak používat vysílač ULD-400-TE?

Zapněte vysílač a pomocí tlačítek '+' nebo '-' vyberte úroveň signálu (Vysoká, Střední, Nízká). Umístěte jej dovnitř uzavřeného objektu a poté pomocí přijímače snímejte vnější povrch, abyste lokalizovali úniky.

Jaký typ sluchátek je kompatibilní?

Jakákoli sluchátka s konektorem jack 3,5 mm jsou kompatibilní. Zapojte je do konektoru pro sluchátka na přední straně přijímače.

Jak vyměnit baterie v přijímači?

Vypněte přijímač. Pomocí šroubováku odšroubujte šroub přihrádky na baterie, sejměte kryt, vyměňte 4 baterie AA při dodržení polarity a poté zavřete.

Jak vyměnit baterie ve vysílači?

Vypněte vysílač. Pomocí plochého šroubováku uvolněte zámek přihrádky na baterie, sejměte kryt, vyměňte 2 baterie AAA při dodržení polarity a poté zavřete.

Jak udržovat detektor?

Pravidelně čistěte vnější povrch měkkým hadříkem namočeným v neutrálním roztoku vody a čisticího prostředku. Před použitím nechte důkladně uschnout. Nepoužívejte rozpouštědla.

Mohu používat přijímač bez sluchátek?

Ne, přijímač nemá vestavěný reproduktor. Sluchátka jsou nezbytná pro slyšení ultrazvuku převedeného na slyšitelné zvuky.

Jaká je záruční doba?

Výrobek je garantován 2 roky proti vadám materiálu a zpracování od data nákupu. Záruka se nevztahuje na baterie, pojistky, náhodné poškození nebo nesprávné použití.

NÁVOD K OBSLUZE ULD420EUR Beha-Amprobe

ULD-400-EUR Ultrazvukový detektor úniků

ULD-410-EUR ULD-420-EUR

Návod k použití

Omezená záruka a omezení odpovědnosti.

Výrobce poskytuje záruku, že tento výrobek Beha-Amprobe bude bez závad na materiálu a provedení po dobu dvou let od data zakoupení v souladu s místními zákony. Tato záruka se nevztahuje na pojistky, spotřební baterie ani na poškození způsobené nehodou, nedbalostí, nesprávným používáním, úpravami, kontaminací nebo používáním nebo nakládáním za abnormálních podmínek. Prodejci nejsou oprávněni jakkoli tuto záruku rozšířovat v zastoupení společnosti Beha-Amprobe. Bude-li během záruční doby vyžadována oprava, předejte výrobek s dokladem o nákupu kterémukoli autorizovanému servisnímu středisku Beha-Amprobe nebo kterémukoli prodejci nebo distributorovi Beha-Amprobe. Podrobnosti viz část Opravy. TATO ZÁRUKA PŘEDSTAVUJE VÁŠ JEDINÝ PROSTŘEDEK NÁPRAVY. VEŠKERÉ OSTATNÍ VÝSLOVNÉ, PŘEDPOKLÁDANÉ NEBO STATUTÁRNÍ ZÁRUKY VČETNĚ PŘEDPOKLÁDANÝCH ZÁRUK VHODNOSTI PRO DANÝ ÚČEL NEBO OBCHODOVATELNOSTI JSOU TÍMTO VYLOUČENY. VÝROBCE NENESE ODPOVĚDNOST ZA JAKÉKOLI ZVLÁŠTNÍ, NEPRÍMÉ NEBO NÁSLEDNÉ ŠKODY NEBO ZTRÁTY VYCHÁZEJÍCÍ Z JAKÉKOLI PŘÍČINY NEBO TEORIE. Vzhledem k tomu, že v některých státech nebo zemích nejsou povoleny výjimky nebo omezení předpokládané záruky nebo náhodných nebo následných škod, toto omezení odpovědnosti se na vás nemusí vztahovat.

Oprava

K veškerým přístrojům Beha-Amprobe vráceným k záruční nebo pozáruční opravě nebo ke kalibraci musí být přiloženy následující údaje:vaše jméno, název firmy, adresa, telefonní číslo a doklad o nákupu. Kromě toho prosím přiložte stručný popis problému nebo požadavek na opravu a příbalte k produktu testovací vodiče. Poplatky za pozáruční oprav nebo výměny musí být uhrazeny formou šeku, peněžní poukázkou, kreditní kartou s datem vypršení platnosti nebo nákupní objednávkou splatnou společnosti Beha-Amprobe.

Záruční opravy a výměna – všechny země

Než požádáte o opravu, přečtěte si prosím znění záruky a zkontrolujte baterii. V záruční době lze každý závadný testovací přístroj vrátit distributorovi Beha-Amprobe, který jej vymění za stejný nebo podobný výrobek. V části „Where to Buy“ (Prodejní místa) na webu beha-amprobe.com najdete seznam distributorů ve vašem okolí. Kromě toho v USA a Kanadě lze výrobky pro záruční opravu nebo výměnu rovněž zaslat některému servisnímu středisku Amprobe (viz adresa níže).

Pozáruční opravy a výměna – Evropa

Evropské přístroje, které jsou po záruce, může vyměnit váš distributor Beha-Amprobe za nominální poplatek. V části „Where to Buy“ (Prodejní místa) na webu beha-amprobe.com najdete seznam distributorů ve vašem okolí.

Beha-Amprobe

Divize a obchodní známka společnosti Fluke Corp. (USA)

Německo*

In den Engematten 14

79286 Glottertal

Německo

Telefon: [phone] - 0

beha-amprobe.de

Spojené království

52 Hurricane Way

Norwich, Norfolk

Nizozemí - centrála**

Science Park Eindhoven 5110

5692 EC Son

Nizozemí

Telefon: [phone]

beha-amprobe.com

*(Pouze korespondence – tato adresa neslouží pro opravy nebo výměny. Žádáme evropské zákazníky, aby kontaktovali svého distributora.)

**jedna kontaktní adresa v EEA Fluke Europe BV

OBSAH

1. BEZPEČNOSTNÍ OPATŘENÍ 2
2. ÚVOD .... 3
3. SOUČÁSTI SOUPRAVY 4

3.1 Součásti soupravy ....4
3.2 Přijímač ULD-400-RE 5
3.3 Vysílač ULD-400-TE 6
3.4 Příslušenství 7

1. HLAVNÍ APLIKACE 8

4.1 Používání ultrazvukového detektoru úniků ULD-400-RE 8
4.2 Používání vysílače ultrazvukového detektoru úniků ULD-400-TE....10

1. ÚDRŽBA 11

5.1 Výměna baterií v přijímači....11
5.2 Výměna baterií ve vysílači 12
5.3 Čištění....12

1. TECHNICKÉ ÚDAJE 13

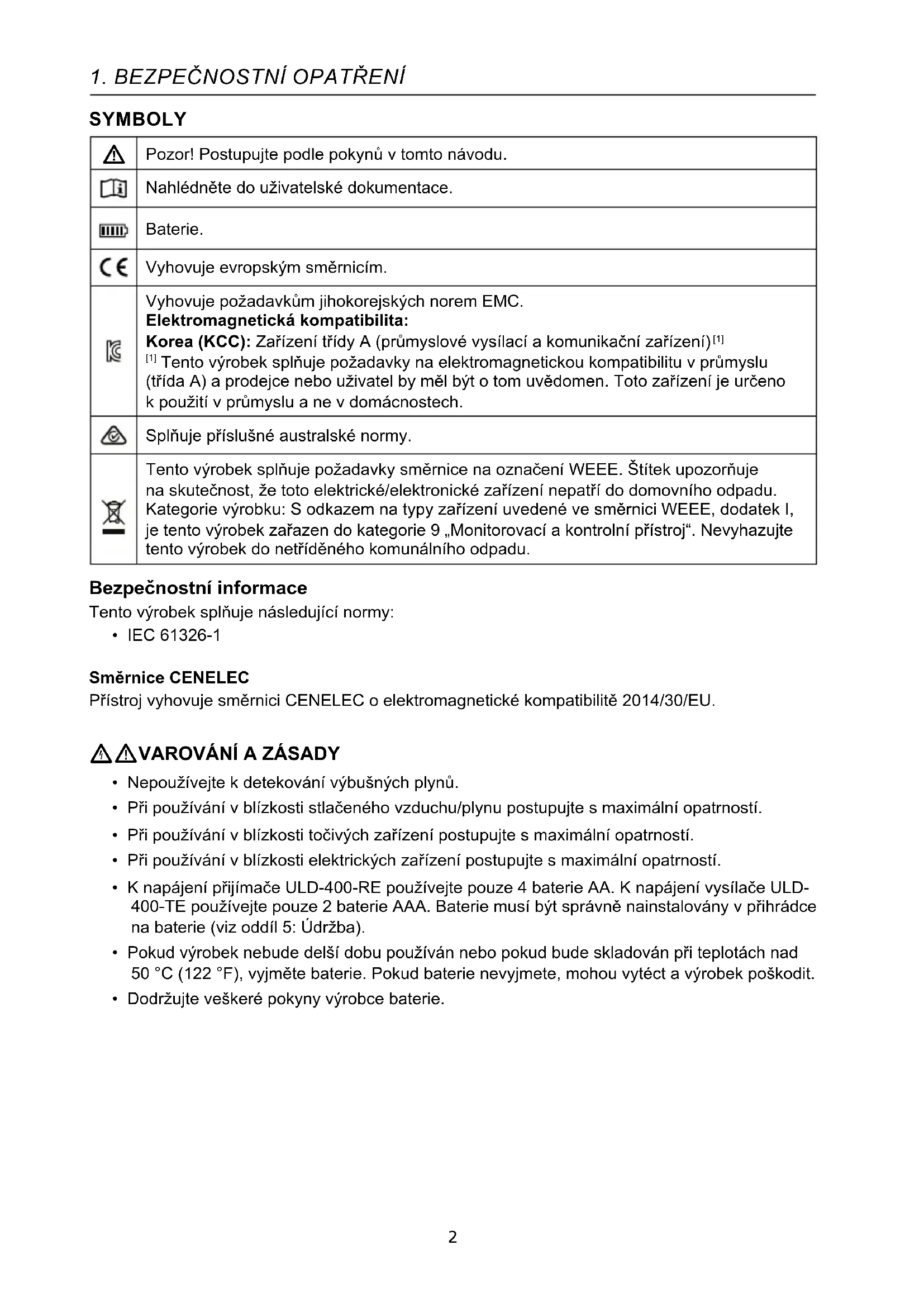

SYMBOLY

	Pozor! Postupujte podle pokynů v tomto návodu.
	Nahlédněte do uživatelské dokumentace.
	Baterie.
	Vyhovuje evropským směrnicím.
[629]	Vyhovuje požadavkům jihokorejských norem EMC.Elektromagnetická kompatibilita:Korea (KCC): Zařízení třídy A (průmyslové vysílací a komunikační zařízení)[1][1]Tento výrobek splňuje požadavky na elektromagnetickou kompatibilitu v průmyslu (třída A) a prodejce nebo uživatel by měl být o tom uvědomen. Toto zařízení je určeno k použití v průmyslu a ne v domácnostech.
	Splňuje příslušné australské normy.
	Tento výrobek splňuje požadavky směrnice na označení WEEE. Štítek upozorňuje na skutečnost, že toto elektrické/elektronické zařízení nepatří do domovního odpadu.Kategorie výrobku: S odkazem na typy zařízení uvedené ve směrnici WEEE, dodatek I, je tento výrobek zařazen do kategorie 9 „Monitorovací a kontrolní přístroj“. Nevyhazujte tento výrobek do netříděného komunálního odpadu.

Bezpečnostní informace

Tento výrobek splňuje následující normy:

- IEC 61326-1

Směrnice CENELEC

Přístroj vyhovuje směrnici CENELEC o elektromagnetické kompatibilitě 2014/30/EU.

• Nepoužívejte k detekování výbušných plynů.
• Při používání v blízkosti stlačeného vzduchu/plynu postupujte s maximální opatrností.
• Při používání v blízkosti točivých zařízení postupujte s maximální opatrností.
• Při používání v blízkosti elektrických zařízení postupujte s maximální opatrností.
• K napájení přijímače ULD-400-RE používejte pouze 4 baterie AA. K napájení vysílače ULD-400-TE používejte pouze 2 baterie AAA. Baterie musí být správně nainstalovány v přihrádce na baterie (viz oddíl 5: Údržba).
• Pokud výrobek nebude delší dobu používán nebo pokud bude skladován při teplotách nad 50 °C (122 °F), vyjměte baterie. Pokud baterie nevyjmete, mohou vytéct a výrobek poškodit.
• Dodržujte veškeré pokyny výrobce baterie.

2. ÚVOD

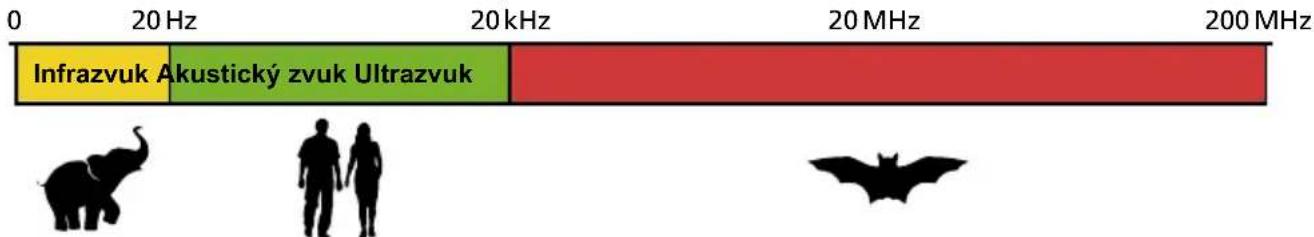

Ultrazvuk je zvuková vlna o frekvenci nad 20 kHz, která je pro lidský sluch neslyšitelná. Ultrazvuk mohou vytvářet turbulence vzduchu nebo plynu, které jsou protlačovány malou clonou. Unikající vzduch nebo plyn je obecně považován za viskózní proudění. Čím se rychlost tohoto proudění zvyšuje, tím se zvyšuje frekvence vyzařovaného ultrazvuku. Ultrazvukovou vlnu rovněž vytvářejí vibrace, pohybující se objekty nebo elektrický výboj. Tato vlna má velmi směrovou podstatu a lze ji použít k určení přesného místa úniku, vibrací nebo výboje.

Přijímač ULD-400-RE detekuje ultrazvuk v rozsahu 20 až 90 kHz. Následně tyto ultrazvukové vlny zesílí a převede na frekvence a úrovně slyšitelné lidským uchem ve sluchátkách a zobrazí je na LCD displeji. Frekvenční rozsah 20 kHz až 90 kHz je optimální pro detekování případů různých úniků ze zařízeních, jako jsou systémy HVAC a pneumatická vedení. Změna ultrazvuku ze zařízení může naznačovat, že brzy dojde k jeho selhání.

3.1 Součásti soupravy

Krabice s výrobkem by měla obsahovat následující položky:

	ULD-410-EUR ULD-420-EUR
Přijímač ULD-400-RE 1 1
VYSÍLAČ ULD-400-TE - 1
Sluchátka 1 1
Špunty do uší (pro používání s helmou)	1	1
Zesilovací parabola PB-1 1 1
Adaptér pro pružné potrubí TEA-1 1 1
Trubicový nástavec TE-1 1 1
Pevný přenosný kufřík CC-ULD-400-EUR 1 1
Baterie AA (přijímač) 4 4
Baterie AAA (vysílač) - 2
Příručka 1 1

Poznámka: V přijímači ani ve vysílači nejsou předinstalovány baterie.

3.2 Přijímač ULD-400-RE

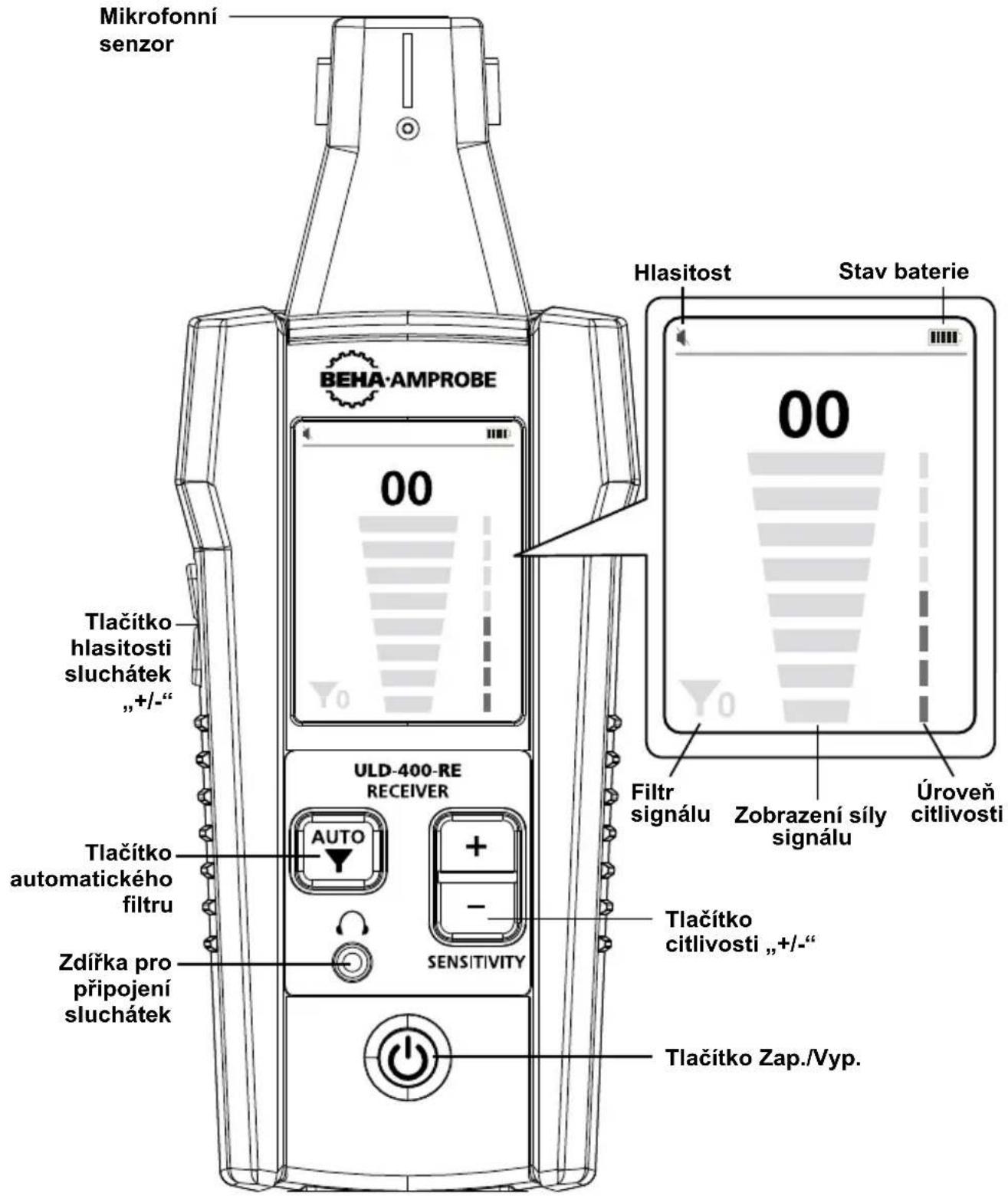

Mikrofonní senzor BEHA-AMPROBE 00 Hlasitost Stav baterie 00 Tlačítko hlasitosti sluchátek „+/-” ULD-400-RE RECEIVER AUTO + - SENSITIVITY Tlačítko automatického filtru Zdířka pro připojení sluchátek Tlačítko citlivosti „+/-” Tlačítko Zap./Vyp. Filtr signálu Zobrazení síly signálu Úroveň citlivosti

Obr. 3.2: Přijímač ULD-400-RE

3.3 Vysílač ULD-400-TE

Vysílač ULD-400-TE je součástí soupravy ULD-420-EUR a je volitelný pro soupravu ULD-410-EUR.

Pokud únik nemá dostatečný tlak, nebude možné jej přijímačem detekovat. V takovém případě lze vysílačem ULD-400-TE generovat ultrazvuk, který lze snímat přijímačem. Pro přesné určení úniku jsou ve vysílači naprogramovány tři úrovně signálu.

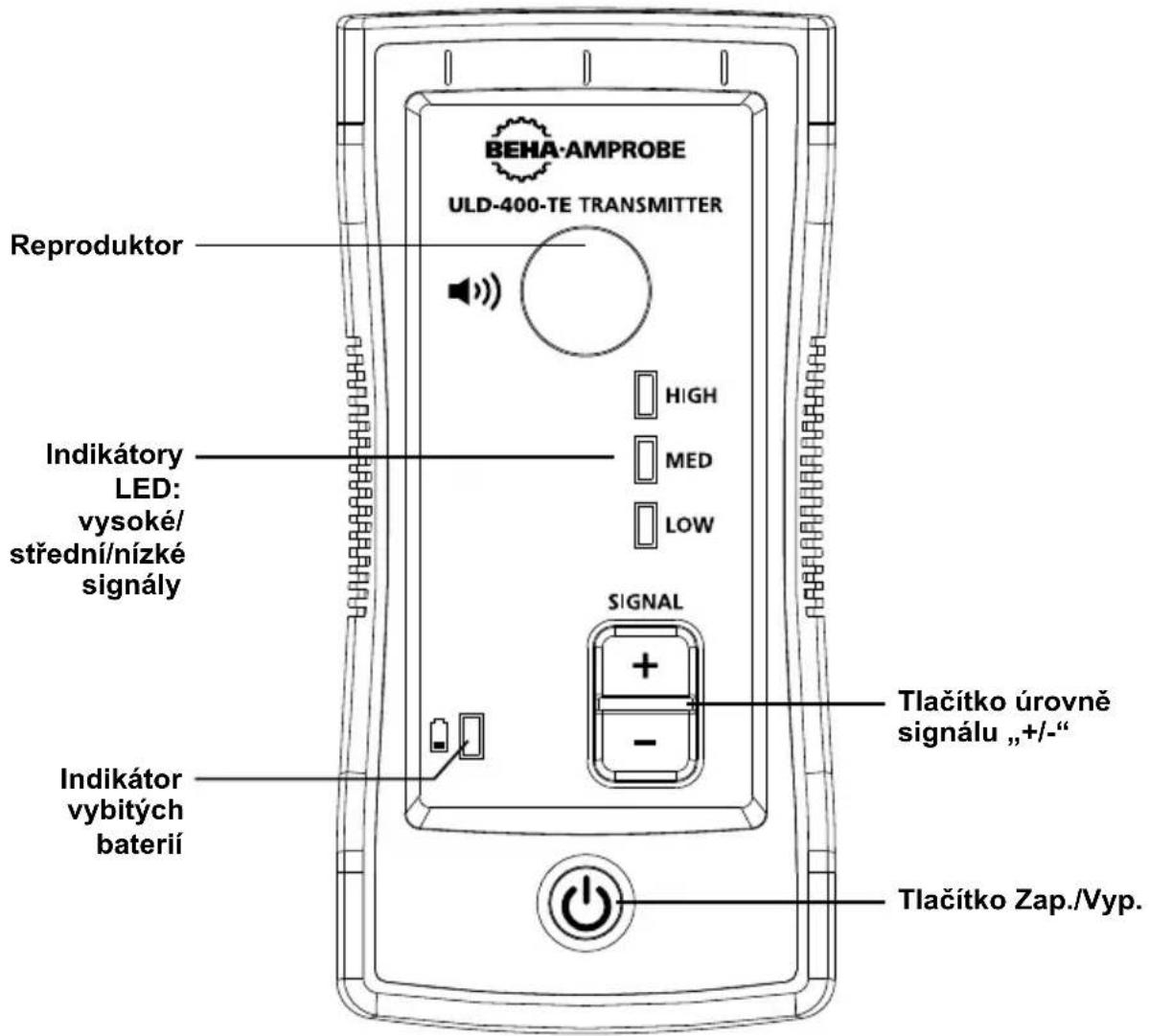

BEHA-AMPROBE ULD-400-TE TRANSMITTER Reproduktor INDIÁTORY LED: vysoké/ střední/nízké signály HIGH MED LOW SIGNAL Indikátor vybitých baterií Tlačítko úrovně signálu „+/-“ Indikátor výbitých baterií Tlačítko Zap./Vyp.

Přístroj ULD-400-EUR je dodáván s doplňkovým příslušenstvím, které je praktické pro identifikaci úniku. Po připojení sluchátek k přijímači lze slyšet únik a zjistit jeho zdroj (například syčivý zvuk úniku vzduchu na rozdíl od tikajícího zvuku elektrického výboje). Parabolický nástavec použijte pro směrování ultrazvuku směrem k senzoru ve vysoce hlučném prostředí. Trubicový nástavec s adaptérem slouží k vylepšení dosahu na těžko přístupných místech.

Poznámka: Přijímač není vybaven reproduktorem. Bez sluchátek není slyšet žádný zvuk.

Obr. 3.4: Příslušenství k přístroji ULD-400-EUR

4.1 Používání ultrazvukového detektoru úniku ULD-400-RE

1. Zapněte přijímač a připojte sluchátka do zdířky na přední straně přijímače. Lze použít libovolná standardní sluchátka s konektorem 3,5 mm.
2. Před umístěním do cílové oblasti pomocí tlačítek „+“ nebo „-“ nastavte nejvyšší citlivost síly signálu tak, aby sloupcový graf stále zobrazoval 0 nebo hodnotu blízkou 0. Pokud nelze nastavit sílu signálu a na displeji LCD se stále zobrazuje maximální hodnota bez ohledu na nastavení citlivosti, stiskněte tlačítko Filter (Filtrovat). *
3. Ohledejte cílovou oblast mikrofonním senzorem.
4. Když se přiblížíte ke zdroji úniku, vibrací nebo elektrického výboje, signál zesílí. Na displeji se bude zvyšovat číselná hodnota síly signálu a stav na sloupcovém grafu.
5. Sloupcový graf ukazuje pouze relativní měření. Když intenzita signálu dosáhne maxima, snižte citlivost stisknutím tlačítka citlivosti „-“ tak, aby byl zobrazovaná intenzita signálu nižší než 75. Tento postup zopakujte, dokud neizolujete zdroj ultrazvuku.
6. Slyšitelný zvuk vycházející ze sluchátek pomůže ověřit zdroj úniku, například syčivý zvuk úniku vzduchu na rozdíl od tikajícího zvuku elektrického výboje. Na samotném displeji přijímače se nezobrazuje údaj o zdroji úniku.

Poznámka:

• Ve velmi hlučném prostředí nasměruje ultrazvuk na senzor pomocí paraboly (PB-1).
• Pokud nelze zaměřit přijímač přímo na únik, můžete použít trubicový nástavec (TE-1 s adaptérem TEA-1).

15 88 18

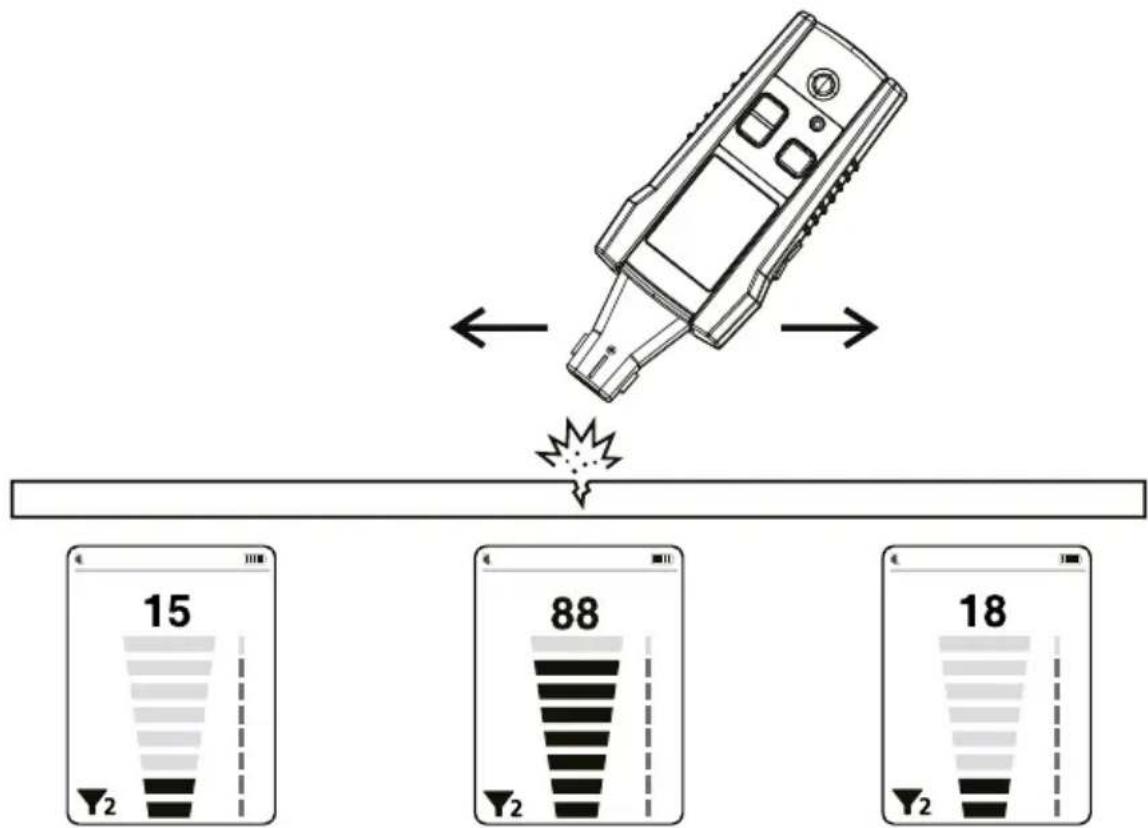

Obrázek 4.1a: Vyhledání úniku pomocí přijímače

\*Používání filtru ULD-400-RE

V některých případech může docházet k silnému ultrazvukovému šumu, který vytvářejí běžící stroje, senzory pohybu nebo jiná zařízení. Tento šum způsobí, že přijímač zobrazuje na displeji maximální sílu signálu bez ohledu na nastavení citlivosti a díky tomu nelze jej nelze použít k detekci úniků.

V takových případech stiskněte tlačítko „Filter“. Firmware přístroje automaticky detekuje hlavní šumovou frekvenci a odfiltruje ji pomocí digitálního neprůchodného filtru šířky pásma v rozmezí +/- 5 kHz. Pokud úroveň signálu neklesne téměř na 0, firmware automaticky proces zopakuje u dalších šumových frekvencí. Automaticky lze odfiltrovat až tři frekvence. Na displeji se zobrazí ikona filtru a počet použitých filtrů od nuly (není detekován žádný šum) až maximálně tři.

00 Y3

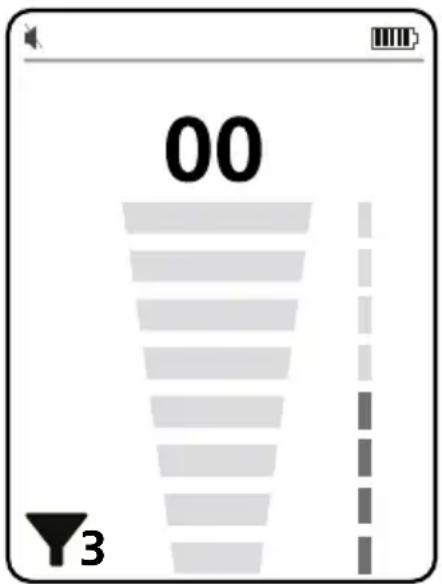

Obrázek 4.1b: Je použit filtr

Poznámka: Filtr bude použit na vizuální zobrazení signálu na displeji (číslo síly signálu a sloupcový graf). Filtr NEBUDE použit na zvukovou frekvenci, aby bylo možné zachovat původní zvuk úniku a aby mohl uživatel lépe lépe určit jeho zdroj.

Poznámka: Při práci s vysílačem nezapomeňte použít filtr na přijímač před zapnutím vysílače, nebo na místě, na kterém nelze detekovat signál vysílače. V opačném případě bude frekvence signálu vysílače odfiltrována a přijímač ji nebude moci zachytit.

4.2 Používání vysílače ultrazvukového detektoru úniků ULD-400-TE

Vysílač umožňuje detekovat pomocí ultrazvuku otvorů v místech, na kterých není žádný tlak plynu nebo vzduchu nebo tam, kde není dostatečný tlak pro detekci úniku samotným přijímačem.

Mezi typické způsoby použití patří ověřování těsnosti nebo identifikování míst úniku vzduchu, vody nebo plynu v následujících případech:

• Zásobníky kapalin nebo plynů
- Okna, dveře nebo střechy budov
- Okna a čelní skla automobilů
- Ventilátory HVAC
- Potrubí s chladivem

Při ověřování těsnosti a identifikaci možných úniku se vysílač umístí do objektu (například do zásobníku, do budovy nebo do automobilu), utěsní se vstupní otvory a pomocí přijímače se ohledá vnějšek objektu.

1. Zapněte vysílač.

2. Vyberte úroveň vstupního signálu pomocí tlačítek „+“ nebo „-“.
   Poznámka: Jako výchozí je použito vysoké nastavení. Toto nastavení se při hledání používá nejčastěji, zejména ve velkých objektech. Vysoký signál může způsobit, že přijímač zaregistruje maximální hodnotu mimo místo úniku, i když byla zvolena nejnižší citlivost. Jedním stisknutím tlačítka „-“ přejdete na střední signál a dalším stisknutím tlačítka „-“ přejdete na nízkou sílu signálu. Upravte úroveň signálu, aby bylo možné přesněji identifikovat úniky.

3. Umístěte vysílač do objektu, který má být ověřen, a zkontrolujte, zda jsou vstupní otvory uzavřené.

4. Provedte detekci úniku s přijímačem podle pokynů v části 4.1.

Obr. 4.2: Vyhledání úniku pomocí vysílače a přijímače

5.1 Výměna baterií v přijímači

V přístroji ULD-400-RE se používají čtyři baterie 1,5 V AA (LR6) (dodávané s přístrojem). Při výměně baterií postupujte podle následujících pokynů:

1. Zkontrolujte, zda je přijímač vypnutý.
2. Křížovým šroubovákem odmontujte upevňovací šroubek.
3. Sejměte kryt přihrádky baterií.
4. Vyměňte baterie podle obrázku 5.1. Polarita baterií musí odpovídat značkám v přihrádce.
5. Nasad'te víčko přihrádky baterií a zajistěte šroubkem.

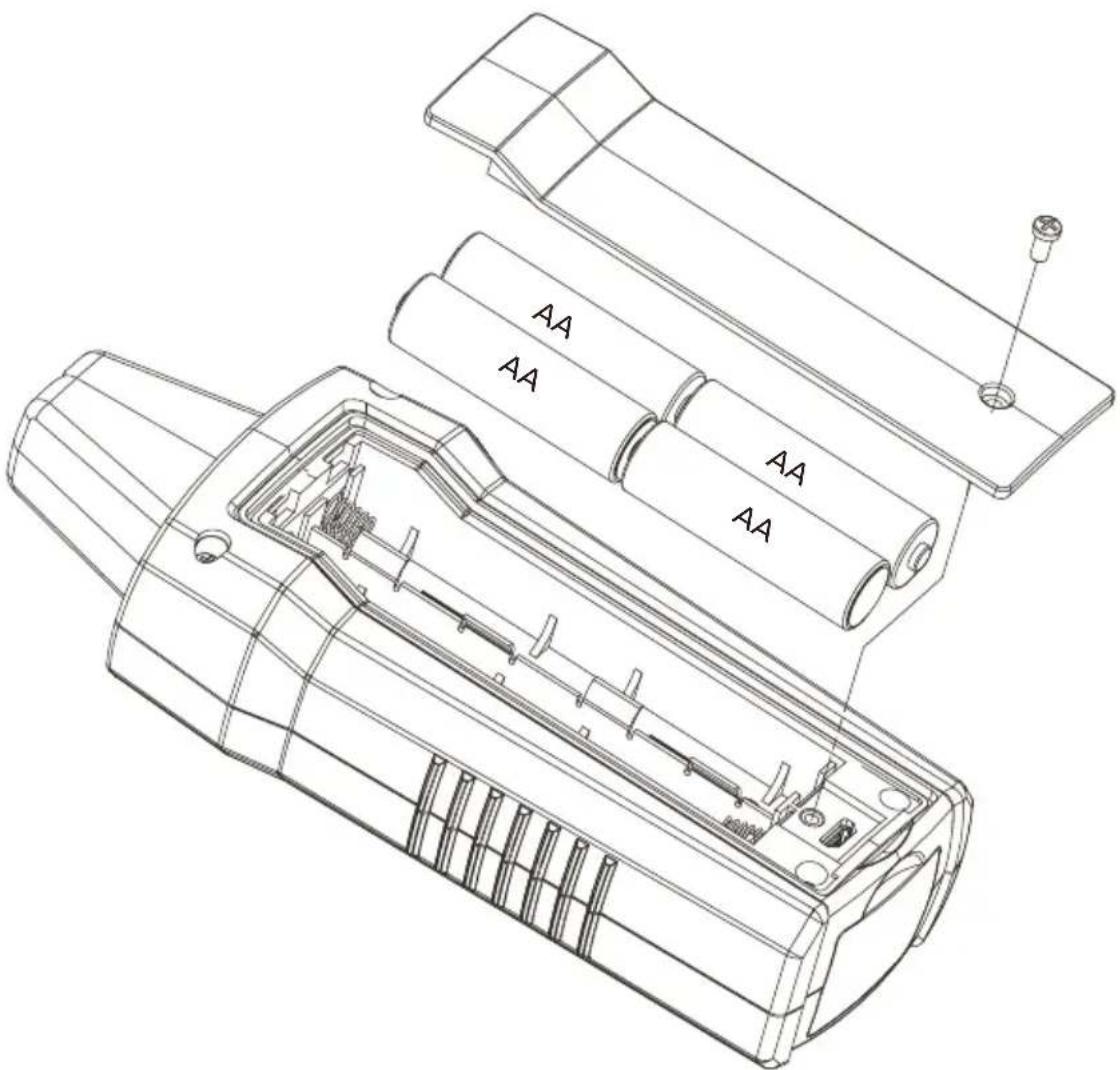

Obr. 5.1: Výměna baterií v přijímači

5.2 Výměna baterií ve vysílači

V přístroji ULD-400-TE se používají dvě baterie 1,5 V AAA (LR03) (dodávané s přístrojem ULD-420-EUR). Při výměně baterií postupujte podle následujících pokynů:

1. Zkontrolujte, zda je vysílač vypnutý.
2. Uvolněte víčko přihrádky baterií plochým šroubovákem.
3. Sejměte kryt přihrádky baterií.
4. Vyměňte baterie podle obrázku 5.2. Polarita baterií musí odpovídat značkám v přihrádce.
5. Nasad'te a zajistěte víčko přihrádky.

AAA AAA

Obr. 5.2: Výměna baterií ve vysílači

5.3 Čištění

Přístroj ULD-400-EUR postačuje pravidelně kontrolovat a čistit. Vnější povrch občas otřete mírným roztokem saponátu a vody. Pečlivě otřete měkkým hadříkem a před dalším použitím nechte zcela vyschnout. K čištění nepoužívejte aromatické uhlovodíky, benzín ani chlorovaná rozpouštědla.

Vlastnosti ULD-400-RE	ULD-400-TE
Nastavení citlivosti Ano Neuvedeno
Nastavení hlasitosti Ano Neuvedeno
Nastavení úrovně signálu	Neuvedeno Ano
Zdířka pro připojení sluchátek	Ano (kompatibilní se zvukovým konektorem 3,5 mm)	Neuvedeno
Velikost displeje LCD 6,35	cm (2,5 palce) Neuvedeno
Rozměry displeje 36,72 x 4	8,96 mm (1,45 x 1,93 palců) Neuvedeno
Rozlišení displeje 240(RGB) x 320 pixelů Neuvedeno
Typ displeje TFT-LCD (262	K) Neuvedeno
Barvy displeje True, 16bitové	Neuvedeno
Frekvenční rozsah	20 kHz - 90 kHz	Typický 40 kHz obdélníkový signal
Filtr	±5 kHz hlavní šumová frekvence, až tři filtry	Neuvedeno
Napájení	4 x 1,5 V AA (LR6) alkalické baterie	2 x 1,5 V AAA (LR03) alkalické baterie
Příkon (typicky)	75 mA	33 mA
Výdrž baterie (typicky)	105 hodin (alkalická)	60 hodin (alkalická)
Indikace nízkého stavu baterie	[IMAGE]	Ano (červený indikátor LED)
Funkce APO	60 minut při nečinnosti	60 minut při nečinnosti
Hmotnost	Cca 0,235 kg (0,518 lb)	Cca 0,152 kg (0,335 lb)
Rozměry	183 x 75 x 43 mm(7,547 x 2,984 x 1,791 palců)	137 x 65 x 33 mm(5,295 x 2,559 x 1,326 palců)
Provozní teplota -20 °C až	50 °C (-4 °F až 122 °F)
Skladovací teplota	-20 °C až 70 °C (-4 °F až 158 °F)
Provozní vlhkost	<80 % rel. vlhkosti
Stupeň znečištění	2
Ochrana	IP40
Atesty	[TTGT]
Elektromagnetická kompatibilita (EMC)	EN 61326-1Korea (KCC): Zařízení třídy A (průmyslové vysílací a komunikační zařízení)[1][1]Tento výrobek splňuje požadavky na elektromagnetickou kompatibilitu v průmyslu (třída A) a prodejce nebo uživatel by měl být o tom uvědomen. Toto zařízení je určeno k použití v průmyslu a ne v domácnostech.
