Tipo de produto	Spot de parede com sensor de movimento
Marca	Ansmann
Modelo	WFL1600S
Potência	20 W
Tensão de alimentação	220-240 V~, 50/60 Hz
Tipo de iluminação	LED integrada não substituível
Temperatura de cor	5000 K (luz do dia)
Índice de reprodução de cores (IRC)	>80 Ra
Fluxo luminoso	1800 lm
Índice de proteção	IP54 (protegido contra poeira e jatos de água)
Índice de proteção contra impactos	IK05
Classe de proteção	I (necessita de aterramento)
Dimensões do vidro (C x A x P)	177 x 127 x 4 mm
Dimensões com suporte (C x A x P)	202 x 205 x 34 mm
Peso	0,88 kg
Alcance do sensor	12 m máximo
Ângulo de detecção	100° horizontal, +10° a -80° vertical
Altura de montagem máx.	3 m
Temperatura de operação	-20 °C a +50 °C
Ajustes	Duração da iluminação (10 s a 5 min), limiar de luminosidade (0-2000 lux)
Material do vidro	Vidro de segurança não substituível
Garantia	10 anos
Utilização	Interior e exterior

Perguntas frequentes - WFL1600S ANSMANN

Como instalar o spot Ansmann WFL1600S?

Primeiro, corte a alimentação elétrica. Fixe o suporte de montagem em uma superfície sólida com parafusos e buchas adequadas (não fornecidos). Conecte os fios conforme as marcações: L (fase, marrom), N (neutro, azul) e terra (amarelo/verde). Restaure a alimentação após a montagem.

Como ajustar a duração da iluminação do sensor?

Gire a tampa do sensor 180° para acessar o botão de ajuste. Gire o botão para o símbolo '+' para uma duração mais longa (até 5 minutos) ou para '-' para uma duração mais curta (10 segundos). Cada detecção prolonga a duração ajustada.

Como ajustar o limiar de luminosidade para que o sensor ative apenas à noite?

Gire o botão de ajuste do sensor no sentido horário até o encaixe. Aguarde até escurecer, então faça uma pessoa passar na frente do sensor. Gire lentamente o botão no sentido anti-horário até que a lâmpada acenda.

O que fazer se o sensor não detectar movimentos?

Verifique se o sensor não está obstruído e se a lâmpada está corretamente alimentada. Certifique-se de que o limiar de luminosidade está adequado (se muito alto, o sensor não ativa durante o dia). Afaste fontes de luz próximas que possam interferir.

Posso substituir o LED se ele não funcionar mais?

Não, a fonte de luz é integrada e não substituível. Se o LED estiver com defeito, todo o projetor deve ser substituído.

Como limpar o spot WFL1600S?

Corte a alimentação elétrica antes da limpeza. Use um pano macio, seco ou levemente úmido (com um pouco de detergente neutro se necessário). Nunca use produtos abrasivos ou solventes.

Qual altura de montagem é recomendada?

A altura de montagem máxima é de 3 metros. Para detecção ideal, instale o spot a cerca de 2-3 metros de altura.

O spot é adequado para uso externo?

Sim, graças ao índice de proteção IP54, ele é protegido contra poeira e jatos de água. Pode ser usado ao ar livre, mas não deve ser submerso.

Qual é a garantia oferecida pela Ansmann?

A Ansmann oferece uma garantia de 10 anos no produto, desde que as instruções de uso sejam seguidas. Danos devidos ao uso inadequado não são cobertos.

O que fazer se o vidro de segurança estiver quebrado?

O vidro de segurança não é substituível. Se o vidro estiver danificado, o produto deve ser descartado de acordo com as regulamentações locais de resíduos eletrônicos.

MANUAL DE UTILIZADOR WFL1600S ANSMANN

Datos técnicos....45

Eliminación....46

TRADUÇÃO DO MANUAL ORIGINAL

REFLETOR DE PAREDE COM SENSOR

Conteúdo da embalagem ....47

Legenda....48

Utilização adequada 48

Instruções de segurança ....48

Descrição do produto ....50

Instalação....50

Ligação 52

Configurar o refletor 53

Configurar o refletor 53

INDICAÇÃO DE GARANTIA....57

CONTEÚDO DA EMBALAGEM

1x Refletor de parede com sensor

1x Manual de instruções

Ao desempacotar o produto verifique a integridade do conteúdo da embalagem e a existência de eventuais danos. Nunca utilize um produto danificado. Se verificar danos no produto contacte o seu fabricante.

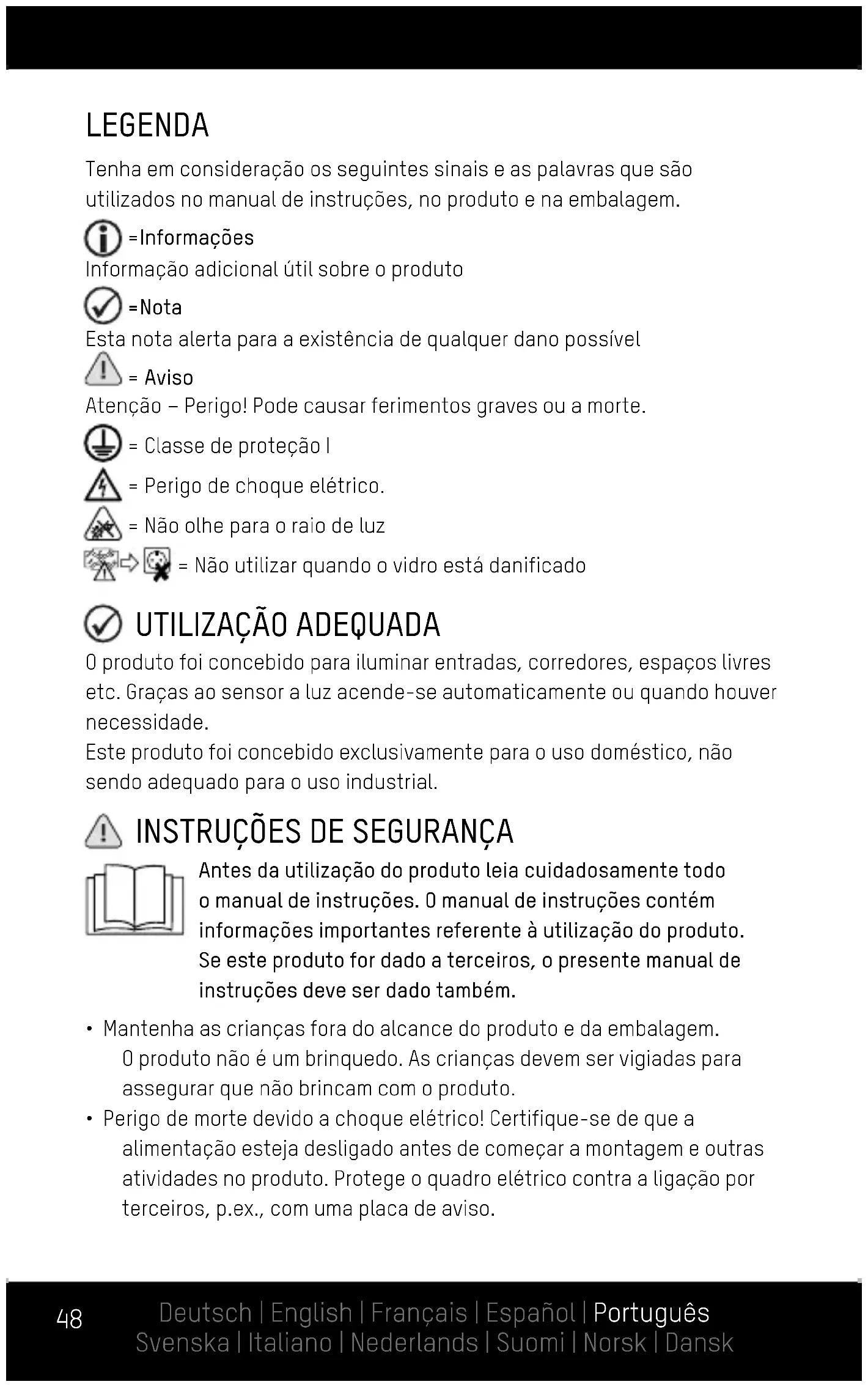

LEGENDA

Tenha em consideração os seguintes sinais e as palavras que são utilizados no manual de instruções, no produto e na embalagem.

Informação adicional útil sobre o produto

Esta nota alerta para a existência de qualquer dano possível

Atenção – Perigo! Pode causar ferimentos graves ou a morte.

Não utilizar quando o vidro está danificado

UTILIZAÇÃO ADEQUADA

O produto foi concebido para iluminar entradas, corredores, espaços livres etc. Graças ao sensor a luz acende-se automaticamente ou quando houver necessidade.

Este produto foi concebido exclusivamente para o uso doméstico, não sendo adequado para o uso industrial.

! INSTRUÇÕES DE SEGURANÇA

Antes da utilização do produto leia cuidadosamente todo o manual de instruções. O manual de instruções contém informações importantes referente à utilização do produto. Se este produto for dado a terceiros, o presente manual de instruções deve ser dado também.

• Mantenha as crianças fora do alcance do produto e da embalagem. O produto não é um brinquedo. As crianças devem ser vigiadas para assegurar que não brincam com o produto.

• Perigo de morte devido a choque elétrico! Certifique-se de que a alimentação esteja desligado antes de começar a montagem e outras atividades no produto. Protege o quadro elétrico contra a ligação por terceiros, p.ex., com uma placa de aviso.

• Antes de ligar o produto verifique sempre se a tensão de alimentação indicada na placa do produto é compatível com a tensão do local.

• A base de fixação e os materiais para fixar devem fixar o produto de forma segura. Em caso de dúvidas consulte uma pessoa qualificada.
• Aviso: Perigo de morte devido a choque elétrico! Ao fazer os orifícios certifique-se de que não danifique ligações de água, eletricidade ou telefone. Utilize um detetor de ligações.
• O produto está conforme a norma de segurança IP54: Protegido contra a entrada de pó e peças perigosas e sensíveis. Proteção contra salpicos de água. Não mergulhe o produto por baixo de água.

O grau de proteção IP só é garantido quando o produto está instalado devidamente.

• Não toque no produto com as mãos húmidas ou molhadas.
• Certifique-se de que o cabo da ligação não esteja esticado e de que não entre em contacto com objetos afiados, químicos ou solventes.
• Verifique regularmente o cabo de ligação e a ficha se apresentam danos.
• Os cabos externos e flexíveis que estão danificados só podem ser substituídos pelo fabricante, serviço de cliente ou por uma pessoa autorizada a fim de evitar perigos.

O produto pertence à classe de proteção I e deve ser ligado a um condutor de proteção.

Perigo de morte devido a choque elétrico! A utilização e montagem indevida representa um risco de choque elétrico grave. O produto só deve ligado por um eletricista qualificado!

Não olhe diretamente para o raio de luz.

Não direcione o raio de luz para a cara de outras pessoas. Se o raio de luz estiver muito tempo apontado para a cara pode causar danos na retina por radiação de luz azul.

O vidro de segurança não é substituível. Quando o vidro de proteção estiver danificado deve eliminar o produto.

- Quando o produto apresentar danos visíveis o funcionamento sem perigos já não é garantido. O produto deve ser eliminado ou reparado quando estiver danificado.

• Não tente de realizar reparações por conta própria. As reparações só devem ser efetuadas por eletricistas autorizados.
• A fonte de luz do presente refletor não é substituível. Quando a vida útil da fonte de luz termina, deve substituir o refletor todo.
• Atenção! Para a ligação só pode ser utilizado um cabo de ligação que pertence à categoria H05RN-F 3G 1 mm ^2 ou superior.

DESCRIÇÃO DO PRODUTO

(ver página 2)

1 LEDs

4 Apoio de fixação/montagem

2 Parafusos de fixação

5 Sensor

3 Cabo de ligação

INSTALAÇÃO

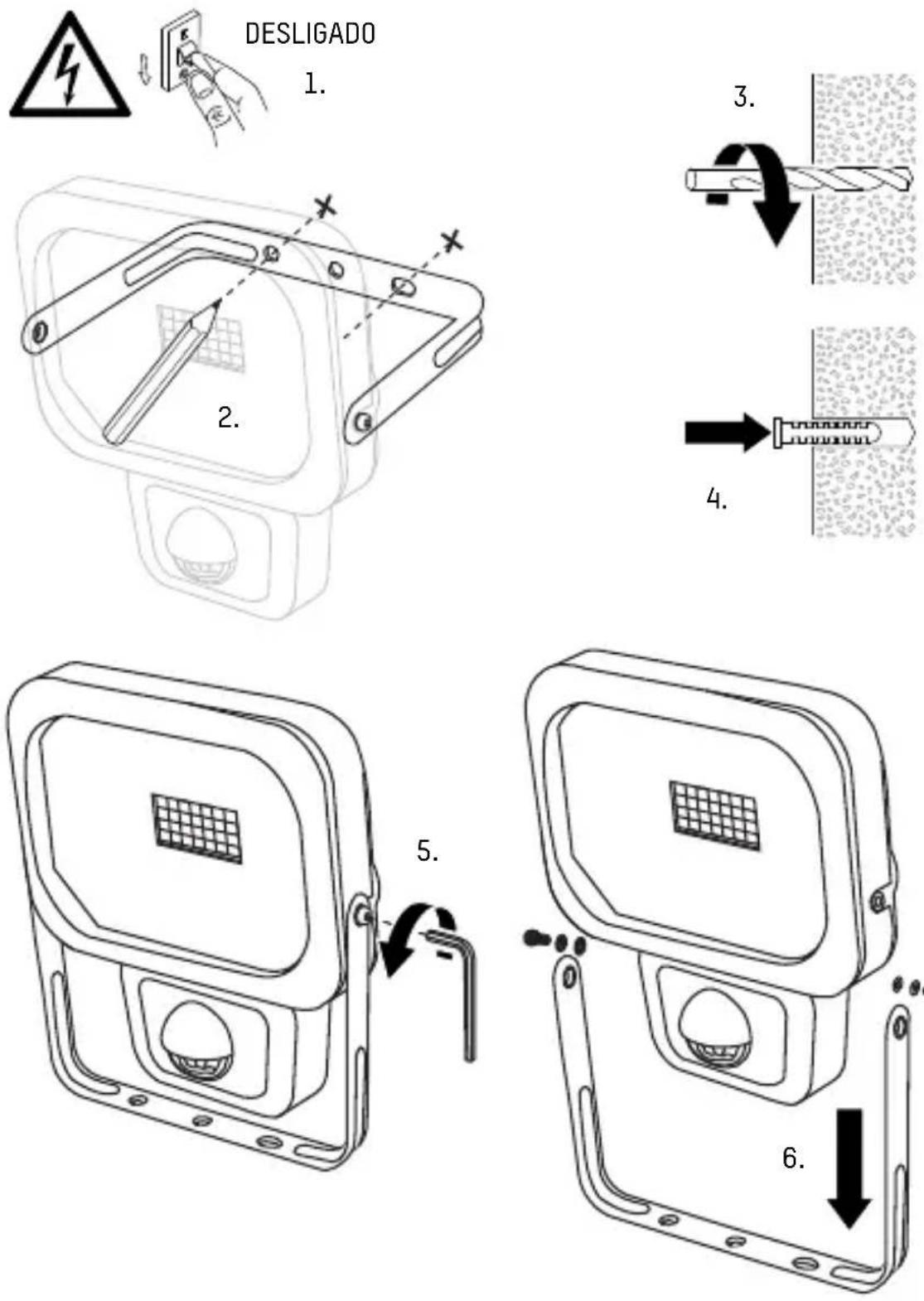

• Desligue a alimentação do cabo diretamente no quadro elétrico e protege-o contra uma ligação acidental por terceiros.
• Escolhe a posição adequada para montar o produto.

Notas:

Outras fontes de luz (p.ex., lanternas) podem afetar a função do sensor. Não monte o produto em áreas que estão iluminadas por outras fontes de luz.

Os orifícios de fixação do apoio dispõem de um diâmetro de 5 mm. Seleccione o material de montagem adequado.

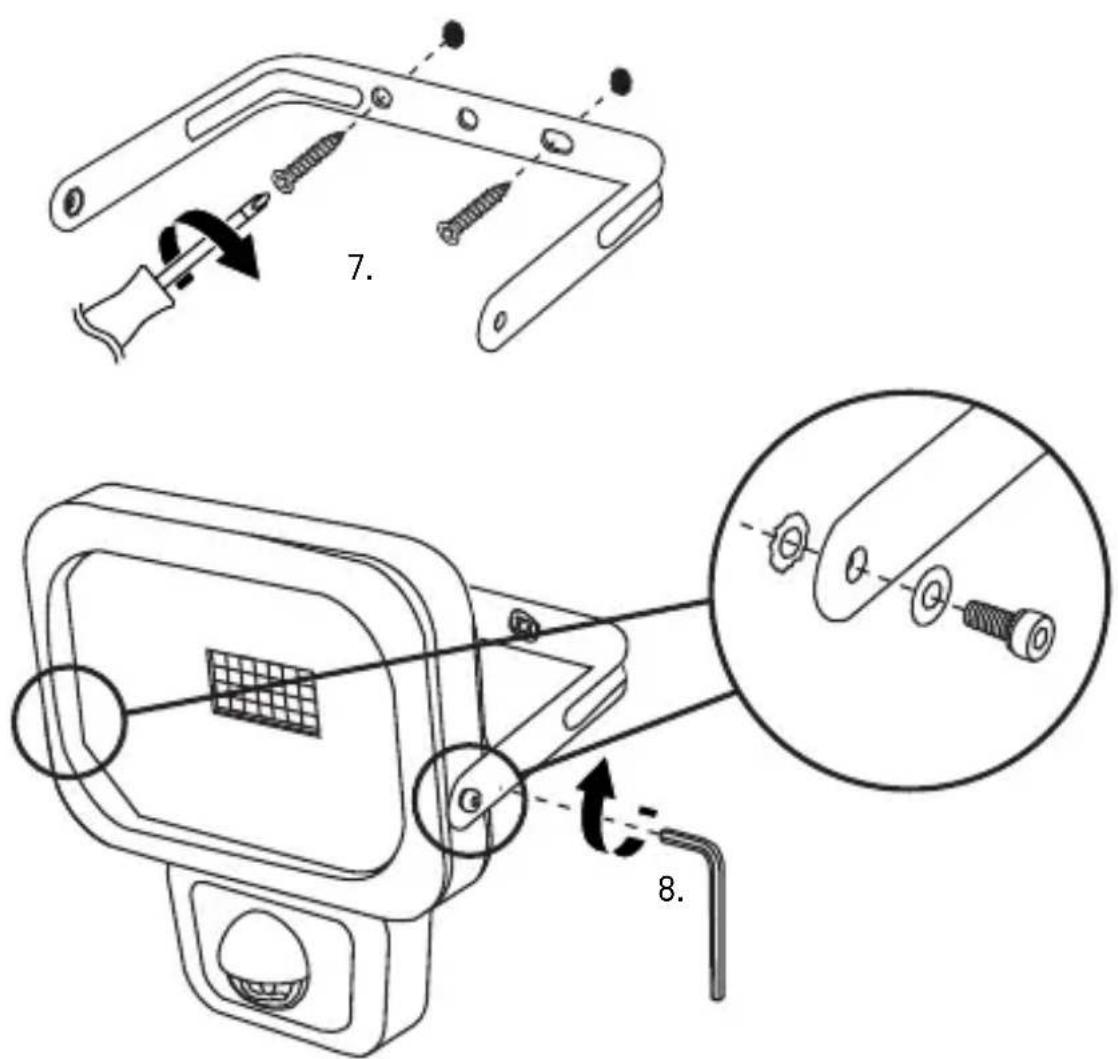

Os materiais de montagem não estão incluídos no fornecimento. Segundo o exemplo do presente manual a montagem é apresentada com 2 parafusos e 2 buchas. Se necessário podem ser utilizados outros materiais de montagem.

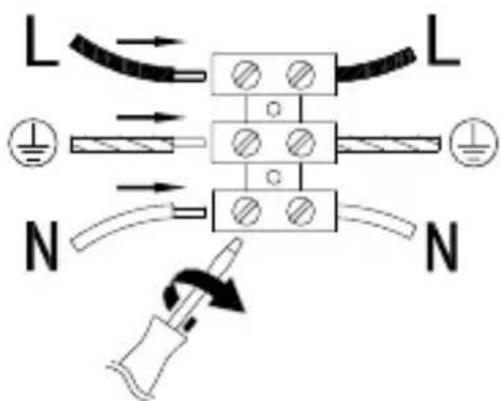

• Ligue os fios conforme as marcações:

L Fase (castanho)

Ligação à terra

(amarelo-verde)

N Neutro (azul)

L L N N

- Volte a ligar a alimentação.

CONFIGURAR O REFLETOR

- Solte os parafusos de fixação.

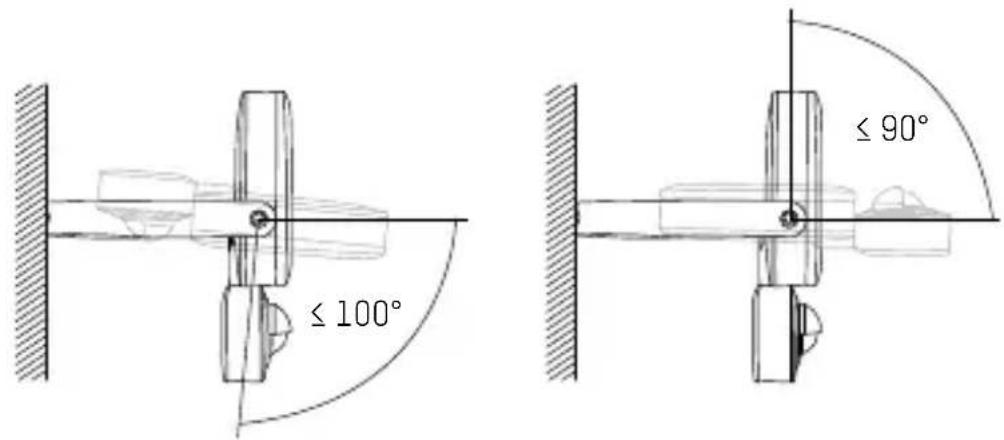

- Configure o ângulo desejado do refletor (-100° a +90°).

- Fixe os parafusos de fixação com uma chave hexagonal.

CONFIGURAR O REFLETOR

- Tempo de iluminação após a ativação: 10±5 segundos a 5±1 minutos

Tempo prolongado de iluminação

Tempo curto de iluminação

Dica: Em cada registo realizado pelo sensor prolonga-se o tempo da iluminação pelo tempo configurado.

- Condições de luz de sensibilidade do sensor (0 bis 2000 lx).

Ativado durante o dia e noite

Ativado só à noite

• Gire o regulador em sentido dos ponteiros do relógio até encaixar.
• Aguarde até houver as condições da luz onde o sensor deve reagir.
• Gire o regulador lentamente em sentido contrário dos ponteiros do relógio enquanto uma pessoa esteja a mover-se à frente do sensor até o produto ligar.

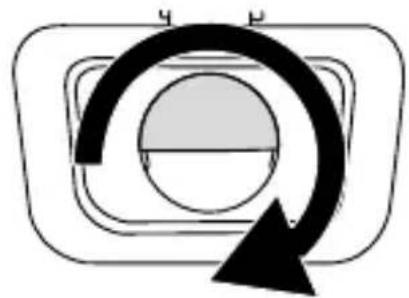

• Gire a cobertura do sensor por 180° até à posição superior.
• Se necessário posicione o sensor para a esquerda ou para a direita.

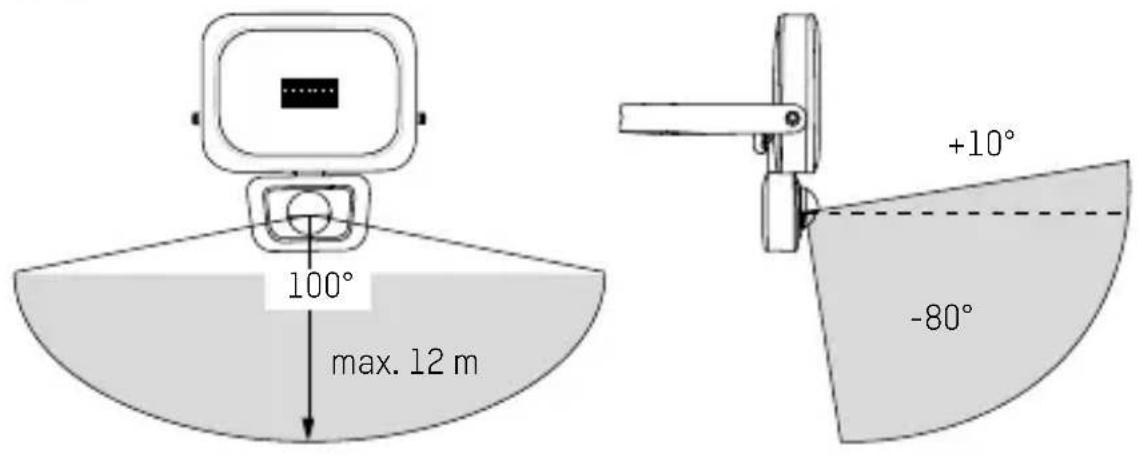

i ÁREA DE ALCANCE

100° max. 12 m +10° -80°

Dica: 0 sensor é mais sensível a movimentos que entram pelo lado na área de alcance.

i LIMPEZA

• Antes de cada limpeza desliga a alimentação elétrica do produto diretamente no quadro elétrico. Protege o produto contra a ligação não intencionada colocando uma placa de aviso no quadro elétrico.
• Para a limpeza utilize sempre um pano suave, seco ou pouco húmido (se necessário pode adicionar um pouco de detergente suave). Para a limpeza não utilize detergentes abrasivos ou solventes.

DADOS TÉCNICOS

Modelo	1600-0283:WFL800S	1600-0284:WFL1600S	1600-0285:WFL2400S
Tensão de ligação 220-240 V~, 50/60 Hz
Potência em Watt 10 W 20 W 30 W
Grau de proteção IP IP54 (proteção contra salpicos de água)
Tipo de proteção IK IK05
Classe de proteção I
Tipo de luz LED
Cor da temperatura 5000 K
Índice da reprodução decor (CRI)	>80 Ra
Tensão nominal da luz 900 lm 1800 lm 2700 lm
Superfície máxima de projeção	250 cm2	420 cm2	585 cm2
Local da montagem Interior e exterior
Altura da montagem máx. 3 m
Alcance do sensor máx. 12 m
Ângulo de alcance do sensor	Horizontal: Vertical:	100°+10° a -80°
Temperatura de funcionamento ta	-20 a +50 °C
Dimensões vidro(L x A x P) – aprox.	124 x90 x4 mm	177 x127 x4 mm	201 x146 x4 mm
Dimensões com apoio (L x A x P) – aprox.	147 x166 x42 mm	202 x205 x34 mm	231 x252 x41 mm
Peso -aprox. 0,51 kg 0,88 kg 1,31 kg

ELIMINAÇÃO

Elimine a lanterna usada de acordo com os regulamentos em vigor. O símbolo “caixote de lixo” indica que os aparelhos elétricos na EU têm de ser eliminados de forma separada dos resíduos domésticos. Aproveite os ecopontos da sua freguesia ou consulte o fornecedor onde comprou o produto.

Desta forma está a cumprir a lei obrigatória e a contribuir à proteção do ambiente.

EXONERAÇÃO

Todas as informações do presente manual podem ser alteradas sem aviso prévio. ANSMANN não se responsabiliza por danos diretos, indiretos, acidentais ou danos subsequentes que resultam de uma utilização indevida ou incumprimento das instruções de segurança do presente manual. Em caso de utilização indevida do produto não assumimos qualquer responsabilidade e não concedemos a garantia.

INDICAÇÃO DE GARANTIA

O aparelho tem uma garantia de dez anos. Em caso de danos que resultam do incumprimento do manual de instruções, a garantia fica anulada. Neste caso o direito à garantia não fica afetado.

Os nossos regulamentos da garantia podem ser consultados em www.ansmann.de

ViteNet GS 1600-0283 1600-0284 www.tuv.com ID 1419068831

O produto cumpre com as Diretivas Europeias.

1600-0285

ÖVERSÄTTNING AV BRUKSANVISNING I ORIGINAL

VÄGGSTRÅLKASTARE MED SENSOR

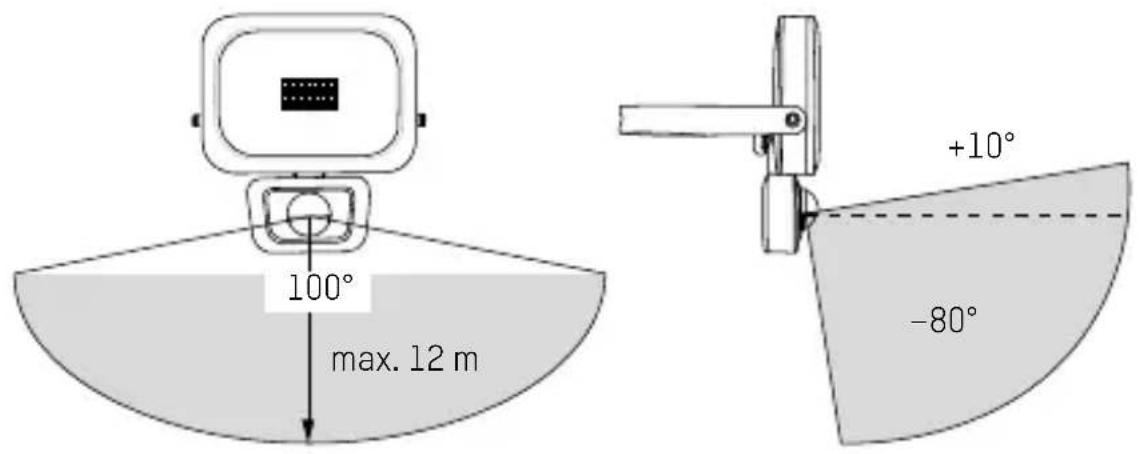

CAMPO DI RILEVAMENTO
