WFL1600S - Lampe ANSMANN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Spot mural avec capteur de mouvement
Marque	Ansmann
Modèle	WFL1600S
Puissance	20 W
Tension d'alimentation	220-240 V~, 50/60 Hz
Type d'éclairage	LED intégrée non remplaçable
Température de couleur	5000 K (lumière du jour)
Indice de rendu des couleurs (IRC)	>80 Ra
Flux lumineux	1800 lm
Indice de protection	IP54 (protégé contre la poussière et les projections d'eau)
Indice de protection contre les chocs	IK05
Classe de protection	I (nécessite une mise à la terre)
Dimensions du verre (L x H x P)	177 x 127 x 4 mm
Dimensions avec étrier (L x H x P)	202 x 205 x 34 mm
Poids	0,88 kg
Portée du capteur	12 m maximum
Angle de détection	100° horizontal, +10° à -80° vertical
Hauteur de montage max.	3 m
Température de fonctionnement	-20 °C à +50 °C
Réglages	Durée d'éclairage (10 s à 5 min), seuil lumineux (0-2000 lux)
Matériau du verre	Verre de sécurité non remplaçable
Garantie	10 ans
Utilisation	Intérieur et extérieur

FOIRE AUX QUESTIONS - WFL1600S ANSMANN

Comment installer le spot Ansmann WFL1600S ?

Coupez d'abord l'alimentation électrique. Fixez l'étrier de montage sur une surface solide à l'aide de vis et chevilles adaptées (non fournies). Raccordez les fils selon les repères : L (phase, marron), N (neutre, bleu) et la terre (jaune/vert). Remettez l'alimentation après montage.

Comment régler la durée d'éclairage du capteur ?

Tournez le couvercle du capteur à 180° pour accéder au bouton de réglage. Tournez le bouton vers le symbole '+' pour une durée plus longue (jusqu'à 5 minutes) ou vers '-' pour une durée plus courte (10 secondes). Chaque détection prolonge la durée réglée.

Comment régler le seuil de luminosité pour que le capteur s'active uniquement la nuit ?

Tournez le bouton de réglage du capteur dans le sens des aiguilles d'une montre jusqu'à l'enclenchement. Attendez que l'obscurité tombe, puis faites passer une personne devant le capteur. Tournez lentement le bouton dans le sens inverse jusqu'à ce que la lampe s'allume.

Que faire si le capteur ne détecte pas les mouvements ?

Vérifiez que le capteur n'est pas obstrué et que la lampe est correctement alimentée. Assurez-vous que le seuil de luminosité est adapté (si trop élevé, le capteur ne s'active pas en plein jour). Éloignez les sources lumineuses à proximité qui pourraient interférer.

Puis-je remplacer la LED si elle ne fonctionne plus ?

Non, la source lumineuse est intégrée et non remplaçable. Si la LED est défectueuse, l'ensemble du projecteur doit être remplacé.

Comment nettoyer le spot WFL1600S ?

Coupez l'alimentation électrique avant le nettoyage. Utilisez un chiffon doux, sec ou légèrement humide (avec un peu de produit vaisselle doux si nécessaire). N'utilisez jamais de produits abrasifs ou de solvants.

Quelle hauteur de montage est recommandée ?

La hauteur de montage maximale est de 3 mètres. Pour une détection optimale, installez le spot à environ 2-3 mètres de haut.

Le spot est-il adapté à une utilisation en extérieur ?

Oui, grâce à l'indice de protection IP54, il est protégé contre la poussière et les projections d'eau. Il peut être utilisé en extérieur, mais ne doit pas être immergé.

Quelle est la garantie offerte par Ansmann ?

Ansmann offre une garantie de 10 ans sur le produit, à condition que le mode d'emploi soit respecté. Les dommages dus à une mauvaise utilisation ne sont pas couverts.

Que faire si le verre de sécurité est cassé ?

Le verre de sécurité n'est pas remplaçable. Si le verre est endommagé, le produit doit être mis au rebut conformément aux réglementations locales sur les déchets électroniques.

MODE D'EMPLOI WFL1600S ANSMANN

Contenu de l'emballage....25

Légende des symboles....26

Utilisation prévue....26

Consignes de sécurité....26

Description du produit....28

Montage....28

Raccordement....30

Réglage de l'éclairage 31

Réglage du capteur 31

Portée de détection....33

Nettoyage....33

Données techniques....34

Mise au rebut/recyclage....35

CLAUSES DE NON-RESPONSABILITÉ....35

INFORMATION CONCERNANT LA GARANTIE....35

Contenu de l'emballage

1 Spot mural avec capteur

1 Mode d'emploi

Déballez d'abord le produit puis vérifiez l'exhaustivité de l'emballage et si des dommages sont présents. N'utilisez pas un produit endommagé ! Si vous deviez constater des dégâts sur le produit, prenez contact avec votre commerçant.

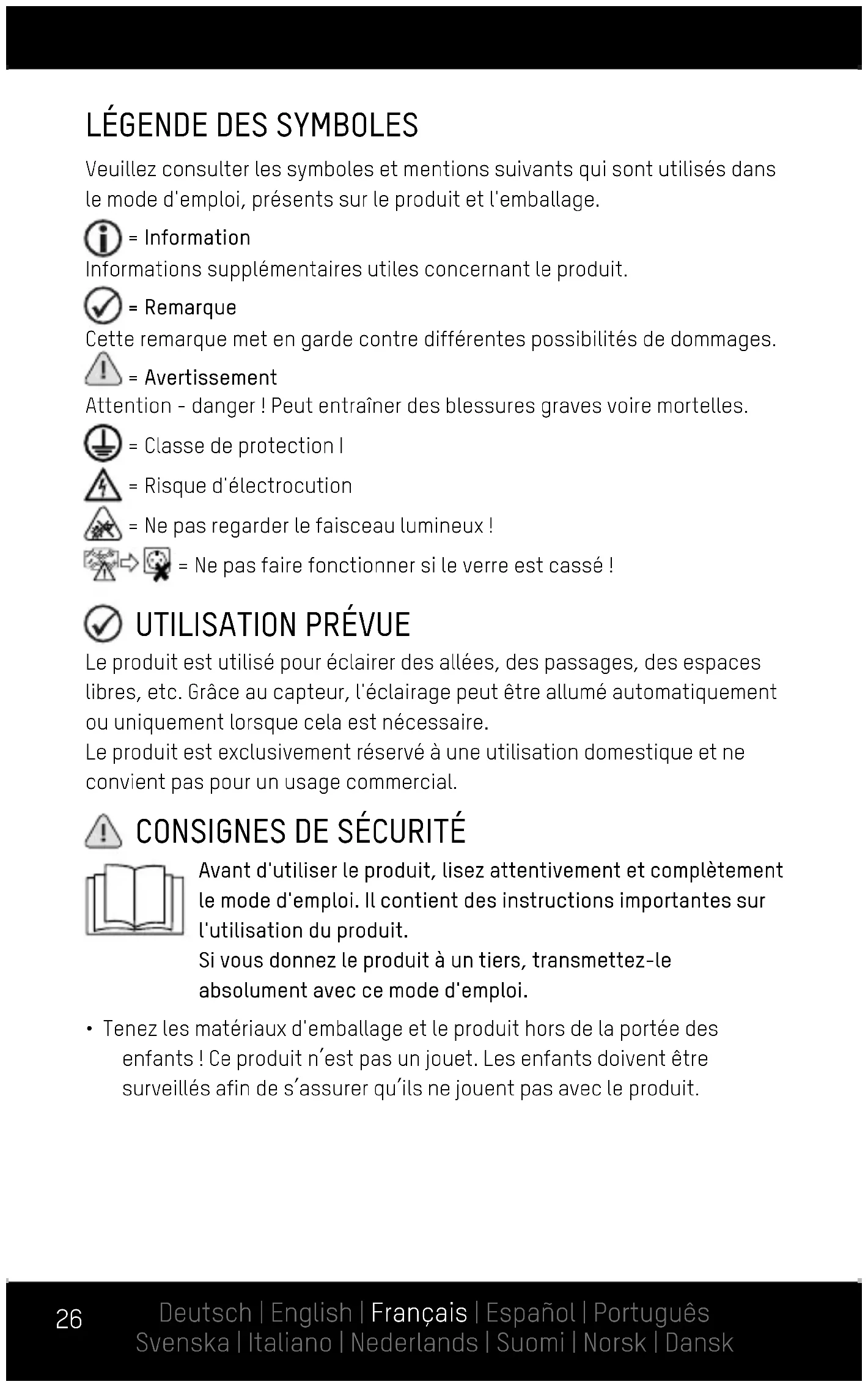

Légende des symboles

Veuillez consulter les symboles et mentions suivants qui sont utilisés dans le mode d'emploi, présents sur le produit et l'emballage.

i = Information

Informations supplémentaires utiles concernant le produit.

√ = Remarque

Cette remarque met en garde contre différentes possibilités de dommages.

⚠ = Avertissement

Attention - danger ! Peut entraîner des blessures graves voire mortelles.

= Classe de protection I

△ = Risque d'électrocution

= Ne pas regarder le faisceau lumineux!

→ = Ne pas faire fonctionner si le verre est cassé !

√ Utilisation prévue

Le produit est utilisé pour éclairer des allées, des passages, des espaces libres, etc. Grâce au capteur, l'éclairage peut être allumé automatiquement ou uniquement lorsque cela est nécessaire.

Le produit est exclusivement réservé à une utilisation domestique et ne convient pas pour un usage commercial.

Consignes de sécurité

Avant d'utiliser le produit, lisez attentivement et complètement le mode d'emploi. Il contient des instructions importantes sur l'utilisation du produit.

Si vous donnez le produit à un tiers, transmettez-le absolument avec ce mode d'emploi.

- Tenez les matériaux d'emballage et le produit hors de la portée des enfants ! Ce produit n'est pas un jouet. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec le produit.

• Risque de blessures mortelles en cas d'électrocution ! Assurez-vous toujours que l'alimentation électrique soit coupée avant d'effectuer le montage ou toute autre opération sur le produit. Sécurisez le coffret de commande contre la remise en service intempestive par un tiers, par ex. avec un panneau d'avertissement.
• Avant de brancher le produit, vérifiez toujours que la tension de réseau corresponde bien aux spécifications de son étiquette signalétique.
• La surface de montage et les matériaux de montage doivent pouvoir supporter le produit en toute sécurité. En cas de doute, contactez une personne compétente.
• Avertissement : Risque de blessures mortelles en cas d'électrocution ! Lors du perçage de trous, veillez à ne pas endommager de lignes téléphoniques, de canalisations d'eau ou de câbles électriques. Utilisez un localisateur de lignes électriques.
• Ce produit correspond à l'indice de protection IP54 : protégé contre la pénétration de poussière dans les parties dangereuses et sensibles. Étanche aux projections d'eau. Ne plongez pas le produit dans l'eau ! Le degré de protection IP n'est garanti que si le produit est correctement monté.
• Ne saisissez pas le produit avec les mains mouillées ou humides.
• Veillez à ce que le cordon d'alimentation en électricité ne soit pas tendu et qu'il n'entre pas en contact avec des objets coupants, des produits chimiques ou des solvants.
• Vérifiez régulièrement la fiche de secteur et le cordon d'alimentation afin de détecter des dommages !
• Pour éviter tout danger, si la matière externe souple du fil électrique de cet éclairage est endommagée, il ne doit être remplacé que par le fabricant, son service technique agréé ou un technicien spécialisé.

Ce produit correspond à la classe de protection I et doit donc être branché à un conducteur de protection (relié à la terre).

Risque de blessures mortelles en cas d'électrocution! L'utilisation inappropriée, le fonctionnement et/ou le montage incorrects risquent de provoquer un choc électrique mettant en danger votre vie. Le produit doit être raccordé uniquement par un service technique spécialisé en électricité !

Ne regardez pas directement dans le faisceau lumineux !

N'éclairez pas le visage d'autres personnes. Si cela se produit trop longtemps, des composants de lumière bleue risquent de provoquer des dommages à la rétine.

Le verre de sécurité n'est pas remplaçable. Si le verre de sécurité est endommagé, le produit doit être mis au rebut.

• Une utilisation sans danger n'est plus possible si le produit est visiblement endommagé. Si le produit est endommagé, il doit être mis au rebut ou réparé.
• Ne réparez pas le produit vous-même ! Laissez seulement un service technique spécialisé en électricité effectuer les réparations.
• La source d'éclairage de cette lampe n'est pas remplaçable. Si la durée de vie de la source d'éclairage est terminée, le projecteur dans son ensemble doit être remplacé.
• Attention! Vous ne pouvez utiliser qu'un câble de raccordement de la catégorie H05RN-F 3G 1 mm² ou de meilleure qualité pour le branchement.

Description du produit

(voir page 2)

1 LED

4 Étrier de retenue/montage

2 Vis de blocage

5 Capteur

3 Cordon d'alimentation

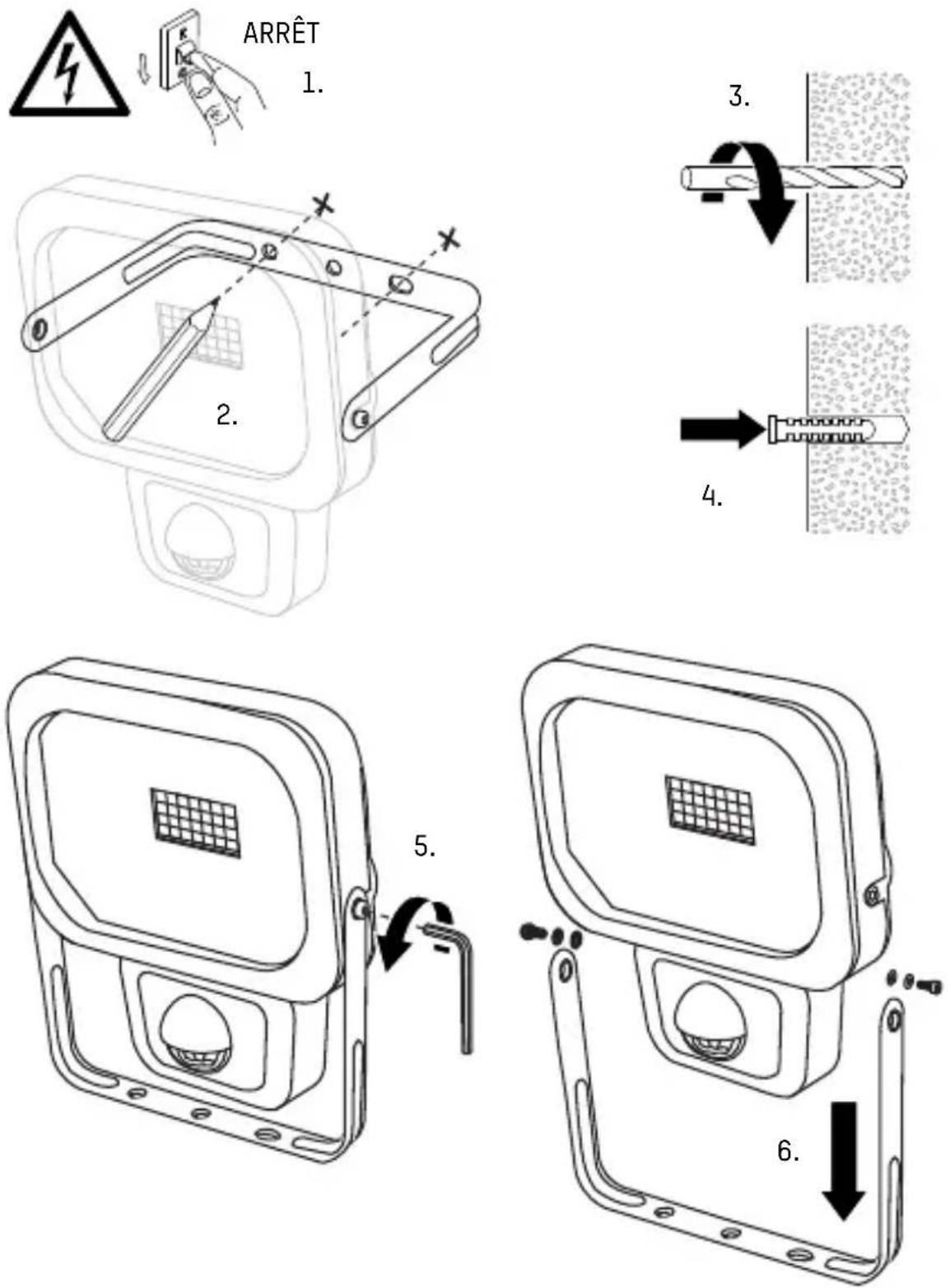

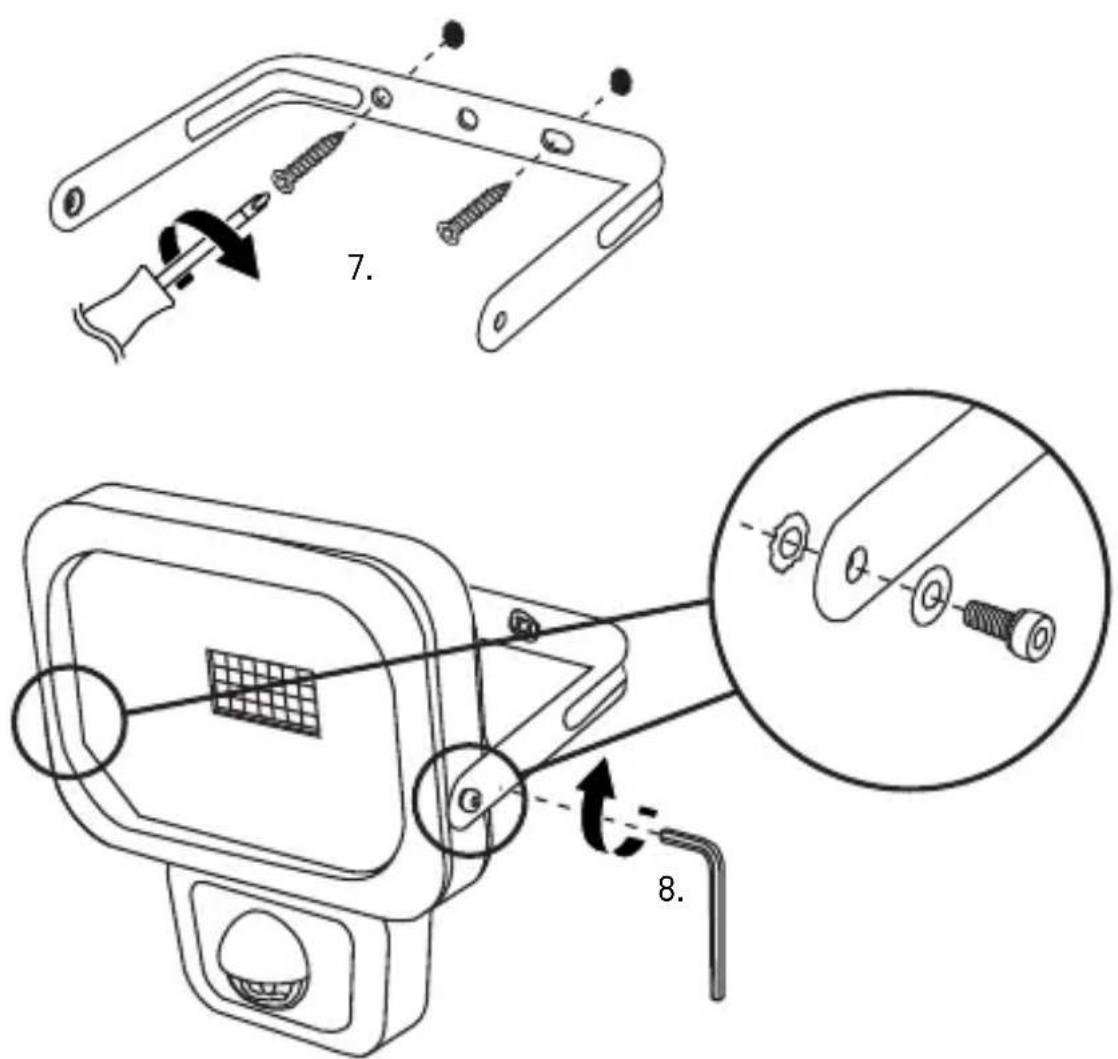

Montage

• Coupez l'alimentation électrique du câble directement au coffret de commande et protégez la coupure contre toute remise en service intempestive par un tiers.
• Choisissez un emplacement de montage approprié au produit !

Remarques :

d'autres sources lumineuses (par ex. des lampadaires) peuvent porter atteinte à la fonction du capteur, c'est pourquoi le produit ne doit pas être installé dans la zone d'influence d'autres sources d'éclairage; les trous de fixation de l'étrier ont un diamètre de 5 mm, par conséquent, choisissez les matériaux de montage qui conviennent;

les matériaux de montage ne sont pas fournis; le montage avec 2 vis et 2 chevilles est donné comme exemple dans ce mode d'emploi, mais selon vos besoins, vous pouvez utiliser d'autres matériaux de montage.

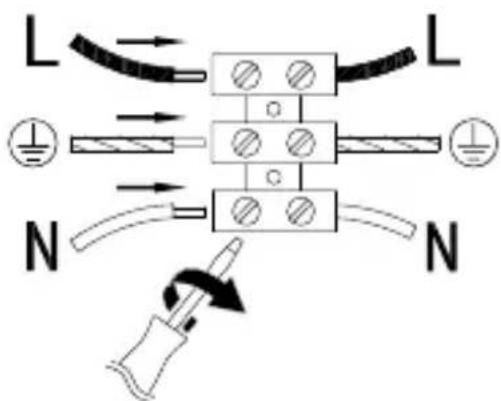

- Branchez les fils conformément aux repères :

L Phase (marron)

Mise à la terre

(jaune+vert)

N Neutre (bleu)

L L N N

- Remettez l'alimentation électrique.

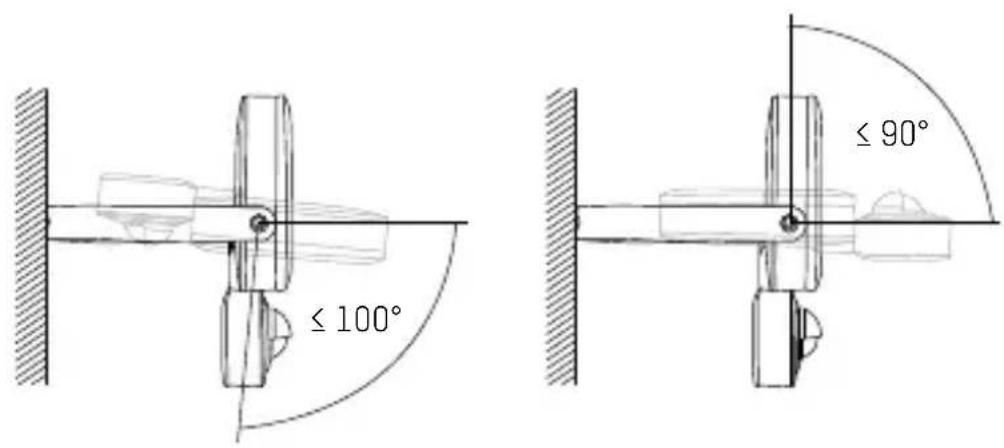

Réglage de l'éclairage

• Desserrez les vis de blocage.

- Ajustez l'angle d'éclairage du spot désiré (- 100° à + 90°).

- Resserrez les vis de blocage avec une clé mâle pour vis à six pans.

Réglage du capteur

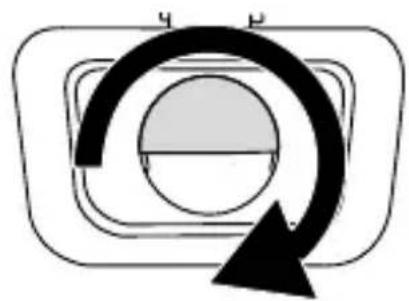

• Tournez le couvercle du capteur à 180°.

- Durée d'éclairage après une mise en service : 10±5 secondes à 5±1 minutes

Durée d'éclairage plus longue

Durée d'éclairage plus courte

Remarque : À chaque saisie du capteur, la durée d'éclairage est prolongée de la durée réglée.

- Conditions d'éclairage, qui permet au capteur de réagir (0 à 2000 lx).

Activé seulement la nuit

• Tournez le bouton de réglage dans le sens des aiguilles d'une montre jusqu'à l'enclenchement.
• Attendez que les conditions d'éclairage permettant au capteur de réagir soient atteintes.
• Prévoyez qu'une autre personne se déplace devant le capteur avant de tourner lentement le bouton de réglage dans le sens inverse des aiguilles d'une montre jusqu'à ce que celui-ci se mette en marche.
• Tournez le couvercle du capteur à 180° vers la position haute.
• Alignez si besoin le capteur vers la gauche ou la droite.

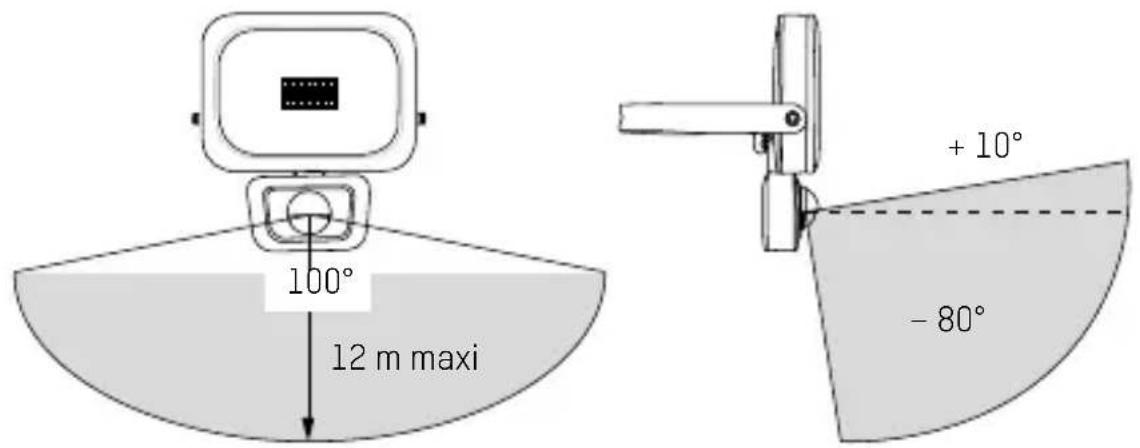

100° 12 m maxi + 10° - 80°

Remarque : le capteur est plus sensible aux mouvements qui traversent son champ de détection.

I NETTOYAGE

• Coupez l'alimentation en courant à partir du coffret de commande avant chaque nettoyage du produit. Sécurisez le produit contre toute remise en service intempestive par un tiers, en plaçant par ex. un panneau d'avertissement sur le coffret de commande.
• Pour le nettoyage, utilisez uniquement un chiffon doux, sec ou légèrement humide (avec éventuellement un produit à vaisselle doux). Lors du nettoyage, n'utilisez en aucun cas de produits récurants ou des solvants.

DONNÉES TECHNIQUES

Modèle	1600-0283 :WFL800S	1600-0284 :WFL1600S	1600-0285 :WFL2400S
Tension de raccordement 220-240 V~, 50/60 Hz
Puissance en watt 10 W 20 W 30 W
Indice de protection IP	IP54 (protégé contre les projections d'eau)
Indice de protection IK IK05
Classe de protection I
Type d'éclairage LED
Température de la couleur 5000 K
Indice de rendu des couleurs (IRC)	>80 Ra
Flux lumineux nominal 900 lm 1800 lm 2700 lm
Surface maximale de projection	250 cm2	420 cm2	585 cm2
Emplacement de montage intérieur et extérieur
Hauteur de montage 3 m maxi
Portée du capteur 12 m maxi
Angle de détection du capteur	Horizontal : 100°Vertical: + 10° à - 80°
Température de fonctionnement ta	de - 20 à + 50 °C
Dimensions du verre(l x H x P) - env.	124 x90 x4 mm	177 x127 x4 mm	201 x146 x4 mm
Dimensions avec étrier (l x H x P) - env.	147 x166 x42 mm	202 x205 x34 mm	231 x252 x41 mm
Poids - env.	0,51 kg	0,88 kg	1,31 kg

Mise au rebut/recyclage

Recyclez l'éclairage inutilisable conformément aux dispositions légales. Le sigle d'identification « poubelle » indique que les appareils électriques ne doivent pas être jetés dans les ordures ménagères dans l'UE. Veuillez utiliser les systèmes de retour et de collecte de votre municipalité ou contacter le détaillant où le produit a été acheté.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

Clauses de non-responsabilité

Les informations contenues dans ce mode d'emploi peuvent être modifiées sans préavis. ANSMANN décline toute responsabilité pour les dommages directs, indirects, accidentels ou autres, ou les dégâts consécutifs résultant d'une mauvaise manipulation ou du non-respect des instructions contenues dans ce mode d'emploi. Si le produit est utilisé de manière incorrecte, nous déclinons toute responsabilité et n'accordons aucun recours ou aucune garantie.

Information concernant la garantie

Nous offrons une garantie de 10 ans sur le produit. Aucune garantie ne peut être accordée si des dommages sur le produit résultent du non-respect du mode d'emploi.

Votre demande de garantie légale n'est pas affectée ici.

Vous trouverez nos conditions de garantie en ligne à l'adresse www. ansmann. de

Le produit est conforme aux exigences des directives européennes.

www. tuv. com ID 1419068831

1600-0283 1600-0284

www. tuv. com ID 1419068822

1600-0285

FR Cet apparell et ses accessoires se recyclent À DÉPOSER EN MAGASIN À DÉPOSER EN DÉCHÉTERIE OU

Points de collecte sur www. quefairedemesdechets. fr Privilégiez la réparation ou le don de votre appareil !
