Producttype	Muurlamp met bewegingssensor
Merk	Ansmann
Model	WFL1600S
Vermogen	20 W
Voedingsspanning	220-240 V~, 50/60 Hz
Verlichtingstype	Geïntegreerde LED, niet vervangbaar
Kleurtemperatuur	5000 K (daglicht)
Kleurweergave-index (CRI)	>80 Ra
Lichtstroom	1800 lm
Beschermingsgraad	IP54 (beschermd tegen stof en spatwater)
Schokbestendigheid	IK05
Beschermingsklasse	I (vereist aarding)
Afmetingen glas (L x H x D)	177 x 127 x 4 mm
Afmetingen met beugel (L x H x D)	202 x 205 x 34 mm
Gewicht	0,88 kg
Sensorbereik	maximaal 12 m
Detectiehoek	100° horizontaal, +10° tot -80° verticaal
Maximale montagehoogte	3 m
Bedrijfstemperatuur	-20 °C tot +50 °C
Instellingen	Verlichtingsduur (10 s tot 5 min), lichtniveau (0-2000 lux)
Materiaal glas	Veiligheidsglas, niet vervangbaar
Garantie	10 jaar
Gebruik	Binnen en buiten

Veelgestelde vragen - WFL1600S ANSMANN

Hoe installeer ik de Ansmann WFL1600S-spot?

Schakel eerst de stroomtoevoer uit. Bevestig de montagebeugel op een stevige ondergrond met behulp van geschikte schroeven en pluggen (niet meegeleverd). Sluit de draden aan volgens de markeringen: L (fase, bruin), N (nul, blauw) en aarde (geel/groen). Zet de stroom weer aan na montage.

Hoe stel ik de verlichtingsduur van de sensor in?

Draai de sensorafdekking 180° om toegang te krijgen tot de instelknop. Draai de knop naar '+' voor een langere duur (tot 5 minuten) of naar '-' voor een kortere duur (10 seconden). Elke detectie verlengt de ingestelde duur.

Hoe stel ik het lichtniveau in zodat de sensor alleen 's nachts activeert?

Draai de instelknop van de sensor met de klok mee tot hij vastklikt. Wacht tot het donker wordt, laat dan een persoon voor de sensor langs lopen. Draai de knop langzaam tegen de klok in tot de lamp aangaat.

Wat moet ik doen als de sensor geen beweging detecteert?

Controleer of de sensor niet geblokkeerd is en of de lamp correct van stroom wordt voorzien. Zorg ervoor dat het lichtniveau geschikt is (als het te hoog is, activeert de sensor niet overdag). Houd nabijgelegen lichtbronnen die kunnen interfereren op afstand.

Kan ik de LED vervangen als ze niet meer werkt?

Nee, de lichtbron is geïntegreerd en niet vervangbaar. Als de LED defect is, moet de hele schijnwerper worden vervangen.

Hoe reinig ik de WFL1600S-spot?

Schakel de stroomtoevoer uit voor het reinigen. Gebruik een zachte, droge of licht vochtige doek (met een beetje mild afwasmiddel indien nodig). Gebruik nooit schurende producten of oplosmiddelen.

Welke montagehoogte wordt aanbevolen?

De maximale montagehoogte is 3 meter. Voor optimale detectie installeert u de spot op ongeveer 2-3 meter hoogte.

Is de spot geschikt voor buitengebruik?

Ja, dankzij de beschermingsgraad IP54 is hij beschermd tegen stof en spatwater. Hij kan buiten worden gebruikt, maar mag niet worden ondergedompeld.

Welke garantie biedt Ansmann?

Ansmann biedt een garantie van 10 jaar op het product, op voorwaarde dat de gebruiksaanwijzing wordt nageleefd. Schade door verkeerd gebruik is niet gedekt.

Wat moet ik doen als het veiligheidsglas gebroken is?

Het veiligheidsglas is niet vervangbaar. Als het glas beschadigd is, moet het product worden afgevoerd volgens de plaatselijke voorschriften voor elektronisch afval.

GEBRUIKSAANWIJZING WFL1600S ANSMANN

Verklaring van de symbolen 81

Beoogd gebruik....81

Veiligheidsinstructies....81

Productbeschrijving....83

Installatie 83

Aansluiting 85

Breedstraler instellen....86

Bewegingsdetector instellen 86

Detectiegebied....88

Schoonmaken 88

Technische Gegevens....89

Verwijdering....90

AANSPRAKELIJKHEIDSUITSLUITING....90

GARANTIEBEWIJS....90

LEVERINGSOMVANG

1x Muurstraler met bewegingsdetector

1x Gebruiksaanwijzing

Pak het product eerst uit en controleer of er niets ontbreekt en of er geen sprake is van beschadigingen. Gebruik het product niet als het beschadigd is. Mocht u constateren dat het product beschadigd is, neem dan contact op met de verkoper.

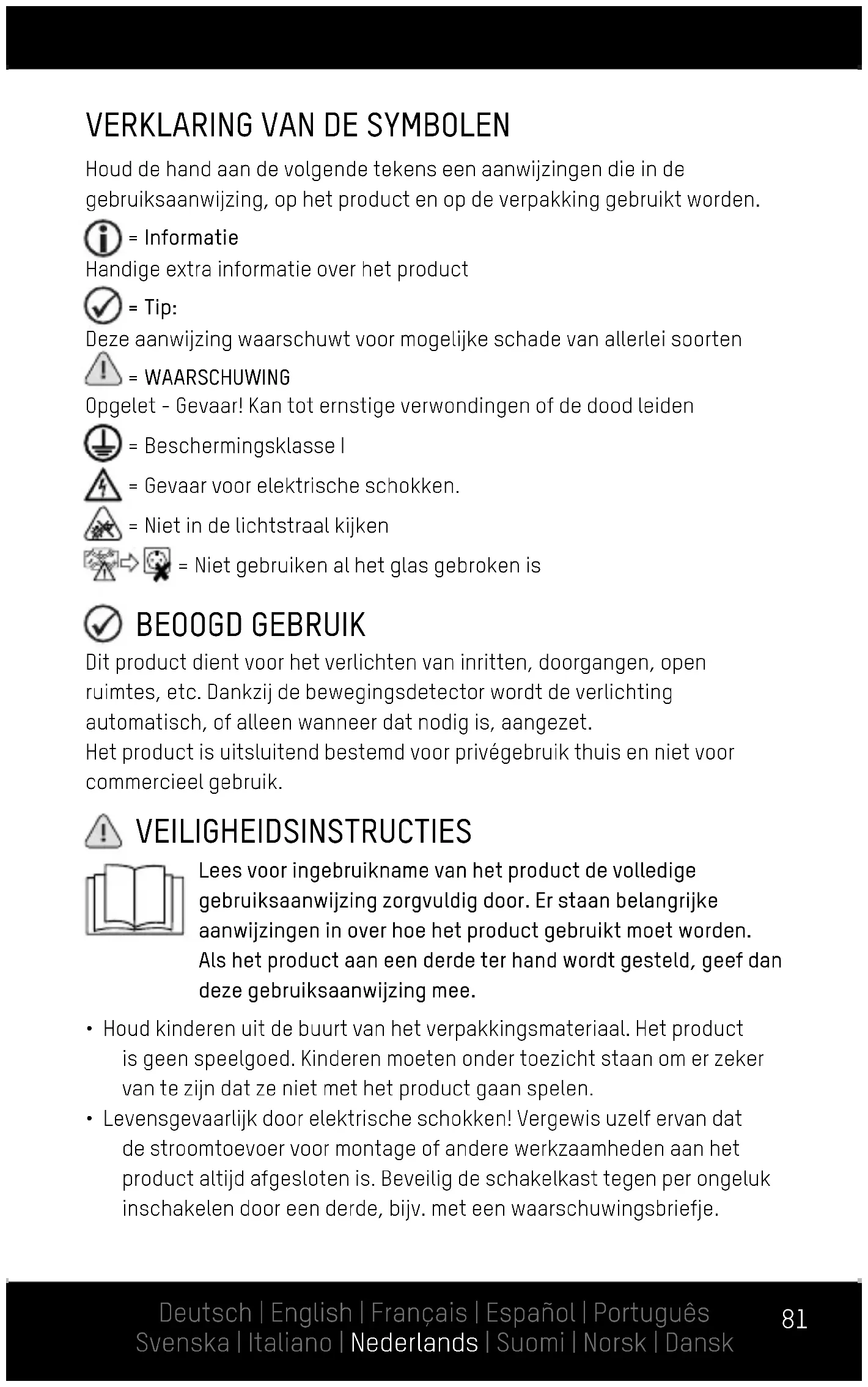

VERKLARING VAN DE SYMBOLEN

Houd de hand aan de volgende tekens een aanwijzingen die in de gebruiksaanwijzing, op het product en op de verpakking gebruikt worden.

i = Informatie

Handige extra informatie over het product

√ = Tip:

Deze aanwijzing waarschuwt voor mogelijke schade van allerlei soorten

! = WAARSCHUWING

Opgelet - Gevaar! Kan tot ernstige verwondingen of de dood leiden

= Beschermingsklasse I

4 = Gevaar voor elektrische schokken.

= Niet in de lichtstraal kijken

Niet gebruiken al het glas gebroken is

BEOOGD GEBRUIK

Dit product dient voor het verlichten van inritten, doorgangen, open ruimtes, etc. Dankzij de bewegingsdetector wordt de verlichting automatisch, of alleen wanneer dat nodig is, aangezet.

Het product is uitsluitend bestemd voor privégebruik thuis en niet voor commercieel gebruik.

! VEILIGHEIDSINSTRUCTIES

Lees voor ingebruikname van het product de volledige gebruiksaanwijzing zorgvuldig door. Er staan belangrijke aanwijzingen in over hoe het product gebruikt moet worden. Als het product aan een derde ter hand wordt gesteld, geef dan deze gebruiksaanwijzing mee.

• Houd kinderen uit de buurt van het verpakkingsmateriaal. Het product is geen speelgoed. Kinderen moeten onder toezicht staan om er zeker van te zijn dat ze niet met het product gaan spelen.

• Levensgevaarlijk door elektrische schokken! Vergewis uzelf ervan dat de stroomtoevoer voor montage of andere werkzaamheden aan het product altijd afgesloten is. Beveilig de schakelkast tegen per ongeluk inschakelen door een derde, bijv. met een waarschuwingsbriefje.

• Controleer altijd of de netspanning overeenkomt met wat aangegeven staat op het typeplaatje van het product voordat u dit aansluit.

• De ondergrond waarop en het materiaal waarmee het product wordt bevestigd, moeten stevig genoeg zijn. Neem bij twijfel contact op met een vakman.
• Waarschuwing: Levensgevaarlijk door elektrische schokken! Let op dat u tijdens het boren van de gaten geen water-, stroom- of telefoonleidingen beschadigt. Gebruik een kabelzoeker.
• Dit product is conform beschermingswijze IP54: Beschermd tegen het binnendringen van stof in gevaarlijke en gevoelige onderdelen. Beschermd tegen spatwater. Product niet in water onderdompelen. De IP-beschermingswijze is alleen gegarandeerd als het product op de juiste wijze is geïnstalleerd.
• Raak het product nooit aan met natte of vochtige handen.
• Zorg ervoor dat de aansluitkabel niet strak gespannen is of in contact komt met scherpe voorwerpen, chemicaliën of oplosmiddelen.
• Controleer regelmatig of het aansluitsnoer en de netstekker mogelijk beschadigd zijn.
• Om gevaar te vermijden mag de beschadigde flexibele buitenleiding van deze straler alleen door de fabrikant, zijn serviceagent of een vergelijkbare vakman vervangen worden.

Het product voldoet aan de eisen van beschermingsklasse I en moet daarom aangesloten worden op een geaard stopcontact.

Levensgevaarlijk door elektrische schokken! Onoordeelkundig gebruik, bediening of installatie brengt het risico op een levensgevaarlijke schok met zich mee. Het product mag uitsluitend door een vakkundige elektricien worden aangesloten.

Kijk niet direct in de lichtstraal.

Schijn ander mensen niet in hun gezicht. Gebeurt dit toch te lang, dan is dat door het blauwe licht van de straal gevaarlijk voor het netvlies.

Het veiligheidsglas kan niet worden vervangen. Als het veiligheidsglas beschadigd is, moet het product worden weggegooid.

• Gebruik zonder risico's is niet langer mogelijk als het apparaat zichtbare beschadigingen vertoont. Gooi het apparaat weg of repareen het als het beschadigd is.
• Repareer het product nooit zelf! Laat reparaties alleen uitvoeren door een elektricien.
• De lichtbron van deze lamp kan niet worden vervangen. Als de levensduur van de lichtbron verstreken is, moet de gehele schijnwerper worden vervangen.
• Opgelet! Om het product aan te sluiten mag alleen een kabel van het type H05RN-F 3G 1 mm² of van nog betere kwaliteit gebruikt worden.

PRODUCTBESCHRIJVING

(zie blz. 2)

1 LED's

4 Bevestigings-/installatiebeugel

2 Borgschroef

5 Bewegingsdetector

3 Aansluitleiding

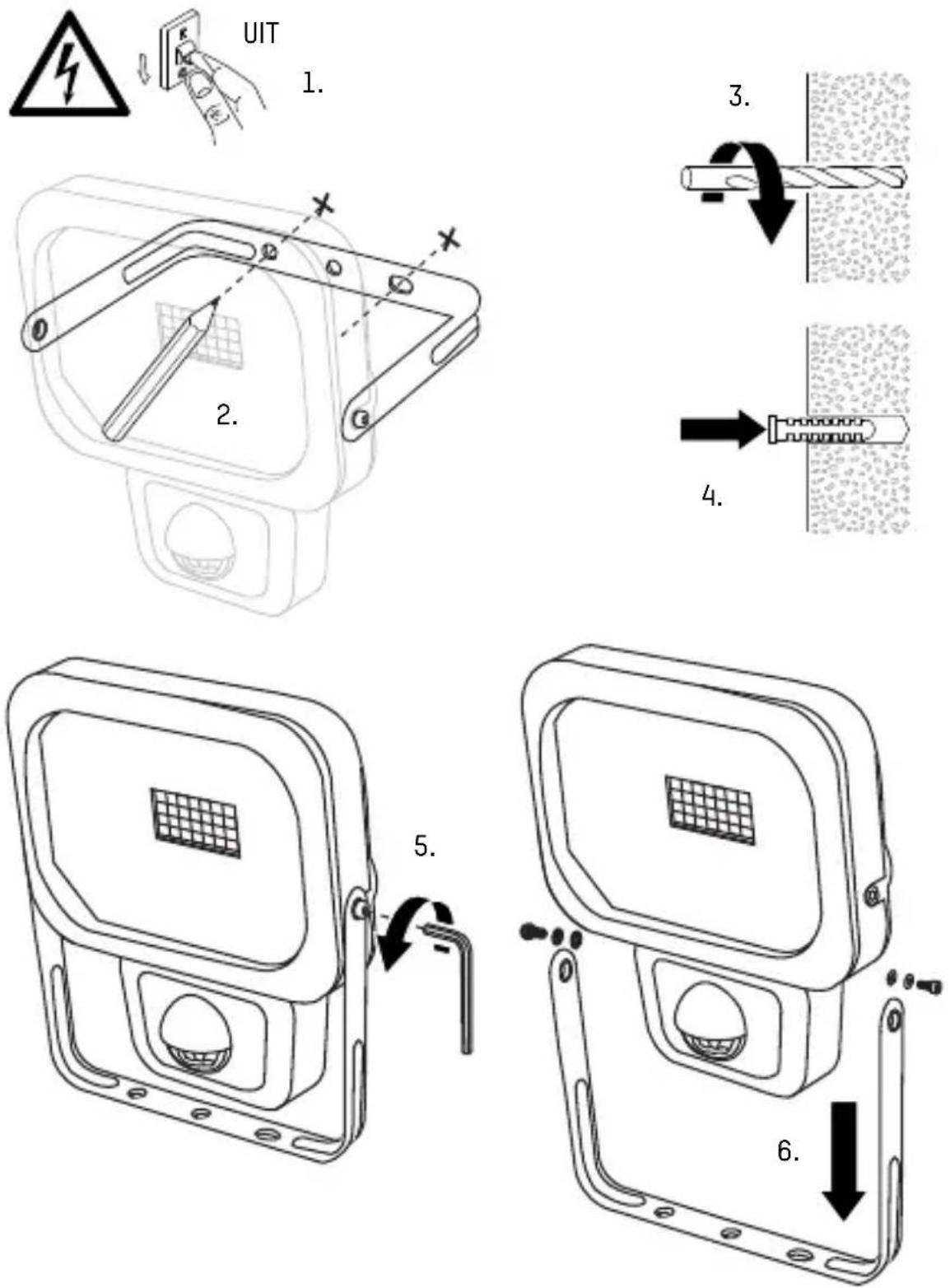

INSTALLATIE

• Onderbreek de stroomvoorziening naar de kabel direct in de schakelkast en bescherm deze tegen weer aanzetten door derden.
• Kies een geschikte plaats om het product te bevestigen.

Tips:

Andere lichtbronnen (bijv. straatlantaarns) kunnen invloed hebben of de werking van de bewegingsdetector. Installeer het product niet middenin het gebied dat door andere lichtbronnen wordt verlicht.

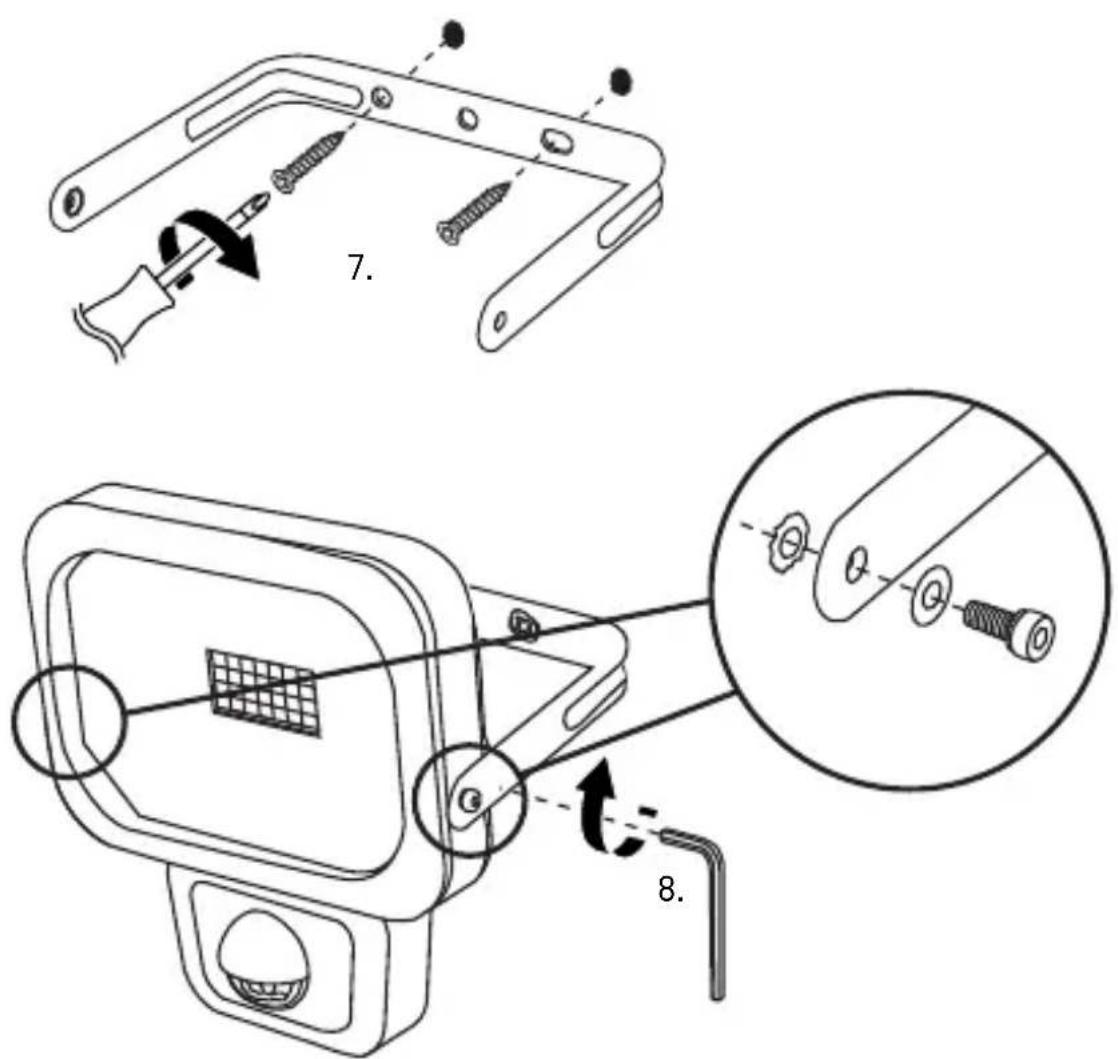

De bevestigingsgaten in de beugel hebben een diameter van 5 mm. Kies geschikt montagemateriaal.

Dit montagemateriaal wordt niet meegeleverd. Als voorbeeld wordt in deze handleiding montage met behulp van 2 schroeven en 2 pluggen getoond. Naar behoefte kunt u ander montagemateriaal gebruiken.

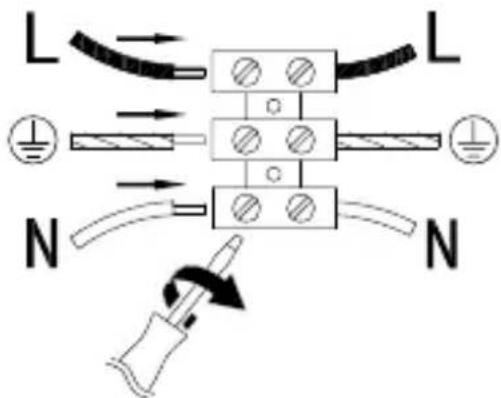

- Sluit de aders van het snoer aan conform de markeringen:

L Fase (bruin)

Aarde (geel-groen)

N Neutraal (blauw)

L L N N

- Zet de stroomvoorziening weer aan.

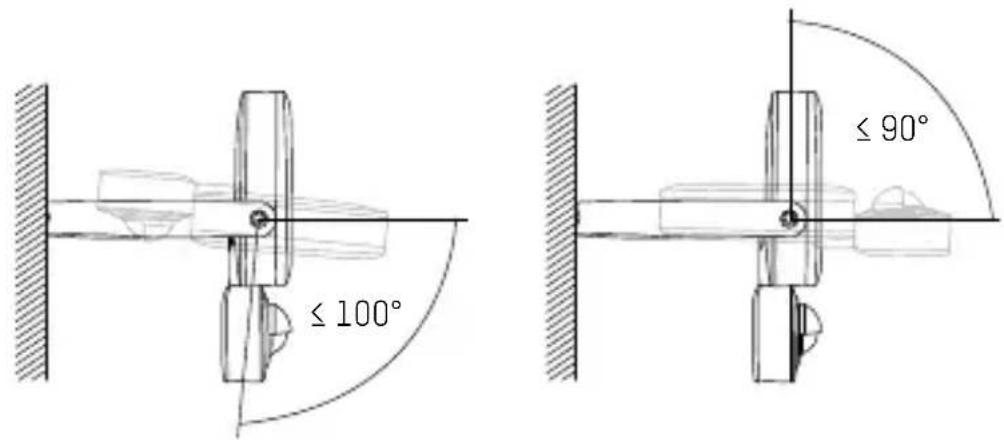

BREEDSTRALER INSTELLEN

• Draai de borgschroeven los.

- Draai de borgschroeven met een inbussleutel vast.

BEWEGINGSDETECTOR INSTELLEN

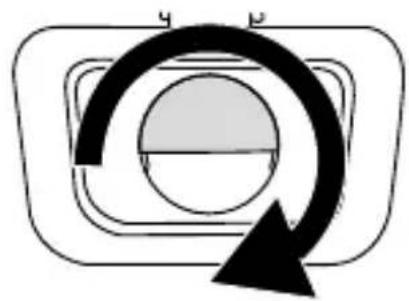

- Draai de afdekking van de bewegingsdetector 180°.

- Verlichtingsduur na een activering: 10±5 seconden tot 5±1 minuten

Langere verlichtingsduur

Kortere verlichtingsduur

Tip: ledere keer als de bewegingsdetector geactiveerd is, wordt de verlichtingsduur verlengd met de vooraf ingestelde tijd.

- Lichtverhoudingen waarbij de bewegingsdetector geactiveerd kan worden (0 tot 2000 lx).

Activering zowel overdag als 's nachts

Alleen activating 's nachts

• Draai de draairegelaar met de wijzers van de klok mee tot de stuit.
• Wacht tot de lichtverhoudingen dusdanig zijn dat de bewegingsdetector geactiveerd kan worden.
• Terwijl er zich een persoon voor de bewegingsdetector beweegt, draait u de draairegelaar langzaam tegen de wijzers van de klok in totdat het product zich inschakelt.
• Draai de afdekking van de bewegingsdetector 180° naar de bovenste stand.
• Richt de sensor, indien nodig, verder naar links of naar rechts.

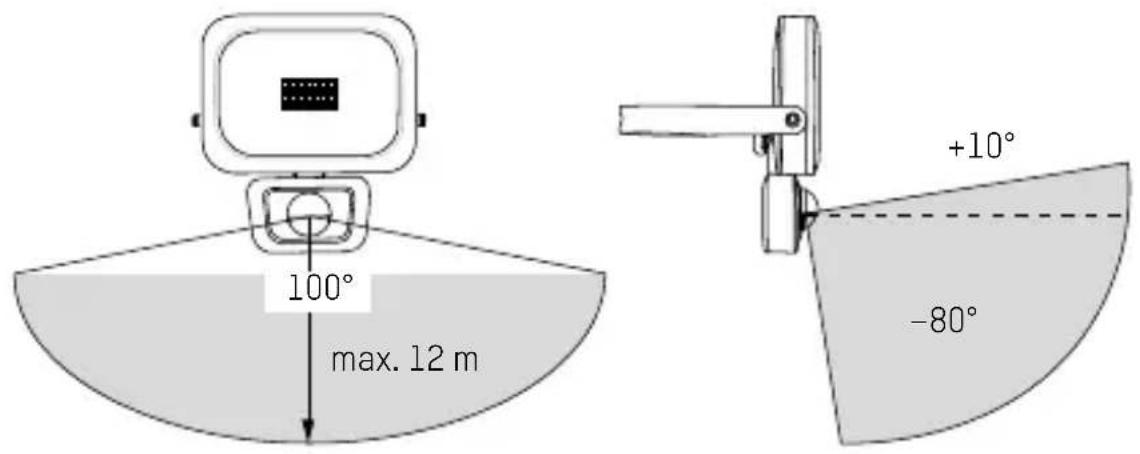

DETECTIEGEBIED

100° max. 12 m +10° -80°

Tip: De bewegingsdetector is gevoeliger voor bewegingen dwars door het door de bewegingsdetector bestreken gebied.

SCHOONMAKEN

• Onderbreek voor iedere schoonmaakbeurt de stroomvoorziening van het product in de schakelkast. Beveilig het product tegen per ongeluk opnieuw aanzetten door een waarschuwingsbriefje op de schakelkast aan te brengen.
• Gebruik voor het schoonmaken uitsluitend een zachte, droge of licht vochtige doek (indien nodig met toevoeging van een beetje mild schoonmaakmiddel). Gebruik voor het schoonmaken in ieder geval nooit schuur- op oplosmiddelen.

TECHNISCHE GEGEVENS

Model	1600-0283:WFL800S	1600-0284:WFL1600S	1600-0285:WFL2400S
Aansluitspanning 220-240 V~, 50/60 Hz
Vermogen (Watt): 10 W 20 W 30 W
IP-beschermingswijze IP54 (beschermd tegen spatwater)
IK-beschermingswijze IK05
Beschermingsklasse I
Type lichtelement LED
Kleurtemperatuur 5000 K
Kleurweergave-index (CRI) >80 Ra
Nominale lichtstroom 900 lm 1800 lm 2700 lm
Maximaal verlicht oppervlak: 250 cm ^2		420 cm ^2	585 cm ^2
Installatieplaats Binnen en buiten
Installatiehoogte max. 3 m
Detectiebereik: max. 12 m
Detectiehoek Horizontaal: 100°bewegingsmelder Verticaal: +10° tot -80°
Gebruikstemperatuur ta -20 tot +50 °C
Afmetingen glas 124 x 90 x 4 mm		177 x 127 x 4 mm	201 x 146 x 4 mm
Afmetingen met beugel (B x H x T) - ca. 147 x 166 x 42 mm		202 x 205 x 34 mm	231 x 252 x 41 mm
Gewicht -ca. 0,51 kg		0,88 kg	1,31 kg

VERWIJDERING

Gooi onbruikbare lampen weg zoals wettelijk aangegeven. Het symbool "Afvalbak" duidt erop dat elektrische apparaten in de EU niet met het normale huishoudelijk afval weggegooid mogen worden. Gebruik de inleverings- en inzamelingssystemen van uw gemeente of wend u tot de bedrijven waar u het product hebt gekocht.

Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het milieu.

AANSPRAKELIJKHEIDSUITSLUITING

De informatie in deze gebruiksaanwijzing kan zonder aankondiging vooraf gewijzigd worden. ANSMANN houdt zichzelf niet verantwoordelijk voor directe, indirecte, toevallige of andere schade of gevolgschade die ontstaat door onvakkundig onderhoud of door het niet de hand houden aan de informatie in deze gebruiksaanwijzingen. Bij onjuist gebruik van het product houden wij ons niet aansprakelijk en zijn wij onontvankelijk voor garantie- of waarborgclaims.

GARANTIEBEWIJS

Het product komt met een tienjarige garantie. Bij schade aan het apparaat die ontstaat door het niet de hand houden aan de gebruiksaanwijzing, vervalt de garantie.

Aan uw wettelijke aanspraak op schadevergoeding wordt hierdoor geen afbreuk gedaan.

Onze garantiebepalingen vindt u online op www.ansmann.de

1600-0283 1600-0284

Het product voldoet aan de in de EU-richtlijnen gestelde eisen.

1600-0285
