Producttype	Oplaadbare zaklamp met muurbevestiging
Merk	ANSMANN
Model	HS5R
Afmetingen (zaklamp alleen)	214 x 104 x 81 mm
Afmetingen (met muurbevestiging)	238 x 126 x 91 mm
Gewicht	542 g
Voeding	USB 5 V ≈ 1000 mA
Accutype	Lithium-ion 3,7 V / 2600 mAh
Looptijd	2 h (100 %), 9,5 h (25 %)
Lichtstroom	420 lm (100 %), 105 lm (25 %)
Oplaadtijd	Ongeveer 4 uur
Beschermingsgraad	IP20 (alleen opladen binnenshuis)
Bedrijfstemperatuur	-10 tot 25 °C
Opslagtemperatuur	-10 tot 45 °C
Oplaadtemperatuur	0 tot 25 °C
Lengte meegeleverde USB-kabel	Ongeveer 1,5 m
Functies	3 standen (100 %, 25 %, knipperend), inklapbaar tot 90°, ingebouwde magneet, verwijderbare kleurenfilter
Inhoud van de verpakking	1 zaklamp, 1 muurbevestiging, 1 USB-kabel, 1 kleurenfilter, 2 schroeven, 2 pluggen
Beschermingsklasse	III (zeer lage spanning)
Lichtbron	LED CREE 5 W, niet vervangbaar
Reiniging en onderhoud	Droge of licht vochtige zachte doek; accu elke 6 maanden opladen bij niet-gebruik
Veiligheid	Kijk niet rechtstreeks in de straal; niet openen; niet blootstellen aan vocht; gebruik een USB-bron van minimaal 1 A
Garantie	3 jaar (uitzondering bij oneigenlijk gebruik)
Land van herkomst	Niet gespecificeerd (Duits merk)

Veelgestelde vragen - HS5R ANSMANN

Hoe laad ik de HS5R-lamp op?

U kunt de accu op twee manieren opladen: door de zaklamp op de aangesloten muurbevestiging te plaatsen, of door de USB-kabel rechtstreeks aan te sluiten op de micro-USB-poort van de lamp (rubberen dop openen). Gebruik een USB-bron van minimaal 1 A. Het opladen duurt ongeveer 4 uur.

Wat betekenen de LED-indicatoren tijdens het opladen?

Tijdens het opladen geven de 3 LED's het accuniveau aan: 3 vaste LED's = ~100%, 3 knipperende = 60-99%, 2 knipperende = 30-59%, 1 knipperende = 0-30%.

Kan ik de lamp gebruiken tijdens het opladen?

Ja, maar de helderheid wordt verminderd: 100% wordt ongeveer 20%, en 25% wordt ongeveer 15%.

Hoe schakel ik tussen de verlichtingsstanden?

Gebruik de functieknop om te schakelen tussen 100%, 25% en knipperstand. De aan/uit-knop schakelt de lamp in of uit.

Kan de lamp aan de muur worden gemonteerd?

Ja, de meegeleverde muurbevestiging wordt bevestigd met 2 schroeven en pluggen. Boor de gaten met behulp van de bevestiging als sjabloon en schroef deze vast. Sluit de USB-kabel aan op de bevestiging en een stroombron. De zaklamp wordt vervolgens op de bevestiging geplaatst om op te laden.

Hoe gebruik ik de kleurenfilter?

De kleurenfilter (meegeleverd) wordt eenvoudig voor de lens van de zaklamp geplaatst om de kleurtint van het licht te wijzigen. Deze is verwijderbaar naar wens.

Wat moet ik doen als de lamp niet meer aangaat?

Controleer eerst het laadniveau van de accu (LED-indicator tijdens gebruik). Als de batterij leeg is, laad deze dan op. Als het probleem aanhoudt, zorg ervoor dat u een USB-bron van minimaal 1 A gebruikt. De LED-lichtbron is niet vervangbaar; als deze defect is, moet de lamp worden vervangen.

Is de lamp waterdicht?

Nee, de beschermingsgraad is IP20, wat betekent dat deze beschermd is tegen vaste voorwerpen groter dan 12 mm, maar niet tegen water. Laad alleen op in een droge binnenruimte en houd de lamp droog.

Hoe onderhoud ik de lamp?

Reinig met een zachte, droge of licht vochtige doek (geen schurende middelen of oplosmiddelen). Als u de lamp langer dan 6 maanden niet gebruikt, laad de accu dan op om de levensduur te verlengen.

Waar moet ik de lamp aan het einde van de levensduur inleveren?

Gooi de lamp niet bij het huishoudelijk afval. Deze bevat een lithium-ion-accu en elektronische componenten. Lever deze in bij een milieustraat of een speciaal inzamelpunt (winkel of milieustraat) voor recycling.

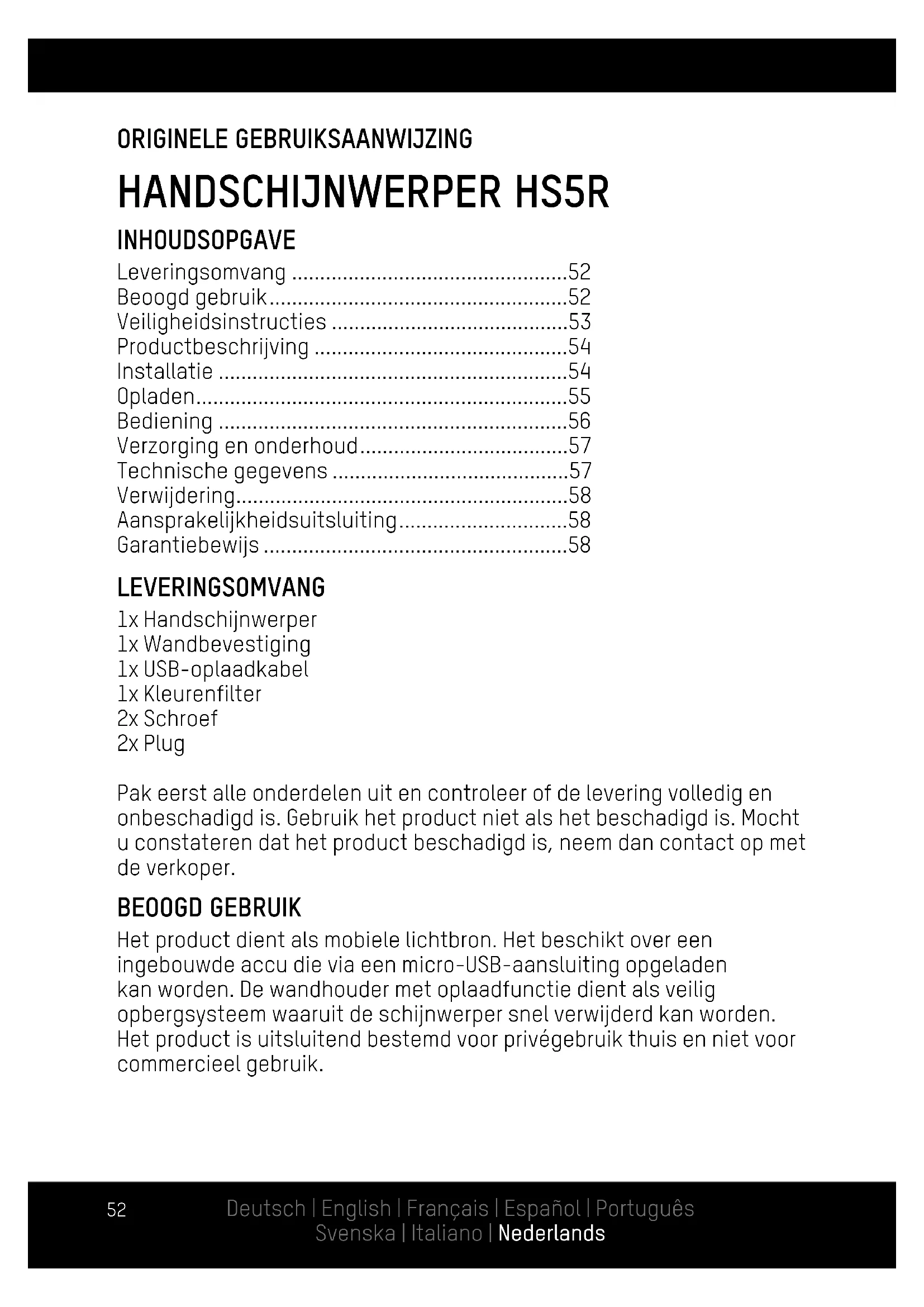

GEBRUIKSAANWIJZING HS5R ANSMANN

ORIGINELE GEBRUIKSAANWIJZING

HANDSCHIJNWERPER HS5R

INHOUDSOPGAVE

Leveringsomvang 52

Beoogd gebruik....52

Veiligheidsinstructies ....53

Productbeschrijving ....54

Installatie ....54

Opladen....55

Bediening 56

Verzorging en onderhoud....57

Aansprakelijkheidsuitsluiting....58

Garantiebewijs 58

LEVERINGSOMVANG

1x Handschijnwerper

1x Wandbevestiging

1x USB-oplaadkabel

1x Kleurenfilter

2x Schroef

2x Plug

Pak eerst alle onderdelen uit en controleer of de levering volledig en onbeschadigd is. Gebruik het product niet als het beschadigd is. Mocht u constateren dat het product beschadigd is, neem dan contact op met de verkoper.

BEOOGD GEBRUIK

Het product dient als mobiele lichtbron. Het beschikt over een ingebouwde accu die via een micro-USB-aansluiting opgeladen kan worden. De wandhouder met oplaadfunctie dient als veilig opbergsysteem waaruit de schijnwerper snel verwijderd kan worden. Het product is uitsluitend bestemd voor privégebruik thuis en niet voor commercieel gebruik.

VEILIGHEIDSINSTRUCTIES

Lees voor ingebruikname van het product de volledige gebruiksaanwijzing goed door. Er staan belangrijke aanwijzingen in over hoe het product gebruikt moet worden.

Geef deze gebruiksaanwijzing mee als het product aan een derde ter hand wordt gesteld.

Houd kinderen uit de buurt van het verpakkingsmateriaal. Het product is geen speelgoed. Kinderen moeten onder toezicht staan om er zeker van te zijn dat ze niet met het product gaan spelen.

Dit product is niet bestemd voor gebruik door personen (met inbegrip van kinderen) met lichamelijke, zintuiglijke of verstandelijke beperkingen of personen die het ontbreekt aan kennis of ervaring over de wijze waarop met dit product moet worden omgegaan. Dergelijke personen moeten door een persoon die verantwoordelijk is voor hun veiligheid, eerst geïinstrueerd worden of tijdens gebruik van het product onder toezicht staan van die persoon.

Levensgevaarlijk door elektrische schokken! Let op dat u tijdens het boren van de gaten geen water-, elektrische of telefoonleidingen beschadigt. Gebruik een kabelzoeker.

Kijk niet direct in de lichtstraal. Schijn ander mensen niet in hun gezicht. Gebeurt dit toch te lang, dan is dat door het blauwe licht van de straal gevaarlijk voor het netvlies.

Het product behoort tot beschermingsklasse III en werkt dus met ongevaarlijke spanning.

De lichtbron van deze lamp kan niet worden vervangen. Als de levensduur van de lichtbron verstreken is, moet de gehele schijnwerper worden vervangen.

Open of verander het product niet! Reparaties en vervanging van de accu mogen alleen worden uitgevoerd door de fabrikant of door een servicetechnicus die door de fabrikant daartoe gemachtigd is, of door een vergelijkbaar gekwalificeerde persoon.

De schijnwerper mag binnenshuis worden gebruikt.

De USB-bron waarop het product wordt aangesloten moet een uitgangsstroom kunnen leveren van minimaal 1 A (1000 mA).

• Lees ook de gebruiksaanwijzingen door van alle andere apparaten die op het product zijn aangesloten.
  • Houd het product droog.

• Let op:

• In dit product zit een niet-verwisselbare lithium-ion accu. Gooi het product niet in het vuur.

• Laad het product altijd op in een grote vrije ruimte, uit de buurt van brandbare materialen en vloeistoffen. Doet u dit niet, dan kan dat leiden tot brand en brandwonden.
• Probeer nooit de accu open te maken, plat te drukken, te verwarmen of in brand te steken.
• Gebruik de accu niet of laad hem niet op als het lijkt dat het product beschadigd is.
• Gooi gebruikte batterijen/accu's altijd weg in overeenstemming met de plaatselijk geldend wettelijke voorschriften en eisen.

PRODUCTBESCHRIJVING (ZIE BLZ. 2)

1 Scharnier
2 Aan/uit-toets
3 Modustoets
4 LED-indicatielampje
5 Bevestigingsmagneet
6 Oplaadcontacten
7 Micro-USB-aansluiting met rubberen afdichting

8 Bevestigingsgat
9 Oplaadcontacten
10 Micro-USB-aansluiting
11 Trekontlasting
12 USB-kabel
13 Kleurenfilter
14 Schroeven
15 Pluggen

INSTALLATIE

Let op: Het product mag alleen in een droge binnenruimte worden geinstalleerd.

1 Markeer de plaatsen waar de boorgaten moeten komen met behulp van de gaten in de wandhouder.
2 Boor dan de gaten.
3 Plaats de pluggen in de boorgaten.

4 Sluit de USB-kabel aan op de micro-USB-aansluiting in de wandhouder.
5 Druk de USB-kabel vast in de trekontlasting.
6 Schroef de muurhouder vast.
7 Sluit de USB-kabel aan op een USB-stroombron met een uitgangsstroom van minstens 1 A.

OPLADEN

Optie A: Plaats het product in de wandhouder.

Optie B: Laad het product op via de ingebouwde micro-USB-aansluiting.

1 Open de rubberen afdichting van de micro-USB-aansluiting.
2 Sluit deze met een daarvoor geschikte kabel aan op een USB-stroombron die een uitgangsstroom van minstens 1 A kan leveren.
3 Koppel de USB-kabel na het opladen los en sluit de rubberen afdichting weer.

SPANNINGUITVALELEKTRONICA

• Begin met het opladen terwijl het product aan is gezet.
• Zodra het product met stroom wordt voorzien, zet het zichzelf uit.
• Wordt de stroomvoorziening onderbroken, dan schakelt het product zichzelf automatisch aan met een lichtsterkte van 20 %.
• Wordt de stroomvoorziening weer hersteld, dan schakelt het product zichzelf weer uit.

LED-indicatie (opladen)

Indicatie Accustatus

3 LED's (continu) ca. 100 %

3 LED's (knipperend) ca. 60-99 %

2 LED's (knipperend) ca. 30-59 %

1 LED (knipperend) ca. 0-30 %

Tip: Wordt het product tijdens het opladen aangezet, dan wordt de lichtsterkte in de 100 %-modus gereduceerd tot 20 % en in de 25 %-modus tot 15 %.

BEDIENING

Toets Functie

Aan/uit- In-/uitschakelen toets

Modustoets Modusverandering tussen 100 % | 25 % | knipperend

• De schijnwerper kan door het scharnier tot 90° opgeklapt worden.
• Met de magneethouder kan het product bevestigd worden op de meeste metalen oppervlakken.
• Het kleurenfilter kan, indien nodig, aan de voorkant aan de schijnwerper worden bevestigd.

LED-indicator (bij gebruik)

Indicatie Accustatus

3 LED's (continu) ca. 100-67 %

2 LED's (continu) ca. 66-34 %

1 LED (continu) ca. 33-11 %

1 LED (knipperend) ca. 10-0 %

Tip: Kort voordat de accu leeg is, knippert de schijnwerper driemaal om de 15 seconden. Vanaf dat moment brandt de schijnwerper nog ca. 2 minuten.

VERZORGING EN ONDERHOUD

Schoonmaken

• Onderbreek voor iedere schoonmaakbeurt de stroomvoorziening van het product.
• Gebruik voor het schoonmaken uitsluitend een zachte, droge of licht vochtige doek (indien nodig met toevoeging van een beetje mild schoonmaakmiddel). Gebruik voor het schoonmaken in ieder geval nooit schuur- op oplosmiddelen.

Onderhoud

Als het product voor 6 maanden niet gebruikt wordt, laad de accu dan op om de levensduur te behouden.

TECHNISCHE GEGEVENS

Oplaadtijd ....8 uur

Lichtstroom.... 420 lm (100 %)

105 lm (25 %)

Brandduur.... 2 h (100 %)

9,5 h (25 %)

Beschermingswijze...... IP20 (alleen binnenshuis opladen)

Opslagtemperatuur....-10 tot +45 °C

Gebruikstemperatuur ......-10 tot +25 °C

Oplaadtemperatuur ....0 tot 25 °C

Lengte USB-kabel......ca. 1,5 m

Gewicht lamp....542 g

Afmetingen lamp (H x B x D).....214 x 104 x 81 mm

Afmetingen lamp

met wandhouder (H x B x D)......238 x 126 x 91 mm

VERWIJDERING

Gooi ongebruikte lampen weg zoals wettelijk aangegeven. Het symbool „Afvalbak“ duidt erop dat elektrische apparaten in de EU niet met het normale huishoudelijk afval weggegooid mogen worden. Gebruik de inleverings- en inzamelingssystemen van uw gemeente of wend u tot de bedrijven waar u het product hebt gekocht.

Lever het apparaat voor verwijdering in bij een speciaal afvalverwerkingsbedrijf voor oude apparaten. Gooi het apparaat niet weg met het huishoudelijk afval omdat er in het apparaat batterijen/accu's zitten.

Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het milieu.

AANSPRAKELIJKHEIDSUITSLUITING

De informatie in deze gebruiksaanwijzing kan zonder aankondiging vooraf gewijzigd worden. ANSMANN houdt zichzelf niet verantwoordelijk voor directe, indirecte, toevallige of andere schade of gevolgschade die ontstaat door onvakkundig onderhoud of door het niet de hand houden aan de informatie in deze gebruiksaanwijzingen. Bij onjuist gebruik van het product houden wij ons niet aansprakelijk en zijn wij onontvankelijk voor garantie- of waarborgclaims.

GARANTIEBEWIJS

Op het apparaat bieden wij een driejarige garantie. Bij schade aan het apparaat die ontstaat door het niet de hand houden aan de gebruiksaanwijzing, vervalt de garantie.

Aan uw wettelijke aanspraak op schadevergoeding wordt hierdoor geen afbreuk gedaan.

Het product voldoet aan de eisen van de EU- richtlijnen.
