Produkttyp	Wiederaufladbare Taschenlampe mit Wandhalterung
Marke	ANSMANN
Modell	HS5R
Abmessungen (Lampe allein)	214 x 104 x 81 mm
Abmessungen (mit Wandhalterung)	238 x 126 x 91 mm
Gewicht	542 g
Stromversorgung	USB 5 V ≈ 1000 mA
Akku-Typ	Lithium-Ionen 3,7 V / 2600 mAh
Betriebsdauer	2 h (100 %), 9,5 h (25 %)
Lichtstrom	420 lm (100 %), 105 lm (25 %)
Ladezeit	Ca. 4 Stunden
Schutzart	IP20 (nur Innenladung)
Betriebstemperatur	-10 bis 25 °C
Lagertemperatur	-10 bis 45 °C
Ladetemperatur	0 bis 25 °C
Länge des mitgelieferten USB-Kabels	Ca. 1,5 m
Funktionen	3 Modi (100 %, 25 %, Blinklicht), bis 90° klappbar, integrierter Magnet, herausnehmbarer Farbfilter
Lieferumfang	1 Taschenlampe, 1 Wandhalterung, 1 USB-Kabel, 1 Farbfilter, 2 Schrauben, 2 Dübel
Schutzklasse	III (Schutzkleinspannung)
Lichtquelle	LED CREE 5 W nicht austauschbar
Reinigung und Pflege	Weiches, trockenes oder leicht feuchtes Tuch; Akku alle 6 Monate laden, wenn nicht in Gebrauch
Sicherheit	Nicht direkt in den Lichtstrahl schauen; nicht öffnen; nicht Feuchtigkeit aussetzen; USB-Quelle mit mindestens 1 A verwenden
Garantie	3 Jahre (außer bei unsachgemäßer Verwendung)
Herkunftsland	Nicht angegeben (deutsche Marke)

Häufig gestellte Fragen - HS5R ANSMANN

Wie lade ich die Lampe HS5R auf?

Sie können den Akku auf zwei Arten aufladen: indem Sie die Taschenlampe auf die angeschlossene Wandhalterung setzen oder das USB-Kabel direkt an den Micro-USB-Anschluss der Lampe anschließen (Gummikappe öffnen). Verwenden Sie eine USB-Quelle mit mindestens 1 A. Das Aufladen dauert ca. 4 Stunden.

Was bedeuten die LED-Anzeigen während des Ladevorgangs?

Während des Ladevorgangs zeigen die 3 LEDs den Akkustand an: 3 LEDs leuchten konstant = ~100 %, 3 blinken = 60–99 %, 2 blinken = 30–59 %, 1 blinkt = 0–30 %.

Kann ich die Lampe während des Ladens verwenden?

Ja, aber die Helligkeit wird reduziert: 100 % sinkt auf etwa 20 %, und 25 % sinkt auf etwa 15 %.

Wie wechsle ich die Beleuchtungsmodi?

Verwenden Sie die Funktionstaste, um zwischen 100 %, 25 % und Blinkmodus zu wechseln. Die Ein-/Aus-Taste schaltet die Lampe ein oder aus.

Kann die Lampe an der Wand montiert werden?

Ja, die mitgelieferte Wandhalterung wird mit 2 Schrauben und Dübeln befestigt. Bohren Sie die Löcher, indem Sie die Halterung als Schablone verwenden, und schrauben Sie sie fest. Schließen Sie das USB-Kabel an die Halterung und eine Stromquelle an. Die Taschenlampe wird dann zum Aufladen auf die Halterung gesetzt.

Wie verwende ich den Farbfilter?

Der Farbfilter (mitgeliefert) wird einfach vor die Linse der Taschenlampe gesetzt, um die Lichtfarbe zu ändern. Er ist nach Bedarf abnehmbar.

Was tun, wenn die Lampe nicht mehr leuchtet?

Überprüfen Sie zunächst den Ladezustand des Akkus (LED-Anzeige im Betrieb). Wenn der Akku leer ist, laden Sie ihn auf. Wenn das Problem weiterhin besteht, stellen Sie sicher, dass Sie eine USB-Quelle mit mindestens 1 A verwenden. Die LED-Lichtquelle ist nicht austauschbar; wenn sie defekt ist, muss die Lampe ersetzt werden.

Ist die Lampe wasserdicht?

Nein, die Schutzart ist IP20, was bedeutet, dass sie gegen feste Körper größer als 12 mm geschützt ist, aber nicht gegen Wasser. Laden Sie nur in trockenen Innenräumen und halten Sie die Lampe trocken.

Wie pflege ich die Lampe?

Reinigen Sie mit einem weichen, trockenen oder leicht feuchten Tuch (keine Scheuermittel oder Lösungsmittel). Wenn Sie die Lampe länger als 6 Monate nicht benutzen, laden Sie den Akku auf, um seine Lebensdauer zu erhalten.

Wo soll die Lampe am Ende ihrer Lebensdauer entsorgt werden?

Entsorgen Sie die Lampe nicht im Hausmüll. Sie enthält einen Lithium-Ionen-Akku und elektronische Komponenten. Bringen Sie sie zu einem Recyclinghof oder einer speziellen Sammelstelle (Geschäft oder Recyclinghof) zum Recycling.

BEDIENUNGSANLEITUNG HS5R ANSMANN

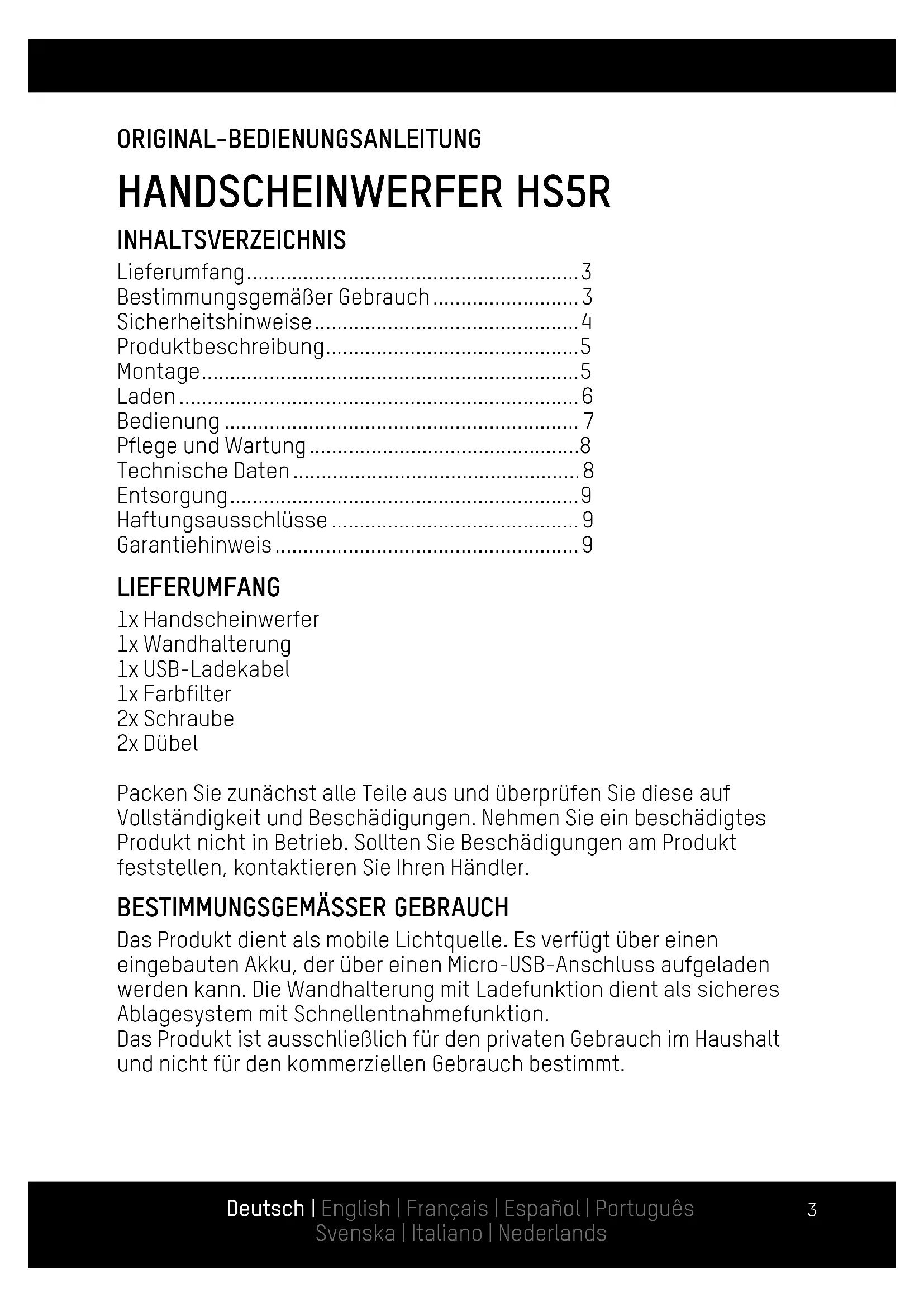

ORIGINAL-BEDIENUNGSANLEITUNG

HANDSCHEINWERFER HS5R

INHALTSVERZEICHNIS

Lieferumfang....3

Bestimmungsgemäßer Gebrauch 3

Sicherheitshinweise 4

Produktbeschreibung......5

Montage....5

Laden 6

Bedienung 7

Pflege und Wartung......8

Technische Daten 8

Entsorgung....9

Haftungsausschlüsse 9

Garantiehinweis....9

LIEFERUMFANG

1x Handscheinwerfer

1x Wandhalterung

1x USB-Ladekabel

1x Farbfilter

2x Schraube

2x Dübel

Packen Sie zunächst alle Teile aus und überprüfen Sie diese auf Vollständigkeit und Beschädigungen. Nehmen Sie ein beschädigtes Produkt nicht in Betrieb. Sollten Sie Beschädigungen am Produkt feststellen, kontaktieren Sie Ihren Händler.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Produkt dient als mobile Lichtquelle. Es verfügt über einen eingebauten Akku, der über einen Micro-USB-Anschluss aufgeladen werden kann. Die Wandhalterung mit Ladefunktion dient als sicheres Ablagesystem mit Schnellentnahmefunktion.

Das Produkt ist ausschließlich für den privaten Gebrauch im Haushalt und nicht für den kommerziellen Gebrauch bestimmt.

SICHERHEITSHINWEISE

Lesen Sie vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung sorgfältig durch. Sie enthält wichtige Hinweise zum Umgang mit dem Produkt.

Wenn Sie das Produkt an dritte Personen weiterreichen, händigen Sie diese Bedienungsanleitung mit aus.

• Halten Sie Kinder vom Produkt und der Verpackung fern. Das Produkt ist kein Spielzeug. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.
• Dieses Produkt ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Produkt haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Produktbedienung beaufsichtigt werden!

- Lebensgefahr durch Stromschlag! Achten Sie darauf, während der Bohrung der Löcher keine Wasser-, Strom- oder Telefonleitungen zu beschädigen. Verwenden Sie ein Leitungssuchgerät.

• Schauen Sie nicht direkt in den Lichtstrahl. Leuchten Sie nicht anderen Personen ins Gesicht. Geschieht dies zu lange, kann durch Blaulichtanteile eine Netzhautgefährdung auftreten.

Das Produkt entspricht der Schutzklasse III und arbeitet somit in einem ungefährlichen Spannungsbereich.

- Die Lichtquelle dieser Leuchte ist nicht austauschbar. Wenn die Lebensdauer der Lichtquelle endet, muss die gesamte Leuchte ersetzt werden.

- Produkt nicht öffnen oder modifizieren! Instandsetzungs-arbeiten sowie Akkupackwechsel dürfen nur vom Hersteller oder einem von ihm beauftragten Servicetechniker oder einer vergleichbar qualifizierten Person durchgeführt werden.

• Die Leuchte darf in Innenräumen eingesetzt werden.

- Die USB-Quelle, an die das Produkt angeschlossen wird, muss einen Ausgangsstrom von mindestens 1 A (1000 mA) zur Verfügung stellen können.

- Lesen Sie auch die Bedienungsanleitungen aller anderen Geräte, an die das Produkt angeschlossen wird.

• Halten Sie das Produkt stets trocken.

• Achtung:

• Dieses Produkt enthält einen nicht auswechselbaren Lithium-Ionen-Akku. Werfen Sie das Produkt nicht ins Feuer.

• Laden Sie das Produkt immer in einem weiträumig freien Bereich, entfernt von brennbaren Materialien und Flüssigkeiten auf. Nichtbefolgung kann zu Bränden und Verbrennungen führen.
• Versuchen Sie niemals, den Akku zu öffnen, zu quetschen, zu erhitzen oder in Brand zu setzen.
• Verwenden oder laden Sie den Akku nicht, wenn das Produkt beschädigt zu sein scheint.
• Entsorgen Sie gebrauchte Batterien/Akkus immer in Übereinstimmung mit den örtlichen Gesetzen oder Anforderungen.

PRODUKTBESCHREIBUNG (SIEHE SEITE 2)

1 Gelenk
2 Ein/Aus-Taste
3 Modus-Taste
4 LED-Anzeige
5 Haltemagnete
6 Ladekontakte
7 Micro-USB-Anschluss mit Gummikappe

8 Befestigungsloch
9 Ladekontakte
10 Micro-USB-Anschluss
11 Zugentlastung
12 USB-Kabel
13 Farbfilter
14 Schrauben
15 Dübel

MONTAGE

Achtung: Die Montage darf nur in trockenen Innenräumen erfolgen.

1 Markieren Sie die Stellen für die Bohrlöcher durch die Befestigungslöcher.
2 Bohren Sie die Löcher.
3 Setzen Sie die Dübel ein.

4 Schließen Sie das USB-Kabel an den Micro-USB-Anschluss der Wandhalterung an.
5 Drücken Sie das USB-Kabel in der Zugentlastung fest.
6 Schrauben Sie die Wandhalterung an.
7 Schließen Sie das USB-Kabel an eine USB-Spannungsquelle mit mindestens 1 A Ausgangsstrom an.

LADEN

Option A: Setzen Sie das Produkt in die Wandhalterung ein.

Option B: Laden Sie das Produkt über den eingebauten

Micro-USB-Anschluss.

1 Öffnen Sie die Gummikappe des Micro-USB-Anschlusses.
2 Schließen Sie über ein geeignetes Kabel eine USB-Spannungsquelle mit mindestens 1 A Ausgangsstrom an.
3 Nach dem Ladevorgang entnehmen Sie das USB-Kabel und schließen die Gummikappe.

Netzausfallelektronik

• Beginnen Sie mit dem Ladevorgang, während das Produkt eingeschaltet ist.
• Sobald das Produkt mit Strom versorgt wird, schaltet es sich aus.
• Wenn die Stromversorgung unterbrochen wird, schaltet sich das Produkt mit ca. 20 % Leuchtstärke automatisch ein.
• Wird die Stromversorgung wieder hergestellt, schaltet sich das Produkt wieder aus.

LED-Anzeige (Ladevorgang)

Anzeige Akku-Status

3 LED (durchgehend) ca. 100 %

3 LED (blinkend) ca. 60-99 %

2 LED (blinkend) ca. 30-59 %

1 LED (blinkend) ca. 0-30 %

Hinweis: Wird das Produkt während des Ladevorgangs eingeschaltet, wird die Leuchtstärke im 100 % Modus auf ca. 20 % bzw. im 25 % Modus auf ca. 15 % reduziert.

BEDIENUNG

Taste Funktion
Ein/Aus-Taste	Ein-/Ausschalten

Modus-Taste Moduswechsel zwischen 100 % | 25 % | blinkend

• Der Scheinwerfer ist durch das Gelenk um bis zu 90° aufklappbar.
• Mit der Magnethalterung kann das Produkt an den meisten magnetisierbaren Oberflächen befestigt werden.
• Der Farbfilter kann bei Bedarf vorne auf den Scheinwerfer aufgesetzt werden.

LED-Anzeige (Leuchtbetrieb)

Anzeige Akku-Status

3 LED (durchgehend) ca. 100-67 %

2 LED (durchgehend) ca. 66-34 %

1 LED (durchgehend) ca. 33-11 %

1 LED (blinkend) ca. 10-0 %

Hinweis: Kurz bevor der Akku leer wird flackert der Scheinwerfer 3 Mal alle 15 Sekunden. Von da an bleiben noch ca. 2 Minuten Leuchtdauer.

PFLEGE UND WARTUNG

Reinigung

• Unterbrechen Sie vor jeder Reinigung die Spannungsversorgung zum Produkt.
• Zur Reinigung verwenden Sie lediglich ein weiches, trockenes oder leicht feuchtes Tuch (gegebenenfalls unter Zugabe von etwas mildem Geschirrspülmittel). Verwenden Sie zur Reinigung auf keinen Fall Scheuer- oder Lösungsmittel.

Wartung

Wenn das Produkt für 6 Monate nicht verwendet wurde, sollte der Akku aufgeladen werden, um seine Lebensdauer zu erhalten.

TECHNISCHE DATEN

Leuchtmittel....5 W CREE LED

Risikogruppe ......2

Stromversorgung ....USB, 5 V = , 1000 mA

Schutzklasse ....III

Akku....Li-Ion, 3,7 V, 2600 mAh

Ladezeit......4 h

Lichtstrom 420 lm (100 %)

105 lm (25 %)

Leuchtdauer.... 2 h (100 %)

9,5 h (25 %)

Schutzart IP20 (nur in Innenräumen laden)

Lagertemperatur....-10 bis 45 °C

Betriebstemperatur....-10 bis 25 °C

Ladetemperatur....0 bis 25 °C

USB-Kabellänge ......ca. 1,5 m

Gewicht Leuchte....542 g

Abmessungen Leuchte (H x B x T).214 x 104 x 81 mm

Abmessungen Leuchte

mit Wandhalterung (H x B x T) .....238 x 126 x 91 mm

ENTSORGUNG

Entsorgen Sie die unbrauchbare Leuchte gemäß den gesetzlichen Bestimmungen. Die Kennzeichnung „Mülltonne“ weist darauf hin, dass Elektrogeräte in der EU nicht mit dem normalen Haushaltsmüll entsorgt werden dürfen. Benutzen Sie die Rückgabe- und Sammelsysteme in Ihrer Gemeinde oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde.

Geben Sie das Gerät zur Entsorgung an einer speziellen Entsorgungstelle für Altgeräte ab. Werfen Sie das Gerät nicht in den Hausmüll, da das Gerät Batterien/Akkus enthält.

Damit erfüllen Sie Ihre gesetzlichen Pflichten und leisten Ihren Beitrag zum Umweltschutz.

HAFTUNGSAUSSCHLÜSSE

Die in dieser Bedienungsanleitung enthaltenen Informationen können ohne Vorankündigung geändert werden. ANSMANN übernimmt keine Haftung für direkte, indirekte, zufällige oder sonstige Schäden oder Folgeschäden, die durch unsachgemäße Handhabung oder durch Missachtung der in dieser Bedienungsanleitung enthaltenen Informationen entstehen. Bei falscher Verwendung des Produktes übernehmen wir keine Haftung und gewähren keine Gewährleistungs- oder Garantieansprüche.

GARANTIEHINWEIS

Auf das Gerät bieten wir eine dreijährige Garantie. Bei Schäden am Gerät, die infolge Nichtbeachtung der Bedienungsanleitung entstehen, kann keine Garantie gewährt werden.

Ihr gesetzlicher Gewährleistungsanspruch wird hierdurch nicht beeinträchtigt.

Das Produkt entspricht den Anforderungen der EU-Richtlinien.
