Tipo di prodotto	Torcia ricaricabile con supporto a muro
Marca	ANSMANN
Modello	HS5R
Dimensioni (solo torcia)	214 x 104 x 81 mm
Dimensioni (con supporto a muro)	238 x 126 x 91 mm
Peso	542 g
Alimentazione	USB 5 V ≈ 1000 mA
Tipo di batteria	Ioni di litio 3,7 V / 2600 mAh
Autonomia	2 h (100 %), 9,5 h (25 %)
Flusso luminoso	420 lm (100 %), 105 lm (25 %)
Tempo di ricarica	Circa 4 ore
Grado di protezione	IP20 (ricarica solo in interni)
Temperatura di funzionamento	-10 a 25 °C
Temperatura di stoccaggio	-10 a 45 °C
Temperatura di ricarica	0 a 25 °C
Lunghezza del cavo USB incluso	Circa 1,5 m
Funzioni	3 modalità (100%, 25%, lampeggiante), pieghevole fino a 90°, magnete integrato, filtro colore rimovibile
Contenuto della confezione	1 torcia, 1 supporto a muro, 1 cavo USB, 1 filtro colore, 2 viti, 2 tasselli
Classe di protezione	III (bassissima tensione)
Sorgente luminosa	LED CREE 5 W non sostituibile
Pulizia e manutenzione	Panno morbido asciutto o leggermente umido; ricarica la batteria ogni 6 mesi se non utilizzato
Sicurezza	Non guardare direttamente il fascio luminoso; non aprire; non esporre all'umidità; utilizzare una sorgente USB di almeno 1 A
Garanzia	3 anni (escluso uso improprio)
Paese di origine	Non specificato (marchio tedesco)

Domande frequenti - HS5R ANSMANN

Come ricaricare la torcia HS5R?

Puoi ricaricare la batteria in due modi: posizionando la torcia sul supporto a muro collegato, oppure collegando il cavo USB direttamente alla porta micro USB della torcia (aprire il cappuccio in gomma). Utilizza una sorgente USB di almeno 1 A. La ricarica dura circa 4 ore.

Cosa significano i LED durante la carica?

Durante la carica, i 3 LED indicano il livello della batteria: 3 LED fissi = ~100%, 3 lampeggianti = 60-99%, 2 lampeggianti = 30-59%, 1 lampeggiante = 0-30%.

Posso usare la torcia durante la carica?

Sì, ma la luminosità sarà ridotta: 100% passa a circa il 20%, e 25% passa a circa il 15%.

Come cambiare le modalità di illuminazione?

Utilizza il pulsante funzioni per passare tra 100%, 25% e modalità lampeggiante. Il pulsante accensione/spegnimento accende o spegne la torcia.

La torcia può essere montata a muro?

Sì, il supporto a muro fornito si fissa con 2 viti e tasselli. Praticare i fori usando il supporto come dima, quindi avvitarlo. Collegare il cavo USB al supporto e a una fonte di alimentazione. La torcia viene poi posizionata sul supporto per la ricarica.

Come utilizzare il filtro colore?

Il filtro colore (fornito) si posiziona semplicemente davanti alla lente della torcia per modificare la tonalità della luce. È rimovibile secondo le tue esigenze.

Cosa fare se la torcia non si accende più?

Controlla prima il livello di carica della batteria (LED durante il funzionamento). Se la batteria è scarica, ricaricala. Se il problema persiste, assicurati di utilizzare una sorgente USB di almeno 1 A. La sorgente luminosa LED non è sostituibile; se è difettosa, la torcia deve essere sostituita.

La torcia è impermeabile?

No, il grado di protezione è IP20, il che significa che è protetta contro corpi solidi superiori a 12 mm ma non contro l'acqua. Ricarica solo in ambienti asciutti e mantieni la torcia asciutta.

Come mantenere la torcia?

Pulisci con un panno morbido, asciutto o leggermente umido (niente prodotti abrasivi o solventi). Se non la usi per più di 6 mesi, ricarica la batteria per preservarne la durata.

Dove smaltire la torcia a fine vita?

Non gettare la torcia nei rifi domestici. Contiene una batteria agli ioni di litio e componenti elettronici. Portala in un centro di riciclaggio o in un punto di raccolta specializzato (negozio o centro di riciclaggio) per il riciclo.

MANUALE UTENTE HS5R ANSMANN

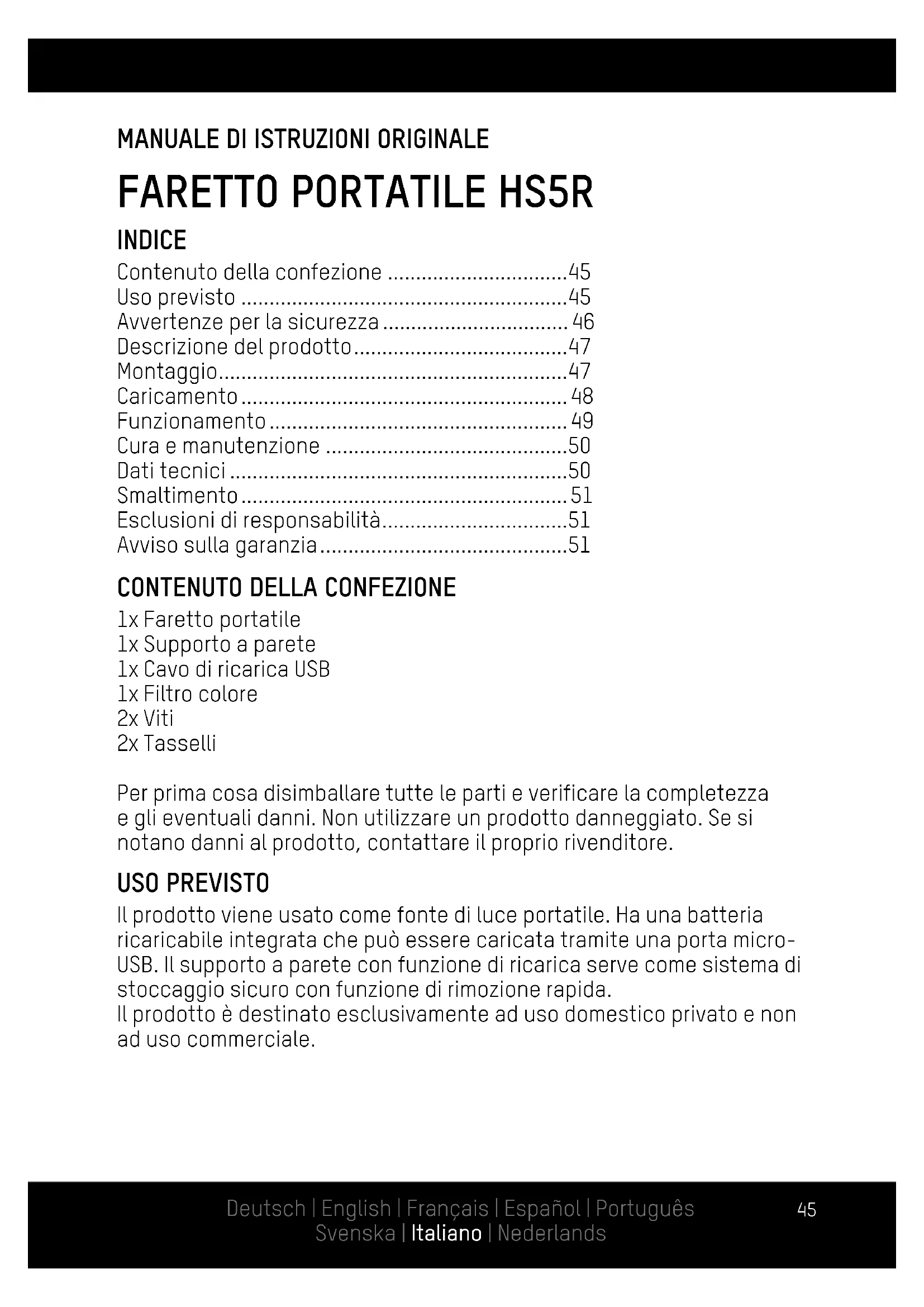

MANUALE DI ISTRUZIONI ORIGINALE

FARETTO PORTATILE HS5R

INDICE

Contenuto della confezione ....45

Uso previsto 45

Avvertenze per la sicurezza 46

Descrizione del prodotto....47

Montaggio....47

Caricamento 48

Funzionamento 49

Cura e manutenzione ....50

Dati tecnici....50

Smaltimento 51

Esclusioni di responsabilità....51

Avviso sulla garanzia....51

CONTENUTO DELLA CONFEZIONE

1x Faretto portatile

1x Supporto a parete

1x Cavo di ricarica USB

1x Filtro colore

2x Viti

2x Tasselli

Per prima cosa disimballare tutte le parti e verificare la completezza e gli eventuali danni. Non utilizzare un prodotto danneggiato. Se si notano danni al prodotto, contattare il proprio rivenditore.

USO PREVISTO

Il prodotto viene usato come fonte di luce portatile. Ha una batteria ricaricabile integrata che può essere caricata tramite una porta micro-USB. Il supporto a parete con funzione di ricarica serve come sistema di stoccaggio sicuro con funzione di rimozione rapida.

Il prodotto è destinato esclusivamente ad uso domestico privato e non ad uso commerciale.

AVVERTENZE PER LA SICUREZZA

• Leggere attentamente il manuale di istruzioni completo prima di mettere in funzione il prodotto. Contiene importanti istruzioni per la manipolazione del prodotto.
• In caso di cessione del prodotto a terzi, consegnare il presente manuale di istruzioni.
• Tenere i bambini lontani dal prodotto e dall'imballaggio. Questo prodotto non è un giocattolo. I bambini devono essere sorvegliati per assicurarsi che non giochi con il prodotto.
• Questo prodotto non è destinato all'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza o conoscenza di questo prodotto. Queste persone devono prima essere istruite da un supervisore responsabile della loro sicurezza o sorvegliate durante il funzionamento del prodotto!
• Pericolo di morte per folgorazione! Assicurarsi che durante l'esecuzione dei fori non danneggiare tubi dell'acqua, cavi elettrici o telefonici. Utilizzare un localizzatore di tensione.
• Evitare di dirigere lo sguardo verso il fascio luminoso. Non far brillare in faccia agli altri. Se questo accade per troppo tempo, i componenti di luce blu possono mettere in pericolo la retina.
  • Il prodotto è conforme alla classe di protezione III e quindi opera in un intervallo di tensione innocuo.
• La sorgente luminosa di questa lampada non è sostituibile. Quando la durata della sorgente luminosa termina, la lampada deve essere sostituita.
• Non aprire o modificare il prodotto! I lavori di riparazione e di sostituzione del pacco batteria possono essere eseguiti solo dal produttore o da un tecnico dell'assistenza designato dal produttore o da una persona qualificata equivalente.
  • L'apparecchio può essere utilizzato in ambienti interni.

• La sorgente USB a cui è collegato il prodotto deve essere in grado di fornire una corrente di uscita di almeno 1 A (1000 mA).

• Leggere anche le istruzioni per l'uso di tutti gli altri dispositivi a cui viene collegato il prodotto.

• Mantenere il prodotto sempre asciutto.

• Attenzione:

• Questo prodotto contiene una batteria agli ioni di litio non sostituibile. Non gettare il prodotto nel fuoco.

• Caricare sempre il prodotto in un'ampia area libera da materiali e liquidi infiammabili. In caso contrario possono verificarsi incendi e ustioni.
• Non tentare mai di aprire, schiacciare, riscaldare o dare fuoco alla batteria.
• Non utilizzare o caricare la batteria se il prodotto sembra essere danneggiato.
• Smaltire sempre le batterie usate in conformità alle leggi o ai requisiti locali.

DESCRIZIONE DEL PRODOTTO (VEDI PAGINA 2)

1 Giunto
2 Pulsante di accensione
3 Pulsante modalità
4 Indicatore LED
5 Magneti di tenuta
6 Contatti di ricarica
7 Porta Micro-USB con cappuccio in gomma

8 Foro di fissaggio
9 Contatti di ricarica
10 Porta micro USB
11 Scarico della trazione
12 Cavo USB
13 Filtro colore
14 Viti
15 Tasselli

MONTAGGIO

Attenzione: Il montaggio può essere effettuato solo in ambienti interni asciutti.

1 Segnare le posizioni dei fori attraverso i fori di fissaggio.
2 Praticare i fori.
3 Inserire i tasselli.

4 Collegare il cavo USB alla porta Micro-USB del supporto a parete.

5 Premere saldamente il cavo USB nello scarico della trazione.

6 Avvitare il supporto a parete.

7 Collegare il cavo USB ad una fonte di alimentazione USB con almeno 1 A di corrente di uscita.

CARICAMENTO

Opzione A: Inserire il prodotto nel supporto a parete.

Opzione B: Caricare il prodotto tramite la porta Micro-USB integrata.

1 Aprire il cappuccio in gomma della porta Micro-USB.
2 Collegare una fonte di alimentazione USB con almeno 1 A di corrente di uscita tramite un cavo adatto.
3 Dopo la ricarica, rimuovere il cavo USB e chiudere il cappuccio in gomma.

Elettronica in caso di mancanza di rete

• Avviare la carica mentre il prodotto è acceso.
  • Non appena il prodotto viene alimentato, si spegne da solo.
• In caso di interruzione dell'alimentazione elettrica, il prodotto si accende automaticamente con una luminosità del 20 % circa.
• Se l'alimentazione elettrica viene ripristinata, il prodotto si spegne nuovamente.

Indicatore LED (processo di carica)

Indicatore Stato della batteria
3 LED (fissi) ca. 100 %
3 LED (lampeggianti) ca. 60-99 %
2 LED (lampeggianti) ca. 30-59 %
1 LED (lampeggiante)	ca. 0-30 %

Nota: Se il prodotto viene acceso durante la carica, la luminosità si riduce a circa il 20 % in modalità 100 % o a circa il 15 % in modalità 25 %.

FUNZIONAMENTO

Tasto Funzione
Pulsante di accensione	Accensione/Spegnimento
Pulsante modalità	Cambio di modalità tra 100 % | 25 % | lampeggiante

• Il faretto può essere aperto fino a 90° tramite il giunto.
• Il supporto magnetico consente di fissare il prodotto alla maggior parte delle superfici magnetizzabili.
• Se necessario, il filtro colore può essere posizionato sulla parte anteriore del faretto.

Indicatore LED (modalità luce)

Indicatore Stato della batteria
3 LED (fissi) ca. 100-67 %
2 LED (fissi) ca. 66-34 %
1 LED (fisso) ca. 33-11 %
1 LED (lampeggiante)	ca. 10-0 %

Nota: Poco prima che la batteria si esaurisca, il faretto lampeggia 3 volte ogni 15 secondi. Da quel momento in poi, rimangono ancora circa 2 minuti di autonomia.

CURA E MANUTENZIONE

Pulizia

• Scollegare l'alimentazione elettrica al prodotto prima di ogni pulizia.
• Per la pulizia utilizzare solo un panno morbido, asciutto o leggermente umido (se necessario aggiungere un po' di detersivo delicato per piatti). Non utilizzare mai abrasivi o solventi per la pulizia.

Manutenzione

Se il prodotto non è stato utilizzato per 6 mesi, la batteria deve essere caricata per mantenerne la durata.

DATI TECNICI

Lampadina......LED CREE 5 W

Gruppo di rischio....2

Alimentazione ....USB, 5 V = , 1000 mA

Classe di protezione ....III

Batteria.... Ioni di litio, 3,7 V, 2600 mAh

Tempo di carica....4 h

Flusso luminoso.... 420 lm (100 %) 105 lm (25 %)

Autonomia....2 h (100 %) 9,5 h (25 %)

Classe di protezione ...... IP20 (carica solo all'interno)

Temperatura di stoccaggio......da -10 a 45 °C

Temperatura di esercizio.....da -10 a 25 °C

Temperatura di carica.....da 0 a 25 °C

Lunghezza del cavo USB......ca. 1,5 m

Peso lampada....542 g

Dimensioni lampada (A x L x P).....214 x 104 x 81 mm

Dimensioni lampada con

supporto a parete (A x L x P)......238 x 126 x 91 mm

SMALTIMENTO

Smaltire la lampada inutilizzabile in conformità alle disposizioni di legge. L'etichetta „bidone della spazzatura“ indica che gli apparecchi elettrici non possono essere smaltiti con i normali rifiuti domestici nell'UE. Utilizzare i sistemi di restituzione e raccolta nel proprio comune o contattare il rivenditore presso il quale il prodotto è stato acquistato.

Si prega di restituire il dispositivo per lo smaltimento in un apposito sito di smaltimento per rifiuti. Non gettare l'apparecchio nei rifiuti domestici perché contiene batterie.

In questo modo si rispettano gli obblighi di legge contribuendo al contempo alla tutela ambientale.

ESCLUSIONI DI RESPONSABILITÀ

Le informazioni contenute in questo manuale sono soggette a modifiche senza preavviso. L'ANSMANN non è responsabile per danni diretti, indiretti, incidentali, consequenziali o altri derivanti dall'uso improprio o dal mancato rispetto delle informazioni contenute in questo manuale. In caso di uso improprio del prodotto non ci assumiamo alcuna responsabilità e non concediamo alcuna garanzia o diritti alla garanzia.

AVVISO SULLA GARANZIA

Offriamo una garanzia di tre anni sul dispositivo. In caso di danni all'apparecchio dovuti all'inosservanza delle istruzioni per l'uso, non può essere fornita alcuna garanzia.

Ciò non pregiudica il proprio diritto legale alla garanzia.

Il prodotto è conforme ai requisiti delle Direttive UE.
