Produkttyp	Återladdningsbar ficklampa med väggfäste
Varumärke	ANSMANN
Modell	HS5R
Mått (endast ficklampa)	214 x 104 x 81 mm
Mått (med väggfäste)	238 x 126 x 91 mm
Vikt	542 g
Strömförsörjning	USB 5 V ≈ 1000 mA
Batterityp	Lithium-ion 3,7 V / 2600 mAh
Drifttid	2 h (100 %), 9,5 h (25 %)
Ljusflöde	420 lm (100 %), 105 lm (25 %)
Laddningstid	Cirka 4 timmar
Skyddsklass	IP20 (laddning endast inomhus)
Driftstemperatur	-10 till 25 °C
Förvaringstemperatur	-10 till 45 °C
Laddningstemperatur	0 till 25 °C
Längd på medföljande USB-kabel	Cirka 1,5 m
Funktioner	3 lägen (100 %, 25 %, blinkande), vridbar upp till 90°, inbyggd magnet, avtagbart färgfilter
Förpackningens innehåll	1 ficklampa, 1 väggfäste, 1 USB-kabel, 1 färgfilter, 2 skruvar, 2 pluggar
Skyddsklass	III (mycket låg spänning)
Ljuskälla	LED CREE 5 W ej utbytbar
Rengöring och underhåll	Torr eller lätt fuktad mjuk trasa; ladda batteriet var 6:e månad om ej använd
Säkerhet	Titta inte direkt in i ljusstrålen; öppna inte; utsätt inte för fukt; använd en USB-källa på minst 1 A
Garanti	3 år (vid ej korrekt användning)
Ursprungsland	Ej specificerat (tyskt varumärke)

Vanliga frågor - HS5R ANSMANN

Hur laddar jag ficklampan HS5R?

Du kan ladda batteriet på två sätt: genom att placera ficklampan på det anslutna väggfästet, eller genom att ansluta USB-kabeln direkt till ficklampans micro USB-port (öppna gummiskyddet). Använd en USB-källa på minst 1 A. Laddningen tar cirka 4 timmar.

Vad betyder LED-indikatorerna under laddning?

Under laddning visar de 3 LED-lamporna batterinivån: 3 fasta LED = ~100 %, 3 blinkande = 60–99 %, 2 blinkande = 30–59 %, 1 blinkande = 0–30 %.

Kan jag använda ficklampan under laddning?

Ja, men ljusstyrkan minskas: 100 % blir cirka 20 %, och 25 % blir cirka 15 %.

Hur ändrar jag ljuslägen?

Använd funktionsknappen för att växla mellan 100 %, 25 % och blinkläge. På/av-knappen tänder eller släcker ficklampan.

Kan ficklampan monteras på väggen?

Ja, det medföljande väggfästet monteras med 2 skruvar och pluggar. Borra hålen med fästet som mall, skruva sedan fast det. Anslut USB-kabeln till fästet och en strömkälla. Ficklampan placeras sedan på fästet för laddning.

Hur använder jag färgfiltret?

Färgfiltret (medföljer) placeras enkelt framför ficklampans lins för att ändra ljusets nyans. Det är avtagbart efter behov.

Vad gör jag om ficklampan inte tänds?

Kontrollera först batterinivån (LED-indikator under drift). Om batteriet är tomt, ladda det. Om problemet kvarstår, se till att använda en USB-källa på minst 1 A. LED-ljuskällan är inte utbytbar; om den är defekt måste ficklampan bytas ut.

Är ficklampan vattentät?

Nej, skyddsklassen är IP20, vilket innebär att den är skyddad mot fasta föremål större än 12 mm men inte mot vatten. Ladda endast inomhus på torr plats och håll ficklampan torr.

Hur underhåller jag ficklampan?

Rengör med en mjuk, torr eller lätt fuktad trasa (inga slipande medel eller lösningsmedel). Om du inte använder den på mer än 6 månader, ladda batteriet för att bevara dess livslängd.

Var ska jag lämna ficklampan när den är uttjänt?

Kasta inte ficklampan i hushållssoporna. Den innehåller ett litiumjonbatteri och elektroniska komponenter. Lämna den på en återvinningsstation eller en särskild insamlingsplats (butik eller återvinningscentral) för återvinning.

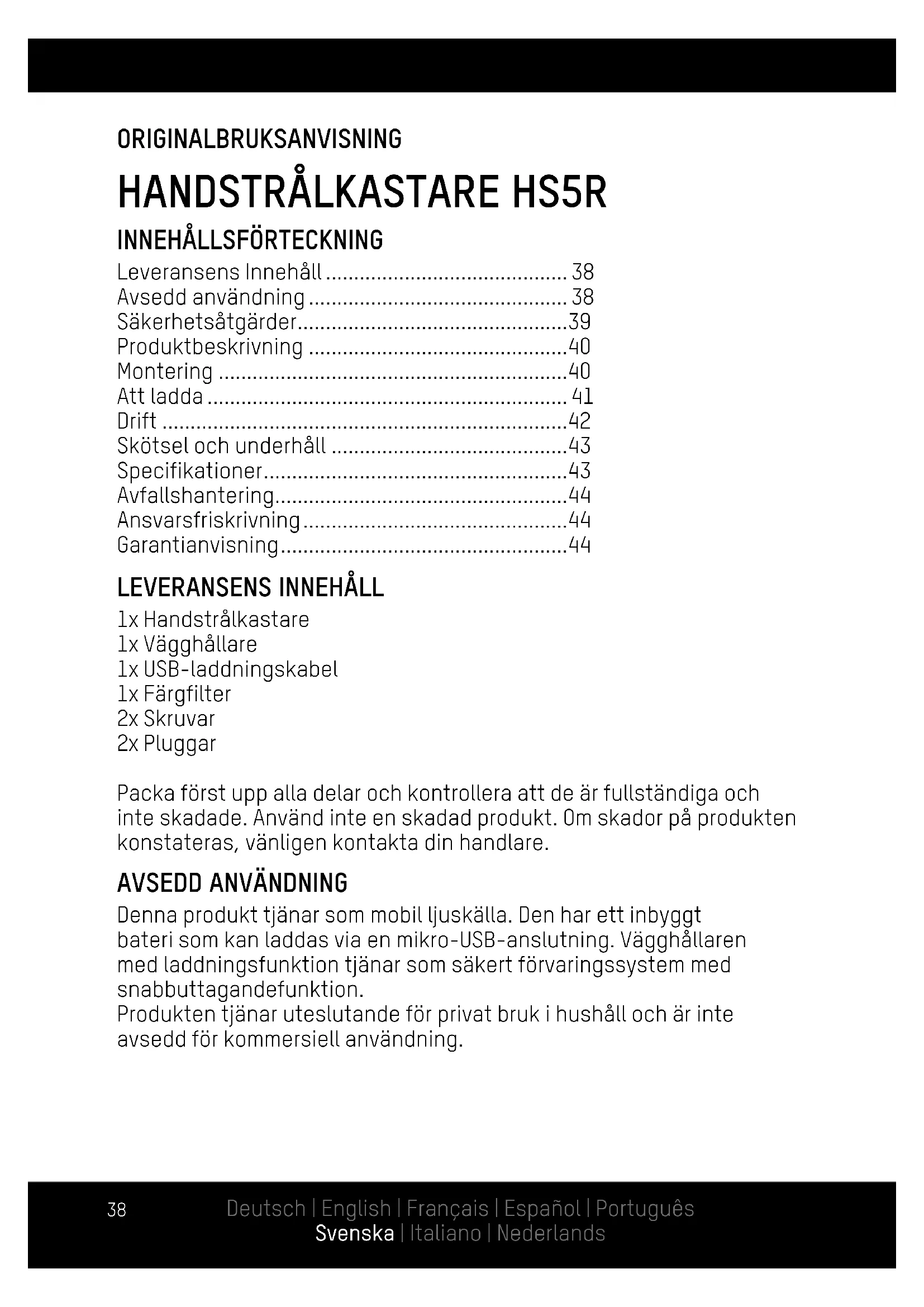

BRUKSANVISNING HS5R ANSMANN

Leveransens Innehåll 38

Avsedd användning 38

Säkerhetsåtgärder....39

Produktbeskrivning 40

Montering 40

Att ladda 41

Drift 42

Skötsel och underhåll 43

Specifikationer....43

Avfallshantering....44

Ansvarsfriskrivning....44

Garantianvisning....44

LEVERANSENS INNEHÅLL

1x Handstrålkastare

1x Vägghållare

Packa först upp alla delar och kontrollera att de är fullständiga och inte skadade. Använd inte en skadad produkt. Om skador på produkten konstateras, vänligen kontakta din handlare.

AVSEDD ANVÄNDNING

Denna produkt tjänar som mobil ljuskälla. Den har ett inbyggt bateri som kan laddas via en mikro-USB-anslutning. Vägghållaren med laddningsfunktion tjänar som säkert förvaringssystem med snabbuttagandefunktion.

Produkten tjänar uteslutande för privat bruk i hushåll och är inte avsedd för kommersiell användning.

SÄKERHETSÅTGÄRDER

• Innan du tar produkten i bruk, vänligen läs noga hela
  bruksanvisningen. Den innehåller viktig information angående säker hantering av produkten.
• När du överlämnar produkten till tredje man, lämna då även över bruksanvisningen.
• Håll barn borta från produkten och förpackningen. Produkten är inte en leksak. Barn bör övervakas för att se till att de inte leker med produkten.
• Denna produkt är inte avsedd att användas av personer (även barn inberäknat) vilka uppvisar begränsade kroppsliga, sensoriska eller andliga färdigheter eller som har bristande erfarenhet och kunskap i hanteringen av denna produkt. Dylika personer måste först instrueras av en person som har ansvar för deras säkerhet eller övervakas medan de använder produkten!
• Livsfara på grund av elstöt! Se till att du inte skadar vatten-, ström- eller telefonledningar när du borrar. Använd en ledningsdetektor.
  • Titta inte direkt in i ljusstrålen.
  Lys inte andra personer in i ansiket. Om detta sker under alltför lång stund kan genom blåljusets inverkan en skada på ögats ninna uppträda.
• Produkten motsvarar skyddskalss lll och arbetar sålunda inom ett ofarligt spänningsområde.
• Denna armatures ljuskälla är inte utbytesbar. När ljuskällans livstid tar slut, måste hela armaturen bytas ut.
• Öppna inte produkten och utför inte några ändringar på den! Reparationsarbeten samt utbyte av batteri får endast göras av tillverkaren eller en servicetekniker vilken fått detta i uppdrag eller liknande kvalificerad person.
• Armaturen får sättas in inomhus.
• Den USB-källa till viken produkten anslutes, måste kunna erbjuda en utgångsström om minst 1 A (1 000 mA).

• Läs även bruksanvisningarna för alla andra redskap till vilka produkten ansluts.
• Håll alltid produkten torr.

• Se upp:

• Denna produkt innehåller ett icke utbytbart litiumjonbatteri. Kasta aldrig produkten in i eld.

• Ladda alltid produkten i ett rymligt och fritt område, långt borta från brännbart material och vätskor. Om detta inte följs, kan det leda till bränder och brännskador.
• Försök aldrig att öppna, klämma på, hetta upp eller sätta batteriet i brand.
• Använd inte och ladda inte batteriet när produkten vekar ha skadats.
• Källsortera alltid använda batterier i överensstämmelse med lokala bestämmeler eller krav.

PRODUKTBESKRIVNING (SE SIDA 2)

1 Länk
2 In-Ut-knapp
3 Modusknapp
4 LED-display
5 Stagmagnet
6 Laddningskontakt
7 Mikro-USB-anslutning med gummikåpa

8 Hål för spännbult
9 Laddningskontakt
10 Mikro-USB-anslutning
11 Dragavlastning
12 USB-kabel
13 Färgfilter
14 Skruvar
15 Plugg

MONTERING

Se upp: Monteringen får endast äga rum i torra rum inomhus.

1 Markera ställena där borrhålen ska vara genom fastsättningshålen.
2 Borra hålen.
3 Sätt i pluggarna.

4 Anslut USB-kabeln till mikro-USB-anslutningen i vägghållaren.

6 Skruva på vägghållaren.

7 Anslut usb-kabeln till en usb-spännngskälla med minst 1 A utgångsström.

ATT LADDA

Val A: Sätt fast produkten på vägghålaren.

Val B: Ladda produkten via den inbyggda Mikro-USB-anslutningen.

1 Öppna mikro-USB-anslutningens gummikåpa.
2 Anslut över lämplig kabel en usb-spänningskälla med minst 1 A utgångsström.
3 Ta efter laddningen bort usb-kabeln och tillslut gummikåpan.

STRÖMAVBROTTSELEKTRONIK

• Börja ladda medan produkten är inkopplad.
• Så snart produkten har fått nog med ström, slå då ifrån den.
• Om strömtillförseln avbryts slås produkten automatiskt på med cirka 20 % lägre ljusstyrka.
• Om strömtillförseln åter kommer igång, slås produkten åter ifrån.

LED-DISPLAY (LADDNINGSPROCESS)

Funktion Batteriets status

3 LED (genomgående)	cirka. 100 %
3 LED (blinkande)	cirka 60-99 %
2 LED (blinkande)	cirka 30-59 %
1 LED (blinkande)	cirka 0-30 %

Observera: Om produkten slås ifrån under laddningen reduceras ljuststyrkan i 100 % modus till cirka 20 eller i 25 % modus till cirka 15 %.

DRIFT

Knapp Funktion

In-Ut-knapp Slå på/av

Modusknapp Modusväxling mellan100 % | 25 % | blinkande

• Genom länken är strålkastaren svängbar med upp till 90°.
• Med magnethållaren kan produkten fästa på de flesta magnetiserade ytorna.
• Färgfiltret kan vid behov sättas fast framtill på strålkastaren.

LED-display (laddningsdrift)

Funktion Batteriets status
3 LED(genomgående)	cirka 100-67 %
2 LED(genomgående)	cirka 66-34 %
1 LED(genomgående)	cirka 33-11 %

1 LED (blinkande) cirka 10-0 %

Observera: Kort innan batteriet blir tomt flackar strålkastaren 3 ggr var 15:e sekund. Från denna stund förblir den ännu lysande i 2 minuter.

SKÖTSEL OCH UNDERHÅLL

Rengöring

• Avbryt strömtillförseln till produkten före varje rengöring.
• Använd för rengöring framför allt en mjuk, torr eller lätt fuktad duk (dränk den eventuellt tmed lite diskmedel). Använd aldrig slipnings. eller lösningsmedel till rengöringen.

Underhålll

Om produkten inte har använts under 6 månader, bör batteriet laddas upp för att livstiden på det ska bevaras.

SPECIFICATIONER

Lysmedel ....5 W CREE LED
Riskgrupp ......2
Strömtillförsel ....USB, 5 V = = , 1000 mA
Skyddsklass ....III
Batteri....Li-Ion, 3,7 V, 2600 mAh
Uppladdningstid....4 h
Ljusström.... 420 lm (100 %)
105 lm (25 %)
Ljusets varaktaighet ...... 2 h (100 %)
9,5 h (25 %)
Skyddsart.... IP20 (ladda endast inomhus)
Lagringstemperatur....-10 till 45 °C
Drifttemperatur....-10 till 25 °C
Laddningstemperatur....0 till 25 °C
USB-kabellängd ......cirka 1,5 m
Armaturens vikte ....542 g
Mätningar av armaturen (H x B x D)......214 x 104 x 81 mm
Mätningar av armaturen
inkl. vägghållaren (H x B x D) ......238 x 126 x 91 mm

AVFALLSHANTERING

Hantera den inte längre brukbara armaturen enligt de rättsliga bestämmelserna. Märkningen "soptunna" anger att EU inte tillåter elektriska anordningar att avfallshanteras tillsammans med normal hushållsavfall. Använd dig av det retur- och samlingssystem som finns i din kommun eller vänd dig till den handlare hos vilken du köpt produkten.

Överlämna anordningen för avfallshantering på ett särskild avfallshanteringsstation för förbrukad elektronik. Kasta inte anordningen bland hushållsavfall eftersom den innehåller batterier.

På så sätt uppfyller du dina lagenliga plikter och ger ditt bidrag till miljöskydd.

ANSVARSFRISKRIVNING

Den i denna bruksanvisning angivna informationen kan komma att ändras utan föravisering. ANSMANN påtar sig inte något ansvar för direkta, indirekta, tillfälliga eller andra skador eller följdskador som uppstår genom felaktig hantering eller bristande hänsyn till den information som anges i denna bruksanvisning. Vid felaktig användning av produkten påtar vi oss inget ansvar och beviljar ingen garantiersättning.

GARANTIANVISNING

Vi erbjuder tre års garanti på denna anordning. Vid skadoar på anordningen som uppkommer på grund av att bruksanvisningens anvisningar inte beaktas, beviljas ingen garanti.

Din rätt till garantiersättning beaktas därigenom inte.

Produkten motsvarar kraven i EU:s riktlinjer.
