Produkttyp	Väggspot med rörelsedetektor
Märke	Ansmann
Modell	WFL800S
Användning	Inomhus och utomhus (IP54)
Strömförsörjning	220-240 V~, 50/60 Hz
Effekt	10 W
Typ av ljuskälla	Icke utbytbar LED
Färgtemperatur	5000 K (dagsljus)
Ljusflöde	900 lm
Färgåtergivningsindex (CRI)	>80 Ra
Detektionsvinkel	Vågrätt: 100°, Lodrätt: +10° till -80°
Räckvidd	12 m max
Justerbar lystid	10 s till 5 min
Justerbar ljusstyrketröskel	0-2000 lx (dag/natt)
Skyddsklass	IP54 (skyddad mot vattenstänk)
Skyddsklass	I (kräver skyddsledare)
Maximal monteringshöjd	3 m
Mått med bygel (B x H x D)	147 x 166 x 42 mm
Vikt	0,51 kg
Driftstemperatur	-20 till +50 °C
Slagtålighet	IK05
Glasmaterial	Icke utbytbart säkerhetsglas
Garanti	10 år
Förpackningens innehåll	Väggspot, bruksanvisning

Vanliga frågor - WFL800S ANSMANN

BRUKSANVISNING WFL800S ANSMANN

Leveransens innehåll 58
Teckenförklaring 59
Avsedd användning 59
Sakerhetsatgärder 59
Produktbeskrivning. 61
Montering. 61
Anslutning 63
Stalla in strålkastare 64
Stalla in sensor 64
Registeringsomrade 66
Rengoring 66
Specificationer 67
Avfallshantering 68
ANSVARSFRISKRIVNING. 68
GARANTIANVISING 68

LEVERANSENS INNEHÄLL

1x Vaggstråkastare med sensor

1x Bruksanvisning

Packa Först uppprodukten och kontrollera att den ar komplett och oskadad.

Använd inte en skadad produit. Öm skador på produits konstateras, ∀nlogen kontakta din handlare.

TECKENFÖRKLARING

Beakta följande tecken och ord, som används iBruksanvisningen, pä Produkten och forpackningen.

i = Information

Nyttg tillaggsinformation om Produkten

= Anmärkning

Denna anmärkning varnar for möjiga skador av alla typ

= Varning

Observera - Fara! Kan leda till svåra personskador eller dödsfall

= Skyddsklass I

= Risk För elstötar

=Seinte in iIjusstralen

Använd inte vid glasbrott

AVSEDD ANVÄNDNING

Produkten används für belysning av infarter, passager, friytor osv. Tack vare sensor kan belysningen tändas automatiskt eller bara vid behov. Produktten tjänar uteslutande for privat bruk i hushåll och är inte avsedd for kommersiell användning.

SÄKERHETSÄTGÄRDER

Innan du tar Produkten i bruk, vänligen las noga hela brauksanvisningen. Den innehaller viktig information angaende saker hantering avprodukten.

Omdu lamnar vidareprodukten till tredje man,sa skall dnda bruksanvisning ocks 日 overlamnas.

• Håll barn borta.Freekten och forpackningen. Produktten ar inte en leksak. Barn ber overvakas for att se till att de inte leker med Produkten.
• Livsfara på grund av elstöt! Sakerställ alltid att strömtillförseln är bruten innan monteringen eller andra arbeten på Produkten. Säkra kopplingslådan mot Återstart av tredje man med t.ex. en varningssskylt.

• Kontrollera alltid att natspänningen stämmer överens med uppgifterna på produits typskylt innan du ansluterprodukten.

• Infästningsunderlaget och infästningsmaterialen skull kunna hällaprodukten sakert. I tveksamma fall vänder du dig till en sakkunnig person.

• Varning: Livsfara på grund av elstöt! Se till att du inte skadar vatten-, ström- eller Telefonledningar;när du borrar. Använd en ledningsdetektor.
• Denna produit uppyller kraven for skyddsklass IP54: Skyddad mot inträngande stoft i farliga och känsliga delar. Stänkvattenskyddad. Doppa inte Produkten i vatten. IP-skyddsklassen ar endast sakerstätt vid en korrekt monterad produit.
• Fatta inte tag i Produkten med våta eller fuktiga händer.
• Kontrollera, att anslutningskabeln inte ar spänd ellerkommen i kontakt med vassa foremål, kemikalier aller Lossningsmedel.
• Kontrollera regelbundet att anslutningsledningen och natstickkontakten inte ar skadade.
• För att undvika faror fär en skadad yttre flexibel ledning tillenna lampa endast bytas ut av tillverkaren, dennes servicerepresentant ellen jämforbar utbildad person.

Produkten uppyller kraven i skyddsklass I och skall därfor anslutas till att jordat uttag.

Livsfara på grund av elstöt! En felaktig användning, hantering aller montering innebär risk För en livsfarlig elstöt. Produkten fär endast anslutas av en behörig elektriker!

Titta inte direkt in i lusstralen.

Lys inte andra personer in i ansiktet. Om detta sker under alltfor lang stund kan genom blåljuset inverkan en skada på ögats nathinna uppträda.

Sakerhetsglaset kan inte bytas ut. Vid att skadat sakerhetsglas skallprodukten avfallshanteras.

• En riskFri drift ar inte langre möjlig omprodukten uppvisar synliga skador. Omprodukten ar skadad skall den avfallshanteras eller repareras.

• Reparera inte Produkten själv. Låt endast en behörig elektriker utföra reparationser.

• Denna armats ljuskälla ar inte utbytbar. När ljuskällans livstid tar slut, maste hela armaturen bytas ut.
• Observera! För att Göra en anslutning fär endast en anslutningskabel i kategorin H05RN-F 3G 1 mm² eller högre kvalitet användas.

PRODUKTBESKRIVNING

(se sidan 2)

1 LED:er

4 Hollar-/monteringsbygel

2 Arreteringsskruvar

5 Sensor

3 Anslutningsledning

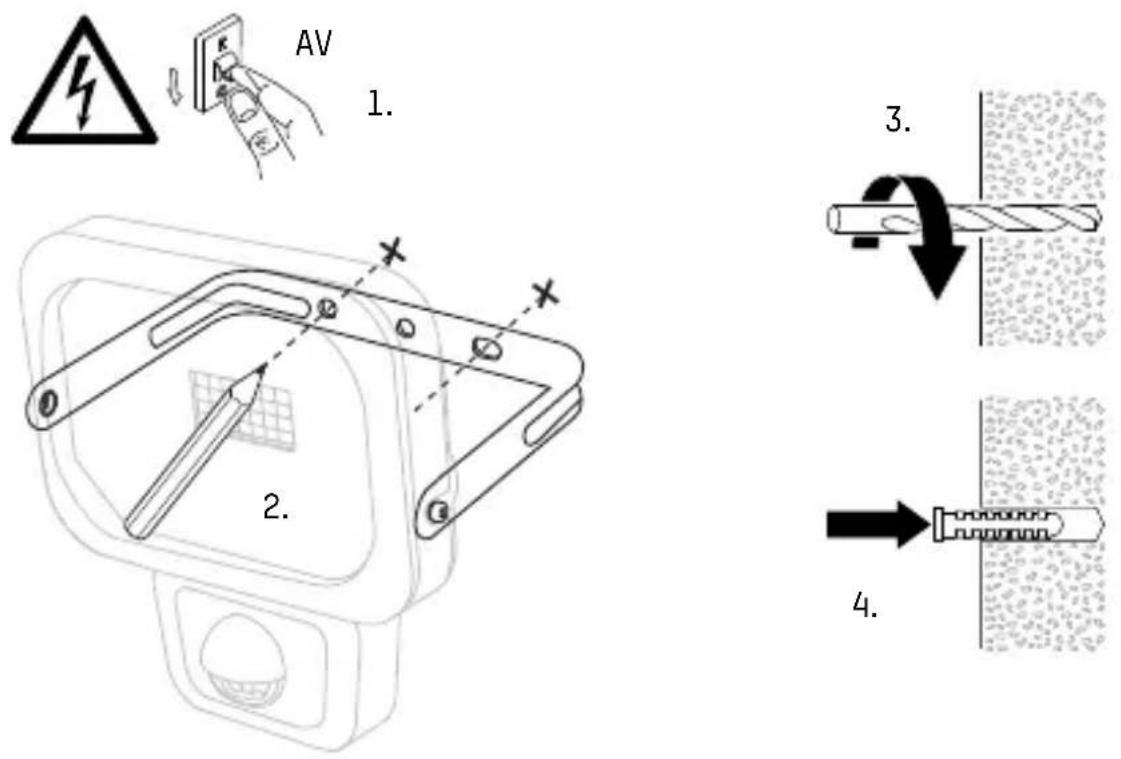

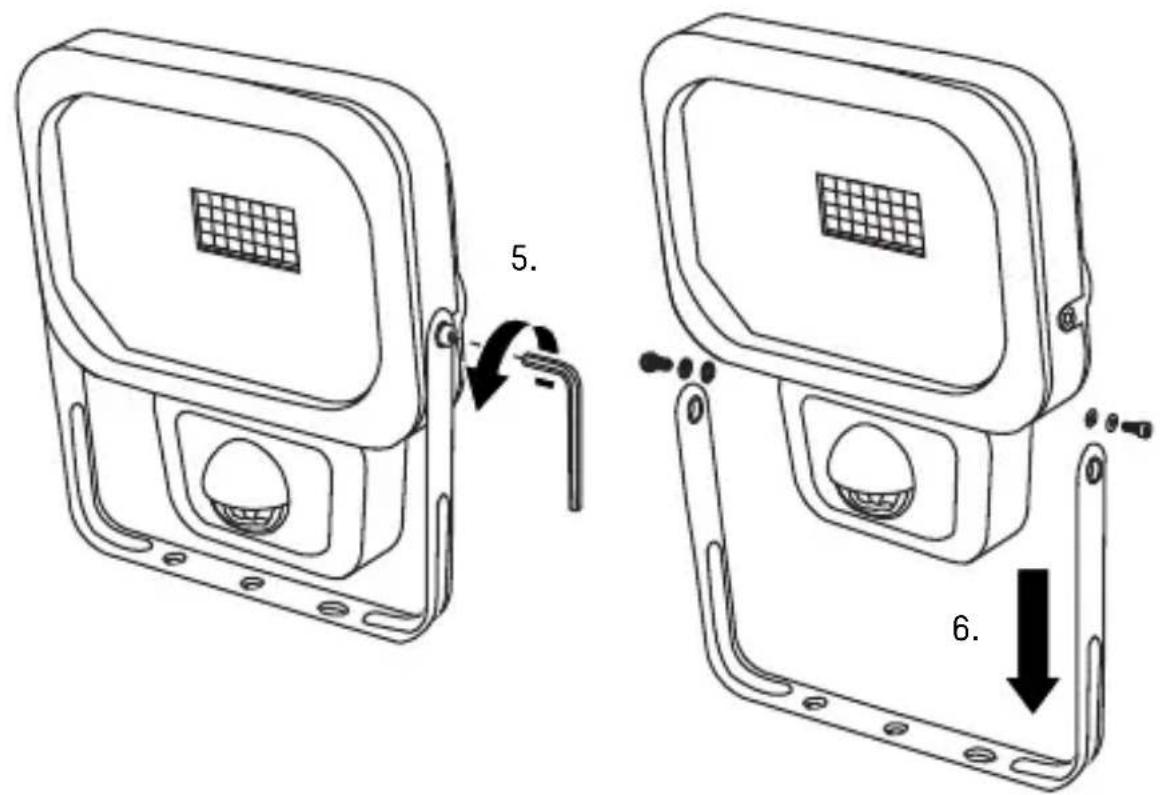

MONTERING

• Bryt spanningsförsörjningen till kabeln direkt på kopplingslådan och sakra denna mot Återstart utfänd av utomstående.
• Valj en lamplig monteringsposition für Produkten.

Anmärkninger:

Andra ljuskällor (t.ex. lanternor) kan påverka sensorns Funktion. Montera inteprodukten omedelbart i andra ljuskällors verkansområde.

Infästningshålen i bygeln har en diameter på 5 mm. Välj passandemonteringsmaterial.

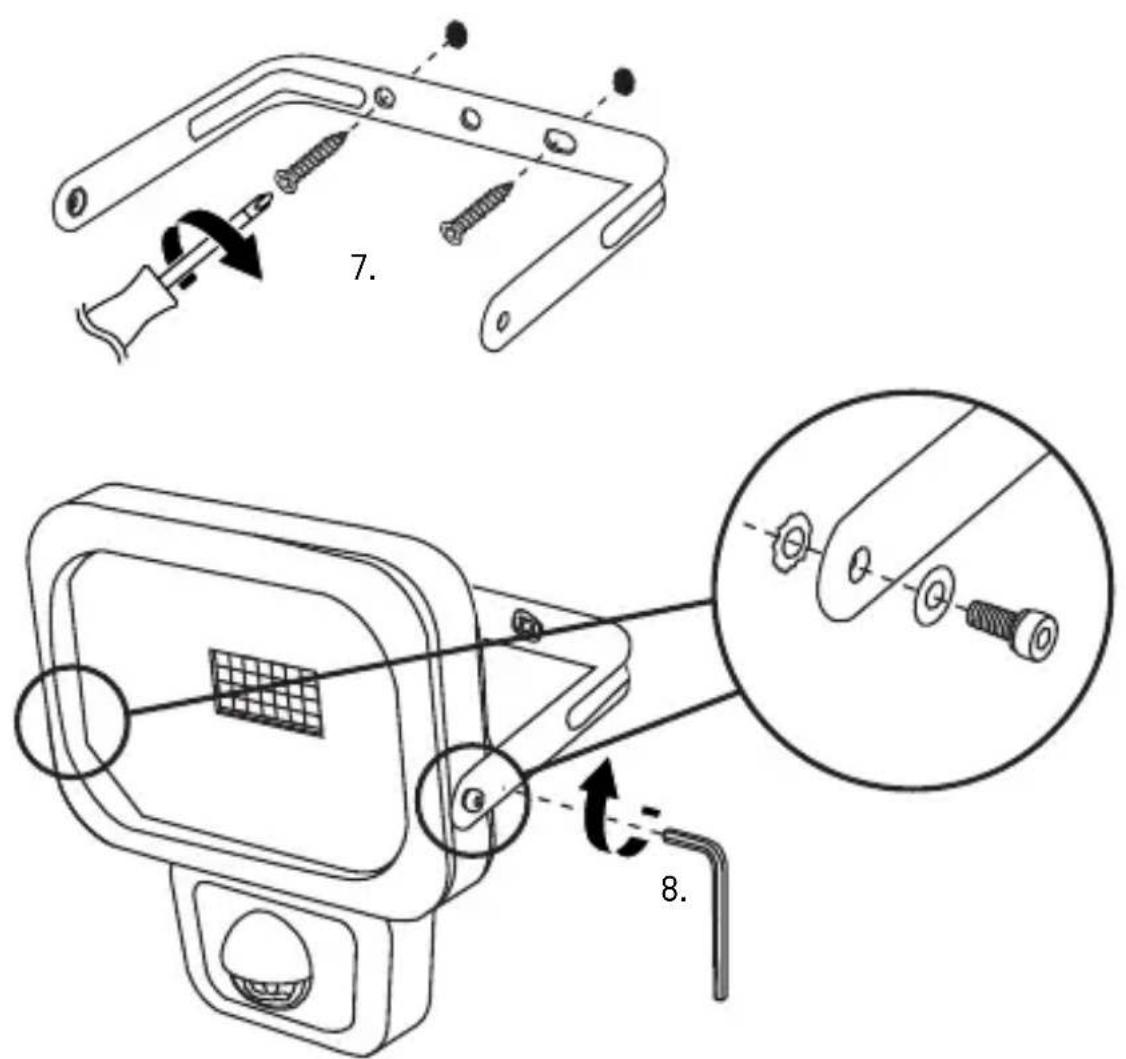

Monteringsmaterial medfoljer inte. Såsom att exempl visas ienna anvisning montering med 2 skruvar och 2 pluggar. Beroende på behov kan du använda andra monteringsmaterial.

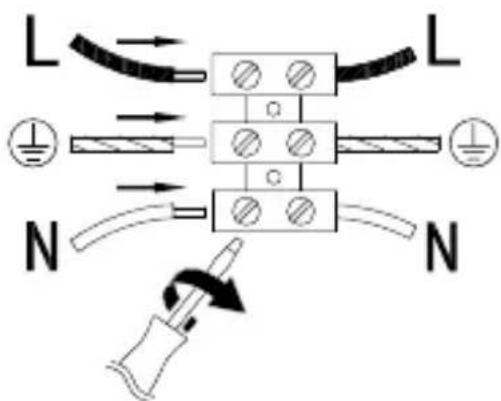

① ANSLUTNING

• Anslut ledarna i enlighet med markeringarna:

L Fas (brun)

Jordning (gul-grön)

N Neutral (bla)

• Aterupprätta spanningsförsörjningen.

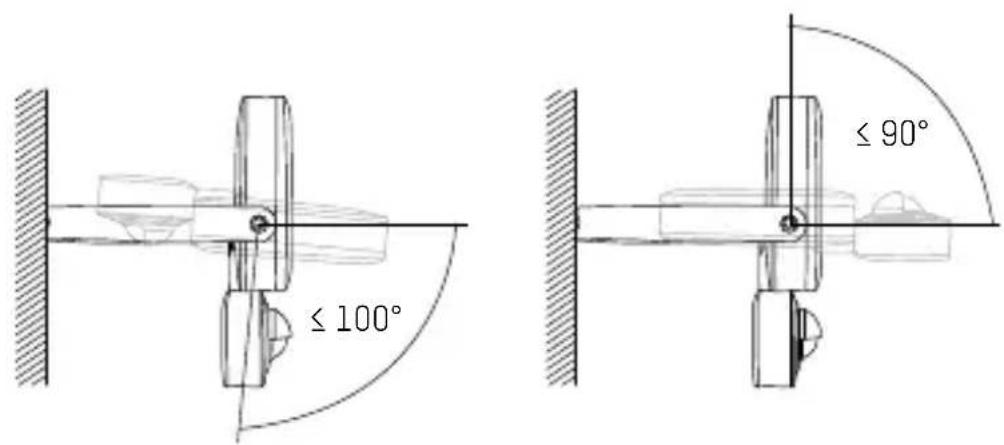

(1) STÄLLA IN STRÄLKASTARE

• Lossa arreteringsskruvarna.

• Ställ in strålkastarens önskade vinkel (-100^ till +90^

• Dra Åt arreteringsskruvarna igen med en insexnyckel.

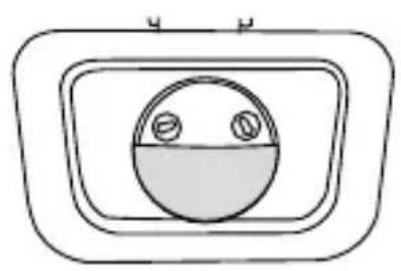

STÄLLA IN SENSOR

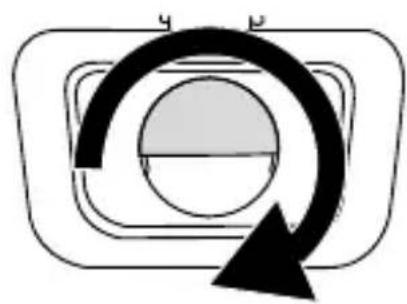

Vrid sensorkapan 180^

• Belysningstid after en aktivering: 10 ± 5 sekunder till 5 ± 1 minutes

Observera: Vid varje sensorregistrering frolangs belysningstiden med den installda tiden.

• Ljusforhällanden under vilken sensorn ar mottaglig (0 till 2000 lx).

Aktiverad dygnet runt

Vrid vridreglaget medurs anda till anslaget.
- Vänta tills de ljustörhällanden rader vid vilka sensorn skull varamottaglig.
- Medan en andra person rör sig fram För sensorn vrider du vridreglaget langsamt moturs tillsprodukten tand.
Vrid sensorkapan 180^ till den övre positionen.
- Justera vid behov in sensorn at vänster eller höger.

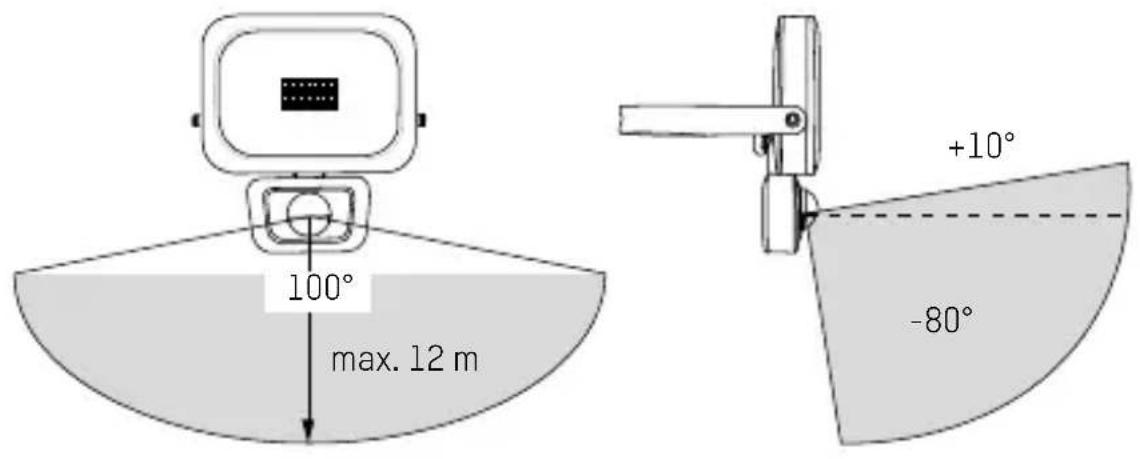

① REGISTRERINGSOMRÅDE

Observera: Sensor reagerar känsligare på rörelser diagonalt mot dess sensorfält.

RENGÖRING

• Bryt spanningsförsörjningen till Produkten på kopplingsskåpet innan varje rengöring. Säkraprodukten mot oavsiktlig Återstart genom att placera en anvisningssskylt på kopplingsskåpet.
• Använd für rengöring framfür allt en mjuk, torr aller lätt fuktad duk (dränk den eventuellt med lite diskmedel). Använd aldrig slipnings. aller Lossningsmedel till rengöringen.

SPECIFICATIONER

Modell	1600-0283: WFL800S	1600-0284: WFL1600S	1600-0285: WFL2400S
Anslutningsspanning 220-240 V~, 50/60 Hz
Effekt i Watt 10 W 20 W 30 W
IP-skyddsklass IP54 (stänkvattenskyddad)
IK-skyddsklass IK05
Skyddsklass I
Typ av ljuskälla LED
Färetemperatur 5000 K
Färetagivningsindex (CRI) >80 Ra
Nominell lusström 900 lm 1800 lm 2700 lm
Maximal projektensyta 250 cm²	420 cm²	585 cm²
Monteringsställe Inomhus och utomhus
Monteringshöjd	max. 3 m
Sensors räckvidd	max. 12 m
Sensors registeringsvinkel	Horisontell:	100°
	Vertikal:	+10° till -80°
Driftstemperatur ta	-20 till +50 °C
Mätt glas (B x H x D) - ca.	124 x	177 x	201 x
	90 x	127 x	146 x
	4 mm	4 mm	4 mm
Mätt med bygel (B x H x D) - ca.	147 x	202 x	231 x
	166 x	205 x	252 x
	42 mm	34 mm	41 mm
Vikt - ca.	0,51 kg	0,88 kg	1,31 kg

AVFALLSHANTERING

Hantera den inte langre brukbara armaturen,enigt de lagstadgade bestammelserna.Markningen "soptunna" anger att EU inte tillater elektriska anordninger att avfallshanteras tillsammans med normal hushallsavfall.Anvand dig av det retr- och samlingssystem som finns i din kommun eller vand dig till den handlare hos vilken du kopt Produkten.

På sä sätt uppfyller du dina lagenliga plikter och ger ditt bidrag till miljöskydd.

ANSVARSFRISKRIVNING

Den ienna bruksanvising angivna informationen kan komma att andrasutan foravisering. ANSMANN patar sig inte nagot ansvar for direkta,indirekta, tillfälliga aller andra skador erler ffoljskador som uppstar genomfelaktig hantering aller bristande hansyn till den information som anges ienna bruksanvising. Vid felaktig anvandning avprodukten patar vi ossinget ansvar och beviljar ingen garantiersattning.

GARANTIANVISNING

Vi erbjuder tio Års garanti på produiten. Vid skador på produits, som uppkommen om bruksanvisingen inte beaktas, gäller inte garantin. Ditt lagstadgade ansprák på garanti påverkas inte av detta.

Våra garantivillkor finns online på www.ansmann.de

C E Produkten motsvarar kraven i EU:s riktlinjer.

1600-0285
