WFL800S - Lampe ANSMANN - Kostenlose Bedienungsanleitung

Produkttyp	Wandleuchte mit Bewegungsmelder
Marke	Ansmann
Modell	WFL800S
Verwendung	Innen- und Außenbereich (IP54)
Stromversorgung	220-240 V~, 50/60 Hz
Leistung	10 W
Leuchtmitteltyp	LED nicht austauschbar
Farbtemperatur	5000 K (Tageslicht)
Lichtstrom	900 lm
Farbwiedergabeindex (CRI)	>80 Ra
Erfassungswinkel des Sensors	Horizontal: 100°, Vertikal: +10° bis -80°
Reichweite des Sensors	max. 12 m
Einstellbare Leuchtdauer	10 Sekunden bis 5 Minuten
Einstellbare Helligkeitsschwelle	0-2000 lx (Tag/Nacht)
Schutzart	IP54 (geschützt gegen Spritzwasser)
Schutzklasse	I (Schutzleiter erforderlich)
Maximale Montagehöhe	3 m
Maße mit Bügel (B x H x T)	147 x 166 x 42 mm
Gewicht	0,51 kg
Betriebstemperatur	-20 bis +50 °C
Stoßfestigkeitsindex	IK05
Glasmaterial	Sicherheitsglas nicht austauschbar
Garantie	10 Jahre
Lieferumfang	Wandleuchte, Bedienungsanleitung

Häufig gestellte Fragen - WFL800S ANSMANN

Wie installiere ich die Wandleuchte WFL800S?

Schalten Sie die Stromversorgung am Verteilerkasten aus. Wählen Sie einen geeigneten Ort, bohren Sie Löcher (Durchmesser 5 mm) und befestigen Sie den Bügel mit passenden Schrauben und Dübeln (nicht im Lieferumfang). Schließen Sie die Drähte an: L (Phase, braun), N (Neutralleiter, blau), Erde (gelb/grün). Schalten Sie den Strom wieder ein.

Wie stelle ich die Leuchtdauer ein?

Drehen Sie die Abdeckung des Sensors, um den Einstellknopf zu erreichen. Die Dauer kann von 10 Sekunden (kurze Nachlaufzeit) bis 5 Minuten (lange Nachlaufzeit) eingestellt werden. Jede erneute Erkennung verlängert die eingestellte Dauer.

Wie stelle ich die Helligkeitsschwelle des Sensors ein?

Drehen Sie den Einstellknopf im Uhrzeigersinn bis zum Anschlag. Warten Sie, bis die gewünschten Lichtverhältnisse erreicht sind, und lassen Sie dann eine Person am Sensor vorbeigehen. Drehen Sie den Knopf langsam gegen den Uhrzeigersinn, bis die Leuchte angeht.

Kann diese Leuchte innen und außen verwendet werden?

Ja, die Schutzart IP54 macht sie beständig gegen Spritzwasser und Staub. Sie ist für den Außenbereich geeignet, sollte jedoch nicht untergetaucht werden.

Was tun, wenn das Sicherheitsglas zerbrochen ist?

Das Sicherheitsglas ist nicht austauschbar. Bei Beschädigung des Glases muss das Produkt gemäß den örtlichen Vorschriften entsorgt werden.

Wie reinige ich die Leuchte?

Schalten Sie die Stromversorgung vor der Reinigung aus. Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch mit einem milden Spülmittel. Verwenden Sie niemals Scheuermittel oder Lösungsmittel.

Ist die Lichtquelle austauschbar?

Nein, die integrierte LED ist nicht austauschbar. Wenn sie das Ende ihrer Lebensdauer erreicht hat, muss die gesamte Leuchte ersetzt werden.

Wie groß ist die Erfassungsreichweite des Sensors?

Der Sensor erkennt Bewegungen bis zu 12 Metern mit einem horizontalen Erfassungswinkel von 100° und vertikal von +10° bis -80°. Er reagiert empfindlicher auf Querbewegungen.

Wie wird das Produkt am Ende seiner Lebensdauer entsorgt?

Werfen Sie das Gerät nicht in den Hausmüll. Nutzen Sie kommunale Sammelsysteme oder geben Sie es gemäß der WEEE-Richtlinie beim Händler zurück.

Wie lautet die Garantie für dieses Produkt?

Ansmann gewährt eine 10-jährige Garantie auf das Produkt. Die Garantie erlischt bei Nichtbeachtung der Bedienungsanleitung. Die gesetzlichen Rechte bleiben unberührt.

BEDIENUNGSANLEITUNG WFL800S ANSMANN

ORIGINALBETRIEBSANLEITUNG

WANDSTRAHLER MIT SENSOR

Lieferumfang 3
Zeichenerklarung 4
Bestimmungsgemäßer Gebrauch 4
Sicherheitshinweise 4
Produktbeschreibung 6
Montage. 6
Anschluss 8
Scheinwerfer einstellen 9
Sensor einstellen 9
Erfassungsbereich 11
Reinigung 11
Technische Daten 12
Entsorgung. 13
HAFTUNGSAUSSCHLUSSE 13
GARANTIEHINWEIS 13

LIEFERUMFANG

1x Wandstrahler mit Sensor

1x Bedienungsanleitung

Packen Sie zunachst das Produkt aus und überprüfen Sie es auf Vollständigkeit und Beschädigungen. Nehmen Sie ein beschädigtes Produkt nicht in Betrieb. Sollen Sie Beschädigungen am Produkt feststellen, kontaktieren Sie ihren Handler.

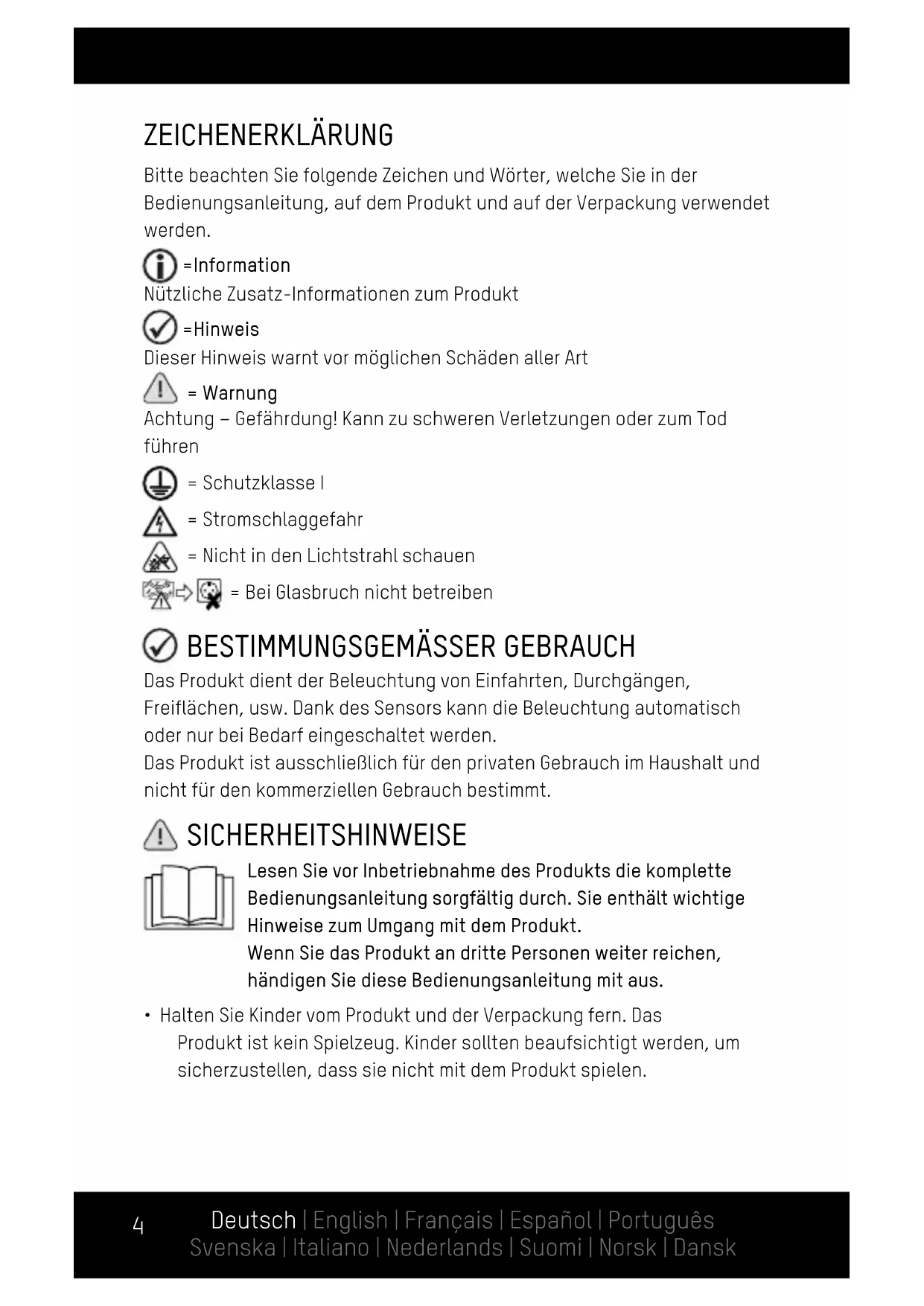

ZEICHENERKLÄRUNG

Bitte beachten Sie folgende Zeichen und Wörter, welche Sie in der Bedienungsanleitung, auf dem Produkt und auf der Verpackung verwendet werden.

i =Information

Nützliche Zusammenhang zum Produkt

=Hinweis

Dieser Hinweis warnt vor möglichen Schäden aller Art

= Warnung

Achtung - Gefährung! Kann zu schweren Verletzungen oder zum Tod führen

Schutzklasse I
=Stromschlaggefahren
= Nicht in den Lichtstrahl schauen

= Bei Glasbruch nicht betreiben

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Produkt dient der Beleuchtung von Einfahrten, Durchgängen, Freiflächen, usw. Dank des Sensors kann die Beuleuchtung automatisch oder nur bei Bedarf eingeschaltet werden. Das Produkt ist ausschließlich für den privaten Gebrauch im Haushalt und nicht für den kommerziellen Gebrauch bestimmt.

SICHERHEITSHINWEISE

Lesen Sie vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung sorgfältig durch. Sie enthalt wichtige Hinweise zum Umgang mit dem Produkt.

Wenn Sie das Produkt an dritte Personen weiter reichen, händigen Sie diese Bedienungsanleitung mit aus.

• Halten Sie Kinder vom Produkt und der Verpackung fern. Das Produkt ist kein Spielzeug. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.

• Lebensgefahr durch Stromschlag! Vergewissern Sie sich stets, dass die Stromzufuhr vor der Montage oder anderen Tätigkeiten am Produkt unterbrochen ist. Sichern Sie den Schaltkasten gegen Wiedereinschalten durch Dritte, z. B. mit einem Warnschild.

• Prüfen Sie immer, ob die Netzspannung mit den Angaben auf dem Typenschild des Produkts übereinstimmt, bevor Sie das Produkt anschließen.
• Der Befestigungsm untergrund und die Befestigungs materialien müssen das Produkt safer halten können. Im Zweifel wenden Sie sich an eine fachkundige Person.
• Warning: Lebensgefahr durch Stromschlag! Achten Sie darauf, während der Bohrung der Löscher keine Wasser-, Strom- oder Telefonleitungen zu beschädigen. Verwenden Sie ein Leitungssuchgerät.
• Dieses Produkt entspricht der Schutzart IP54: Geschützt gegenüber Eindringen von Staub zu gefährlichen undSENSiblen Teilen. Spritzwassergeschützt. Produkt nicht in Wasser tauchen. Die IP-Schutzart ist nur bei ordnungsgemäß montiertem Produkt gewährleistet.
• Fassen Sie das Produkt nicht mit nassen oder feuchten Händen an.
• Achten Sie darauf, dass das Anschlusskabel nicht gespannt ist oder in Kontakt mit scharfen Gegenständen, Chemikalien oder Lösungsmittel gerät.
• Überprüfen Sie regelmäßige Anschlussleitung und den Netzstecker auf Beschädigungen.
• Zur Vermeidung von Gefährdungen darf eine beschädigte äußere flexible Leitung dieser Leuchte ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden.

Das Produkt entspricht der Schutzklasse I und muss somit an den Schutzleiter angeschlossen werden.

Lebensgefahr durch Stromschlag! Die unsachgemäß Verwendung, Bedienung oder Montage birgt das Risiko eines Lebensgefährlichen Stromschlags. Das Produkt darf ausschließlich durch eine Elektrofachkraft angeschlossen werden!

Schauen Sie nicht direkt in den Lichtstrahl.

Leuchten Sie nicht anderen Personen ins Gesicht. Geschieht this zu lange, kann durch Blaulichtanteile eine Netzhautgebung auftreten.

Das Sicherheitsglas ist nicht austauschbar. Bei beschädigtem Sicherheitsglas muss das Produkt entsorgt werden.

• Ein gefahrloser Betrieb ist nicht mehr möglich, wenn das Produkt sichtbare Beschädigungen aufweist. Wenn das Produkt beschädigt ist, muss es entsorgt oder repariert werden.
• Reparieren Sie das Produkt nicht selbst! Lassen Sie Reparaturen nur von einer Elektrofachkraft durchführten.
  Die Lichtquelle dieser Leuchte ist nicht austauschbar. Wenn die Lebensdauer der Lichtquelle endet, muss die gesamte Leuchte ersetzt werden.
• Achtung! Zum Anschlussarf nur ein Anschlusskabel der Kategorie H05RN-F 36 1 mm² oder hoherwertig verwendet werden.

PRODUKTBESCHREIBUNG

[sieheSeite2]

1 LEDs

4 Halte-/Montagebügel

2 Feststellschrauben

5 Sensor

3 Anschlussleitung

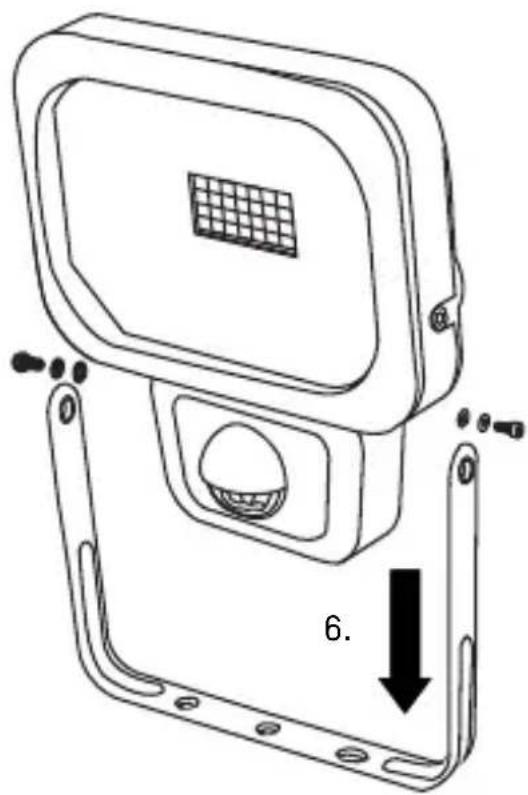

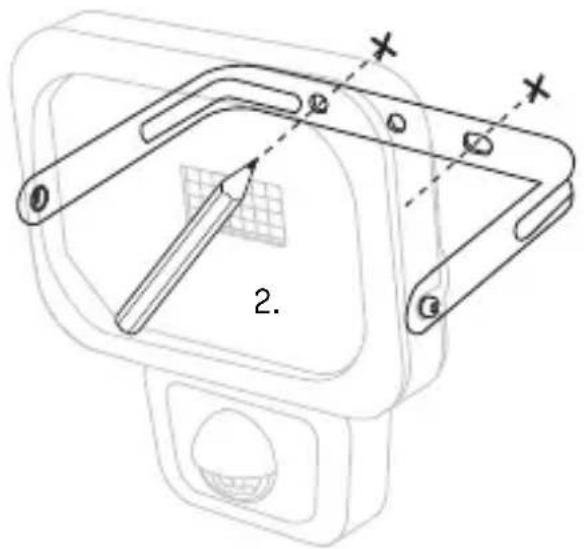

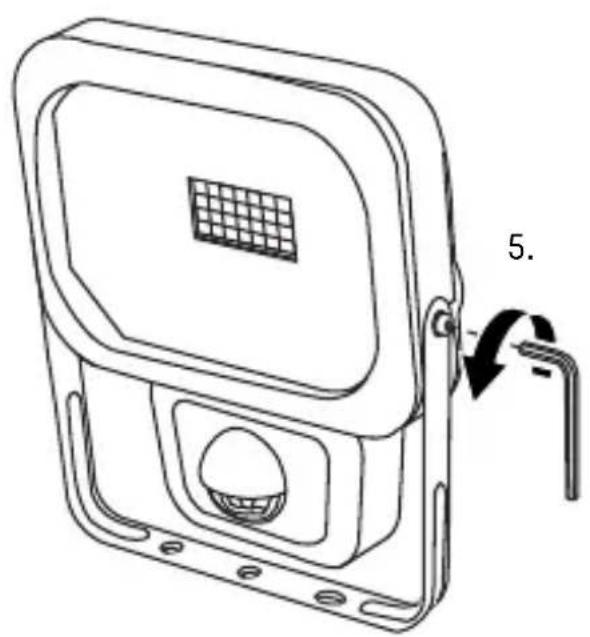

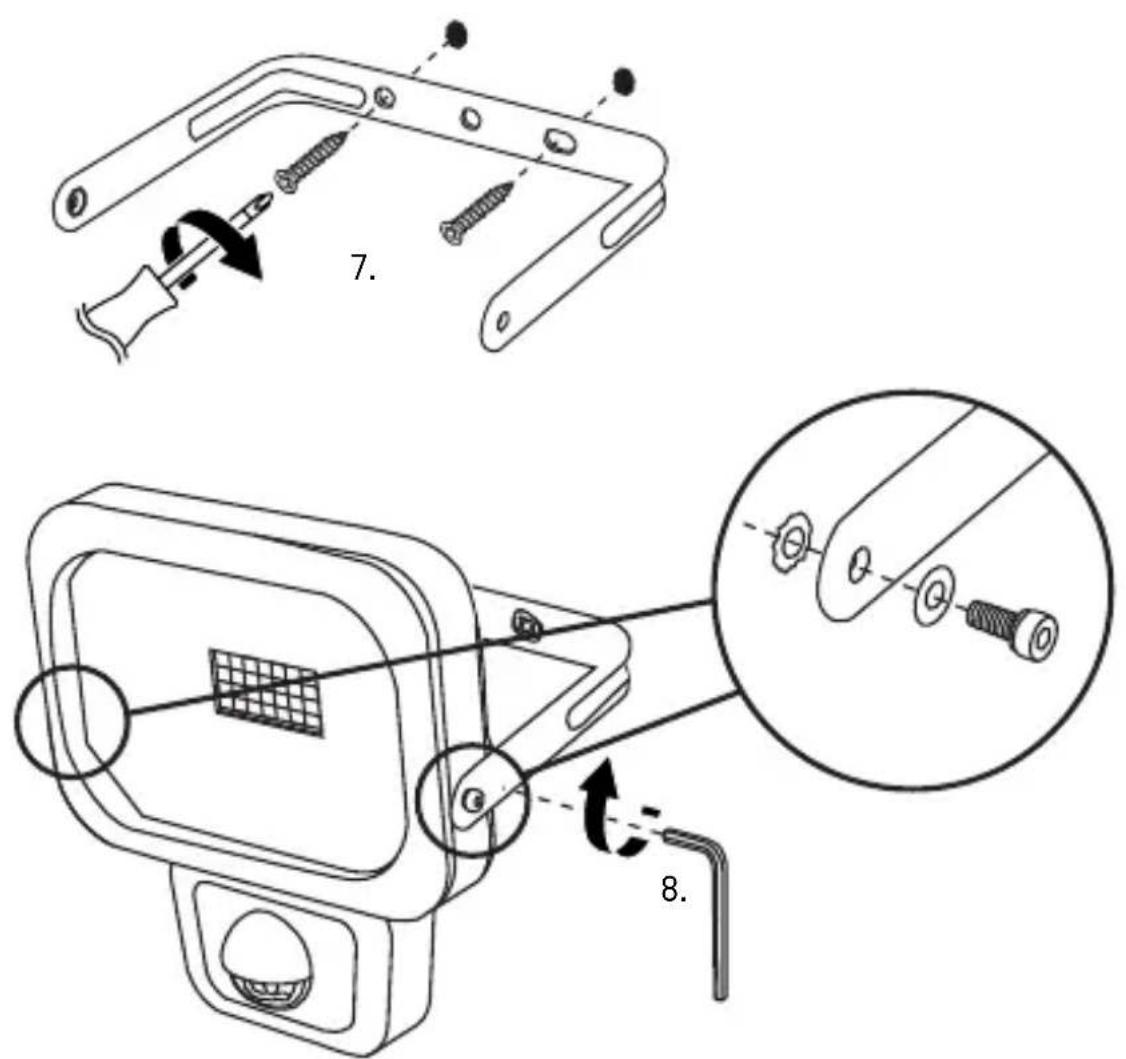

MONTAGE

• Unterbrechen Sie die Spannungsvorsorgung zum Kabel direkt am Schaltkasten und sichern Sie diesen gegen Wiedereinschalten durch Dritte.
  Wahlen Sie eine geeignete Montageposition für das Produkt.

Hinweise:

Andere Lichtquellen (z. B. Lateren) können die Funktion des Sensors beeinträchtigen. Montieren Sie das Produkt nicht unmittelbar im Wirkungsaum anderer Leuchtquellen.

Die Befestigungslöcher im Bügel besitzen einen Durchmesser von 5 mm. Wahlen Sie passendes Montagematerial aus.

Die Montagematerialien sind nicht mitgeliefert. Als Beispiel wird in dieser Anleitung die Montage mit 2 Schrauben und 2 Dübeln gezeigt. Je nach Bedarf können Sie andere Montagematerialien verwenden.

1.

ANSCHLUSS

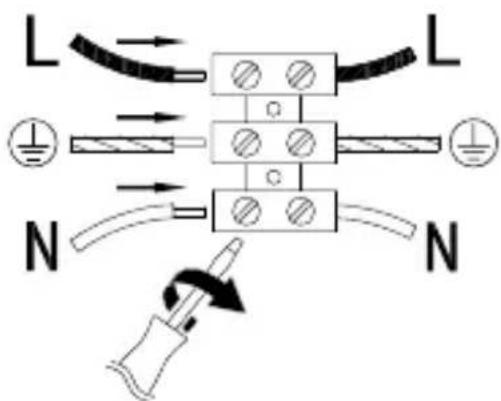

• Schlieben Sie die Adern entsprechend den Markierungen an:

L Phase (braun)

Erdung (gelb-grün)

N Neutral (blau)

• Stellen Sie die Spannungs versorgung wieder her.

SCHEINWERFER EINSTELLEN

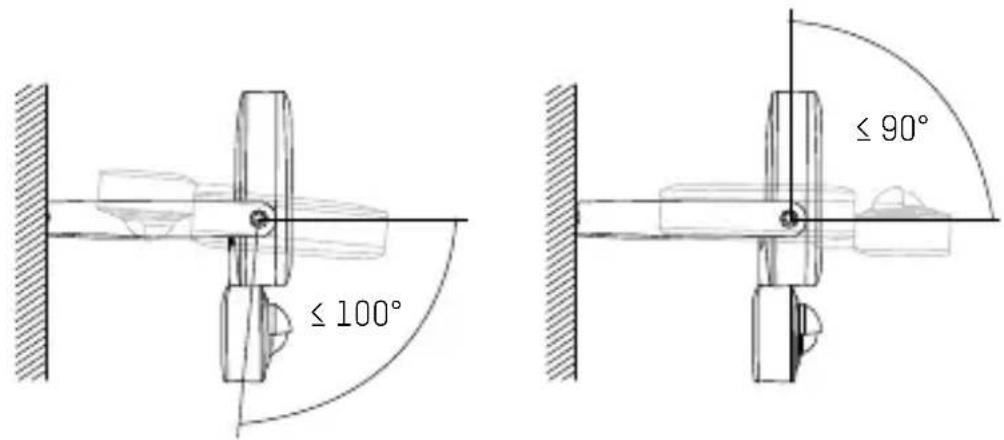

• Lösen Sie die Feststellschrauben.

• Stellen Sie den gewünschten Winkel des Scheinwerfers ein (-100^ bis +90^] .

• Ziehen Sie die Feststellschrauben mit einem Innen sechs kantschluss fest.

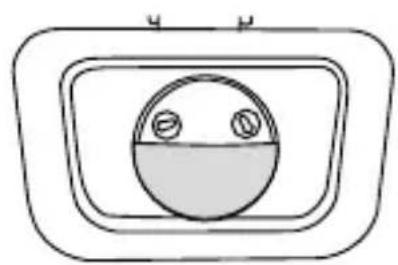

SENSOR EINSTELLEN

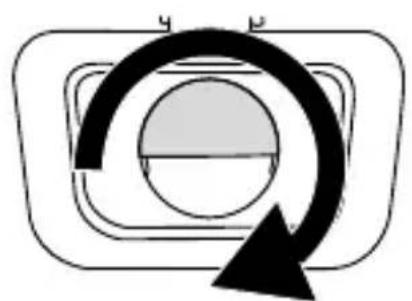

• Drehen Sie die Sensorabdeckung um 180^ .

• Leuchtdauer nach einer Aktivierung: 10 ± 5 Sekunden bis 5 ± 1 Minuten

Längere Leuchtdauer

Kürzere Leuchtdauer

Hinweis: Bei jeder Sensorregistration verlangert sich die Leuchtdauer um die eingestellte Zeit.

• Lichtverhältnisse, bei denen der Sensor sensitiv ist (0 bis 2000 lx).

Tags und nachts aktiviert

Nurnachtsaktiviert

• Drehen Sie den Drehregler bis zum Anschlag im Uhrzeigersinn.
• Warten Sie, bis die Lichtverhältnisse vorherrschen, bei denen der Sensor sensitiv sein soll.
• Während sich eine andere Person vor dem Sensor bewegt, drehen Sie den Drehregler langsam entgegen dem Uhrzeigersinn, bis sich das Produkt einschaltet.
• Drehen Sie die Sensorabdeckung um 180^ in die obere Position.
• Richten Sie bei Bedarf den Sensor nach links oder rechts aus.

ERFASSUNGSBEREICH

Hinweis: Der Sensor reagiert empfindlicher auf Bewegungen quer zu seinem Sensorfeld.

① REINIGUNG

• Unterbrechen Sie vor jeder Reinigung die Spannungs versorgung zum Produkt direkt am Schaltkasten. Sichern Sie das Produkt vor unbeabsichtigtem Wiedereinschalten, indem Sie ein Hinweissschild am Schaltkasten positionieren.
• Zur Reinigung verwenden Sie lediglich ein weiches, trockenes oder leicht feuchtes Tuch (gegebenenfalls unter Zugabe von etwas mildem Geschirrspulmittel). Verwenden Sie zur Reinigung auf keinen Fall Scheuer- oder Lösungsmittel.

TECHNISCHE DATEN

Modell	1600-0283: WFL800S	1600-0284: WFL1600S	1600-0285: WFL2400S
Anschlussspannung 220-240 V~, 50/60 Hz
Leistung in Watt 10 W 20 W 30 W
IP-Schutzart IP54 (spritzwassergeschützt)
IK-Schutzart IK05
Schutzklasse I
Leuchtmitteltyp LED
Farbtemperatur 5000 K
Farbwiedergabeindex (CRI) >80 Ra
Nennlichtstrom 900 lm 1800 lm 2700 lm
Maximale Projekte Flächche 250 cm²	420 cm²	585 cm²
Montageort Innen und außen
Montagehöhe max. 3 m
Sensor-Reichweite max. 12 m
Sensor-Erfassungswinkel Horizontal: 100° Vertical: +10° bis -80°
Betriebstemperatur t -20 bis +50 °C
Abmessungen Glas (B x H x T) - ca.	124 x 90 x 4 mm	177 x 127 x 4 mm	201 x 146 x 4 mm
Abmessungen mit Bügel (B x H x T) - ca.	147 x 166 x 42 mm	202 x 205 x 34 mm	231 x 252 x 41 mm
Gewicht - ca.	0,51 kg	0,88 kg	1,31 kg

ENTSORGUNG

Entsorgen Sie die unbrauchbare Leuchte gemäß den gesetzlichen Bestimmungen. Die Kennzeichnung „Mulltonne" weist daraufhin, dass Elektrogeräte in der EU nicht mit dem normalen Haushaltsmüll entsorgt werden)dürfen. Benutzen Sie die Rückgabe- und Sammelsysteme in ihrer Gemeinde oder wenden Sie sich an den Handler, bei dem das Produkt gekauft wurde.

Damit erfüllen Sie ihre gesetzlichen Pflichten und leisten ihren Beitrag zum Umweltschutz.

HAFTUNGSAUSSCHLUSSE

Die in dieser Bedienungsanleitung enthaltenen Informationen können ohne Vorankündigung geändert werden. ANSMANN übernimmt keine Haftung für direkte, indirekte, zufällige oder sonstige Schäden oder Folgeschäden, die durch unsachgemäß Handhabung oder durch Missachtung der in dieser Bedienungsanleitung enthaltenen Informationen entstehen. Bei falscher Verwendung des Produktes übernehmen wir keine Haftung und gewähren keine Gewährleistungs- oder Garantieansprüche.

GARANTIEHINWEIS

Auf das Produkt bieten wir eine zehnjährige Garantie. Bei Schäden am Produkt, die infolge Nichtbeachtung der Bedienungsanleitung entstehen, kann keine Garantie gewährt werden.

Ihr gesetzlicher Gewährleistungsanspruch wird hierdurch nicht beeinträchtigt.

Unsere Garantiebestimmungen finden Sie online unter www.ansmann.de
