WFL800S - Lampe ANSMANN - Gratis brugsanvisning og manual

Produkttype	Vægspot med bevægelsessensor
Mærke	Ansmann
Model	WFL800S
Anvendelse	Indendørs og udendørs (IP54)
Strømforsyning	220-240 V~, 50/60 Hz
Effekt	10 W
Lyskildetype	Ikke-udskiftelig LED
Farvetemperatur	5000 K (dagslys)
Lysstrøm	900 lm
Farvegengivelsesindeks (RA)	>80 Ra
Sensorens registreringsvinkel	Horisontal: 100°, Vertikal: +10° til -80°
Sensorrækkevidde	12 m maks.
Justerbar belysningsvarighed	10 s til 5 min
Justerbar lysstyrketærskel	0-2000 lx (dag/nat)
Beskyttelsesklasse	IP54 (beskyttet mod vandstænk)
Beskyttelsesklasse	I (kræver beskyttelsesleder)
Maks. monteringshøjde	3 m
Mål med beslag (L x H x D)	147 x 166 x 42 mm
Vægt	0,51 kg
Driftstemperatur	-20 til +50 °C
Stødmodstandsindeks	IK05
Glasmateriale	Ikke-udskifteligt sikkerhedsglas
Garanti	10 år
Pakningens indhold	Vægspot, brugsanvisning

Ofte stillede spørgsmål - WFL800S ANSMANN

Hvordan installerer jeg WFL800S-spottet?

Afbryd strømforsyningen ved sikringsboksen. Vælg et egnet sted, bor huller (diameter 5 mm) og fastgør beslaget med egnede skruer og rawlplug (medfølger ikke). Tilslut ledningerne: L (fase, brun), N (nul, blå), jord (gul/grøn). Tænd for strømmen igen.

Hvordan justerer jeg belysningsvarigheden?

Drej sensorens dæksel for at få adgang til justeringsknappen. Varigheden kan justeres fra 10 sekunder (kort cyklus) til 5 minutter (lang cyklus). Hver ny registrering forlænger den indstillede varighed.

Hvordan justerer jeg sensorens lysstyrketærskel?

Drej justeringsknappen med uret til stop. Vent på, at de ønskede lysforhold er opnået, og lad derefter en person passere foran sensoren. Drej langsomt knappen mod uret, indtil spottet tænder.

Kan denne spot bruges indendørs og udendørs?

Ja, beskyttelsesklassen IP54 gør den modstandsdygtig over for vandstænk og støv. Den er egnet til udendørs installation, men må ikke nedsænkes.

Hvad gør jeg, hvis sikkerhedsglasset er gået i stykker?

Sikkerhedsglasset kan ikke udskiftes. Hvis glasset er beskadiget, skal produktet bortskaffes i henhold til lokale regler.

Hvordan rengør jeg spottet?

Afbryd strømmen inden rengøring. Brug en blød klud, tør eller let fugtig med mild opvaskemiddel. Brug aldrig slibende midler eller opløsningsmidler.

Er lyskilden udskiftelig?

Nej, den indbyggede LED kan ikke udskiftes. Når den når slutningen af sin levetid, skal hele spottet udskiftes.

Hvad er sensorens registreringsrækkevidde?

Sensoren registrerer bevægelser op til 12 meter med en horisontal vinkel på 100° og vertikal vinkel fra +10° til -80°. Den er mest følsom over for tværgående bevægelser.

Hvordan bortskaffer jeg produktet ved endt levetid?

Smid ikke apparatet i husholdningsaffaldet. Brug kommunale indsamlingssystemer eller aflever det til forhandleren i henhold til WEEE-direktivet.

Hvad er garantien for dette produkt?

Ansmann giver 10 års garanti på produktet. Garantien bortfalder, hvis brugsanvisningen ikke følges. Lovbestemte rettigheder forbliver uændrede.

BRUGSANVISNING WFL800S ANSMANN

Längre belysningstid

Kortare belysningstid

Aktiverad endast nattetid

Ikke ta skadedeprodukter i bruk. Ta kontakt med forhandleren ved påviste skader på produitet.

TEGNFORKLARING

Produktet samsvarer med beskyttelsesklasse I og må kobles til en jordingsleder.

• Bryt strømforsyningen til kabelen direkte i sikringsboksen og sikre at++,\ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ .
• Velg en egnet monteringsposisjon for produitet.

Merknader:

Festehullene til bøylen har en diameter på 5 mm. Velg et passende monteringsmateriell.

Leveringsomfang 113
Tegnforklaring 114
Forskriftsmaesig anvendelse 114
Sikkerhedsanvisninger 114
Produktbeskrivelse 116
Montering. 116
Tilslutning. 118
Indstilling af Projektør 119
Indstilling af sensor 119
Registraringsomrade 121
Rengoring 121
Tekniske data 122
Bortskaffelse 123
ANSVARSFRASKRIVALSE 123
GARANTI 123

LEVERINGSOMFANG

1x Vægprojektør med sensor

1x Betjeningsvejledning

Produktet pakkes ud og undersøges for fuldstændighed og beskadigelser. Et beskadiget produkt på ikke tages i brug. Hvis der konstateres skader på produit, skal du kontakte forhandleren.

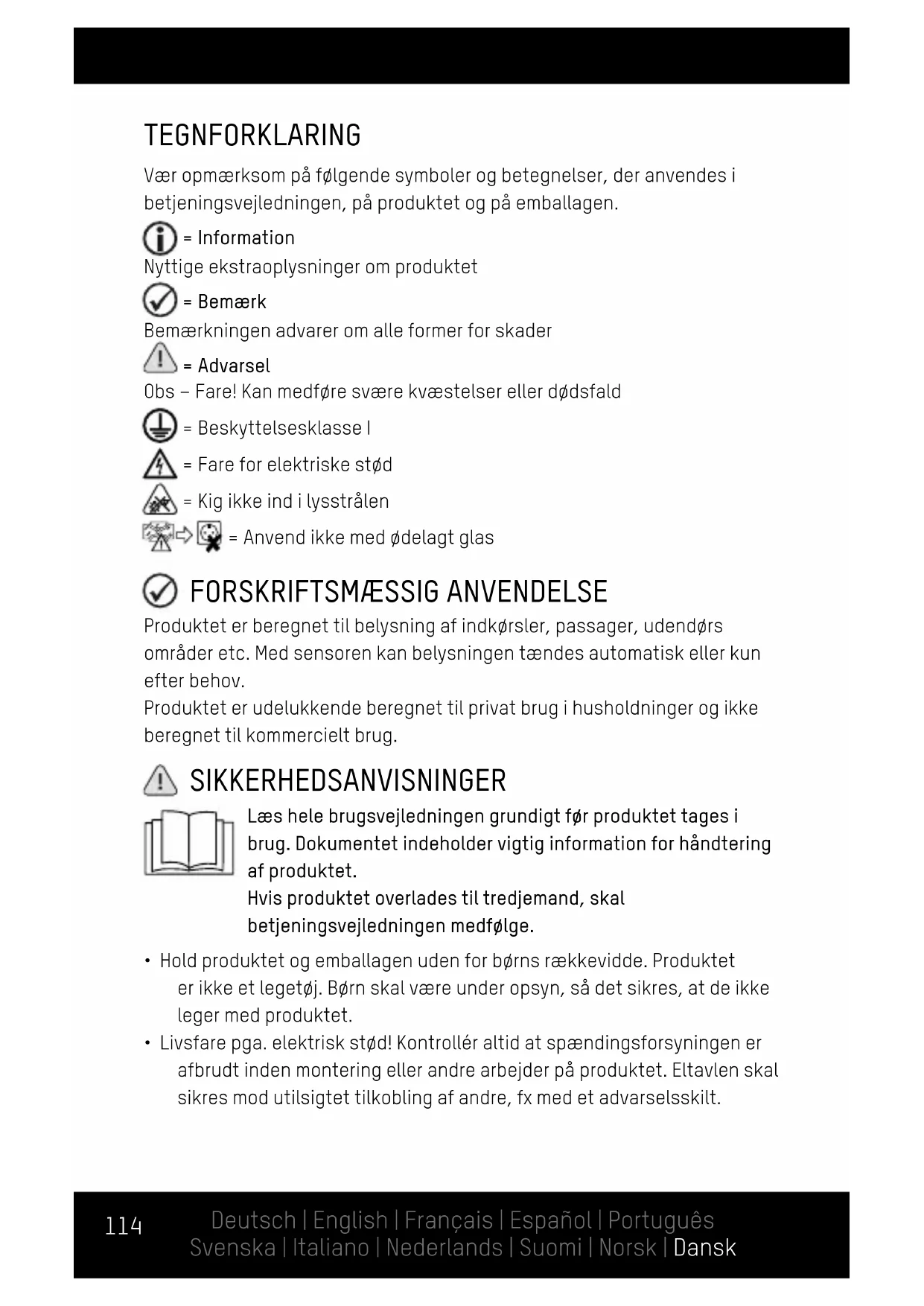

TEGNFORKLARING

Vær opmærksom på følgende symboler og betegnelser, der anvendesi betjeningsvejledningen, på produitet og på emballagen.

i = Information

Nyllige ekstraoplysninger omproduktet

=Bemærk

Bemærkningen advarer om alle former for skader

Advarsel

Produktet er beregnet til belysning af indkørsler, passager, udendørs områder etc. Med sensoren kan belysningen tændes automatisk eller kun after behov.

Produktet er udelukkende beregnet til privat brug i husholdninger og/DDB beregnet til commerciert brug.

SIKKERHEDSANVISNINGER

Læs—hele brugsvejledningen grundigt før produitet tages i.
brug. Dokumentet indeholder vigtig information for handtering af produitet.

Hvisproduktet overlates til tredjemand, skal betjeningsvejledningen medfolge.

• Hold produit et emballagen Eden for børns rækkevidde. Produktet er ikke et legetøj. Børn skaløre under opsyn, SSEdet sikres, at de/DDleger med produit.

• Livsfare pga. elektrisk stød! Kontrollér altid at spændingsforsyningen er afbrudt inden montering uller andre arbejder på produit. Eltavlen skal sikres mod utilsigtet tilkobling af andre, fx med et adverselsskilt.

• Kontroller altid om netspændingen svarer til oplyningerne på Produktets typeskilt før produktet tilsluttes.

• Fastgørelsesstedet og -materialerne skal vare i stand til at holde produit sikkert fast. I tvivlstilfælde kontaktes en fagmand.
• Advarsel: Livsfare pga. elektrisk stød! Ved boring af huller skal det sikres, at vand-, strøm- eller Telefonledninger ikke beskadiges. Anvend en ledningsssøger.
• Dette produit opfylder tæthedsklasse IP54: Beskyttet mod indtrængning af støv til farlige og følsomme dele. Stænkæt. Produktet på ikke nedsjænkes i vand.
  IP-tæthedsklassen kan kun opretholdes ved korrekt montering af produitet.
• Tag/DD: fat i Produktet med snavsede eller fugtige hænder.
• Kontroller at til Slutningsledningen ikke er spændt eller i kontakt med skarpe genstande, kemikalier eller oplosningsmidler.
• Kontroller regelmæssigt netstik og -kabel for skader.
• For at undgå farlige situationer, på en beskadiget udvendig og fleksibel ledning kun udskiftes af fabrikanten, dennes serviceafdeling erler en autoriseret el-installatør.

Produktet er klassificeret som beskyttelsesklasse I og skal derfortilsluttes en jordledning.

Livsfare pga. elektrisk stød! Forkert anvendelse, betjening aller montering indebærer risiko for livsfarlige elektriske stød. Produktet mA kun tilsluttes af en el-installatør!

Kig ikke direkte ind i lysstrålen. Ret ikke lysstrålen mod andre personers ansigter. Hvis dette varer forLAGe, er der risiko forøjenskader på grund af lysets indhold af blåkomponenter.

Sikkerhedsglasset kan/DDskiftes.Ved beskadigelse af sikkerhedsglasset skalproduktet kasseres.

• Hvisprodukter har synlige skader er det ikke længere muligt at sikre ufarlig drift. Hvisprodukter beskadiget skal det kasseres eller repareres.

• Udfør ikke selv reparationer på produitet! Reparationer bør kun udføres af en autorisaret elektriker.

• Lyskilden i++, Projektör kan/DDskiftes. När lyskildens levetid er forbi, skal hele projektøren udskiftes.
• Obs! Tilstutningen på kun udføres med et kabel i kategorien H05RN-F 3G 1 mm² aller en bedre kategori.

PRODUKTBESKRIVELSE

(se side 2)

1 LEDs

4 Holder-/monteringsbøjle

2 Indstillingsskruer

5 Sensor

3 Tilmutilningskabel

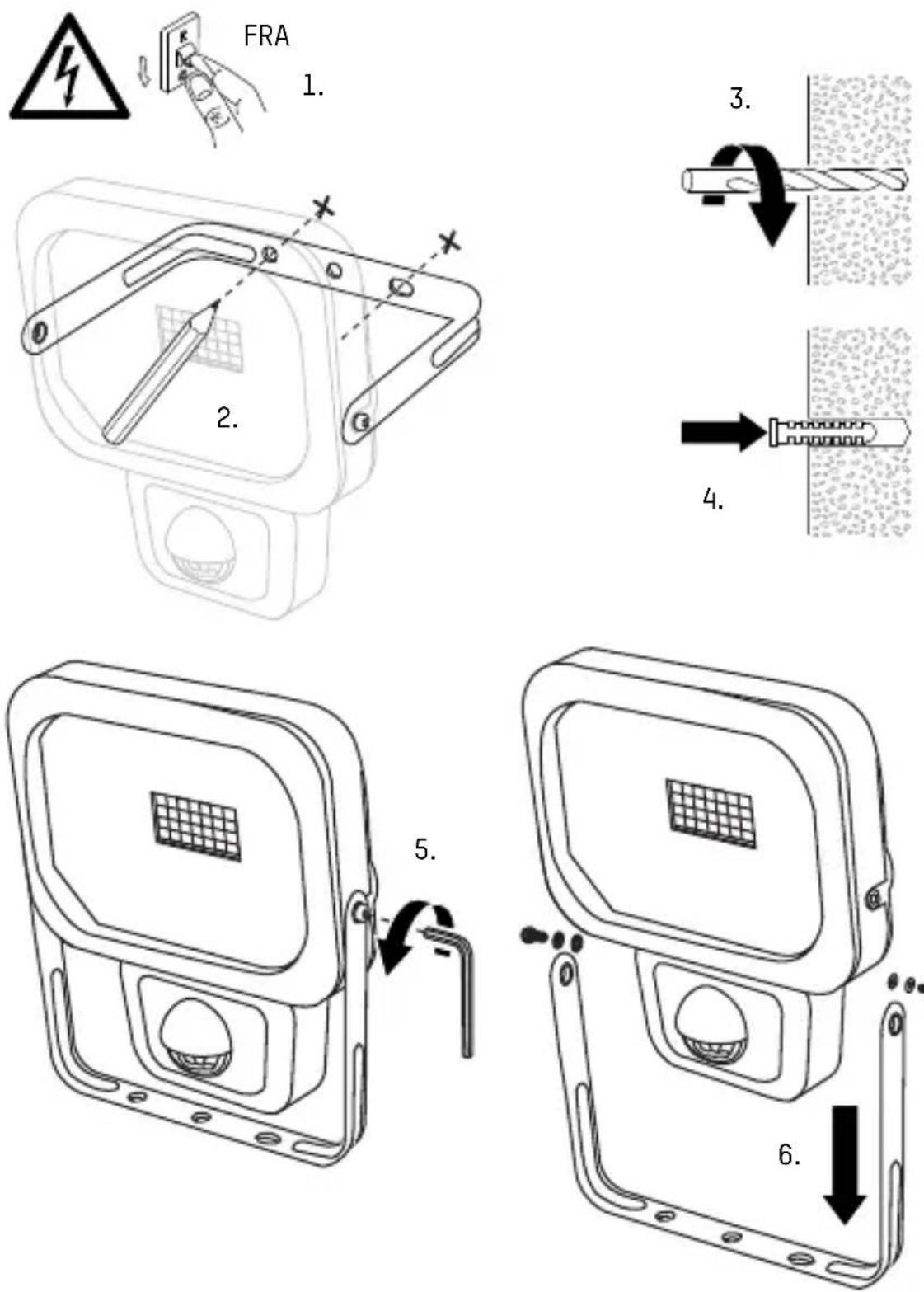

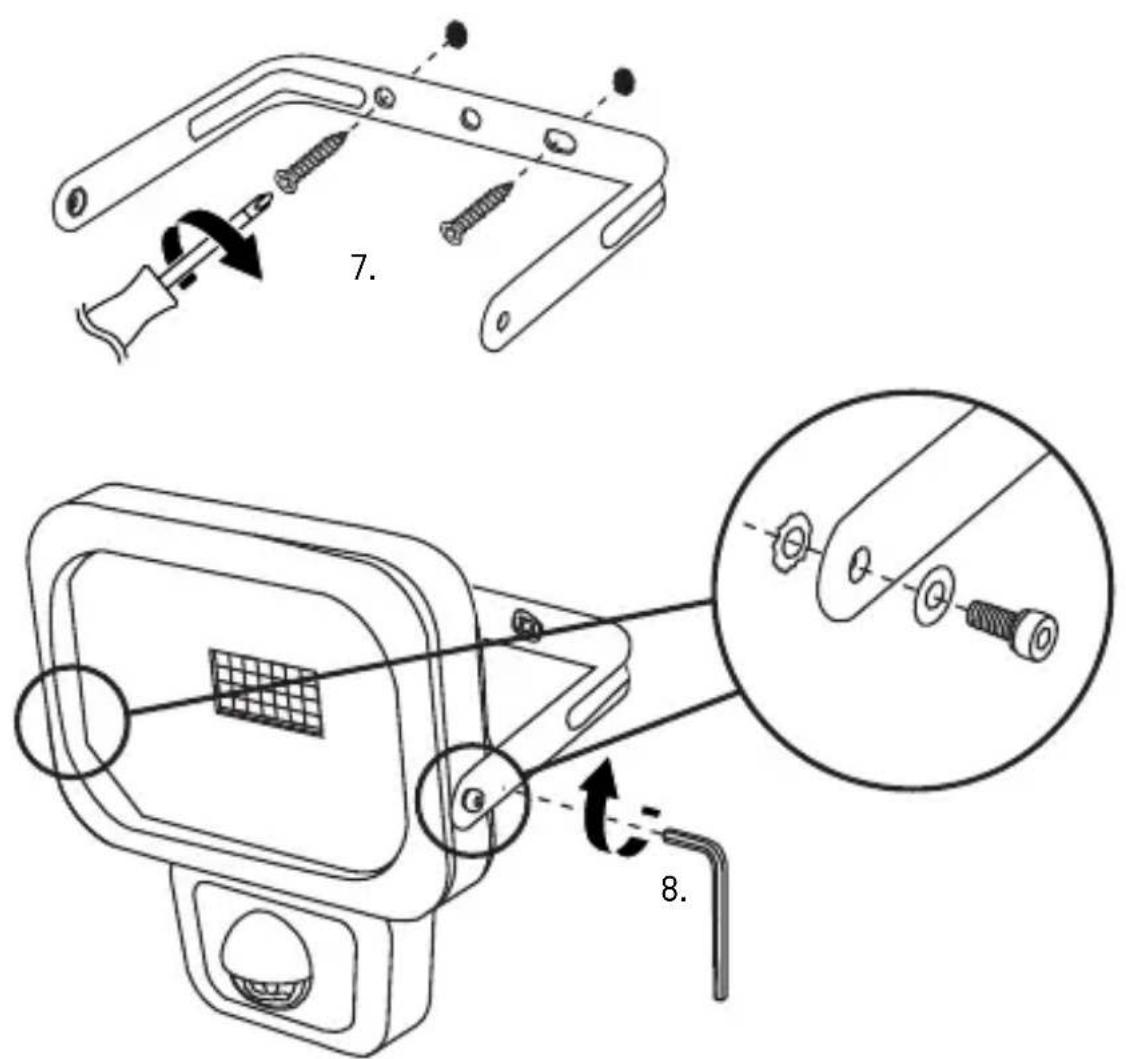

MONTERING

• Kablets spændingsforsyning afbrydes direkte i eltavlen og sikres mod genindkobling af andre.
  Vaelg en egnet placering til produitet.

Bemerk:

Andre lyskilder (fx gadelys) kan påvirke sensorens Funktion. Produktet bør畸形 monteres i umiddelbar nærhed af andre lyskilders belysningsområde.

Monteringshullerne i bøjlen har en diameter på 5 mm. Vælg det rigtige monteringsmaterialie.

Monteringsmateriale medfølger ikke. I++, der kan vælges andre monteringsmaterialer after behov.

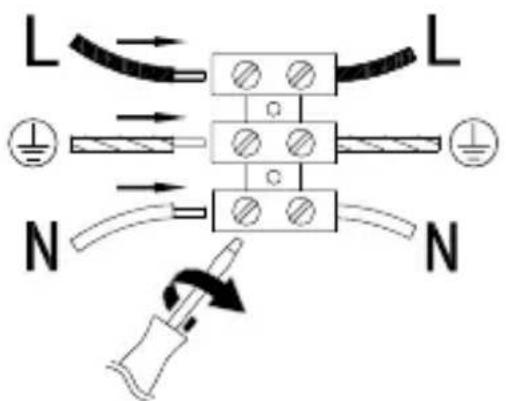

TILSLUTNING

• Tilslut lederne i henhold til markeringerne:

L Fase (brun)

Jord (gul-grøn)

NNul (blå)

Spændingsforsyninger tilkoblesigen.

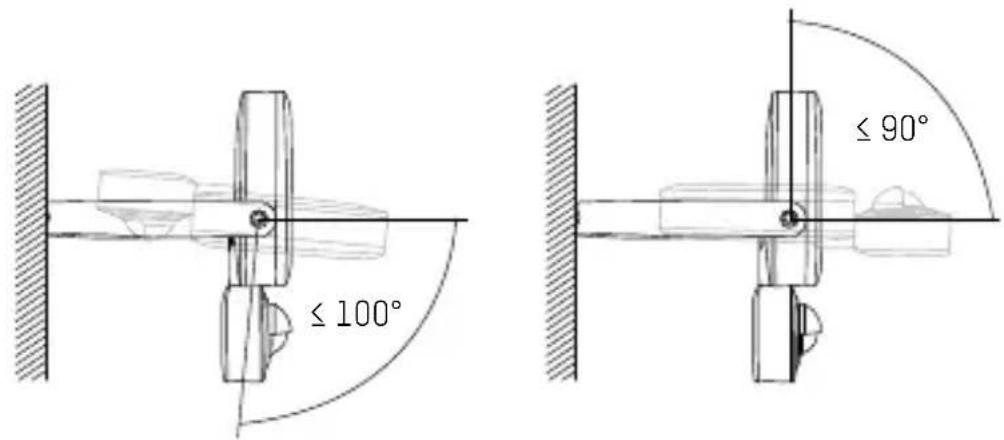

INDSTILLING AF PROJEKTØR

• Indstillingsskruerne løsnes.

• Indstil den ønskede winkel på projektøren (-100^ til +90^

• Spænd indstillingsskruerne fastigen med en unbrakonøgle.

• Lysforhold, hvorunder sensoren er folsom (0 til 2000 lx).

• Drej drejeregulatoren med uret til stop.
• Vent indtil lysforholdene er på det niveau, hvor sensoren skal vare følsom.
• Medens en anden person bevæger sig foran sensoren, drejes drejeregulatoren langsom mod uret indtilproduktetænder.
• Drej sensordækslet 180^ til den øverste position.
• Drej sensoren mod venstre eller højre after behov.

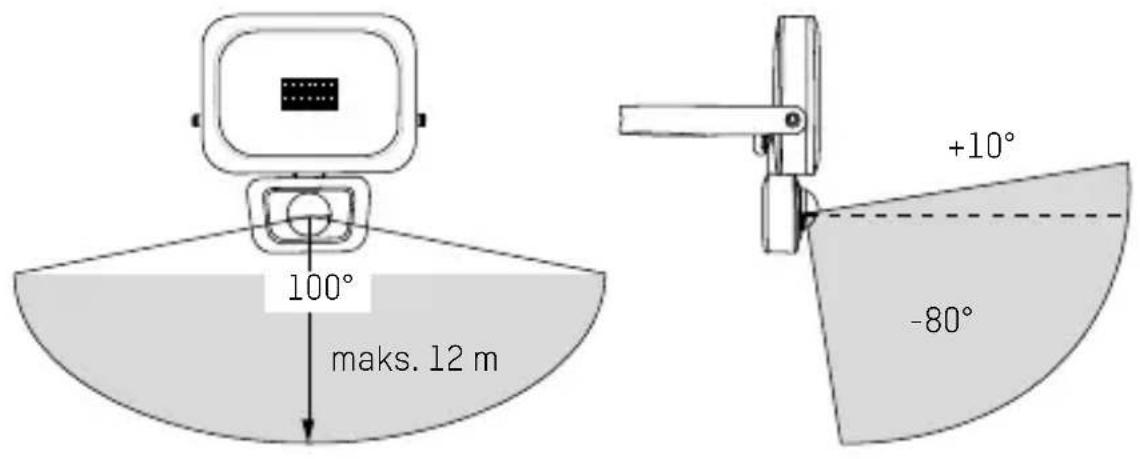

① REGISTRERINGSOMRÅDE

Bemærk: Sensoren er mest folsom over for bevægelser på tværs af sensorfeltet.

RENGØRING

• Før al rengøring skalprodukter afbrydes fra spændingsforsyningen i eltavlen. Produktet skal sikres mod utilsigtet genindkobling ved at anbringe et advarselsskilt på eltavlen.
• Ved rengöring på der kun anwendes en blød, tør eller let fugtig klud (evt. med tilssæting af et mildt opvaskemiddel). Der på aldrig anwendes slibende medier eller opløsningsmidler.

TEKNISKE DATA

Model	1600-0283: WFL800S	1600-0284: WFL1600S	1600-0285: WFL2400S
Tilstuntingspænding 220-240 V~, 50/60 Hz
Effekt i watt 10 W 20 W 30 W
IP-tæthedsklasse IP54 (stænkæt)
IK-tæthedsklasse IK05
Beskyttelsesklasse I
Lyskilde LED
Farvetemperatur 5000 K
Farvegengivelsesesindex (CRI) >80 Ra
Nominal lysstrøm 900 lm 1800 lm 2700 lm
Maksimal projekteisflade 250 cm²	420 cm²	585 cm²
Monteringssted Inden- og udendørs
Monteringshøjde maks. 3 m
Sensorrækkevidde	maks. 12 m
Sensor registeringsvinkel	Horisontalt:	100°
	Vertikalt:	+10° til -80°
Driftstemperatur tæ	-20 til +50 °C
Dimensioner, glas (B x H x D) - ca.	124 x 90 x 4 mm	177 x 127 x 4 mm	201 x 146 x 4 mm
Dimensioner med bøjle (B x H x D) - ca.	147 x 166 x 42 mm	202 x 205 x 34 mm	231 x 252 x 41 mm
Vægt - ca.	0,51 kg	0,88 kg	1,31 kg

BORTSKAFFALSE

Bortskaf den udtjente Projekt i henhold til de lokale bestemmelse. Mærkningssymbolet "Skraldespand" betyder at elektrisk udstyr ikke bortskaffes som almindeligt husholdningsaffald inden for EU. Anvend genbrugspladsen til bortskaffelse eller henvend dig til den forhandler, hvorprodukter er købt.

Herved opfylder du de regionale bestemmelier og bidrager til miljøbeskyttelsen.

ANSVARSFRASKRIVELSE

Informationerne i/DDonne betjeningsvejledning kan aendres uden forudgående varsel.ANSMANN patar sig ingen hæftelser for direkte, indirecte, uforudsete erler andre skader erler følgeskader, der opstär som ffolge af forkert handtering erler som ffolge af, at informationerne i.ddne vejledning ikke ffolges. Ved forkert anvendelse af produitet patarvi os intet ansvar og vi patarger os ingen garantier og garantikrav.

GARANTI

Vi tilbyder 10 Års garanti på produitet. For skader, der skyldes at betjeningsvejledningen ikke følges, kan garantien ikke anvendes. Dine lovmaessige krav på garanti påvirkes ikke af dette.

Du finder vores garantibestemmelser online på www.ansmann.de

Produktet opfylder kravene i EU-forordningerne.

1600-0285

ANSMANN AG | Industriestrasse 10
