Tuotetyyppi	Seinävalaisin liiketunnistimella
Merkki	Ansmann
Malli	WFL800S
Käyttötarkoitus	Sisä- ja ulkokäyttöön (IP54)
Sähkönsyöttö	220-240 V~, 50/60 Hz
Teho	10 W
Valonlähteen tyyppi	LED, ei vaihdettavissa
Värilämpötila	5000 K (päivänvalo)
Valovirta	900 lm
Värintoistoindeksi (Ra)	>80 Ra
Tunnistimen havaintokulma	Vaaka: 100°, Pysty: +10° - -80°
Tunnistimen kantama	12 m enintään
Säädettävä paloaika	10 s - 5 min
Säädettävä valoisuuskynnys	0-2000 lx (päivä/yö)
Suojausluokka	IP54 (suojattu roiskevesiltä)
Suojaluokka (sähköinen)	I (vaatii suojajohtimen)
Asennuskorkeus enint.	3 m
Mitat jalustan kanssa (L x K x S)	147 x 166 x 42 mm
Paino	0,51 kg
Käyttölämpötila	-20...+50 °C
Iskunkestävyysluokka	IK05
Lasin materiaali	Karkaistu lasi, ei vaihdettavissa
Takuu	10 vuotta
Pakkauksen sisältö	Seinävalaisin, käyttöohje

Usein kysytyt kysymykset - WFL800S ANSMANN

Kuinka asennan WFL800S-valaisimen?

Katkaise virta sähkökeskuksesta. Valitse sopiva paikka, poraa reiät (halkaisija 5 mm) ja kiinnitä jalusta sopivilla ruuveilla ja tulpilla (eivät sisälly toimitukseen). Kytke johdot: L (vaihe, ruskea), N (nolla, sininen), maa (kelta/vihreä). Kytke virta takaisin.

Kuinka säädän paloaikaa?

Kierrä tunnistimen kansi auki päästäksesi säätönuppiin. Aikaa voidaan säätää 10 sekunnista (lyhyt aika) 5 minuuttiin (pitkä aika). Jokainen uusi havainto pidentää asetettua aikaa.

Kuinka säädän tunnistimen valoisuuskynnystä?

Kierrä säätönuppia myötäpäivään rajaan asti. Odota, että haluttu valaistusolosuhde saavutetaan, ja käytä henkilöä kulkemaan tunnistimen ohi. Kierrä nuppia hitaasti vastapäivään, kunnes valaisin syttyy.

Voiko tätä valaisinta käyttää sisällä ja ulkona?

Kyllä, suojausluokka IP54 tekee siitä kestävän roiskevesiä ja pölyä vastaan. Se soveltuu ulkoasennukseen, mutta sitä ei saa upottaa veteen.

Mitä tehdä, jos karkaistu lasi rikkoutuu?

Karkaistua lasia ei voi vaihtaa. Jos lasi on vaurioitunut, tuote on hävitettävä paikallisten määräysten mukaisesti.

Kuinka puhdistan valaisimen?

Katkaise virta ennen puhdistusta. Käytä pehmeää, kuivaa tai kevyesti kosteaa liinaa miedolla astianpesuaineella. Älä koskaan käytä hankaavia puhdistusaineita tai liuottimia.

Onko valonlähde vaihdettavissa?

Ei, sisäänrakennettua LEDiä ei voi vaihtaa. Kun sen käyttöikä päättyy, koko valaisin on vaihdettava.

Mikä on tunnistimen havaintokantama?

Tunnistin havaitsee liikettä enintään 12 metrin päästä, vaakasuunnassa 100° ja pystysuunnassa +10° - -80°. Se reagoi parhaiten poikittaiseen liikkeeseen.

Kuinka hävittää tuote käyttöiän lopussa?

Älä hävitä laitetta kotitalousjätteen mukana. Käytä kunnallisia keräysjärjestelmiä tai palauta se jälleenmyyjälle SER-direktiivin mukaisesti.

Mikä on tämän tuotteen takuu?

Ansmann antaa tuotteelle 10 vuoden takuun. Takuu raukeaa, jos käyttöohjeita ei noudateta. Lainmukaiset oikeudet säilyvät ennallaan.

KÄYTTÖOHJE WFL800S ANSMANN

Toimituksen sisälto 91
Merkkien selykset. 92
Tarkoituksenmukainen kayttö 92
Turvallisuusohjeet 92
Tuotteen osat. 94
Asennus. 94
Liitantä 96
Valonheittem asettaminen 97
Anturin asettaminen 97
Tunnistusalue 99
Puhdistus 99
Tekniset tiedot 100
Havittäminen 101
VASTUUVAPAUSAUSEKKEET. 101
TAKUU 101

TOIMITUKSEN SISÄLTÖ

1 x Seinävalaisin anturilla

1 x Kayttoohje

Pura tuote ensin pakkauksesta ja tarkista, etta toimitus sisälttä kaikki osat ja ne ovat moitteettomassa kunnossa. Älä käytä vaurioitunutta tuotetta.

Jos havaitsettuotteessa vaurioita,ota yhteyttä jalleenmyyjaan.

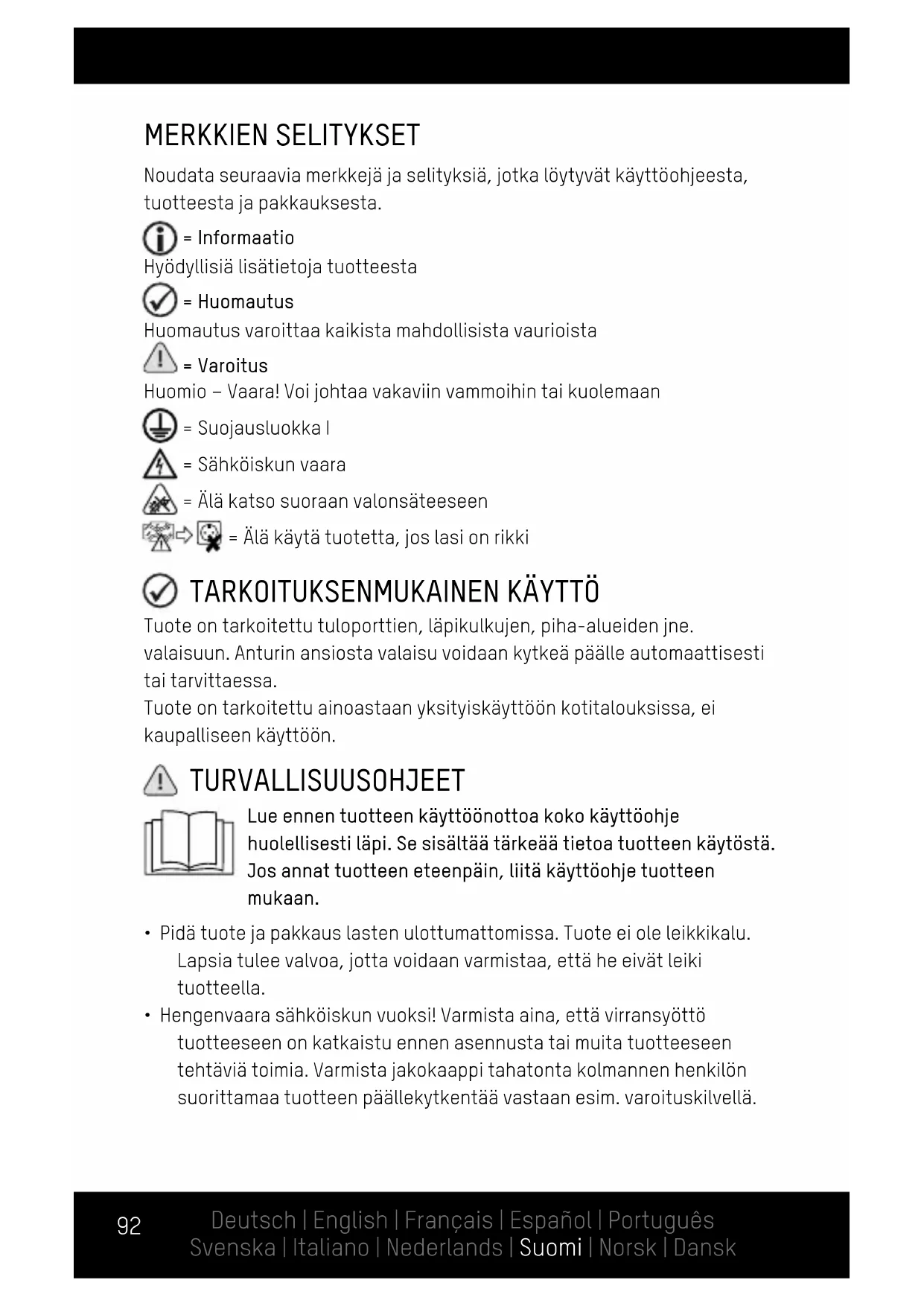

MERKKIEN SELITYKSET

Noudata seuraavia merkkejä ja selityksiä, jotka löytyvät käyttoohjeesta, tuotteesta ja pakkauksesta.

i = Informaatio

Hyödyllisia liśātietoja tuotteesta

= Huomautus

Huomautus varoittaa kaikista mahdollisista vaurioista

1 = Varoitus

Huomio - Vaara! Voi johtaavakaviin vammoin tai kuolemaan

= SujoausluokkaI

= Sähköiskun vaara

= Aä katso suoraan valonsäteeseen

Aä käytä tuotetta, jos lasi on rikk

TARKOITUKSENMUKAINEN KÄYTTÖ

Tuote on tarkoitetti tuloporttien, lapikulkujen, piha-alueiden jne.

valaisuun. Anturin ansiosta valaisu voidaan kytkeä paälle automaattisesti tai tarvittaessa.

Tuote on tarkoitetti ainoastaan yksityiskayttoän kotitalouksissa, eikaupalliseen kayttoän.

TURVALLISUUSOHJEET

Lue ennen tuotteen käyttoönnotoa koko käyttoohje huolellisesti lapi. Se sisältaa tärkeaa tietoa tuotteen käytösta.

Jos annat tuotteen eteenpän, liitä käyttohje tuotteen mukaan.

• Pidä tuote ja pakkauslasten ulottumattomissa. Tuote ei ole leikkikalu. Lapsia tulee valvoa, jotta voidaan varmistaa, etta he eivat leiki tuotteella.

• Hengenvaara sähköiskun vuoksi! Varmista aina, että virransyöttö tuotteeseen on katkaistu ennen asennusta tai muita tuotteeseen tehtäviä toimia. Varmista jakokaappi tahatonta kolmannen henkilön suorittamaa tuotteen päälekytkentää vastaan esim. varoituskilvella.

• Tarkista aina, etta verkkojännite vastaa tuotteen typpikilvessä mainittuja tietoja ennen tuotteen kytkemistä sahköverkkoon.

• Asennuspinnan ja -materialien täytyykestäa tuotteen paino. Epävarmoissa tilanteissa känny ammattilaisen puoleen.
• Varoitus: Hengenvaara sähköiskun vuoksi! Huolehdi reikiä poratessasi, etta et vaurioita vesi-, sähkö- tai muita johtoja. Käytä johdonhakulaitetta tähän tarkoitukseen.
• Tuote vastaa kotelointiluokkaa IP54: Vaaralliset ja herkät osat on suojattu polyltä. Roiskevesisuojattu. Tuotetta ei saa upottaa veteen. IP-kotelointiluokka taataan vain asianmukaisesti asennetussa tuotteessa.
• Älä koske tuotteeseen märin tai kostein käsin.
• Huomioi, etta liitäntäjohtoa ei ole vedetty liian kireälte tai se ei joudukosketuksiin terävien esineiden, kemikaalien tai liuotusaineiden kanssa.
• Tarkista liitäntäjohto ja pistoke saannöllisesti vaurioiden varalta.
• Jos valaisimen johdon joustava kuori vaurioituu, sen saa vaihtaa uuteen vain valmistaja, tämän valtuuttama huoltopalvelu tai muu tehtävään pateva henkilö vaaratilanteiden välttämiseksi.

Tuote vastaa suojausluokkaa l, joten se täytyy liittäa suojajohtimeen.

Hengenvaara sahköiskun vuoksi! Hengenvaarallisen sahköiskun vaara asiaankuulumattoman käytön tai asennuksen vuoksi. Tuotteen saa liittä ainoastaan sahköalan ammattilainen!

Alä katso suoraan valonsäteeseen.
Alä valaise toisia henkilöitä suoraan kasvoihin. Pitkäkestoisessa valaisussa sinisen valon osuus voi vaurioittaa verkkokalvoa.

Turvalasia ei voi vaihtaa uuteen. Turvalasin vauroituessa tuote taytyy havittäa.

• Jos tuotteessa on nakyviä vaurioita, vaaraton käytto ei ole enaah mahdollista. Jos tuote on vaurioitunut, se täytyy havittäa tai korjauttaa.

• Älä yritä itse korjata tuotetta! Korjauta tuote vain sahköalan ammattilaisella.

• Valaisimen valonlahdettä ei voi vaihtaa uuteen. Kun valonlähde on tullut elinkaarensa päähan, koko valaisin täytyy vaihtaa uuteen.

• Huomio! Liitäntään saa käyttaa vain luokkaan H05RN-F 3G 1 mm ^2 kuuluvaa tai korkeampitasoista liitäntäjohtoa.

TUOTTEEN OSAT

{katso sivu 2]

1 Ledit

4 Kiinnitys-/asennussanka

2 Kiinnitysruuvit

5 Anturi

3 Liitäntäjohto

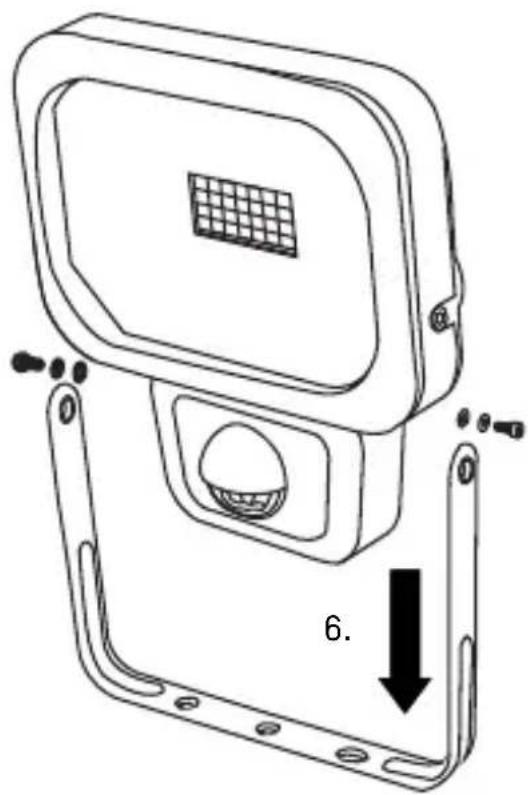

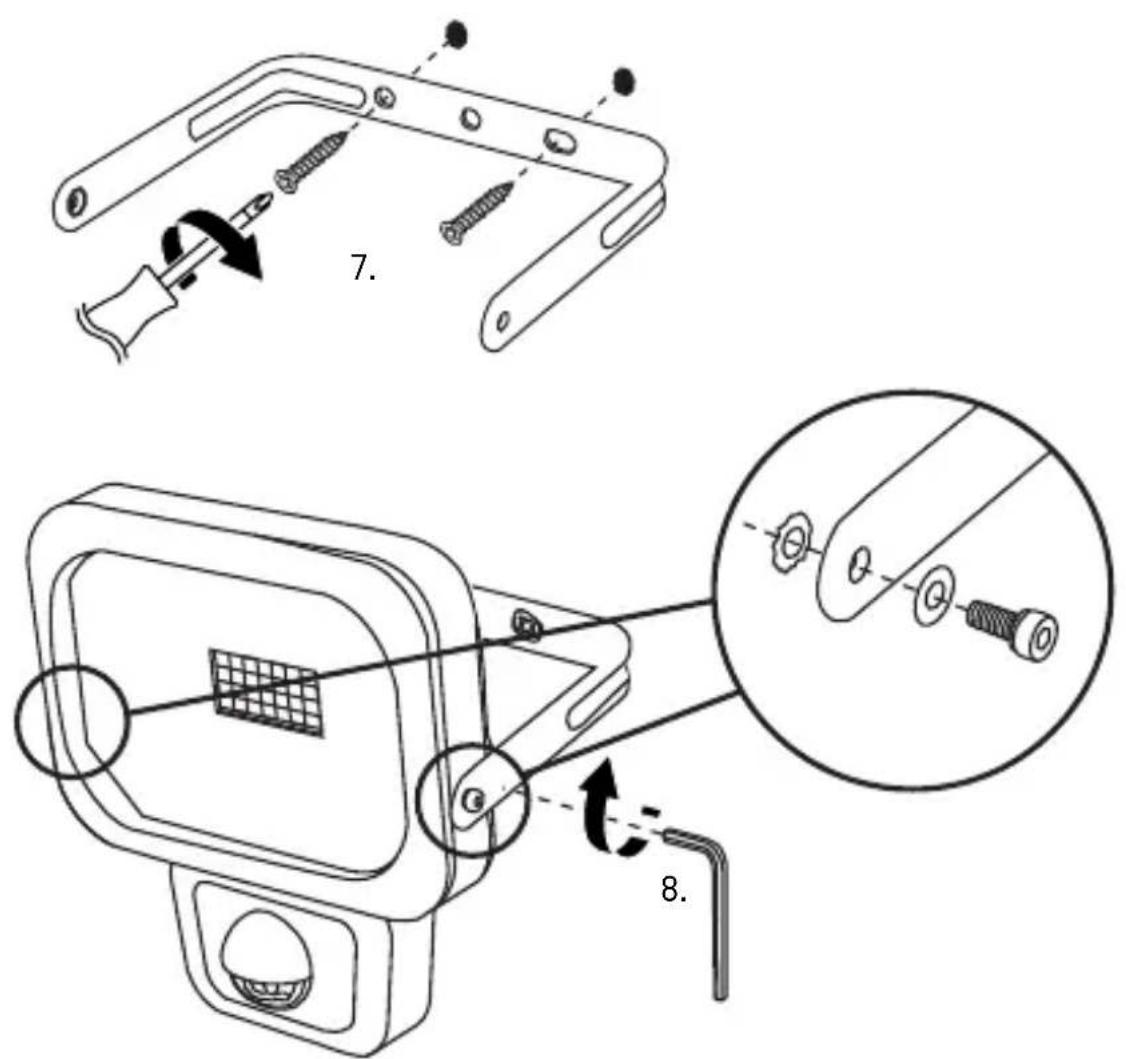

ASENNUS

• Katkaise jännitteensyöttö johtoon jakokaapista ja varmista se kolmansien henkilöiden suorittamaa tahatonta päälekytkemistä vastaan.
• Valitse tuotteelle sopiva asennusasento.

Huomautus:

Muut valonlähteet (esim. katuvalot) voivat heikentäa anturin toiminaa. Ålasenna tuotetta muiden valonlähteiden valittömaan laheisyyteen.

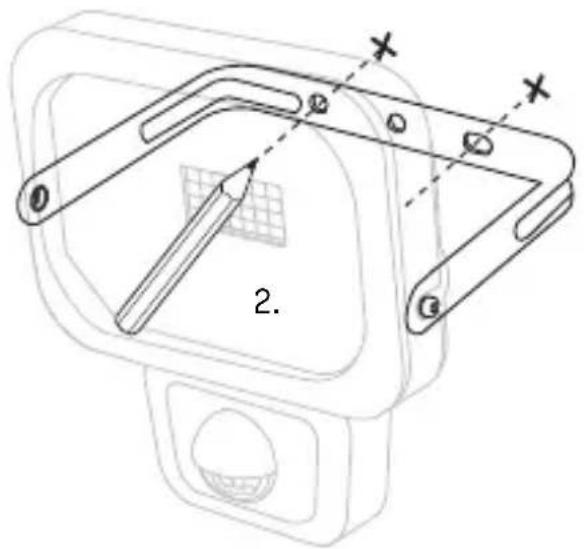

Sangassa olevien kiinnitysreikien halkaisija on 5 mm. Valitse sopivat asennustarvikkeet.

Asennustarvikkeet eivät sisäly toimitukseen. Käytööhje sisältaa esimerkin asennuksesta 2 ruuvilla ja 2 tulpalla. Tarvittaessa asennuksessa voidaan käytää muita asennustarvikkeita.

1.

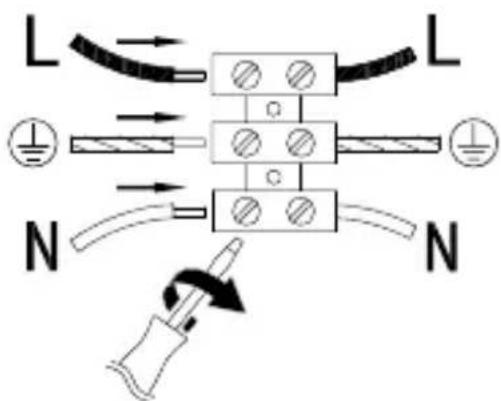

LIITÄNTÄ

• Liitä johtimet merkintöjen mukaisesti:

L Vaihe (ruskea)

Maadoitus

[keltainen-vihrea]

N Neutraali (sininen)

• Kytke jannitteensyöttö jälleen paälle.

Löysää kiinnitysruuveja.

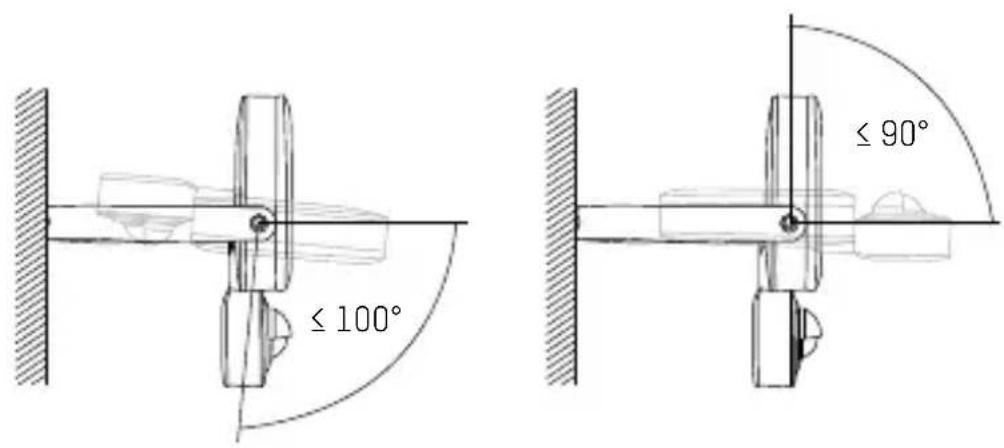

• Aseta valonheitin haluttuun kulmaan (-100^ - +90^) .

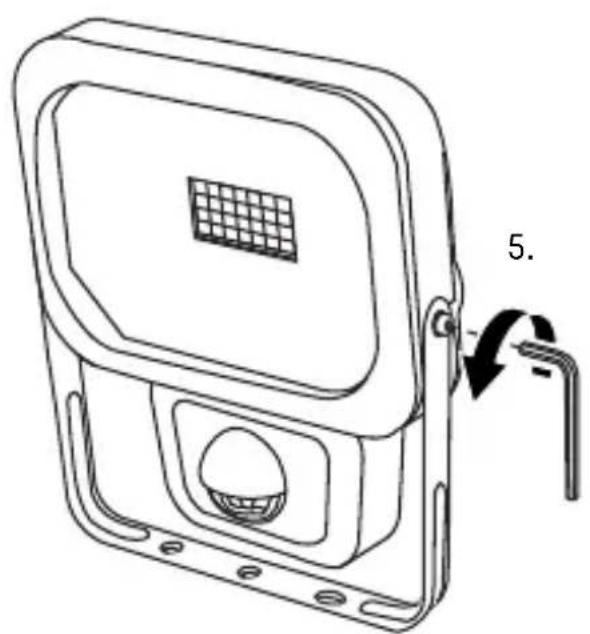

Kiristä kiinnitysruuvit kuusiokoloavaimella.

ANTURIN ASETTAMINEN

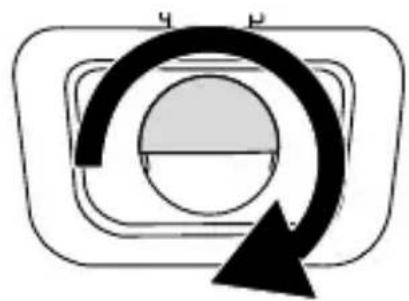

• Käennä anturin suojaa 180^ .

• Valaisuika aktivoinnin jälleen: 10±5 sekuntia - 5±1 minuuttia

Pidempi valaisuaika

Lyhyempi valaisuaika

Huomautus: Anturin reckisteröinti pidentä valaisuaikaa säädetyn ajan verran.

• Valaistusolot, joissa anturi on herkkä (0-2000 lx).

Päivin ja öisin aktivoitu

Vain öisin aktivoitu

• Kännä käantösaadintä myotapäivän vasteseen asti.
• Odota, kunnes sellaiset valaistusolot vallitsevat, joissa anturi reagoi herkästi.
• Toisen henkilön liikkuessa anturin edessa kännä käantösaadintä hitaasti vastapäivään, kunnes tuote kytkeytyy paälle.

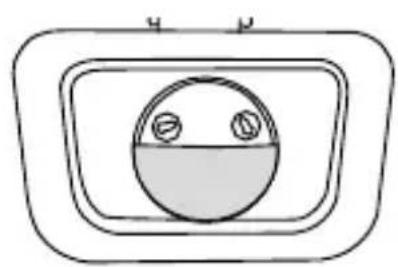

• Käännä anturin suojaa 180° ylaasentoon.
• Suuntaa anturi tarvittaessa vasemmalle tai oikealle.

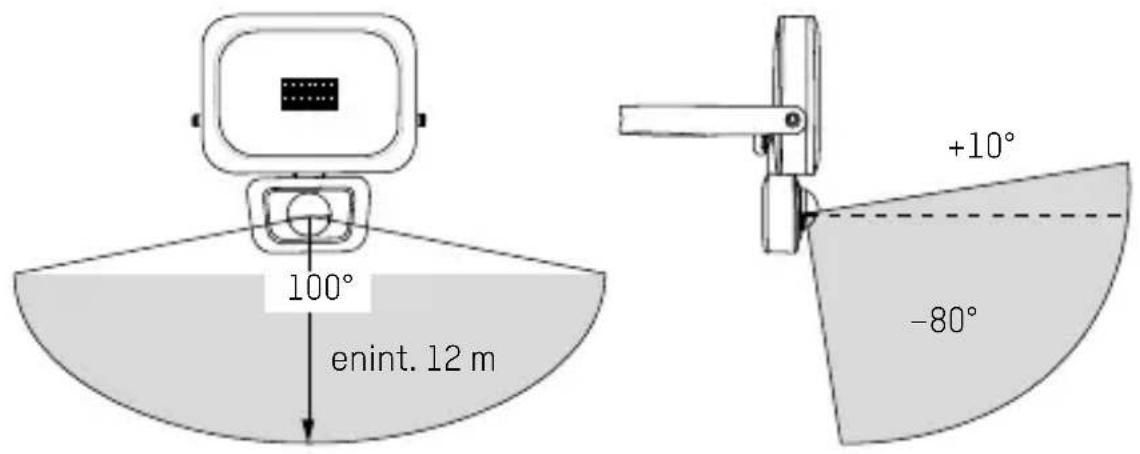

TUNNISTUSALUE

Huomautus: anturi reagoi herkemmin liikkeisiin, jotka tulevat poikittaintunnistusalueelle.

PUHDISTUS

• Katkaise jännitteensyöttö tuotteeseen jakokaapista ennen puhdistusta. Varmista tuote tahatonta pällekytkentä vastaan asettamalla varoituskilpi jakokaapin viereen.
• Puhdista tuote vain pehmeällä, kuivalla tai hieman kostutetulla liinalla (tarvittaessa miedolla astianpesuaineella). Älä käytä puhdistukseen hankaus- tai liuotinaineita.

TEKNISET TIEDOT

Malli	1600-0283: WFL800S	1600-0284: WFL1600S	1600-0285: WFL2400S
Liitäntäjännite 220-240 V~, 50/60 Hz
Teho 10 W 20 W 30 W
IP-luokitus IP54 (roiskevesisuojattu)
IK-luokitus IK05
Sujausluokka I
Valonlähde LED
Värilämpötila 5000 K
Värintoistoindeksi (CRI) > 80 Ra
Nimellinen valovirta 900 lm 1800 lm 2700 lm
Suurin projektiopinta 250 cm	2	420 cm²	585 cm²
Asennuspäkka Sisä- ja ulkotilat
Asennuskorkeus enint. 3 m
Anturin kantama	enint. 12 m
Anturin tunnistuskulma	Vaakasuora:	100°
	Pystysuora:	+10°- -80°
Käytölämpötila ta	-20 - +50 °C
Lasin mitat	124 x	177 x	201 x
[L x K x S] - n.	90 x	127 x	146 x
	4 mm	4 mm	4 mm
Mitat sis. sangan (L x K x S) - n.	147 x	202 x	231 x
	166 x	205 x	252 x
	42 mm	34 mm	41 mm
Paino - n.	0,51 kg	0,88 kg	1,31 kg

HAVITTÄMINEN

Hävität käytösta poistettu valaisin lainsäädännon mukaisesti. Jäteastia-merkinta tarkoittaa, etta EU-maissa sahkölaitteita ei saa havittä talousjätteen mukana. Käytä hyväksesi kunnan järkestämä palautus- ja keräysjarjestelmiä tai kaanny jälleenmyyjan puoleen, jolta olet hankkinut tuotteen.

Nain taytatailliset velvollisuutesi ja saastat ymparistoa.

VASTUUVAPAUSAUSEKKEET

Käytöohjeen sisälätmät tiedot voidaan muuttaa ilman ennakkoilmoitusta. ANSMANN ei ota vastuuta suorista, epäsuorista, satunnaisista tai muista vaurioista javällisistä vaurioista, jotka johtuvat tuotteen asiattomasta käytõstä tai käytöohjeen noudattamatta jättämisetä. Tuotteen virheellisestä käytõstä emme ota vastuuta, ja kaikki takuuvaatimukset raukeavat.

TAKUU

Myönnämme tuotteelle 10 vuoden takuun. Käyttoohjeen laiminlyömisdä johtuville vaurioille tuotteessa emme myönnä takuuta.

Tämä ei rajoita lakisaateista takuuta.

Onze garantiebepalingen vindt u online op www.ansmann.de

1600-0283
1600-0284

Tuote vastaa EU-direktiivien vaatimuksia.

1600-0285
