MANUAL DE UTILIZADOR WFL800S ANSMANN

1x Refletor de parede com sensor 1x Manual de instruções Ao desempacotar o produto verifique a integridade do conteúdo da embalagem e a existência de eventuais danos. Nunca utilize um produto danificado. Se verificar danos no produto contacte o seu fabricante.Deutsch | English | Français | Español | Português Svenska | Italiano | Nederlands | Suomi | Norsk | Dansk Deutsch | English | Français | Español | Português Svenska | Italiano | Nederlands | Suomi | Norsk | Dansk

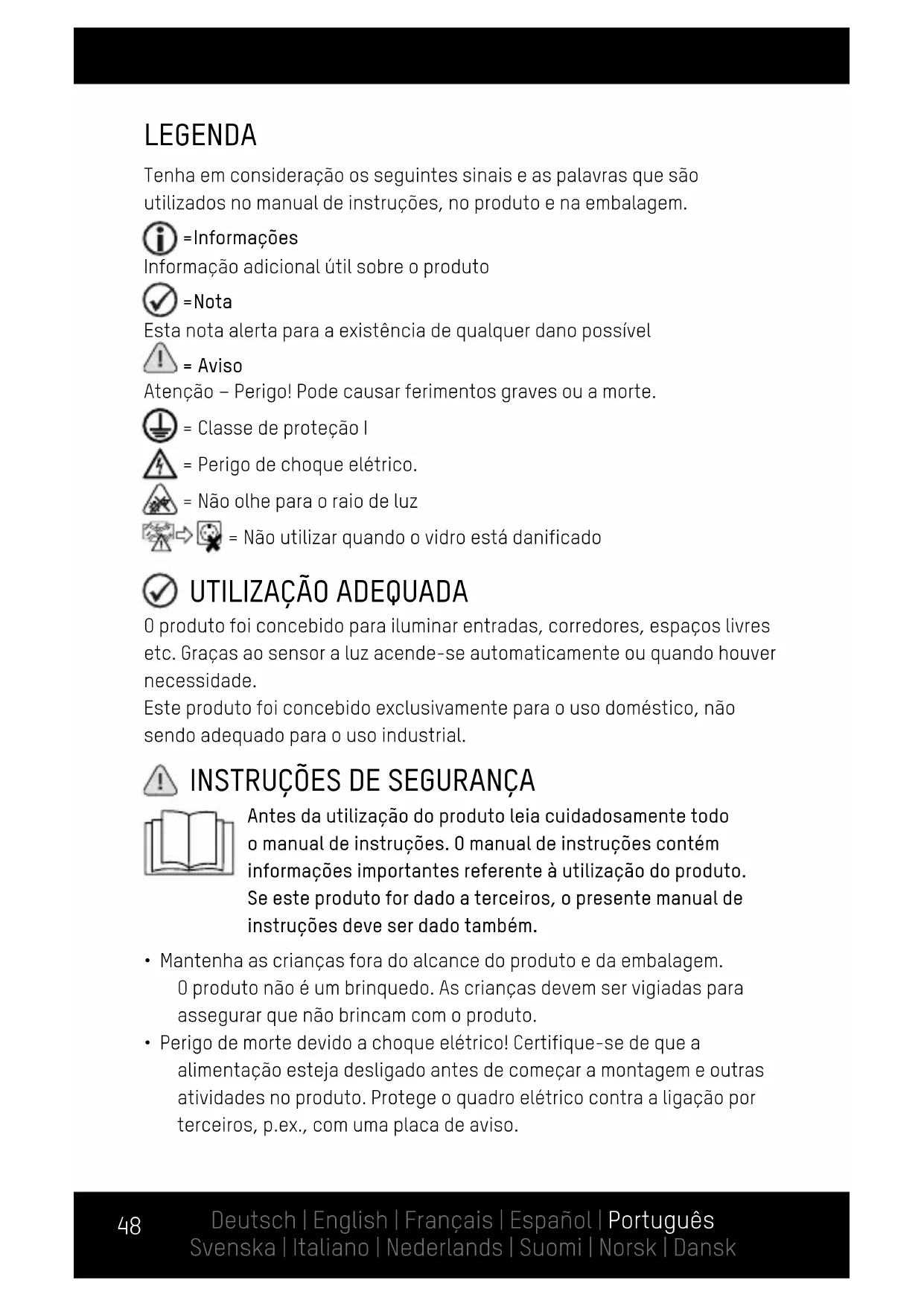

LEGENDA Tenha em consideração os seguintes sinais e as palavras que são utilizados no manual de instruções, no produto e na embalagem. =Informações Informação adicional útil sobre o produto =Nota Esta nota alerta para a existência de qualquer dano possível = Aviso Atenção – Perigo! Pode causar ferimentos graves ou a morte. = Classe de proteção I = Perigo de choque elétrico. = Não olhe para o raio de luz = Não utilizar quando o vidro está danificado

O produto foi concebido para iluminar entradas, corredores, espaços livres etc. Graças ao sensor a luz acende-se automaticamente ou quando houver necessidade. Este produto foi concebido exclusivamente para o uso doméstico, não sendo adequado para o uso industrial.

INSTRUÇÕES DE SEGURANÇA

Antes da utilização do produto leia cuidadosamente todo o manual de instruções. O manual de instruções contém informações importantes referente à utilização do produto. Se este produto for dado a terceiros, o presente manual de instruções deve ser dado também.

• Mantenha as crianças fora do alcance do produto e da embalagem. O produto não é um brinquedo. As crianças devem ser vigiadas para assegurar que não brincam com o produto.

• Perigo de morte devido a choque elétrico! Certifique-se de que a alimentação esteja desligado antes de começar a montagem e outras atividades no produto. Protege o quadro elétrico contra a ligação por terceiros, p.ex., com uma placa de aviso.Deutsch | English | Français | Español | Português Svenska | Italiano | Nederlands | Suomi | Norsk | Dansk Deutsch | English | Français | Español | Português Svenska | Italiano | Nederlands | Suomi | Norsk | Dansk

• Antes de ligar o produto verifique sempre se a tensão de alimentação indicada na placa do produto é compatível com a tensão do local.

• A base de fixação e os materiais para fixar devem fixar o produto de forma segura. Em caso de dúvidas consulte uma pessoa qualificada.

• Aviso: Perigo de morte devido a choque elétrico! Ao fazer os orifícios certifique-se de que não danifique ligações de água, eletricidade ou telefone. Utilize um detetor de ligações.

• O produto está conforme a norma de segurança IP54: Protegido contra a entrada de pó e peças perigosas e sensíveis. Proteção contra salpicos de água. Não mergulhe o produto por baixo de água. O grau de proteção IP só é garantido quando o produto está instalado devidamente.

• Não toque no produto com as mãos húmidas ou molhadas.

• Certifique-se de que o cabo da ligação não esteja esticado e de que não entre em contacto com objetos afiados, químicos ou solventes.

• Verifique regularmente o cabo de ligação e a ficha se apresentam danos.

• Os cabos externos e flexíveis que estão danificados só podem ser substituídos pelo fabricante, serviço de cliente ou por uma pessoa autorizada a fim de evitar perigos. O produto pertence à classe de proteção I e deve ser ligado a um condutor de proteção. Perigo de morte devido a choque elétrico! A utilização e montagem indevida representa um risco de choque elétrico grave. O produto só deve ligado por um eletricista qualificado! Não olhe diretamente para o raio de luz. Não direcione o raio de luz para a cara de outras pessoas. Se o raio de luz estiver muito tempo apontado para a cara pode causar danos na retina por radiação de luz azul. O vidro de segurança não é substituível. Quando o vidro de proteção estiver danificado deve eliminar o produto.

• Quando o produto apresentar danos visíveis o funcionamento sem perigos já não é garantido. O produto deve ser eliminado ou reparado quando estiver danificado.Deutsch | English | Français | Español | Português Svenska | Italiano | Nederlands | Suomi | Norsk | Dansk Deutsch | English | Français | Español | Português Svenska | Italiano | Nederlands | Suomi | Norsk | Dansk

• Não tente de realizar reparações por conta própria. As reparações só devem ser efetuadas por eletricistas autorizados.

• A fonte de luz do presente refletor não é substituível. Quando a vida útil da fonte de luz termina, deve substituir o refletor todo.

• Atenção! Para a ligação só pode ser utilizado um cabo de ligação que pertence à categoria H05RN-F 3G 1 mm

DESCRIÇÃO DO PRODUTO

(ver página 2) 1 LEDs 2 Parafusos de fixação 3 Cabo de ligação 4 Apoio de fixação/montagem 5 Sensor INSTALAÇÃO

• Desligue a alimentação do cabo diretamente no quadro elétrico e protege-o contra uma ligação acidental por terceiros.

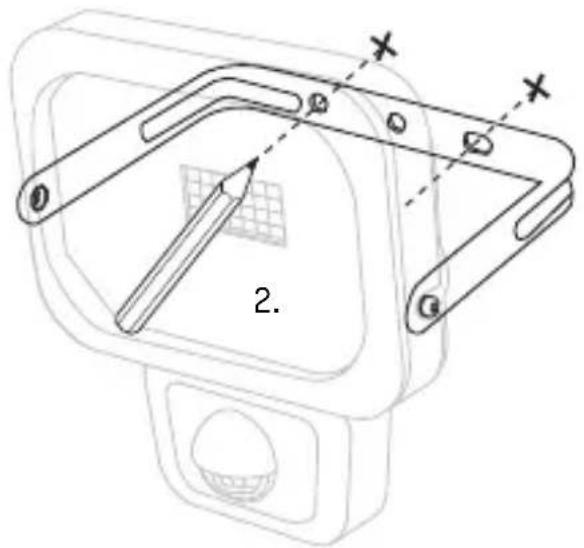

• Escolhe a posição adequada para montar o produto. Notas: Outras fontes de luz (p.ex., lanternas) podem afetar a função do sensor. Não monte o produto em áreas que estão iluminadas por outras fontes de luz. Os orifícios de fixação do apoio dispõem de um diâmetro de 5 mm. Selecione o material de montagem adequado.Deutsch | English | Français | Español | Português Svenska | Italiano | Nederlands | Suomi | Norsk | Dansk Deutsch | English | Français | Español | Português Svenska | Italiano | Nederlands | Suomi | Norsk | Dansk

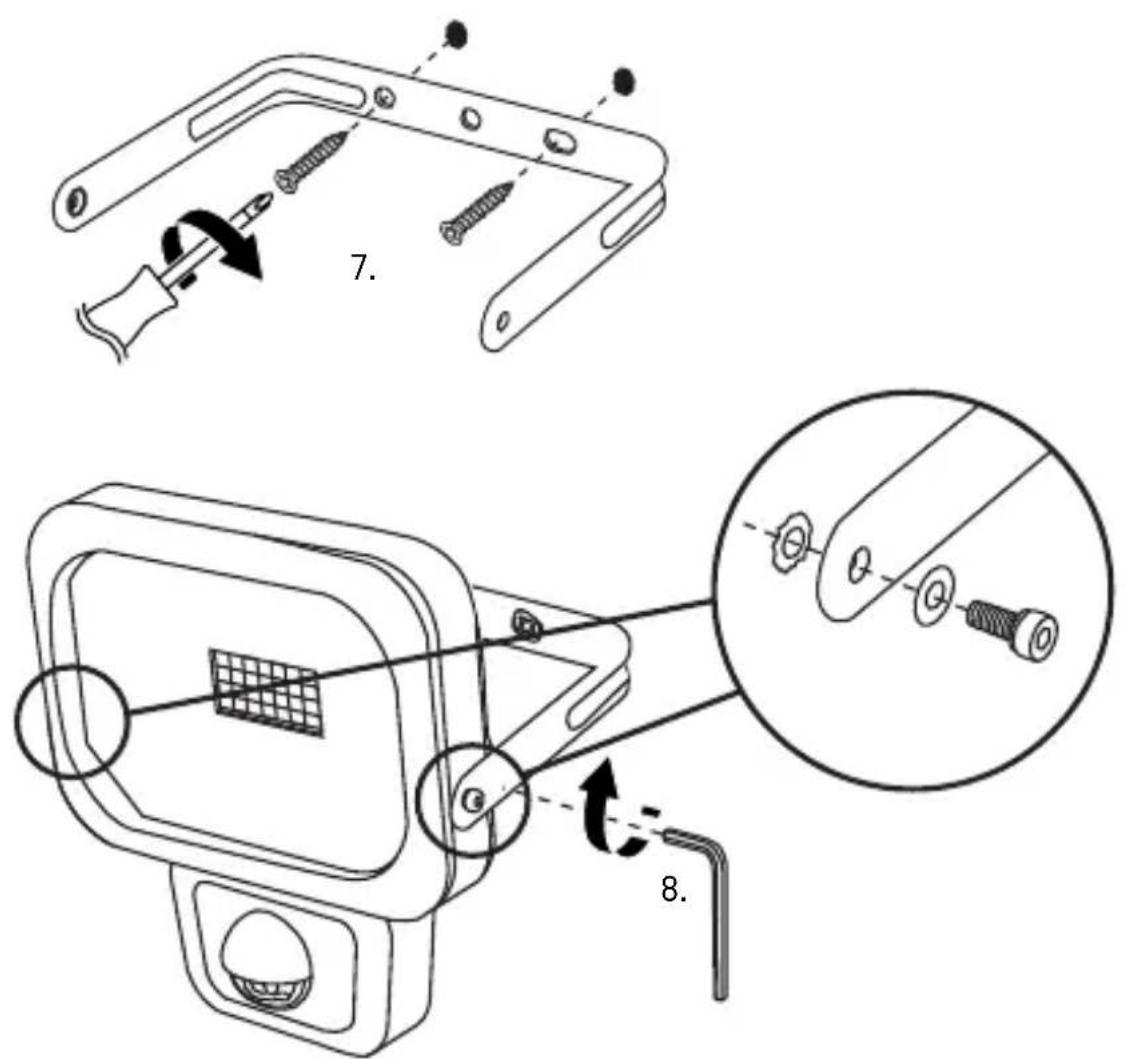

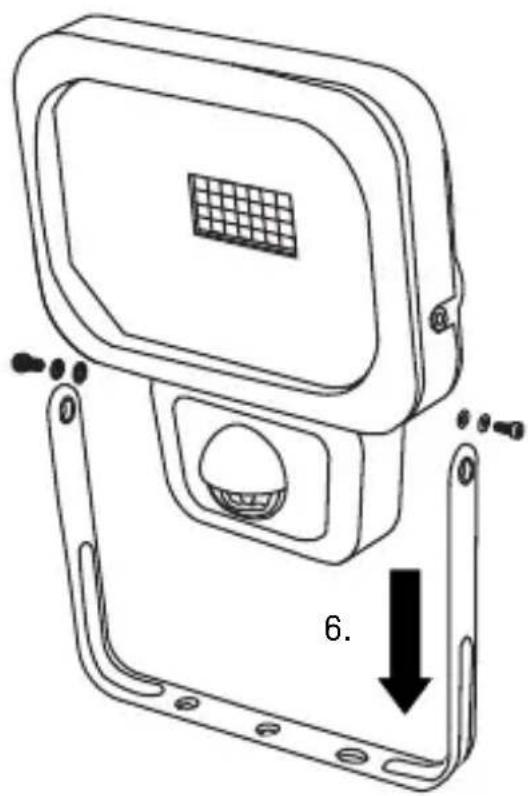

Os materiais de montagem não estão incluídos no fornecimento. Segundo o exemplo do presente manual a montagem é apresentada com 2 parafusos e 2 buchas. Se necessário podem ser utilizados outros materiais de montagem.

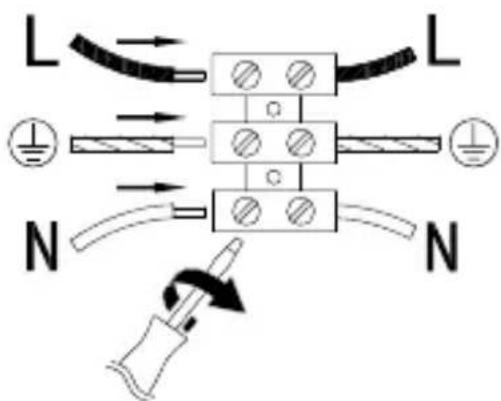

• Ligue os fios conforme as marcações: L Fase (castanho) Ligação à terra (amarelo-verde) N Neutro (azul)

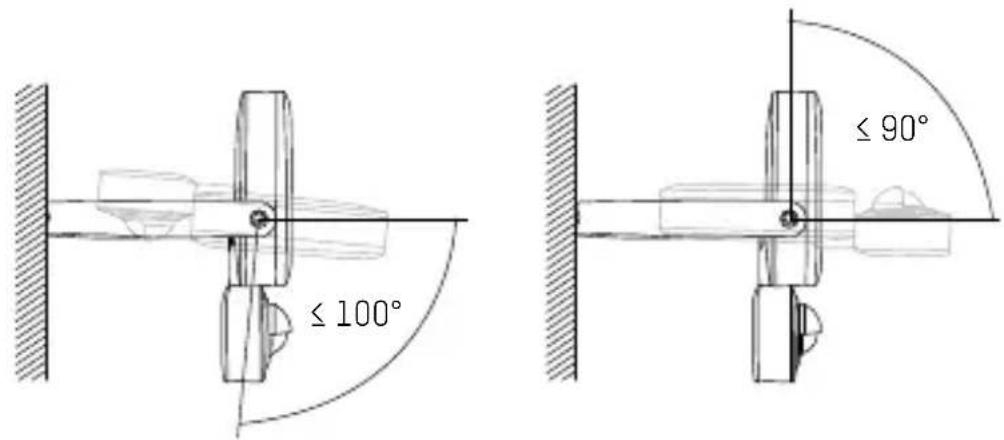

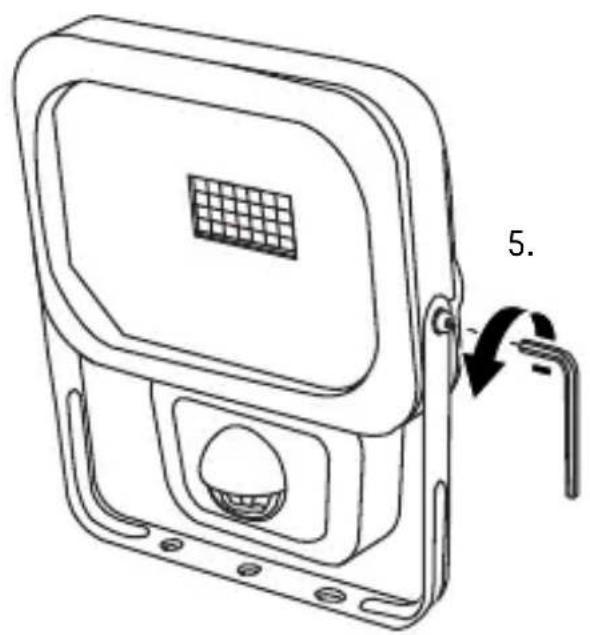

• Solte os parafusos de fixação. ≤ 100° ≤ 90°

• Configure o ângulo desejado do refletor (-100° a +90°).

• Fixe os parafusos de fixação com uma chave hexagonal.

• Tempo de iluminação após a ativação: 10±5 segundos a 5±1 minutos Tempo prolongado de iluminação Tempo curto de iluminação Dica: Em cada registo realizado pelo sensor prolonga-se o tempo da iluminação pelo tempo configurado.

• Condições de luz de sensibilidade do sensor (0 bis 2000 lx). Ativado durante o dia e noite Ativado só à noite

• Gire o regulador em sentido dos ponteiros do relógio até encaixar.

• Aguarde até houver as condições da luz onde o sensor deve reagir.

• Gire o regulador lentamente em sentido contrário dos ponteiros do relógio enquanto uma pessoa esteja a mover-se à frente do sensor até o produto ligar.

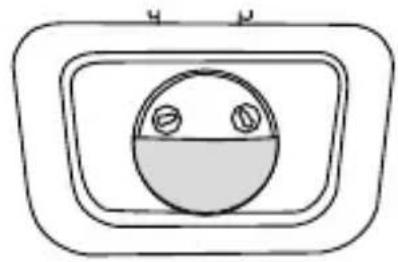

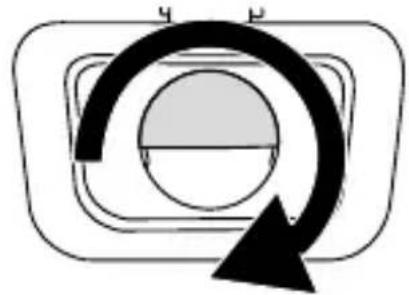

• Gire a cobertura do sensor por 180° até à posição superior.

Dica: O sensor é mais sensível a movimentos que entram pelo lado na área de alcance. LIMPEZA

• Antes de cada limpeza desliga a alimentação elétrica do produto diretamente no quadro elétrico. Protege o produto contra a ligação não intencionada colocando uma placa de aviso no quadro elétrico.

• Para a limpeza utilize sempre um pano suave, seco ou pouco húmido (se necessário pode adicionar um pouco de detergente suave). Para a limpeza não utilize detergentes abrasivos ou solventes. 100° max. 12 m +10° -80°Deutsch | English | Français | Español | Português Svenska | Italiano | Nederlands | Suomi | Norsk | Dansk Deutsch | English | Français | Español | Português Svenska | Italiano | Nederlands | Suomi | Norsk | Dansk

Modelo 1600-0283: WFL800S 1600-0284: WFL1600S 1600-0285: WFL2400S Tensão de ligação 220-240 V~, 50/60 Hz Potência em Watt 10 W 20 W 30 W Grau de proteção IP IP54 (proteção contra salpicos de água) Tipo de proteção IK IK05 Classe de proteção I Tipo de luz LED Cor da temperatura 5000 K Índice da reprodução de cor (CRI) >80 Ra Tensão nominal da luz 900 lm 1800 lm 2700 lm Superfície máxima de projeção 250 cm

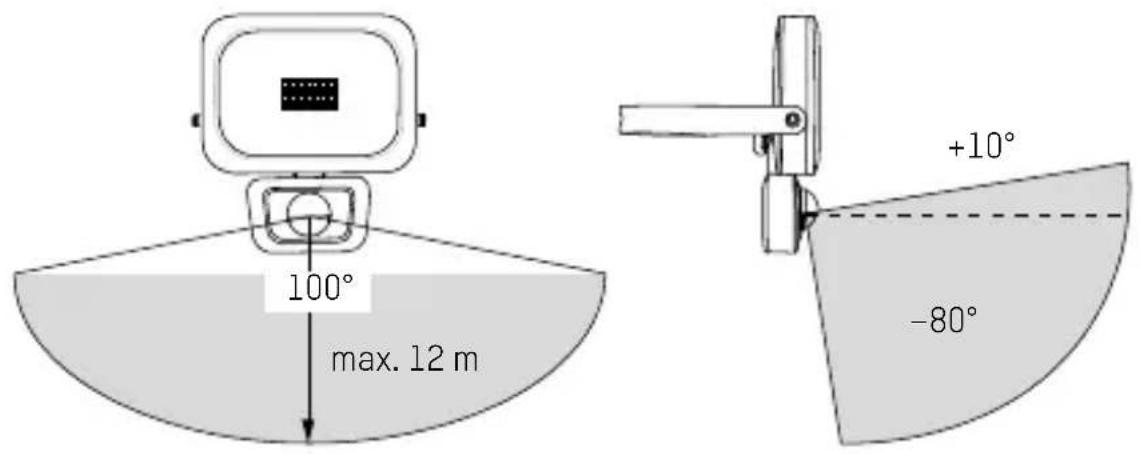

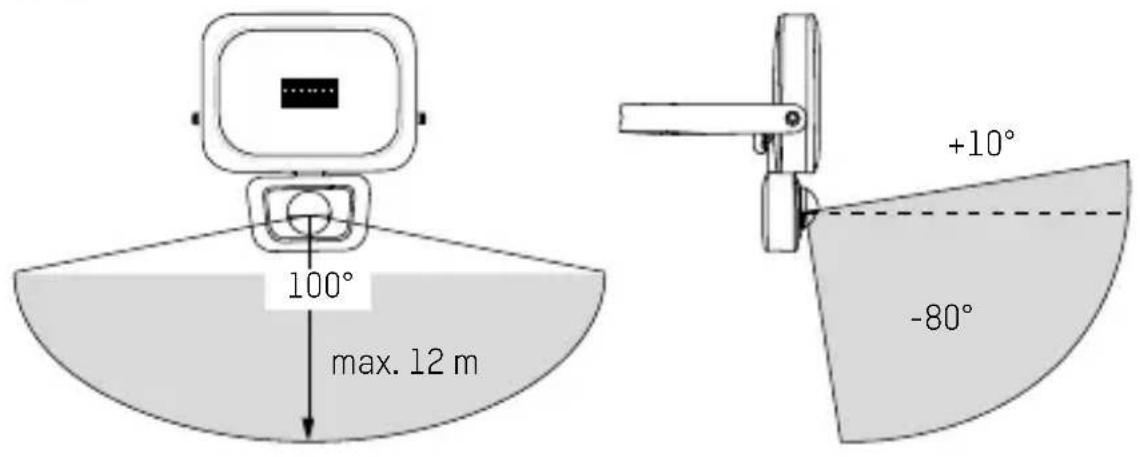

Local da montagem Interior e exterior Altura da montagem máx. 3 m Alcance do sensor máx. 12 m Ângulo de alcance do sensor Horizontal: 100° Vertical: +10° a -80° Temperatura de funcionamento t

O produto cumpre com as Diretivas Europeias. Modelo 1600-0283: WFL800S 1600-0284: WFL1600S 1600-0285: WFL2400S Peso -aprox. 0,51 kg 0,88 kg 1,31 kg ELIMINAÇÃO Elimine a lanterna usada de acordo com os regulamentos em vigor. O símbolo “caixote de lixo” indica que os aparelhos elétricos na EU têm de ser eliminados de forma separada dos resíduos domésticos. Aproveite os ecopontos da sua freguesia ou consulte o fornecedor onde comprou o produto. Desta forma está a cumprir a lei obrigatória e a contribuir à proteção do ambiente. EXONERAÇÃO Todas as informações do presente manual podem ser alteradas sem aviso prévio. ANSMANN não se responsabiliza por danos diretos, indiretos, acidentais ou danos subsequentes que resultam de uma utilização indevida ou incumprimento das instruções de segurança do presente manual. Em caso de utilização indevida do produto não assumimos qualquer responsabilidade e não concedemos a garantia.

INDICAÇÃO DE GARANTIA

O aparelho tem uma garantia de dez anos. Em caso de danos que resultam do incumprimento do manual de instruções, a garantia fica anulada. Neste caso o direito à garantia não fica afetado. Os nossos regulamentos da garantia podem ser consultados em www.ansmann.de www.tuv.com ID 1419068831 1600-0283 1600-0284 www.tuv.com ID 1419068822 1600-0285Deutsch | English | Français | Español | Português Svenska | Italiano | Nederlands | Suomi | Norsk | Dansk Deutsch | English | Français | Español | Português Svenska | Italiano | Nederlands | Suomi | Norsk | Dansk
