Tipo di prodotto	Faretto da parete con sensore di movimento
Marca	Ansmann
Modello	WFL800S
Utilizzo	Interno ed esterno (IP54)
Alimentazione elettrica	220-240 V~, 50/60 Hz
Potenza	10 W
Tipo di sorgente luminosa	LED non sostituibile
Temperatura colore	5000 K (luce diurna)
Flusso luminoso	900 lm
Indice di resa cromatica (IRC)	>80 Ra
Angolo di rilevamento del sensore	Orizzontale: 100°, Verticale: +10° a -80°
Portata del sensore	12 m max
Durata illuminazione regolabile	10 s a 5 min
Soglia luminosità regolabile	0-2000 lx (giorno/notte)
Grado di protezione	IP54 (protetto contro gli spruzzi d'acqua)
Classe di protezione	I (richiede conduttore di protezione)
Altezza di montaggio max.	3 m
Dimensioni con staffa (L x A x P)	147 x 166 x 42 mm
Peso	0,51 kg
Temperatura di funzionamento	-20 a +50 °C
Indice di resistenza agli urti	IK05
Materiale del vetro	Vetro di sicurezza non sostituibile
Garanzia	10 anni
Contenuto della confezione	Faretto da parete, manuale di istruzioni

Domande frequenti - WFL800S ANSMANN

Come installare il faretto WFL800S ?

Spegnere l'alimentazione elettrica dal quadro di comando. Scegliere una posizione adatta, praticare fori (diametro 5 mm) e fissare la staffa con viti e tasselli adatti (non forniti). Collegare i fili: L (fase, marrone), N (neutro, blu), terra (giallo/verde). Reinserire la corrente.

Come regolare la durata dell'illuminazione ?

Ruotare il coperchio del sensore per accedere al pulsante di regolazione. La durata può essere regolata da 10 secondi (corsa corta) a 5 minuti (corsa lunga). Ogni nuova rilevazione prolunga la durata impostata.

Come regolare la soglia di luminosità del sensore ?

Ruotare il pulsante di regolazione in senso orario fino all'arresto. Attendere che le condizioni di illuminazione desiderate vengano raggiunte, quindi far passare una persona davanti al sensore. Ruotare lentamente il pulsante in senso antiorario fino a quando il faretto si accende.

Si può usare questo faretto in interni ed esterni ?

Sì, il grado di protezione IP54 lo rende resistente agli spruzzi d'acqua e alla polvere. È adatto per installazione all'esterno, ma non deve essere immerso.

Cosa fare se il vetro di sicurezza è rotto ?

Il vetro di sicurezza non è sostituibile. Se il vetro è danneggiato, il prodotto deve essere smaltito secondo le normative locali.

Come pulire il faretto ?

Spegnere l'alimentazione prima della pulizia. Usare un panno morbido, asciutto o leggermente umido con un detersivo delicato per piatti. Non usare mai prodotti abrasivi o solventi.

La sorgente luminosa è sostituibile ?

No, il LED integrato non è sostituibile. Quando raggiunge la fine della sua vita, l'intero faretto deve essere sostituito.

Qual è la portata di rilevamento del sensore ?

Il sensore rileva movimenti fino a 12 metri con un angolo orizzontale di 100° e verticale da +10° a -80°. È più sensibile ai movimenti trasversali.

Come smaltire il prodotto a fine vita ?

Non gettare l'apparecchio nei rifiuti domestici. Utilizzare i sistemi di raccolta comunali o riportarlo al rivenditore secondo la direttiva RAEE.

Qual è la garanzia di questo prodotto ?

Ansmann offre una garanzia di 10 anni sul prodotto. La garanzia decade in caso di mancato rispetto del manuale di istruzioni. I diritti legali rimangono invariati.

MANUALE UTENTE WFL800S ANSMANN

Contenuto della confezione 69

Spiegazione dei symboli. 70

Uso previsto. 70

Avvertenze per la sicurezza 70

Descrizione del prodotto 72

Montaggio. 72

Collegamento 74

Regolazione del faretto 75

Regolazione del sensore 75

Campo di rilevamento 77

Pulizia 77

Dati tecnici 78

Smaltimento 79

ESCLUSIONI DI RESPONSABILITA 79

AVVISO SULLA GARANZIA 79

CONTENUTO DELLA CONFEZIONE

1x Faretto da parete con sensore

1x Istruzioni per l'uso

Per prima casa disimballare il prodotto e verificare la completenesse e gli eventuali danni. Non utilizzato un prodotto danneggiato. Se si notano danni al prodotto, contattare il proprio rivenditore.

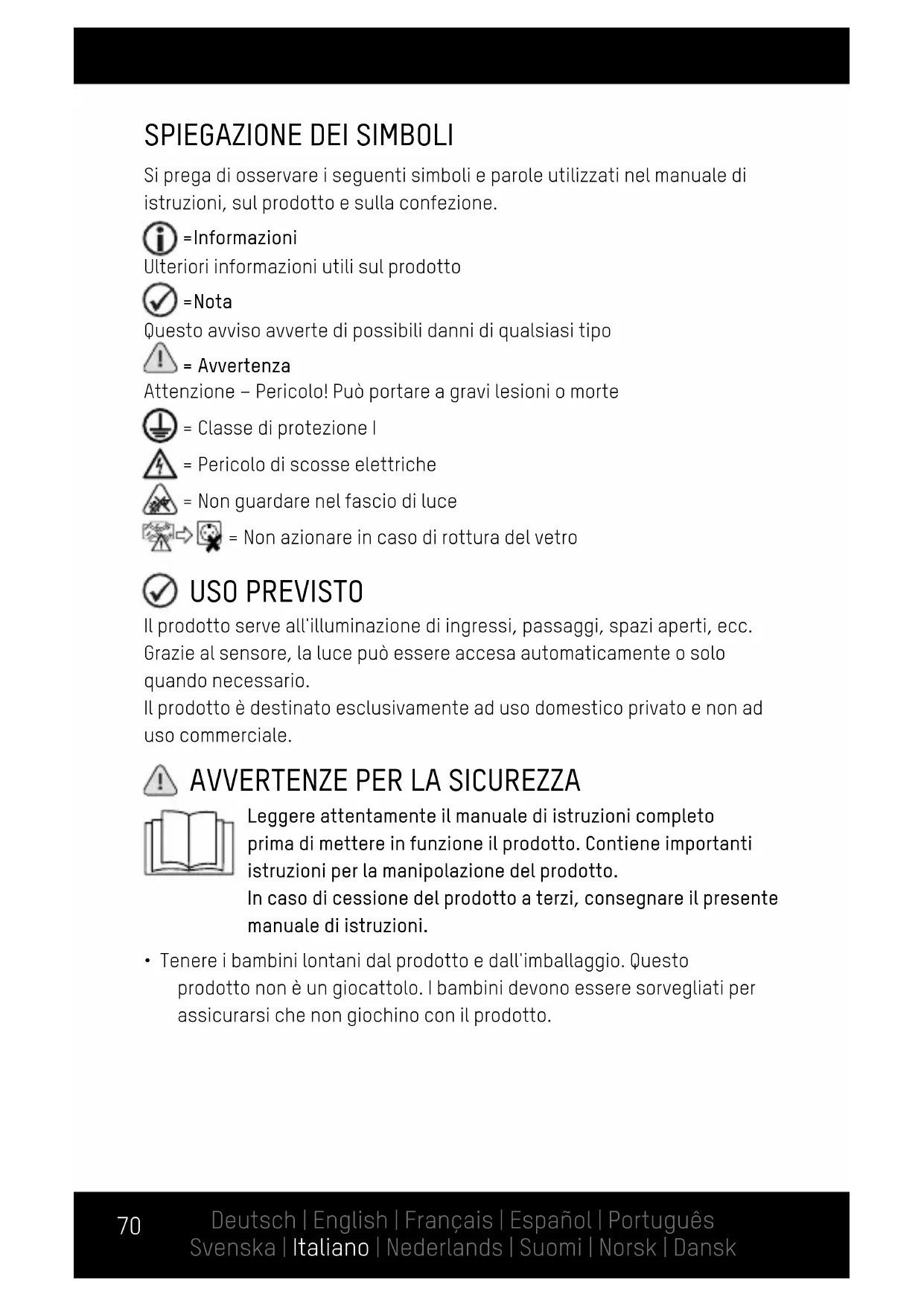

SPIEGAZIONE DEI SIMBOLI

Si prega di osservare i seguenti symboli e parole utilizzati nel manuale di istruzioni, sul prodotto e sulla confezione.

=Informazioni

Ulteriori informazioni utili sul prodotto

=Nota

Questo avviso avverte di possibili danni di qualsiasi tipo

= Avverenza

Attenzione - Pericolo! Può portare a gravi lesioni o morte

= Classedi protezione I

= Pericolo di scosse elettriche

= Non guardare nel fascio di luce

= Non azionare in caso di rottura del vetro

USO PREVISTO

Il prodotto serve all'illuminazione di ingressi, passaggi, spazi aperti, ecc. Grazie al sensore, la luce cui quere assere accesa automaticamente o solo quando necessario.

Il prodotto è destinato esclusivamente ad uso domestico privato e non ad uso commerciale.

AVVERTENZE PER LA SICUREZZA

Leggere attendamente il manuale di istruzioni completo prima di mettere in funzione il prodotto. Contiene importanti istruzioni per la manipolazione del prodotto. In caso di cessione del prodotto a terzi, consignare il presente manuale di istruzioni.

• Tenere i bambini lontani dal prodotto e dall'imballaggio. Questo prodotto non è un giocattolo. I bambini devono essere sorvegliati per assicurarsi che non giochino con il prodotto.

• Pericolo di morte per folgorazione! Assicurarsi sempre che l'alimentazione elettrica sia scollegata prima di installare o eseguire qualsiasi altri lavoro sul prodotto. Assicurare la scatola degli interrupttori per evitare che venga reinserita da terzi, ad es. con un segnale di avventamento.

• Prima di collegare il prodotto, verificare sempre che la tensione nominale corrisponda al valore riportato sulla targhetto dello stesso.
• La superficie e i materiali di montaggio devono essere in grado di fissare saldamente il prodotto. In caso di dubbio, contattare una persona qualificata.
• Awvertenza: Pericolo di morte per folgorazione! Assicurarsi che durante l'esecuzione dei fori non danneggiare tubi dell'acqua, cavi elettrici o Telefonici. Utilizzato un localizzatore di tensione.
• Questo prodotto è conforme alla classe di protezione IP54: Protetto contro l'ingresso di polvere in parti pericolose e sensibili. Resistenteagli spruzzi d'acqua. Non immergere il prodotto in acqua. La classe di protezione IP è garantita solo se il prodotto è installato correttamente.
• Evitare di toccare il prodotto con mani umide o bagnate.
• Verificare sempre che il cavo di collegamento non sia eccessivamente teso e non entri in contatto con oggetti aguzzi, agenti chimici o solventi.
• Controllare regolarmente che il cavo di alimentazione e la spina non presentino danni.
• Per evitare pericoli, un cavo flessibile esterno danneggiato di quello apparecchio cui ènessere sostituito solo dal produttore, dal suo rappresentante dell'assistenza o da uno specialista analogo.

Il prodotto rientra nella classe di protezione l, pertanto deve essere collegato alla messa a terra.

Pericolò di morte per folgorazione! L'uso, il funzionamento o il montaggio improprio comporta il rischio di scosse elettriche potenzialmente letali. Il prodotto può essere collegato solo da un elettricista qualificato!

Evitare di dirigere lo sguardo verso il fascio luminoso.

Non far brillare in faccia agli altri. Se questo accade per troppo tempo, i componenti di luce blu possonoMETTERE in pericolo la retina.

Il vetro di sicurezza non è sostituibile. In caso di vetro di sicurezza danneggiato, smaltire il prodotto.

• Se il prodotto ha danni visibili non è più possibile un funzionamento in sicurezza. Se il prodotto è danneggiato, deve essere smaltito o riparato.
• Evitare di riparare il prodotto da soli! Fate eseguire le riparazioni da un elettricista professionale.
• La sorgente luminosa di questa lampada non è sostituibile. Quando la durata della sorgente luminosa termina, la lampada deve essere sostituita.
• Attenzione! Per il collegamento più essere utilizzato solo un cavo di categoria H05RN-F 3G 1 mm² o superiore.

DESCRIZIONE DEL PRODOTTO

(vedi pagina 2)

1 LED

4 Staffa di ritegno/montaggio

2 Viti di bloccaggio

5 Sensore

3 Cavo di alimentazione

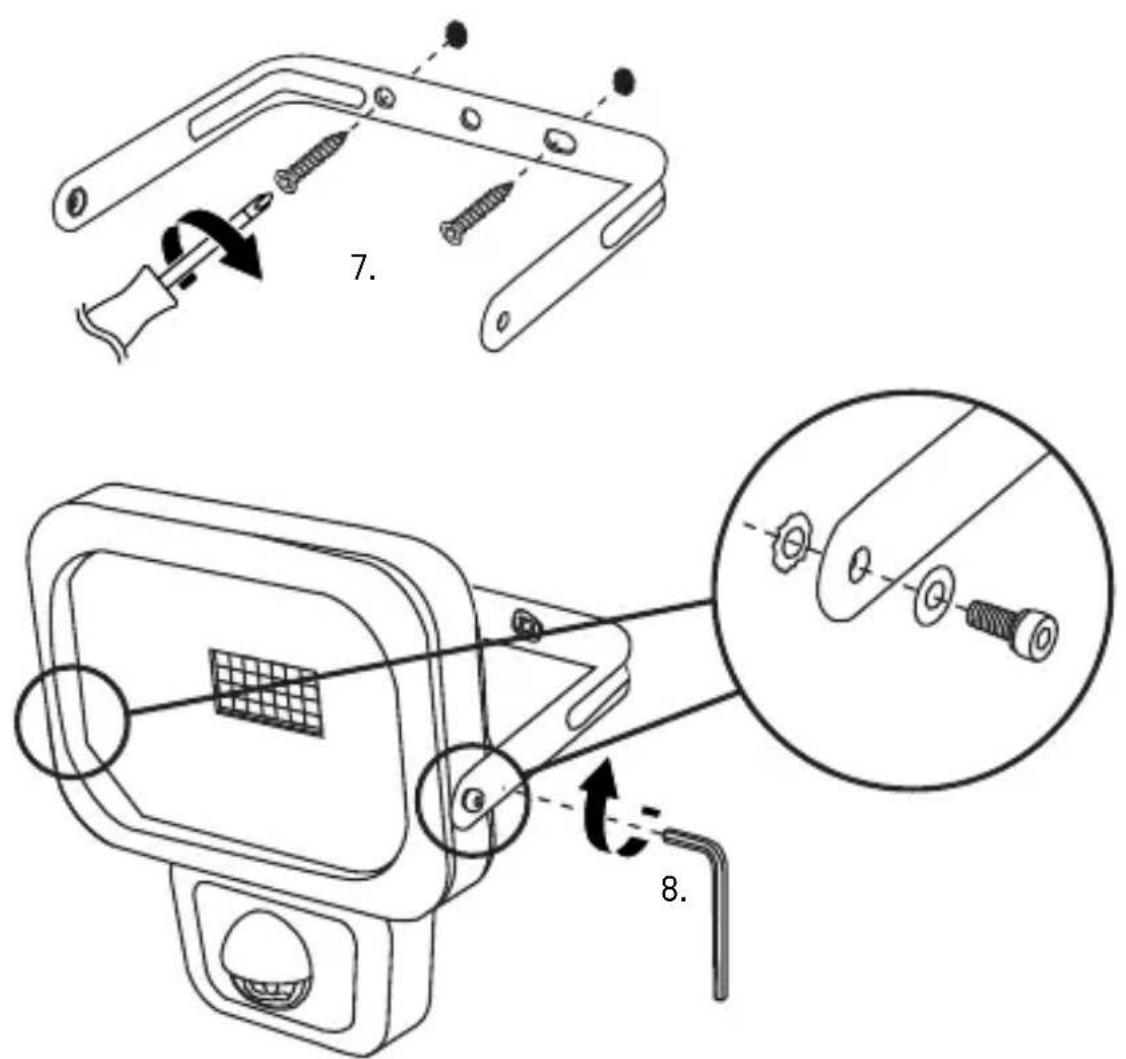

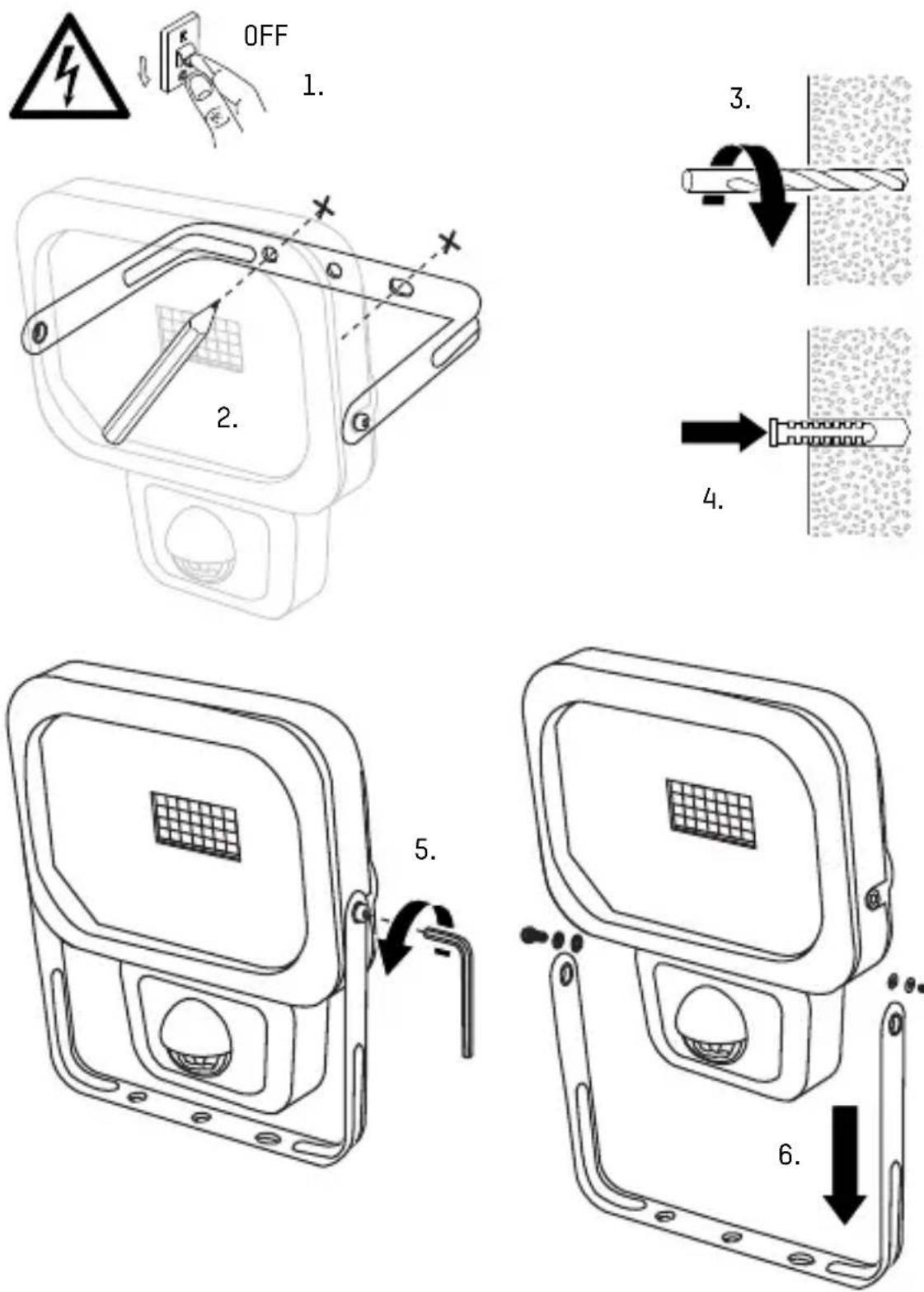

MONTAGGIO

• Scollegare l'alimentazione elettrica al cavo direttamente alla scatola degli interruttori e assicurarsi che non venga reinsertita da terzi.
• Scegliere una posizione di montaggio adatta al prodotto.

Note:

Altre fonti di luce [ad es. lanterne] possono interferire con il funzionamento del sensore. Non montare il prodotto nelle immediate vicinanze del raggio d'azione di altre sorgenti luminose.

I fori di montaggio nella staffa hanno un diametro di 5 mm. Scegliere il materiale di montaggio appropriato.

Il materiale di montaggio non viene fornito. A titolo di esempio, in quello manualeiene illustrato il montaggio con 2 viti e 2 tasselli. Se necessario, è possibile utilizzato altri materiali di montaggio.

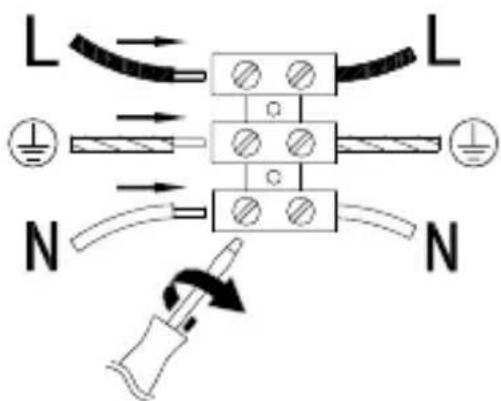

COLLEGAMENTO

• Collegare i fili secondo i contrassegni:

L Fase (marrone)

Messa a terra

(giallo-verde)

N Neutro (blu)

• Ricollegare l'alimentazione elettrica.

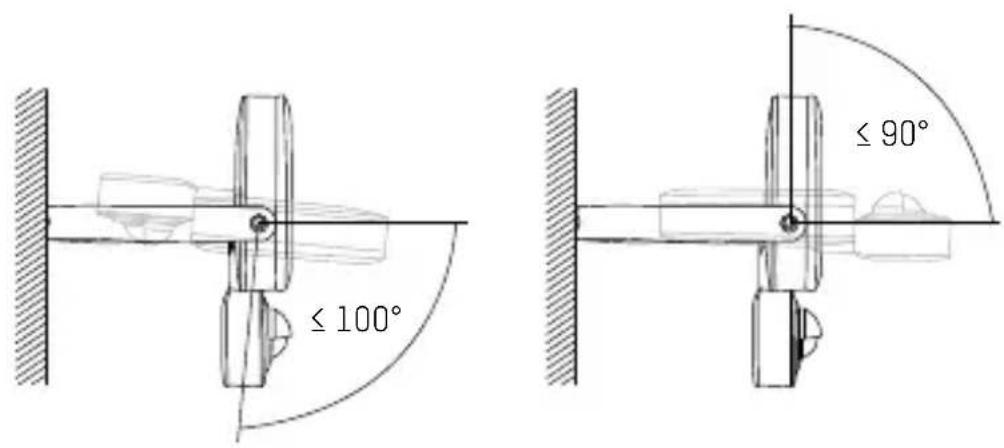

REGOLAZIONE DEL FARETTO

• Allentare le viti di bloccaggio.

• Regolare l'angolo desiderato del saretto (da -100° a +90°).

• Serrare le viti di bloccaggio con una chiave a brugola.

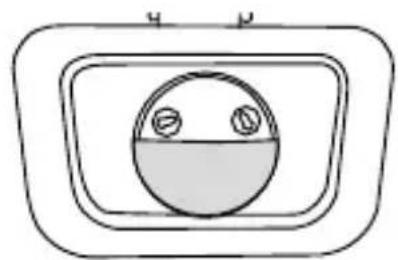

REGOLAZIONE DEL SENSORE

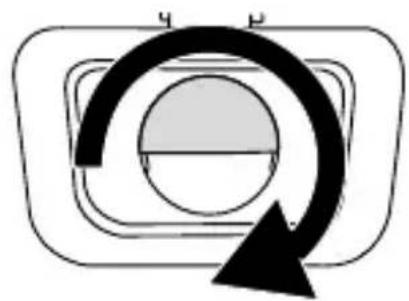

• Ruotare il coperchio del sensore di 180^ .

• Durata dell'illuminazione dopo l'attivazione: da 10 ± 5 secondi a 5 ± 1 minuti

Durata di illuminazione più lunga

Durata di illuminazione più breve

Nota: Adgni registrazione del sensore, la durata della luce viene prolongata del tempo impostato.

• Condizioni di luce in cui il sensore è sensibile (da 0 a 2000 lx).

Attivato di giorni e di notte

Attivato solo di notte

• Ruotare la manopola in senso orario sino all'arresto.
• Attendere finché non prevalgono le condizioni di luce in cui il sensore deve essere sensibile.
• Mentre un'altra persona si muove davanti al sensore, ruotare lentamente la manopola in senso antiorario finché il prodotto non si accende.
• Ruotare il coperchio del sensore di 180^ nella posizione superiore.
• Se necessario, orientare il sensore a sinistra o a destra.

Nota: Il sensore è più sensibile al movimento trasversalmente rispetto al suo Campo.

PULIZIA

• Scollegare l'alimentazione elettrica al prodotto direttamente alla scatola degli interrupttori prima di agli pulizia. Bloccare il prodotto per evitare un riavvio accidentale posizionando un cartellino sulla scatola degli interrupttori.
• Per la pulizia utilizzare solo un panno morbido, asciutto o leggermente umido (se necessario aggiungere un po' di detersivo delicato per piatti). Non utilizzato mai abrasivi o solventi per la pulizia.

DATI TECHNICI

Modello	1600-0283: WFL800S	1600-0284: WFL1600S	1600-0285: WFL2400S
Tensione di alimentazione 220-240 V~, 50/60 Hz
Potenza in watt 10 W 20 W 30 W
Protezione IP IP54 (resistenteagli spruzzi d'acqua)
Protezione IK IK05
Classe di protezione I
Tipo di lampada LED
Temperatura di colore 5000 K
Indice di resa cromatica (CRI) >80 Ra
Flusso luminoso nominale 900 lm 1800 lm 2700 lm
Superficie massima di proiezione	250 cm²	420 cm²	585 cm²
Luogo di montaggio内的no ed esterno
Altezza di montaggio max. 3 m
Portata del sensore	max. 12 m
Angolo di rilevamento del sensore	Orizzontale:	100°
	Verticale: da +10° a -80°
Temperatura di esercizio ta	da -20 a +50 °C
Dimensioni vetro (L x H x P) - circa	124 x 90 x 4 mm	177 x 127 x 4 mm	201 x 146 x 4 mm
Dimensioni (L x H x P) - circa	147 x 166 x 42 mm	202 x 205 x 34 mm	231 x 252 x 41 mm
Peso - circa	0,51 kg	0,88 kg	1,31 kg

SMALTIMENTO

Smaltire la lampada inutilizzabile in conformità alle disposizioni di legge. L'etichetta "bidone della spazzatura" indica che gli appearecchi elettrici non possono essere smaltiti con i normali rifiuti domestici nell'UE. Utilizzato i sistemi di restituzione e raccolta nel proprio comune o contattare il rivenditore presso il quale il prodotto è stato acquistato.

In questo modo si rispetto gli obblighi di legge contribuendo al contempo alla tutela ambientale.

① ESCLUSIONI DI RESPONSABILITA

Le informazioni contenate in questo manuale sono soggetti a modifiche perché preavviso. L'ANSMANN non è responsabile per danni diretti, indiretti, incidentali, consequencesuali o altri derivanti dall'uso improprio o dal mancato rispetto delle informazioni contenate in questo manuale. In caso di uso improprio del prodotto non ci assumiamo alcuna responsabilità e non concediamo alcuna garanzia o diritti alla garanzia.

AVVISO SULLA GARANZIA

Offriamo una garanzia di dieci anni sul prodotto. In caso di danni al prodotto dovuti all'inosservanza delle istruzioni per l'uso, non cui quere assere fornita alcuna garanzia.

Cio non pregiudica il proprio diritto legale alla garanzia.

Le nostre condizioni di garanzia sono contente online sul site www.ansmann.de

CE Il prodotto è conforme ai requisiti delle Direttive UE.
