Produkttype	Udendørs LED-lampe med bevægelsessensor
Mærke	ANSMANN
Model	WFL2400S
Strømforsyning	220-240 V~, 50/60 Hz
Effekt	30 W
Lysstrøm	2700 lm
Farvetemperatur	5000 K (neutral hvid)
Farvegengivelsesindeks (CRI)	>80 Ra
Beskyttelsesklasse	IP54 (beskyttet mod vandstænk)
Beskyttelsesklasse	I (med jordforbindelse)
Sensorens registreringsvinkel	Vandret 100°, lodret +10° til -80°
Sensorens rækkevidde	maks. 12 m
Indstilling af belysningsvarighed	Fra 10 sekunder til 5 minutter
Indstilling af lysniveau	Fra 0 til 2000 lux
Mål (med beslag)	231 x 252 x 41 mm
Vægt	ca. 1,31 kg
Maks. monteringshøjde	3 m
Lyskilde	Ikke-udskiftelig LED
Anbefalet kabeltype	H05RN-F 3G 1 mm²
Producentgaranti	10 år
Pakningens indhold	1 vægspot med sensor, 1 brugsanvisning

Ofte stillede spørgsmål - WFL2400S ANSMANN

Hvordan installerer jeg spotlyset?

Før installation, afbryd strømmen ved tavlen. Vælg et passende sted (maks. højde 3 m). Fastgør monteringsbeslaget med egnede rawlplugs og skruer (medfølger ikke). Tilslut ledningerne: L (fase, brun), N (neutral, blå) og jord (gul/grøn). Spænd låseskruerne. Tænd for strømmen igen.

Hvordan indstiller jeg belysningsvarigheden?

Drej sensordækslet for at få adgang til indstillingen. Varighedsknappen giver dig mulighed for at vælge mellem 10±5 sekunder (kort position) og 5±1 minutter (lang position). Ved hver registrering forlænges tiden med den indstillede varighed.

Hvordan får jeg lampen til kun at tænde om natten?

Indstil knappen til belysningsforhold på symbolet 'måne'. Vent på, at den omgivende lysstyrke er tilstrækkelig lav. Test ved at bevæge en person foran sensoren og drej langsomt knappen mod symbolet 'sol', indtil lampen slukker. Den endelige position svarer til nattærskel.

Hvad er sensorens rækkevidde?

Sensorens maksimale rækkevidde er 12 meter. Den vandrette registreringsvinkel er 100° og den lodrette +10° til -80°. Sensoren er mest følsom over for tværgående bevægelser.

Hvad gør jeg, hvis lampen ikke tænder?

Kontrollér først, at strømforsyningen er til stede, og at afbryderen ikke er slået fra. Sørg for, at lysniveauindstillingen er passende (ikke i 'dag'-tilstand, hvis du ønsker nat). Kontrollér, at sensoren ikke er blokeret eller rettet mod en varmekilde. Hvis problemet fortsætter, kontakt en elektriker.

Kan jeg udskifte LED'en?

Nej, LED-lyskilden er ikke udskiftelig. Hvis LED'en når sin levetid, skal hele spotlyset udskiftes. Tilsvarende er sikkerhedsglasset ikke udskifteligt; hvis det bliver beskadiget, skal produktet bortskaffes.

Hvordan rengør jeg spotlyset?

Afbryd først strømmen ved tavlen. Brug en blød, tør eller let fugtig klud (eventuelt med lidt opvaskemiddel). Brug aldrig slibemidler eller opløsningsmidler.

Er spotlyset vandtæt?

Ja, spotlyset har beskyttelsesklasse IP54: det er beskyttet mod vandstænk og støv. Neddypp det dog ikke i vand. Denne klasse er kun garanteret ved korrekt montering.

Hvordan tilslutter jeg de elektriske ledninger?

Brug et kabel af typen H05RN-F 3G 1 mm². Tilslut faser (L) til den brune ledning, neutral (N) til den blå ledning og jord til den gule/grønne ledning. Produktet er klasse I, jordforbindelse er obligatorisk. Kontakt en elektriker om nødvendigt.

Hvilken monteringshøjde anbefales?

Den maksimale monteringshøjde er 3 meter. For optimal registrering skal du installere spotlyset i en højde på 2 til 3 meter og rette sensoren mod det område, der skal overvåges.

BRUGSANVISNING WFL2400S ANSMANN

Längre belysningstid

Kortare belysningstid

Aktiverad endast nattetid

Ikke ta skadedeprodukter i bruk. Ta kontakt med forhandleren ved påviste skader på produitet.

TEGNFORKLARING

Produktet samsvarer med beskyttelsesklasse I og må kobles til en jordingsleder.

Festehullene til bøylen har en diameter på 5 mm. Velg et passende monteringsmateriell.

Leveringsomfang 113
Tegnforklaring 114
Forskriftsmaesig anvendelse 114
Sikkerhedsanvisninger 114
Produktbeskrivelse 116
Montering. 116
Tilslutning. 118
Indstilling af Projektør 119
Indstilling af sensor 119
Registraringsomrade 121
Rengoring 121
Tekniske data 122
Bortskaffelse 123
ANSVARSFRASKRIVELSE 123
GARANTI 123

LEVERINGSOMFANG

1x Vægprojektør med sensor

1x Betjeningsvejledning

Produkt pakkes ud og undersøges for fuldstændighed og beskadigelser.

Et beskadiget produkt pågressive tages i brug. Hvis der konstateres skader på produit, skal du kontakte forhandleren.

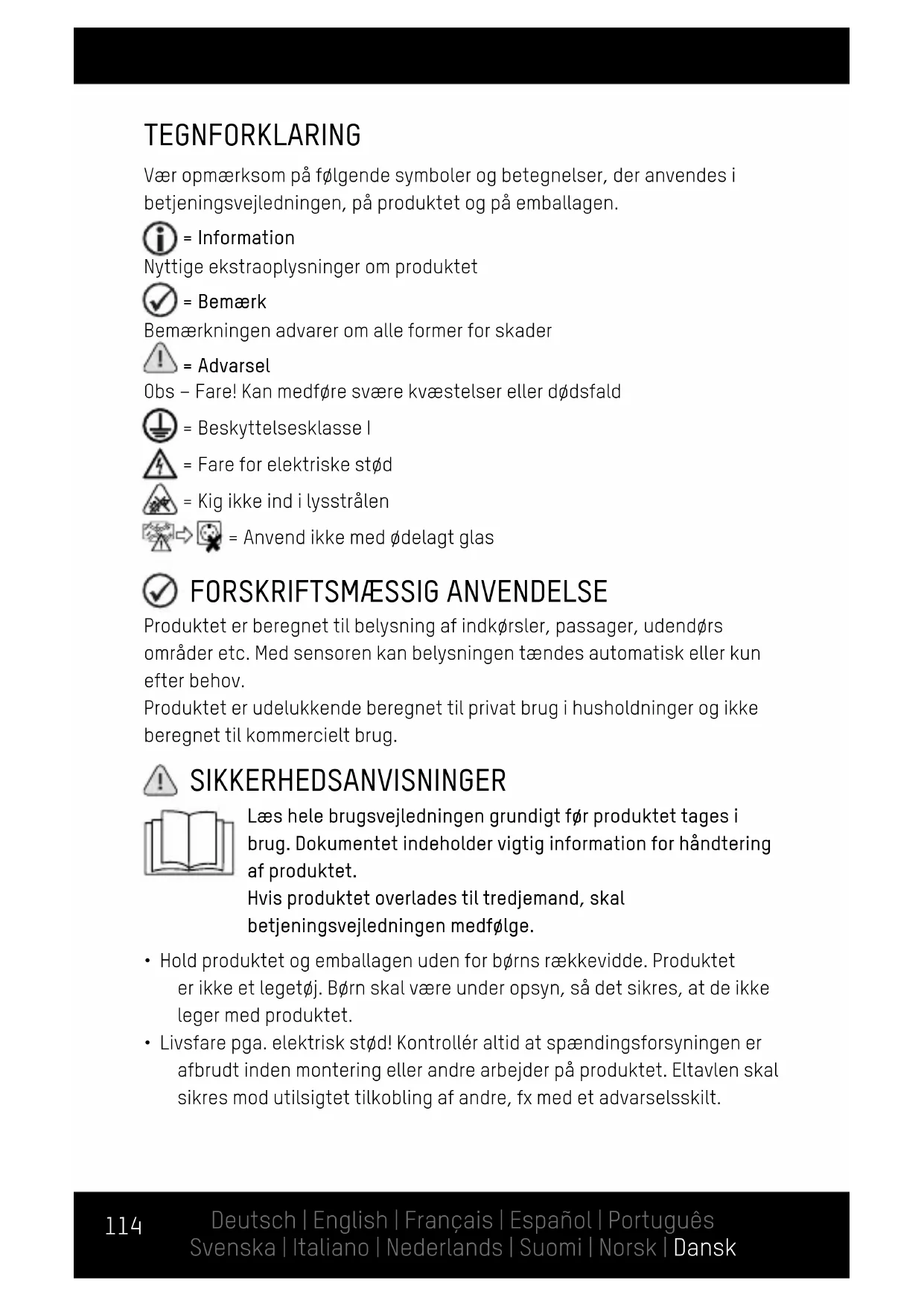

TEGNFORKLARING

Vær opmærksom på følgende symboler og betegnelser, der anvendesi betjeningsvejledningen, på produit et og på emballagen.

i = Information

Nyllige ekstraoplysninger omproduktet

=Bemærk

Bemærkningen advarer om alle former for skader

Advarsel

Obs - Fare! Kan medføre svare kvæstelser eller dødsfald

Produktet er beregnet til belysning af indkørsler, passager, udendørs områder etc. Med sensoren kan belysningen tændes automatisk eller kun after behov.

Produktet er udelukkende beregnet til privat brug i husholdninger og/DDB beregnet til commerciert brug.

SIKKERHEDSANVISNINGER

Læs—hele brugsvejledningen grundigt før produitet tages i.
brug. Dokumentet indeholder vigtig information for handtering af produitet.

Hvisproduktet overlades til tredjemand, skal betjeningsvejledningen medfølge.

• Hold produit et og emballagen Eden for børns rækkevidde. Produktet er ikke et legetøj. Børn skaløre under opsyn, SSE det sikres, at de/DDleger med produit.

• Livsfare pga. elektrisk stød! Kontroller altid at spændingsforsyningen er afbrudt inden montering uller andre arbejder på produit. Eltavlen skal sikres mod utilsigtet tinkobling af andre, fx med et advarselsskilt.

• Kontroller altid om netspændingen svarer til oplyningerne på Produktets typeskilt før produitet tilsluttes.

• Fastgørelsesstedet og -materialerne skal vare i stand til at holde produit sikkert fast. I tvivlstilfælde kontaktes en fagmand.
• Advarsel: Livsfare pga. elektrisk stød! Ved boring af huller skal det sikres, at vand-, strøm- eller Telefonledninger ikke beskadiges. Anvend en ledningsssøger.
• Dette produit opfylder tæthedsklasse IP54: Beskyttet mod indtrængning af støv til farlige og følsomme dele. Stænkæt. Produktet på ikke nedssænkes i vand.
  IP-tæthedsklassen kan kun opretholdes ved korrekt montering af produitet.
• Tag/DD: fat i Produktet med snavsede eller fugtige hænder.
• Kontroller at til Slutningsledningen ikke er spændt eller i kontakt med skarpe genstande, kemikalier eller oplosningsmidler.
• Kontroller regelmæssigt netstik og -kabel for skader.
• For at undgå farlige situationer, på en beskadiget udvendig og fleksibel ledning kun udskiftes af fabrikanten, dennes serviceafdeling erler en autoriseret el-installatør.

Produktet er klassificeret som beskyttelsesklasse I og skal derfortilsluttes en jordledning.

Livsfare pga. elektrisk stød! Forkert anvendelse, betjening aller montering indebærer risiko for livsfarlige elektriske stød. Produktet på kun tilsluttes af en el-installatør!

Kig ikke direkte ind i lysstrålen. Ret ikke lysstrålen mod andre personers ansigter. Hvis dette varer for*Længe, er der risiko for øjenskader på grund af lysets indhold af blåkomponenter.

Sikkerhedsglasset kan/DDskiftes. Ved beskadigelse af sikkerhedsglasset skalproduktet kasseres.

• Hvisprodukter har synlige skader er det ikke længere muligt at sikre ufarlig drift. Hvisprodukter beskadiget skal det kasseres eller repareres.

• Udfør ikke selv reparationer på produitet! Reparationer bør kun udføres af en autorisaret elektriker.

• Lyskilden i davon projetør kan/DD skiftes. När lyskildens levetid er forbi, skal hele projetøren udskiftes.
• Obs! Tilstutningen på kun udføres med et kabel i kategorien H05RN-F 3G 1 mm² aller en bedre kategori.

PRODUKTBESKRIVELSE

(se side 2)

1 LEDs

4 Holder-/monteringsbøjle

2 Indstillingsskruer

5 Sensor

3 Tilmutilningskabel

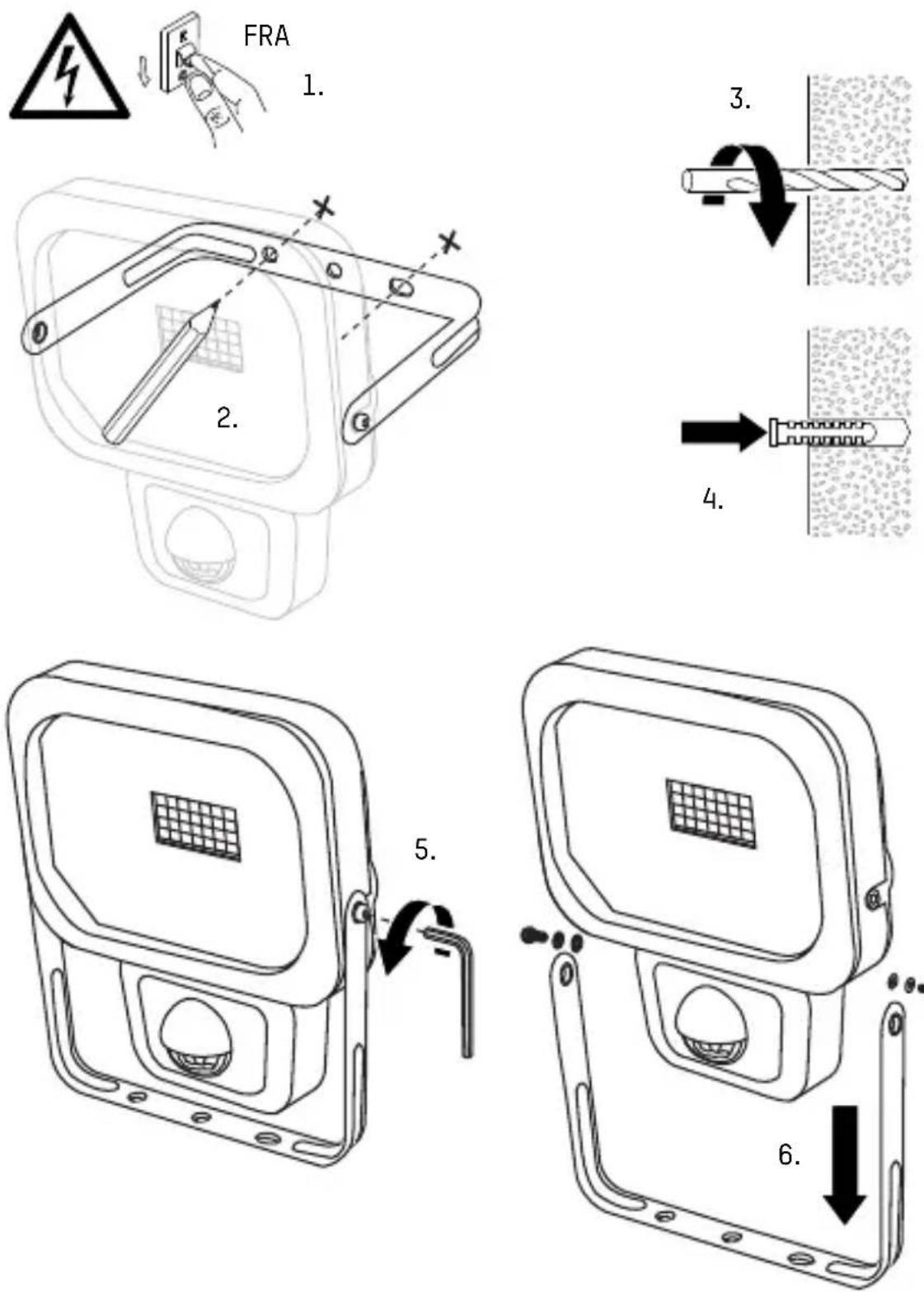

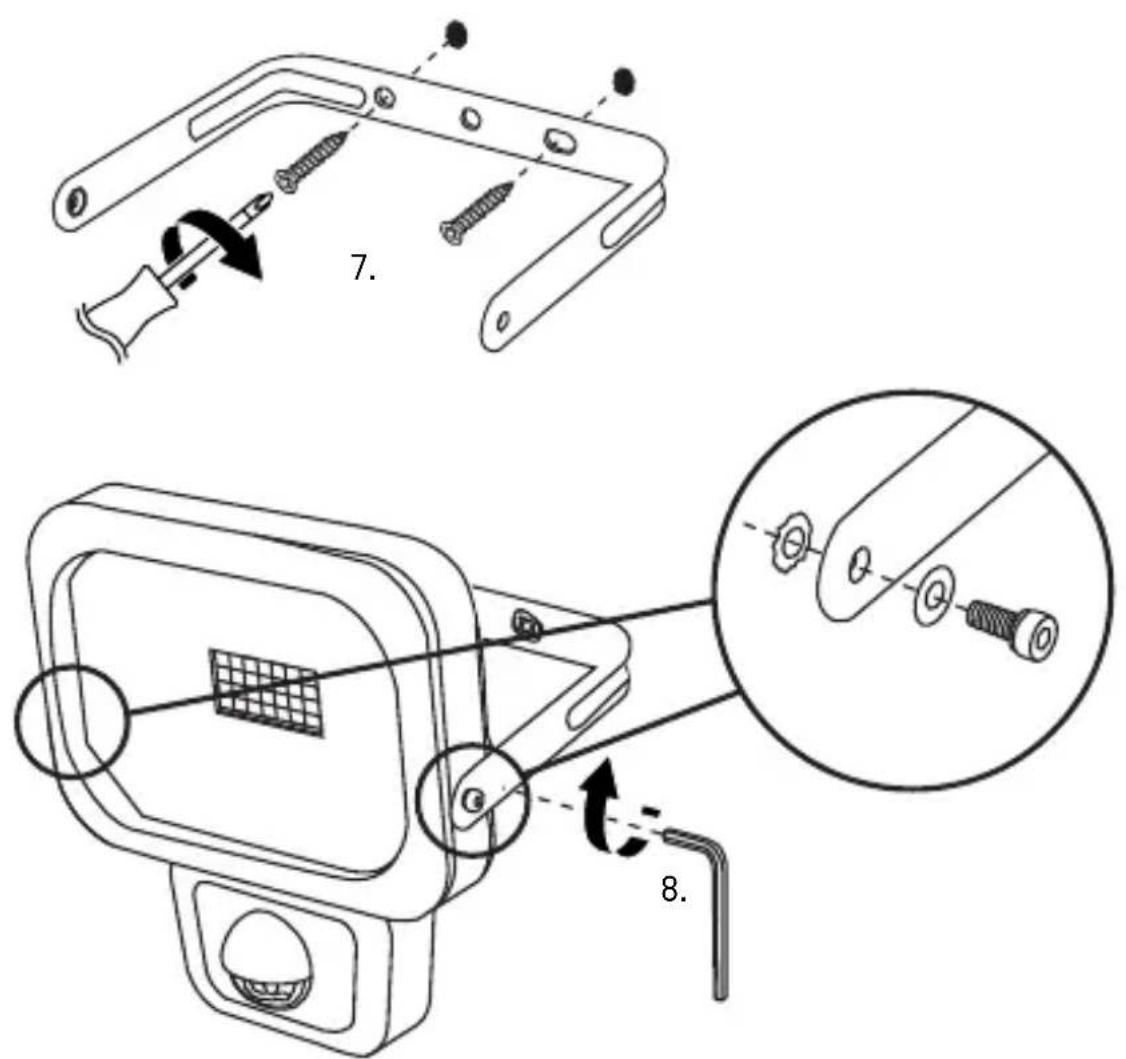

MONTERING

• Kablets spændingsforsyning afbrydes direkte i eltavlen og sikres mod genindkobling af andre.
  Vaelg en egnet placering til produitet.

Bemerk:

Andre lyskilder (fx gadelys) kan påvirke sensorens Funktion. Produktet bør畸形 monteres i umiddelbar nærhed af andre lyskilders belysningsområde.

Monteringshullerne i bøjlen har en diameter på 5 mm. Vælg det rigtige monteringsmaterialie.

Monteringsmateriale medfølger ikke. I++, der kan vælges andre monteringsmaterialer after behov.

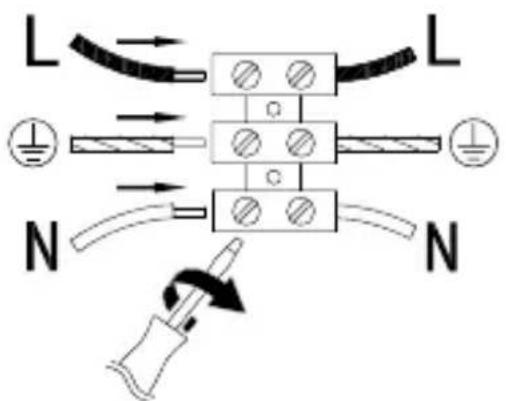

TILSLUTNING

• Tilslut lederne i henhold til markeringerne:

L Fase (brun)

Jord (gul-grøn)

NNul (blå)

Spændingsforsyninger tilkoblesigen.

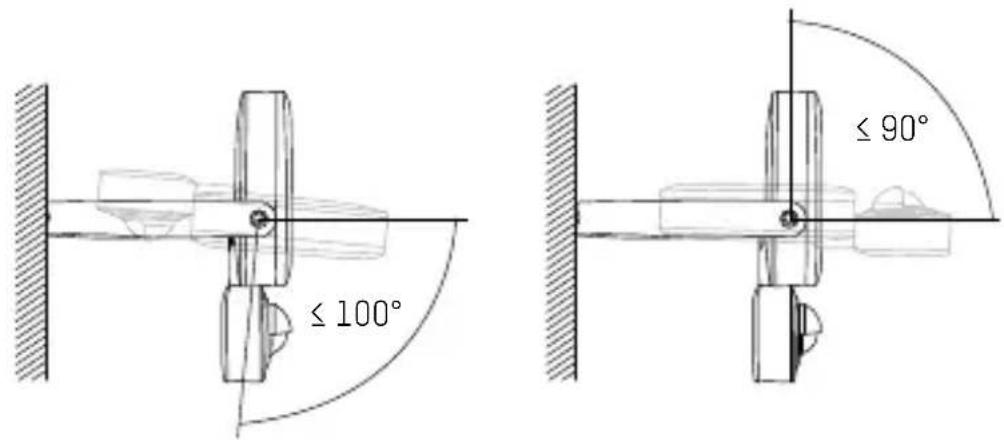

INDSTILLING AF PROJEKTØR

• Indstillingsskruerne løsnes.

• Indstil den ønskede winkel på projektøren (-100^ til +90^

• Spænd indstillingsskruerne fastigen med en unbrakonøgle.

• Lysforhold, hvorunder sensoren er folsom (0 til 2000 lx).

• Drej drejeregulatoren med uret til stop.
• Vent indtil lysforholdene er på det niveau, hvor sensoren skal vare følsom.
• Medens en anden person bevæger sig foran sensoren, drejes drejeregulatoren langsom mod uret indtilproduktetænder.
• Drej sensordækslet 180^ til den øverste position.
• Drej sensoren mod venstre eller højre after behov.

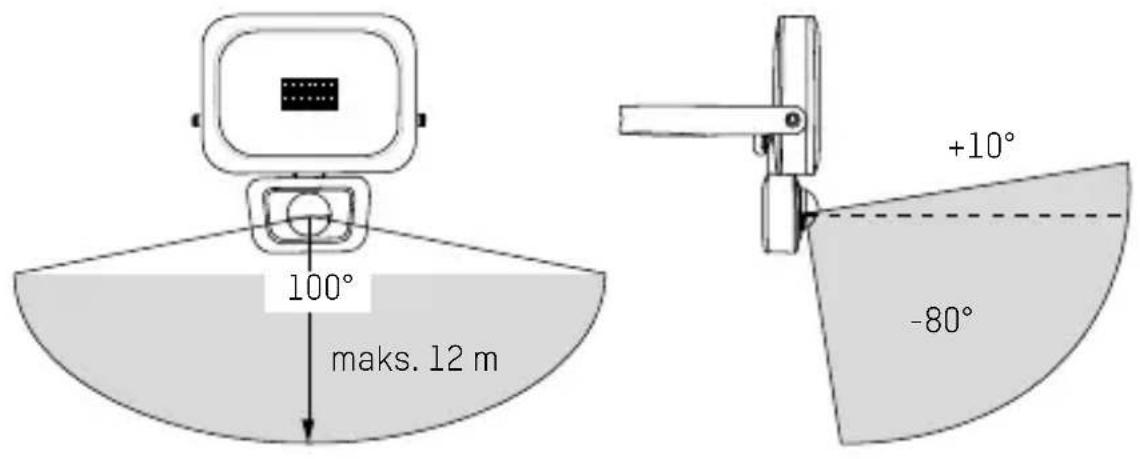

① REGISTRERINGSOMRÅDE

Bemærk: Sensoren er mest folsom over for bevægelser på tværs af sensorfeltet.

RENGØRING

• Før al rengfring skalprodukter afbrydes fra spændingsforsyningen i eltavlen. Produktet skal sikres mod utilsigtet genindkobling ved at anbringe et advarselsskilt på eltavlen.
• Ved rengøring ma der kun anvendes en blød, tør erler let fugtig klud (evt. med tilsetning af et mildt opvaskemiddel). Der ma aldrig anvendes slibende medier eller opløsningsmidler.

TEKNISKE DATA

Model	1600-0283: WFL800S	1600-0284: WFL1600S	1600-0285: WFL2400S
Tilstuntingspænding 220-240 V~, 50/60 Hz
Effekt i watt 10 W 20 W 30 W
IP-tæthedsklasse IP54 (stænktæt)
IK-tæthedsklasse IK05
Beskyttelsesklasse I
Lyskilde LED
Farvetemperatur 5000 K
Farvegengivelsesindex (CRI) >80 Ra
Nominal lysstrøm 900 lm 1800 lm 2700 lm
Maksimal projekteisflade 250 cm²	420 cm²	585 cm²
Monteringssted Inden- og udendørs
Monteringshøjde maks. 3 m
Sensorrækkevidde	maks. 12 m
Sensor registeringsvinkel	Horisontalt:	100°
	Vertikalt:	+10° til -80°
Driftstemperatur ta	-20 til +50 °C
Dimensioner, glas (B x H x D) - ca.	124 x 90 x 4 mm	177 x 127 x 4 mm	201 x 146 x 4 mm
Dimensioner med bxjle (B x H x D) - ca.	147 x 166 x 42 mm	202 x 205 x 34 mm	231 x 252 x 41 mm
Vægt - ca.	0,51 kg	0,88 kg	1,31 kg

BORTSKAFFALSE

Bortskaf den udtjente Projekt i henhold til de lokale bestemmelse. Mærkningssymbolet "Skraldespand" betyder at elektrisk udstyr ikke bortskaffes som almindeligt husholdningsaffald inden for EU. Anvend genbrugspladsen til bortskaffelse eller henvend dig til den forhandler, hvorprodukter er købt.

Herved opfylder du de regionale bestemmelier og bidrager til miljøbeskyttelsen.

ANSVARSFRASKRIVELSE

Informationerne i/DDne betjeningsvejledning kan aendres uden forudgande varsel.ANSMANN patar sig ingen helfelser for direkte, indirecte, uforudsete ell er andre skader eller ffolgeskader, der opstar som fge af forkert handtering eller som folge af, at informationerne i donne vejledning icke folges. Ved forkert anvendelse af produitet patar vi os intet ansvar og vi patar og garantier og garantikrav.

GARANTI

Vi tilbyder 10 Års garanti på produitet. For skader, der skyldes at betjeningsvejledningen ikke følges, kan garantien ikke anvendes. Dine lovmaessige krav på garanti påvirkes ikke af dette.

Du finder vores garantibestemmelser online på www.ansmann.de

Produktet opfylder kravene i EU-forordningerne.

1600-0285

ANSMANN AG | Industriestrasse 10
