Producttype	LED-lamp voor buiten met bewegingssensor
Merk	ANSMANN
Model	WFL2400S
Voeding	220-240 V~, 50/60 Hz
Vermogen	30 W
Lichtstroom	2700 lm
Kleurtemperatuur	5000 K (neutraal wit)
Kleurweergave-index (CRI)	>80 Ra
Beschermingsgraad	IP54 (beschermd tegen waterstralen)
Beschermingsklasse	I (met aarding)
Detectiehoek van de sensor	Horizontaal 100°, verticaal +10° tot -80°
Detectiebereik van de sensor	max. 12 m
Instelling van de verlichtingsduur	Van 10 seconden tot 5 minuten
Instelling van de helderheidsdrempel	Van 0 tot 2000 lux
Afmetingen (met montagebeugel)	231 x 252 x 41 mm
Gewicht	ca. 1,31 kg
Maximale montagehoogte	3 m
Lichtbron	LED niet vervangbaar
Aanbevolen kabeltype	H05RN-F 3G 1 mm²
Fabrieksgarantie	10 jaar
Inhoud van de verpakking	1 muurspot met sensor, 1 gebruiksaanwijzing

Veelgestelde vragen - WFL2400S ANSMANN

Hoe installeer ik de spot?

Schakel vóór de installatie de stroom uit op de meterkast. Kies een geschikte locatie (max. montagehoogte 3 m). Bevestig de montagebeugel met geschikte pluggen en schroeven (niet meegeleverd). Sluit de draden aan: L (fase, bruin), N (nul, blauw) en aarde (geel/groen). Draai de blokkeerschroeven vast. Schakel de stroom weer in.

Hoe stel ik de verlichtingsduur in?

Draai het deksel van de sensor om bij de instelling te komen. Met de duurknop kunt u kiezen tussen 10±5 seconden (korte stand) en 5±1 minuten (lange stand). Bij elke detectie wordt de tijd verlengd met de ingestelde duur.

Hoe zorg ik dat de lamp alleen 's nachts aangaat?

Zet de knop voor de verlichtingsomstandigheden op het symbool 'maan'. Wacht tot de omgevingshelderheid laag genoeg is. Voer een test uit door een persoon voor de sensor te laten lopen en draai langzaam de knop naar het symbool 'zon' totdat de lamp uitgaat. De uiteindelijke positie komt overeen met de nachtdrempel.

Wat is het bereik van de sensor?

Het maximale bereik van de sensor is 12 meter. De horizontale detectiehoek is 100° en verticaal +10° tot -80°. De sensor is gevoeliger voor bewegingen in de breedterichting.

Wat moet ik doen als de lamp niet aangaat?

Controleer eerst of er stroom is en of de stroomonderbreker niet is uitgeschakeld. Zorg ervoor dat de helderheidsdrempel correct is ingesteld (niet in de 'dag'-stand als u 's nachts wilt). Controleer of de sensor niet geblokkeerd is of gericht op een warmtebron. Als het probleem aanhoudt, neem dan contact op met een elektricien.

Kan ik de LED vervangen?

Nee, de LED-lichtbron is niet vervangbaar. Als de LED aan het einde van zijn levensduur is, moet de hele spot worden vervangen. Ook het veiligheidsglas is niet vervangbaar; als het beschadigd is, moet het product worden afgevoerd.

Hoe reinig ik de spot?

Schakel eerst de stroom uit in de meterkast. Gebruik een zachte, droge of licht vochtige doek (eventueel met een beetje afwasmiddel). Gebruik nooit schurende middelen of oplosmiddelen.

Is de spot waterdicht?

Ja, de spot heeft een beschermingsgraad van IP54: hij is beschermd tegen waterstralen en stof. Dompel hem echter niet onder in water. Deze graad is alleen gegarandeerd bij correcte montage.

Hoe sluit ik de elektrische draden aan?

Gebruik een kabel van het type H05RN-F 3G 1 mm². Sluit de fase (L) aan op de bruine draad, de nul (N) op de blauwe draad en de aarde op de geel/groene draad. Het product is klasse I, aarding is verplicht. Schakel indien nodig een elektricien in.

Welke montagehoogte wordt aanbevolen?

De maximale montagehoogte is 3 meter. Voor optimale detectie installeert u de spot op een hoogte van 2 tot 3 meter, met de sensor gericht op het te bewaken gebied.

GEBRUIKSAANWIJZING WFL2400S ANSMANN

Leveringsomvang. 80
Verklaring van de symbolen 81
Beoogd gebruik 81
Veiligheidsinstructies 81
Productbeschrijving. 83
Installatie 83
Aansluiting 85
Breedstraler instellen. 86
Bewegingsdetector instellen 86
Detectiegebied. 88
Schoonmaken 88
Technische Gegevens. 89
Verwijdering. 90
AANSPRAKELIKHEIDSUITSLUITING. 90
GARANTIEBEWIJS. 90

LEVERINGSOMVANG

1x Muurstraler met bewegingsdetector

1x Gebruiksaanwijzing

Pak het product eerst uit en controllerer of er niets ontbreekt en of er geen spreke is van beschadigingen. Gebruik het product Niet als het beschadigd is. Mocht u constateren dat het product beschadigd is, neem dan contact op met de verkoper.

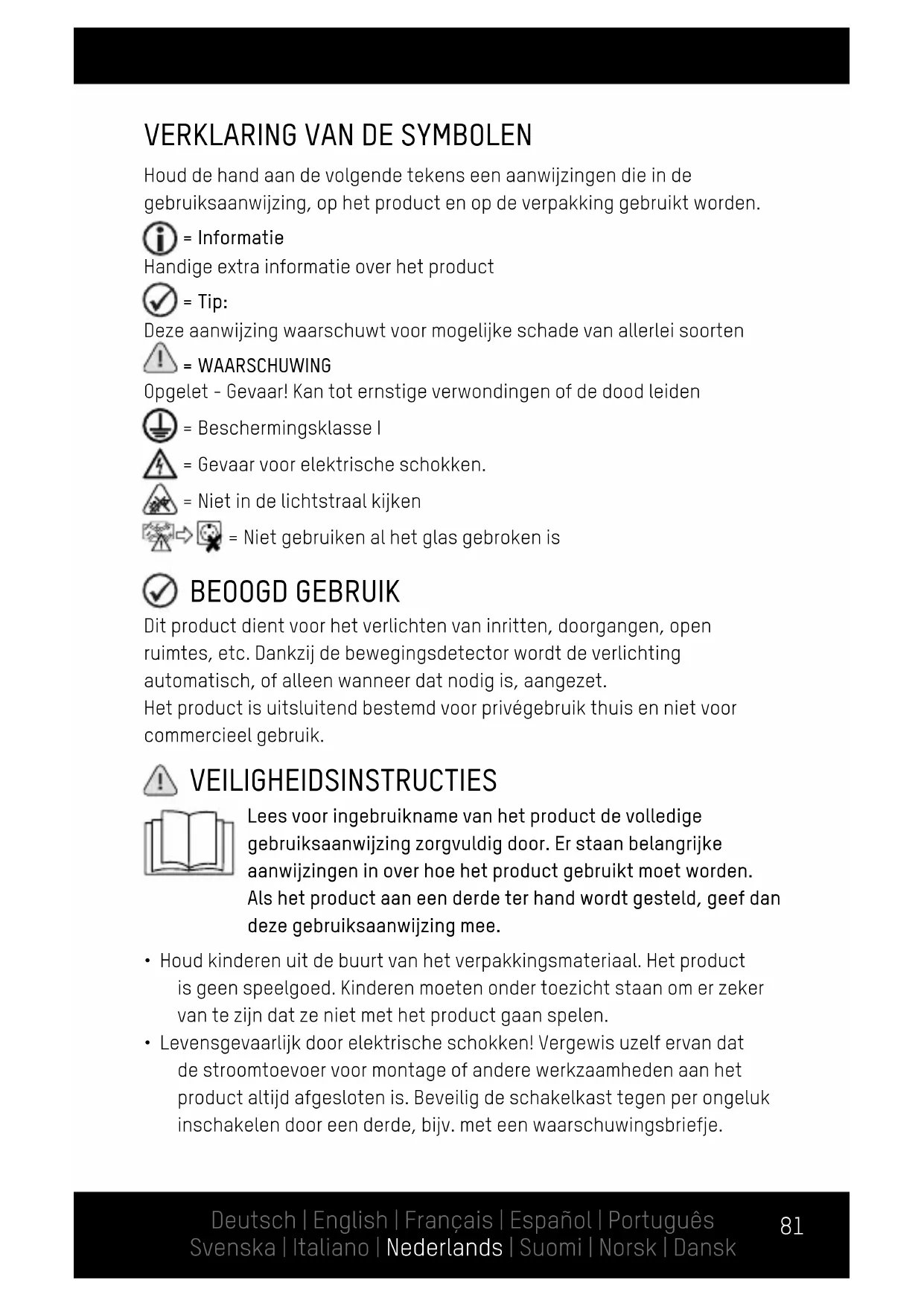

VERKLARING VAN DE SYMBOLEN

Houd de hand aan de volgende tekens een aanwijzingen die in de gebruiksaanwijzing, op het product en op de verpakking gebruikt worden.

i = Informatie

Handige extra informatatie over het product

= Tip:

Deze aanwijzing waarschuwt voor möglichke schade van allerlei soorten

WAARSCHUWING

Opgelet - Gevaar! Kan tot ernstige verwondingen of de dood leiden

=BeschermingsklasseI

= Gevaar voor elektrische schokken.

= Niet in de Lichtstraße kijken

Niet gebruiken al het glas gebrozen is

BE0OGD GEBRUIK

Dit product dient voor het verlichten van inritten, doorgangen, open ruimtes, etc. Dankzij de bewegingsdetector worden de verlichting automatisch, of alleen wanner dat nodig is, aangezet.

Het product is uitsluitend bestemd voor privégebruik.THuis en Niet voor commercieel gebruik.

VEILIGHEIDSINSTRUCTIES

Lees voor ingebruikname van het product de volledige gebruiksaanwijzing zorgvuldig door. Er staan belangrijke aanwijzingen in over hoe het product gebruikt moet worden. Als het product aan een derde ter hand wordt gesteld, geef dan deze gebruiksaanwijzing mee.

• Houd kinderen uit de buurt van het verpakkingsmateriaal. Het product is geen spelelgoed. Kinderen要去en onder toezicht staan om er zeker van teল dat ze Niet met het product gaan spelen.
  Levensgevaarlijk door elektrische schokken! Vergewis uzelf ervan dat de stroomtoevoer voor montage of andere werkzaamheden aan het product altijd afgesloten is. Beveilig de schakelkast gegen per ongeluk inschakelen door een derde, bijv. met een waarschuwingsbriefje.

• Controller altijd of de netspanning overeenkomt met wat aangegeven staat op het typeplaatje van het product voordat u dit aansluit.

• De ondergrond waarop en het materiaal waarmee het product worden bevestigd,要去en stevig genoeg�n. Neem bij twijfel contact op met een vakman.
• Waarschuwing: Levensgevaarlijk door elektrische schokken! Let op dat uijdens het boren van de gaten geen water-, stroom- of telefoonleidingen beschadigt. Gebruik een kabelzoeker.
• Dit product is conform beschermingswijze IP54: Beschermd gegen het binnendringen van stof in gevaarlijke en gevoelige onderdelen. Beschermd gegen spatwater. Product Niet in water onderdompelen. De IP-beschermingswijze is alleen gegardeerd als het product op de juiste wijze is geinstalleerd.
• Raak het product nooit aan met natte of vochtige handen.
• Zorg ervoor dat de aansluitkabel Niet strak gespannen is of in contactkomt met scherpe voorwerpen, chemicalien of oplosmiddelen.
• Controller regelmatig of het aansluitsnoor en de netstekker möglich beschadigd+zijn.
• Om gevaar te vermijden mag de beschadigde flexibele buitenleiding van deze straler alleen door de fabrikant, zich serviceagent of een vergelijkbarevakman verrangen worden.

Het product voldoet aan de eisen van beschemingsklasse I en moet waarom aangesloten worden op een geaard stopcontact.

Levensgevaarlijk door elektrische schokken! Onoordeelkundig gebruik, bediening of installmentie brengt het risico op een levensgevaarlijke schok met zich mee. Het product maguitsluitend door een vakkundige elektricien worden aangesloten.

Kijk Niet direct in de Lichtstraal.

Schijn ander mensen nicht in hun gezicht. Gebeurt dit noch te lang, dan is dat door het blauwe Licht van de straal gevaarlijk voor het netvlies.

Het veiligheidsglas kan nicht worden verrangen. Als het veiligheidsglas beschadigd is,要去 het product worden weggegooid.

• Gebruik zonder risico's is nicht langer möglichk als het apparaat zichbare beschadigingen vertoont. Gooi het apparaat weg of repareer het als het beschadigd is.
• Repareer het product nooit zich! Laat reparations alleen uitvoeren dooreen elektricien.
• De Lichtbron van deze lamp kan nicht worden verrangen. Als de levensduur van de Lichtbron verstreten is,要去 de gehele schijnwerpen worden verrangen.
• Opgelet! Om het product aan te sluiten mag alleen een kabel van het type H05RN-F 3G 1 mm² of van nog betere kwaliteit gebruikt worden.

PRODUCTBESCHRIJVING

(zie blz. 2)

1 LED's

4 Bevestigings-/installatiebeugel

2 Borgschoef

5 Bewegingsdetector

3 Aansluitleiding

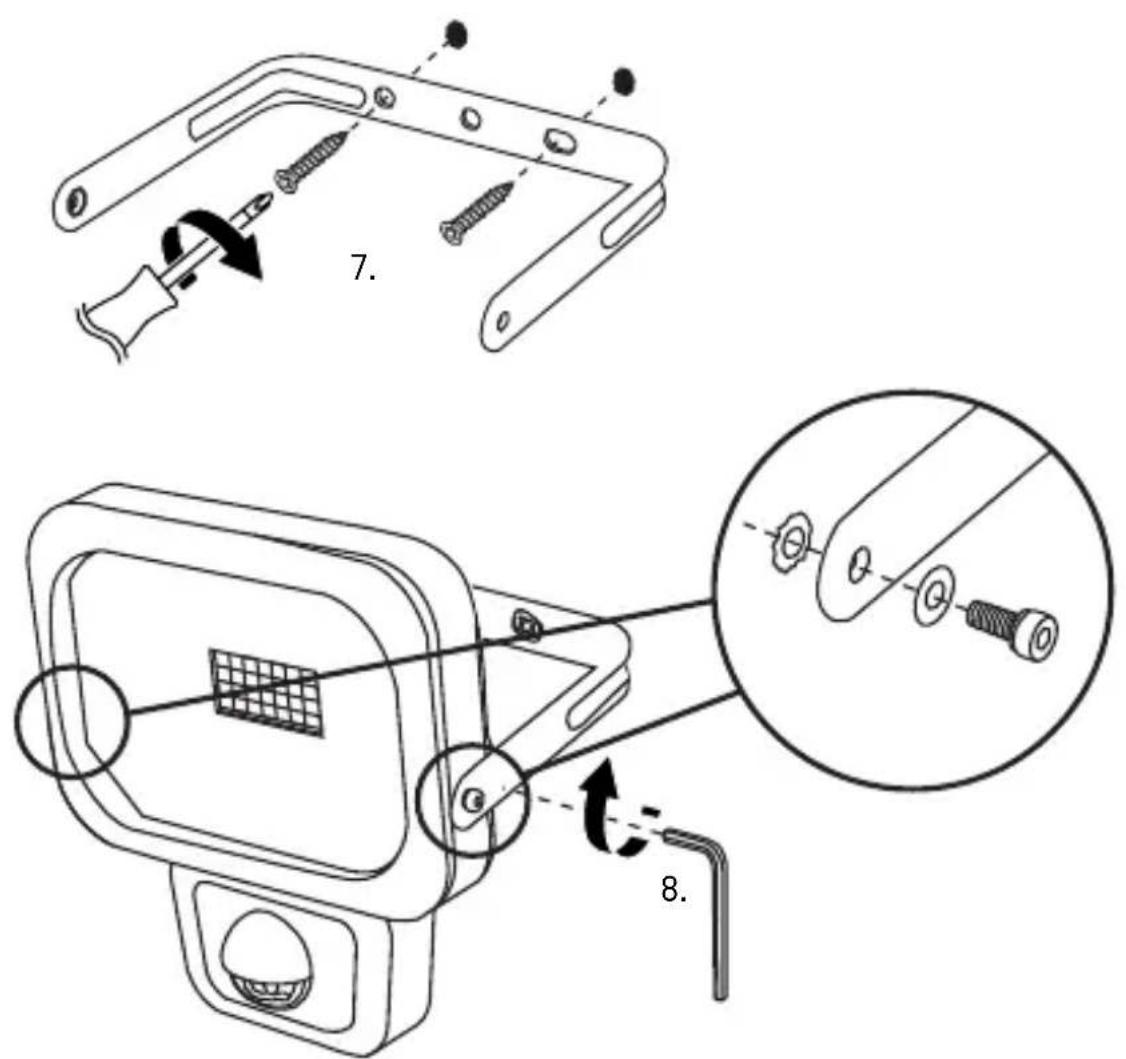

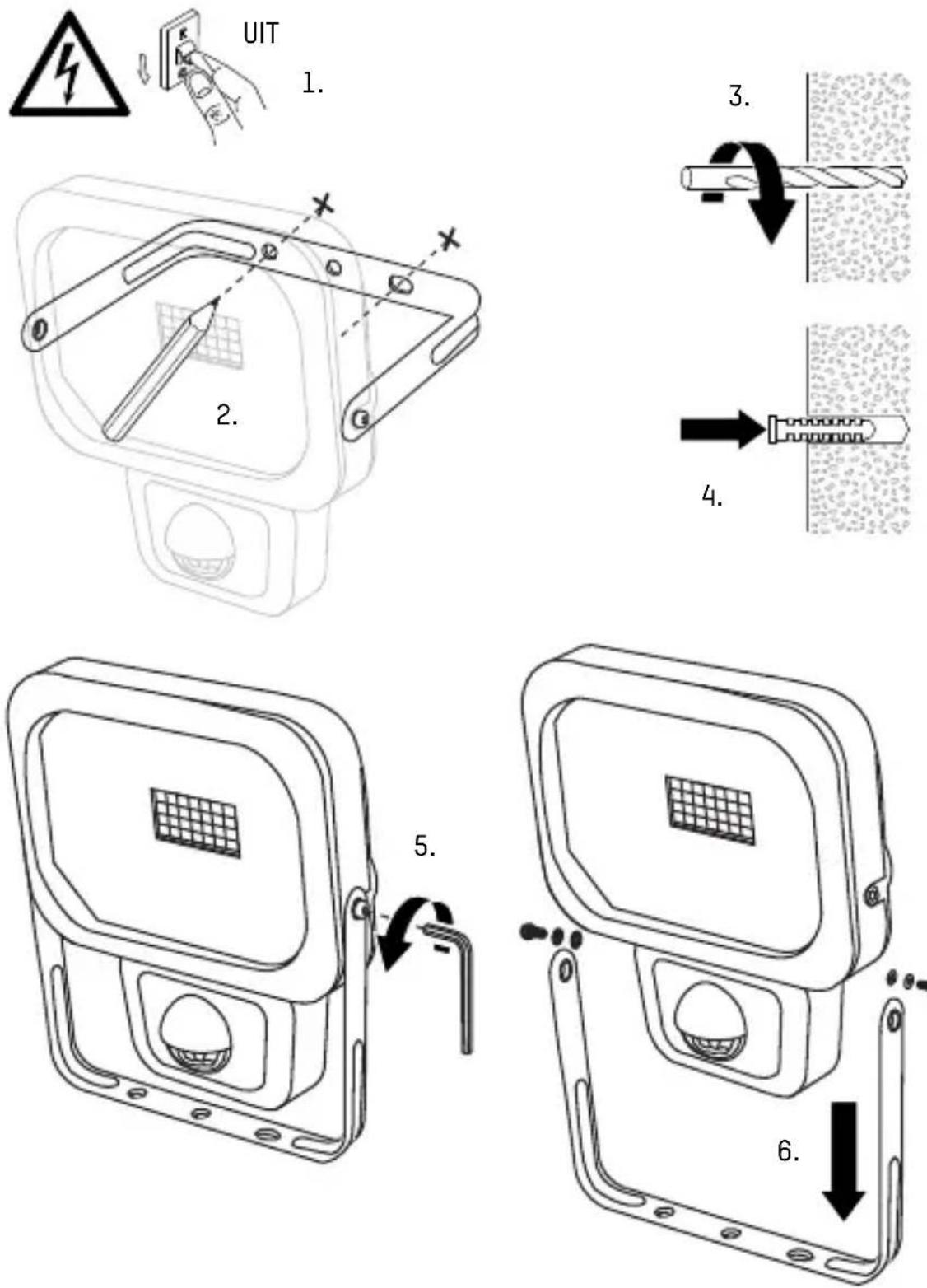

① INSTALLATIE

• Onderbreek de stroomvoorziening maar de kabel direct in deschakelkast en bescherm.Deze gegen weeer aanzetten door derden.
• Kies een geschikteplaats om het product te bevestigen.

Tips:

Andere Lichtbronnen (bijv. straatlantaarns) können invloed hebben of de werkking van de bewegingsdetector. Installeer het product Niet midden in het gebied dat door andere Lichtbronnen worden verlicht.

De bevestigingsgaten in de beugel hebben een diameter van 5 mm. Kies geschikt montagematerialial.

Dit montagematerialial wirdt nicht meegeleverd. Als voorbeeld worden in deze handleiding montage met behulp van 2 schroeven en 2 pluggen getoond. Maar behoefte kunt uander montagematerialial gebruiken.

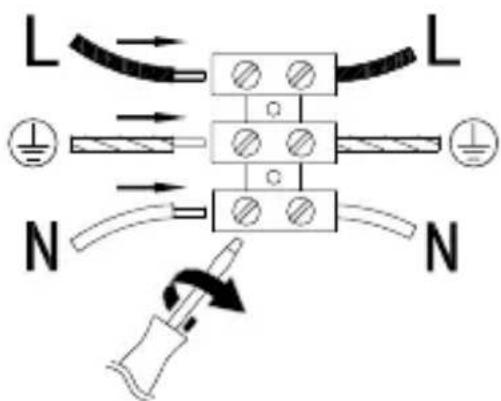

AANSLUITING

• Sluit de aders van het snoer aan conform de markeringen:

L Fase (bruin)

Aarde (geel-groen)

N Neutraal (blauw)

Zet de stroomvoorziening wee aan.

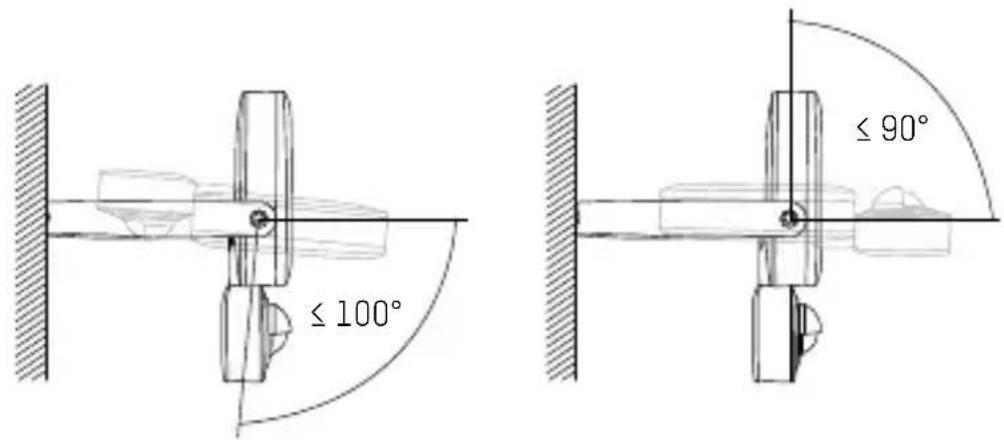

BREEDSTRALER INSTellen

• Draai de borgschroeven los.

• Stel de gewenste hoek van de muurstraler in (-100^ tot +90^)

• Draai de borgschoeven met een inbussleutel vast.

BEWEGINGSDETECTOR INSTellen

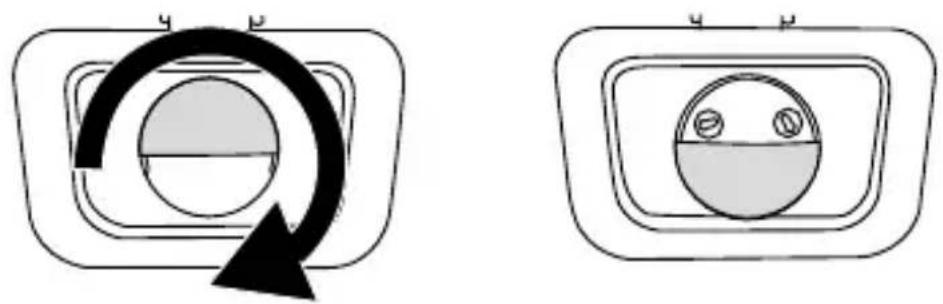

• Draai de afdekking van de bewegingsdetector 180^ .

• Verlichtingsduur na een activering: 10 ± 5 seconden tot 5 ± 1 minutes

Langere verlichtingsduur

Kortereverlichtingsduur

Tip: Ledere keer als de bewegingsdetector geactiveerd is, worden de verlichtingsduur verlngd met de vooraf ingesteldeijd.

• Lichtverhoudingen waar bij de bewegingsdetector geactiveerd kan worden (0 tot 2000 lx).

Activering zowel overdag als 's nachts

Alleen activering 's nachts

• Draai de draairegelaar met de wijzers van de klok mee tot de stuit.
• Wacht tot de Lichtverhoudingen dusdanig�zijndat bewegingsdetector geactiveerd kan worden.
• Terwijl er zich een persoon voor de bewegingsdetector beweegt, draait u de draairegelaar langzaam gegen de wijzers van de klok in totdat het product zich inschakelt.
• Draai de afdekking van de bewegingsdetector 180^ maar de bovenste stand.
• Richt de sensor, indien nodig, verst der aan links of aan rechts.

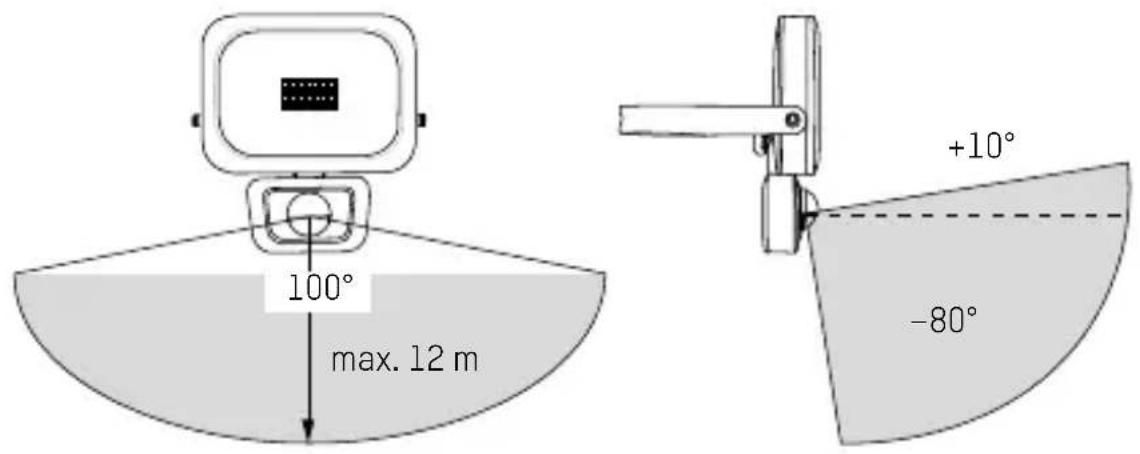

DETECTIEGEBIED

Tip: De bewegingsdetector is gevoeliger voor bewegingen dwars door het door de bewegingsdetector bestreken gebied.

SCHOONMAKEN

• Onderbreek voorijdere schoonmaakbeurt de stroomvoorziening van het product in de schakelkast. Beveilig het product gegen per ongeluk opnieuw aanzetten door een waarschuwingsbriefje op de schakelkast aan te brengen.
• Gebruik voor het schoonmaken uitsluitend een zachte, droge oflicht vochtige doek (indien nodig met toevoeging van een beetje mild schoonmaakmiddel). Gebruik voor het schoonmaken in ieder geval nooit schuur- op oplosmiddelen.

TECHNISCHE GEGEVENS

Model	1600-0283: WFL800S	1600-0284: WFL1600S	1600-0285: WFL2400S
Aansluitspanning 220-240 V~, 50/60 Hz
Vermogen (Watt): 10 W 20 W 30 W
IP-beschermingswijze IP54 (beschermd gegen spatwater)
IK-beschermingswijze IK05
Beschermingsklasse I
Type lichtelement LED
Kleurtemperatuur 5000 K
Kleurweergave-index (CRI) >80 Ra
Nominate Lichtstroom 900 lm 1800 lm 2700 lm
Maximaal verlicht oppervlak: 250 cm²	420 cm²	585 cm²
Installatieplaats Binnen en buiten
Installatiehoogte max. 3 m
Detectiebereik: max. 12 m
Detectiehoek Horizontal: 100° bewegingsmelder Vertical: +10° tot -80°
Gebruikstemperatuur ta -20 tot +50 °C
Afmetingen glas 124 x 90 x 4 mm	177 x 127 x 4 mm	201 x 146 x 4 mm
Afmetingen met beugel (B x H x T) - ca. 147 x 166 x 42 mm	202 x 205 x 34 mm	231 x 252 x 41 mm
Gewicht -ca. 0,51 kg	0,88 kg	1,31 kg

① VERWIJDERING

Gooi onbruikbare lampen weg zoals wettelijk aangegeven. Het symbolism "Afvalbak"duidt erop dat elektrische apparaten in de EU Niet met het normale huishoudelijk afval weggeogood mogen worden. Gebruik de inleverings- en inzamelingssystemen van uw gemeente of wenu tot de bedrijven waar u het product hebt gekocht.

Zo verwult u uw wettelijkke verplichtingen en draagt u bij tot de bescherming van het milieu.

AANSPRAKELIJKHEIDSUITSLUITING

De informatatie in deze gebruiksaanwijzing kan zonder aankondiging vooraf gewijzigd worden. ANSMANN houdt zichelf Niet verantwoordelijk voor directe, indirecte, toevalige of andere schade of gevolgschade die ontstaat door onvakkundig onderhoud of door het Niet de hand honden aan de informatatie in deze gebruiksaanwijzingen. Bij onjuist gebruik van het product honden wij ons Niet aansprakelijk en+zijn wij onontvankelijk voor garantie- of waarborgclaims.

GARANTIEBEWIJS

Het product komt met een tienjarige garantie. Bij schade aan het apparaat die ontstaat door het Niet de hand houden aan de gebruiksaanwijzing, verwalt de garantie.

Aan uw wettelijke aanssprak op schadevergoeding worden hierdoor geen afbreuk gedaan.

Onze garantiebepalingen vindt u online op www.ansmann.de

CE Het product voldoet aan de in de EU-richtlijnen gestelde eisen.

1600-0285
