WFL2400S - Lampa ANSMANN - Gratis bruksanvisning och manual

Produkttyp	Utomhus LED-lampa med rörelsesensor
Märke	ANSMANN
Modell	WFL2400S
Strömförsörjning	220-240 V~, 50/60 Hz
Effekt	30 W
Ljusflöde	2700 lm
Färgtemperatur	5000 K (neutralvit)
Färgåtergivningsindex (Ra)	>80 Ra
Skyddsklass	IP54 (skyddad mot vattenstänk)
Skyddsklass (elektrisk)	I (med jordning)
Sensorns detektionsvinkel	Horisontell 100°, vertikal +10° till -80°
Sensorns räckvidd	max. 12 m
Inställning av belysningstid	Från 10 sekunder till 5 minuter
Inställning av ljusstyrketröskel	Från 0 till 2000 lux
Mått (med fäste)	231 x 252 x 41 mm
Vikt	ca. 1,31 kg
Maximal monteringshöjd	3 m
Ljuskälla	Icke utbytbart LED
Rekommenderad kabeltyp	H05RN-F 3G 1 mm²
Tillverkargaranti	10 år
Förpackningens innehåll	1 väggspotlight med sensor, 1 bruksanvisning

Vanliga frågor - WFL2400S ANSMANN

Hur installerar jag spotten?

Innan installation, stäng av strömmen på elcentralen. Välj en lämplig plats (max. höjd 3 m). Fäst monteringsfästet med lämpliga pluggar och skruvar (medföljer ej). Anslut kablarna: L (fas, brun), N (neutral, blå) och jord (gul/grön). Dra åt låsskruvarna. Sätt på strömmen.

Hur ställer jag in belysningstiden?

Vrid sensorlocket för att komma åt inställningen. Tidsknappen låter dig välja mellan 10±5 sekunder (kort läge) och 5±1 minuter (långt läge). Vid varje detektion förlängs tiden med den inställda varaktigheten.

Hur får jag lampan att bara tändas på natten?

Ställ in ljusvillkorsknappen på symbolen 'måne'. Vänta tills omgivningsljuset är tillräckligt lågt. Gör ett test genom att förflytta en person framför sensorn och vrid långsamt knappen mot symbolen 'sol' tills lampan släcks. Slutpositionen motsvarar nattens tröskel.

Vad är sensorns räckvidd?

Sensorns maximala räckvidd är 12 meter. Horisontell detektionsvinkel är 100° och vertikal +10° till -80°. Sensorn är mest känslig för tvärgående rörelser.

Vad gör jag om lampan inte tänds?

Kontrollera först att strömmen är på och att brytaren inte har löst ut. Se till att ljusstyrketröskeln är korrekt inställd (inte i 'dag'-läge om du vill ha natt). Kontrollera att sensorn inte är blockerad eller riktad mot en värmekälla. Om problemet kvarstår, kontakta en elektriker.

Kan jag byta ut LED?

Nej, LED-ljuskällan är inte utbytbar. Om LED når slutet av sin livslängd måste hela spotten bytas. På samma sätt är säkerhetsglaset inte utbytbart; om det skadas måste produkten kasseras.

Hur rengör jag spotten?

Stäng först av strömmen på elcentralen. Använd en mjuk, torr eller lätt fuktig trasa (eventuellt med lite diskmedel). Använd aldrig slipande rengöringsmedel eller lösningsmedel.

Är spotten vattentät?

Ja, spotten har skyddsklass IP54: den är skyddad mot vattenstänk och damm. Sänk dock inte ner den i vatten. Denna klass garanteras endast vid korrekt montering.

Hur ansluter jag elkablarna?

Använd en kabel av typ H05RN-F 3G 1 mm². Anslut fas (L) till brun ledare, nolla (N) till blå och jord till gul/grön. Produkten är av klass I, jordning är obligatorisk. Anlita en elektriker om det behövs.

Vilken monteringshöjd rekommenderas?

Maximal monteringshöjd är 3 meter. För optimal detektion, installera spotten på en höjd av 2 till 3 meter, rikta sensorn mot det område som ska övervakas.

BRUKSANVISNING WFL2400S ANSMANN

Leveransens innehåll 58
Teckenförklaring 59
Avsedd användning 59
Sakerhetsatgärder 59
Produktbeskrivning. 61
Montering. 61
Anslutning 63
Stalla in strålkastare 64
Stalla in sensor 64
Registeringsomrade 66
Rengoring 66
Specificationer 67
Avfallshantering 68
ANSVARSFRISKRIVNING. 68
GARANTIANVISING 68

LEVERANSENS INNEHÄLL

1x Vaggstråkastare med sensor

1x Bruksanvisning

Packa Först uppprodukten och kontrollera att den ar komplett och oskadad.

Använd inte en skadad produit. Öm skador på produits konstateras, ∀nlogen kontakta din handlare.

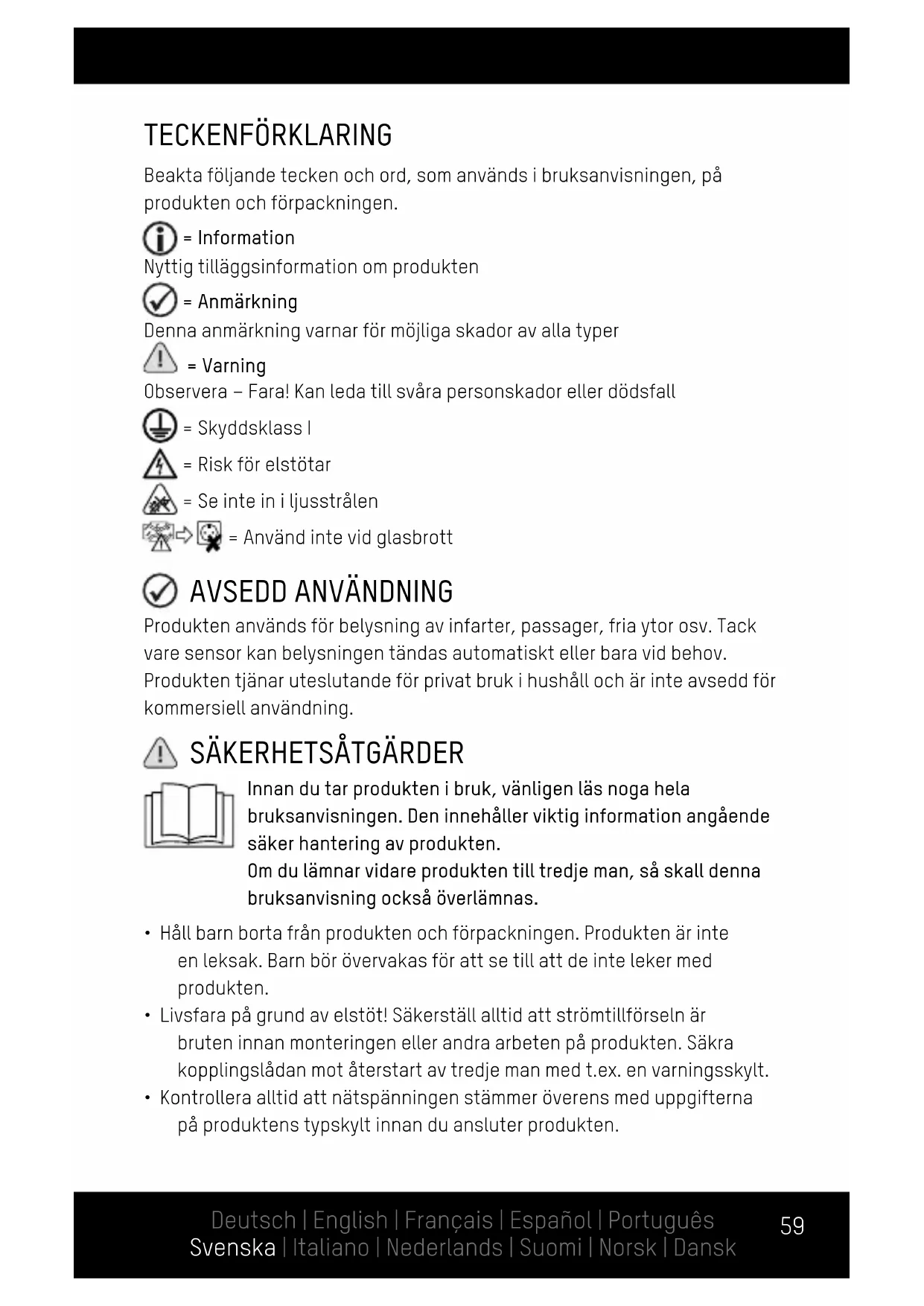

TECKENFÖRKLARING

Beakta följande tecken och ord, som används iBruksanvisningen, pä Produkten och forpackningen.

i = Information

Nyttg tillaggsinformation om Produkten

= Anmärkning

Denna anmärkning varnar for möjiga skador av alla typ

= Varning

Observera - Fara! Kan leda till svåra personskador eller dödsfall

Skyddsklass I

= Risk För elstötar

=Seinte in iIjusstralen

Använd inte vid glasbrott

AVSEDD ANVÄNDNING

Produkten används für belysning av infarter, passager, friytor osv. Tack vare sensor kan belysningen tändas automatiskt eller bara vid behov. Produktten tjänar uteslutande for privat bruk i hushäll och ar inte avsedd for kommersiell användning.

SAKERHETSATGARDER

Innan du tar Produkten i bruk, vänligen las noga hela brauksanvisningen. Den innehaller viktig information angaende saker hantering avprodukten.

Omdu lamnar vidareprodukten till tredje man,sa skall dnda bruksanvisning ocks 日 overlamnas.

• Håll barn borta frånprodukten och Förpackningen. Produkttenär inte en leksak. Barnör overvakasfor att se till att deinte leker med Produkten.
• Livsfara på grund av elstöt! Sakerställ alltid att strömtillförseln är bruten innan monteringen eller andra arbeten på Produkten. Säkra kopplingslådan mot Återstart av tredje man med t.ex. en varningssskylt.

• Kontrollera alltid att natspänningen stämmer överens med uppgifterna på produits typskylt innan du ansluterprodukten.

• Infästningsunderlaget och infästningsmaterialen skull kunna hällaprodukten sakert. I tveksamma fall vänder du dig till en sakkunnig person.

• Varning: Livsfara på grund av elstöt! Se till att du inte skadar vatten-, ström- eller Telefonledningar;när du borrar. Använd en ledningsdetektor.
• Denna produit uppyller kraven for skyddsklass IP54: Skyddad mot inträngande stoft i farliga och känsliga delar. Stänkvattenskyddad. Doppa inte Produkten i vatten. IP-skyddsklassen ar endast sakerstätt vid en korrekt monterad produit.
• Fatta inte tag i Produkten med våta eller fuktiga händer.
• Kontrollera, att anslutningskabeln inte ar spänd ellerkommen i kontakt med vassa foremål, kemikalier aller Lossningsmedel.
• Kontrollera regelbundet att anslutningsledningen och natstickkontakten inte ar skadade.
• För att undvika faror fär en skadad yttre flexibel ledning tillenna lampa endast bytas ut av tillverkaren, dennes servicerepresentant ellen jämforbar utbildad person.

Produkten uppyller kraven i skyddsklass I och skall därfor anslutas till att jordat uttag.

Livsfara på grund av elstöt! En felaktig användning, hantering aller montering innebär risk För en livsfarlig elstöt. Produkten fær endast anslutas av en behörig elektriker!

Titta inte direkt in i lusstralen.

Lys inte andra personer in i ansiktet. Om detta sker under alltfor lang stund kan genom blåljuset inverkan en skada på ögats nathinna uppträda.

Sakerhetsglaset kan inte bytas ut. Vid att skadat sakerhetsglas skallprodukten avfallshanteras.

• En riskFri drift ar inte langre möjlig omprodukten uppvisar synliga skador. Omprodukten ar skadad skall den avfallshanteras eller repareras.

• Reparera inte Produkten själv. Låt endast en behörig elektriker utföra reparationser.

• Denna armats ljuskälla ar inte utbytbar. När ljuskällans livstid tar slut, maste hela armaturen bytas ut.
• Observera! För att Göra en anslutning fär endast en anslutningskabel i kategorin H05RN-F 3G 1 mm² eller högre kvalitet användas.

PRODUKTBESKRIVNING

(se sidan 2)

1 LED:er

4 Hollar-/monteringsbygel

2 Arreteringsskruvar

5 Sensor

3 Anslutningsledning

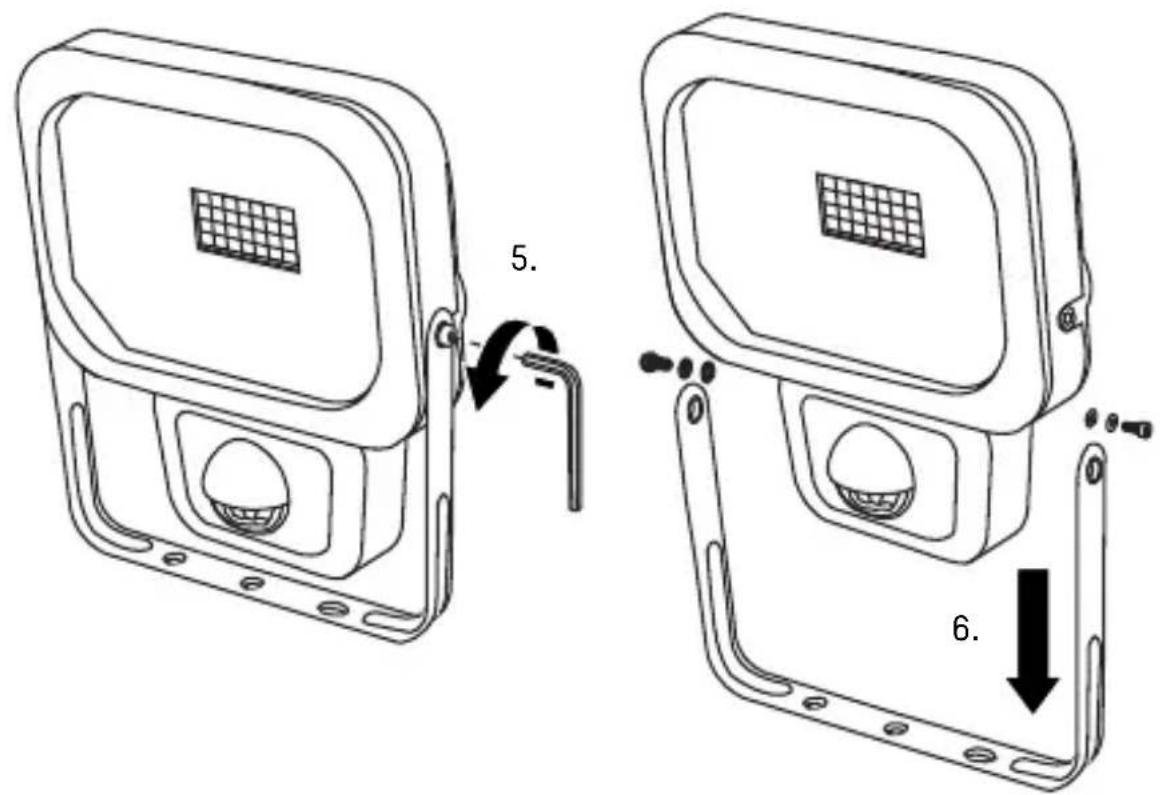

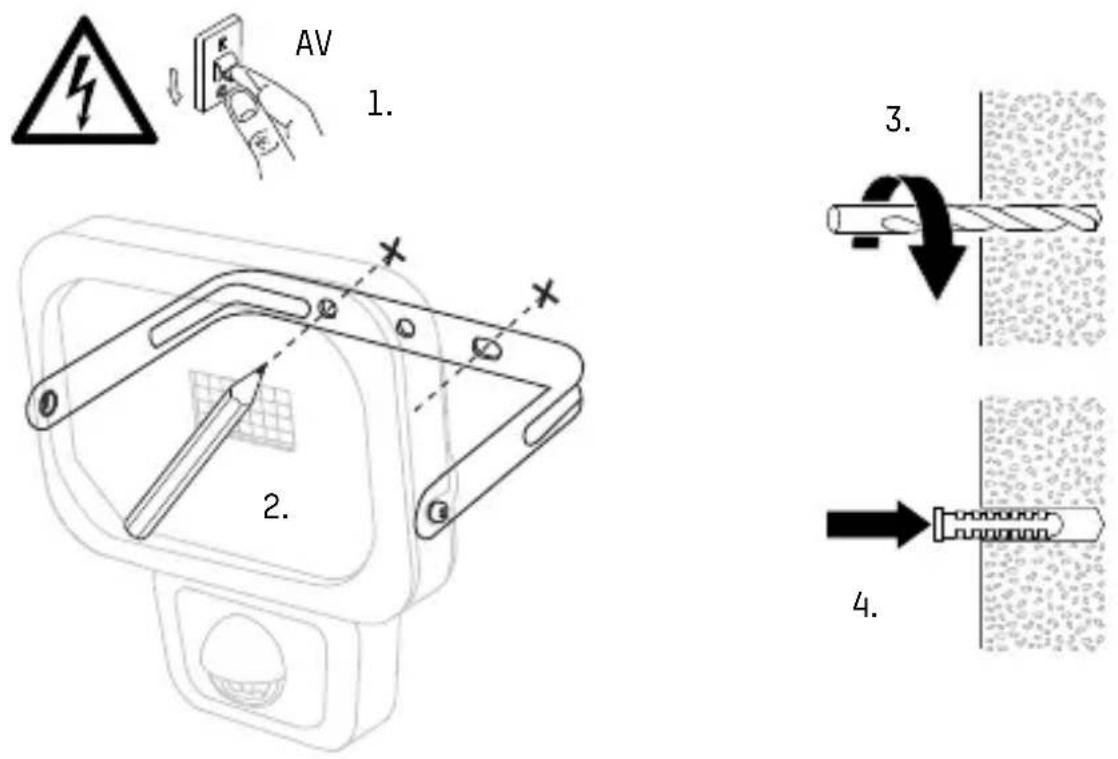

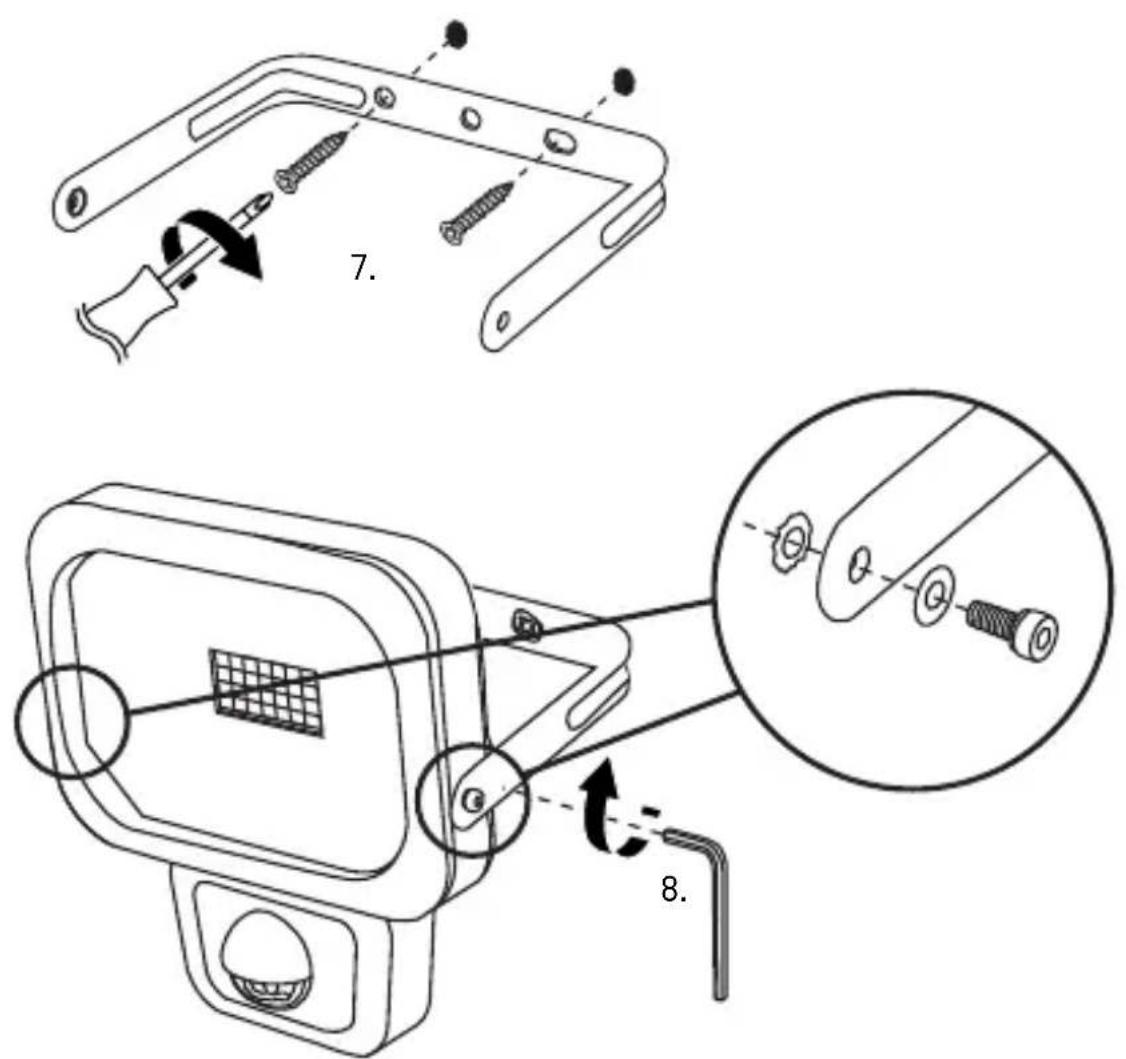

MONTERING

• Bryt spanningsförsörjningen till kabeln direkt på kopplingslådan och sökra denna mot Återstart utförd av utomstående.
  Välj en lamplig monteringsposition for Produkten.

Anmärkninger:

Andra ljuskällor (t.ex. lanternor) kan påverka sensorns Funktion. Montera inteprodukten omedelbart i andra ljuskällors verkansområde.

Infästningshålen i bygeln har en diameter på 5 mm. Välj passandemonteringsmaterial.

Monteringsmaterial medfoljer inte. Såsom att exempl visas ienna anvisning montering med 2 skruvar och 2 pluggar. Beroende på behov kan du använda andra monteringsmaterial.

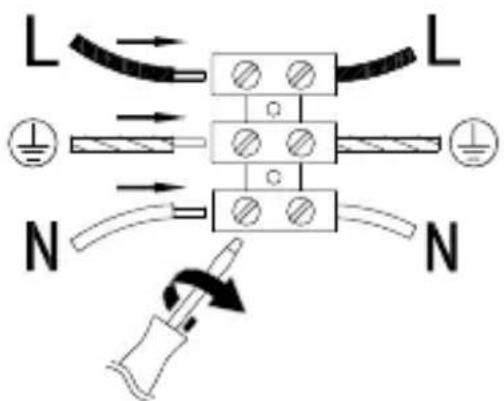

① ANSLUTNING

• Anslut ledarna i enlighet med markeringarna:

L Fas (brun)

Jordning (gul-grön)

N Neutral (bla)

• Aterupprätta spanningsförsörjningen.

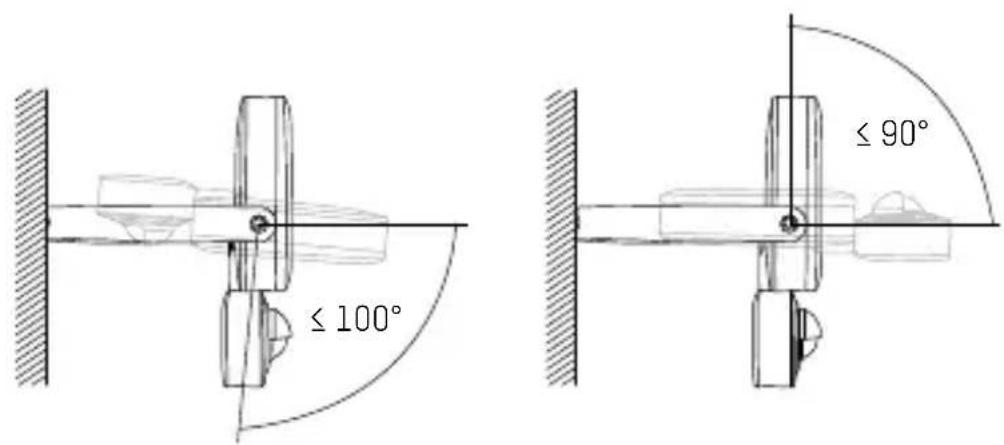

(1) STÄLLA IN STRÄLKASTARE

• Lossa arreteringsskruvarna.

• Ställ in strålkastarens önskade vinkel (-100^ till +90^

• Dra Åt arreteringsskruvarna igen med en insexnyckel.

STÄLLA IN SENSOR

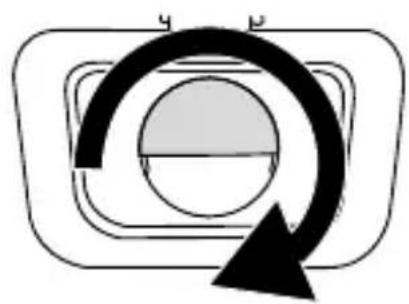

Vrid sensorkapan 180^

• Belysningstid after en aktivering: 10 ± 5 sekunder till 5 ± 1 minutes

Observera: Vid varje sensorRegistrarering frolangs belysningstiden med den installda tiden.

• Ljusforhällanden under vilken sensorn ar mottaglig (0 till 2000 lx).

Aktiverad dygnet runt

Vrid vridreglaget medurs anda till anslaget.
- Vänta tills de ljustörhällanden rader vid vilka sensorn skull varamottaglig.
- Medan en andra person rör sig fram För sensorn vrider du vridreglaget langsamt moturs tillsprodukten tand.

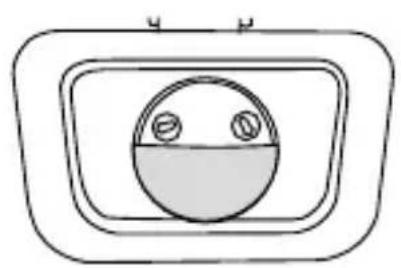

Vrid sensorkapan 180^ till den övre positionen.
- Justera vid behov in sensorn at vänster eller höger.

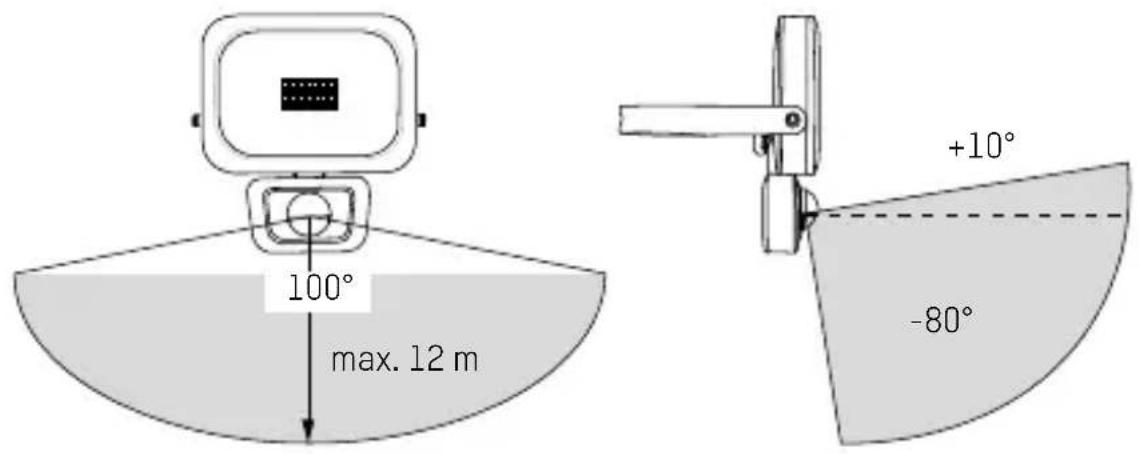

① REGISTRERINGSOMRÅDE

Observera: Sensor reagerar känsligare på rörelser diagonalt mot dess sensorfält.

RENGÖRING

• Bryt spanningsförsörjningen till Produkten på kopplingsskåpet innan varje rengöring. Säkraprodukten mot oavsiktlig Återstart genom att placera en anvisningssskylt på kopplingsskåpet.
• Använd für rengöring framfür allt en mjuk, torr aller lätt fuktad duk (dränk den eventuellt med lite diskmedel). Använd aldrig slipnings. aller Lossningsmedel till rengöringen.

SPECIFICATIONER

Modell	1600-0283: WFL800S	1600-0284: WFL1600S	1600-0285: WFL2400S
Anslutningsspanning 220-240 V~, 50/60 Hz
Effekt i Watt 10 W 20 W 30 W
IP-skyddsklass IP54 (stänkvattenskyddad)
IK-skyddsklass IK05
Skyddsklass I
Typ av ljuskälla LED
Färetemperatur 5000 K
Färetagivningsindex (CRI) >80 Ra
Nominell lusström 900 lm 1800 lm 2700 lm
Maximal projektensyta 250 cm²	420 cm²	585 cm²
Monteringsställe Inomhus och utomhus
Monteringshöjd	max. 3 m
Sensors räckvidd	max. 12 m
Sensors registeringsvinkel	Horisontell:	100°
	Vertikal:	+10° till -80°
Driftstemperatur ta	-20 till +50 °C
Mätt glas (B x H x D) - ca.	124 x	177 x	201 x
	90 x	127 x	146 x
	4 mm	4 mm	4 mm
Mätt med bygel (B x H x D) - ca.	147 x	202 x	231 x
	166 x	205 x	252 x
	42 mm	34 mm	41 mm
Vikt - ca.	0,51 kg	0,88 kg	1,31 kg

AVFALLSHANTERING

Hantera den inte langre brukbara armaturen enligt de lagstadgade bestammelserna. Märkningen "soptunna" anger att EU inte tilläter elektriska anordningar att avfallshanteras tillsammans med normal hushållsavfall. Använd dig av detitur- och smlingssystem som finns i din kommun aller vänd dig till den handlare hos vilken du köptprodukten.

På så sätt uppfyller du dina lagenliga plikter och ger ditt bidrag till miljöskydd.

ANSVARSFRISKRIVNING

Den ienna bruksanvising angivna informationen kan komma att andrasutan foravisering. ANSMANN patar sig inte nagot ansvar for direkta,indirekta, tillfälliga aller andra skador erler ffoljskador som uppstar genom felaktig hantering ellbristande hansyn till den information som anges ienna bruksanvising.Vid felaktig anvandning avprodukten patar vi oss inget ansvar och beviljar ingen garantiersattning.

GARANTIANVISNING

Vi erbjuder tio Års garanti på produiten. Vid skador på produits, som uppkommen om bruksanvisingen inte beaktas, gäller inte garantin. Ditt lagstadgade ansprák på garanti påverkas inte av detta.

Våra garantivillkor finns online på www.ansmann.de

C E Produkten motsvarar kraven i EU:s riktlinjer.

1600-0285
