Type de produit	Lampe LED extérieure avec capteur de mouvement
Marque	ANSMANN
Modèle	WFL2400S
Alimentation	220-240 V~, 50/60 Hz
Puissance	30 W
Flux lumineux	2700 lm
Température de couleur	5000 K (blanc neutre)
Indice de rendu des couleurs (IRC)	>80 Ra
Indice de protection	IP54 (protégé contre les projections d'eau)
Classe de protection	I (avec mise à la terre)
Angle de détection du capteur	Horizontal 100°, vertical +10° à -80°
Portée du capteur	max. 12 m
Réglage de la durée d'éclairage	De 10 secondes à 5 minutes
Réglage du seuil de luminosité	De 0 à 2000 lux
Dimensions (avec étrier)	231 x 252 x 41 mm
Poids	env. 1,31 kg
Hauteur de montage max.	3 m
Source lumineuse	LED non remplaçable
Type de câble recommandé	H05RN-F 3G 1 mm²
Garantie fabricant	10 ans
Contenu de l'emballage	1 spot mural avec capteur, 1 mode d'emploi

FOIRE AUX QUESTIONS - WFL2400S ANSMANN

Comment installer le spot ?

Avant toute installation, coupez l’alimentation électrique au tableau. Choisissez un emplacement adapté (hauteur max. 3 m). Fixez l’étrier de montage avec des chevilles et vis adaptées (non fournies). Raccordez les fils : L (phase, marron), N (neutre, bleu) et la terre (jaune/vert). Serrez les vis de blocage. Remettez l’alimentation.

Comment régler la durée d’éclairage ?

Tournez le couvercle du capteur pour accéder au réglage. Le bouton de durée permet de choisir entre 10±5 secondes (position courte) et 5±1 minutes (position longue). À chaque détection, le temps est prolongé de la durée réglée.

Comment faire pour que la lampe ne s’allume que la nuit ?

Réglez le bouton de conditions d’éclairage sur le symbole ‘lune’. Attendez que la luminosité ambiante soit suffisamment basse. Faites un test en déplaçant une personne devant le capteur et tournez lentement le bouton vers le symbole ‘soleil’ jusqu’à ce que la lampe s’éteigne. La position finale correspond au seuil nocturne.

Quelle est la portée du capteur ?

La portée maximale du capteur est de 12 mètres. L’angle de détection horizontal est de 100° et vertical de +10° à -80°. Le capteur est plus sensible aux mouvements transversaux.

Que faire si la lampe ne s’allume pas ?

Vérifiez d’abord que l’alimentation est présente et que le disjoncteur n’a pas sauté. Assurez-vous que le réglage du seuil de luminosité est adapté (pas en mode ‘jour’ si vous voulez la nuit). Vérifiez que le capteur n’est pas obstrué ou orienté vers une source de chaleur. Si le problème persiste, contactez un électricien.

Puis-je remplacer la LED ?

Non, la source lumineuse LED n’est pas remplaçable. Si la LED arrive en fin de vie, le spot entier doit être remplacé. De même, le verre de sécurité n’est pas remplaçable ; s’il est endommagé, le produit doit être mis au rebut.

Comment nettoyer le spot ?

Coupez d’abord l’alimentation électrique au tableau. Utilisez un chiffon doux, sec ou légèrement humide (éventuellement avec un peu de liquide vaisselle). N’utilisez jamais de produits abrasifs ou de solvants.

Le spot est-il étanche ?

Oui, le spot bénéficie de l’indice de protection IP54 : il est protégé contre les projections d’eau et la poussière. Cependant, ne l’immergez pas dans l’eau. Cet indice n’est garanti que si le montage est correct.

Comment brancher les fils électriques ?

Utilisez un câble de type H05RN-F 3G 1 mm². Branchez la phase (L) sur le fil marron, le neutre (N) sur le fil bleu et la terre sur le fil jaune/vert. Le produit est de classe I, la mise à la terre est obligatoire. Faites appel à un électricien si nécessaire.

Quelle hauteur de montage est recommandée ?

La hauteur de montage maximale est de 3 mètres. Pour une détection optimale, installez le spot à une hauteur de 2 à 3 mètres, en orientant le capteur vers la zone à surveiller.

MODE D'EMPLOI WFL2400S ANSMANN

Contenu de l'emballage 25

Légendes des symboles. 26

Utilisation prévue 26

Consignes de sécurité 26

Description du produit 28

Montage 28

Raccordement 30

Réglage de l'éclairage 31

Réglage du capteur 31

Portée de détection 33

Nettoyage 33

Données techniques 34

Mise au rebut/recyclage 35

CLAUSES DE NON-RESPONSABILITÉ 35

INFORMATION CONCERNANT LA GARANTIE 35

Contenu de l'emballage

1 Spot mural avec capteur

1 Mode d'emploi

Déballez d'abord le produit puis vérifiez l'exhaustivité de l'emballage et si des dommages sont présents. N'utilisez pas un produit endommagé! Si vous deviez constater des dégats sur le produit, prenez contact avec votre commerçant.

Legende des symboles

Veuillez consulter les symboles et mentions suivants qui sont utilisés dans le mode d'emploi, présents sur le produit et l'emballage.

i = Information

Informations supplémentaires utiles concernant le produit.

=Remarque

Cette remarque met en garde contre différentes possibilités de dommages.

Avertissement

Attention - danger! Peut entraîner des blessures graves voire mortelles.

= Classe de protection I

= Risque d'électrocution

Ne pas regarder le faisceau lumineux!

Ne pas faire fonctionner si le verre est cassé!

Utilisation prévue

Le produit est utilisé pour éclairer des allées, des passages, des espaces libres, etc. Grâce au capteur, l'éclairage peut être allumé automatiquement ou uniquement lorsque cela est nécessaire.

Le produit est exclusivement réservé à une utilisation domestique et ne convient pas pour un usage commercial.

Consignes de sécurité

Avant d'utiliser le produit, lisez attentivement et complètement le mode d'emploi. Il contient des instructions importantes sur l'utilisation du produit.

Si vous donnez le produit à un tiers, transmettez-le absolument avec ce mode d'emploi.

• Tenez les matériaux d'emballage et le produit hors de la portée des enfants! Ce produit n'est pas un jouet. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec le produit.
• Risque de blessures mortelles en cas d'électrocution! Assurez-vous toujours que l'alimentation électrique soit coupée avant d'effectuer le montage ou toute autre opération sur le produit. Sécurisez le coffret de commande contre la remise en service intempéstive par un tiers, par ex. avec un panneau d'avertissement.
• Avant de brancher le produit, vérifie toujours que la tension de réseau corresponde bien aux spécifications de son étiquette signalétique.
• La surface de montage et les matériaux de montage doivent pouvoir supporter le produit en toute sécurité. En cas de doute, contactez une personne compétente.
• Avertissement : Risque de blessures mortelles en cas d'électrocution ! Lors du perçage de trough, veillez à ne pas endommager de lignes téléphoniques, de canalisations d'eau ou de câbles électriques. Utilisez un localisateur de lignes électriques.
• Ce produit correspond à l'indice de protection IP54 : protégé contre la pénétration de poussière dans les parties dangereuses et sensibles. Étanche aux projections d'eau. Ne plongez pas le produit dans l'eau! Le degré de protection IP n'est garantie que si le produit est correctement monté.
• Ne saisissez pas le produit avec les mains mouillées ou humides. Veillez à ce que le cordon d'alimentation en électricité ne soit pas tendu et qu'il n'entre pas en contact avec des objets coupants, des produits chimiques ou des solvants.
• Vérifiez régulièrement la fiche de secteur et le cordon d'alimentation afin de détecter des dommages!
• Pour éviter tout danger, si la matière externe du fil électrique de cet éclairage est endommagée, il ne doit être remplacé que par le fabricant, son service technique agréé ou un technicien spécialisé.

Ce produit correspond à la classe de protection I et doit donc être branché à un conducteur de protection (relié à la terre).

Risque de blessures mortelles en cas d'électrocution! L'utilisation inappropriée, le fonctionnement et/ou le montage incorrects risquent de provoquer un choc électrique mettant en danger votre vie. Le produit doit être raccordé uniquement par un service technique spécialisé en électricité!

Ne regardez pas directement dans le faisceau lumineux!

N’éclairez pas le visage d’autres personnes. Si cela se produit trop longtemps, des composants de lumière bleue risquent de provoquer des dommages à la rétine.

Le verre de sécurité n'est pas replacable. Si le verre de sécurité est endommagé, le produit doit être mis au rebut.

• Une utilisation sans danger n'est plus possible si le produit est visiblement endommagé. Si le produit est endommagé, il doit être mis au rebut ou réparé.
• Ne réparez pas le produit vous-même! Laissez seulement un service technique spécialisé en électricité effectuer les réparations.
• La source d'éclairage de cette lampe n'est pas replacable. Si la durée de vie de la source d'éclairage est terminée, le projecteur dans son ensemble doit être remplacé.
• Attention! Vous ne pouvez utiliser qu'un câble de raccordement de la catégorie H05RN-F 3G 1 mm² ou de toute valeur qualité pour le branchement.

Description du produit

[voir page 2]

1 LED

4 Étrier de retenue/montage

2 Vis de blocage

5 Capteur

3 Cordon d'alimentation

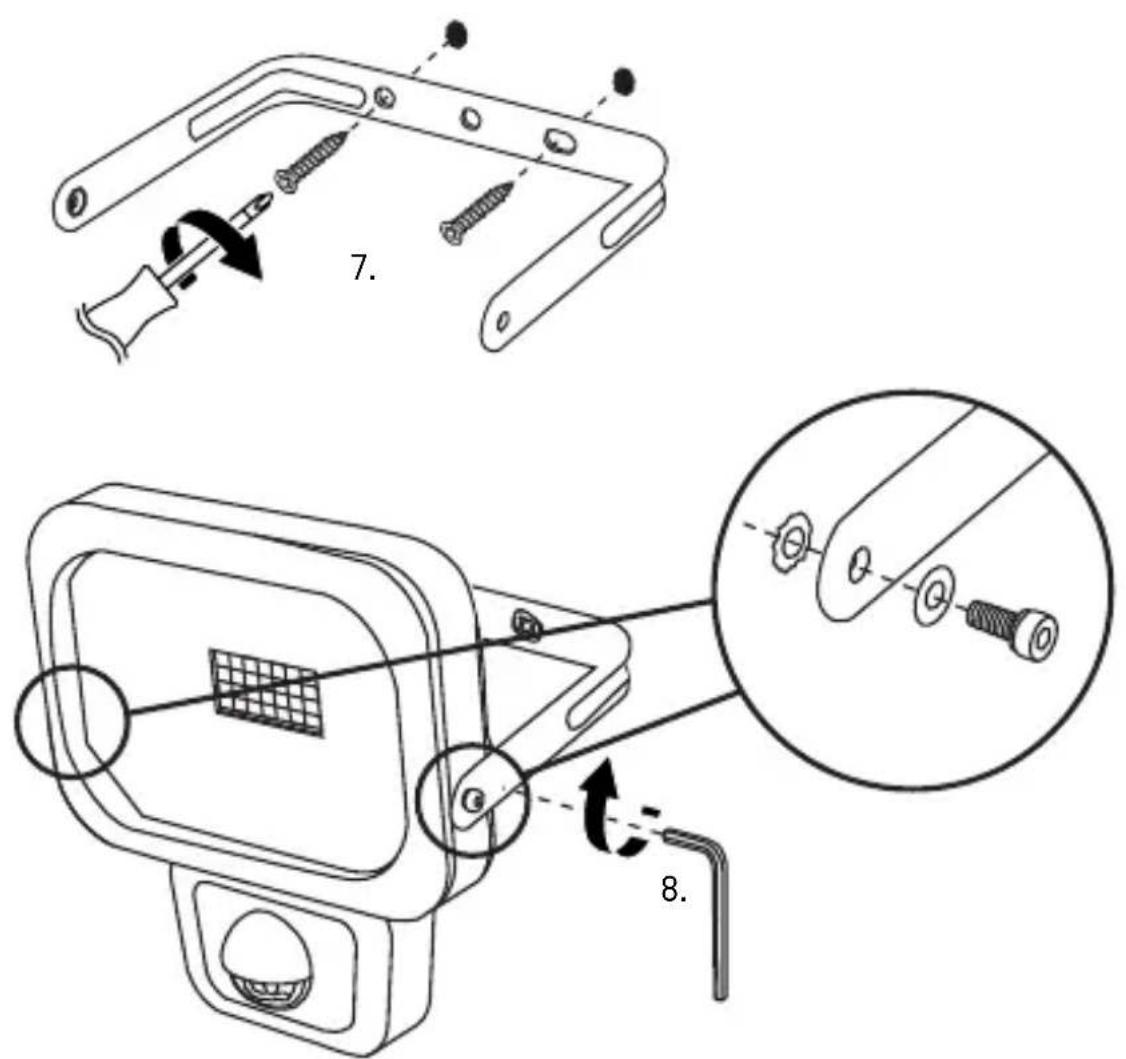

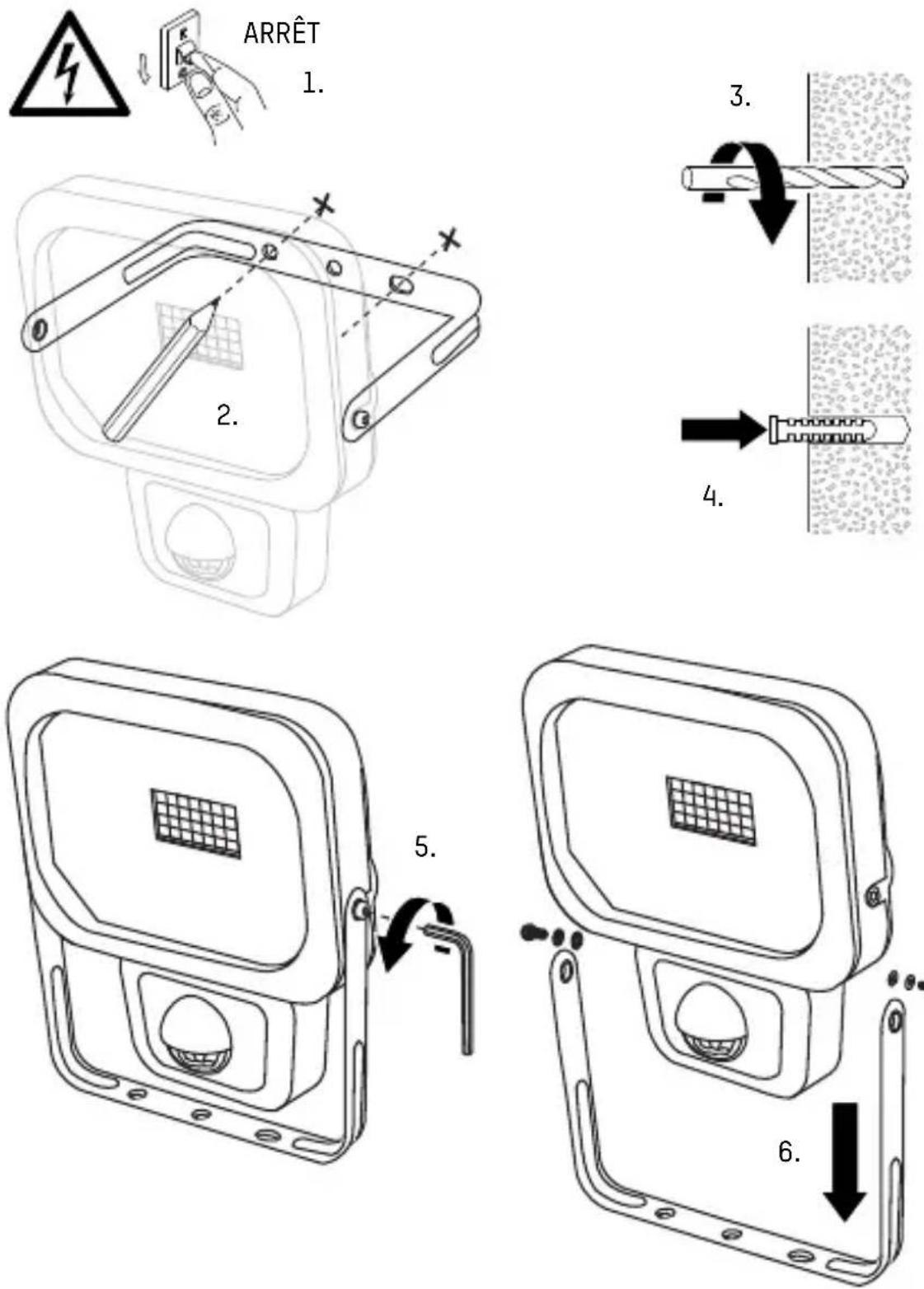

Montage

• Coupez l'alimentation électrique du câble directement au coffret de commande et protégez la coupure contre toute remise en service interposée par un tiers.
• Choisissez un emplacement de montage approprié au produit !

Remarques :

d'autres sources lumineuses (par ex. des lampadaires) peuvent porter atteinte à la fonction du capteur, c'est pourquoi le produit ne doit pas être installé dans la zone d'influence d'autres sources déclairage; les trous de fixation de l'étrier ont un diamètre de 5 mm, par conséquent, CHOISSEZ LES MATÉRIAUX de montage qui convennent;

les matériaux de montage ne sont pas fournis; le montage avec 2 vis et 2 chevilles est donné comme exemple dans ce mode d'emploi, mais selon vos besoins, vous pouvez utiliser d'autres matériaux de montage.

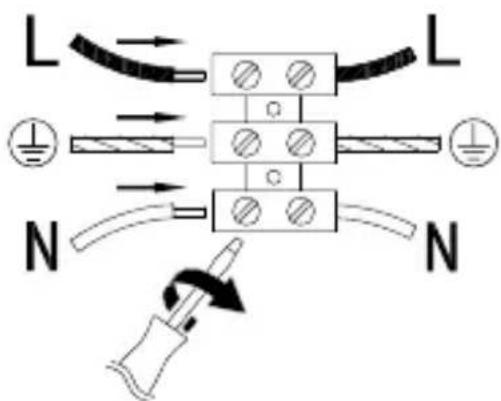

Raccordement

• Branchez les fils conformément aux repères :

L Phase (marron)

Mise à la terre

(jaune+vert)

N Neutre (bleu)

• Remettez l'alimentation électrique.

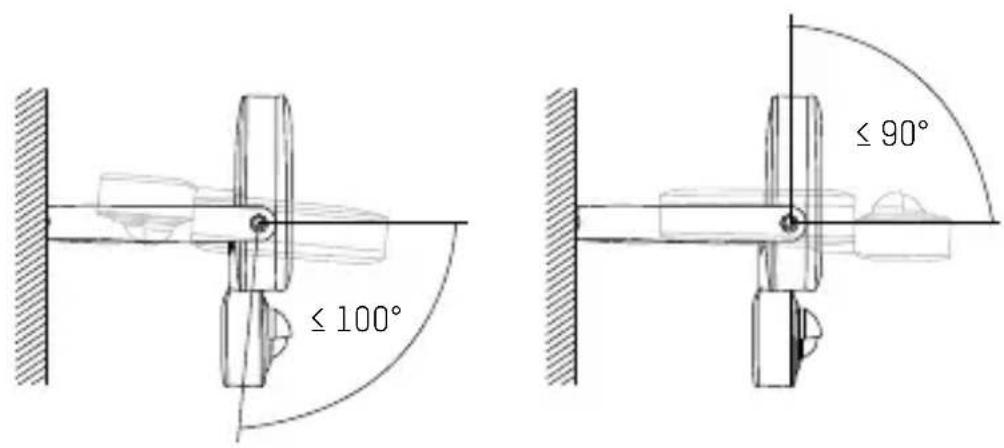

① Réglage de l'éclairage

• Desserrez les vis de blocage.

• Ajustez l'angle d'éclairage du spot désiré (-100^ à +90^).

• Resserrez les vis de blocage avec une clé à molette pour vis à six pans.

① Réglage du capteur

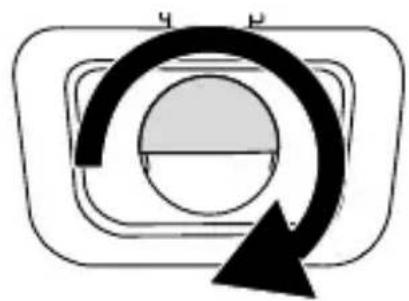

• Tournez le couvercle du capteur à.
• Durée d'éclairage après une mise en service: 10 ± 5 secondes à 5 ± 1 minutes

Durée d'éclairage plus longue

Durée d'éclairage plus courte

Remarque : À chaque saisie du capteur, la durée d'éclairage est prolongée de la durée réglée.

• Conditions d'éclairage, qui permettent au capteur de réagir (0 à 2000 lx).

Activé jour et nuit

Activé seulement la nuit

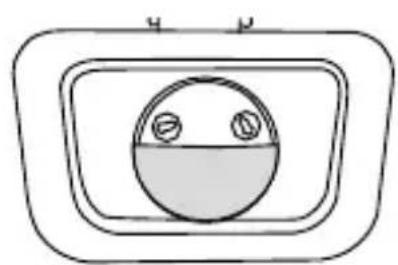

• Tournez le bouton de réglage dans le sens des aiguilles d'une montre jusqu'à l'encèlement.
• Attendez que les conditions d'éclairage permettant au capteur de réagir soient atteintes.
• Prévoyez qu'une autre personne se déplace devant le capteur avant de tourner lentement le bouton de réglage dans le sens inverse des aiguilles d'une montre jusqu'à ce que celui-ci se mette en marche.
• Tournez le couvercle du capteur vers la position haute.
• Alignez si besoin le capteur vers la gauche ou la droite.

(1) PORTÉE DE DETECTION

Remarque : le capteur est plus sensible aux mouvements qui traversent son champ de détection.

Nettoyage

• Coupez l'alimentation en courant à partir du coffret de commande avant chaque nettoyage du produit. Sécurisez le produit contre toute remise en service intempestive par un tiers, en plaçant par ex. un panneau d'avertissement sur le coffret de commande.
• Pour le nettoyage, utilisez uniquement un chiffon doux, sec ou légèrement humide (avec éventuellement un produit à vaisselle doux). Lors du nettoyage, n'utilisez en aucun cas de produits récurants ou des solvants.

Données techniques

Modèle	1600-0283:WFL800S	1600-0284:WFL1600S	1600-0285:WFL2400S
Tension de raccordement 220-240 V~, 50/60 Hz
Puisance en watt 10 W 20 W 30 W
Indice de protection IP	IP54 (protégé contre les projections d'eau)
Indice de protection IK IK05
Classe de protection I
Type déclairage LED
Température de la couleur 5000 K
Indice de rendu des couleurs (IRC)	>80 Ra
Flux lumineux nominal 900 lm 1800 lm 2700 lm
Surface maximale de projection	250 cm²	420 cm²	585 cm²
Emplacement de montage interieur et extérieur
Hauteur de montage 3 m maxi
Portée du capteur 12 m maxi
Angle de détction du capteur	Horizontal: 100°Vertical: +10° à -80°
Température de fonctionnement ta	de -20 à +50 °C
Dimensions du verre (L x H x P) - env.	124 x90 x4 mm	177 x127 x4 mm	201 x146 x4 mm
Dimensions avec étrier (l x Hx P) - env.	147 x166 x42 mm	202 x205 x34 mm	231 x252 x41 mm
Poids - env. 0,51 kg 0,88 kg 1,31 kg

Mise au rebut/recyclage

Recyclez l'éclairage inutilisable conformément aux dispositions légales. Le sigle d'identification « poubelle » indique que les appareils électriques ne doivent pas être jetés dans les ordures ménagères dans l'UE. Veuillez utiliser les systèmes de retrait et de collecte de votre municipalité ou contacter le détaillant où le produit a été acheté.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

Clauses de non-responsabilité

Les informations contenues dans ce mode d'emploi peuvent être modifiées sans préavis. ANSMANN décline toute responsabilité pour les dommages directs, indirects, accidentels ou autres, ou les dégâts consécutifs résultant d'une mauvaise manipulation ou du non-respect des instructions contenues dans ce mode d'emploi. Si le produit est utilisé de manière incorrecte, nous déclinons toute responsabilité et n'accordons aucun recours ou aucune garantie.

Nous offrons une garantie de 10 ans sur le produit. Aucune garantie ne peut être accordée si les dommages sur le produit résultent du non-respect du mode d'emploi.

Votre demande de garantie légale n'est pas affectée ici.

Vous trouverez nos conditions de garantie en ligne à l'adresse

www.ansmann.de

www.tuv.com ID 1419068831

1600-0283

1600-0284

Le produit est conforme aux exigences des directives européennes.

www.tuv.com ID 1419068822

1600-0285
