Tuotetyyppi	Ulkoinen LED-valaisin liiketunnistimella
Merkki	ANSMANN
Malli	WFL2400S
Virtalähde	220-240 V~, 50/60 Hz
Teho	30 W
Valovirta	2700 lm
Värilämpötila	5000 K (neutraali valkoinen)
Värintoistoindeksi (CRI)	>80 Ra
IP-luokka	IP54 (suojattu roiskevedeltä)
Suojausluokka	I (maadoitettu)
Tunnistimen havaintokulma	Vaakasuora 100°, pystysuora +10° - -80°
Tunnistimen kantama	max. 12 m
Valaistusajan säätö	10 sekunnista 5 minuuttiin
Valoisuuskynnyksen säätö	0 – 2000 luksia
Mitat (jalaksen kanssa)	231 x 252 x 41 mm
Paino	n. 1,31 kg
Asennuskorkeus max.	3 m
Valonlähde	LED ei vaihdettavissa
Suositeltu kaapelityyppi	H05RN-F 3G 1 mm²
Valmistajan takuu	10 vuotta
Pakkauksen sisältö	1 seinävalaisin tunnistimella, 1 käyttöohje

Usein kysytyt kysymykset - WFL2400S ANSMANN

Kuinka asennan valaisimen?

Ennen asennusta katkaise sähkönsyöttö pääkytkimestä. Valitse sopiva paikka (korkeus max. 3 m). Kiinnitä asennusjalka sopivilla tulpilla ja ruuveilla (eivät sisälly toimitukseen). Kytke johdot: L (vaihe, ruskea), N (nolla, sininen) ja maadoitus (kelta/vihreä). Kiristä lukitusruuvit. Kytke virta takaisin.

Kuinka säädän valaistuksen kestoa?

Kierrä tunnistimen suojus auki säätöä varten. Keston säätönupilla voit valita 10±5 sekunnin (lyhyt asento) ja 5±1 minuutin (pitkä asento) välillä. Jokainen tunnistus pidentää aikaa säädetyllä kestolla.

Kuinka saan valaisimen syttymään vain yöllä?

Säädä valaistusolosuhdenuppi 'kuu'-symbolille. Odota, että ympäristön valoisuus on riittävän alhainen. Testaa liikuttamalla henkilöä tunnistimen edessä ja käännä nuppia hitaasti 'aurinko'-symbolia kohti, kunnes valaisin sammuu. Lopullinen asento vastaa yökynnystä.

Mikä on tunnistimen kantama?

Tunnistimen maksimikantama on 12 metriä. Vaakasuora havaintokulma on 100° ja pystysuora +10° - -80°. Tunnistin on herkempi poikittaisille liikkeille.

Mitä tehdä, jos valaisin ei syty?

Tarkista ensin, että sähkönsyöttö on kytketty ja ettei katkaisija ole lauennut. Varmista, että valoisuuskynnyksen asetus on sopiva (ei 'päivä'-tilassa, jos haluat yöllä). Tarkista, ettei tunnistin ole peitetty tai suunnattu lämmönlähteeseen. Jos ongelma jatkuu, ota yhteyttä sähköasentajaan.

Voinko vaihtaa LEDin?

Ei, LED-valonlähde ei ole vaihdettavissa. Jos LED tulee elinkaarensa päähän, koko valaisin on vaihdettava. Samoin suojalasi ei ole vaihdettavissa; jos se vaurioituu, tuote on hävitettävä.

Kuinka puhdistan valaisimen?

Katkaise ensin sähkönsyöttö pääkytkimestä. Käytä pehmeää, kuivaa tai hieman kosteaa liinaa (tarvittaessa hieman astianpesuainetta). Älä koskaan käytä hankaavia aineita tai liuottimia.

Onko valaisin vedenpitävä?

Kyllä, valaisimen suojausluokka on IP54: se on suojattu roiskevesiltä ja pölyltä. Älä kuitenkaan upota sitä veteen. Tämä luokka on taattu vain, jos asennus on oikein tehty.

Kuinka kytken sähköjohdot?

Käytä kaapelia tyyppiä H05RN-F 3G 1 mm². Kytke vaihe (L) ruskeaan johtoon, nolla (N) siniseen ja maadoitus kelta/vihreään. Tuote on suojausluokka I, maadoitus on pakollinen. Kysy tarvittaessa sähköasentajalta.

Mikä asennuskorkeus on suositeltava?

Asennuskorkeus on enintään 3 metriä. Parhaan tunnistuksen saavuttamiseksi asenna valaisin 2–3 metrin korkeuteen suuntaamalla tunnistin valvottavaan alueeseen.

KÄYTTÖOHJE WFL2400S ANSMANN

Toimituksen sisälto 91
Merkkien selykset. 92
Tarkoituksenmukainen kayttö 92
Turvallisuusohjeet 92
Tuotteen osat. 94
Asennus. 94
Liitantä 96
Valonheittem asettaminen 97
Anturin asettaminen 97
Tunnistusalue 99
Puhdistus 99
Tekniset tiedot 100
Havittäminen 101
VASTUUVAPAUSAUSEKKEET. 101
TAKUU 101

TOIMITUKSEN SISÄLTÖ

1 x Seinävalaisin anturilla

1 x Kayttöohje

Pura tuote ensin pakkauksesta ja tarkista, etta toimitus sisälttä kaikki osat ja ne ovat moitteettomassa kunnossa. Älä käytä vaurioitunutta tuotetta.

Jos havaitsettuotteessa vaurioita,ota yhteyttä jalleenmyyjaan.

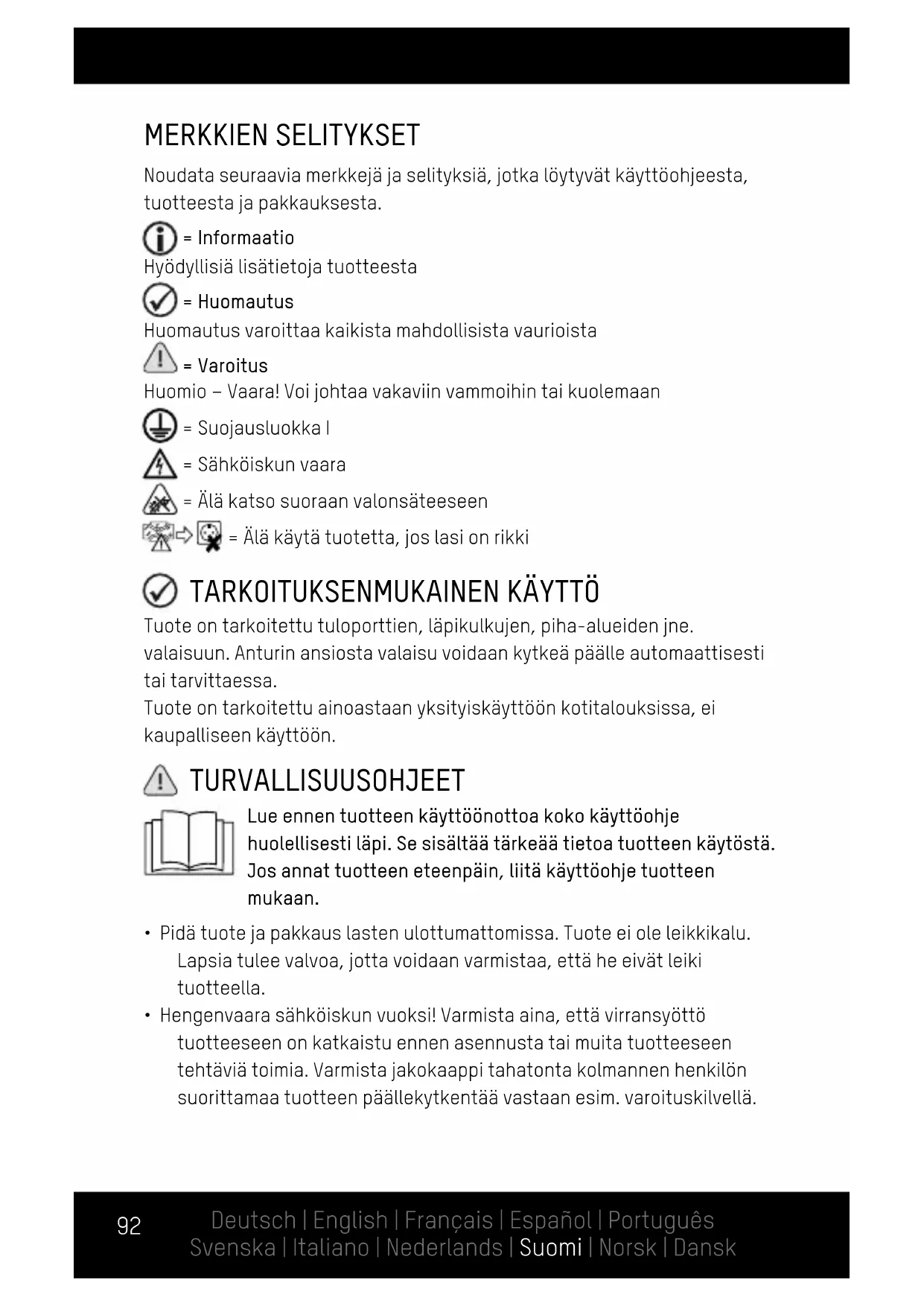

MERKKIEN SELITYKSET

Noudata seuraavia merkkejä ja selityksiä, jotka löytyvät käyttoohjeesta, tuotteesta ja pakkauksesta.

i = Informaatio

Hyödyllisia liśātietoja tuotteesta

= Huomautus

Huomautus varoittaa kaikista mahdollisista vaurioista

1 = Varoitus

Huomio - Vaara! Voi johtaavakaviin vammoin tai kuolemaan

= SujoausluokkaI

= Sähköiskun vaara

= Aä katso suoraan valonsäteeseen

Aä käytä tuotetta, jos lasi on rikk

TARKOITUKSENMUKAINEN KÄYTTÖ

Tuote on tarkoitetti tuloporttien, lapikulkujen, piha-alueiden jne.

valaisuun. Anturin ansiosta valaisu voidaan kytkeä paälle automaattisesti tai tarvittaessa.

Tuote on tarkoitetti ainoastaan yksityiskayttoon kotitalouksissa, eikaupalliseen kayttoon.

TURVALLISUUSOHJEET

Lue ennen tuotteen käyttoönnotoa koko käyttoohje huolellisesti lapi. Se sisältaa tärkeaa tietoa tuotteen käytösta.

Jos annat tuotteen eteenpän, liitä käyttohje tuotteen mukaan.

• Pidä tuote ja pakkauslasten ulottumattomissa. Tuote ei ole leikkikalu. Lapsia tulee valvoa, jotta voidaan varmistaa, etta he eivat leiki tuotteella.

• Hengenvaara sähköiskun vuoksi! Varmista aina, että virransyöttö tuotteeseen on katkaistu ennen asennusta tai muita tuotteeseen tehtäviä toimia. Varmista jakokaappi tahatonta kolmannen henkilön suorittamaa tuotteen päälekytkentää vastaan esim. varoituskilvella.

• Tarkista aina, etta verkkojännite vastaa tuotteen typpikilvessä mainittuja tietoja ennen tuotteen kytkemistä sahköverkkoon.

• Asennuspinnan ja -materialien täytyykestäa tuotteen paino. Epävarmoissa tilanteissa känny ammattilaisen puoleen.
• Varoitus: Hengenvaara sähköiskun vuoksi! Huolehdi reikiä poratessasi, etta et vaurioita vesi-, sähkö- tai muita johtoja. Käytä johdonhakulaitetta tähän tarkoitukseen.
• Tuote vastaa kotelointiluokkaa IP54: Vaaralliset ja herkät osat on suojattu polyltä. Roiskevesisuojattu. Tuotetta ei saa upottaa veteen. IP-kotelointiluokka taataan vain asianmukaisesti asennetussa tuotteessa.
• Älä koske tuotteeseen märin tai kostein käsin.
• Huomioi, etta liitantajohtoa ei ole vedetty liian kirealle tai se ei joudukosketuksiin teravien esineiden, kemikaalien tai liotusaineiden kanssa.
• Tarkista liitäntäjohto ja pistoke saannöllisesti vaurioiden varalta.
• Jos valaisimen johdon joustava kuori vauroituu, sen saa vaihtaa uuteen vain valmistaja, tämän valtuuttama huoltopalvelu tai muu tehtävään pateva henkilö vaaratilanteiden välttämiseksi.

Tuote vastaa suojausluokkaa l, joten se täytyy liittäa suojajohtimeen.

Hengenvaara sahköiskun vuoksi! Hengenvaarallisen sahköiskun vaara asiaankuulumattoman käytön tai asennuksen vuoksi. Tuotteen saa liittä ainoastaan sahköalan ammattilainen!

Alä katso suoraan valonsäteeseen.
Alä valaise toisia henkilöitä suoraan kasvoihin. Pitkäkestoisessa valaisussa sinisen valon osuus voi vaurioittaa verkkokalvoa.

Turvalasia ei voi vaihtaa uuteen. Turvalasin vauroituessa tuote taytyy havittäa.

• Jos tuotteessa on nakyviä vaurioita, vaaraton käytto ei ole enaah mahdollista. Jos tuote on vaurioitunut, se täytyy havittäa tai korjauttaa.

• Älä yritä itse korjata tuotetta! Korjauta tuote vain sahköalan ammattilaisella.

• Valaisimen valonlahdettä ei voi vaihtaa uuteen. Kun valonlähde on tullut elinkaarensa päähan, koko valaisin täytyy vaihtaa uuteen.

• Huomio! Liitäntään saa käyttaa vain luokkaan H05RN-F 3G 1 mm ^2 kuuluvaa tai korkeampitasoista liitäntäjohtoa.

TUOTTEEN OSAT

{katso sivu 2}

1 Ledit

4 Kiinnitys-/asennussanka

2 Kiinnitysruuvit

5 Anturi

3 Liitäntäjohto

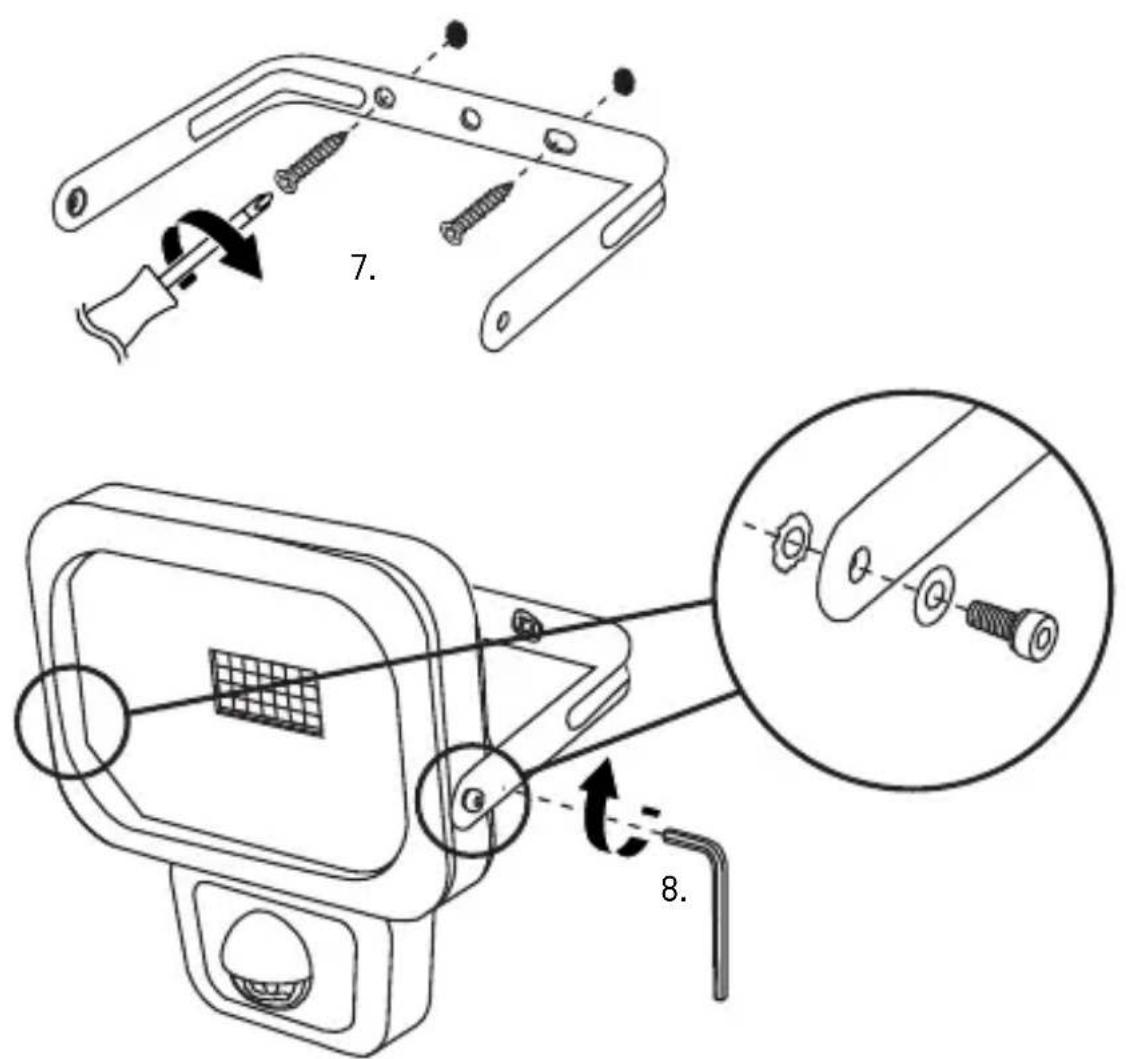

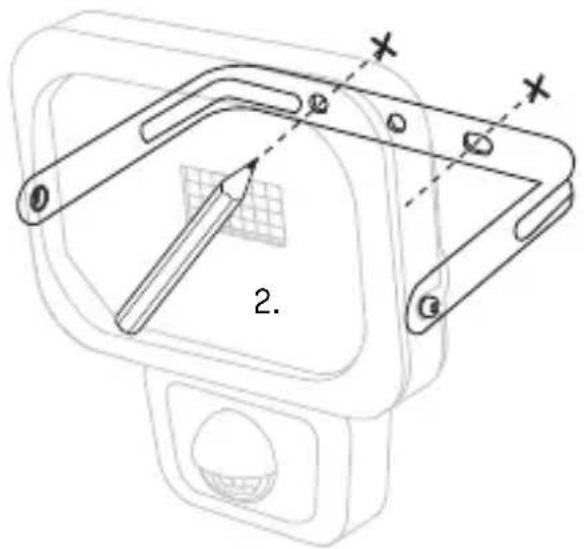

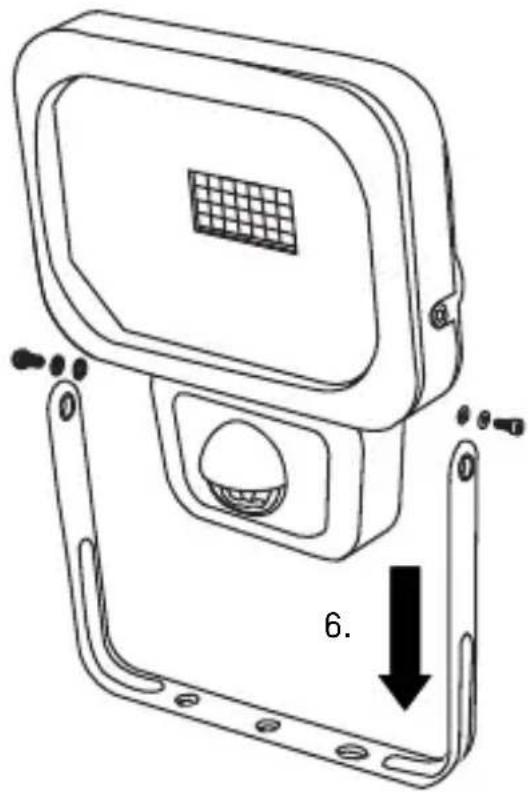

ASENNUS

• Katkaise jännitteensyöttö johtoon jakokaapista ja varmista se kolmansien henkilöiden suorittamaa tahatonta päälekytkemistä vastaan.
• Valitse tuotteelle sopiva asennusasento.

Huomautus:

Muut valonlähteet (esim. katuvalot) voivat heikentäa anturin toiminaa. Ålasenna tuotetta muiden valonlähteiden valittömaan laheisyyteen.

Sangassa olevien kiinnitysreikien halkaisija on 5 mm. Valitse sopivat asennustarvikkeet.

Asennustarvikkeet eivät sisäly toimitukseen. Käytööhje sisältaa esimerkin asennuksesta 2 ruuvilla ja 2 tulpalla. Tarvittaessa asennuksessa voidaan käytää muita asennustarvikkeita.

1.

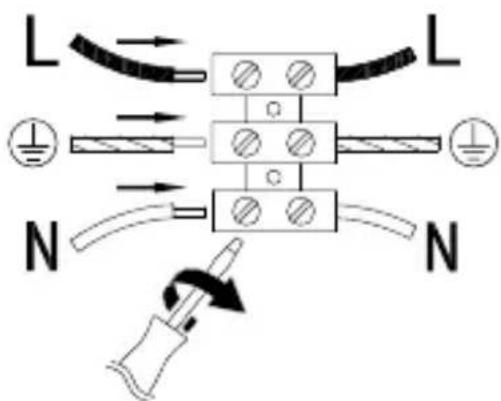

LIITÄNTÄ

• Liitä johtimet merkintöjen mukaisesti:

L Vaihe (ruskea)

Maadoitus

[keltainen-vihrea]

N Neutraali (sininen)

Kytke jannitteensyottjalleen paalle.

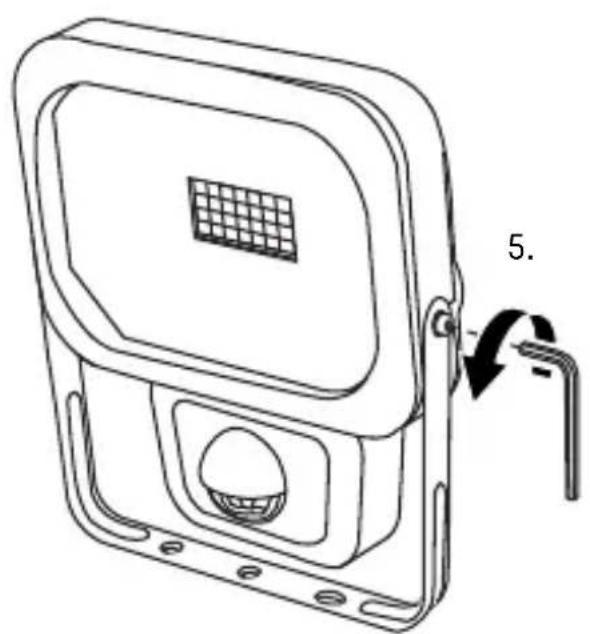

Löysää kiinnitysruuveja.

≤ 90^

≤ 100^

• Aseta valonheitin haluttuun kulmaan (-100^ - +90^) .

Kiristä kiinnitysruuvit kuusiokoloavaimella.

ANTURIN ASETTAMINEN

• Kännä anturin suojaa 180^ .

• Valaisuika aktivoinnin jälleen: 10±5 sekuntia - 5±1 minuuttia

Pidempi valaisuaika

Lyhyempi valaisuaika

Huomautus: Anturin reckisteröinti pidentä valaisuaikaa saädetyn ajan verran.

• Valaistusolot, joissa anturi on herkkä (0-2000 lx).

Päivin ja öisin aktivoitu

Vain öisin aktivoitu

• Kännä käantösaadintä myotapäivän vasteeseen asti.
• Odota, kunnes sellaiset valaistusolot vallitsevat, joissa anturi reagoi herkästi.
• Toisen henkilön liikkuessa anturin edessa kännä käantösaadintä hitaasti vastapäivään, kunnes tuote kytkeytyy paälle.
• Käännä anturin suojaa 180° ylaasentoon.
• Suuntaa anturi tarvittaessa vasemmalle tai oikealle.

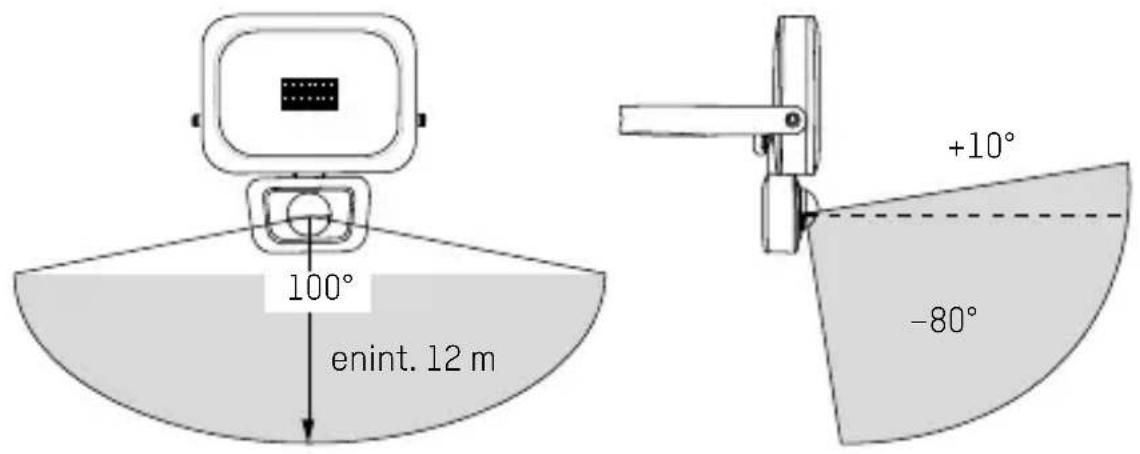

TUNNISTUSALUE

Huomautus: anturi reagoi herkemmin liikkeisiin, jotka tulevat poikittaintunnistusalueelle.

PUHDISTUS

• Katkaise jännitteensyöttö tuotteeseen jakokaapista ennen puhdistusta. Varmista tuote tahatonta pällekytkentä vastaan asettamalla varoituskilpi jakokaapin viereen.
• Puhdista tuote vain pehmeällä, kuivalla tai hieman kostutetulla liinalla (tarvittaessa miedolla astianpesuaineella). Älä käytä puhdistukseen hankaus- tai liuotinaineita.

TEKNISET TIEDOT

Malli	1600-0283: WFL800S	1600-0284: WFL1600S	1600-0285: WFL2400S
Liitäntäjännite 220-240 V~, 50/60 Hz
Teho 10 W 20 W 30 W
IP-luokitus IP54 (roiskevesisuojattu)
IK-luokitus IK05
Sujausluokka I
Valonlähde LED
Värilämpötila 5000 K
Värintoistoindeksi (CRI) > 80 Ra
Nimellinen valovirta 900 lm 1800 lm 2700 lm
Suurin projektiopinta 250 cm²	420 cm²	585 cm²
Asennuspäkka Sisä- ja ulkotilat
Asennuskorkeus enint. 3 m
Anturin kantama	enint. 12 m
Anturin tunnistuskulma	Vaakasuora:	100°
	Pystysuora:	+10°- -80°
Käytölämpötila ta	-20 - +50 °C
Lasin mitat	124 x	177 x	201 x
[L x K x S] - n.	90 x	127 x	146 x
	4 mm	4 mm	4 mm
Mitat sis. sangan (L x K x S) - n.	147 x	202 x	231 x
	166 x	205 x	252 x
	42 mm	34 mm	41 mm
Paino - n.	0,51 kg	0,88 kg	1,31 kg

HAVITTÄMINEN

Hävität käytösta poistettu valaisin lainsäädännon mukaisesti. Jäteastia-merkinta tarkoittaa, etta EU-maissa sahkölaitteita ei saa havittä talousjätteen mukana. Käytä hyväksesi kunnan järkestämä palautus- ja keräysjärkestelmiä tai kaanny jälleenmyyjan puoleen, jolta olet hankinut tuotteen.

Nain taytatailliset velvollisuutesi ja saastat ymparistoa.

VASTUUVAPAUSAUSEKKEET

Käytöohjeen sisälätmät tiedot voidaan muuttaa ilman ennakkoilmoitusta. ANSMANN ei ota vastuuta suorista, epäsuorista, satunnaisista tai muista vaurioista javällisistä vaurioista, jotka johtuvat tuotteen asiattomasta käytõstä tai käytöohjeen noudattamatta jättämisetä. Tuotteen virheellisestä käytõstä emme ota vastuuta, ja kaikki takuuvaatimukset raukeavat.

TAKUU

Myönnämme tuotteelle 10 vuoden takuun. Käyttoohjeen laiminlyömisdä johtuville vauroille tuotteessa emme myönnä takuuta.

Tämä ei rajoita lakisaateista takuuta.

Onze garantiebepalingen vindt u online op www.ansmann.de

1600-0283
1600-0284

Tuote vastaa EU-direktiivien vaatimuksia.

1600-0285
