Produkttyp	Außen-LED-Lampe mit Bewegungsmelder
Marke	ANSMANN
Modell	WFL2400S
Stromversorgung	220-240 V~, 50/60 Hz
Leistung	30 W
Lichtstrom	2700 lm
Farbtemperatur	5000 K (neutralweiß)
Farbwiedergabeindex (CRI)	>80 Ra
Schutzart	IP54 (spritzwassergeschützt)
Schutzklasse	I (mit Erdung)
Erfassungswinkel des Sensors	Horizontal 100°, vertikal +10° bis -80°
Reichweite des Sensors	max. 12 m
Einstellung der Leuchtdauer	Von 10 Sekunden bis 5 Minuten
Einstellung der Helligkeitsschwelle	Von 0 bis 2000 Lux
Maße (mit Bügel)	231 x 252 x 41 mm
Gewicht	ca. 1,31 kg
Maximale Montagehöhe	3 m
Lichtquelle	LED nicht austauschbar
Empfohlener Kabeltyp	H05RN-F 3G 1 mm²
Herstellergarantie	10 Jahre
Lieferumfang	1 Wandleuchte mit Sensor, 1 Bedienungsanleitung

Häufig gestellte Fragen - WFL2400S ANSMANN

Wie installiere ich die Leuchte?

Schalten Sie vor der Installation die Stromversorgung am Sicherungskasten aus. Wählen Sie einen geeigneten Montageort (max. Höhe 3 m). Befestigen Sie den Montagebügel mit geeigneten Dübeln und Schrauben (nicht im Lieferumfang). Schließen Sie die Drähte an: L (Phase, braun), N (Neutralleiter, blau) und Erde (gelb/grün). Ziehen Sie die Klemmschrauben fest. Schalten Sie die Stromversorgung wieder ein.

Wie stelle ich die Leuchtdauer ein?

Drehen Sie die Sensorabdeckung, um auf die Einstellung zuzugreifen. Mit dem Drehregler für die Dauer können Sie zwischen 10±5 Sekunden (kurze Position) und 5±1 Minuten (lange Position) wählen. Bei jeder Erkennung wird die Zeit um die eingestellte Dauer verlängert.

Wie stelle ich sicher, dass die Lampe nur nachts leuchtet?

Stellen Sie den Drehregler für die Lichtverhältnisse auf das Symbol 'Mond'. Warten Sie, bis die Umgebungshelligkeit ausreichend niedrig ist. Führen Sie einen Test durch, indem Sie eine Person vor dem Sensor bewegen, und drehen Sie den Regler langsam in Richtung des Symbols 'Sonne', bis die Lampe ausgeht. Die endgültige Position entspricht der Nachtschwelle.

Wie groß ist die Reichweite des Sensors?

Die maximale Reichweite des Sensors beträgt 12 Meter. Der horizontale Erfassungswinkel beträgt 100° und der vertikale +10° bis -80°. Der Sensor reagiert empfindlicher auf Querbewegungen.

Was tun, wenn die Lampe nicht leuchtet?

Überprüfen Sie zunächst, ob die Stromversorgung vorhanden ist und der Schutzschalter nicht ausgelöst hat. Stellen Sie sicher, dass die Einstellung der Helligkeitsschwelle geeignet ist (nicht im 'Tag'-Modus, wenn Sie nachts möchten). Überprüfen Sie, ob der Sensor blockiert oder auf eine Wärmequelle gerichtet ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Elektriker.

Kann ich die LED austauschen?

Nein, die LED-Lichtquelle ist nicht austauschbar. Wenn die LED das Ende ihrer Lebensdauer erreicht hat, muss die gesamte Leuchte ersetzt werden. Ebenso ist das Sicherheitsglas nicht austauschbar; wenn es beschädigt ist, muss das Produkt entsorgt werden.

Wie reinige ich die Leuchte?

Schalten Sie zuerst die Stromversorgung am Sicherungskasten aus. Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch (ggf. mit etwas Spülmittel). Verwenden Sie niemals Scheuermittel oder Lösungsmittel.

Ist die Leuchte wasserdicht?

Ja, die Leuchte hat die Schutzart IP54: Sie ist spritzwasser- und staubgeschützt. Tauchen Sie sie jedoch nicht ins Wasser. Diese Schutzart ist nur bei korrekter Montage gewährleistet.

Wie schließe ich die elektrischen Drähte an?

Verwenden Sie ein Kabel vom Typ H05RN-F 3G 1 mm². Schließen Sie die Phase (L) an den braunen Draht, den Neutralleiter (N) an den blauen Draht und die Erde an den gelb/grünen Draht an. Das Produkt ist der Schutzklasse I, eine Erdung ist erforderlich. Ziehen Sie bei Bedarf einen Elektriker hinzu.

Welche Montagehöhe wird empfohlen?

Die maximale Montagehöhe beträgt 3 Meter. Für eine optimale Erfassung installieren Sie die Leuchte in einer Höhe von 2 bis 3 Metern und richten Sie den Sensor auf den zu überwachenden Bereich.

BEDIENUNGSANLEITUNG WFL2400S ANSMANN

ORIGINALBETRIEBSANLEITUNG

WANDSTRAHLER MIT SENSOR

Lieferumfang 3
Zeichenerklarung 4
Bestimmungsgemäßer Gebrauch 4
Sicherheitshinweise 4
Produktbeschreibung. 6
Montage. 6
Anschluss 8
Scheinwerfer einstellen 9
Sensor einstellen 9
Erfassungsbereich 11
Reinigung 11
Technische Daten 12
Entsorgung. 13
HAFTUNGSAUSSCHLUSSE 13
GARANTIEHINWEIS 13

LIEFERUMFANG

1x Wandstrahler mit Sensor

1x Bedienungsanleitung

Packen Sie zunachst das Produkt aus und überprüfen Sie es auf Vollständigkeit und Beschädigungen. Nehmen Sie ein beschädigtes Produkt nicht in Betrieb. Sollen Sie Beschädigungen am Produkt feststellen, kontaktieren Sie ihren Handler.

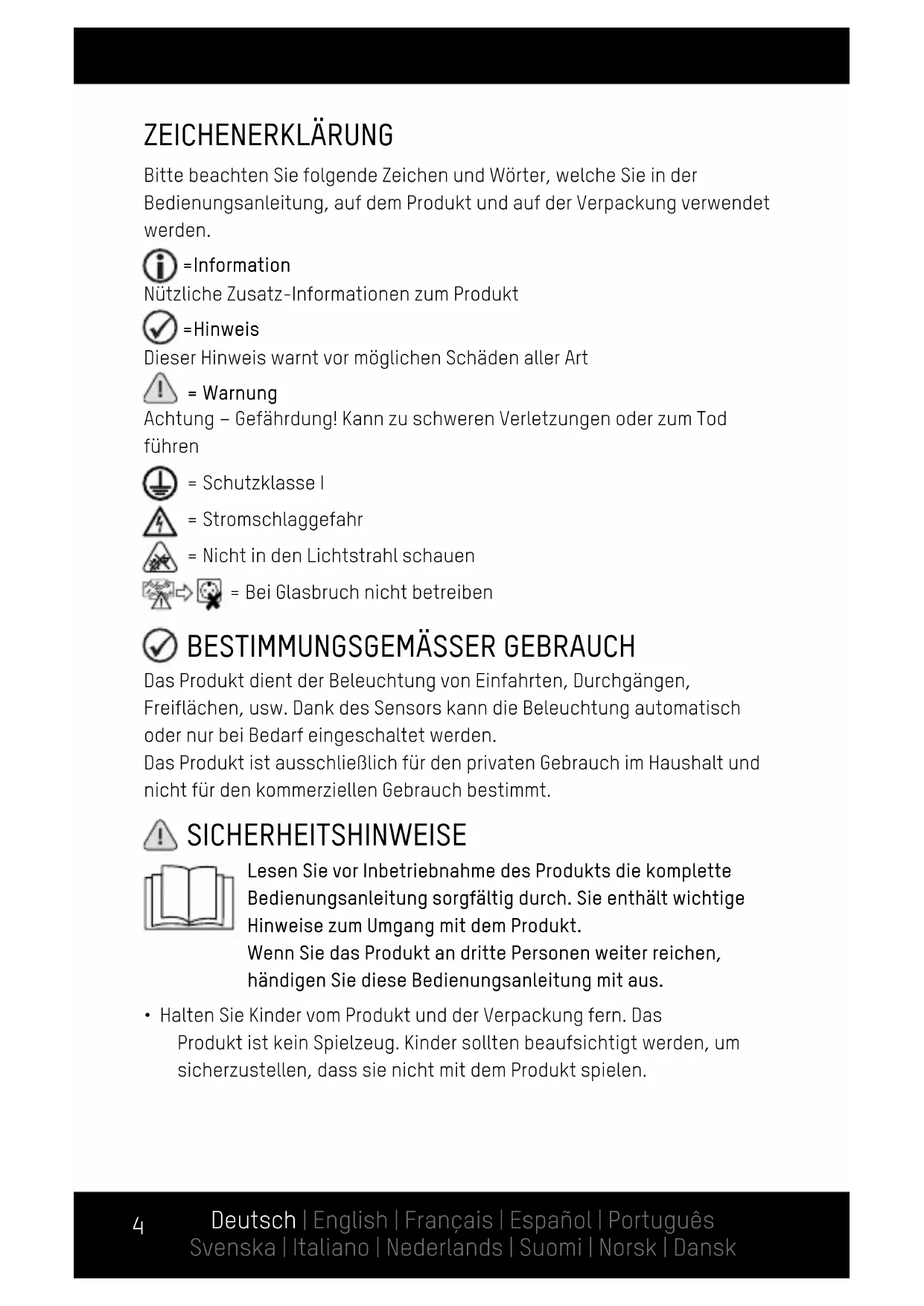

ZEICHENERKLÄRUNG

Bitte beachten Sie folgende Zeichen und Wörter, welche Sie in der Bedienungsanleitung, auf dem Produkt und auf der Verpackung verwendet werden.

i =Information

Nützliche Zusammenhang zum Produkt

=Hinweis

Dieser Hinweis warnt vor möglichen Schäden aller Art

= Warnung

Achtung - Gefährung! Kann zu schweren Verletzungen oder zum Tod führen

Schutzklasse I

=Stromschlaggefahr

= Nicht in den Lichtstrahl schauen

Bei Glasbruch nicht betreiben

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Produkt dient der Beleuchtung von Einfahrten, Durchgängen, Freiflächen, usw. Dank des Sensors kann die Beuleuchtung automatisch oder nur bei Bedarf eingeschaltet werden. Das Produkt ist ausschließlich für den privaten Gebrauch im Haushalt und nicht für den kommerziellen Gebrauch bestimmt.

SICHERHEITSHINWEISE

Lesen Sie vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung sorgfältig durch. Sie enthalt wichtige Hinweise zum Umgang mit dem Produkt.

Wenn Sie das Produkt an dritte Personen weiter reichen, händigen Sie diese Bedienungsanleitung mit aus.

• Halten Sie Kinder vom Produkt und der Verpackung fern. Das Produkt ist kein Spielzeug. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.

• Lebensgefahr durch Stromschlag! Vergewissern Sie sich stets, dass die Stromzufuhr vor der Montage oder anderen Tätigkeiten am Produkt unterbrochen ist. Sichern Sie den Schaltkasten gegen Wiedereinschalten durch Dritte, z. B. mit einem Warnschild.

• Prüfen Sie immer, ob die Netzspannung mit den Angaben auf dem Typenschild des Produkts übereinstimmt, bevor Sie das Produkt anschließen.
• Der Befestigungsm untergrund und die Befestigungs materialien müssen das Produkt safer halten können. Im Zweifel wenden Sie sich an eine fachkundige Person.
• Warning: Lebensgefahr durch Stromschlag! Achten Sie darauf, während der Bohrung der Löscher keine Wasser-, Strom- oder Telefonleitungen zu beschädigen. Verwenden Sie ein Leitungssuchgerät.
• Dieses Produkt entspricht der Schutzart IP54: Geschützt gegenüber Eindringen von Staub zu gefährlichen undSENSiblen Teilen. Spritzwassergeschützt. Produkt nicht in Wasser tauchen. Die IP-Schutzart ist nur bei ordnungsgemäß montiertem Produkt gewährleistet.
• Fassen Sie das Produkt nicht mit nassen oder feuchten Händen an.
• Achten Sie darauf, dass das Anschlusskabel nicht gespannt ist oder in Kontakt mit scharfen Gegenständen, Chemikalien oder Lösungsmittel gerät.
• Überprüfen Sie regelmäßige Anschlussleitung und den Netzstecker auf Beschädigungen.
• Zur Vermeidung von Gefährdungen darf eine beschädigte äußere flexible Leitung dieser Leuchte ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden.

Das Produkt entspricht der Schutzklasse I und muss somit an den Schutzleiter angeschlossen werden.

Lebensgefahr durch Stromschlag! Die unsachgemäß Verwendung, Bedienung oder Montage birgt das Risiko eines Lebensgefährlichen Stromschlags. Das Produkt darf ausschließlich durch eine Elektrofachkraft angeschlossen werden!

Schauen Sie nicht direkt in den Lichtstrahl.

Leuchten Sie nicht anderen Personen ins Gesicht. Geschieht this zu lange, kann durch Blaulichtanteile eine Netzhautgebung auftreten.

Das Sicherheitsglas ist nicht austauschbar. Bei beschädigtem Sicherheitsglas muss das Produkt entsorgt werden.

• Ein gefahrloser Betrieb ist nicht mehr möglich, wenn das Produkt sichtbare Beschädigungen aufweist. Wenn das Produkt beschädigt ist, muss es entsorgt oder repariert werden.
• Reparieren Sie das Produkt nicht selbst! Lassen Sie Reparaturen nur von einer Elektrofachkraft durchführten.
  Die Lichtquelle dieser Leuchte ist nicht austauschbar. Wenn die Lebensdauer der Lichtquelle endet, muss die gesamte Leuchte ersetzt werden.
• Achtung! Zum Anschlussarf nur ein Anschlusskabel der Kategorie H05RN-F 36 1 mm² oder hoherwertig verwendet werden.

PRODUKTBESCHREIBUNG

[sieheSeite2]

1 LEDs

4 Halte-/Montagebügel

2 Feststellschrauben

5 Sensor

3 Anschlussleitung

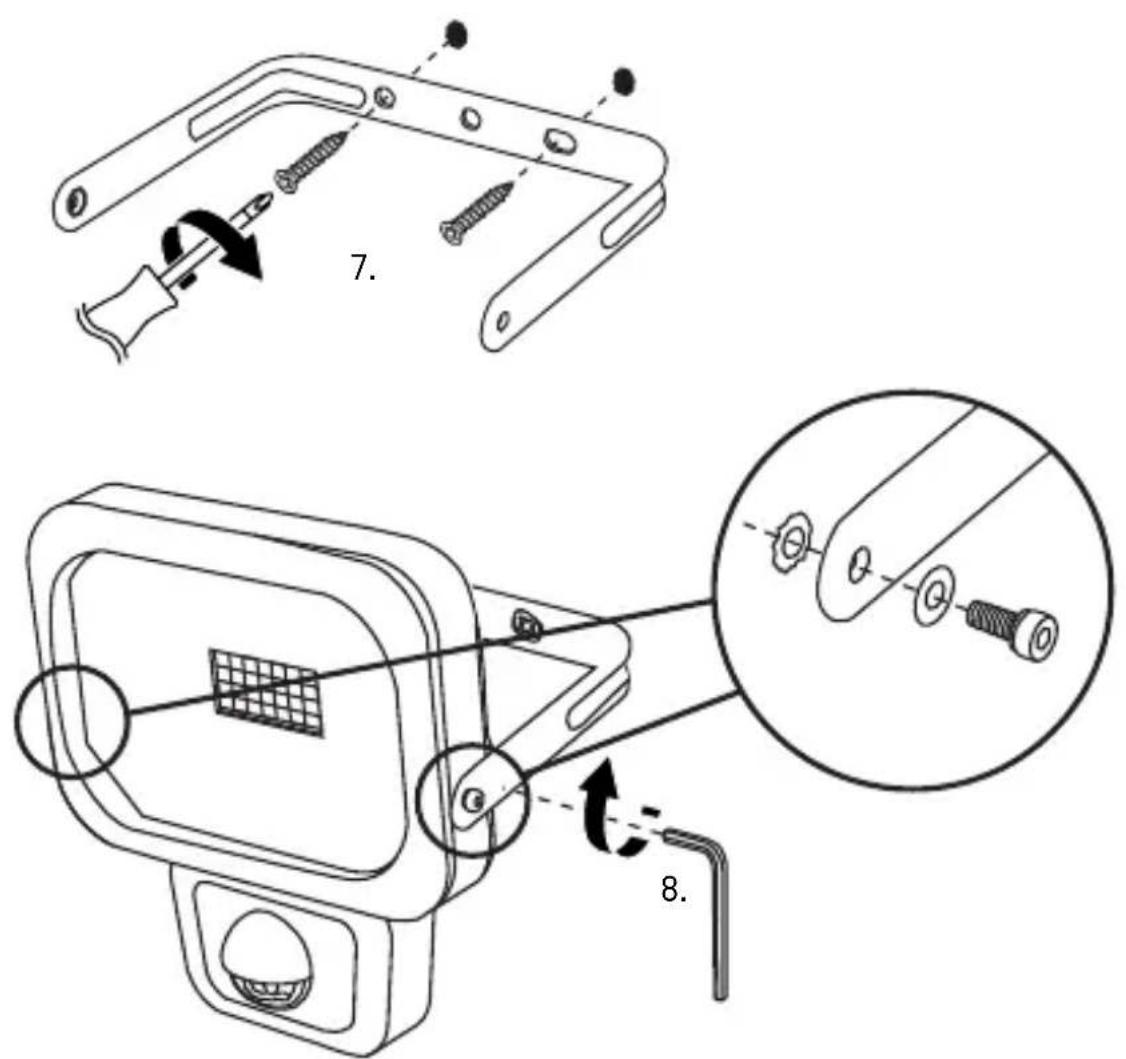

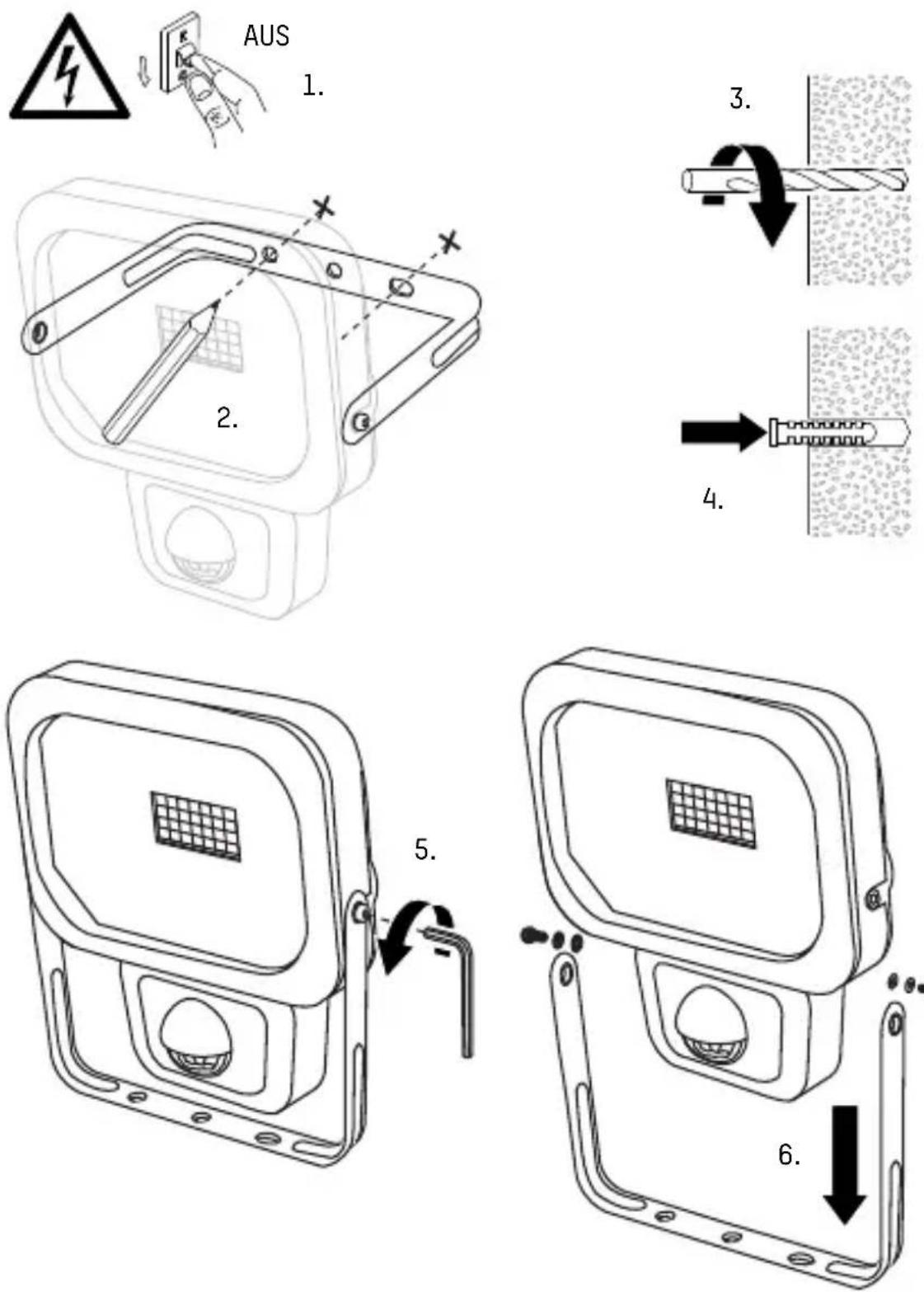

MONTAGE

• Unterbrechen Sie die Spannungsvorsorgung zum Kabel direkt am Schaltkasten und sichern Sie diesen gegen Wiedereinschalten durch Dritte.
  Wahlen Sie eine geeignete Montageposition für das Produkt.

Hinweise:

Andere Lichtquellen (z. B. Lateren) können die Funktion des Sensors beeinträchtigen. Montieren Sie das Produkt nicht unmittelbar im Wirkungssraum anderer Leuchtquellen.

Die Befestigungslöcher im Bügel besitzen einen Durchmesser von 5 mm. Wahlen Sie passendes Montagematerial aus.

Die Montagematerialien sind nicht mitgeliefert. Als Beispiel wird in dieser Anleitung die Montage mit 2 Schrauben und 2 Dübeln gezeigt. Je nach Bedarf können Sie andere Montagematerialien verwenden.

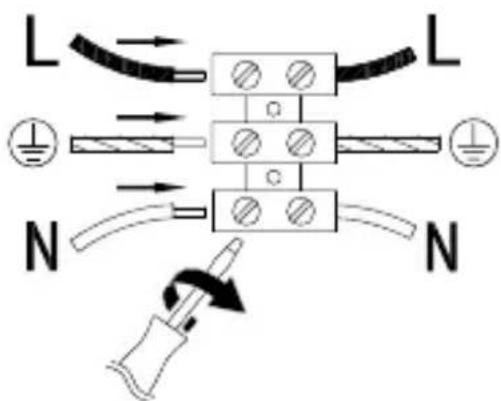

ANSCHLUSS

• Schlieben Sie die Adern entsprechend den Markierungen an:

L Phase (braun)

Erdung (gelb-grün)

N Neutral (blau)

• Stellen Sie die Spannungs versorgung wieder her.

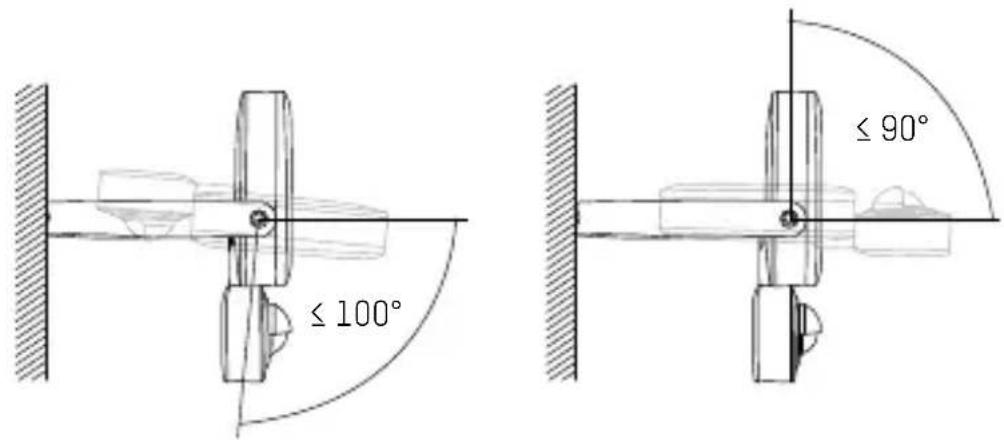

SCHEINWERFER EINSTELLEN

• Lösen Sie die Feststellschrauben.

• Stellen Sie den gewünschten Winkel des Scheinwerfers ein (-100^ bis +90^] .

• Ziehen Sie die Feststellschrauben mit einem Innen sechs kantschluss fest.

SENSOR EINSTellen

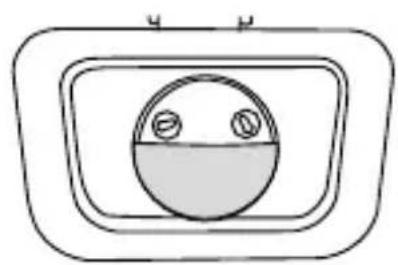

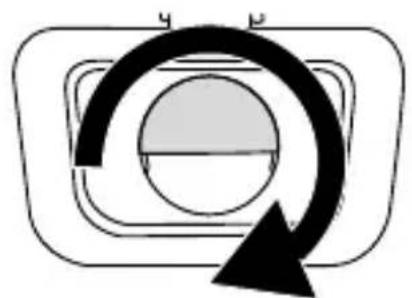

• Drehen Sie die Sensorabdeckung um 180^ .

• Leuchtdauer nach einer Aktivierung: 10 ± 5 Sekunden bis 5 ± 1 Minuten

Längere Leuchtdauer

Kürzere Leuchtdauer

Hinweis: Bei jeder Sensorregistration verlangert sich die Leuchtdauer um die eingestellte Zeit.

• Lichtverhältnisse, bei denen der Sensor sensitiv ist (0 bis 2000 lx).

Tags und nachts aktiviert

Nurnachtsaktiviert

• Drehen Sie den Drehregler bis zum Anschlag im Uhrzeigersinn.
• Warten Sie, bis die Lichtverhältnisse vorherrschen, bei denen der Sensor sensitiv sein soll.
• Während sich eine andere Person vor dem Sensor bewegt, drehen Sie den Drehregler langsam entgegen dem Uhrzeigersinn, bis sich das Produkt einschaltet.
• Drehen Sie die Sensorabdeckung um 180^ in die obere Position.
• Richten Sie bei Bedarf den Sensor nach links oder rechts aus.

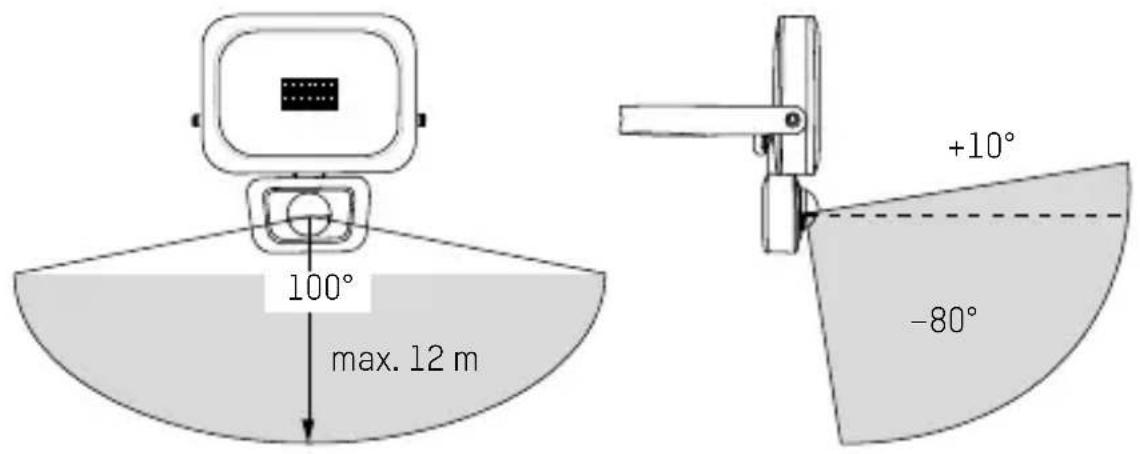

ERFASSUNGSBEREICH

Hinweis: Der Sensor reagiert empfindlicher auf Bewegungen quer zu seinem Sensorfeld.

① REINIGUNG

• Unterbrechen Sie vor jeder Reinigung die Spannungs versorgung zum Produkt direkt am Schaltkasten. Sichern Sie das Produkt vor unbeabsichtigtem Wiedereinschalten, indem Sie ein Hinweisschild am Schaltkasten positionieren.
• Zur Reinigung verwenden Sie lediglich ein weiches, trockenes oder leicht feuchtes Tuch (gegebenenfalls unter Zugabe von etwas mildem Geschirrspulmittel). Verwenden Sie zur Reinigung auf keinen Fall Scheuer- oder Lösungsmittel.

TECHNISCHE DATEN

Modell	1600-0283: WFL800S	1600-0284: WFL1600S	1600-0285: WFL2400S
Anschlussspannung 220-240 V~, 50/60 Hz
Leistung in Watt 10 W 20 W 30 W
IP-Schutzart IP54 (spritzwassergeschützt)
IK-Schutzart IK05
Schutzklasse I
Leuchtmitteltyp LED
Farbtemperatur 5000 K
Farbwiedergabeindex (CRI) >80 Ra
Nennlichtstrom 900 lm 1800 lm 2700 lm
Maximale Projekte Flächche 250 cm²	420 cm²	585 cm²
Montageort Innen und außen
Montagehöhe max. 3 m
Sensor-Reichweite max. 12 m
Sensor-Erfassungswinkel Horizontal: 100° Vertical: +10° bis -80°
Betriebstemperatur t₈	-20 bis +50 °C
Abmessungen Glas (B x H x T) - ca.	124 x 90 x 4 mm	177 x 127 x 4 mm	201 x 146 x 4 mm
Abmessungen mit Bügel (B x H x T) - ca.	147 x 166 x 42 mm	202 x 205 x 34 mm	231 x 252 x 41 mm
Gewicht - ca.	0,51 kg	0,88 kg	1,31 kg

ENTSORGUNG

Entsorgen Sie die unbrauchbare Leuchte gemäß den gesetzlichen Bestimmungen. Die Kennzeichnung „Mulltonne" weist daraufhin, dass Elektrogeräte in der EU nicht mit dem normalen Haushaltsmüll entsorgt werden)dürfen. Benutzen Sie die Rückgabe- und Sammelsysteme in ihrer Gemeinde oder wenden Sie sich an den Handler, bei dem das Produkt gekauft wurde.

Damit erfüllen Sie ihre gesetzlichen Pflichten und leisten ihren Beitrag zum Umweltschutz.

HAFTUNGSAUSSCHLUSSE

Die in dieser Bedienungsanleitung enthaltenen Informationen können ohne Vorankündigung geändert werden. ANSMANN übernimmt keine Haftung für direkte, indirekte, zufällige oder sonstige Schäden oder Folgeschäden, die durch unsachgemäß Handhabung oder durch Missachtung der in dieser Bedienungsanleitung enthaltenen Informationen entstehen. Bei falscher Verwendung des Produktes übernehmen wir keine Haftung und gewähren keine Gewährleistungs- oder Garantieansprüche.

GARANTIEHINWEIS

Auf das Produkt bieten wir eine zehnjährige Garantie. Bei Schäden am Produkt, die infolge Nichtbeachtung der Bedienungsanleitung entstehen, kann keine Garantie gewährt werden.

Ihr gesetzlicher Gewährleistungsanspruch wird hierdurch nicht beeinträchtigt.

Unsere Garantiebestimmungen finden Sie online unter www.ansmann.de

www.tov.com ID 1419068831

1600-0283

1600-0284

Das Produkt entspricht den Anforderungen der EU-Richtlinien.

www.tuv.com ID 1419068822

1600-0285
