WFL1600S - Lampa ANSMANN - Gratis bruksanvisning och manual

Produkttyp	Väggspot med rörelsesensor
Märke	Ansmann
Modell	WFL1600S
Effekt	20 W
Matningsspänning	220-240 V~, 50/60 Hz
Belysningstyp	Inbyggd LED, ej utbytbart
Färgtemperatur	5000 K (dagsljus)
Färgåtergivningsindex (CRI)	>80 Ra
Ljusflöde	1800 lm
Skyddsklass	IP54 (skyddad mot damm och vattenstrålar)
Stöt- och slagskydd	IK05
Skyddsklass	I (kräver jordanslutning)
Glasets mått (L x H x D)	177 x 127 x 4 mm
Mått med fäste (L x H x D)	202 x 205 x 34 mm
Vikt	0,88 kg
Sensorns räckvidd	Max 12 m
Detekteringsvinkel	100° horisontell, +10° till -80° vertikal
Max monteringshöjd	3 m
Driftstemperatur	-20 °C till +50 °C
Inställningar	Belysningstid (10 s till 5 min), ljuströskel (0-2000 lux)
Glasmaterial	Härdat glas, ej utbytbart
Garanti	10 år
Användning	Inomhus och utomhus

Vanliga frågor - WFL1600S ANSMANN

Hur installerar jag spoten Ansmann WFL1600S?

Stäng först av elen. Fäst monteringsfästet på en stabil yta med lämpliga skruvar och pluggar (medföljer ej). Anslut ledningarna enligt markeringarna: L (fas, brun), N (noll, blå) och jord (gul/grön). Slå på strömmen efter montering.

Hur ställer jag in sensorns belysningstid?

Vrid sensorlocket 180° för att komma åt inställningsknappen. Vrid ratten mot '+' för längre tid (upp till 5 minuter) eller mot '-' för kortare tid (10 sekunder). Varje detektion förlänger den inställda tiden.

Hur ställer jag in ljuströskeln så att sensorn endast aktiveras på natten?

Vrid sensorinställningsratten medurs tills den klickar. Vänta tills mörkret faller, låt sedan en person passera framför sensorn. Vrid ratten långsamt moturs tills lampan tänds.

Vad gör jag om sensorn inte detekterar rörelser?

Kontrollera att sensorn inte är blockerad och att lampan är korrekt ansluten till ström. Se till att ljuströskeln är lämplig (om den är för hög aktiveras sensorn inte i dagsljus). Avlägsna närliggande ljuskällor som kan störa.

Kan jag byta ut lysdioden om den slutar fungera?

Nej, ljuskällan är inbyggd och ej utbytbar. Om lysdioden är defekt måste hela strålkastaren bytas ut.

Hur rengör jag spoten WFL1600S?

Stäng av strömmen före rengöring. Använd en mjuk, torr eller lätt fuktad trasa (med lite milt rengöringsmedel om nödvändigt). Använd aldrig slipande eller lösningsmedelsbaserade produkter.

Vilken monteringshöjd rekommenderas?

Maximal monteringshöjd är 3 meter. För optimal detektering, montera spoten på cirka 2-3 meters höjd.

Är spoten lämplig för utomhusbruk?

Ja, tack vare skyddsklass IP54 är den skyddad mot damm och vattenstrålar. Den kan användas utomhus men får inte sänkas ner i vatten.

Vilken garanti erbjuder Ansmann?

Ansmann ger en garanti på 10 år på produkten, förutsatt att anvisningarna följs. Skador orsakade av felaktig användning täcks inte.

Vad gör jag om härdade glaset är trasigt?

Härdat glas är ej utbytbart. Om glaset är skadat måste produkten kasseras enligt lokala föreskrifter för elektroniskt avfall.

BRUKSANVISNING WFL1600S ANSMANN

Leveransens innehåll 58

Teckenförklaring 59

Avsedd användning 59

Säkerhetsåtgärder....59

Produktbeskrivning....61

Montering....61

Anslutning 63

Ställa in strålkastare 64

Ställa in sensor 64

Registreringsområde 66

Rengöring 66

Specifikationer....67

Avfallshantering....68

ANSVARSFRISKRIVNING....68

GARANTIANVISNING....68

LEVERANSENS INNEHÅLL

1x Väggstrålkastare med sensor

1x Bruksanvisning

Packa först upp produkten och kontrollera att den är komplett och oskadad.

Använd inte en skadad produkt. Om skador på produkten konstateras,

vänligen kontakta din handlare.

TECKENFÖRKLARING

Beakta följande tecken och ord, som används i bruksanvisningen, på produkten och förpackningen.

i = Information

Denna anmärkning varnar för möjliga skador av alla typer

! = Varning

Observera – Fara! Kan leda till svåra personskador eller dödsfall

= Skyddsklass

4 = Risk för elstötar

= Se inte in i ljusstrålen

Använd inte vid glasbrott

AVSEDD ANVÄNDNING

Produkten används för belysning av infarter, passager, fria ytor osv. Tack vare sensor kan belysningen tändas automatiskt eller bara vid behov. Produkten tjänar uteslutande för privat bruk i hushåll och är inte avsedd för kommersiell användning.

SÄKERHETSÅTGÄRDER

Innan du tar produkten i bruk, vänligen läs noga hela bruksanvisningen. Den innehåller viktig information angående säker hantering av produkten.

Om du lämnar vidare produkten till tredje man, så skall denna bruksanvisning också överlämnas.

• Håll barn borta från produkten och förpackningen. Produkten är inte en leksak. Barn bör övervakas för att se till att de inte leker med produkten.
• Livsfara på grund av elstöt! Säkerställ alltid att strömtillförseln är bruten innan monteringen eller andra arbeten på produkten. Säkra kopplingslädan mot återstart av tredje man med t.ex. en varningsskylt.

• Kontrollera alltid att nätspänningen stämmer överens med uppgifterna på produktens typskylt innan du ansluter produkten.

• Infästningsunderlaget och infästningsmaterialen skall kunna hålla produkten säkert. I tveksamma fall vänder du dig till en sakkunnig person.

• Varning: Livsfara på grund av elstöt! Se till att du inte skadar vatten-, ström- eller telefonledningar när du borrar. Använd en ledningsdetektor.
• Denna produkt uppfyller kraven för skyddsklass IP54: Skyddad mot inträngande stoft i farliga och känsliga delar. Stänkvattenskyddad. Doppa inte produkten i vatten.
  IP-skyddsklassen är endast säkerställt vid en korrekt monterad produkt.
• Fatta inte tag i produkten med våta eller fuktiga händer.
• Kontrollera, att anslutningskabeln inte är spänd eller kommer i kontakt med vassa föremål, kemikalier eller lösningsmedel.
• Kontrollera regelbundet att anslutningsledningen och nätstickkontakten inte är skadade.
• För att undvika faror får en skadad yttre flexibel ledning till denna lampa endast bytas ut av tillverkaren, dennes servicerepresentant eller en jämförbar utbildad person.

Produkten uppfyller kraven i skyddsklass I och skall därför anslutas till ett jordat uttag.

Livsfara på grund av elstöt! En felaktig användning, hantering eller montering innebär risk för en livsfarlig elstöt. Produkten får endast anslutas av en behörig elektriker!

Titta inte direkt in i ljusstrålen.

Lys inte andra personer in i ansiktet. Om detta sker under alltför lång stund kan genom blåljusets inverkan en skada på ögats näthinna uppträda.

Säkerhetsglaset kan inte bytas ut. Vid ett skadat säkerhetsglas skall produkten avfallshanteras.

- En riskfri drift är inte längre möjlig om produkten uppvisar synliga skador. Om produkten är skadad skall den avfallshanteras eller repareras.

• Reparera inte produkten själv. Låt endast en behörig elektriker utföra reparationer.
• Denna armaturs ljuskälla är inte utbytbar. När ljuskällans livstid tar slut, måste hela armaturen bytas ut.
• Observera! För att göra en anslutning får endast en anslutningskabel i kategorin H05RN-F 3G 1 mm² eller högre kvalitet användas.

i PRODUKTBESKRIVNING

(se sidan 2)

1 LED:er

4 Hållar-/monteringsbygel

2 Arreteringsskruvar

5 Sensor

3 Anslutningsledning

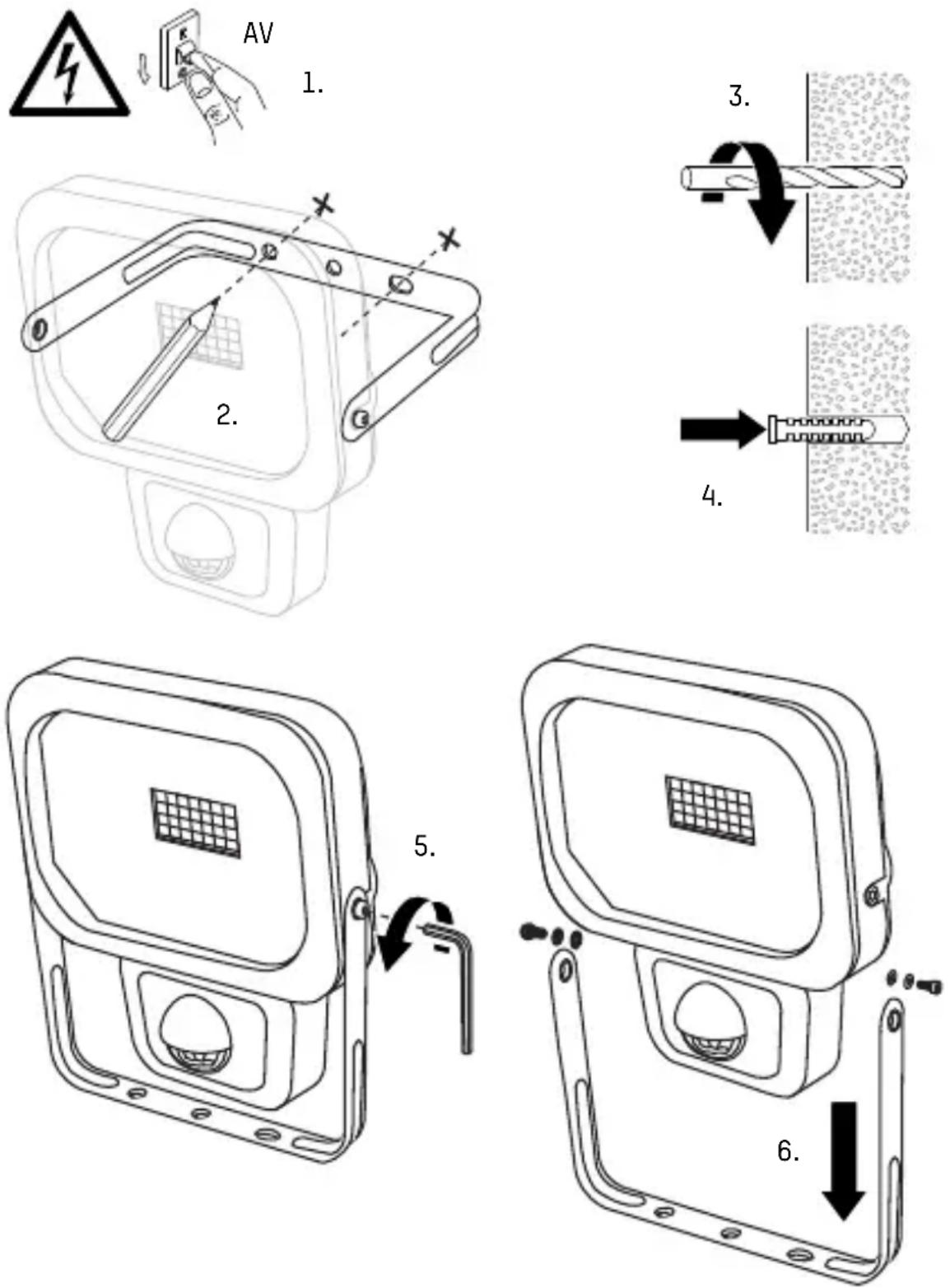

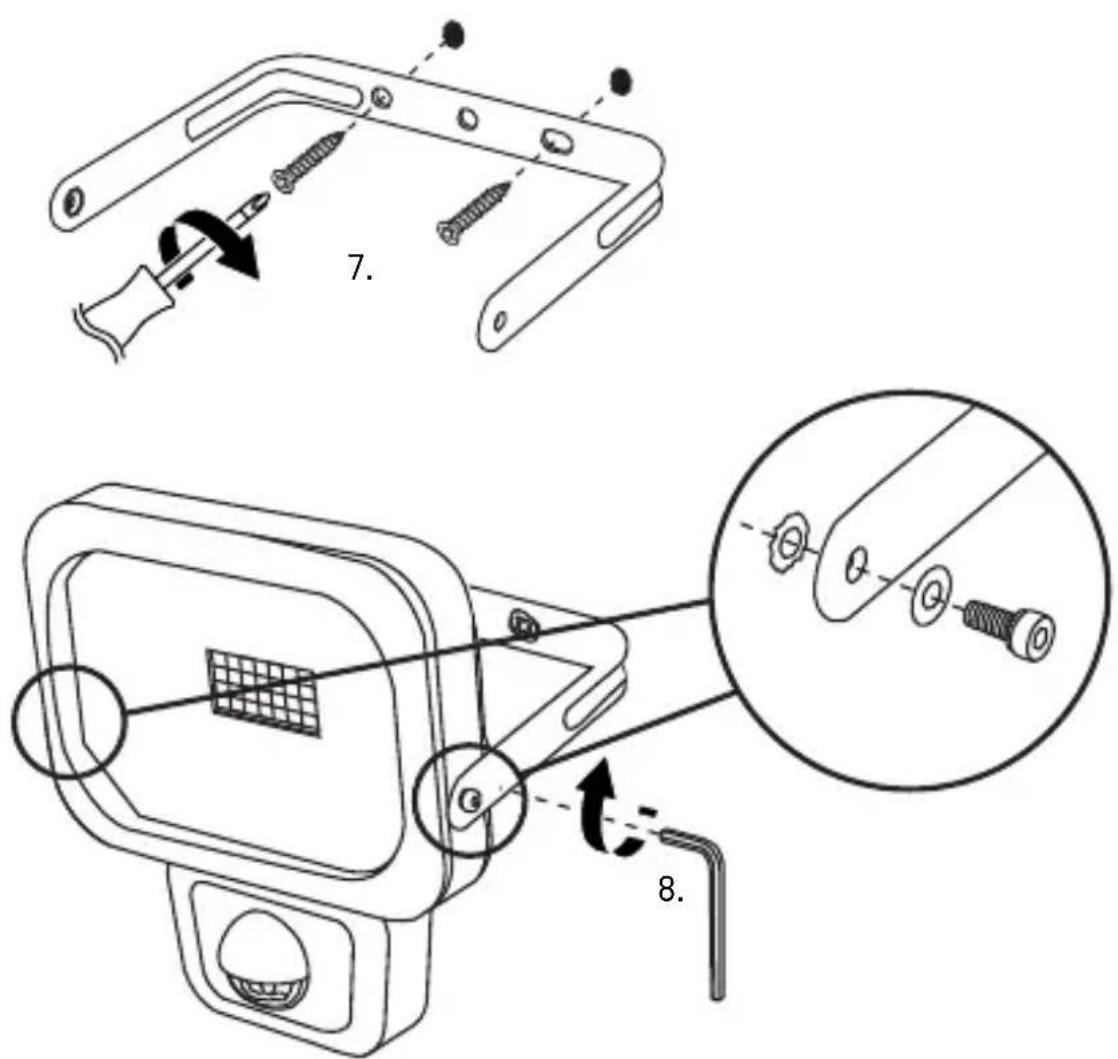

i MONTERING

• Bryt spänningsförsörjningen till kabeln direkt på kopplingslädan och säkra denna mot återstart utförd av utomstående.
• Välj en lämplig monteringsposition för produkten.

Anmärkningar:

Andra ljuskällor (t.ex. lanternor) kan påverka sensors funktion. Montera inte produkten omedelbart i andra ljuskällors verkansområde.

Infästningshålen i bygeln har en diameter på 5 mm. Välj passande monteringsmaterial.

Monteringsmaterial medföljer inte. Såsom ett exempel visas i denna anvisning montering med 2 skruvar och 2 pluggar. Beroende på behov kan du använda andra monteringsmaterial.

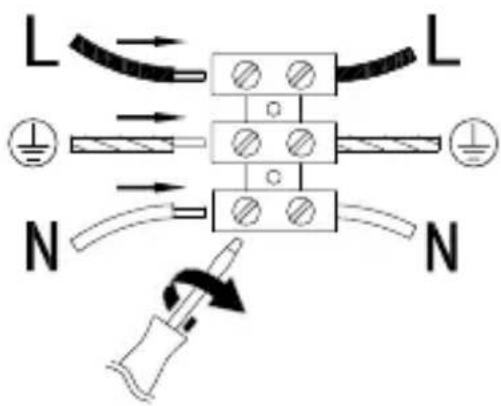

- Anslut ledarna i enlighet med markeringarna:

L Fas (brun)

Jordning (gul-grön)

N Neutral (blå)

L L N N

- Återupprätta spänningsförsörjningen.

STÄLLA IN STRÅLKASTARE

- Lossa arreteringsskruvarna.

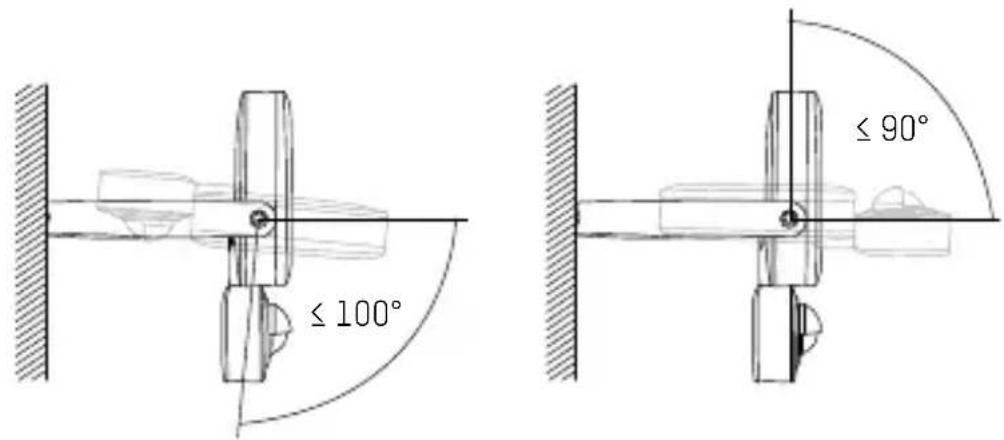

- Ställ in strålkastarens önskade vinkel (-100° till +90°).

- Dra åt arreteringsskruvarna igen med en insexnyckel.

STÄLLA IN SENSOR

- Belysningstid efter en aktivering: 10±5 sekunder till 5±1 minuter

Observera: Vid varje sensorregistrering förlängs belysningstiden med den inställda tiden.

- Ljusförhållanden under vilken sensorn är mottaglig (0 till 2000 lx).

Aktiverad dygnet runt

• Vrid vridreglaget medurs ända till anslaget.
- Vänta tills de ljusförhållanden råder vid vilka sensorn skall vara mottaglig.
- Medan en andra person rör sig framför sensorn vrider du vridreglaget långsamt moturs tills produkten tänds.

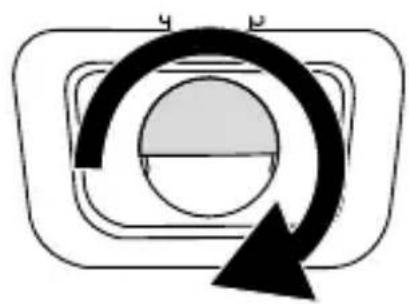

- Vrid sensorkåpan 180° till den övre positionen.
- Justera vid behov in sensorn åt vänster eller höger.

i REGISTRERINGSOMRÅDE

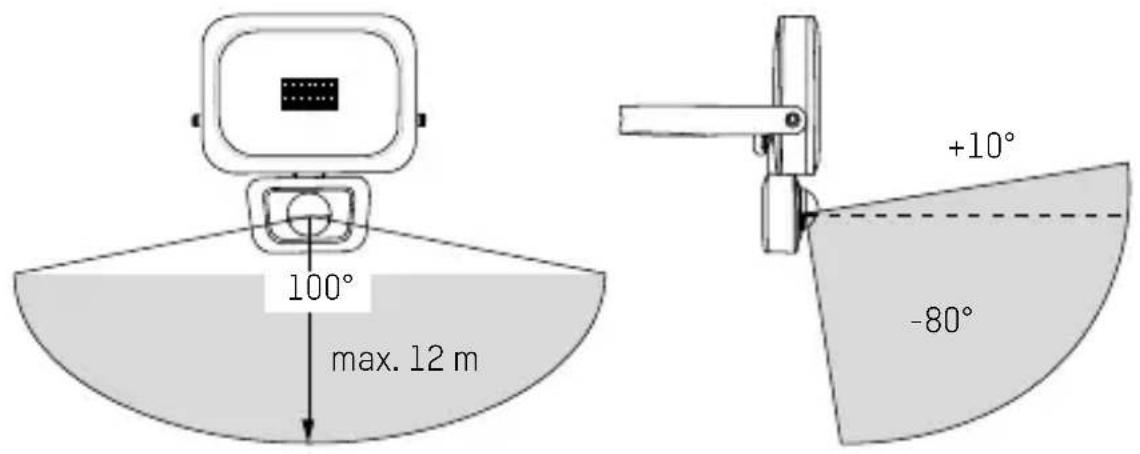

100° max. 12 m +10° -80°

Observera: Sensorn reagerar känsligare på rörelser diagonalt mot dess sensorfält.

i RENGÖRING

• Bryt spänningsförsörjningen till produkten på kopplingsskåpet innan varje rengöring. Säkra produkten mot oavsiktlig återstart genom att placera en anvisningsskylt på kopplingsskåpet.
• Använd för rengöring framför allt en mjuk, torr eller lätt fuktad duk (dränk den eventuellt med lite diskmedel). Använd aldrig slipnings. eller lösningsmedel till rengöringen.

SPECIFICATIONER

Modell	1600-0283:WFL800S	1600-0284:WFL1600S	1600-0285:WFL2400S
Anslutningsspänning 220-240 V~, 50/60 Hz
Effekt i Watt 10 W 20 W 30 W
IP-skyddsklass IP54 (stänkvattenskyddad)
IK-skyddsklass IK05
Skyddsklass I
Typ av ljuskälla LED
Färgtemperatur 5000 K
Färgåtergivningsindex (CRI) >80 Ra
Nominell ljusström 900 lm 1800 lm 2700 lm
Maximal projektionsyta 250 cm ^2		420 cm ^2	585 cm ^2
Monteringsställe Inomhus och utomhus
Monteringshöjd max. 3 m
Sensors räckvidd max. 12 m
Sensors registreringsvinkel Horisontell: 100°Vertikal: +10° till -80°
Driftstemperatur ta -20 till +50 °C
Mätt glas124 x90 x4 mm		177 x127 x4 mm	201 x146 x4 mm
(B x H x D) – ca.
Mätt med bygel (B x H xD) – ca.		147 x166 x42 mm	202 x205 x34 mm
Vikt - ca.		0,51 kg	0,88 kg

AVFALLSHANTERING

Hantera den inte längre brukbara armaturen enligt de lagstadgade bestämmelserna. Märkningen "soptunna" anger att EU inte tillåter elektriska anordningar att avfallshanteras tillsammans med normal hushållsavfall. Använd dig av det retur- och samlingssystem som finns i din kommun eller vänd dig till den handlare hos vilken du köpt produkten.

På så sätt uppfyller du dina lagenliga plikter och ger ditt bidrag till miljöskydd.

ANSVARSFRISKRIVNING

Den i denna bruksanvisning angivna informationen kan komma att ändras utan föravisering. ANSMANN påtar sig inte något ansvar för direkta, indirekta, tillfälliga eller andra skador eller följdskador som uppstår genom felaktig hantering eller bristande hänsyn till den information som anges i denna bruksanvisning. Vid felaktig användning av produkten påtar vi oss inget ansvar och beviljar ingen garantiersättning.

GARANTIANVISNING

Vi erbjuder tio års garanti på produkten. Vid skador på produkten, som uppkommer om bruksanvisningen inte beaktas, gäller inte garantin. Ditt lagstadgade anspråk på garanti påverkas inte av detta.

Våra garantivillkor finns online på www.ansmann.de

1600-0283 1600-0284

Produkten motsvarar kraven i EU:s riktlinjer.

1600-0285
