Produkttype	Vægspot med bevægelsessensor
Mærke	Ansmann
Model	WFL1600S
Effekt	20 W
Forsyningsspænding	220-240 V~, 50/60 Hz
Belysningstype	Integreret LED, kan ikke udskiftes
Farvetemperatur	5000 K (dagslys)
Farvegengivelsesindeks (CRI)	>80 Ra
Lysstrøm	1800 lm
Beskyttelsesgrad	IP54 (beskyttet mod støv og vandsprøjt)
Stødmodstandsgrad	IK05
Beskyttelsesklasse	I (kræver jordforbindelse)
Glasmål (L x H x D)	177 x 127 x 4 mm
Mål med beslag (L x H x D)	202 x 205 x 34 mm
Vægt	0,88 kg
Sensorrækkevidde	maks. 12 m
Detektionsvinkel	100° vandret, +10° til -80° lodret
Maks. monteringshøjde	3 m
Driftstemperatur	-20 °C til +50 °C
Indstillinger	Belysningsvarighed (10 s til 5 min), lysniveau (0-2000 lux)
Glasmateriale	Sikkerhedsglas, kan ikke udskiftes
Garanti	10 år
Anvendelse	Indendørs og udendørs

Ofte stillede spørgsmål - WFL1600S ANSMANN

Hvordan installerer jeg Ansmann WFL1600S spoten?

Sluk først for strømmen. Monter monteringsbeslaget på en solid overflade med egnede skruer og rawplugs (medfølger ikke). Tilslut ledningerne i henhold til markeringerne: L (fase, brun), N (neutral, blå) og jord (gul/grøn). Tænd for strømmen efter montering.

Hvordan justerer jeg sensorens belysningsvarighed?

Drej sensordækslet 180° for at få adgang til justeringsknappen. Drej knappen mod symbolet '+' for længere varighed (op til 5 minutter) eller mod '-' for kortere varighed (10 sekunder). Hver detektion forlænger den indstillede varighed.

Hvordan justerer jeg lysniveauet, så sensoren kun aktiveres om natten?

Drej sensorens justeringsknap med uret, indtil den klikker. Vent til mørket falder på, og lad derefter en person passere foran sensoren. Drej langsomt knappen mod uret, indtil lampen tænder.

Hvad gør jeg, hvis sensoren ikke registrerer bevægelser?

Kontroller, at sensoren ikke er blokeret, og at lampen er korrekt strømforsynet. Sørg for, at lysniveauet er passende (hvis det er for højt, aktiveres sensoren ikke i dagslys). Fjern nærliggende lyskilder, der kan forstyrre.

Kan jeg udskifte LED'en, hvis den ikke længere virker?

Nej, lyskilden er integreret og kan ikke udskiftes. Hvis LED'en er defekt, skal hele projektoren udskiftes.

Hvordan rengør jeg WFL1600S spoten?

Sluk for strømmen inden rengøring. Brug en blød, tør eller let fugtig klud (med lidt mildt opvaskemiddel om nødvendigt). Brug aldrig slibende rengøringsmidler eller opløsningsmidler.

Hvilken monteringshøjde anbefales?

Den maksimale monteringshøjde er 3 meter. For optimal detektion skal spoten monteres i en højde på ca. 2-3 meter.

Er spoten egnet til udendørs brug?

Ja, takket være IP54-beskyttelse er den beskyttet mod støv og vandsprøjt. Den kan bruges udendørs, men må ikke nedsænkes i vand.

Hvilken garanti tilbyder Ansmann?

Ansmann tilbyder en garanti på 10 år på produktet, forudsat at brugsanvisningen følges. Skader som følge af forkert brug dækkes ikke.

Hvad gør jeg, hvis sikkerhedsglasset er knust?

Sikkerhedsglasset kan ikke udskiftes. Hvis glasset er beskadiget, skal produktet bortskaffes i overensstemmelse med lokale regler for elektronisk affald.

BRUGSANVISNING WFL1600S ANSMANN

Nyttig tilläggsinformation om produkten

√ = Anmärkning

Längre belysningstid

Kortare belysningstid

Aktiverad endast nattetid

Overlever bruksanvisningen også bruksanvisningen hvis produktet lånes borttil en tredjepart.

Produktet samsvarer med beskyttelsesklasse I og må kobles til en jordingsleder.

Festehullene til bøylen har en diameter på 5 mm. Velg et passende monteringsmateriell.

Forskriftsmæssig anvendelse 114

Sikkerhedsanvisninger....114

Produktbeskrivelse....116

Montering.... 116

Tilslutning....118

Indstilling af projektør 119

Indstilling af sensor....119

1x Vægprojektør med sensor

1x Betjeningsvejledning

Produktet pakkes ud og undersøges for fuldstændighed og beskadigelser.

Et beskadiget produkt må ikke tages i brug. Hvis der konstateres skader på produktet, skal du kontakte forhandleren.

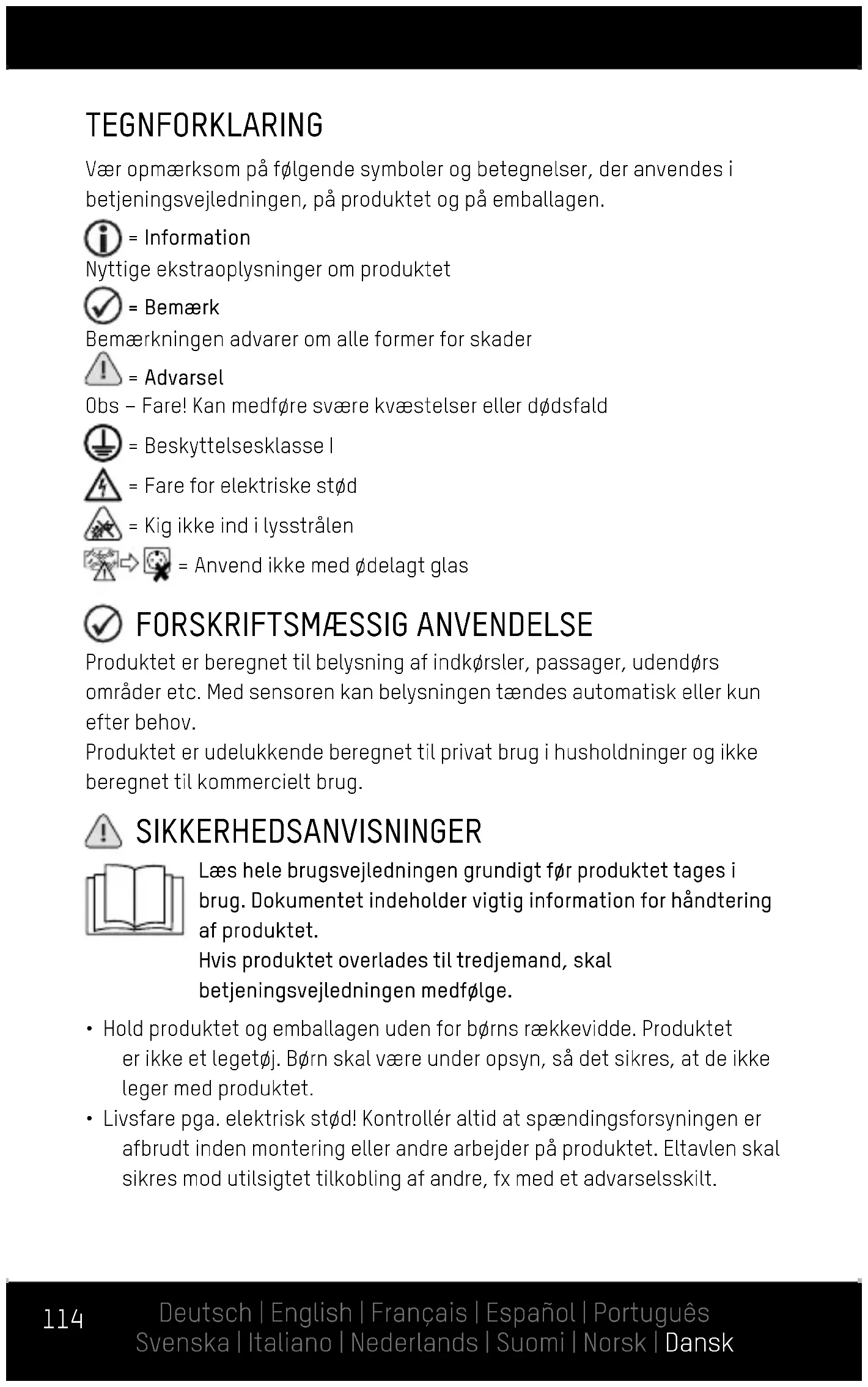

TEGNFORKLARING

Vær opmærksom på følgende symboler og betegnelser, der anvendes i betjeningsvejledningen, på produktet og på emballagen.

i = Information

Nyttige ekstraoplysninger om produktet

√ = Bemærk

Bemærkningen advarer om alle former for skader

! = Advarsel

Obs – Fare! Kan medføre svære kvæstelser eller dødsfald

= Kig ikke ind i lysstrålen

Produktet er beregnet til belysning af indkørsler, passager, udendørs områder etc. Med sensoren kan belysningen tændes automatisk eller kun efter behov.

Produktet er udelukkende beregnet til privat brug i husholdninger og ikke beregnet til kommercielt brug.

⚠️ SIKKERHEDSANVISNINGER

Læs hele brugsvejledningen grundigt før produktet tages i brug. Dokumentet indeholder vigtig information for håndtering af produktet.

Hvis produktet overlades til tredjemand, skal betjeningsvejledningen medfølge.

- Hold produktet og emballagen uden for børns rækkevidde. Produktet er ikke et legetøj. Børn skal være under opsyn, så det sikres, at de ikke leger med produktet.

- Livsfare pga. elektrisk stød! Kontrollér altid at spændingsforsyningen er afbrudt inden montering eller andre arbejder på produktet. Eltavlen skal sikres mod utilsigtet tilkobling af andre, fx med et advarselsskilt.

• Kontroller altid om netspændingen svarer til oplysningerne på produktets typeskilt før produktet tilsluttes.
• Fastgørelsesstedet og -materialerne skal være i stand til at holde produktet sikkert fast. I tvivlstilfælde kontaktes en fagmand.
• Advarsel: Livsfare pga. elektrisk stød! Ved boring af huller skal det sikres, at vand-, strøm- eller telefonledninger ikke beskadiges. Anvend en ledningssøger.
• Dette produkt opfylder tæthedsklasse IP54: Beskyttet mod indtrængning af støv til farlige og følsomme dele. Stænktæt. Produktet må ikke nedsænkes i vand.
  IP-tæthedsklassen kan kun opretholdes ved korrekt montering af produktet.
• Tag ikke fat i produktet med snavsede eller fugtige hænder.
• Kontrollér at tilslutningsledningen ikke er spændt eller i kontakt med skarpe genstande, kemikalier eller opløsningsmidler.
• Kontroller regelmæssigt netstik og -kabel for skader.
• For at undgå farlige situationer, må en beskadiget udvendig og fleksibel ledning kun udskiftes af fabrikanten, dennes serviceafdeling eller en autoriseret el-installatør.

Produktet er klassificeret som beskyttelsesklasse I og skal derfor tilsluttes en jordledning.

Livsfare pga. elektrisk stød! Forkert anvendelse, betjening eller montering indebærer risiko for livsfarlige elektriske stød. Produktet må kun tilsluttes af en el-installatør!

Kig ikke direkte ind i lysstrålen.

Ret ikke lysstrålen mod andre personers ansigter. Hvis dette varer for længe, er der risiko for øjenskader på grund af lysets indhold af blå komponenter.

Sikkerhedsglasset kan ikke udskiftes. Ved beskadigelse af sikkerhedsglasset skal produktet kasseres.

- Hvis produktet har synlige skader er det ikke længere muligt at sikre ufarlig drift. Hvis produktet er beskadiget skal det kasseres eller repareres.

• Udfør ikke selv reparationer på produktet! Reparationer bør kun udføres af en autoriseret elektriker.
• Lyskilden i denne projektør kan ikke udskiftes. Når lyskildens levetid er forbi, skal hele projektøren udskiftes.
• Obs! Tilslutningen må kun udføres med et kabel i kategorien H05RN-F 3G 1 mm² eller en bedre kategori.

PRODUKTBESKRIVELSE

(se side 2)

1 LEDs
4 Holder-/monteringsbøjle
2 Indstillingsskruer
5 Sensor
3 Tilslutningskabel

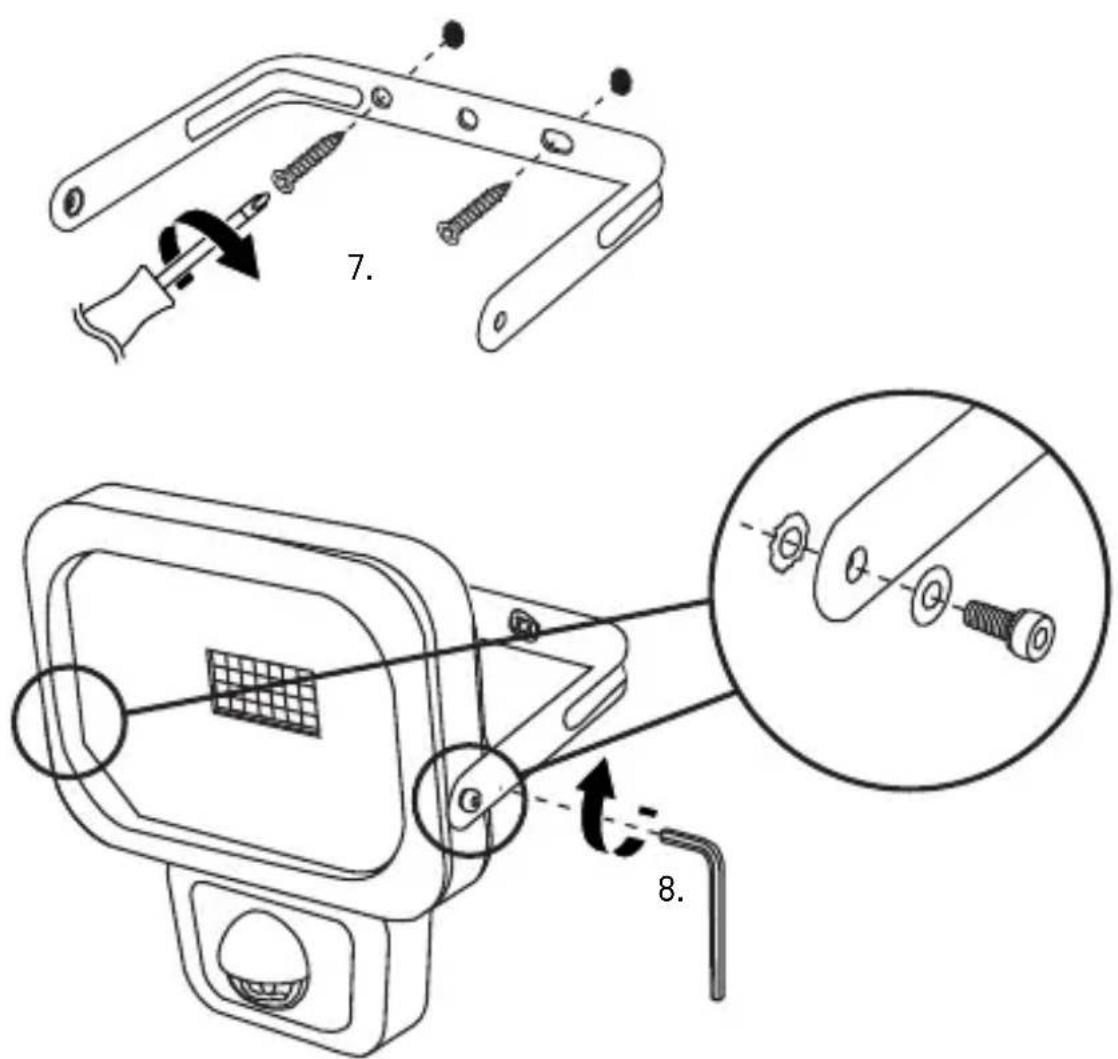

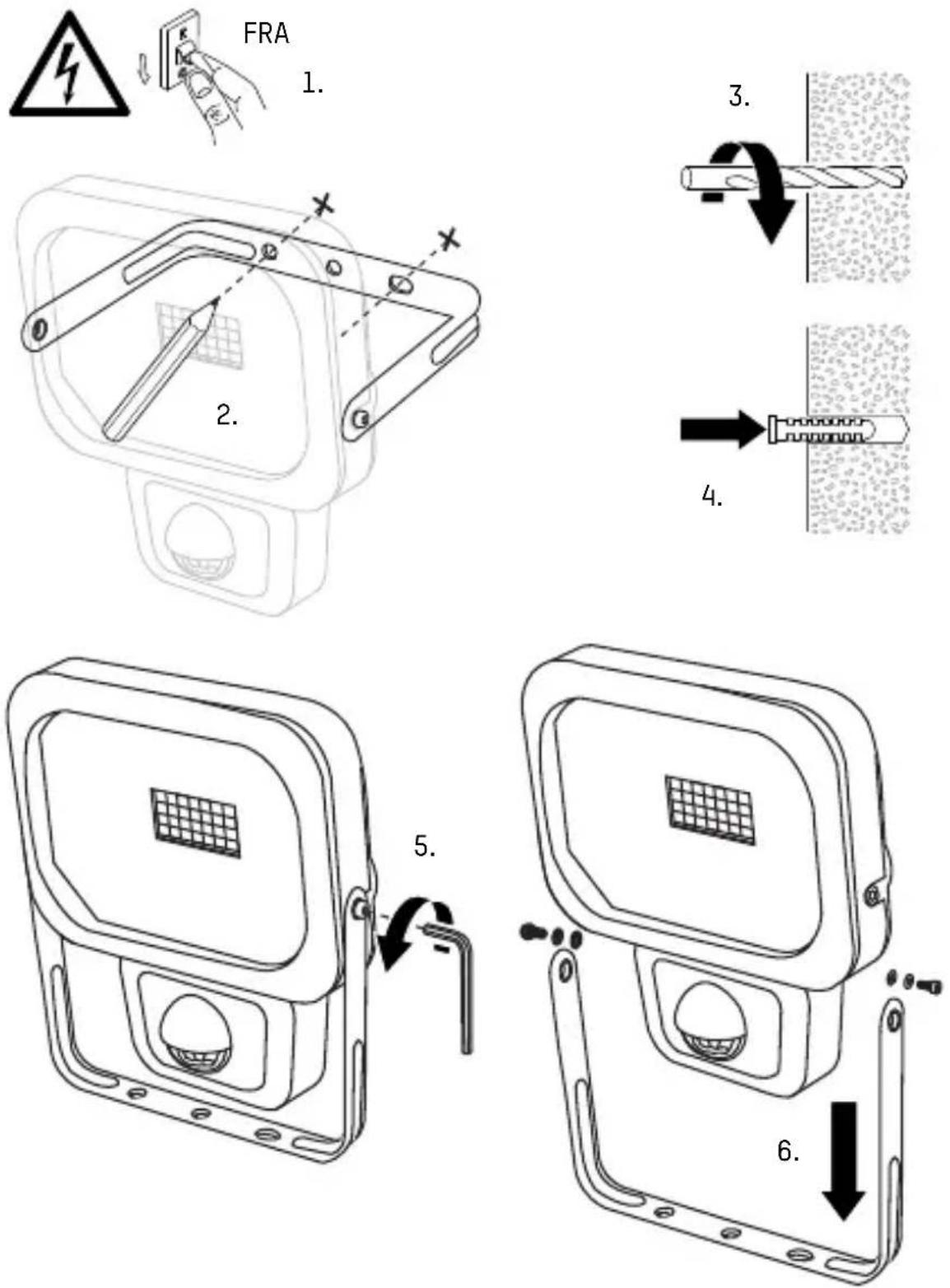

MONTERING

• Kablets spændingsforsyning afbrydes direkte i eltavlen og sikres mod genindkobling af andre.
  • Vælg en egnet placering til produktet.

Bemærk:

Andre lyskilder (fx gadelys) kan påvirke sensorens funktion. Produktet bør ikke monteres i umiddelbar nærhed af andre lyskilders belysningsområde.

Monteringshullerne i bøjlen har en diameter på 5 mm. Vælg det rigtige monteringsmateriale.

Monteringsmateriale medfølger ikke. I denne vejledning vises montering med 2 skruer og 2 rawlplugs som eksempel. Der kan vælges andre monteringsmaterialer efter behov.

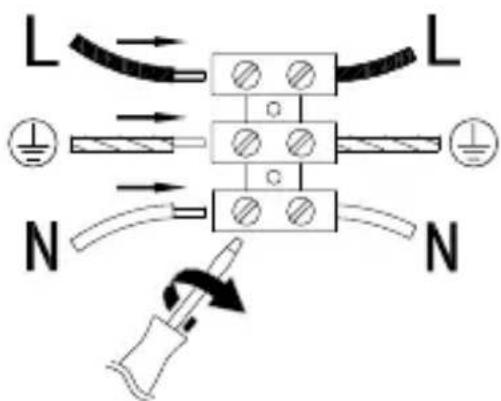

- Tilslut lederne i henhold til markeringerne:

L Fase (brun)

Jord (gul-grøn)

N Nul (blå)

L L N N

- Spændingsforsyningen tilkobles igen.

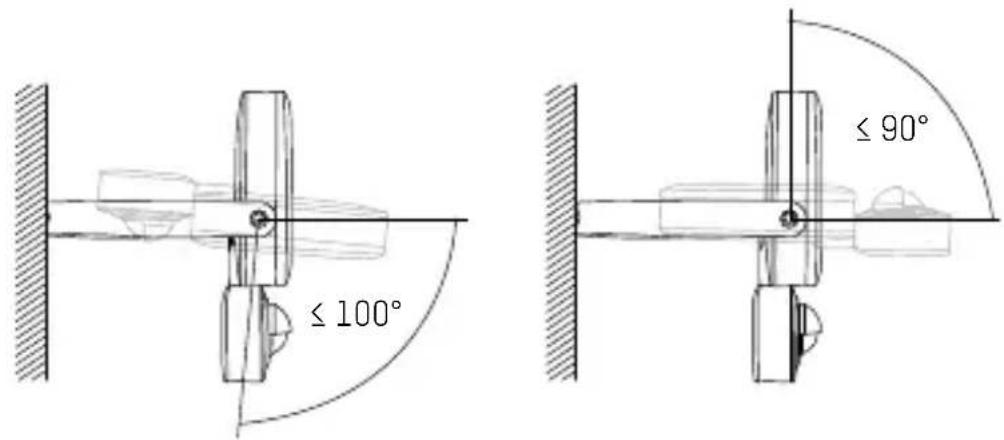

INDSTILLING AF PROJEKT∅R

- Indstillingsskruerne løsnes.

- Indstil den ønskede vinkel på projektøren (-100° til +90°).

- Spænd indstillingsskruerne fast igen med en unbrakonøgle.

• Belysningstid efter aktivering: 10±5 Sekunder til 5±1 minutter

Længere belysningstid

Kortere belysningstid

Bemærk: Ved hver sensorregistrering forlænges belysningstiden med den indstillede tid.

• Drej drejeregulatoren med uret til stop.
• Vent indtil lysforholdene er på det niveau, hvor sensoren skal være følsom.
• Medens en anden person bevæger sig foran sensoren, drejes drejeregulatoren langsom mod uret indtil produktet tænder.
• Drej sensordækslet 180° til den øverste position.
• Drej sensoren mod venstre eller højre efter behov.

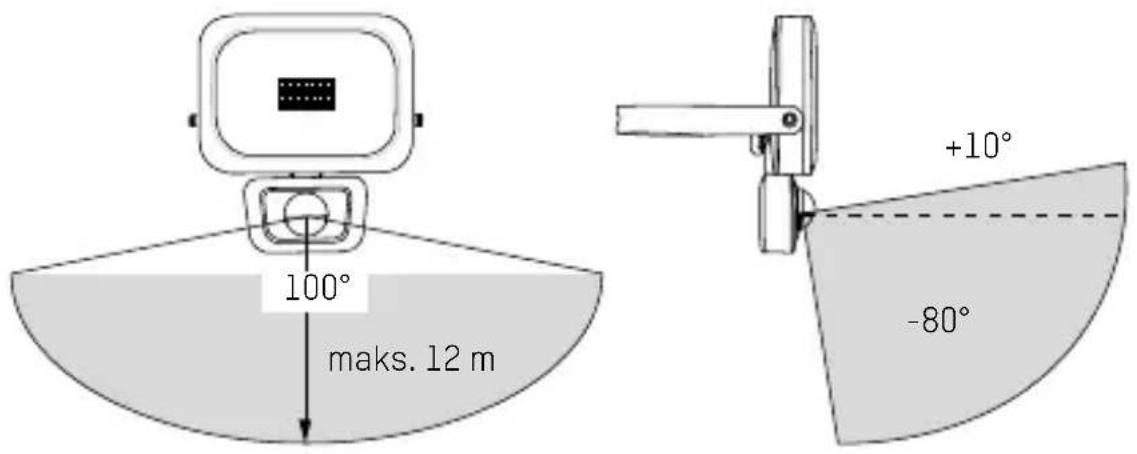

i REGISTRERINGSOMRÅDE

100° maks. 12 m +10° -80°

Bemærk: Sensoren er mest følsom over for bevægelser på tværs af sensorfeltet.

i RENG∅RING

• Før al rengøring skal produktet afbrydes fra spændingsforsyningen i eltavlen. Produktet skal sikres mod utilsigtet genindkobling ved at anbringe et advarselsskilt på eltavlen.
• Ved rengøring må der kun anvendes en blød, tør eller let fugtig klud (evt. med tilsætning af et mildt opvaskemiddel). Der må aldrig anvendes slibende medier eller opløsningsmidler.

TEKNISKE DATA

Model	1600-0283:WFL800S	1600-0284:WFL1600S	1600-0285:WFL2400S
Tilslutningsspænding 220-240 V~, 50/60 Hz
Effekt i watt 10 W 20 W 30 W
IP-tæthedsklasse IP54 (stænktæt)
IK-tæthedsklasse IK05
Beskyttelsesklasse I
Lyskilde LED
Farvetemperatur 5000 K
Farvegengivelsesindex (CRI) >80 Ra
Nominel lysstrøm 900 lm 1800 lm 2700 lm
Maksimal projektionsflade 250 cm ^2		420 cm ^2	585 cm ^2
Monteringssted Inden- og udendørs
Monteringshøjde maks. 3 m
Sensorrækkevidde maks. 12 m
Sensor registreringsvinkel	Horisontalt: Vertikalt:	100°+10° til -80°
Driftstemperatur ta	-20 til +50 °C
Dimensioner, glas(B x H x D) – ca.	124 x90 x4 mm	177 x127 x4 mm	201 x146 x4 mm
Dimensioner med bøjle (B xH x D) – ca.	147 x166 x42 mm	202 x205 x34 mm	231 x252 x41 mm
Vægt - ca.	0,51 kg	0,88 kg	1,31 kg

BORTSKAFFELSE

Bortskaf den udtjente projektør i henhold til de lokale bestemmelser. Mærkningssymbolet "Skraldespand" betyder at elektrisk udstyr ikke må bortskaffes som almindeligt husholdningsaffald inden for EU. Anvend genbrugspladsen til bortskaffelse eller henvend dig til den forhandler, hvor produktet er købt.

Herved opfylder du de regionale bestemmelser og bidrager til miljøbeskyttelsen.

ANSVARSFRASKRIVELSE

Informationerne i denne betjeningsvejledning kan ændres uden forudgående varsel. ANSMANN påtager sig ingen hæftelser for direkte, indirekte, uforudsete eller andre skader eller følgeskader, der opstår som følge af forkert håndtering eller som følge af, at informationerne i denne vejledning ikke følges. Ved forkert anvendelse af produktet påtager vi os intet ansvar og vi påtager os ingen garantier og garantikrav.

GARANTI

Vi tilbyder 10 års garanti på produktet. For skader, der skyldes at betjeningsvejledningen ikke følges, kan garantien ikke anvendes. Dine lovmæssige krav på garanti påvirkes ikke af dette.

Du finder vores garantibestemmelser online på www.ansmann.de

1600-0283 1600-0284 www.tuv.com ID 1419068831 1600-0285 www.tuv.com ID 1419068822

Produktet opfylder kravene i EU-forordningerne.

1600-0285
