Produkttyp	Wandleuchte mit Bewegungsmelder
Marke	Ansmann
Modell	WFL1600S
Leistung	20 W
Versorgungsspannung	220-240 V~, 50/60 Hz
Beleuchtungsart	Integrierte, nicht austauschbare LED
Farbtemperatur	5000 K (Tageslicht)
Farbwiedergabeindex (CRI)	>80 Ra
Lichtstrom	1800 lm
Schutzart	IP54 (staub- und spritzwassergeschützt)
Stoßfestigkeit	IK05
Schutzklasse	I (Schutzleiter erforderlich)
Glasabmessungen (L x H x T)	177 x 127 x 4 mm
Abmessungen mit Bügel (L x H x T)	202 x 205 x 34 mm
Gewicht	0,88 kg
Sensorreichweite	max. 12 m
Erfassungswinkel	100° horizontal, +10° bis -80° vertikal
Maximale Montagehöhe	3 m
Betriebstemperatur	-20 °C bis +50 °C
Einstellungen	Leuchtdauer (10 s bis 5 min), Lichtschwelle (0-2000 Lux)
Glasmaterial	Nicht austauschbares Sicherheitsglas
Garantie	10 Jahre
Verwendung	Innen- und Außenbereich

Häufig gestellte Fragen - WFL1600S ANSMANN

Wie installiere ich den Ansmann WFL1600S Strahler?

Schalten Sie zuerst die Stromversorgung aus. Befestigen Sie den Montagebügel mit geeigneten Schrauben und Dübeln (nicht im Lieferumfang) auf einer festen Oberfläche. Schließen Sie die Drähte gemäß den Markierungen an: L (Phase, braun), N (Neutralleiter, blau) und Erde (gelb/grün). Schalten Sie nach der Montage die Stromversorgung wieder ein.

Wie stelle ich die Leuchtdauer des Sensors ein?

Drehen Sie die Sensorabdeckung um 180°, um auf den Einstellknopf zuzugreifen. Drehen Sie den Knopf in Richtung des Symbols '+' für eine längere Dauer (bis zu 5 Minuten) oder in Richtung '-' für eine kürzere Dauer (10 Sekunden). Jede Erkennung verlängert die eingestellte Dauer.

Wie stelle ich die Lichtschwelle ein, damit der Sensor nur nachts aktiviert wird?

Drehen Sie den Einstellknopf des Sensors im Uhrzeigersinn bis zum Einrasten. Warten Sie, bis es dunkel wird, und lassen Sie dann eine Person vor dem Sensor vorbeigehen. Drehen Sie den Knopf langsam gegen den Uhrzeigersinn, bis die Lampe angeht.

Was tun, wenn der Sensor keine Bewegungen erkennt?

Überprüfen Sie, ob der Sensor nicht verdeckt ist und die Lampe ordnungsgemäß mit Strom versorgt wird. Stellen Sie sicher, dass die Lichtschwelle richtig eingestellt ist (falls zu hoch, wird der Sensor bei Tageslicht nicht aktiviert). Halten Sie nahegelegene Lichtquellen fern, die stören könnten.

Kann ich die LED ersetzen, wenn sie nicht mehr funktioniert?

Nein, die Lichtquelle ist integriert und nicht austauschbar. Wenn die LED defekt ist, muss der gesamte Strahler ersetzt werden.

Wie reinige ich den WFL1600S Strahler?

Schalten Sie vor der Reinigung die Stromversorgung aus. Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch (bei Bedarf mit etwas mildem Spülmittel). Verwenden Sie niemals scheuernde Reinigungsmittel oder Lösungsmittel.

Welche Montagehöhe wird empfohlen?

Die maximale Montagehöhe beträgt 3 Meter. Für eine optimale Erkennung installieren Sie den Strahler in einer Höhe von etwa 2-3 Metern.

Ist der Strahler für den Außenbereich geeignet?

Ja, dank der Schutzart IP54 ist er staub- und spritzwassergeschützt. Er kann im Außenbereich verwendet werden, darf aber nicht untergetaucht werden.

Welche Garantie bietet Ansmann?

Ansmann gewährt eine Garantie von 10 Jahren auf das Produkt, sofern die Bedienungsanleitung beachtet wird. Schäden durch unsachgemäßen Gebrauch sind nicht abgedeckt.

Was tun, wenn das Sicherheitsglas zerbrochen ist?

Das Sicherheitsglas ist nicht austauschbar. Wenn das Glas beschädigt ist, muss das Produkt gemäß den örtlichen Elektroschrottvorschriften entsorgt werden.

BEDIENUNGSANLEITUNG WFL1600S ANSMANN

BEDIENUNGSANLEITUNG USER MANUAL

ORIGINALBETRIEBSANLEITUNG

WANDSTRAHLER MIT SENSOR

Zeichenerklärung....4

Bestimmungsgemäßer Gebrauch ....4

Sicherheitshinweise....4

Produktbeschreibung......6

Montage....6

Anschluss....8

Scheinwerfer einstellen 9

Sensor einstellen....9

Erfassungsbereich....11

Reinigung....11

Technische Daten 12

Entsorgung....13

HAFTUNGSAUSSCHLÜSSE 13

GARANTIEHINWEIS 13

LIEFERUMFANG

1x Wandstrahler mit Sensor

1x Bedienungsanleitung

Packen Sie zunächst das Produkt aus und überprüfen Sie es auf Vollständigkeit und Beschädigungen. Nehmen Sie ein beschädigtes Produkt nicht in Betrieb. Sollten Sie Beschädigungen am Produkt feststellen, kontaktieren Sie Ihren Händler.

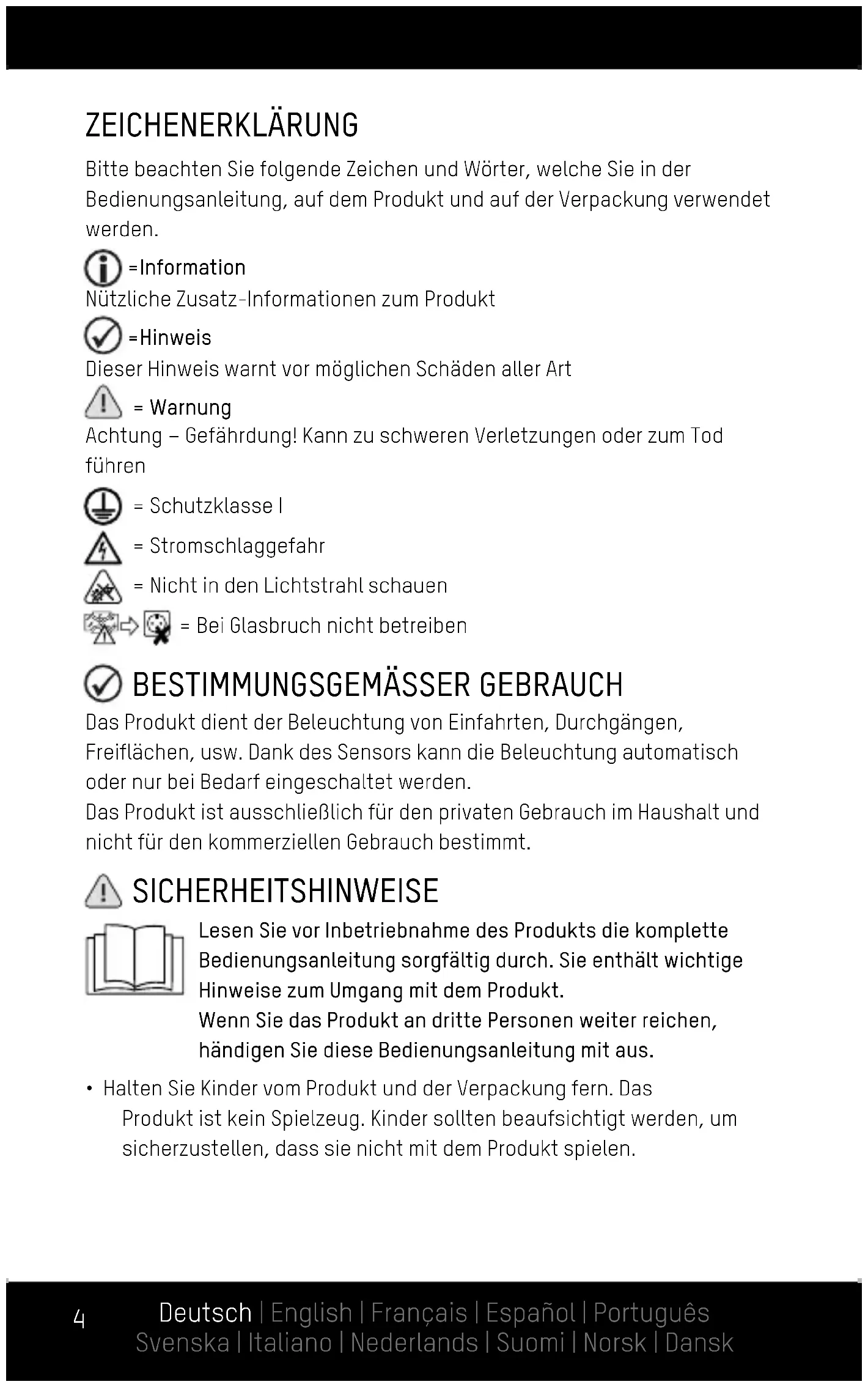

ZEICHENERKLÄRUNG

Bitte beachten Sie folgende Zeichen und Wörter, welche Sie in der Bedienungsanleitung, auf dem Produkt und auf der Verpackung verwendet werden.

Nützliche Zusatz-Informationen zum Produkt

Dieser Hinweis warnt vor möglichen Schäden aller Art

Achtung – Gefährdung! Kann zu schweren Verletzungen oder zum Tod führen

→ = Bei Glasbruch nicht betreiben

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Produkt dient der Beleuchtung von Einfahrten, Durchgängen, Freiflächen, usw. Dank des Sensors kann die Beleuchtung automatisch oder nur bei Bedarf eingeschaltet werden. Das Produkt ist ausschließlich für den privaten Gebrauch im Haushalt und nicht für den kommerziellen Gebrauch bestimmt.

SICHERHEITSHINWEISE

Lesen Sie vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung sorgfältig durch. Sie enthält wichtige Hinweise zum Umgang mit dem Produkt.

Wenn Sie das Produkt an dritte Personen weiter reichen, händigen Sie diese Bedienungsanleitung mit aus.

- Halten Sie Kinder vom Produkt und der Verpackung fern. Das Produkt ist kein Spielzeug. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.

• Lebensgefahr durch Stromschlag! Vergewissern Sie sich stets, dass die Stromzufuhr vor der Montage oder anderen Tätigkeiten am Produkt unterbrochen ist. Sichern Sie den Schaltkasten gegen Wiedereinschalten durch Dritte, z. B. mit einem Warnschild.
• Prüfen Sie immer, ob die Netzspannung mit den Angaben auf dem Typenschild des Produkts übereinstimmt, bevor Sie das Produkt anschließen.
• Der Befestigungsuntergrund und die Befestigungs materialien müssen das Produkt sicher halten können. Im Zweifel wenden Sie sich an eine fachkundige Person.
• Warnung: Lebensgefahr durch Stromschlag! Achten Sie darauf, während der Bohrung der Löcher keine Wasser-, Strom- oder Telefonleitungen zu beschädigen. Verwenden Sie ein Leitungssuchgerät.
• Dieses Produkt entspricht der Schutzart IP54: Geschützt gegen das Eindringen von Staub zu gefährlichen und sensiblen Teilen. Spritzwassergeschützt. Produkt nicht in Wasser tauchen. Die IP-Schutzart ist nur bei ordnungsgemäß montiertem Produkt gewährleistet.
• Fassen Sie das Produkt nicht mit nassen oder feuchten Händen an.
• Achten Sie darauf, dass das Anschlusskabel nicht gespannt ist oder in Kontakt mit scharfen Gegenständen, Chemikalien oder Lösungsmitteln gerät.
• Überprüfen Sie regelmäßig die Anschlussleitung und den Netzstecker auf Beschädigungen.
• Zur Vermeidung von Gefährdungen darf eine beschädigte äußere flexible Leitung dieser Leuchte ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden.

Das Produkt entspricht der Schutzklasse I und muss somit an den Schutzleiter angeschlossen werden.

Lebensgefahr durch Stromschlag! Die unsachgemäße Verwendung, Bedienung oder Montage birgt das Risiko eines lebensgefährlichen Stromschlags. Das Produkt darf ausschließlich durch eine Elektrofachkraft angeschlossen werden!

Schauen Sie nicht direkt in den Lichtstrahl.

Leuchten Sie nicht anderen Personen ins Gesicht. Geschieht dies zu lange, kann durch Blaulichtanteile eine Netzhautgefährdung auftreten.

Das Sicherheitsglas ist nicht austauschbar. Bei beschädigtem Sicherheitsglas muss das Produkt entsorgt werden.

• Ein gefahrloser Betrieb ist nicht mehr möglich, wenn das Produkt sichtbare Beschädigungen aufweist. Wenn das Produkt beschädigt ist, muss es entsorgt oder repariert werden.
• Reparieren Sie das Produkt nicht selbst! Lassen Sie Reparaturen nur von einer Elektrofachkraft durchführen.
  • Die Lichtquelle dieser Leuchte ist nicht austauschbar. Wenn die Lebensdauer der Lichtquelle endet, muss die gesamte Leuchte ersetzt werden.
• Achtung! Zum Anschluss darf nur ein Anschlusskabel der Kategorie H05RN-F 3G 1 mm² oder höherwertig verwendet werden.

i PRODUKTBESCHREIBUNG

(siehe Seite 2)

1 LEDs

4 Halte-/Montagebügel

2 Feststellschrauben

5 Sensor

3 Anschlussleitung

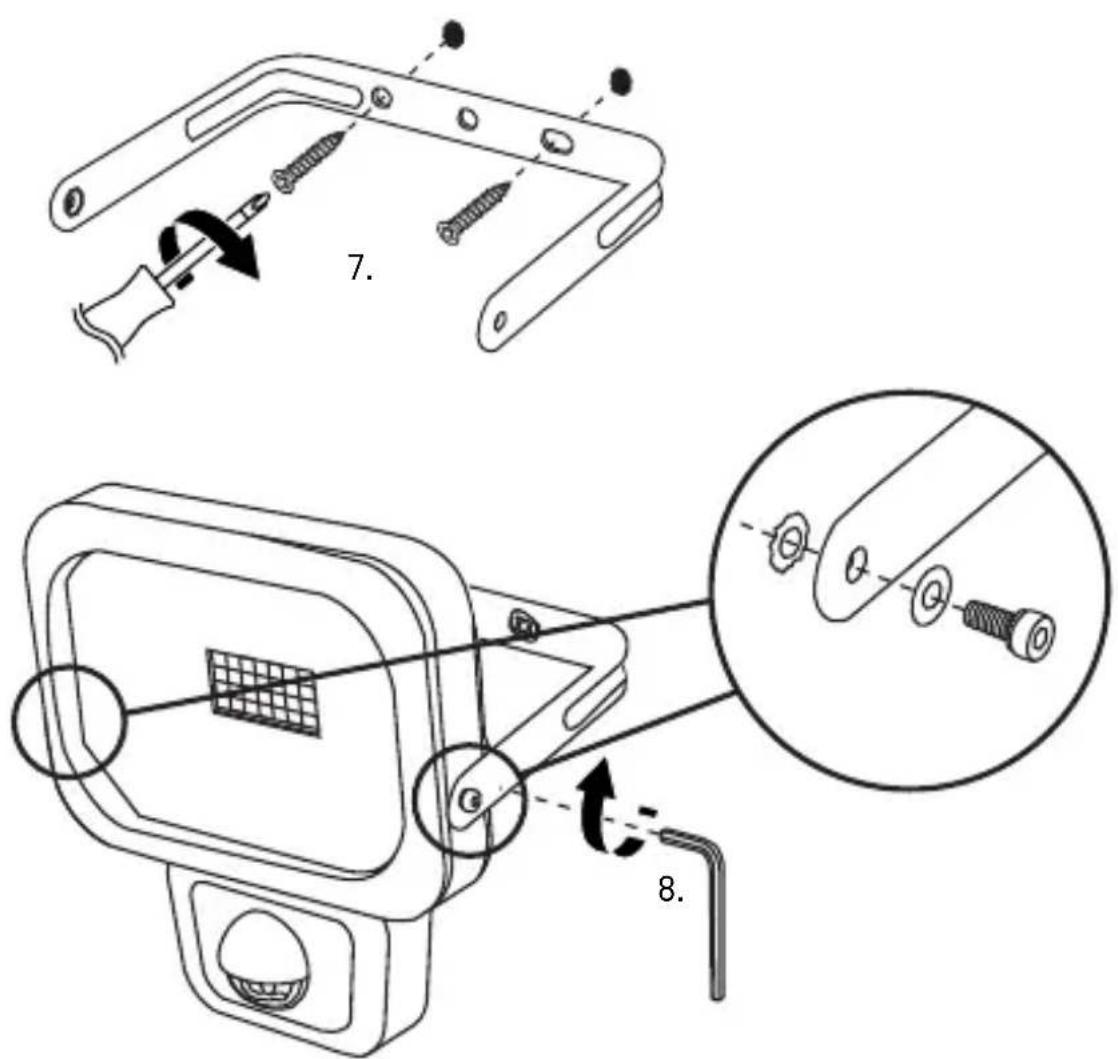

i MONTAGE

• Unterbrechen Sie die Spannungsversorgung zum Kabel direkt am Schaltkasten und sichern Sie diesen gegen Wiedereinschalten durch Dritte.
• Wählen Sie eine geeignete Montageposition für das Produkt.

Hinweise:

Andere Lichtquellen (z. B. Laternen) können die Funktion des Sensors beeinträchtigen. Montieren Sie das Produkt nicht unmittelbar im Wirkungsraum anderer Leuchtquellen.

Die Befestigungslöcher im Bügel besitzen einen Durchmesser von 5 mm. Wählen Sie passendes Montagematerial aus.

Die Montagematerialien sind nicht mitgeliefert. Als Beispiel wird in dieser Anleitung die Montage mit 2 Schrauben und 2 Dübeln gezeigt. Je nach Bedarf können Sie andere Montagematerialien verwenden.

AUS

1.

3.

2.

4.

5.

6.

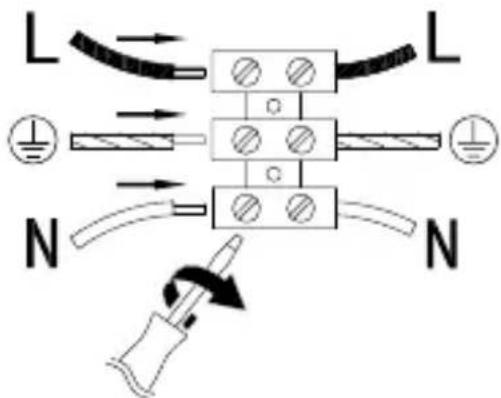

- Schließen Sie die Adern entsprechend den Markierungen an:

L Phase (braun)

Erdung (gelb-grün)

N Neutral (blau)

L L N N

- Stellen Sie die Spannungs versorgung wieder her.

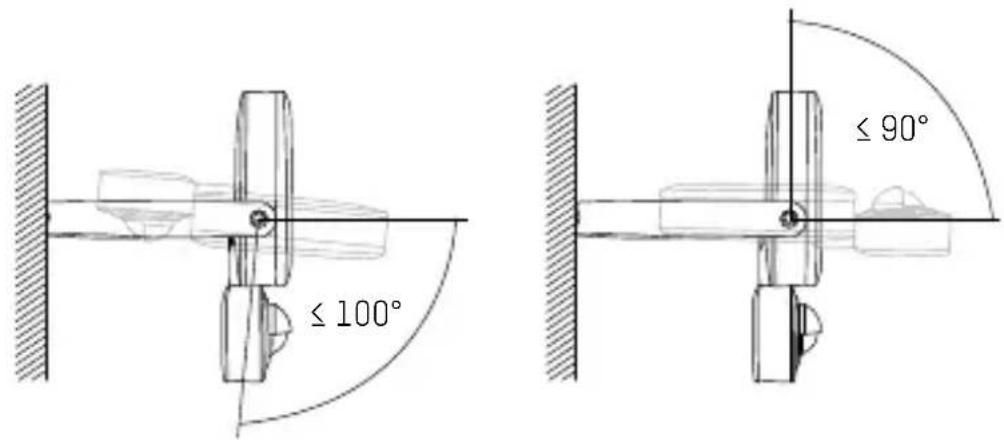

SCHEINWERFER EINSTELLEN

- Lösen Sie die Feststellschrauben.

- Stellen Sie den gewünschten Winkel des Scheinwerfers ein (-100° bis +90°).

- Ziehen Sie die Feststellschrauben mit einem Innen sechs kantschlüssel fest.

SENSOR EINSTELLEN

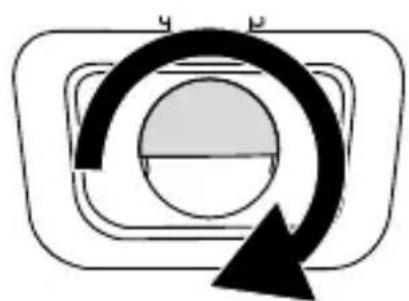

• Drehen Sie die Sensorabdeckung um 180°.

• Leuchtdauer nach einer Aktivierung: 10±5 Sekunden bis 5±1 Minuten

Hinweis: Bei jeder Sensorregistrierung verlängert sich die Leuchtdauer um die eingestellte Zeit.

- Lichtverhältnisse, bei denen der Sensor sensitiv ist (0 bis 2000 lx).

Tags und nachts aktiviert

Nur nachts aktiviert

• Drehen Sie den Drehregler bis zum Anschlag im Uhrzeigersinn.
• Warten Sie, bis die Lichtverhältnisse vorherrschen, bei denen der Sensor sensitiv sein soll.
• Während sich eine andere Person vor dem Sensor bewegt, drehen Sie den Drehregler langsam entgegen dem Uhrzeigersinn, bis sich das Produkt einschaltet.
• Drehen Sie die Sensorabdeckung um 180° in die obere Position.
• Richten Sie bei Bedarf den Sensor nach links oder rechts aus.

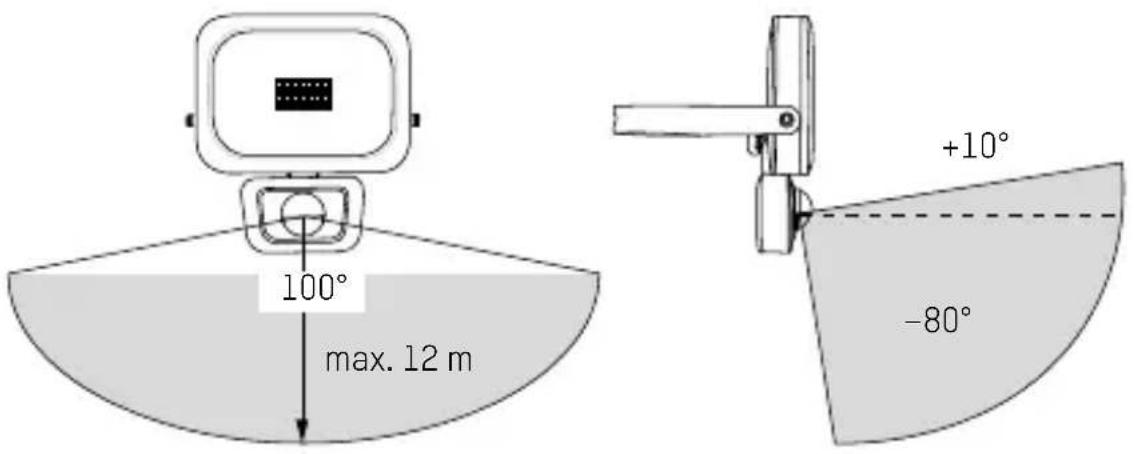

ERFASSUNGSBEREICH

100° max. 12 m +10° -80°

Hinweis: Der Sensor reagiert empfindlicher auf Bewegungen quer zu seinem Sensorfeld.

REINIGUNG

• Unterbrechen Sie vor jeder Reinigung die Spannungs versorgung zum Produkt direkt am Schaltkasten. Sichern Sie das Produkt vor unbeabsichtigtem Wiedereinschalten, indem Sie ein Hinweisschild am Schaltkasten positionieren.
• Zur Reinigung verwenden Sie lediglich ein weiches, trockenes oder leicht feuchtes Tuch (gegebenenfalls unter Zugabe von etwas mildem Geschirrspülmittel). Verwenden Sie zur Reinigung auf keinen Fall Scheuer- oder Lösungsmittel.

TECHNISCHE DATEN

Modell	1600-0283:WFL800S	1600-0284:WFL1600S	1600-0285:WFL2400S
Anschlussspannung 220-240 V~, 50/60 Hz
Leistung in Watt 10 W 20 W 30 W
IP-Schutzart IP54 (spritzwassergeschützt)
IK-Schutzart IK05
Schutzklasse I
Leuchtmitteltyp LED
Farbtemperatur 5000 K
Farbwiedergabeindex (CRI) >80 Ra
Nennlichtstrom 900 lm 1800 lm 2700 lm
Maximale Projektionsfläche 250 cm ^2		420 cm ^2	585 cm ^2
Montageort Innen und außen
Montagehöhe max. 3 m
Sensor-Reichweite max. 12 m
Sensor-Erfassungswinkel Horizontal: 100°Vertical: +10° bis -80°
Betriebstemperatur t _a -20 bis +50 °C
Abmessungen Glas(B x H x T) – ca.	124 x90 x4 mm	177 x127 x4 mm	201 x146 x4 mm
Abmessungen mit Bügel (B xH x T) – ca.	147 x166 x42 mm	202 x205 x34 mm	231 x252 x41 mm
Gewicht - ca.	0,51 kg	0,88 kg	1,31 kg

ENTSORGUNG

Entsorgen Sie die unbrauchbare Leuchte gemäß den gesetzlichen Bestimmungen. Die Kennzeichnung „Mülltonne“ weist darauf hin, dass Elektrogeräte in der EU nicht mit dem normalen Haushaltsmüll entsorgt werden dürfen. Benutzen Sie die Rückgabe- und Sammelsysteme in Ihrer Gemeinde oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde.

Damit erfüllen Sie Ihre gesetzlichen Pflichten und leisten Ihren Beitrag zum Umweltschutz.

HAFTUNGSAUSSCHLÜSSE

Die in dieser Bedienungsanleitung enthaltenen Informationen können ohne Vorankündigung geändert werden. ANSMANN übernimmt keine Haftung für direkte, indirekte, zufällige oder sonstige Schäden oder Folgeschäden, die durch unsachgemäße Handhabung oder durch Missachtung der in dieser Bedienungsanleitung enthaltenen Informationen entstehen. Bei falscher Verwendung des Produktes übernehmen wir keine Haftung und gewähren keine Gewährleistungs- oder Garantieansprüche.

GARANTIEHINWEIS

Auf das Produkt bieten wir eine zehnjährige Garantie. Bei Schäden am Produkt, die infolge Nichtbeachtung der Bedienungsanleitung entstehen, kann keine Garantie gewährt werden.

Ihr gesetzlicher Gewährleistungsanspruch wird hierdurch nicht beeinträchtigt.

Unsere Garantiebestimmungen finden Sie online unter www.ansmann.de

1600-0283 1600-0284

Das Produkt entspricht den Anforderungen der EU-Richtlinien.

1600-0285
