Tuotetyyppi	Seinävalaisin liiketunnistimella
Merkki	Ansmann
Malli	WFL1600S
Teho	20 W
Syöttöjännite	220-240 V~, 50/60 Hz
Valaistustyyppi	Integroitu LED, ei vaihdettavissa
Värilämpötila	5000 K (päivänvalo)
Värintoistoindeksi (CRI)	>80 Ra
Valovirta	1800 lm
Suojausluokka	IP54 (pöly- ja roiskevesisuojattu)
Iskunkestävyysluokka	IK05
Suojaluokka	I (vaatii maadoituksen)
Lasin mitat (P x K x S)	177 x 127 x 4 mm
Mitat jalustalla (P x K x S)	202 x 205 x 34 mm
Paino	0,88 kg
Tunnistimen kantama	12 m enintään
Havaitsemiskulma	100° vaakasuora, +10° - -80° pystysuora
Asennuskorkeus max.	3 m
Käyttölämpötila	-20 °C - +50 °C
Säädöt	Valaistuksen kesto (10 s - 5 min), valoisuuden kynnysarvo (0-2000 luksia)
Lasimateriaali	Turvalasi, ei vaihdettavissa
Takuu	10 vuotta
Käyttö	Sisä- ja ulkokäyttö

Usein kysytyt kysymykset - WFL1600S ANSMANN

Kuinka asentaa Ansmann WFL1600S -valaisin?

Katkaise ensin sähkövirta. Kiinnitä asennusjalusta lujalle pinnalle sopivilla ruuveilla ja tulpilla (eivät sisälly toimitukseen). Kytke johdot merkintöjen mukaan: L (vaihe, ruskea), N (nolla, sininen) ja maa (kelta/vihreä). Kytke virta takaisin asennuksen jälkeen.

Kuinka säätää tunnistimen valaistuksen kestoa?

Käännä tunnistimen kansi 180° päästäksesi säätönuppiin. Käännä nuppia '+' -symbolia kohti pidempään aikaan (enintään 5 minuuttia) tai '-' -symbolia kohti lyhyempään aikaan (10 sekuntia). Jokainen havainto pidentää säädettyä aikaa.

Kuinka säätää valoisuuden kynnysarvoa, jotta tunnistin aktivoituu vain yöllä?

Käännä tunnistimen säätönuppia myötäpäivään, kunnes se naksahtaa. Odota kunnes pimeä laskeutuu, ja kuljeta henkilö tunnistimen ohi. Käännä nuppia hitaasti vastapäivään, kunnes lamppu syttyy.

Mitä tehdä, jos tunnistin ei havaitse liikkeitä?

Tarkista, ettei tunnistin ole peitetty ja että lamppu saa virtaa oikein. Varmista, että valoisuuden kynnysarvo on sopiva (jos liian korkea, tunnistin ei aktivoidu päivänvalossa). Siirrä lähellä olevia valonlähteitä, jotka saattavat häiritä.

Voinko vaihtaa LEDin, jos se ei enää toimi?

Ei, valonlähde on integroitu eikä vaihdettavissa. Jos LED on viallinen, koko valaisin on vaihdettava.

Kuinka puhdistaa WFL1600S -valaisin?

Katkaise sähkövirta ennen puhdistusta. Käytä pehmeää, kuivaa tai hieman kosteaa liinaa (tarvittaessa miedolla astianpesuaineella). Älä koskaan käytä hankaavia aineita tai liuottimia.

Mikä asennuskorkeus on suositeltava?

Suurin asennuskorkeus on 3 metriä. Parhaan havaitsemisen saavuttamiseksi asenna valaisin noin 2-3 metrin korkeuteen.

Soveltuuko valaisin ulkokäyttöön?

Kyllä, IP54-suojausluokan ansiosta se on suojattu pölyltä ja roiskevedeltä. Sitä voidaan käyttää ulkona, mutta sitä ei saa upottaa veteen.

Mikä on Ansmannin tarjoama takuu?

Ansmann myöntää tuotteelle 10 vuoden takuun edellyttäen, että käyttöohjeita noudatetaan. Väärinkäytöstä johtuvat vahingot eivät kuulu takuun piiriin.

Mitä tehdä, jos turvalasi on rikki?

Turvalasia ei voi vaihtaa. Jos lasi on vaurioitunut, tuote on hävitettävä paikallisten elektroniikkajätemääräysten mukaisesti.

KÄYTTÖOHJE WFL1600S ANSMANN

Toimituksen sisältö 91

Merkkien selitykset....92

Tarkoituksenmukainen käyttö....92

Turvallisuusohjeet 92

Tuotteen osat....94

Asennus....94

Liitäntä....96

Tekniset tiedot....100

Hävittäminen 101

VASTUUVAPAUSLAUSEKKEET....101

TAKUU 101

TOIMITUKSEN SISÄLTÖ

1 x Seinävalaisin anturilla

1 x Käyttöohje

Pura tuote ensin pakkauksesta ja tarkista, että toimitus sisältää kaikki osat ja ne ovat moitteettomassa kunnossa. Älä käytä vaurioitunutta tuotetta.

Jos havaitset tuotteessa vaurioita, ota yhteyttä jälleenmyyjään.

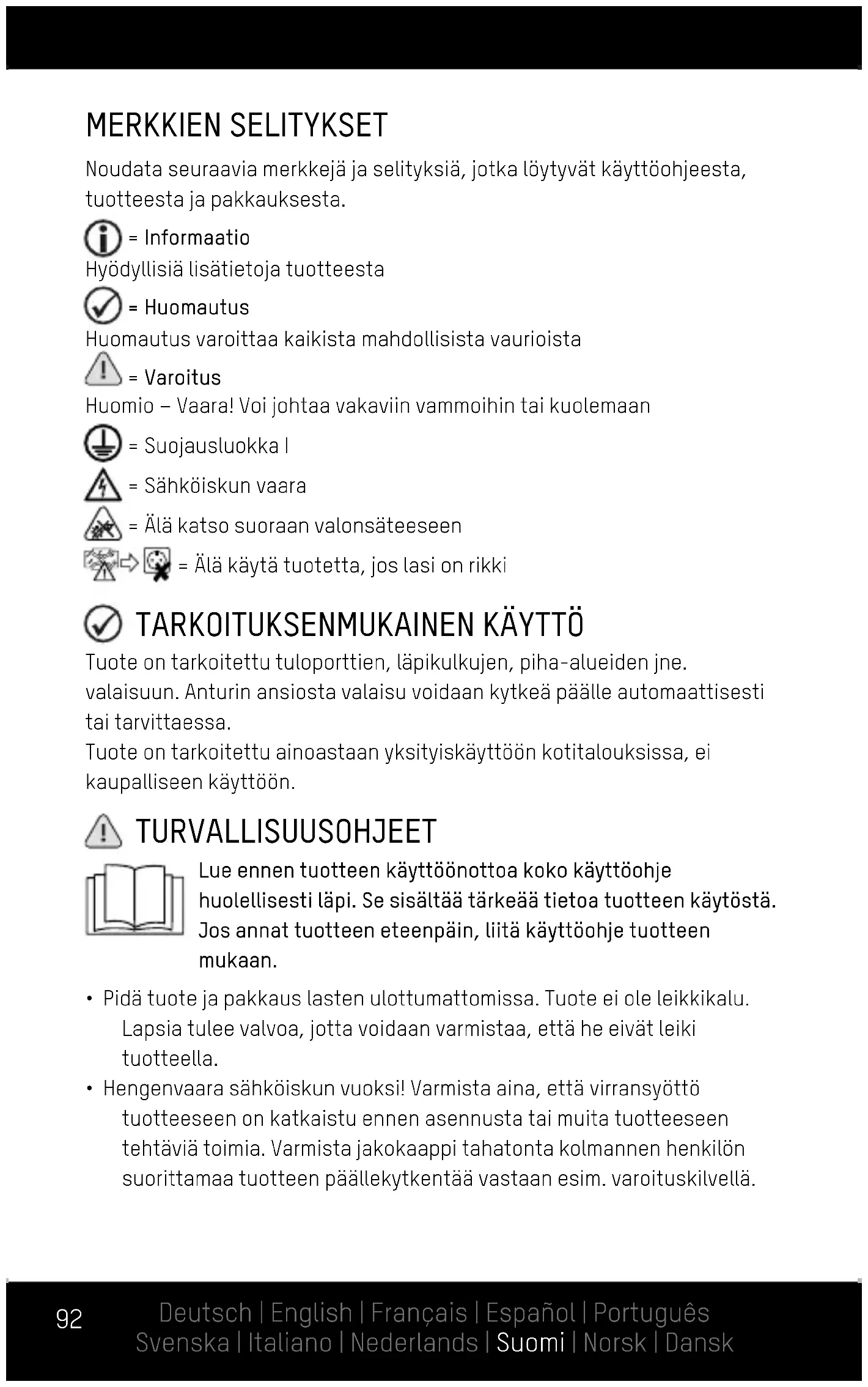

MERKKIEN SELITYKSET

Noudata seuraavia merkkejä ja selityksiä, jotka löytyvät käyttöohjeesta, tuotteesta ja pakkauksesta.

i = Informaatio

Hyödyllisiä lisätietoja tuotteesta

√ = Huomautus

Huomautus varoittaa kaikista mahdollisista vaurioista

! = Varoitus

Huomio – Vaara! Voi johtaa vakaviin vammoihin tai kuolemaan

⊥ = Suojausluokka l

△ = Sähköiskun vaara

= Älä katso suoraan valonsäteeseen

= Älä käytä tuotetta, jos lasi on rikki

TARKOITUKSENMUKAINEN KÄYTTÖ

Tuote on tarkoitettu tuloporttien, läpikulkujen, piha-alueiden jne.

valaisuun. Anturin ansiosta valaisu voidaan kytkeä päälle automaattisesti tai tarvittaessa.

Tuote on tarkoitettu ainoastaan yksityiskäyttöön kotitalouksissa, ei kaupalliseen käyttöön.

! TURVALLISUUSOHJEET

Lue ennen tuotteen käyttöönottoa koko käyttöohje huolellisesti läpi. Se sisältää tärkeää tietoa tuotteen käytöstä. Jos annat tuotteen eteenpäin, liitä käyttöohje tuotteen mukaan.

- Pidä tuote ja pakkaus lasten ulottumattomissa. Tuote ei ole leikkikalu. Lapsia tulee valvoa, jotta voidaan varmistaa, että he eivät leiki tuotteella.

- Hengenvaara sähköiskun vuoksi! Varmista aina, että virransyöttö tuotteeseen on katkaistu ennen asennusta tai muita tuotteeseen tehtäviä toimia. Varmista jakokaappi tahatonta kolmannen henkilön suorittamaa tuotteen päällekytkentää vastaan esim. varoituskilvellä.

• Tarkista aina, että verkkojännite vastaa tuotteen tyyppikilvessä mainittuja tietoja ennen tuotteen kytkemistä sähköverkkoon.
• Asennuspinnan ja -materiaalien täytyy kestää tuotteen paino. Epävarmoissa tilanteissa käänny ammattilaisen puoleen.
• Varoitus: Hengenvaara sähköiskun vuoksi! Huolehdi reikiä poratessasi, että et vaurioita vesi-, sähkö- tai muita johtoja. Käytä johdonhakulaitetta tähän tarkoitukseen.
• Tuote vastaa kotelointiluokkaa IP54: Vaaralliset ja herkät osat on suojattu pölyltä. Roiskevesisuojattu. Tuotetta ei saa upottaa veteen. IP-kotelointiluokka taataan vain asianmukaisesti asennetussa tuotteessa.
• Älä koske tuotteeseen märin tai kostein käsin.
• Huomioi, että liitäntäjohtoa ei ole vedetty liian kireälle tai se ei joudu kosketuksiin terävien esineiden, kemikaalien tai liuotusaineiden kanssa.
• Tarkista liitäntäjohto ja pistoke säännöllisesti vaurioiden varalta.
• Jos valaisimen johdon joustava kuori vaurioituu, sen saa vaihtaa uuteen vain valmistaja, tämän valtuuttama huoltopalvelu tai muu tehtävään pätevä henkilö vaaratilanteiden välttämiseksi.

Tuote vastaa suojausluokkaa l, joten se täytyy liittää suojajohtimeen.

Hengenvaara sähköiskun vuoksi! Hengenvaarallisen sähköiskun vaara asiaankuulumattoman käytön tai asennuksen vuoksi. Tuotteen saa liittää ainoastaan sähköalan ammattilainen!

Älä katso suoraan valonsäteeseen. Älä valaise toisia henkilöitä suoraan kasvoihin. Pitkäkestoisessa valaisussa sinisen valon osuus voi vaurioittaa verkkokalvoa.

Turvalasia ei voi vaihtaa uuteen. Turvalasin vaurioituessa tuote täytyy hävittää.

• Jos tuotteessa on näkyviä vaurioita, vaaraton käyttö ei ole enää mahdollista. Jos tuote on vaurioitunut, se täytyy hävittää tai korjauttaa.

• Älä yritä itse korjata tuotetta! Korjauta tuote vain sähköalan ammattilaisella.

• Valaisimen valonlähdettä ei voi vaihtaa uuteen. Kun valonlähde on tullut elinkaarensa päähän, koko valaisin täytyy vaihtaa uuteen.

• Huomio! Liitäntään saa käyttää vain luokkaan H05RN-F 3G 1 mm ^2 kuuluvaa tai korkeampitasoista liitäntäjohtoa.

i TUOTTEEN OSAT

(katso sivu 2)

1 Ledit

4 Kiinnitys-/asennussanka

2 Kiinnitysruuvit

5 Anturi

3 Liitäntäjohto

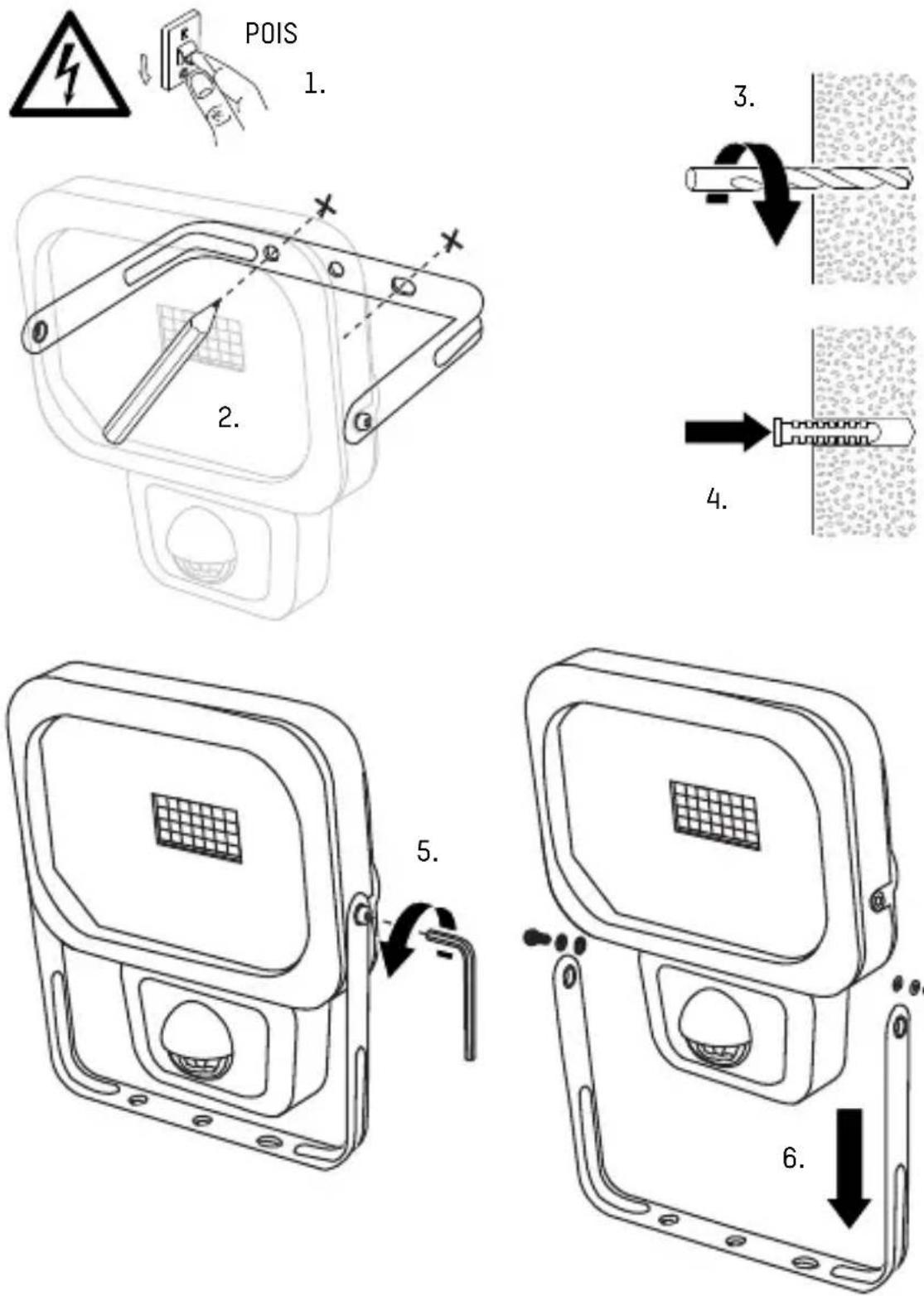

ASENNUS

• Katkaise jännitteensyöttö johtoon jakokaapista ja varmista se kolmansien henkilöiden suorittamaa tahatonta päällekytkemistä vastaan.
• Valitse tuotteelle sopiva asennusasento.

Huomautus:

Muut valonlähteet (esim. katuvalot) voivat heikentää anturin toimintaa. Älä asenna tuotetta muiden valonlähteiden välittömään läheisyyteen.

Sangassa olevien kiinnitysreikien halkaisija on 5 mm. Valitse sopivat asennustarvikkeet.

Asennustarvikkeet eivät sisälly toimitukseen. Käyttöohje sisältää esimerkin asennuksesta 2 ruuvilla ja 2 tulpalla. Tarvittaessa asennuksessa voidaan käyttää muita asennustarvikkeita.

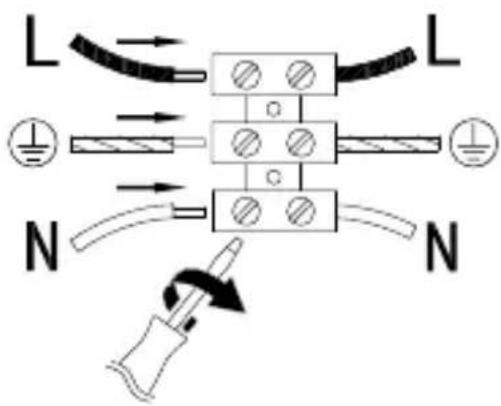

- Liitä johtimet merkintöjen mukaisesti:

L Vaihe (ruskea)

Maadoitus

(keltainen- vihreä)

N Neutraali (sininen)

- Kytke jännitteensyöttö jälleen päälle.

L L N N

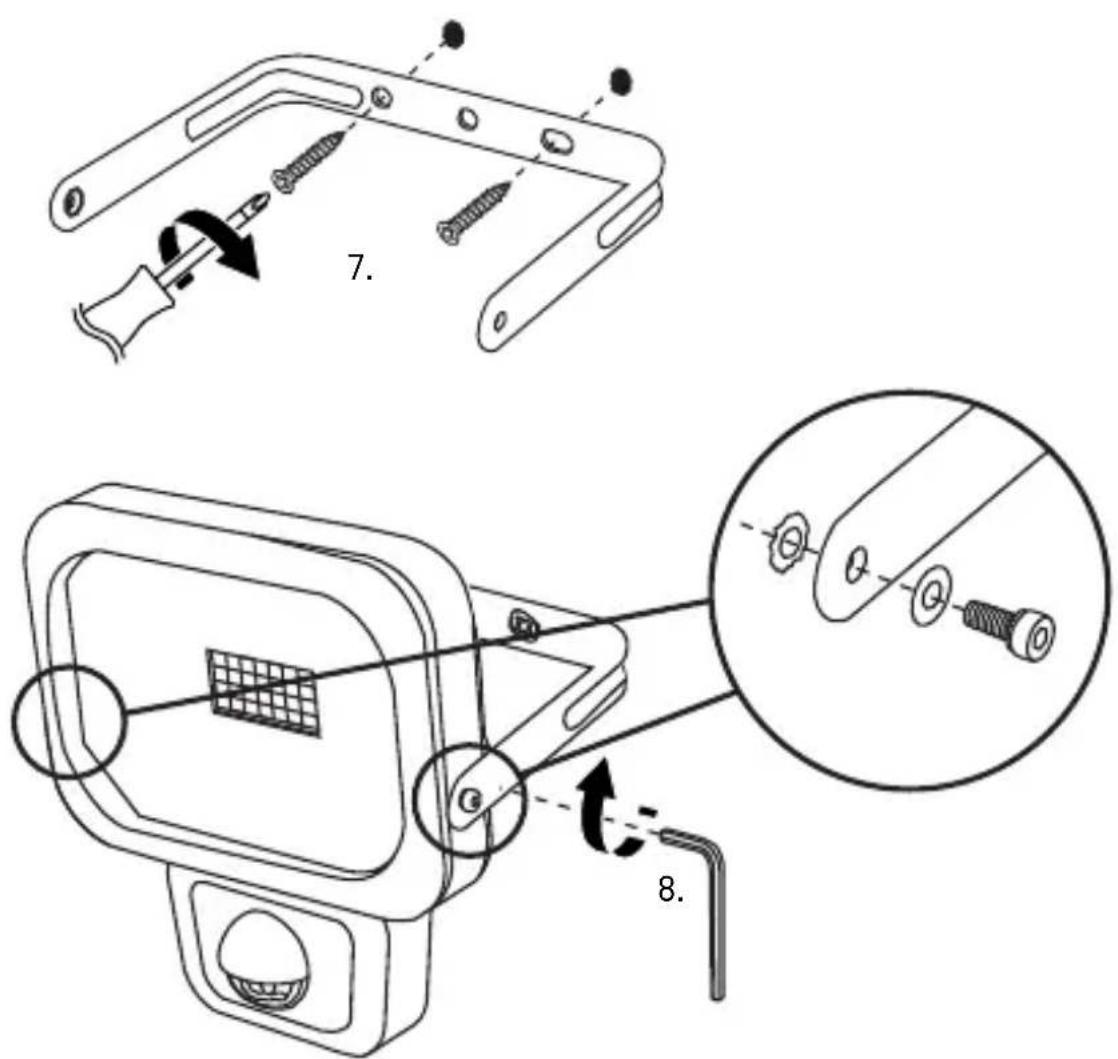

- Löysää kiinnitysruuveja.

- Kiristä kiinnitysruuvit kuusiokoloavaimella.

ANTURIN ASETTAMINEN

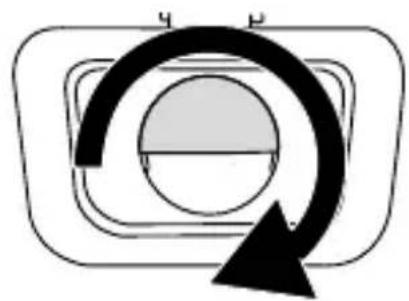

- Käännä anturin suojaa 180°.

- Valaisuaika aktivoinnin jälkeen: 10±5 sekuntia – 5±1 minuuttia

Lyhyempi valaisuaika

Huomautus: Anturin rekisteröinti pidentää valaisuaikaa säädetyn ajan verran.

- Valaistusolot, joissa anturi on herkkä (0–2000 lx).

Päivin ja öisin aktivoitu

Vain öisin aktivoitu

• Käännä kääntösäädintä myötäpäivään vasteeseen asti.
• Odota, kunnes sellaiset valaistusolot vallitsevat, joissa anturi reagoi herkästi.
• Toisen henkilön liikkuessa anturin edessä käännä kääntösäädintä hitaasti vastapäivään, kunnes tuote kytkeytyy päälle.
• Käännä anturin suojaa 180° yläasentoon.

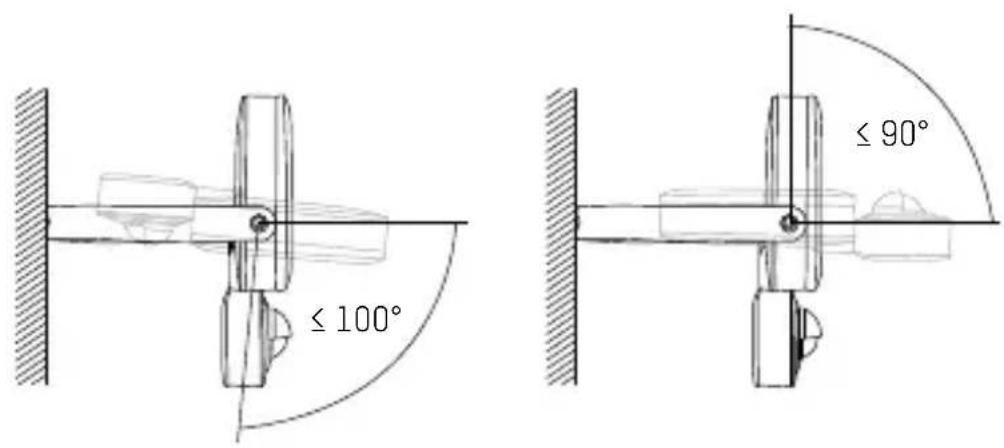

• Suuntaa anturi tarvittaessa vasemmalle tai oikealle.

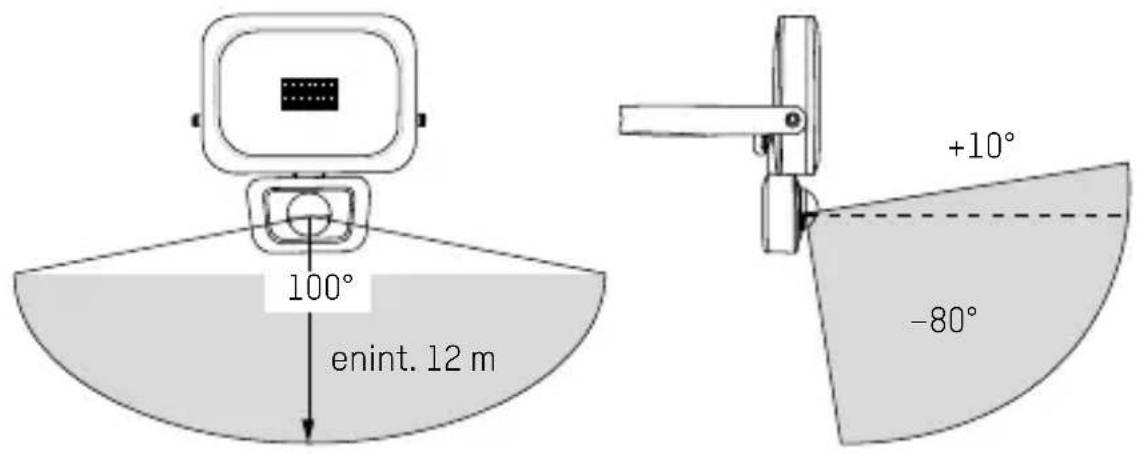

TUNNISTUSALUE

100° enint. 12 m +10° -80°

Huomautus: anturi reagoi herkemmin liikkeisiin, jotka tulevat poikittain tunnistusalueelle.

PUHDISTUS

• Katkaise jännitteensyöttö tuotteeseen jakokaapista ennen puhdistusta. Varmista tuote tahatonta päällekytkentää vastaan asettamalla varoituskilpi jakokaapin viereen.
• Puhdista tuote vain pehmeällä, kuivalla tai hieman kostutetulla liinalla (tarvittaessa miedolla astianpesuaineella). Älä käytä puhdistukseen hankaus- tai liuotinaineita.

TEKNISET TIEDOT

Malli	1600-0283:WFL800S	1600-0284:WFL1600S	1600-0285:WFL2400S
Liitäntäjännite 220–240 V~, 50/60 Hz
Teho 10 W 20 W 30 W
IP-luokitus IP54 (roiskevesisuojattu)
IK-luokitus IK05
Suojausluokka I
Valonlähde LED
Värilämpötila 5000 K
Värintoistoindeksi (CRI) > 80 Ra
Nimellinen valovirta 900 lm 1800 lm 2700 lm
Suurin projektiopinta 250 cm	^2	420 cm ^2	585 cm ^2
Asennuspaikka Sisä- ja ulkotilat
Asennuskorkeus enint. 3 m
Anturin kantama	enint. 12 m
Anturin tunnistuskulma	Vaakasuora: 100°Pystysuora: +10°– -80°
Käyttölämpötila ta	-20 – +50 °C
Lasin mitat(L x K x S) – n.	124 x90 x4 mm	177 x127 x4 mm	201 x146 x4 mm
Mitat sis. sangan (L x K x S) – n.	147 x166 x42 mm	202 x205 x34 mm	231 x252 x41 mm
Paino - n.	0,51 kg	0,88 kg	1,31 kg

HÄVITTÄMINEN

Hävitä käytöstä poistettu valaisin lainsäädännön mukaisesti. Jäteastia-merkintä tarkoittaa, että EU-maissa sähkölaitteita ei saa hävittää talousjätteen mukana. Käytä hyväksesi kunnan järjestämiä palautus- ja keräysjärjestelmiä tai käänny jälleenmyyjän puoleen, jolta olet hankkinut tuotteen.

Näin täytät lailliset velvollisuutesi ja säästät ympäristöä.

Käyttöohjeen sisältämät tiedot voidaan muuttaa ilman ennakkoilmoitusta. ANSMANN ei ota vastuuta suorista, epäsuorista, satunnaisista tai muista vaurioista ja välillisistä vaurioista, jotka johtuvat tuotteen asiattomasta käytöstä tai käyttöohjeen noudattamatta jättämisestä. Tuotteen virheellisestä käytöstä emme ota vastuuta, ja kaikki takuuvaatimukset raukeavat.

TAKUU

Myönnämme tuotteelle 10 vuoden takuun. Käyttöohjeen laiminlyömisestä johtuville vaurioille tuotteessa emme myönnä takuuta.

Tämä ei rajoita lakisääteistä takuuta.

Onze garantiebepalingen vindt u online op www.ansmann.de

1600-0283 1600-0284

Tuote vastaa EU-direktiivien vaatimuksia.

1600-0285
