MANUAL DE UTILIZADOR WG268E WORX

7. AZIONAMENTO E ARRESTO

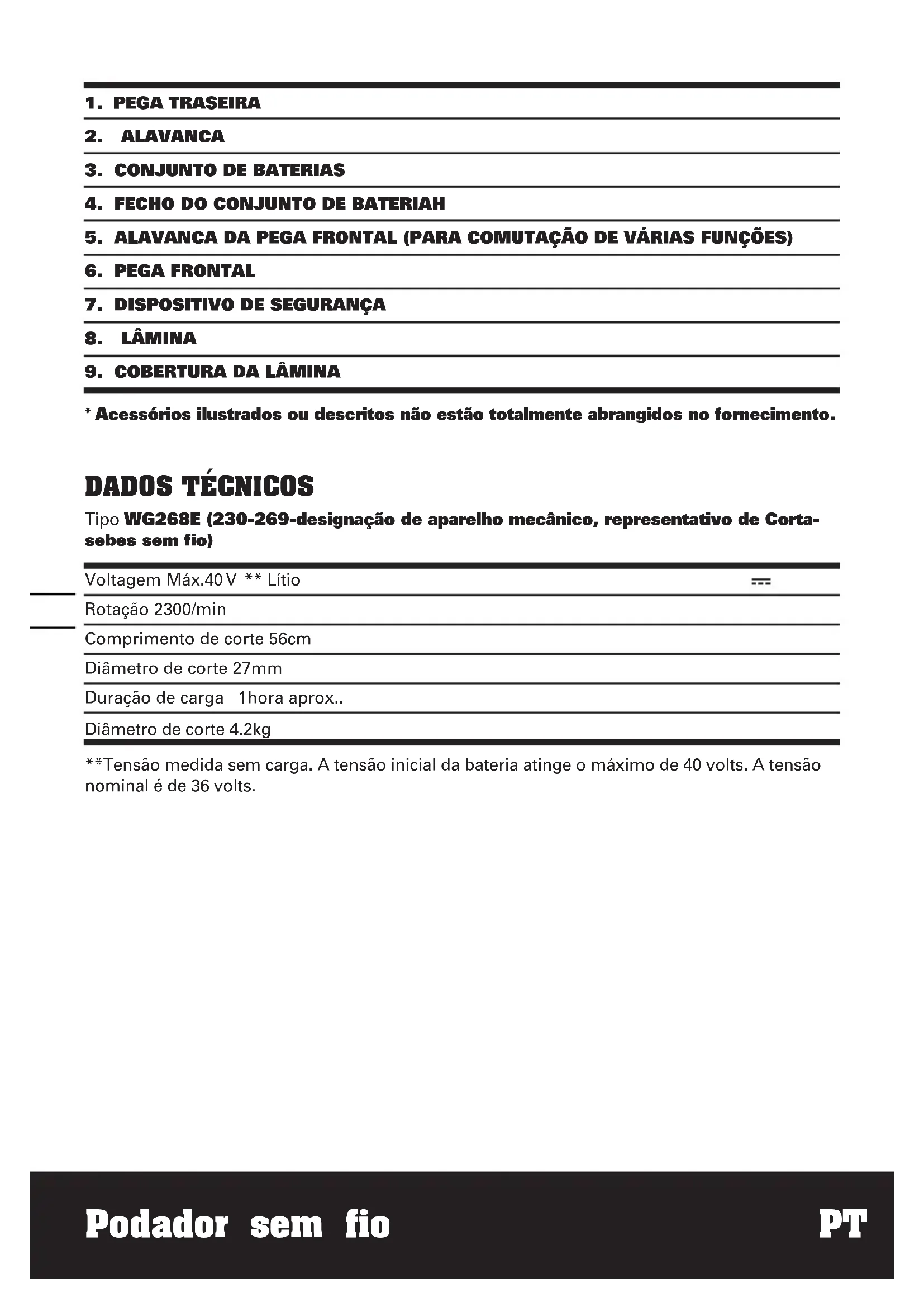

Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.

Tipo WG268E (230-269-designação de aparelho mecânico, representativo de Corta- sebes sem fio) Voltagem Máx.40 V ** Lítio Rotação 2300/min Comprimento de corte 56cm Diâmetro de corte 27mm Duração de carga 1hora aprox.. Diâmetro de corte 4.2kg **Tensão medida sem carga. A tensão inicial da bateria atinge o máximo de 40 volts. A tensão nominal é de 36 volts.Podador sem fio PT

DADOS SOBRE RUÍDOS E VIBRAÇÕES Pressão de som avaliada 80dB(A) Potência de som avaliada 94dB(A)

3.0dB(A) Use protecção de ouvidos quando a pressão for superior a 80dB(A) Vibração típica a

<2.5m/s² Instabilidade K=1.5m/s² AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada, dependendo dos exemplos seguintes e de outros modos de utilização: A ferramenta estar em boas condições e bem conservada. A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições. A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções. Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequada- mente utilizada. AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização devem ter em conta todas as partes do ciclo de operação, como tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizan- do o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante o período total de trabalho. Como minimizar o seu risco de Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável) Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração. Evite utilizar ferramentas a temperaturas de 10

C ou inferior. Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibra- ção ao longo de vários dias. ACESSÓRIOS Cobertura da lâmina 1 Carregador (WA3735) 1 Dispositivo de segurança 1 Conjunto de baterias (WA3536) 1 Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Utilize acessórios de boa qualidade e de marca conhecida. Escolha os acessórios de acordo com o trabalho que tenciona executar. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar.Podador sem fio PT

ATENÇÃO! Leia atentamente as seguintes instruções. A não observância destas instruções pode causar choque eléctrico, incêndio e/ou lesões graves. Guarde estas instruções para referência futura. Os termos “ferramenta eléctrica” utilizados em todos os avisos constantes destas instruções referem-se à sua ferramenta eléctrica accionada por corrente eléctrica (com cabo de alimentação) ou ferramenta eléctrica accionada por bateria (sem cabo de alimentação).

1) LOCAL DE TRABALHO

a) Mantenha o local de trabalho limpo e bem arrumado. Áreas com pouca iluminação e desordenadas podem provocar acidentes. b) Não utilize o aparelho em locais onde existam líquidos, gases ou poeiras inflamáveis e onde exista o risco de explosão. As ferramentas eléctricas produzem faíscas que podem inflamar poeiras ou gases.

Mantenha as pessoas e particularmente as crianças afastadas da ferramenta eléctrica durante o seu funcionamento. Qualquer distracção pode fazê-lo perder o controlo do berbequim.

A ficha do berbequim deve encaixar bem na tomada de alimentação. Nunca modifique fichas, seja de que maneira for. Não utilize nenhuma ficha de adaptação com ferramentas eléctricas que tenham ligação à terra. Fichas não modificadas e tomadas de corrente adequadas reduzem o risco de choque eléctrico b) Evite o contacto do corpo com superfícies ligadas à terra como tubos, aquecedores, fogões e frigoríficos. Existe um aumento do risco de choque eléctrico se o seu corpo estiver em contacto com a terra ou a massa. c) Não exponha este equipamento à chuva ou humidade. A infiltração de água num aparelho eléctrico aumenta o risco de choque eléctrico.

Não maltrate o cabo de alimentação. Nunca utilize o cabo para transportar, puxar ou desligar o aparelho da tomada de corrente. Mantenha o cabo afastado de fontes de calor, óleos, arestas afiadas ou peças em movimento. Cabos danificados ou enredados aumentam o risco de choque eléctrico. e) Quando trabalhar com uma ferramenta eléctrica ao ar livre, use um cabo de extensão adequado para utilização no exterior. A utilização de um cabo adequado para uso exterior reduz o risco de choque eléctrico. f) Se não puder evitar a utilização de uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida contra corrente residual. A utilização de um dispositivo com protecção contra corrente residual reduz o risco de choque eléctrico.

Esteja atento, observe o que está a fazer e seja prudente sempre que trabalhar com uma ferramenta eléctrica. Não utilize nunca uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção quando se utiliza uma ferramenta eléctrica pode causar lesões graves. b) Utilize equipamentos de segurança. Use sempre óculos de protecção. Equipamentos de segurança, tais como máscaras protectoras, sapatos de sola antiderrapante, capacetes ou protecções auriculares devidamente utilizados reduzem o risco de lesões. c) Evite o arranque acidental da ferramenta. Certifique-se de que o comutador de alimentação está desligado antes de ligar a ferramenta à fonte de alimentação e/ou à bateria, antes de pegar nela ou antes de a transportar. Se mantiver o dedo no interruptor ou accionar o aparelho enquanto este estiver ligado podem ocorrer acidentes.Podador sem fio PT

d) Remova quaisquer chaves de ajuste ou de porcas antes de ligar a ferramenta eléctrica. Chaves de porcas ou de ajuste fixadas a peças móveis do berbequim podem causar lesões. e) Não exceda as suas próprias capacidades. Mantenha sempre o corpo em posição firme e de equilíbrio, o que lhe permite controlar melhor a ferramenta eléctrica em situações imprevistas. f) Use roupa apropriada. Não use vestuário solto ou artigos de joalharia. Mantenha o cabelo, vestuário e luvas afastados de peças em movimento. Roupas soltas, artigos de joalharia ou cabelos compridos podem ser agarrados por peças em movimento. g) Se forem fornecidos dispositivos para a montagem de unidades de extracção ou recolha de resíduos, Assegure-se de que são montados e utilizados adequadamente. A utilização destes dispositivos pode reduzir os perigos relacionados com a presença de resíduos.

4) UTILIZAÇÃO E MANUTENÇÃO DA

FERRAMENTA ELÉCTRICA

a) Não force a ferramenta. Utilize a ferramenta eléctrica apropriada para cada aplicação. A utilização da ferramenta eléctrica apropriada executa o trabalho de forma melhor e mais segura, à velocidade para a qual foi concebida. b) Não utilize esta ferramenta se o interruptor estiver deficiente, não ligando ou desligando. Qualquer ferramenta eléctrica que não possa ser controlada pelo interruptor é perigosa e deve ser reparada. c) Desligue a ficha da fonte de alimentação e/ou remova a bateria da ferramenta antes de proceder a quaisquer ajustes, antes de mudar de acessórios ou antes de guardar a ferramenta. Estas medidas de segurança preventivas reduzem o risco de activação acidental da ferramenta. d) Quando não estiver a usar a ferramenta eléctrica, guarde-a fora do alcance das crianças e não deixe que esta seja utilizada por pessoas que não a conheçam, nem tenham lido as instruções.As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes. e) Faça a manutenção de ferramentas eléctricas. Verifique quaisquer desalinhamentos, encaixes de peças móveis, quebras e outras condições que possam afectar o funcionamento. Se esta ferramenta estiver avariada, mande-a reparar antes a utilizar. Muitos acidentes são causados pela manutenção deficiente de ferramentas eléctricas.

Mantenha as ferramentas de corte limpas e afiadas. As ferramentas de corte com manutenção adequada e arestas de corte afiadas têm menos probabilidades bloquear e são mais fáceis de controlar. g) Utilize a ferramenta eléctrica, acessórios, brocas, etc. em conformidade com estas instruções e da forma prevista para este tipo específico de ferramenta, tendo em conta as condições presentes e o trabalho a executar. A utilização de ferramentas eléctricas para aplicações diferentes daquelas a que se destinam pode levar a situações de perigo.

5) UTILIZAÇÃO E MANUTENÇÃO DE

FERRAMENTA ALIMENTADA POR

CONJUNTO DE BATERIAS

a) Efectue o recarregamento do conjunto de baterias apenas com o carregador especificado pelo fabricante. Um carregador para determinado tipo de conjunto de bateria pode levar ao risco de incêndio se utilizado com outro tipo de conjunto de baterias. b) Utilize ferramentas eléctricas apenas com os tipos de conjuntos de baterias especificamente designados. A utilização de quaisquer outros tipos de conjuntos de baterias pode levar a riscos de lesão ou incêndio.

Quando não estiver a utilizar o conjunto de baterias, mantenha-o afastado de objectos metálicos como clipes, moedas, chaves, pregos, parafusos ou outros objectos metálicos de pequena dimensão, que possam fechar o contacto entre os terminais. O curto-Podador sem fio PT

circuito de terminais de bateria pode provocar incêndios ou queimaduras.

Em condições inadequadas, o electrólito das baterias pode verter. Evite o contacto. Se ocorrer algum contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure imediatamente aconselhamento médico. O líquido das baterias pode provocar irritações de pele ou queimaduras.

6) ASSISTÊNCIA TÉCNICA

a) A sua ferramenta eléctrica só deve ser reparada por um técnico de assistência qualificado e devem ser apenas utilizadas peças de substituição genuínas, mantendo assim a segurança da ferramenta. IMPORTANTES

de controlo isoladas ao executar uma operação onde a ferramenta cortante pode contactar com uma instalação eléctrica escondida. O contacto com um fio eléctrico activo também passará a corrente eléctrica às partes de metal expostas da ferramenta e dar choque ao operador da mesma. SÍMBOLOS Para reduzir o risco de ferimentos o utilizador deve ler o manual de instruções Usar protecção para os ouvidos Usar óculos de protecção Usar máscara anti-poeira não utilizar em ambientes de humidade ou molhados Não expor as baterias à chuva ou água Não queimar Não elimine as baterias. As baterias gastas devem ser entregues no ponto de recolha ou de reciclagem local. Os equipamentos eléctricos não devem ser depositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.Podador sem fio PT

ATENÇÃO! NÃO UTILIZE ESTA

UTILIZAÇÃO CONFORME AS

DISPOSIÇÕES O corta-sebes foi concebido para ser utilizado por um operador para cortar sebes e arbustos, utilizando uma ou mais lâminas de sabre lineares. Poderão existir riscos potenciais se o corta-sebes não for utilizado para os fins previstos ou for utilizado de forma incorrecta, podendo originar possíveis ferimentos causados pelas lâminas.

1. MONTAGEM DA GUARDA

Insira a guarda na ranhura tal como mostra a figura A. Certifique-se de que a guarda está devidamente fixa.Use dois parafusos para fixar bem a guarda.

2. MONTAGEM DA PEGA FRONTAL

1) Remova o parafuso do punho frontal.

2) Faça a ligação da pega ao corpo da

ferramenta alinhando as marcas existentes em ambas. Certifique-se de que as marcas protuberantes do punho frontal encaixam perfeitamente nas ranhuras correspondentes da armação. (Ver B,C)

3) Introduza a cavilha de bloqueio na pega e

aperte bem. (Ver ,D)

4) Verifique se a pega está devidamente fixa,

se necessário volte a apertar a cavilha de bloqueio. NOTA: Certifique-se de que o punho está firmemente fixo

ATENÇÃO: O carregador e o conjunto de baterias são concebidos especificamente para trabalhar em conjunto e, por isso, não tente utilizar outros dispositivos. Nunca introduza ou deixe entrar objectos metálicos no seu carregador ou nas ligações do conjunto de baterias porque pode causar falhas eléctricas ou perigos. NOTA: O seu conjunto de baterias está DESCARREGDO e tem de o carregar uma vez antes o utilizar. O carregador fornecido tem por finalidade carregar a bateria de iões de lítio incluída na ferramenta. Não utilize qualquer outro carregador.

4. CARREGAMENTO DO CONJUNTO DE

BATERIAS A bateria de iões de lítio está protegida contra um descarregamento total. Quando a bateria fica sem carga, a ferramenta desliga-se graças à existência de um circuito de protecção. Em ambientes quentes ou após uma utilização intensa, a bateria pode ficar demasiado quente o que não permite o seu carregamento. Deixe a bateria arrefecer antes de a carrega

5. COMO RETIRAR OU INSTALAR O

CONJUNTO DE BATERIAS (Ver E). Prima o fecho de fixação da bateria e remova-a da sua ferramenta.A seguir, volte a introduzir o conjunto de baterias no compartimento de baterias do berbequim. Basta simplesmente empurrar e exercer uma ligeira pressão. Verifique se a bateria está bem colocada. NOTA: Quando remover a bateria, segure-a firmemente para evitar ferimentos e a queda da mesma.

6. LEDS DE ESTADO DA BATERIA (Ver F)

NOTA: Os LEDs de estado assinalam o estado da bateria quando o botão desta é premido. Estes LEDs detectam e assinalam constantemente o estado da bateria da seguinte forma: Prima o botão “POWERTEST”, verá que a luz do botão acende. Quando os LEDs de cor verde estiverem acesos é sinal de que a bateria está carregada. Quando os LEDs ( ) estiverem acesos é sinal de que a bateria tem uma carga média. Quando apenas vir o LED de cor verde ( ) é sinal de que a bateria está sem carga. IMPORTANTE Quando apenas o LED de cor verde é sinal de que a bateria está totalmentePodador sem fio PT

descarregada mesmo que o corta-relva consiga continuar a cortar relva. Se continuar a usar o corta-relva com a bateria neste estado poderá reduzir a vida útil e o desempenho desta.

Remova a cobertura da lâmina (9).

PARA LIGAR O SEU CORTA-SEBES

O seu corta-sebes está equipado com duas alavancas de comutação. Ambas as alavancas têm de ser premidas para pôr o corta-sebes a funcionar. Mantenha a alavanca de comutação frontal premida (5) e prima a alavanca traseira (2) (Ver G1).

PARA PARAR O SEU CORTA-SEBES

Antes de desligar o corta-sebes afaste-o da área de corte. Para parar o corta-sebes, liberte uma das alavancas (Ver G2). AVISO: Se qualquer peça do corta- sebes estiver em falta, danificada ou partida, não use o corta-sebes até a peça em questão ter sido substituída ou reparada. Se não o fizer, tal poderá dar origem a ferimentos pessoais graves. NÃO UTILIZAR SEM PEGA OU PROTECÇÃO

8. COMO UTILIZAR O SEUCORTA-SEBES

Tenha em atenção que a alavanca de comutação pode ser activada em três lados dando-lhe assim várias possibilidades de segurar na ferramenta conforme achar mais confortável. Antes de começar a cortar, inspeccione a área de corte e remova quaisquer objectos estranhos que possam ser projectados ou que possam ficar presos nas lâminas. Segure sempre no corta-sebes com ambas as mãos e com a lâmina afastada de si antes de o ligar. Ao cortar ramos novos, efectue movimentos largos de forma a apanhar os ramos com a lâmina.(Ver H& I) Deixe que as lâminas de corte atinjam a sua velocidade máxima antes de cortar. Ao utilizar o corta-sebes, mantenha as lâminas de corte afastadas de pessoas e de objectos tais como paredes, pedras grandes, árvores, veículos, etc. Se a lamina ficar encravada, pare imediatamente o corta-sebes. Liberte as duas alavancas (5 & 2) antes de tentar limpar os detritos acumulados nas lâminas. Use luvas ao cortar ramos com espinhos ou que piquem. Não tente cortar ramos que sejam demasiado grossos para a lâmina de corte.

Use movimentos largos (Ver H). Uma ligeira inclinação da lâmina de corte para baixo proporciona melhores resultados. CORTE LATERAL Ao cortar a parte lateral de uma sebe, comece pela parte inferior e vá cortando para cima (ver I), corte o topo de sebe de forma a que esta fique menos espessa na parte superior. Esta forma irá expor mais a sebe e resultar num crescimento mais uniforme.

REMOVA A BATERIA. Use uma escova macia para remover os detritos de todas as ranhuras de ventilação e da lâmina de corte. Limpe a superfície com um pano seco. AVISO: Nunca utilize água para limpar o corta-sebes. Não limpe usando produtos químicos incluindo gasolina ou produtos solventes pois estes podem danificar o corta- sebes. LUBRIFICAÇÃO DA LÂMINA DE CORTE Para uma mais fácil utilização do corta-sebes e uma maior vida útil do mesmo, lubrifique as lâminas de corte antes e após cada utilização. Antes da lubrificação, certifique-se de que a bateria foi retirada do corta-sebes. Aplique óleo sobre as lâminas periodicamente (Ver J). NO FIM DA OPERAÇÃO DE CORTE Limpe bem o corta-sebes. Verifique se todas as porcas e todos os parafusos estão devidamente apertados. Inspeccione o corta-sebes para ver se existem peças desgastadas ou danificadas.

PARA ARMAZENAR O CORTA-SEBES

A tampa da lâmina/suporte de armazenamento do corta-sebes contém 2 orifícios para pendurar o corta-sebes na parede (ver K) Coloque a tampa da lâmina/ suporte de armazenamento do corta-sebes antes de o armazenar. Armazene num local seco onde o corta-sebes esteja protegido de possíveis danos.Podador sem fio PT

MANUTENÇÃO Remova a bateria antes de fazer qualquer ajuste, reparação ou manutenção. A sua ferramenta não requer qualquer lubrificação ou manutenção adicional. A ferramenta, o conjunto de baterias e o carregador não têm peças susceptíveis de ser substituídas pelo utilizador. Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio. Guarde sempre a sua ferramenta num local seco. Mantenha as ranhuras de ventilação do motor devidamente limpas.

Os equipamentos eléctricos não devem ser depositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

CONFORMIDADE Nós, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declaramos que o produto Descrição WORX Podador sem fio Tipo WG268E (230-269-designação de aparelho mecânico, representativo de Corta-sebes sem fio) Função Para aparar sebes e arbustos Cumpre as seguintes directivas Directiva respeitante a máquinas 2006/42/EC Directiva respeitante a compatibilidade electromagnética 2004/108/EC Directiva respeitante RoHS 2011/65/EU Emissão de Ruído para o Ambiente por Equipamentos de Uso ao Ar Livre Directi va 2000/14/EC rectificada em 2005/88/EC - Processo de Avaliação de Conformidade segundo Annex V

Nível de Volume de Som Medido
