BRUKSANVISNING WG268E WORX

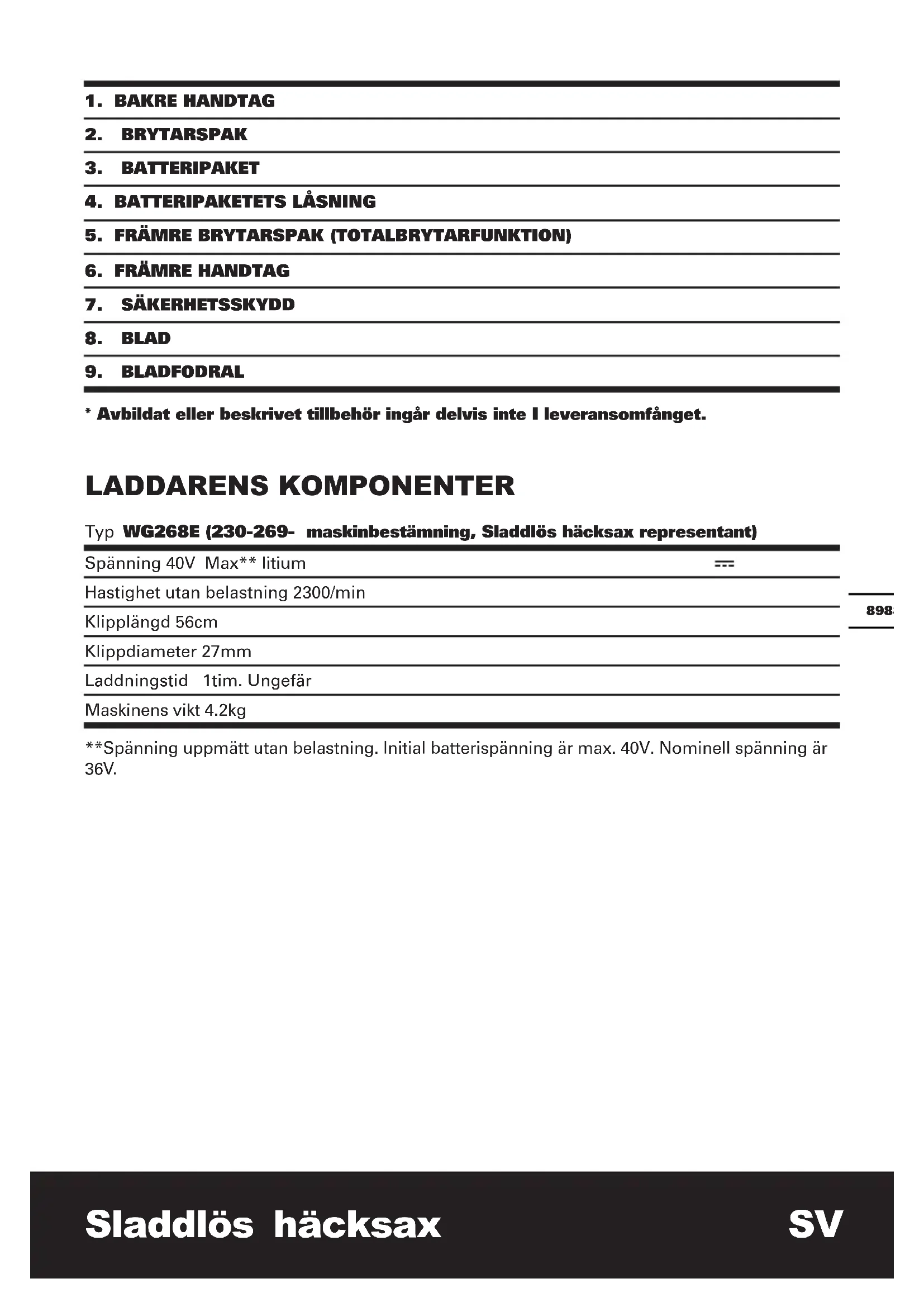

• Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget. LADDARENS KOMPONENTER Typ WG268E (230-269- maskinbestämning, Sladdlös häcksax representant) Spänning 40V Max** litium Hastighet utan belastning 2300/min Klipplängd 56cm Klippdiameter 27mm Laddningstid 1tim. Ungefär Maskinens vikt 4.2kg **Spänning uppmätt utan belastning. Initial batterispänning är max. 40V. Nominell spänning är 36V. Sladdlös häcksax SVSladdlös häcksax SV

Ett uppmätt ljudtryck 80dB(A) En uppmätt ljudstyrka 94dB(A)

3.0dB(A) Använd hörselskydd när ljudtrycket är över 80dB(A) Typisk medelvibration a

<2.5m/s² Osäkerhet K=1.5m/s² VARNING: Vibrationsvärde vid verklig användning av maskinverktyget kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer om hur verktyget används: Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick. Åtdragningsgraden av greppet på handtaget och om några antivibrationstillbehör används. Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner. Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt VARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera risken för vibrationsexponering. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs) Om verktyget ska användas regelbundet, investera i antivibrationstillbehör. Undvik att använda verktygen i temperaturer på 10

C eller lägre Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar. TILLBEHÖR Bladfodral 1 Laddare (WA3735) 1 Säkerhetsskydd 1 Batteripaket (WA3536) 1 Vi rekommenderar att du köper alla dina tillbehör från samma affär där du köpte verktyget. Använd bra kvalitetstillbehör av ett välkänt märke. Se avsnittet med arbetstips i denna bruksanvisning eller tillbehörets förpackning för mer information. Affärspersonalen kan också hjälpa dig och ge dig råd.Sladdlös häcksax SV

VARNING! Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida bruk. Termane “strömförande verktyg” i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

Hĺll arbetsomrĺdet rent och väl upplyst. Skräpiga och mörka omrĺden är skaderisker. b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ĺngor.

Hĺll barn och ĺskĺdare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.

a) Stickkontakterna till verktyget mĺste matcha eluttaget. Modiera inte stickkontakten pĺ nĺgot sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodierade stickkontakter och matchande eluttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskĺp. Det nns en större risk för elstötar om din kropp är jordad. c) Exponera inte strömförande verktyg för regn eller fuktiga förhĺllanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar. d) Missbruka inte sladden. Använd aldrig sladden för att bära, dra eller dra ut stickkontakten för det strömförande verktyget. Hĺll sladden borta frĺn hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar. f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

3) PERSONLIG SÄKERHET

a) Var uppmärksam, hĺll ögonen pĺ vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller pĺverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador. b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador. c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med ngret pĺ kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PĹ-läge utgör det en skaderisk. d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter pĺ det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar pĺ en roterande del pĺ ett strömförande verktyg kan orsaka personskador. e) Sträck dig inte för lĺngt. Bibehĺll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer. f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Hĺll dittSladdlös häcksax SV

hĺr, dina kläder och handskar borta frĺn rörliga delar. Lösa kläder, smycket eller lĺngt hĺr kan snärjas in i rörliga delar. g) Om det pĺ enheterna nns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.

a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för. b) Använd inte verktyget om kontakten inte sätter pĺ eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och mĺste repareras. c) Koppla från stickkontakten från strömkällan och/eller batterienheten från elverktyget innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sĺdana förebyggande säkerhetsĺtgärder reducerar risken för att du startar verktyget oavsiktligt. d) Förvara verktyget som inte används utom räckhĺll för barn och lĺt inte nĺgon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna pĺ outbildade användare. e) Utför underhĺll pĺ verktygen. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan pĺverka användningen av elverktyget. Om den skadats mĺste elverktyget repareras före användning. Mĺnga olyckor orsakas av felaktigt underhĺllna elverktyg. f) Hĺll sĺgverktyget skarpa och rena. Korrekt underhĺllna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera. g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och pĺ det sätt som avsetts för varje typ av elverktyg. Ha ocksĺ i ĺtanke arbetsförhĺllandena och arbetet som skall utföras. Använder du elverktyg för ĺtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer.

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket. b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand.

När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.

Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador.

a) Låt ditt elverktyg underhållas av en kvalicerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehĺlls.Sladdlös häcksax SV

från klippbladet. Ta inte bort klippmaterial eller håll i material som ska klippas medan bladen är i rörelse. Se till att brytaren är avstängd när du tar bort material som fastnat. Ett ögonblick av ouppmärksamhet när du arbetar med ett motordrivet verktyg kan resultera i allvarliga personskador.

2. Bär häcktrimmern i handtaget och

med bladet stoppat. Vid transport eller förvaring av häcktrimmern sätt alltid på skyddet för klippenheten. Korrekt hantering av häcktrimmern minskar risken för eventuellt personskador från klippbladen.

3. Hĺll verktyget med isolerade

greppytor när du utför ett arbete där sĺgverktyget kan komma i kontakt med dolda sladdar eller sin egen sladd. Kommer man i kontakt med en strömförande sladd kommer det att leda in ström i verktygets metalldelar och ge användaren en elchock. SYMBOLER För att minska risken för skador måste användaren läsa bruksanvisningen. Använd hörselskydd Använd skyddsglasögon Använd skyddsmask mot damm Undvik risk för elstöt genom att inte använda maskinen i våta eller fuktiga miljöer Utsätt inte för regn eller vatten Får ej brännas Kasta inte förbrukade batterier. Återlämna förbrukade batterier till din lokala batteriinsamling eller återvinningsstation. Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd.Sladdlös häcksax SV

Häcktrimmern är designad för användning av en användare för trimning av häckar och buskar genom att använda ett eller era linjära pendlande skärblad. Potentiell risk för personskador från skärbladen kan uppstå om häcktrimmern inte hanteras korrekt i avsett användningsområde.

1. MONTERING AV SKYDD

Sätt in skyddet i facket såsom illustreras i g A, se till att det sitter ordentligt fast. Använd två skruvar för att fästa skyddet säkert.

2. MONTERING AV FRÄMRE

HANDTAGET Det främre handtaget måste monteras före användning:

1) Ta bort bulten från fronthandtaget.

2) Monera handtaget på höljet, rikta in

markeringarna på handtaget mot markeringarna på höljet. Se till att de utskjutande markeringarna på fronthandtaget passar prefekt i matchande fördjupning i höljet. (Se B,C)

3) Sätt in låsbulten i handtaget och dra åt bulten

helt och hållet. (Se E )

4) Kontrollera att handtaget sitter fast ordentligt,

om inte dra åt låsbulten igen. OBS: Se till att handtaget sitter fast på plats

VARNING: Laddaren och batteripaketet är särskilt konstruerade för att fungera tillsammans. Använd inget annat batteripaket eller någon annan laddare. Se till att inga metallföremål kommer in i laddaren eller batteripaketet. Det kan orsaka elektriska fel som kan medföra fara. OBS:Ditt batteripaket är OLADDAT och du måste ladda det en gang innan användning. Den medföljande batteriladdaren matchar det litiumjonbatteri som sitter i enheten. Använd ingen annan batteriladdare.

4. LADDNING AV BATTERIPAKETET

Litiumjonbatteriet har skydd mot djup urladdning. När batteriet är tomt stängs enheten av med hjälp av en skyddskrets I en varm miljö eller efter massiv användning, kan batteripaketet blir alltför varmt för att kunna laddas. Låt batteriet svalna före laddning.

5. TA BORT ELLER SÄTTA I

BATTERIPAKETET (Se Fig E) Tryck på batteripaketets spärrhake och ta bort batteriet från ditt verktyg. När batteripaketet har laddats sätts det tillbaka i borrmaskinens batterifack. Det glider lätt in och kräver bara ett lätt tryck på slutet. Kontrollera att batteriet är helt fastsatt. OBS: När batteripaketet tas bort, hål fast det för att undvika skador och att det tappas.

6. BATTERI STATUS LED (Se F)

OBS: Status LED kommer att indikera batteriets kondition när knappen på batteriet trycks ned. LED känner kontinuerligt av och visar batteriets kondition enlig följande: Tryck på knappen “POWERTEST”, lampan på knappen lyser. När de tre gröna lamporna lyser är batteriet fulladdat. När två gröna lamporna ( )lyser är batteriet delvis laddat. När endast en grön lampa ( ) lyser är batteriladdningen förbrukad. Innan du använder klipparen första gången rekommenderar vi att enheten laddas över natten för att garantera att batteriet är fulladdat. VIKTIGT När endast en grön lampan lyser är ditt batteri alltför urladdat även om klipparen fortfarande klarar av att klipp gräs. Om du fortsätter att använda din gräsklippare med batteriet i denna urladdade kondition kan det reducera batteriets livslängd om dess prestanda.Sladdlös häcksax SV

Din trimmer är utrustad med två brytarspakar. Båda brytarspakarna måste tryckas in för att häcktrimmern ska kunna startas. Tryck in och håll kvar den främre brytarspaken (5) och tryck på den bakre brytarspaken (2) (Se G1).

Flytta bort häcktrimmern från klippområdet innan den stoppas. För att stoppa, släpp en av brytarspakarna. (Se G2). ARNING: Om någon del saknas, skadats eller gått sönder ska inte häcktrimmern användas innan de skadade delarna har bytts ut eller reparerats. Om inte detta görs nns det risk för allvarliga personskador.

Notera att brytarspaken kan aktiveras på tre olika sidor vilket ger dig många valmöjligheter för att bekvämt grepp. Inna du klipper ett område bör du först inspektera det och ta bort alla främmande föremål som kan kastas iväg eller trassla in sig i bladen. Håll alltid trimmern med båda händerna och med bladen riktade bort från dig innan du startar den. Vid trimning av nytillväxt bör en bred svepande rörelse användas så att stammarna matas direkt in till bladen. (Se H& I) Låt klippbladen nå full hastighet innan du klipper. Under arbetet, håll klippbladen borta från männsikor och föremål såsom väggar, stora stenar, träd, fordon etc. Om bladen fastnar, stoppa trimmern omedelbart. Släpp de två brytarspakarna (5 & 2) innan du försöker att ta bort skräp som fastnat i klippbladen. Använd handskar när du trimmar taggiga eller stickande växter. Försök inte att klippa stammar som är för tjocka för klippbladen. TOPPKLIPPNING Använd en bred svepande rörelse (Se H). En lätt nedåtriktad lutning av klippbladen i rörelsen riktning ger det bästa klippresultatet. SIDOKLIPPNING Vid trimning av sidorna på en häck börjar du nederst och kliper uppåt (Se I) och spetsar till överkanten på häcken inåt. Denna form exponerar mer av häcken vilket resulterar i en mer likformig tillväxt.

TA BORT BATTERIPAKETET. Använd en mjuk borste för att ta bort skräp från alla luftintag och klippbladen. Torka av ytan med en torr trasa. VARNING: Använd aldrig vatten för att göra rent trimmern. Rengör inte med kemikalier, inklusive bensin eller lösningsmedel som kan skada trimmern.

SMÖRJNING AV KLIPPBLADEN

För enklare drift och längre livslängd bör klippbladen smörjas före och efter varje användning. Innan smörjningen se till att batteriet är borttaget från trimmern. Applicera olja på bladen med jämna mellanrum (Se J).

VID SLUTET AV KLIPPSÄSONGEN

Rengör trimmern grundligt. Kontrollera att alla muttrar och skruvar är fastsatta. Inspektera trimmern visuellt efter något slitage eller skadade delar.

FÖRVARING AV HÄCKTRIMMERN

Häcktrimmerns bladskydd/förvaringshållare är försedd med 2 hängfack för förvaring av häcktrimmern på väggen (se g. K). Se till att bladskyddet /förvaringshållaren är monterad före förvaringen. Förvara trimmern på en torr plats där den skyddas mot skador. UNDERHÅLL Ta ur batteriet innan du gör justeringar eller utför service eller underhåll. Det nns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla arbetskontroller fria från damm.9796 Sladdlös häcksax SV

MILJÖSKYDD Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det nns anläggningar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd. DEKLARATION OM ÖVERENSSTÄMMELSE Vi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln förklarar att denna produkt, Beskrivning WORX Sladdlös häcksax Typ WG268E (230-269- maskinbestämning, Sladdlös häcksax representant) Funktion Trimma häckar och buskar Uppfyller följande direktiv, Maskindirektiv 2006/42/EC Elektromagnetiskt kompatibilitetsdirektiv 2004/108/EC RoHS direktiv 2011/65/EU Bullerdirektiv för utomhusutrustning 2000/14/EC ändrad av 2005/88/EC - Konformitetsutvärderingsprocedur enligt Bilaga V - Uppmätt bullernivå 91.9dB(A) - Deklarerad garanterad bullernivå 94dB(A) - Berört notierat organ Namn: Intertek Testing & Certication Ltd Adress: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL Standarder överensstämmer med EN 60745-1 EN 60745-2-15 EN 55014-1 EN 55014-2 EN ISO3744 Personen som godkänts att sammanställa den tekniska len. Namn Russell Nicholson Adress Positec Power Tools (Europe) Ltd, PO Box 152,Leeds,LS10 9DS,UK 2012/11/05 Leo Yue POSITEC KvalitetsdirektörKablosuz çit kesici TR
