GEBRUIKSAANWIJZING WG268E WORX
Type WG268E (230-269-aanduiding van machinerie, kenmerkend van Draadloze Heggenschaar)
| Spanning 40V Max** lithium | --- |
| Snelheid onbelast 2300/min | |
| Snijlengte 56cm | |
| Snijdiameter 27mm | |
| Oplaadtijd Ongeveer 1aar | |
| Mesbeweging 4.2kg | |
**Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 40 volt.
Nominale spanning is 36 volt.

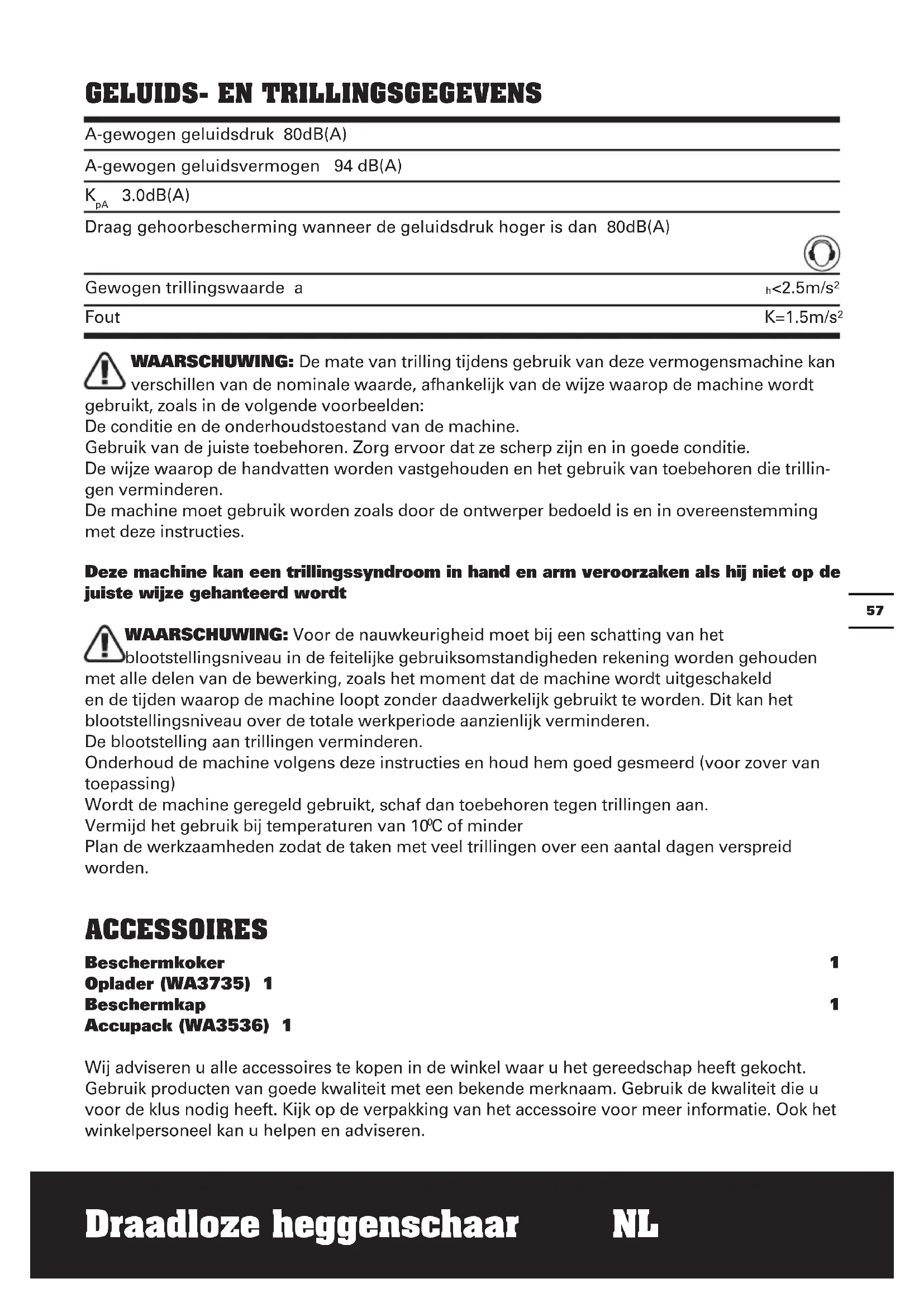

GELUIDS- EN TRILLINGSGEGEVENS
| A-gewogen geluidsdruk 80dB(A) |
| A-gewogen geluidsvermogen 94 dB(A) |
| KpA 3.0dB(A) |
| Draag gehoorbescherming wanner de geluidsdruk hoger is dan 80dB(A) |
| Gewogen trillingswaarde a | h<2.5m/s2 |
| Fout | K=1.5m/s2 |
WAARSCHUWING: De mate van trillingijdens gebruik van deze vermogensmachine kan verzillen van de nominale waarde, afhankelijk van de wijze waarop de machine worden gebruikt, zoals in de volgende voorbeelden:
De conditie en de onderhoudstoestand van de machine.
Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zich en in goede conditie.
De wijze waarop de handvatten worden vastgehonden en het gebruik van toebehoren die trillingen verminderen.
De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.
Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij nicht op de juiste wijze gehanteerd worden
WAARSCHUWING: Voor de nauwkeurigheid要去 bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden reckening worden gehonden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de是怎样 waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.
De bloatstelling aan trillingen verminderen.
Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing)
Wordt de machine geregeld gebruikt, schaf dan toebehoren gegen trillingen aan.
Vermijd het gebruik bij temperaturen van 10^ of minder
Plan de werkzaamheden zodate taken met veel trillingen over een aantal dagen verspreid worden.
ACCESSIONS
| Beschermkoker | 1 |
| Oplader (WA3735) 1 | |
| Beschermkap | 1 |
| Accupack (WA3536) 1 | |
Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Gebruik de kwaliteit die u voor de klus nodig heeft. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.
Draadloze heggenschaar NL
WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien
u zich Niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor latere naslag.
De term "(elektrisch) gereedschap" in de waarschuwingen hieronder, verwijst maar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).
1) WERKGEBIED
a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken.
b) Gebruik elektrisch gereedschap nicht in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschapveroorzaakt vonken die de stof of de gassen können doen ontvlammen.
c) Houd kinderen en omstandersuit de buurt terwijl u met elektrisch gereedschap werkt. Afleidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.
a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers verwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde of gegonde oppervlakken,
zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegrand is, is er een grotere kans op een elektrische schok.
c) Stel uw elektrische gereedschap Niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok.
d) Gebruik de stroomdraad Niet op een andere manier dan waarvoordeze gemaakt is. Trek Niet aan de stroomdraad, ook Niet om de stekkeruit het stopcontact te krijgen en draag het gereedschap Niet door het aan de stroomdraad vast te houden. Houd de stroomdraaduit de buurt vanitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok.
e) Wanner u het elektrische gereedschap buitenshuis gezruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok.
f) Moet een krachtmachine in een vochtige locatie worden gebrukt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.
3) PERSOONLIJKE VEILIGHEID
a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanner u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanner u moe bent of onder de invloed van drugs, alcohol of medicijnen. En moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een veiligheidsuitrusting. Draag.altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een
veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt, vermindert de kans op persoonlijk letsel.
c) Pas op dat het apparaat Niet onbedoeld worden gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken.
d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel.
e) Werk Niet boven uw macht. Zorg er.altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachtete situatuies.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwhaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar kan vast komen te zitten in bewegende onderdelen.
g) Wonneer er apparaten worden bijgeleverd voor stofafzuiiging en -opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gezruikt worden. Het gebruik van deze apparaten vermindert de bevaren die door stof konnen ontstaan.
4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP
a) Forceer het gereedschap Niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert better werk af en werkt veiliger als het gebruikt worden op slenelheid waar het voor ontworpen is.
b) Gebruik het gereedschap Niet wanneer de aan/uitschakelaar Niet functioneert. Gereedschap dat Niet kan worden bediend
met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd.
5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP
c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellen gen veranderd, toebehoren verwangt of de machine opbergt. Dezepreventie veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap.
d) Berg gereedschap dat Niet gebruikt worden buiten het bereik van kinderen op en LAST personen die Niet bekend zichn met het gereedschap of met deze veiligheidsinstructies het gereedschap Niet bedieren. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zichn.
e) Onderhoud elektrisch gereedschap op de juiste wijze. Controller of bewegende onderdelen nog goed uitgelijnd staan, of ze Niet ergens vastzitten en controller op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap Niet goed functioneert. Wanner het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken wordenveroorzaakt door slecht onderhoden elektrisch gereedschap.
f) Houd snijdend gereedschap schoon en scherp. Goed onderhonden snijdend gereedschap met scherpe zaagbladen/ messen zal minder snuglomitvastlopen en is makkelijker te bedieren.
g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situatuies opleveren.
a) Laad het accupack alleen op met de door de fabrikant aangegeven oplader.
Een oplader die geschikt is voor het ene type.accupack,kan brandveroorzaken wanner die gebruikt worden voor een anders type accupack.
b) Gebruik het gereedschap uitsluitend met het aangegeven.Accupack. Door het gebruik van andere accurpacks ontstaat de kans op letsel of brand.
c) Wanneer het accupack Niet gebruikt wordt, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding+kunnen make nussen de contactpunten van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand.
d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak.Deze vloeistof Niet aan. Wanner u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddelijk af te spoelen met water. Wanner de vloeistof in de ogen komt, dient u zo snel möglich een arts teraadplegen.Vloeistof die afkomstig isuit de accu kan irritatie of brandwondenveroorzaken.
6) SERVICE
a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebrukt. Zo bent u er zeker van dat uw gereedschap veilig blijft.
- Houd alle lichaamsdelen uit de buurt van het snijblad. Verwijder het materiaal Niet en houd het Niet vast terwijl het snijblad in beweging is. Zorg ervoor dat de schakelaar uit staat als u vastgelopen
material verwijdert. Een ogenblick van onoplettendheid bij het gebruik van de heggenschaar kan ernstig persoonlijk letsel tot gevolg hebben.
- Draag de heggenschaar aan het handvat met een stilstaand snijblad. Vervoert u de heggenschaar of slaat u hem op, gebruik dan.altijd de beschemkap van het snijblad. Door de heggenschaar met zorg te behandelen vermindert u de kans op letsel door het snijblad.
- Houd het gereedschap vast bij de geisoleerde handvatten als u een actie onderneemt waar bij het priemende gereedschap in contact kan komen met verborgen kabels. Contact met een kabel waar spanning op staat zet tevens spanning op metalen onderdelen van het apparaat en geeft de gebruiker een schok.
SYMBOLEN BEDIENINGSINSTRUCTIES
Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen
Draag oogbescherming
Draag stofmasker
Niet gebruiken in vochtige of natte omstandigheden om een elektrische schok te voorkomen
Niet blootstellen aan regen of water
Steek nicht brand
Batterijen Niet weggooien. Breng lege accu'saar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt
Afgedankte elektrische producten kunt u Niet met het normale huisafval weggooien. Breng deze producten, indien möglichk, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente waar informatie en advies over het recyclen van elektrische producten.
WAARSCHUWING: Gebruik het gereedschap Niet zonder dat de hermkap gemonteerd is en handvat
GEBRUIK VOLGENS BESTEMMING
De heggenschaar is gebruikt voor gebruik door een persoon, voor het snoeien van heggen en struiken. Hij werkt met een of meerrecht Been en weer bewegende snijbladen. Potentieel risico kan optreten als de heggenschaar Niet correct worden gebruikt. Dergelijk gebruik kan resulteren in verwondingen door de snijbladen.
1. MONTAGE VAN DE BESCHERMKAP
Stop de beschemmkap in de sleuf zoals weergegeven in (Fig A) en zorg ervoor dat deze stevig is bevestigd.
Gebruik twee schroeven om de beschemkap vast te make.
2. MONTAGE HANDGREEP VOORAAN
De handgreep vooraan moet vór het gebruik worden gemonteerd:
1) Verwijder de bout van het voorste handvat.
2) Bevestig de handgreep aan de behuizing en lijn de markingsen van de behuizing en de handgreepuit. Zorg ervoor dat de uitstekende markingsen op het voorste handvat precies passen in de holtes op de behuizing. (Fig B,C)
3) Stop de vergrendelingsbout in de handgreep en kaak de bout volledig vast. (Fig ,D)
4) Controller of de handgreep stevig is bevestigd. Als dat nicht het geval is, moet u de vergrendelingsbout opnieuw vast maken.
OPMERKING: Zorg ervoor dat het handvat stevig op+zijnplaats zit.
3. U MOET DE ACCU VOLLEDIG OPLADEN VOORDAT U DE DRAADLOZE HEGGENSCHAAR GEBRUIKT
WAARSCHUWING! De lader en het accupack zijn special ontworpen om samen gezruikt te worden. Gebruik dus geen andere apparaten. Steek nooit metalen voorwerpen in de lader of in het accupack om elektrische defecten en ongelukken te voorkomen.
OPMERKING: Het accupack is NIET
opgeladen. Deze moet u dus voor gebruik opladen.
De bijgeleverde batterijlader past bij de Lithium-ionbatterij die in het apparaat is geplaatst. Gebruik geen andere batterijlader.
4. HET ACCUPACK OPLADEN
De Lithium-ionbatterij is beschermd gegen volledig ontladen. Als de batterij leeg is, wordt het toestel uitgeschakeld door een beschermingscircuit.
In een warme omgeving, of na zwaar gebruik, kan het batterijpak te heet worden om te kunnen opladen. Laat de batterij enigeijd afkoelen voor het heropladen.
5. HET ACCUPACK VERWIJDEREN OF PLAATSEN (Zie Fig E)
Druk de grendel van de batterij in en verwijder de batterij uit de machine. Plaats het.Accupack na het opladen in het batterijvak van de heggenschaar. Uhoeft alleenlicht te duwen op het accapack om dat te doen. Controller of de accu volledig in hetvak zit.
OPMERKING: Verwijdt u het batterijpakket, houd het dan stevig vast zodate het Niet valt en letsel veroorzaakt.
6. LAMPJES VOOR DE ACCUTOESTAND (Zie F)
OPMERKING: De lampjes geleven de toestand van de accu aan als de knop van de accu worden ingedrukt.
De lampjes tonen constant de toestand en de conditie van de accu, en wel als volgt:
Druk op de knop "POWERTEST" en het verlichtingsknopje worden verlicht.
Als de drie groene lichten branden, is de batterij zeer sterk opgeladen.
Als twee groene lichten (branden, is de batterij matig opgeladen..
Als slechts een Licht () brandt, is de batterij leeg.
BEANGRIJK
Als slechts een Licht brandt, dan is de accu te ver ontladen, zichs al kan er nog gras gemaaid worden. Gaat u verder met grasmaien terwijl de accu in deze toestand is, dan vermindert u de levensduur en de prestaties van de accu.
7. IN- EN UITSCHAKELEN VOORDAT U DE HEGGENSCHAAR INSCHAKELT
Verwijder de beschermkoker (9).
Er zijn tweed drukschakelaars geplaatst in de heggenschaar. Beide schakelaars要去en worden ingedrukt om het apparaat te starten. Druk de voorste drukschakelaar (5) in en houdt deze ingedrukt. Druk daarna de andere drukschakelaar (2) in (Zie G1).
Verwijder de heggenschaar uit het snoeigebied voordat u deze uitschakelt.
Om te stoppen,That u eén van de schakelaars los (Zie Fig G2).
WAARSCHUWING: Indien eronderdelen missen, beschadigd zijn of kapot zichn, dient u de heggenschaar Niet te gebruiken totdat alle beschadigde onderdelen zichn gerepareerd of geplaatst. Indien u dit nicht doet, kan dat leiden tot ernstig persoonlijk letsel. NIET GEBRUIKEN ZONDER HANDVAT EN BESCHERMKAP
De schakelhefboom kan aan drie zichden worden geactiveerd zodate u talrijke opties hebt voor een comfortabele greed. Voordat u een gebied snoeit, moet u het eerst inspecteren en vreemde objecten verwijderen die in de snijbladen+kunnen vallen of verstrikken. Houd de heggenschaar altijd met beiden handen vast en met het snijblad van uweg gericht voordat u het gereedschap inschakelt.
Wanner u neue bladeren snoeit, dient u een brede zwaiende beweging te gebruiken, zodat de stammen direct in het mes terechtkomen.(Zie H&I)
Wacht tot de snijbladen hun volle snelheid hebben bereikt voordat u het snoeien start. Houd de snijbladenijdens het gebruik weg van mensen en objecten zoals muren, groctstenen, bomen, voertuigen, enz.
Als de messen blijven hangen, dient u de heggenschaar onmiddelijk te stoppen. Haal de stekker uit het stopcontact en verwijder het blokkerende materiaal van het mes en repareer of verrang deze waar nodig.
Draag handschoenen wanner u planten met doorns snoeit.
Probeer geen stammen te Snoeien die te dik zich om:tussen de messen te passen.
DE BOVENKANT SNOEIER
Snoei met een zwaaiende beweging (Zie H). Het geeft het Beste resultaat als u de messen ie'saar beneden houdt in de richting van de beweging.
DE ZIJKANT SNOEIER
Bij het snoeien van de zijkant van een heg, begint u onderaan en werkt u maar boven toe (Zie I), terwijl u ervoor zorgt dat de heg een beetje spits toeloopt naarmate u hoger komt. Hierdoor worden er meer van de heg zichtaar en zal de begroeijng beter verdelijk�n.
9. SCHOONMAKEN
Het.accupack verwijderen ofplaatsen Gebruik een zache borstel.Verwijder troepuit de ventilatieopengingen en van de messen. Wrijf het oppervlak van de heggenschaar schoon met een droge doeck.
WAARSCHUWING: Gebruik nooit water om de heggenschaar schoon
te make. Maak de heggenschaar ook nicht schoon met chemicalien, waaronder benzine, of oplosmiddelen. Dit kan belangrijke plastic onderdelen beschadigen.
DE MESSEN SMEREN
Om het apparaat makkelijker te gebruiken en voor een langere levensduur, dient u de messen voor en na gebruik te smeren. Voordat u de olie aanbrengt, dient u ervoor te zorgen dat de stekker van de heggenschaar nicht in het stopcontact zit. Doe geregeld olie op de messen (Zie J).
Maak de heggenschaar grondig schoon.
Controleer of alle moeren en schroeven goed
aengedraaid zich.
Controleer de heggenschaar visueel op
versleten of beschadigde onderdelen.
OPSLAG VAN DE HEGGENSCHAAR
De hoes voor de messen/opslaghouder is voorzien van twee ophanggleuven om de heggenschaar aan de muur te hangen (Zie K). Zorg ervoor dat de hoes/opslaghouder gemonteerd is voor opslag.
Opslag op een droge plaats waar de heggenschaar beschermd is tegen schade.
ONDERHOUD
Verwijder de batterij voordat u instellengen, reparatives of onderhouduitvoert.
Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uityoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof.
BESCHERMING VAN HET MILIEU
Afgedankte elektrische producten kunt u nicht met het normale huisafval weglooien. Breng deze producten,
indien möglichk, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente maar informatie en advies over het recyclen van elektrische producten.
Wij,
POSITEC Germany GmbH
Verklaren dat het product
Beschrijving: WORX Draadloze Heggenschaar
Type: WG268E (230-269-aanduiding van machinerie, kenmerkend van Draadloze Heggenschaar)
Functie Snoeien van heggen en struiken
Overeenkomt met de volgende richtlijnen, Richtlijn Machines 2006/42/EG
Richtlijn Elektronische Compatibility
2004/108/EG
Geluidsemissie in het milieu door materieeel voor gebruik buitenshuis
2000/14/EG gewijzigd door 2005/88/EG
-
Procedure beoordeling conformiteit volgens:Annex V
-
Niveau gemeten geluidsvermögen: 91.9dB(A)
-
Opgegeben, gegardeerde nivea. geluidsvermogen 94dB(A)
De betrokken aangemelde instantie:
EN 60745-1 EN 60745-2-15
EN 55014-1 EN 55014-2
EN ISO3744
De person die bevoegd is om het technische bestand te compileren,
Naam Russell Nicholson
Adres Positec Power Tools (Europe)Ltd,
PO Box 152,Leeds,LS10 9DS,UK
2012/11/05
Leo Yue
POSITEC Kwaliteitsmanager
