BRUGSANVISNING WG268E WORX

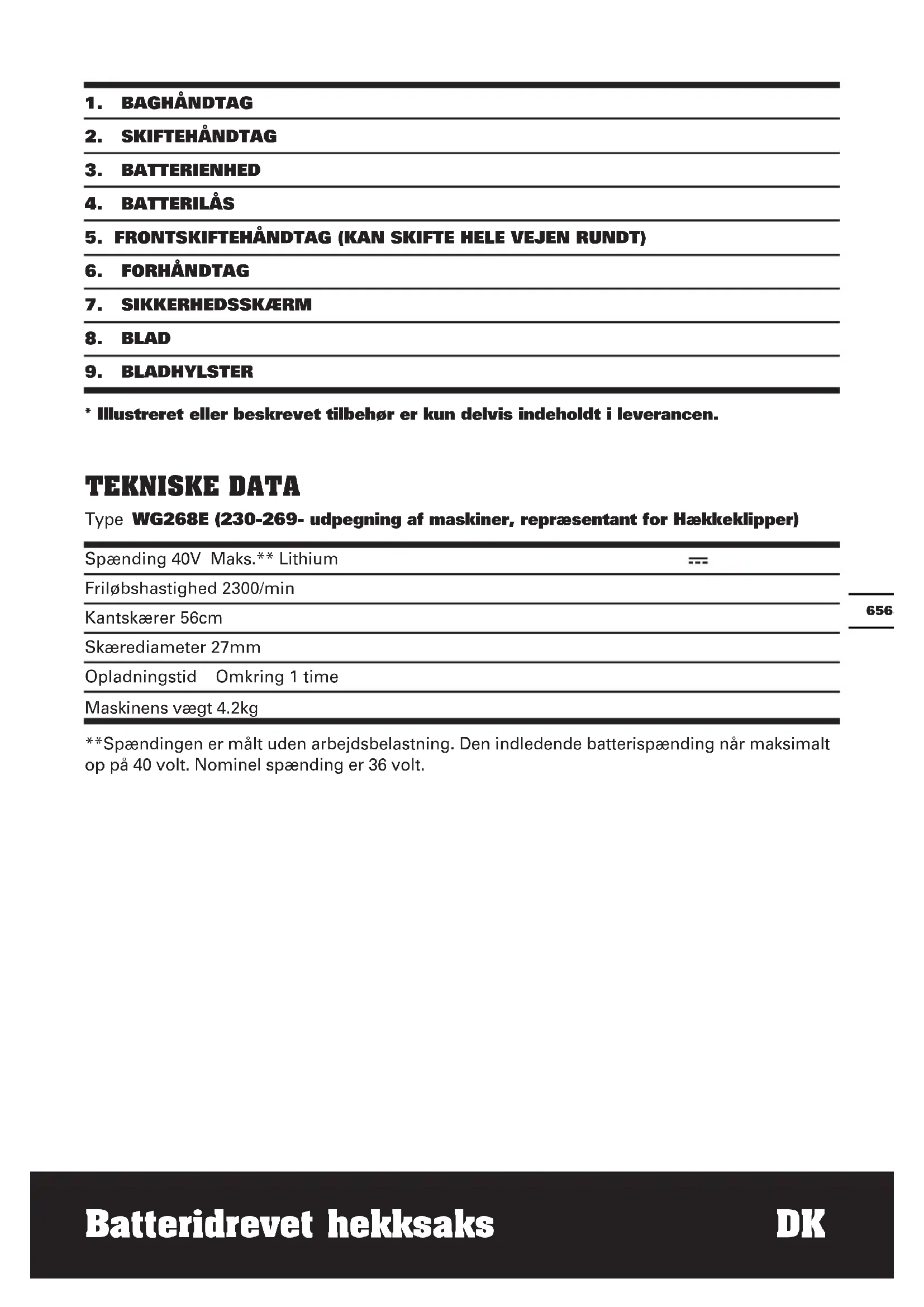

• Illustreret eller beskrevet tilbehør er kun delvis indeholdt i leverancen. TEKNISKE DATA Type WG268E (230-269- udpegning af maskiner, repræsentant for Hækkeklipper) Spænding 40V Maks.** Lithium Friløbshastighed 2300/min Kantskærer 56cm Skærediameter 27mm Opladningstid Omkring 1 time Maskinens vægt 4.2kg **Spændingen er målt uden arbejdsbelastning. Den indledende batterispænding når maksimalt op på 40 volt. Nominel spænding er 36 volt. Batteridrevet hekksaks DKBatteridrevet hekksaks DK

A-vægtet lydtryksniveau 80dB(A) A-vægtet lydeffektniveau 94dB(A)

3.0dB(A) Bær høreværn, når lydtrykket er over 80dB(A) Typisk vægtet vibration a

<2.5m/s² Usikkerhed K=1.5m/s² ADVARSEL: Vibrationsværdien under den faktiske brug af maskinværktøjet kan afvige fra den opgivne værdi afhængigt af måderne, værktøjet benyttes på. Se følgende eksempler på, hvad vibrationerne kan afhænge af: Værktøjets stand og vedligeholdelse. Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god til- stand. Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr. Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger. Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, herunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Sådan kan du minimiere risikoen for udsættelse for vibrationer: Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt. Hvis værktøjet bruges ofte, bør du anskaffe antivibrationsudstyr. Brug ikke værktøjet i temperaturer på 10

C eller lavere. Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage. TILBEHØR Bladhylster 1 Oplader (WA3735) 1 Sikkerhedsskærm 1 Batterienhed (WA3536) 1 Det anbefales, at alt udstyr købes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg slibepapir afhængigt af opgaven. Se på emballagen til tilbehøret for at få yderligere oplysninger. Få hjælp og råd i butikken.Batteridrevet hekksaks DK

ADVARSEL! Læs samtlige anvisninger. Manglende overholdelse af nedenstående anvisninger kan resultere i elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner for fremtidig reference. Udtrykket “elværktøj” i nedenstående advarsler henviser til dit eldrevne (med ledning) eller batteridrevne (uden ledning) værktøj.

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede arbejdsområder kan forårsage personskade. b) Anvend ikke elværktøj i eksplosive atmosfærer, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elværktøj frembringer gnister, der kan antænde støv eller dampe. c) Hold børn og tilskuere på afstand, når elværktøjet bruges. Hvis du bliver distraheret, kan du miste kontrollen over værktøjet.

Elværktøjets stik skal svare til stikkontakten. Du må ikke ændre stikket på nogen måde. Brug ikke adapterstik til elværktøj med jordforbindelse. Hvis du bruger uændrede stik og stikkontakter, der passer til stikkene, mindskes risikoen for elektrisk stød. b) Undgå at røre ved overflader med jordforbindelse, f.eks. rør, radiatorer, komfurer og køleskabe. Risikoen for elektrisk stød øges, hvis din krop får jordforbindelse. c) Brug ikke elværktøj i våde eller fugtige omgivelser. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød. d) Undgå at udsætte ledningen for overlast. Bær ikke værktøjet i ledningen, og træk ikke i ledningen, når du tager stikket ud af stikkontakten. Hold ledningen væk fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller filtrede ledninger øger risikoen for elektrisk stød.

Brug altid forlængerledninger til udendørs brug, når du anvender værktøjet udendørs. Risikoen for elektrisk stød mindskes, hvis forlængerledningen er egnet til udendørs brug.

Hvis det elektriske værktøj anvendes i fugtige omgivelser, skal der ubetinget anvendes en strømforsyning, der er beskyttet mod reststrøm. Det mindsker risikoen for elektriske stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, hold altid øje med værktøjet, og brug din sunde fornuft ved brug af elværktøjet. Brug ikke elværktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. Et øjebliks koncentrationssvigt ved brug af elværktøj kan medføre alvorlig personskade. b) Brug beskyttelsesudstyr. Brug altid sikkerhedsbriller. Sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn mindsker risikoen for personskade. c) Undgå at starte utilsigtet. Kontroller, at kontakten står i stillingen OFF, inden udstyret tilsluttes en strømkilde og/eller batteripakke, samles op eller transporteres. Hvis du bærer elværktøj med fingeren på afbryderen eller sætter stikket i stikkontakten, mens afbryderen er tændt, er der risiko for ulykker.

Fjern justeringsnøgler og lignende fra elværktøjet, før du tænder det. Justeringsnøgler, der sidder på elværktøjets roterende dele, kan resultere i personskade. e) Undgå at række for langt. Sørg for at have et godt fodfæste og underlag. Det giver bedre kontrol over elværktøjet i uventede situationer. f) Vær korrekt påklædt. Undlad at bære løstsiddende tøj eller smykker. Hold hår, tøj og handsker på afstand af de bevægelige dele. Løstsiddende tøj,Batteridrevet hekksaks DK

smykker eller langt hår kan blive fanget af de bevægelige dele. g) Hvis værktøjet leveres med støvpose og adapter til støvudsugning, skal du kontrollere, at delene er tilsluttet korrekt. Disse enheder mindsker risikoen for skader på grund af støv.

a) Undlad at presse elværktøjet. Brug det korrekte elværktøj til opgaven. Du opnår en bedre og mere sikker drift, hvis du anvender det korrekte elværktøj ved den anbefalede hastighed. b) Undlad at bruge elværktøjet, hvis afbryderen ikke slår værktøjet til og fra. Elværktøj, der ikke kan kontrolleres ved hjælp af afbryderen, er farligt og skal repareres. c) Træk stikket på værktøjet ud fra strømkilden og/eller batteripakken, inden der foretages justeringer, udskiftning af dele eller opbevaring af værktøjet. Disse forholdsregler mindsker risikoen for utilsigtet start af elværktøjet. d) Opbevar elværktøj utilgængelig for børn, og lad aldrig personer, der ikke er fortrolige med elværktøjet eller disse anvisninger, bruge elværktøjet. Elværktøj er farligt, hvis det bruges forkert.

Vedligehold elværktøjet. Kontrollér, om de bevægelige dele er korrekt justeret eller går tungt, om dele er gået i stykker og enhver anden tilstand, som kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres inden brug. Mange ulykker forå rsages af dårligt vedligeholdt elværktøj. f) Hold værktøjet skarpt og rent. Korrekt vedligeholdt elværktøj med skarpe klinger sætter sig ikke fast og er nemmere at kontrollere. g) Brug elværktøjet, tilbehøret og eventuelle bits i henhold til disse anvisninger og på en passende måde for den pågældende type elværktøj. Tag altid højde for arbejdsomgivelserne og den forhåndenværende opgave. Hvis elværktøjet bruges til andre opgaver end den, det er beregnet til, kan det medføre farlige situationer.

a) Oplad kun med den oplader, der er angivet af producenten. En oplader, der passer til en type batterienhed kan forårsage risiko for brand, hvis den bruges sammen med en anden batterienhed. b) Brug kun de el-værktøjer, der er specifikt angivet til batterienhederne. Brug af andre batterienheder kan udgøre en risiko for skade og brand. c) Når batterienheden ikke bruges, skal du holde den væk fra andre metalgenstande som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre mindre metalgenstande, der kan skabe forbindelse mellem en klemme til en anden. Kortslutning af batteriklemmer kan forårsage brandsår eller brand. d) Ved forkert brug kan der sprøjte væske ud af batteriet; undgå kontakt. Hvis der sker kontakt ved et uheld, skal du straks skylle med vand. Hvis der kommer væske i øjnene, skal du også søge lægehjælp. Væske, der sprøjtes ud fra batteriet, kan medføre irritation eller forbrænding.

a) Service på elværktøjet skal udføres af en autoriseret reparatør ved hjælp af originale reservedele. Dette sikrer, at elværktøjet er sikkert at bruge.Batteridrevet hekksaks DK

1. Hold alle kropsdele væk fra

skærebladet. Fjern ikke afskåret materiale og hold ikke fast i materiale, der skal skæres, når bladene er i bevægelse. Kontroller, at der er slukket for kontakten, når materiale, der har sat sig fast, fjernes. Et øjebliks uopmærksomhed, mens der arbejdes med hæksaksen, kan medføre alvorlig personskade.

2. Bær hæksaksen i håndtaget og med

stoppet skæreblad. Ved transport eller opbevaring af hæksaksen skal skæreenhedens dække altid være anbragt. Korrekt håndtering af hæksaksen nedsætter risikoen for personskade påført af skærebladene.

3. Hold elværktøjet i de isolerede

håndgreb, når du udfører opgaver, hvor værktøjet kan komme i kontakt med skjulte elledninger eller sin egen ledning. Hvis værktøjet rammer en strømførende ledning, bliver dets elektriske dele også strømførende, hvilket kan give brugeren elektrisk stød. SYMBOLER For at undgå risikoen for personskader skal brugeren læse brugervejledningen. Bær høreværn Bær beskyttelsesbriller Bær støvmaske For at undgå muligheden for elektrisk stød, må den ikke anvendes under fugtige eller våde forhold Må ikke udsættes for regn eller vand Må ikke brændes Smid ikke brugte batterier ud. Bring dem til det lokale indsamlings- eller genbrugssted. Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.Batteridrevet hekksaks DK

FORHÅNDTAGET ER MONTERET. BEREGNET ANVENDELSE Hækkeklipperen er beregnet til brug af én operatør til klipning af hække og buske og bruger én eller flere frem-og tilbagegående klinger. Der kan opstå fare for personskade, hvis hækkeklipperen ikke anvendes korrekt og til den påtænkte brug.

Anbring skærmen i indstikket som vist i A. Kontroller, at det er korrekt anbragt. Skru skærmen fast med to skruer.

2. SAMLING AF FORHÅNDTAG

Forhåndtaget skal samles inden brugen:

1) Fjern bolten fra fronthåndtaget.

2) Monter håndtaget på huset, idet du

indpasser mærket med huset og håndtaget . Sørg for at mærkerne på fronthåndtaget passer perfekt i indhakkene på huset. (se B og C)

4) Tjek, at håndtaget sidder helt fast. Ellers skal

du stramme bolten igen. NOTER: Sørg for at håndtaget er korrekt monteret

ADVARSEL: Oplader og batterienhed er specielt beregnet til at blive brugt sammen. Brug ikke andre batterienheder eller opladere. Sæt aldrig metalgenstande ind i opladeren eller batterienheden. Dette kan føre til elektrisk fejl, der kan medføre fare. Noter:Batteriet skal først oplades inden det tages i brug, da det leveres helt uden strøm. Den medfølgende batterioplader matcher det installerede Li-Ion batteri på maskinen. Brug ikke en anden batterioplader.

4. OPLADNING AF BATTERIENHEDEN

Li-Ion batteriet er beskyttet mod fuldstændig afladning. Når batteriet er afladet, bliver maskinen slukket ved hjælp af et beskyttelseskredsløb I varme omgivelser eller efter heftig brug, kan batteripakken blive for varm til at tillade opladning. Lad batteriet køle ned før opladning.

5. SÅDAN FJERNES ELLER ISÆTTES

BATTERIENHEDEN (Se E) Tryk på batterienhedens udløsningsknap og fjern enheden fra værktøjet. Efter opladning skal batterienheden sættes tilbage i boremaskinens batteribås. Det er nok med et enkelt og let tryk. Kontroller, at batteriet sidder helt fast. NOTER: Når du tager batteripakken af, skal du holde godt fast i den, så du ikke taber den.

6. BATTERIETS STATUSLAMPER (Se F)

NOTER: Statuslamperne angiver batteritilstanden, når der trykkes på knappen til batteriet. Lamperne overvåger og viser hele tiden batteritilstanden som følger: Tryk på knappen “POWERTEST”, hvorved statuslampen tændes. Når de 3 grønne lamper lyser, er batteriet ladet fuldt op. Når de 2 lamper ( ) lyser, er batteriet ladet moderat op. Når der kun lyser én grøn lampe ( ), er batteriet ved at være fladt. Før ibrugtagning ved første anvendelse anbefales det, at batterienheden oplades natten over, så batteriet lades fuldstændigt op. VIGTIGT Når der kun lyser en grøn lampe, er batteriet ved at være kørt fuldkommen fladt, selv om plæneklipperen stadig kan klippe græsset. Hvis der fortsættes med plæneklipning i den tilstand, kan det forkorte livstiden og mindske ydelsen på batteriet betydeligt.

Hæksaksen er udstyret med toBatteridrevet hekksaks DK

kontakthåndtag. Begge håndtag skal trykkes ned for, at hæksaksen kan starte. Tryk og hold front kontakthåndtaget (5) nede og tryk derefter på det bageste kontakthåndtag (2) (Se G1)

SÅDAN STOPPES HÆKSAKSEN

Fjern hæksaksen fra skæreområdet, inden du stopper den. Stop ved at frigøre et af kontakthåndtagene (Se G2). ADVARSEL: Hvis dele mangler, er beskadigede eller i stykker, må hæksaksen ikke benyttes, indtil alle delene er udskiftet eller repareret. Følges dette ikke, kan der opstå alvorlig pesonskade. BRUG IKKE UDEN

Bemærk, at kontakthåndtaget kan aktiveres på tre sider, hvilket giver mange muligheder for et behageligt grev. Inden du begynder at klippe, skal du inspicere klippeområdet og fjerne alle fremmede ting, som kan slynges væk eller sætte sig fast i bladene. Hold altid hæksaksen med begge hænder og bladene væk fra dig, inden du aktiverer den. Når du skærer ny vækst, skal du bruge store bevægelser, så stilkene kommer direkte ind i bladene (Se H og I) Lad skærebladene komme op på fuldt tempo, inden du begynder at skære.Under arbejdet skal du holde skærebladene væk fra mennesker og ting såsom vægge, store sten, træer, køretøjer osv.Under arbejdet skal du holde skærebladene væk fra mennesker og ting såsom vægge, store sten, træer, køretøjer osv. Hvis bladene sætter sig fast, skal du omgående stoppe hæksaksen. Frigør de to kontakthåndtag (5 og 2), inden du forsøger at bladene for tilstoppende afskæringer. Brug handsker, når du klipper tornet og anden stikkende vækst. Forsøg ikke at skære stilke, der der for tykke for skærebladene TOPSKÆRING Brug store og fejende bevægleser (Se H). Led nedadvendte skæreblade i bevægelsesretningen giver de bedste skæreresultater. SIDESKÆRING Når du klipper hækkens sider, skal du gøre det nedefra og op (Se I). Denne form viser mere af hækken og giver en mere ensartet vækst.

FJERN BATTERIENHEDEN. Fjern partikler far alle luftindtag og skæreblade med en blød børste. Tør overfladene af med en tør klud. ADVARSEL: Rengør aldrig hæksaksen med vand. Gør heller ikke rent med kemikalier, herunder benzin eller opløsningsmidler, da disse kan skade hæksaksen.

SMØRING AF SKÆREBLADENE

For at opnå bedre drift og længere holdbarhed, skal du smøre skærebladene før og efter brugen. Inden du smører, skal du fjerne batteriet fra hæksaksen. Tilfør olie til bladene periodisk (se J).

Der er skåret to huller i holderen, så hækkeklipperen kan hænges på væggen i denne holder (se K) Sørg for at holderen sidder godt monteret, før du placerer hækkeklipperen i den. Opbevar hækkeklipperen tørt og et sted, hvor den beskyttes imod beskadigelse. VEDLIGEHOLDELSE Fjern batteriet før du udfører justeringer, service eller vedligeholdelse. Bore-/skruemaskinen må kun serviceres og repareres i et professionelt værksted. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et tørt sted. Hold motorens ventilationsåbninger rene. Knapperne o.l. skal være rene og frie for støv.Batteridrevet hekksaks DK

MILJØBESKYTTELSE Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl. KONFORMITETSERKLÆRING Vi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklærer herved, at produktet Beskrivelse WORX Batteridrevet hekksaks Type WG268E(230-269- udpegning af maskiner, repræsentant for Batteridrevet hækkesaks) Funktion Trimmer hække og buske Er i overensstemmelse med følgende direktiver: Maskindirektiv 2006/42/ EF Elektromagnetiske kompatibilitetsdirektiv 2004/108/EF RoHS direktiv 2011/65/EU “Støjemmision i Miljøet fra Maskiner til Udendørs Brug” direktiv 2000/14/EF ændret ved 2005/88/EF - Konformitetstestprocedure pr. Annex V - Målt niveau for lydeffekt 91.9dB(A) - Deklareret garanteret niveau for lydeffekt 94dB(A) - Afprøvningsorgan involveret Navn: Intertek Testing & Certification Ltd Adresse: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL Standarder i overensstemmelse med, EN 60745-1 EN 60745-2-15 EN 55014-1 EN 55014-2 EN ISO3744 Personen, autoriseret til at udarbejde den tekniske fil, Navn Russell Nicholson Adresse Positec Power Tools (Europe) Ltd, PO Box 152,Leeds,LS10 9DS,UK 2 01 2 / 11 / 0 5 Leo Yue POSITEC KvalitetsmanagerAkkupensasleikkuri FIN
