MANUAL DE USUARIO WG268E WORX

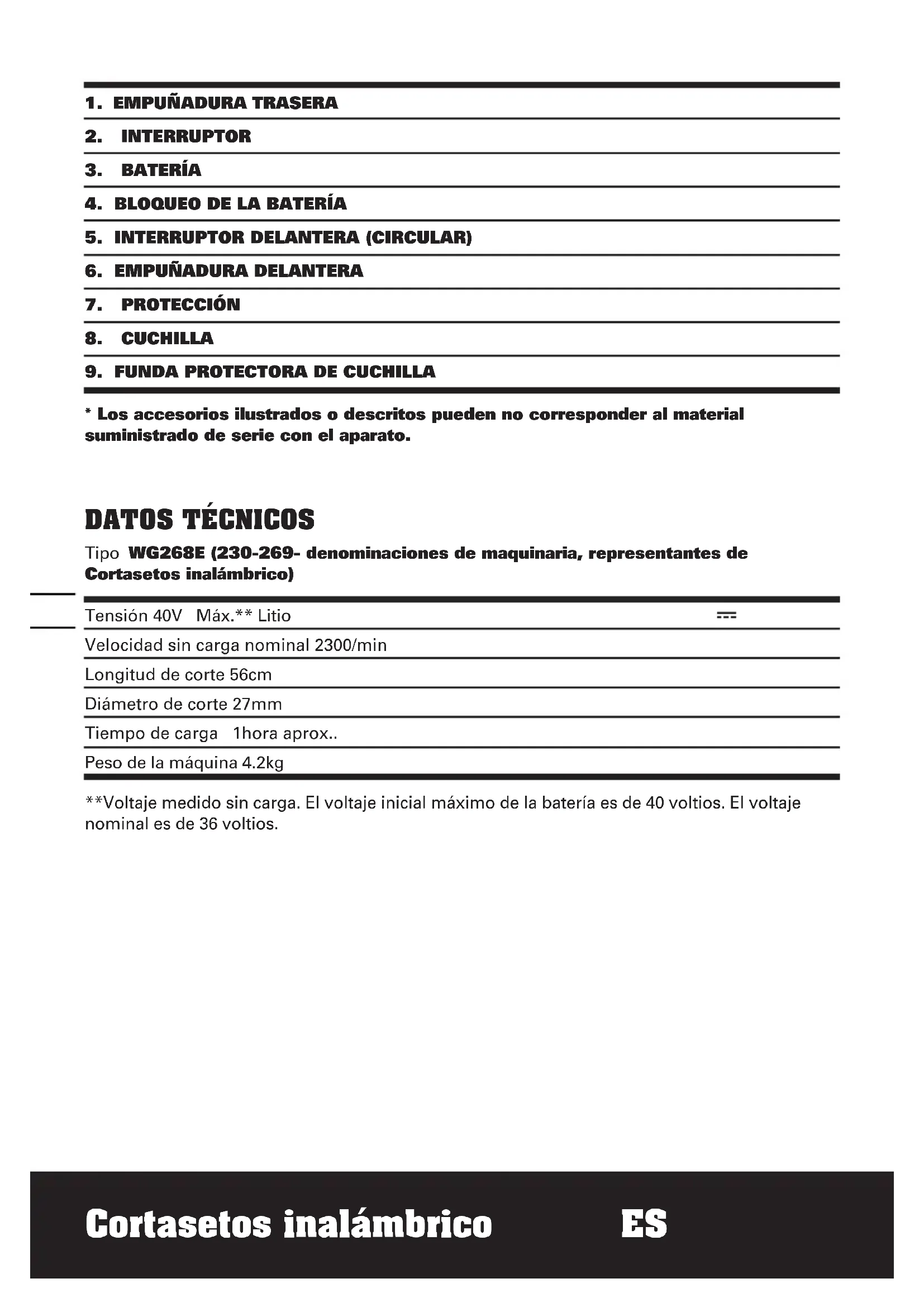

• Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.

Tipo WG268E (230-269- denominaciones de maquinaria, representantes de Cortasetos inalámbrico) Tensión 40V Máx.** Litio Velocidad sin carga nominal 2300/min Longitud de corte 56cm Diámetro de corte 27mm Tiempo de carga 1hora aprox.. Peso de la máquina 4.2kg **Voltaje medido sin carga. El voltaje inicial máximo de la batería es de 40 voltios. El voltaje nominal es de 36 voltios.Cortasetos inalámbrico ES

RUIDO Y DATOS DE VIBRACIÓN

Nivel de presión acústica de ponderación A 80dB(A) Nivel de potencia acústica de ponderación A 94dB(A)

3.0dB(A) Úsese protección auditiva cuando la presión acústica sea mayor a 80dB(A) Nivel de vibración a

<2.5m/s² Incertidumbre K=1.5m/s² ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramienta podría diferir del valor declarado dependiendo de la forma en que se use la herramienta según los ejemplos siguientes, y otras variaciones sobre el uso de la herramienta: Si la herramienta se encuentra en buenas condiciones de mantenimiento. Si se utiliza el accesorio correcto para la herramienta y se garantiza que está afilado y en buenas condiciones. Si se agarran las asas firmemente y se utilizan accesorios antivibración. Y si la herramienta se utiliza según su diseño y estas instrucciones. Esta herramienta podría causar síndrome de vibración del brazo y la mano si no se utiliza correctamente. ADVERTENCIA: Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de uso, como los tiempos durante los que la herramienta está apagado o cuando esta en funcionamiento pero no está realizando ningún trabajo. Ello podría reducir notablemente el nivel de exposición sobre el periodo de carga total. Ayuda a minimizar el riesgo de exposición a la vibración. Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario). Si la herramienta se utiliza regularmente, invierta en accesorios antivibración. Evite el uso de herramientas a temperaturas de 10ºC o menos. Planifique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días. ACCESORIOS Funda protectora de cuchilla 1 Cargador (WA3735) 1 Protección 1 Batería (WA3536) 1 Recomendamos que adquiera todos sus accesorios en el mismo comercio donde compró la herramienta. Utilice accesorios de buena calidad y de marca reconocida. Elija los accesorios de acuerdo con el trabajo que pretende realizar. Consulte los estuches de los accesorios para más detalles. El personal del comercio también puede ayudar y aconsejar.Cortasetos inalámbrico ES

ADVERTENCIA DE SEGURIDAD GENERALES SOBRE HERRAMIENTAS ELÉCTRICAS ¡ ADVERTENCIA! Leer todas las instrucciones. Si no se respetan las instrucciones, existe un riesgo de descargas eléctricas, de incendio y/o de graves heridas. Conserve todas las advertencias e instrucciones para futuras consultas. El término “herramienta eléctrica” en todas las advertencias siguientes corresponde a la herramienta eléctrica con o sin cable.

a) Mantener su lugar de trabajo limpio y bien iluminado. Bancos de trabajo desordenados y lugares oscuros invitan a los accidentes. b) No utilizar herramientas eléctricas en atmósferas explosivas, como por ejemplo en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden encender el polvo o los vapores. c) Mantener alejados a los niños y visitantes mientras opera una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

2) SEGURIDAD ELÉCTRICA

a) Los enchufes de la herramienta eléctrica deben encajar perfectamente en el tomacorriente. Nunca modificar el enchufe de ninguna manera. No utilizar adaptadores con herramientas eléctricas conectadas a tierra. Los enchufes no modificados y los que encajan perfectamente en el tomacorriente reducirán el riesgo de descarga eléctrica b) Evitar el contacto del cuerpo con superficies conectadas a tierra tales como caños, radiadores, cocinas y heladeras. Existe un riesgo creciente de descarga eléctrica si su cuerpo queda conectado a tierra. c) No exponer las herramientas eléctricas a la lluvia y no guardar en lugares húmedos. El agua que penetra en ellas aumentará el riesgo de una descarga eléctrica. d) No abusar del cable. Nunca utilizar el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantener el cable alejado del calor, del aceite, de bordes agudos o piezas móviles. Los cables dañados o enredadas aumentan el riesgo de descarga eléctrica. e) Cuando utilice su herramienta eléctrica al aire libre, emplear un prolongador apto para uso en exteriores. El empleo de cables para uso al aire libre reduce el riesgo de descarga eléctrica. f) Si es necesario utilizar la herramienta motorizada en un lugar muy húmedo, utilice una fuente de alimentación con dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) SEGURIDAD PERSONAL

a) Mantenerse alerta, poner atención en lo que está haciendo y utilice el sentido común mientras opera una herramienta eléctrica. No emplear la herramienta cuando se encuentre cansado o bajo la influencia de drogas, alcohol o medicación. Un momento de falta de atención durante el manejo de herramientas eléctricas puede dar lugar a daños corporales serios. b) Utilizar equipo de seguridad. Usar siempre protección ocular. Equipo de seguridad como máscaras contra el polvo, zapatos antideslizantes de seguridad, sombrero o protección auditiva para condiciones apropiadas reducirá daños corporales. c) Evite el arranque accidental. Asegúrese de que el interruptor se encuentra desactivado antes de enchufar la máquina o colocar la batería, al tomar la herramienta o transportarla. Transportar herramientas con el dedo en el interruptor o enchufar la herramienta cuando el interruptor está encendido invitan a los accidentes.Cortasetos inalámbrico ES

d) Retire llaves de ajuste o llaves inglesas antes de poner la herramienta en funcionamiento. Una llave que queda unida a una pieza móvil de la herramienta puede originar daños corporales. e) No extralimitarse. Mantenerse firme y con buen equilibrio en todo momento. Esto permite un mejor control de la herramienta en situaciones inesperadas. f) Vestirse apropiadamente. No usar ropa suelta ni alhajas. Mantener su cabello, ropa y guantes alejados de las piezas móviles. La ropa suelta, las alhajas o el cabello largo pueden ser atrapados por las piezas móviles. g) Si se proporcionan dispositivos para la extracción y recolección de polvo, asegurarse de que estos estén conectados y utilizados correctamente. El uso de estos dispositivos puede reducir peligros relacionados con el polvo.

4) MANTENIMIENTO DE LA

HERRAMIENTA MOTORIZADA a) No forzar la herramienta eléctrica. Utilizar la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta hará el trabajo mejor y más seguro a la velocidad para la cual fue diseñada. b) No utilizar la herramienta eléctrica si el interruptor no la enciende o apaga. Cualquier herramienta eléctrica que no pueda ser controlada con el interruptor es peligrosa y debe ser reparada. c) Desconecte el enchufe de la toma eléctrica y/o la batería de la herramienta antes de realizar cualquier ajuste, cambiar un accesorio o guardar la herramienta. Tales medidas de seguridad preventivas reducen el riesgo de arranque accidental de la herramienta. d) Mantener las herramientas eléctricas que no usa fuera del alcance de los niños y no permita que personas no familiarizadas con la herramienta o con estas instrucciones maneje la herramienta eléctrica. Las herramientas eléctricas son peligrosas en manos de usuarios inexpertos. e) Revisar las herramientas eléctricas. Comprobar si hay desalineamiento o atascamiento de piezas móviles, rotura de piezas en general y cualquier otra condición que pueda afectar la operación normal de la herramienta. Si se verifican daños, recurra a un service calificado antes de volver a usar la herramienta. Las herramientas mal mantenidas causan muchos accidentes. f) Mantener las piezas de corte limpias y afiladas. Puesto que son menos probables de atascarse y más fáciles de controlar. g) Utilizar la herramienta eléctrica, accesorios y brocas etc., de acuerdo con estas instrucciones y de la manera prevista para el tipo particular de herramienta eléctrica, teniendo en cuenta las condiciones de trabajo y el trabajo a ser realizado. El uso de la herramienta eléctrica para otras operaciones distintas de lo previsto podría dar lugar a una situación peligrosa.

5) UTILIZACIÓN Y MANTENIMIENTO DE

a) Recargar solamente con el cargador indicado por el fabricante. Un cargador adaptado a un tipo de batería podría crear un riesgo de incendio si se utiliza con una diferente batería. b) Utilizar las herramientas eléctricas solamente con baterías especialmente adaptadas. La utilización de cualquier otra batería podría causar un riesgo de incendio o herida. c) Cuando la batería no está en uso, tenerla lejos de los objetos metálicos como los trombones, las piezas de moneda, las llaves, los clavos, los tornillos, o cualquier otro pequeño objeto metálico susceptibles de establecer una conexión de un terminal a otra. El cortocircuito de un terminal a otra puede causar quemaduras o un incendio. d) Hay una fuga de líquido de la batería. Evitar todo contacto. Si entreCortasetos inalámbrico ES

accidentalmente en contacto con este líquido, lavar con agua limpia. En caso de contacto con los ojos, consultar a un médico. El líquido presente en las baterías puede causar irritaciones o quemaduras.

a) Permitir que el mantenimiento de su herramienta eléctrica sea efectuado por una persona calificada usando solamente piezas de recambio idénticas. Esto es primordial para mantener la seguridad de la herramienta eléctrica.

1. Conserve todas las partes del cuerpo

alejadas de la cuchilla de corte. No retire el material cortado ni sostenga el material a cortar con las cuchillas en movimiento. Asegúrese de apagar la herramienta antes de extraer material atascado. Un momento de desatención durante el uso de la recortadora podría resultar en una lesión personal seria.

2. Transporte la recortadora por el

mango con la cuchilla de corte detenida. Mientras transporta o conserva la recortadora, mantenga instalada siempre la cubierta del dispositivo. Un manejo adecuado de la recortadora permitirá reducir las posibles lesiones personales relacionadas con las cuchillas de corte.

3. Sostenga la herramienta por las

empuñaduras aislantes cuando realice una operación donde la herramienta de corte puede entrar en contacto con cableado oculto. El contacto con un cable con corriente también hará que las partes expuestas del metal de la herramienta puedan transmitirle una descarga eléctrica. SÍMBOLOS Para reducir el riesgo de lesión, lea el manual de instrucciones Utilíce protección auditiva Utilizar protección ocular Utilizar una máscara antipolvo No use en ambientes mojados o húmedos. No exponer a la lluvia o al agua No incinerar No descartar las baterías. Las baterías agotadas deben llevarse a su recolector local o punto de reciclado Los residuos de equipamientos eléctricos y electrónicos no deben depositarse con las basuras domésticas. Se recogen para reciclarse en centros especializados. Consulte las autoridades locales o su revendedor para obtener informaciones sobre la organización de la recogida.Cortasetos inalámbrico ES

¡ADVERTENCIA! ANTES DE PONER

UTILIZACIÓN REGLAMENTARIA

La podadora de setos está diseñada para ser utilizada por un operario para podar setos y arbustos, utilizando una o varias de las hojas correspondientes. Existe un riesgo potencial si la podadora de setos se manipula inapropiadamente y no se utiliza para el uso para el que ha sido diseñada, lo que aumentará los riesgos de lesiones personales causados por las hojas.

1. MONTAJE DE LA PROTECCIÓN

Inserte la protección en la ranura, como muestra la Fig. A., asegurándose de que se encuentra colocada firmemente. Utilice dos tornillos para fijar la protección con seguridad.

2. MONTAJE DE LA EMPUÑADURA

FRONTAL Debe montarse la empuñadura frontal antes del uso:

1) Quite el tornillo del asa frontal.

2) Coloque la empuñadura sobre la

carcasa, alineando la marca con la carcasa y la empuñadura. Asegúrese de que las marcas que sobresalen del asa frontal a encajan perfectamente en las muescas correspondientes de la carcasa. (Fig. B,C)

3) Inserte el perno de bloqueo en la

4) Compruebe si la empuñadura se encuentra

firmemente colocada. Si no es así, vuelva a apretar el perno de bloqueo. ATENCIÓN: Asegúrese de que la manivela quede firmemente fijada a su lugar.

3. ANTES DE UTILIZAR SU PODADORA

ADVERTENCIA! El cargador y el pack de batería han sido específicamente diseñados para funcionar juntos, de modo que no procure utilizar ningún otro dispositivo. Nunca inserte o permita objetos metálicos en las conexiones del cargador o el pack de batería, ya que podrían ocurrir fallas y riesgos eléctricos. ATENCIÓN: Al cargar una batería nueva o que no haya sido utilizada durante un largo periodo de tiempo El cargador suministrado es adecuado para cargar la batería de iones de litio instalada en la máquina. No utilice otro cargador de baterías.

4. CARGA DE SU BATERÍA

La batería de iones de litio se encuentra protegida contra descarga profunda. Si la batería se vacía, la máquina se apaga por medio de un circuito preventivo En un entorno cálido o después de un uso intenso, la batería podría estar demasiado caliente para volver a ser cargada. Deje que la batería se enfríe antes de volver a cargarla.

5. EXTRAER O INSTALAR LA BATERÍA

(Fig E) Presione el cierre de la batería y extraiga la batería de su herramienta. Después de cargar la batería, insértela en el puerto de batería de la podadora. Una sencilla presión será suficiente. Compruebe si la batería ha quedado colocada correctamente. ATENCIÓN: Cuando extraiga la batería, sosténgala firmemente para evitar caídas y daños personales.

6. LED DE ESTADO DE LA BATERÍA (Ver F)

ATENCIÓN: Los LEDs de estado indicarán la condición de la batería al presionar el botón de la batería. Los LEDs indican constantemente la condición de la batería de la siguiente manera: Al presionar el botón “POWERTEST” se iluminará el botón luminoso. Si están iluminadas las tres luces verdes, laCortasetos inalámbrico ES

batería estará completamente cargada. Si están iluminadas dos luces verdes ( ), la batería estará moderadamente cargada. Si sólo se ilumina una luz verde ( ), la carga de la batería estará agotada. IMPORTANTE Si sólo se ilumina una luz verde, la batería está descargada. Esto será así aunque el cortacésped continúe funcionando. Si continúa utilizando su cortacésped con la batería descargada, podría reducir la vida y el rendimiento de su batería.

Extraiga la protección de la cuchilla (9).

Su cortasetos está equipado con un sistema de seguridad de puesta en marcha, basado en pulsar dos palancas para lograr poner en marcha el aparato.. Mantenga pulsada la palanca frontal (5) y presione el gatillo del interruptor (2) (Consulte la Fig. G1).

PARA DETENER SU CORTASETOS

Aleje su cortasetos del área de corte antes de detenerlo. Para detenerlo, libere una de las palancas (Consulte la Fig.G2). ¡ADVERTENCIA! Si a su cortasetos le falta cualquier pieza o si está dañado o averiado, no lo ponga en marcha . Haga repararlo o cambie las piezas dañadas para razones de seguridad. NO UTILIZAR SIN EL MANGO

VERTICALES Recuerde que la palanca puede activarse desde tres lados, dándole más posibilidades de conseguir una sujeción confortable. Antes de cortar una zona, inspecciónela y retire cualquier objeto extraño que pudiera salir disparado o atascarse en las cuchillas. Sostenga siempre el cortasetos con ambas manos y con la cuchilla lo más alejada posible durante el arranque. Para cortar ramas nuevas, mueva el cortasetos realizando barridos para que las ramas entren directamente en la cuchilla (Consulte las Figs.H y I) Deje que la cuchilla alcance su máxima velocidad antes de cortar. Durante el uso, mantenga las cuchillas alejadas de la gente y los objetos como paredes, piedras grandes, árboles, vehículos, etc. Si la cuchilla se atasca, detenga inmediatamente el cortasetos. Libere las dos palancas (5 y 2) antes de intentar extraer cualquier resto de la cuchilla. Utilice guantes para podar ramas espinosas o con púas. No intente cortar ramas demasiado gruesas para la cuchilla. ALTOS CORTES Haga un movimiento de gran amplitud en los 2 sentidos con su cortasetos (Véase H). Una ligera inclinación de las cuchillas de arriba abajo que acompaña el movimiento dará una excelente calidad de corte. CORTES VERTICALES Para realizar cortes verticales, comience por la parte inferior del seto, corte subiendo (Véase J) y efectuando un corte cónico de la parte baja hacia arriba. Esta forma permite una mejor exposición del seto y un crecimiento más uniforme.

Extraiga la batería. Utilice una brocha suave para eliminar los restos de todas las tomas de aire y la cuchilla. Limpie la superficie con un paño seco. ADVERTENCIA: Nunca utilice agua para limpiar el cortasetos. No lo limpie con productos químicos. No utilice petróleo o disolventes. Podrían dañar su cortasetos.

LUBRICAR LA CUCHILLA

Para facilitar el uso del aparato y prolongar su vida útil, lubrique las cuchillas antes y después de cada uso. Antes de realizar la operación de lubricado, extraiga la batería del cortaseetos. Aplicar aceite en las hojas periódicamente (consulte la Fig. J). AL FINAL DE LA TEMPORADA DE CORTE Limpie el cortasetos completamente.Cortasetos inalámbrico ES

Compruebe que todas las tuercas y tornillos se encuentran bien colocados. Inspeccione visualmente el cortasetos en busca de componentes desgastados o dañados.

PARA ALMACENAR LA PODADORA DE

SETOS La cubierta de la hoja y el soporte de almacenamiento de la podadora se proporcionan con 2 ranuras de suspensión para almacenar la podadora en la pared (Consulte la Fig. K). Asegúrese de que la cubierta de la hoja y el soporte de almacenamiento de la podadora están encajados antes de almacenar el producto. Almacene y la podadora en un lugar seco donde esté protegida contra cualquier daño. MANTENIMIENTO Quite la batería antes de llevar a cabo cualquier ajuste o tarea de reparación o mantenimiento. No posee piezas en su interior que deban ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de funcionamiento libres de polvo. PROTECTION AMBIENTAL Los residuos de equipamientos eléctricos y electrónicos no deben depositarse con las basuras domésticas. Se recogen para reciclarse en centros especializados. Consulte las autoridades locales o su revendedor para obtener informaciones sobre la organización de la recogida.

CONFORMIDAD Los que reciben, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declaran que el producto Descripcón Cortasetos inalámbrico WORX Modelo WG268E (230-269- denominaciones de maquinaria, representantes de Cortasetos inalámbrico) Función Cortar setos y maleza Cumple con las siguientes directivas, Directiva de maquinaria 2006/42/EC Directiva de compatibilidad electromagnética 2004/108/EC Directiva de RoHS 2011/65/EU Directiva sobre la emisión del ruido para un equipo que debe utilizarse en exterior 2000/14/EC modificada por 2005/88/EC - Procedimiento de evaluación de la conformidad de acuerdo con Annex V - Nivel de presión acústica

dB(A) - Nivel de intensidad acústica 94dB(A) - Notificación realizada por Nombre: Intertek Testing & Certification Ltd Dirección: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL Normativas conformes a, EN 60745-1 EN 60745-2-15 EN 55014-1 EN 55014-2 EN ISO3744 La persona autorizada para componer el archivo técnico, Firma Russell Nicholson Dirección Positec Power Tools (Europe) Ltd, PO Box 152,Leeds,LS10 9DS,UK 2 01 2 / 11 / 0 5 Leo Yue Gerentede Calidad POSITECPodador sem fio PT
