| Tipo de produto | Ventilador extrator de parede / janela |
| Marca | Soler & Palau |
| Modelo | HVSTYLVENT (série HV-150 M / AE / A) |
| Instalação | Janela de vidro (espessura 3-25 mm) ou parede (espessura 25-300 mm) |
| Alimentação | 220-240 V, 50/60 Hz |
| Classe elétrica | II (dupla isolação, sem terra) |
| Temperatura ambiente máx. | 45 °C |
| Diâmetro de perfuração | Aproximadamente 150 mm (ver esquema B) |
| Material | Plástico, borracha (almofadas) |
| Modos de funcionamento | Modelo M: 3 modos (parado/aba fechado, parado/aba aberto, extração forçada); AE: 2 modos (parado/aba fechado, extração); A: 3 modos com controlo CR-150 |
| Comando | Cordão (modelo M) ou interruptor de parede (AE) ou controlador CR-150 (A) |
| Extração | Forçada (modo extração) |
| Ventilação natural | Sim, nos modelos M e A (aba aberto, ventilador parado) |
| Aba (persiana) | Motorizado ou manual conforme modelo |
| Proteção térmica | Fusível térmico (modelo HV-150N) |
| Limpeza | Pano macio e água; não utilizar jato de água sob pressão |
| Manutenção | Verificar periodicamente a hélice e o funcionamento correto da aba |
| Garantia | Defeitos de origem cobertos; anulada se reparação não autorizada |
| Reciclagem | Embalagem e aparelho em ecoponto ou no revendedor |
Perguntas frequentes - HVSTYLVENT Soler & Palau
Perguntas dos utilizadores sobre HVSTYLVENT Soler & Palau
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Ventilador em formato PDF gratuitamente! Encontre o seu manual HVSTYLVENT - Soler & Palau e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. HVSTYLVENT da marca Soler & Palau.
MANUAL DE UTILIZADOR HVSTYLVENT Soler & Palau
ATENÇÃO: Deve trocar-se a ponte dos bornes 5-1 para 5-2.
Por favor, leia atentamente estas instruções antes de instalar este produto, afim de evitar danos e situações de risco. Qualquer utilização deste dispositivo, que é diferente do que é indicado no manual, pode causar incêndio, choque eléctrico ou lesão e vai fazer a garantia nula e sem efeito remanescente.
A garantia não cobre qualquer defeito, dano, perda, danos ou prejuízos causados pelo uso indevido deste produto. Eles são garantidos plenos direitos legais a esse respeito. Não há condição ou garantia regulados por leis que não possam ser excluídas ou modificadas por qualquer motivo.
- Verifique o estado perfeito e funcionamento do dispositivo quando descompactar, uma vez que todos os defeitos de origem que este é coberto pela garantia S & P. Se você encontrar quaisquer defeitos ou danos, não instale ou tente consertá-lo, entre em contacto com o revendedor.
Não deixar a embalagem ao alcance de crianças e lugar em conformidade com as regras atuais de reciclagem.

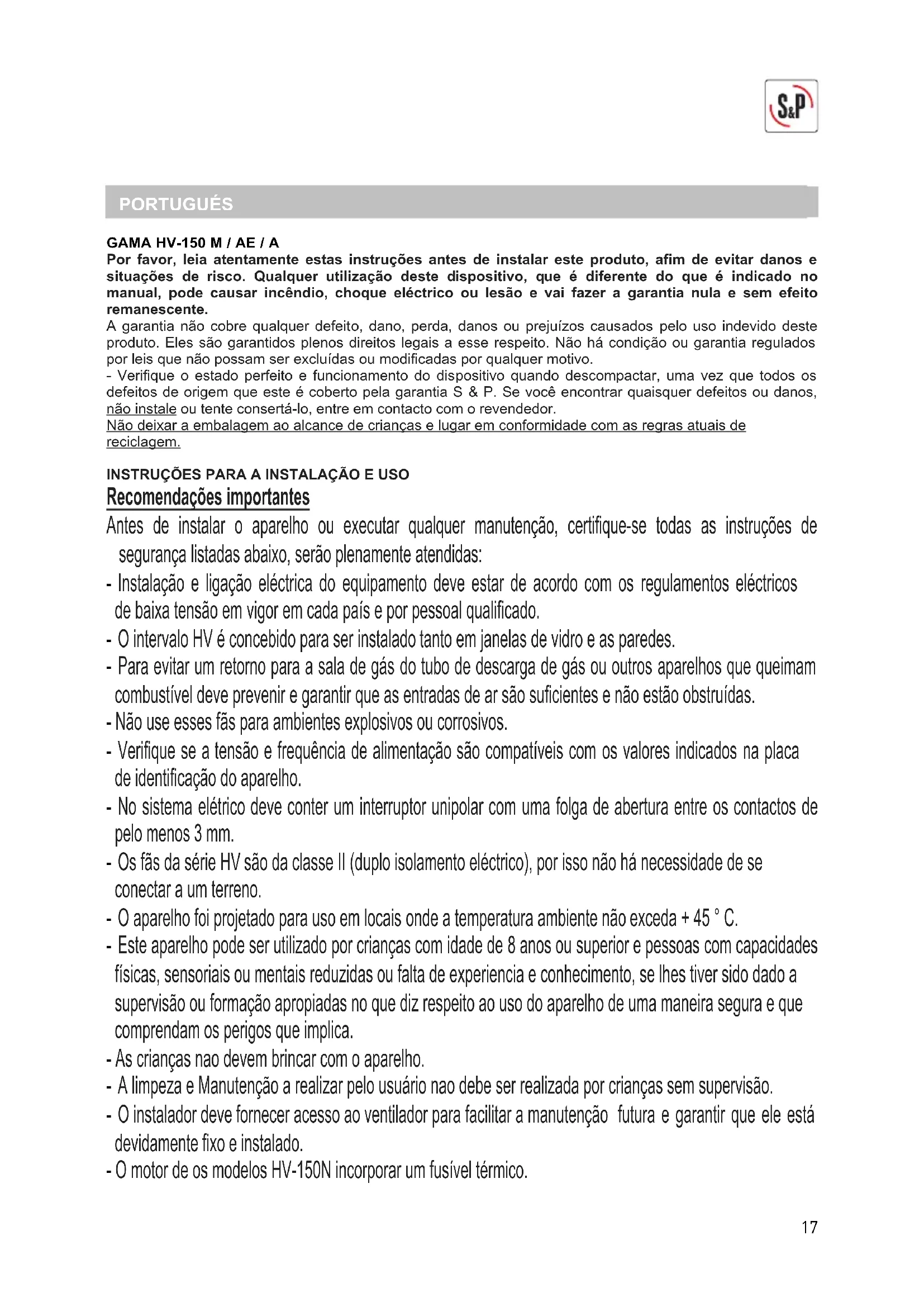

INSTRUÇÕES PARA A INSTALAÇÃO E USO
Recomendações importantes
Antes de instalar o aparelho ou executar qualquer manutenção, certifique-se todas as instruções de segurança listadas abaixo, serão plenamente atendidas:
- Instalação e ligação eléctrica do equipamento deve estar de acordo com os regulamentos eléctricos de baixa tensão em vigor em cada país e por pessoal qualificado.
- O intervalo HV é concebido para ser instalado tanto em janelas de vidro e as paredes.
- Para evitar um retorno para a sala de gás do tubo de descarga de gás ou outros aparelhos que queimam combustível deve prevenir e garantir que as entradas de ar são suficientes e não estão obstruídas.
- Não use esses fãs para ambientes explosivos ou corrosivos.
- Verifique se a tensão e frequência de alimentação são compatíveis com os valores indicados na placa de identificação do aparelho.
- No sistema elétrico deve conter um interruptor unipolar com uma folga de abertura entre os contactos de pelo menos 3 mm.
- Os fãs da série HV são da classe II (duplo isolamento eléctrico), por isso não há necessidade de se conectar a um terreno.
- O aparelho foi projetado para uso em locais onde a temperatura ambiente não exceda + 45 °C.
- Este aparelho pode ser utilizado por crianças com idade de 8 anos ou superior e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, se lhes tiver sido dado a supervisão ou formação apropiadas no que diz respeito ao uso do aparelho de uma maneira segura e que comprendam os perigos que implica.
- As crianças nao devem brincar com o aparelho.
- A limpeza e Manutenção a realizar pelo usuário nao debe ser realizada por crianças sem supervisão.
- O instalador deve fornecer acesso ao ventilador para facilitar a manutenção futura e garantir que ele está devidamente fixo e instalado.
- O motor de os modelos HV-150N incorporar um fusível térmico.
- Certifique-se de que o braço do cego é no mesmo slot quando a grade externa está montado. Verifique o correcto funcionamento e operação do mecanismo do obturador.
- Verifique o estado perfeito e funcionamento do dispositivo quando descompactar, uma vez que todos os defeitos de origem que este é coberto pela garantia S & P.
Montagem janelas de vidro (espessura do vidro a partir de 3-25 mm)
É possível identificar todos os componentes do aparelho na Figura A, e as medidas necessárias para a instalação adequada do dispositivo na Figura B.
- Faça um buraco no vidro onde a montagem do aparelho é fornecido em conformidade com as dimensões indicadas na figura B. Recomendamos que a unidade estará localizada em uma distância mínima do solo de 1,5 metros.
- Remova o HV, conforme descrito abaixo:
Fig. 1.- Solte o parafuso (b) que fixa a tampa frontal (a).
Fig. 2.- Remova a tampa interna (a) pressionando as guias de retenção (c).
Fig. 3.- Solte as 3 porcas (d) que fixam o ecrã exterior (e) e separando o suporte (f).
- Instalar o HV sobre o vidro, tal como indicado abaixo:
Fig. 4.- Na grelha exterior (E), puxar para a frente e guiar os amortecedores de borracha (g), montados nos parafusos (h) para a frente. grade.
Fig. 5.- Do lado de fora, colocar a grelha exterior (e) no furo no vidro. Do lado de dentro, rode e empurre os amortecedores de borracha (g) a entrar em contacto com o vidro e permitem manter a grelha exterior (E) na posição.
Fig. 6.- Coloque o suporte (f) nos parafusos (h) da grelha exterior (e) e aparafusar as porcas (d) orientando função da espessura do vidro:
- Vidro de 3-14 mm Fig. 6a
- Cristal 14-25 mm Fig. 6b.
- Apertar sem juntas de borracha completamente esmagados e suporte de rede.
Certifique-se de que o vidro não tocar as peças de plástico.
Fig.7.- o fio passa (l), inserir os fios eléctricos, passando através da flange (j) e ligá-los na caixa terminal (k).
Fig.8.- Montagem da tampa interna (a) colocar as duas aberturas rectangulares (i) se situem na parte superior da caixa às patilhas (m) do suporte (F) e as duas primeiras abas de retenção (c) eles estão bem posicionadas.
Fig. 9. Aperte o parafuso (b).
Montagem na parede (espessura da parede entre 25 - 300 milímetros) (Prever que as mangas de rosca e espargos (h) são fornecidos como acessórios).
- Faça um buraco na parede onde o aparelho de montagem é fornecido em conformidade com as dimensões indicadas na figura B. Recomendamos que a unidade estará localizada em uma distância mínima do solo de 1,5 metros
- Medição da espessura da parede e cortar espargos (n), para um comprimento igual a esta espessura inferior a 5 mm.
- Use o dispositivo na parede para marcar os locais de suporte de fixação (f). Faça furos e coloque buchas.
- Remova o HV respeitando o seguinte:
Fig.10.-Solte o parafuso (b) fixar a tampa interna (a).
Fig.11.- Remover a tampa interior (a), pressionando as abas laterais (c).
Fig.12.- Solte 3 porcas (d) que fixam o ecrã exterior (e) e separando o suporte (f).
- Instalar o HV na parede como a que se segue
Fig.13.- Na grelha exterior (e), para a frente e puxar para remover os amortecedores de borracha (g), montados nos parafusos (h).
Fig.14.- Definir espargos (n) para os pregos mais longos (h) da grelha exterior (e) com tubos de rosca (p) e amortecedores de borracha cadeia (g) do aspargo (n).
Fig.15.- Do lado de fora, colocar a grelha exterior (e) no furo na parede. Do lado de dentro, rode e empurre os amortecedores de borracha (g) a entrar em contacto com a parede e permite manter a grelha exterior (e) na posição.
Fig.16.- Montar o suporte (f) nos pernos (n) e parafuso porcas (d) função do comprimento do parafuso prisioneiro saliente apoio orientando (f).
Fig.17.- Set Screw o suporte (f) para a parede e aperte as porcas (d).
Fig.18.- Dependendo da posição dos cabos eléctricos, passa para perfurar a cabo (i) acima do suporte (f) ou o cabo de passagem (q) situado no fundo do mesmo (f) introduzir os cabos eléctricos passando através da flange (j) e ligá-los na caixa terminal (k).
Fig.19.-Monte a tampa frontal (a) primeiro colocando as duas aberturas retangulares (j) localizadas na parte superior dos separadores (m) do suporte (f) até que as duas patilhas de retenção (c) estão bem posicionadas
- Antes de fazer a ligação eléctrica, verifique que está desconectado da rede. Também certifique-se de que a hélice gira livremente e não há obstruções na entrada ou saída do ventilador.
- Verifique se a tensão e frequência da rede correspondem aos valores técnicas estabelecidas em placa.
- Conexão Modelo HV-150 M: De acordo como esquema Figura C.
- Conexão Modelo HV-150 AE: De acordó como esquema Figura C.
- Conexão Modelo HV-150 A: De acordo como esquema Figura D.
(essencial Impulsionada pela CR-150 controle S & P, está disponível como acessório)
Modo de funcionamento
3 modos de operação puxando o cordão:
Modo 1 Parado - cortina fechada
Modo 2 Parado - obturador aberto (ventilação natural).
Modo 3 Como extractor (Extração forçada).
- Modelo HV-150 AE
(Liagação imprescindivel pelo comando CR-150 S & P, é fornecido como acessório)
3 modos de operação:
Modo 1 Parado - cortina fechada
Modo 2 Parado - obturador aberto (ventilação natural).
Modo 3 Como extractor (Extração forçada).
OFF: Cortina fechada/ Extractor parado
ON + ≠ : Obturador aberto/ Extractor parado (ventilação natural)
ON + ★ : Obturador aberto/ Como extractor (Extração forçada)
NOTA: Um único CR-S & P 150 pode controlar até cinco HV-150 A.
Manutenção
- Antes de manusear o ventilador, verifique que está desconectado da rede, mesmo que tenha sido interrompido.
- Limpe regularmente o exterior com um pano macio umedecido com água.
- Verifique periodicamente o estado da hélice.
- Não limpe com jato de água sob pressão.
Desmantelamento / reciclagem
O padrão de a CE e o compromisso com as gerações futuras nos obriga a reciclar o material; Por favor, deposite todos os restantes elementos do pacote para correspondentes recipientes de reciclagem e carregar o equipamento substituído no centro de resíduos mais próximo ou o seu revendedor.
Asistencia técnica
A extensa rede de S & P Serviços Oficiais garantir assistência técnica adequada. Se você notar qualquer anormalidade no funcionamento do dispositivo, por favor, entrar em contato com qualquer um desses serviços oficiais, que serão devidamente honrados. Qualquer operação realizada por alguém que não os Serviços Oficiais da S & P irá cancelar a garantia. Para eliminar qualquer dúvida a respeito de produtos S & P, vá para a Rede de Serviços Pós Venda se em território espanhol, ou o seu representante no mundo. Por sua localização, pode visitar o site www.solerpalau.com.
