Cleantec CTL 48 - Aspirador FESTOOL - Manual de utilização gratuito

Tipo de produto	Aspirador móvel para todos os usos
Marca	Festool
Modelo	Cleantec CTL 48
Categoria de poeiras	L (até 1 mg/m³)
Volume do tanque	48 L
Potência absorvida	350 - 1 200 W
Fluxo de ar máx. (aspirador)	130 m³/h
Fluxo de ar máx. (central)	234 m³/h
Depressão máx.	24 000 Pa
Superfície filtrante	6 318 cm²
Mangueira de aspiração	D 27/32 mm x 3,5 m
Comprimento do cabo	7,5 m
Nível de pressão sonora	71 dB(A)
Grau de proteção	IP X4
Dimensões (C x L x A)	740 x 406 x 1 005 mm
Peso	18,8 kg
Alimentação	Rede elétrica, tomada com terra
Funções principais	Aspiração de poeiras secas e líquidos, regulação de potência, tomada para ferramenta com arranque automático (AUTO), limpeza automática do filtro (AutoClean), travão de estacionamento
Manutenção e limpeza	Saco filtrante, saco de eliminação de resíduos, filtro principal, limpeza automática/manual do filtro
Segurança	Proteção térmica, paragem automática em caso de enchimento líquido, instruções para poeiras nocivas
Peças sobressalentes e reparabilidade	Peças sobressalentes Festool originais, serviço pós-venda autorizado

Perguntas frequentes - Cleantec CTL 48 FESTOOL

Como ajustar a potência de aspiração?

Use o botão giratório [1-9] para ajustar a força de aspiração. Gire no sentido horário para aumentar, anti-horário para diminuir.

Como usar o modo AUTO para a tomada da ferramenta?

Coloque o interruptor [1-8] na posição AUTO. O aspirador liga automaticamente quando a ferramenta elétrica ligada é posta em funcionamento. Certifique-se de que a ferramenta está desligada antes de comutar.

Como limpar o filtro principal nos modelos AutoClean?

Para uma limpeza automática, regule a frequência no botão giratório [1-7]. Para uma limpeza manual, rode o interruptor [1-8] para o símbolo AC. Também pode fechar a abertura da mangueira durante 2 segundos e depois rodar para AC para uma limpeza integral manual.

Posso aspirar água com este aspirador?

Sim, o aspirador é adequado para aspiração de água. Retire o saco filtrante ou o saco de eliminação de resíduos antes de aspirar líquidos. Use de preferência um filtro para líquidos (NF-CT). A aspiração para automaticamente na altura de enchimento máx.

Como trocar o saco filtrante ou o saco de eliminação de resíduos?

Desligue o aspirador. Abra os grampos de fecho [1-10]. Retire o saco usado como ilustrado (figuras 6 e 8). Insira o novo saco seguindo as instruções (figuras 7 e 9). Feche o tanque.

O que fazer se o aspirador parar durante o uso?

Provavelmente deve-se à proteção térmica. Coloque o interruptor em '0', deixe o aparelho arrefecer durante cerca de 5 minutos e depois volte a ligá-lo. Se o problema persistir, contacte o serviço pós-venda Festool.

Como usar o travão de estacionamento?

Levante ligeiramente a parte frontal do aspirador e baixe a alavanca do travão [1-13] até engatar. Para o soltar, prima novamente a alavanca.

Quais são as instruções de segurança para aspirar poeiras perigosas?

Use proteção respiratória. Use sempre um saco filtrante ou um saco de eliminação de resíduos. Não exceda os valores limite de exposição. Assegure uma ventilação suficiente. Os trabalhos de manutenção devem ser realizados por pessoal especializado.

Como conectar uma ferramenta elétrica?

Desligue a ferramenta. Ligue-a na tomada do aparelho [1-3]. Respeite a potência de ligação máx. (conforme país: UE 2400 W, CH/DK 1100 W, GB 230V 1800W, 110V 500W). Use o modo AUTO para arranque automático.

Onde encontrar as peças sobressalentes?

Use exclusivamente peças sobressalentes Festool originais. Consulte o catálogo Festool ou o site www.festool.fr/services. As reparações devem ser efetuadas por uma oficina autorizada.

MANUAL DE UTILIZADOR Cleantec CTL 48 FESTOOL

pt CE-Declaração de conformidade. Declaramos, sob a nossa exclusiva responsabilidade, que este produto corresponde às normas ou aos documentos normativos citados a seguir:

[1-4] Compartimento para tubos flexibles

[1-5] Empuñadura

[1-6] SysDoc

[1-7] Limpieza automática (solo variantes con AutoClean)

[1-8] Interruptor

6.5 Particularidades CTL 36 E AC- LHS

1 Indicações de segurança....58
2 Símbolos....58
3 Componentes da ferramenta....59
4 Dados técnicos.... 59
5 Utilização conforme as disposições...... 60
6 Colocação em funcionamento....60
7 Ajustes....61
8 Trabalhar....61
9 Manutenção e conservação....62
10 Ambiente....62

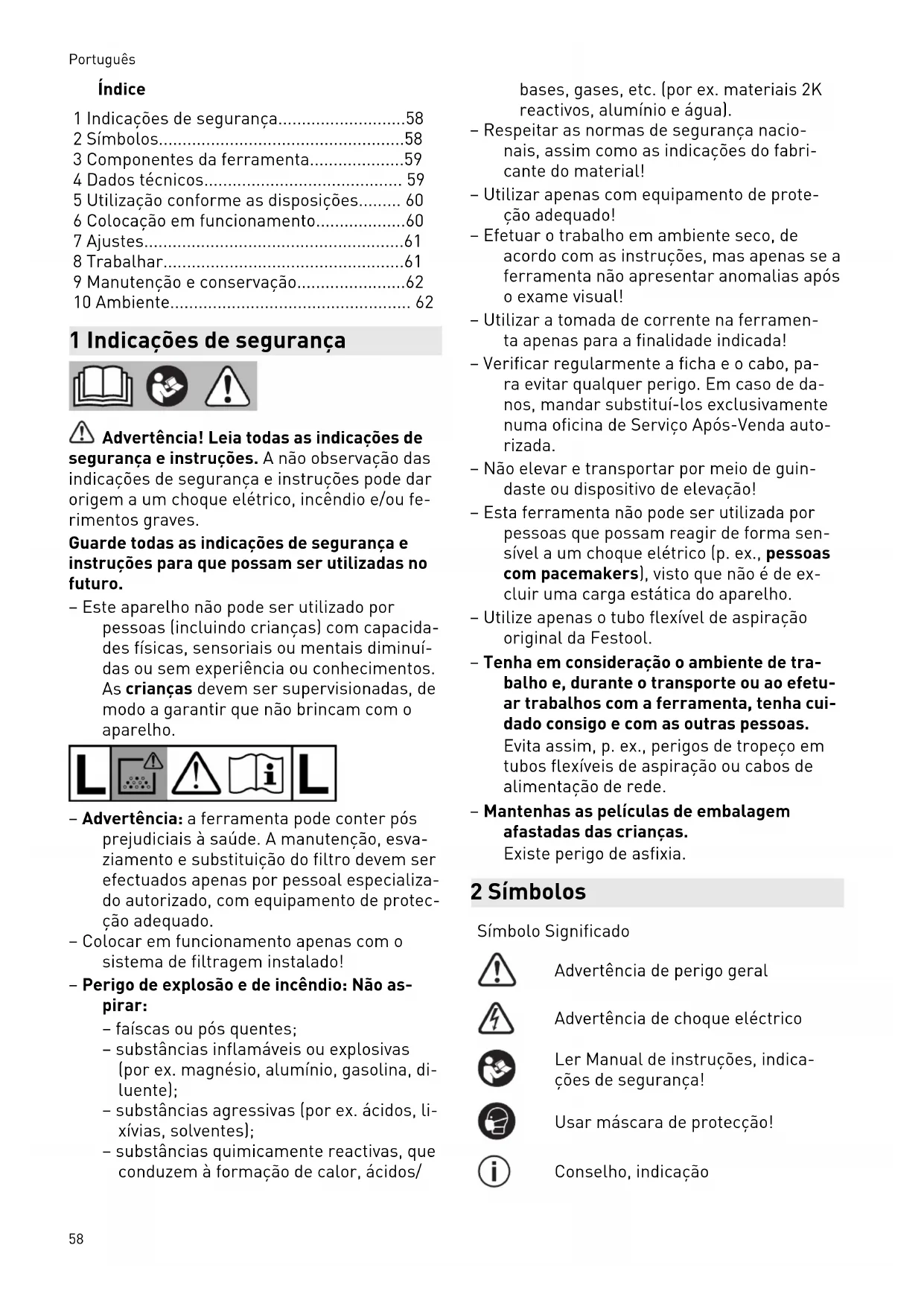

1 Indicações de segurança

Advertência! Leia todas as indicações de

segurança e instruções. A não observação das indicações de segurança e instruções pode dar origem a um choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para que possam ser utilizadas no futuro.

- Este aparelho não pode ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais diminuídas ou sem experiência ou conhecimentos. As crianças devem ser supervisionadas, de modo a garantir que não brincam com o aparelho.

- Advertência: a ferramenta pode conter pós prejudiciais à saúde. A manutenção, esvaziamento e substituição do filtro devem ser efectuados apenas por pessoal especializado autorizado, com equipamento de protecção adequado.

- Colocar em funcionamento apenas com o sistema de filtragem instalado!

- Perigo de explosão e de incêndio: Não aspirar:

• faíscas ou pós quentes;
• substâncias inflamáveis ou explosivas (por ex. magnésio, alumínio, gasolina, diluente);
• substâncias agressivas (por ex. ácidos, lixívias, solventes);
• substâncias quimicamente reactivas, que conduzem à formação de calor, ácidos/

bases, gases, etc. (por ex. materiais 2K reactivos, alumínio e água).

• Respeitar as normas de segurança nacionais, assim como as indicações do fabricante do material!
• Utilizar apenas com equipamento de proteção adequado!
• Efetuar o trabalho em ambiente seco, de acordo com as instruções, mas apenas se a ferramenta não apresentar anomalias após o exame visual!
• Utilizar a tomada de corrente na ferramenta apenas para a finalidade indicada!
• Verificar regularmente a ficha e o cabo, para evitar qualquer perigo. Em caso de danos, mandar substituí-los exclusivamente numa oficina de Serviço Após-Venda autorizada.
• Não elevar e transportar por meio de guindaste ou dispositivo de elevação!
• Esta ferramenta não pode ser utilizada por pessoas que possam reagir de forma sensível a um choque elétrico (p. ex., pessoas com pacemakers), visto que não é de excluir uma carga estática do aparelho.
• Utilize apenas o tubo flexível de aspiração original da Festool.
• Tenha em consideração o ambiente de trabalho e, durante o transporte ou ao efetuar trabalhos com a ferramenta, tenha cuidado consigo e com as outras pessoas.

Evita assim, p. ex., perigos de tropeço em tubos flexíveis de aspiração ou cabos de alimentação de rede.

- Mantenhas as películas de embalagem afastadas das crianças.

Advertência de perigo geral

Advertência de choque eléctrico

Ler Manual de instruções, indica- ções de segurança!

Usar máscara de protecção!

Conselho, indicação

Símbolo Significado

Instruções de manuseamento

Advertência! A ferramenta pode conter pó prejudicial à saúde!

Não deite no lixo doméstico.

3 Componentes da ferramenta

[1-1] Abertura de aspiração

[1-2] Ponto de encaixe de módulos (Módulo de ar comprimido no CTL 36/48 E LE, CTL 36/48 E LE AC, Módulo de tomada no CTL 26 E SD)

[1-3] Tomada de corrente

[1-4] Depósito para tubo flexível

[1-5] Punho

[1-6] SysDoc

[1-7] Limpeza automática (apenas variantes com AutoClean)

[1-8] Interruptor da ferramenta

[1-9] Regulação da força de aspiração.

[1-10] Mola de fecho

[1-11] Depósito para sujidade

[1-13] Travão

As figuras indicadas encontram-se no início do manual de instruções.

4 Dados técnicos

Aspiradores móveis
Consumo 350 - 1200 W
Potência máx. instalada na toma-da de corrente	UE	2400 W
	CH, DK	1100 W
	GB 230 V/ 110 V	1800 W/ 500 W
Fluxo volumétrico (ar) máx., aspirador/turbina 130 m3/h / 234 m3/h
Vácuo máx., turbina 24000 Pa
Área do filtro 6318 cm2
Tubo flexível de aspiração D 27/32 mm x 3,5 m-AS
Comprimento do cabo de ligação à rede 7,5 m
Nível de pressão acústica segundo a norma EN 60704-2-1 / Incerteza K 71 dB(A) / 3 dB
Tipo de protecção IP X4
Capacidade do depósito CTL 26 E, CTL 26 E AC, CTL 26 E SD 26 l
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 36 l
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 48 l
Dimensões Comp. x Larg.. x Alt. CTL 26 E, CTL 26 E AC, CTL 26 E SD 630 x 365 x 540 mm
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 630 x 365 x 596 mm
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 740 x 406 x 1005 mm
Peso CTL 26 E, CTL 26 E SD	13,9 kg
	CTL 36 E, CTL 36 E LE	14,4 kg
	CTL 48 E, CTL 48 E LE	18,8 kg
	CTL 26 E AC	14,7 kg

Aspiradores móveis

5 Utilização conforme as disposições

Aspirador móvel adequado para

• aspirar poeiras até 1 mg/m ^3 correspondentes à classe de poeiras 'L',
• aspirar água,
• para exigências elevadas em aplicações industriais, de acordo com a IEC/EN 60335-2-69.

Em caso de utilização incorrecta, a responsabilidade é do utilizador.

6 Colocação em funcionamento

ADVERTÊNCIA

Tensão ou frequência inadmissível!

Perigo de acidente

• Respeitar os dados na placa de características.
  ▶ Observar as especificações nacionais.

6.1 Primeira colocação em funcionamento

▶ Aplicar o saco de filtragem/remoção [2].
▶ Montar o enrolamento do cabo [3].
▶ Conectar o tubo flexível de aspiração [4].

6.2 Conectar o aspirador móvel

ADVERTÊNCIA

Perigo de ferimentos devido à entrada das ferramentas em funcionamento descontroladamente

• Antes de roda o interruptor para a posição "AUTO" ou "MAN", verificar que a ferramenta conectada está desligada.

O interruptor [1-8] serve de interruptor de activação/desactivação.

Interruptor na posição '0'

A tomada [1-3] está sem corrente, o aspirador móvel está desligado.

Interruptor na posição 'MAN'

A tomada [1-3] é percorrida por corrente; o aspirador móvel arranca.

Interruptor na posição 'Auto'

A tomada [1-3] é percorrida por corrente; o aspirador móvel arranca ao ligar a ferramenta conectada.

▶ Ligar a ficha de rede a uma tomada com protecção de terra.

Quando não se está a utilizar a ferramenta e antes da realização de trabalhos de manutenção e limpeza, retirar a ficha da tomada de corrente.

• Observar a potência máxima instalada na tomada de corrente (consultar o capítulo Dados técnicos).
  ▶ Desligar a ferramenta eléctrica.

- Conectar a ferramenta eléctrica à tomada de corrente [1-3].

Particularidades CTL26 E SD

• CTL 26 E SD E/A: módulo de tomada com dispositivo automático de activação para a utilização de duas ferramentas eléctricas: p. ex., 2 lixadoras, 1 serra tico-tico + 1 lixadora
• CTL 26 E SD: módulo de tomada com alimentação de corrente permanente para a utilização como cabo de extensão: p. ex., carregador, luzes, etc.

6.4 Conectar a ferramenta pneumática

ADVERTÊNCIA

Perigo de ferimento

▶ Desligar a ferramenta pneumática.

Dispositivo automático de activação nas ferramentas pneumáticas (CTL 36/48 E LE, CTL 36/48 E LE AC ou acessórios)

com módulo de ar comprimido no local de encaixe do módulo [1-2]

Conselho:

- Montagem da unidade de alimentação VE (495886): ar comprimido filtrado e lubrificado

- Utilização do sistema IAS com a peça de ligação IAS (454757) para ferramentas pneumáticas da Festool

Requisito: pressão de serviço da ferramenta 6 bar!

6.5 Particularidades CTL 36 E AC- LHS

Para utilizar o aspirador móvel em conjunto com a PLANEX:

▶ Utilizar um tubo flexível de aspiração resistente aos vincos D 36 mm x 3,5 m-AS.
▶ Utilizar uma luva de aspiração especial para a conexão do PLANEX.
- Aplicar a corrediça de fecho CT-VS entre a abertura de aspiração [1-1] e o tubo flexível de aspiração.
▶ Montar o porta-ferramenta.
▶ Utilizar apenas com o saco de remoção!

7 Ajustes

7.1 Regular a força de aspiração

▶ no botão giratório [1-9].

7.2 Bloquear o travão

Virando a alavanca do travão preta [1-13] impede-se que o aspirador móvel se desloque. Para o efeito, levantar ligeiramente o aspirador móvel na parte dianteira e pressionar a alavanca do travão preta para baixo, até engatar. Para soltar, pressione a alavanca verde.

7.3 Protecção térmica

Como protecção contra o sobreaquecimento, a protecção térmica desliga o aspirador móvel antes de alcançar a temperatura crítica.

• Como protecção contra o sobreaquecimento, a protecção térmica desliga o aspirador móvel antes de alcançar a temperatura crítica.
  ▶ Desligar o aspirador móvel, deixar arrefecer durante aprox. 5 minutos, ligar.

i Não é possível ligar: contactar a oficina de Serviço Após-venda Festool.

7.4 AUTOClean - limpar o filtro principal (apenas variantes com AutoClean)

Apenas em conjunto com o saco de remoção (cumprimento da classe de poei-). Não utilizar ao aspirar em húmido!

Limpeza automática

Ajustar a frequência no botão giratório [1-7].

Ligar apenasCTL 36 E AC- LHS: no botão giratório [1-7].

Limpeza manual

Rodar o interruptor da ferramenta [1-8] para o símbolo AC.

• Com a palma da mão ou a corrediça de fecho CT-VS (497926), tapar a abertura do bocal e do tubo flexível de aspiração durante 2 segundos.
• Rodar o interruptor da ferramenta [1-8] para o símbolo AC.

8 Trabalhar

8.1 Manuseamento

Alojamento para tubos: após o trabalho pode conduzir o tubo flexível de aspiração através da abertura [8-2] e guardá-lo no alojamento para tubos.

Apoio para Systainer SysDoc: na superfície de apoio é possível fixar um Systainer com as quatro corrediças ou o T-Loc [8-1].

8.2 Aspirar materiais secos

CUIDADO

Pós prejudiciais à saúde Lesão das vias respiratórias

▶ Utilizar sempre o saco de filtragem ou remoção!

Ao aspirar pós que excedam o valor limite, aspirar apenas uma única fonte de pó (ferramenta eléctrica ou pneumática).

Ao aspirar, ter em consideração os pós produzidos por ferramentas eléctricas em funcionamento:

Providenciar uma ventilação suficiente! Observar as regulamentações regionais!

Valores limite: evacuação de ar, no máx., 50% do volume de ar fresco

Fórmula: volume V_R x taxa de substituição de ar L_W

8.3 Aspirar materiais húmidos/líquidos

Retirar o saco de filtragem ou de remoção!

Conselho: utilizar filtros para líquidos especiais (NF-CT).

Se a altura máxima do nível de enchimento for atingida, a aspiração é automaticamente interrompida.

Após a aspiração em húmido, deixar secar o filtro principal!

CUIDADO

- Desligar imediatamente a ferramenta e esvaziar.

8.4 Após o trabalho

• Apenas variantes com AutoClean: limpar o filtro principal automática ou manualmente (consultar o capítulo 7.4).
• Desligar o aspirador móvel e retirar a ficha da tomada.
  ▶ Enrolar o cabo de ligação à rede.
  ▶ Esvaziar o depósito para sujidade.
  ▶ Guardar o aspirador móvel num local seco, protegido contra uma utilização não autorizada.

9 Manutenção e conservação

ADVERTÊNCIA

Perigo de ferimentos, choque elétrico

• Antes de efetuar quaisquer trabalhos de manutenção e conservação, retirar sempre a ficha da tomada de corrente!
• Todos os trabalhos de manutenção e reparação que exijam uma abertura da carcaça do motor apenas podem ser efetuados por uma oficina de Serviço Após-Venda autorizada.

Serviço Após-Venda e reparação apenas através do fabricante ou das oficinas de serviço: Endereço mais próximo em: www.festool.com/service

Utilizar apenas peças sobresselentes originais da Festool! Referência em: www.festool.com/service

- Limpar regularmente os sensores do nível de enchimento [5] e esvaziar o depósito para sujidades [1-11].

Observar as seguintes indicações:

- Mandar efetuar, no mínimo, uma vez por ano, uma verificação em termos de tecnologia de separação de poeiras (p. ex., em

relação a danificação do filtro, estanqueidade da ferramenta e funcionamento dos dispositivos de controlo) pelo fabricante ou por uma pessoa formada.

- O que não é possível limpar deve ser removido. Para o efeito, utilizar sacos impermeáveis. Observar as condições de remoção em vigor!

9.1 Saco de filtragem/ saco de remoção/ filtro principal

▶ Retirar o saco de filtragem [6].
▶ Aplicar o saco de filtragem [7].
▶ Retirar o saco de remoção [8].
▶ Aplicar o saco de remoção [9].
▶ Substituir o filtro principal [10].

Remover o filtro principal usado de acordo com as regulamentações legais.

Consulte os números de encomenda dos acessórios, filtros e material de desgaste no catálogo Festool ou na Internet, em "www.festool.com".

10 Ambiente

Não deite a ferramenta no lixo doméstico! Encaminhar as ferramentas, acessórios e embalagens para reaproveitamento ecológico. Respeitar as normas nacionais em vigor.

Apenas países da UE: de acordo com a Diretiva Europeia sobre resíduos de equipamentos elétricos e eletrónicos e a sua transposição para a legislação nacional, as ferramentas elétricas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente.

Informações sobre REACH: www.festool.com/reach

Оглавление
