MANUALE UTENTE Cleantec CTL 48 FESTOOL

it CE-Dichiarazione di conformità. Dichiariamo sotto la nostra esclusiva responsabilità che il presente prodotto e conforme alle norme e ai documenti normativi seguenti:

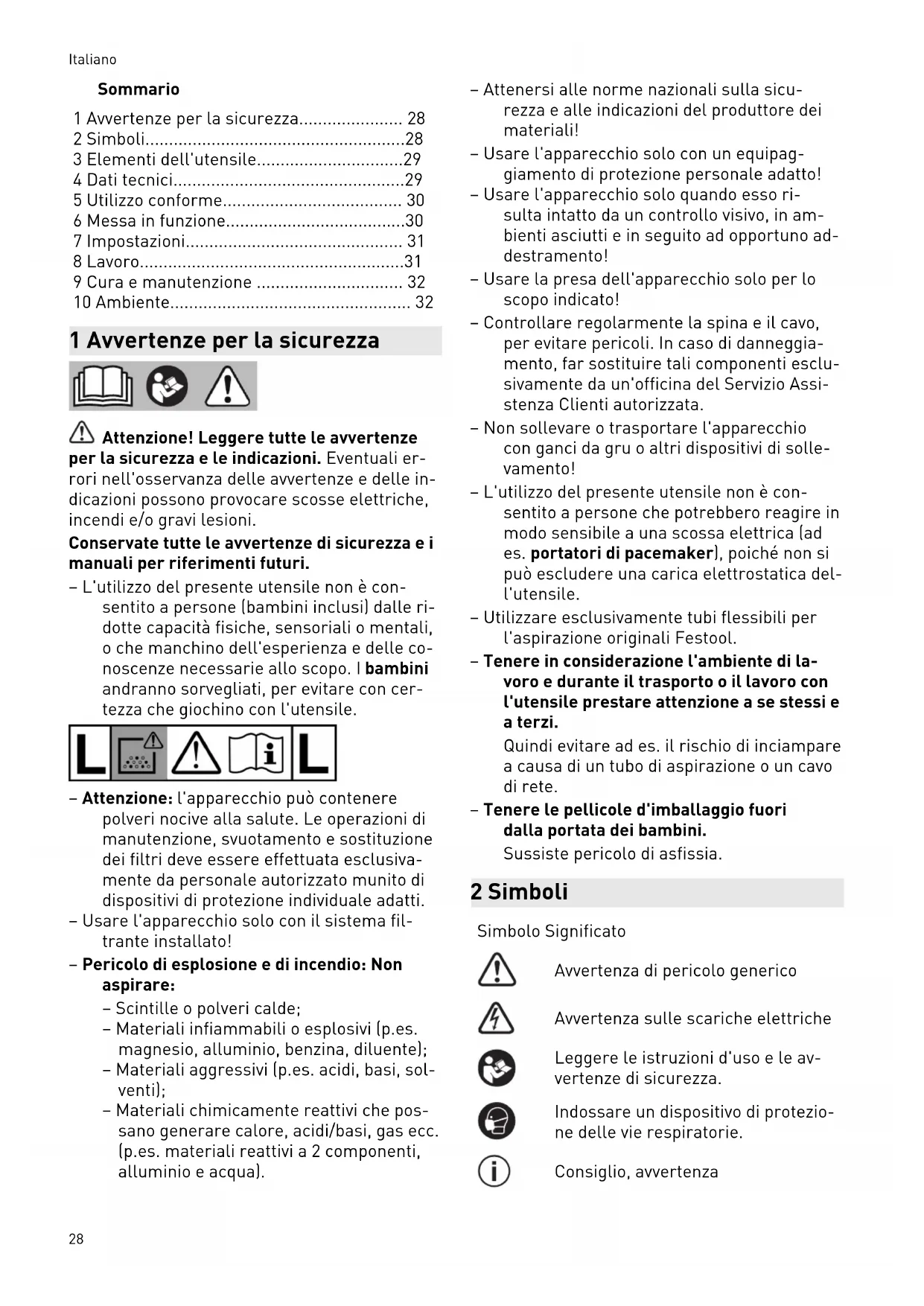

1 Avvertenze per la sicurezza.... 28
2 Simboli....28
3 Elementi dell'utensile....29
4 Dati tecnici....29
5 Utilizzo conforme.... 30
6 Messa in funzione....30
7 Impostazioni.... 31
8 Lavoro....31
9 Cura e manutenzione 32
10 Ambiente.... 32

1 Avvertenze per la sicurezza

Attenzione! Leggere tutte le avvertenze

per la sicurezza e le indicazioni. Eventuali errori nell'osservanza delle avvertenze e delle indicazioni possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e i manuali per riferimenti futuri.

- L'utilizzo del presente utensile non è consentito a persone (bambini inclusi) dalle ridotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle conoscenze necessarie allo scopo. I bambini andranno sorvegliati, per evitare con certezza che giochino con l'utensile.

- Attenzione: l'apparecchio può contenere polveri nocive alla salute. Le operazioni di manutenzione, svuotamento e sostituzione dei filtri deve essere effettuata esclusivamente da personale autorizzato munito di dispositivi di protezione individuale adatti.

- Usare l'apparecchio solo con il sistema filtrante installato!

- Pericolo di esplosione e di incendio: Non aspirare:

• Scintille o polveri calde;
• Materiali infiammabili o esplosivi (p.es. magnesio, alluminio, benzina, diluente);
• Materiali aggressivi (p.es. acidi, basi, solventi);

• Materiali chimicamente reattivi che possano generare calore, acidi/basi, gas ecc. (p.es. materiali reattivi a 2 componenti, alluminio e acqua).

• Attenersi alle norme nazionali sulla sicurezza e alle indicazioni del produttore dei materiali!

• Usare l'apparecchio solo con un equipaggiamento di protezione personale adatto!
• Usare l'apparecchio solo quando esso risulta intatto da un controllo visivo, in ambienti asciutti e in seguito ad opportuno addestramento!
• Usare la presa dell'apparecchio solo per lo scopo indicato!
• Controllare regolarmente la spina e il cavo, per evitare pericoli. In caso di danneggia- mento, far sostituire tali componenti esclusivamente da un'officina del Servizio Assi- stenza Clienti autorizzata.
• Non sollevare o trasportare l'apparecchio con ganci da gru o altri dispositivi di sollevamento!
• L'utilizzo del presente utensile non è consentito a persone che potrebbero reagire in modo sensibile a una scossa elettrica (ad es. portatori di pacemaker), poiché non si può escludere una carica elettrostatica dell'utensile.
• Utilizzare esclusivamente tubi flessibili per l'aspirazione originali Festool.
• Tenere in considerazione l'ambiente di lavoro e durante il trasporto o il lavoro con l'utensile prestare attenzione a se stessi e a terzi.

Quindi evitare ad es. il rischio di inciampare a causa di un tubo di aspirazione o un cavo di rete.

- Tenere le pellicole d'imballaggio fuori dalla portata dei bambini.

Sussiste pericolo di asfissia.

2 Simboli

Simbolo Significato

Avvertenza di pericolo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni d'uso e le av- vertenze di sicurezza.

Indossare un dispositivo di protezione delle vie respiratorie.

Consiglio, avvertenza

Simbolo Significato

Indicazione operativa

Attenzione! L'apparecchio può contenere polveri nocive alla salute!

Non smaltire tra i rifiuti domestici.

3 Elementi dell'utensile

[1-1] Apertura d'aspirazione

[1-2] Slot per modulo (Modulo pneumatico nel CTL 36/48 E LE, CTL 36/48 E LE AC, modulo a in- nesto nel CTL 26 E SD)

[1-3] Presa dell'apparecchio

[1-4] Alloggiamento per il tubo flessibile

[1-5] Impugnatura

[1-6] SysDoc

[1-7] Pulizia automatica (solo le varianti con AutoClean)

[1-8] Interruttore dell'apparecchio

[1-9] Regolazione della forza d'aspirazione

[1-10] Graffa di chiusura

[1-11] Serbatoio di contenimento

[1-13] Freno

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

4 Dati tecnici

Unità mobili d'aspirazione
Assorbimento elettrico 350 - 1200 W
Potenza max della presa dell'apparecchio.	EU	2400 W
	CH, DK	1100 W
	GB 230 V/ 110 V	1800 W/ 500 W
Portata (aria) max., ventola di asp./turbina 130 m3/h / 234 m3/h
Depressione max., turbina 24000 Pa
Superficie filtrante 6318 cm2
Tubo d'aspirazione D 27/32 mm x 3,5 m-AS
Lunghezza del cavo di rete 7,5 m
Livello di pressione sonora secondo EN 60704-2-1 / Incertezza K 71 dB(A) / 3 dB
Tipo di protezione IP X4
Contenuto serbatoio CTL 26 E, CTL 26 E AC, CTL 26 E SD 26 l
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 36 l
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 48 l
Misure L x P x H CTL 26 E, CTL 26 E AC, CTL 26 E SD 630 x 365 x 540 mm
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 630 x 365 x 596 mm
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 740 x 406 x 1005 mm
Peso CTL 26 E, CTL 26 E SD	13,9 kg
	CTL 36 E, CTL 36 E LE	14,4 kg
	CTL 48 E, CTL 48 E LE	18,8 kg
	CTL 26 E AC	14,7 kg

Unità mobili d'aspirazione

Unità mobile di aspirazione idonea per

• aspirazione di polveri fino a 1 mg/m³ corrispondenti al tipo L,
• aspirazione d'acqua,
• usi industriali a sollecitazione elevata, conforme a IEC/EN 60335-2-69.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

6 Messa in funzione

AVVERTENZA

Tensione o frequenza non ammesse!

Pericolo di incidenti

▶ Prestare attenzione alle indicazioni riportate sulla targhetta del tipo.
▶ Prestare attenzione ad eventuali disposizioni nazionali speciali.

6.1 Prima messa in funzione

▶ Inserire il sacco filtrante o il sacco di raccolta [2].

▶ Montare l'avvolgicavo [3].

▶ Collegare il tubo flessibile di aspirazione [4].

6.2 Collegamento dell'unità mobile di aspirazione

AVVERTENZA

Pericolo di ferimento causato da utensili che si avviano in modo incontrollato

- Prima di ruotare l'interruttore nella posizione "AUTO" o "MAN" prestare attenzione che l'utensile collegato sia spento.

L'interruttore [1-8] ha la funzione di interrutto-re ON/OFF.

Posizione dell'interruttore '0'

La presa dell'apparecchio [1-3] è senza corrente, l'unità mobile d'aspirazione è spenta.

Posizione dell'interruttore 'MAN'

La presa dell'apparecchio [1-3] è sotto corrente, l'unità mobile d'aspirazione si avvia.

Posizione dell'interruttore 'Auto'

La presa dell'apparecchio [1-3] è sotto corrente, l'unità mobile d'aspirazione si avvia all'attivazione dell'attrezzo collegato.

- Innestare la spina di rete in una presa collegata a terra.

Sfilare sempre la spina dalla presa in caso di non utilizzo e prima di eseguire qualsiasi operazione di manutenzione e di pulizia.

6.3 Collegamento dell'utensile elettrico

AVVERTENZA

Pericolo di lesioni

▶ Osservare i valori massimi di potenza allacciata sulla presa dell'apparecchio (vedi il Capitolo Dati tecnici).

▶ Spegnere l'attrezzo elettrico.

▶ Allacciare l'attrezzo elettrico alla presa dell'apparecchio [1-3].

Particolarità CTL26 E SD

- CTL 26 E SD E/A: modulo presa con inserimento automatico per l'uso di due attrezzi elettrici, ad es. 2 smerigliatrici, 1 seghetto alternativo + 1 smerigliatrice

- CTL 26 E SD: Modulo presa con apporto continuo di corrente per impiego da prolunga, ad es. caricabatteria, lampada ecc.

6.4 Collegamento dell'utensile pneumatico

AVVERTENZA

Pericolo di lesioni

▶ Spegnere l'attrezzo pneumatico.

Disinserimento automatico con attrezzi pneumatici (CTL 36/48 E LE, CTL 36/48 E LE AC o accessori)

con modulo pneumatico sullo slot per moduli [1-2]

Consiglio:

- montaggio dell'unità di alimentazione VE (495886): aria compressa filtrata e lubrificata

- Uso sistema IAS con raccordo IAS (454757) per attrezzi pneumatici Festool

Presupposto: pressione di esercizio dell'attrezzo 6 bar!

6.5 Particolarità CTL 36 E AC- LHS

Per utilizzare l'unità mobile d'aspirazione con la PLANEX:

• Usare il tubo di aspirazione antipiegatura D 36 mm x 3,5 m-AS.
• Usare la boccola di aspirazione speciale per il collegamento del PLANEX.
  ▶ Inserire la chiusura a saracinesca CT-VS tra l'apertura di aspirazione [1-1] e il tubo di aspirazione.
  ▶ Montare il supporto per attrezzi.
• Usare solo con il sacco di raccolta!

7 Impostazioni

7.1 Regolazione dell'intensità d'aspirazione

▶ con l'apposita rotella [1-9].

7.2 Bloccaggio del freno

Azionando la leva nera del freno [1-13] si evitano movimenti dell'unità mobile d'aspirazione. A tale scopo sollevare lievemente l'unità mobile d'aspirazione sul lato anteriore e premere la leva nera del freno verso il basso fino allo scatto. Premere per allentare la leva verde.

7.3 Protezione da temperatura elevata

Per proteggere l'apparecchio contro il surri-scaldamento, l'interruttore termico disinserisce l'unità mobile d'aspirazione prima del raggiungimento della temperatura critica.

▶ Per proteggere l'apparecchio contro il sur- riscaldamento, l'interruttore termico disin- serisce l'unità mobile d'aspirazione prima del raggiungimento della temperatura criti- ca.
▶ Spegnere l'unità mobile d'aspirazione e farla raffreddare per circa 5 minuti, quindi riaccenderla.

Se non è possibile accendere l'apparecchio contattare il servizio assistenza clienti di Festool.

7.4 AUTOClean - Pulire il filtro principale (solo varianti con AutoClean)

Solo in combinazione con un sacco di raccolta (idoneo per polveri del tipo L).

Non per l'aspirazione di liquido!

Pulizia automatica

Regolare la frequenza con la rotella [1-7].

Solo per CTL 36 E AC- LHS: accendere mediante la manopola [1-7].

Pulizia manuale

Posizionare l'interruttore dell'apparecchio [1-8] sul simbolo AC.

Pulizia completa manuale

• Con il palmo della mano o la chiusura a saracinesca CT-VS (497926), tappare la bocca di aspirazione o l'apertura del tubo di aspirazione per 2 secondi.
  ▶ Posizionare l'interruttore dell'apparecchio [1-8] sul simbolo AC.

8 Lavoro

8.1 Utilizzo

Alloggiamento per tubo d'aspirazione: Concluso il lavoro, il tubo flessibile per l'aspirazione si potrà condurre attraverso l'apertura [8-2] e sistemare nell'apposito alloggiamento.

Appoggio per Systainer SysDoc: L'apposito piano d'appoggio consente di fissare un Systainer, mediante i quattro cursori o con il T-Loc [8-1].

8.2 Aspirazione di sostanze asciutte

PRUDENZA

Polveri nocive per la salute Lesione delle vie respiratorie

- Utilizzare sempre il sacco filtrante o il sacco di raccolta!

Quando si aspirano polveri oltre il valore limite, aspirare solo polveri provenienti da un'unica sorgente (attrezzo elettrico o pneumatico).

Quando si aspirano polveri generate da attrezzi elettrici in funzione osservare quanto segue: Garantire una sufficiente aerazione! Attenersi alle disposizioni regionali!

Valori limite: aria di scarico max. 50% del volume dell'aria fresca

Formula: volume del locale V_R x tasso di ricambio d'aria L_W

8.3 Aspirazione di liquidi e di materiali umidi

Rimuovere il sacco filtrante o il sacco di raccolta!

Consiglio: usare un filtro speciale per liquidi (NF-CT).

L'aspirazione si interrompe automaticamente al raggiungimento del livello massimo di riempimento.

Al termine dell'aspirazione di liquidi, lasciare asciugare il filtro principale!

PRUDENZA

Fuoriuscita di schiuma e di liquido

- Spegnere immediatamente l'apparecchio e svuotarlo.

8.4 Dopo il lavoro

▶ Versioni con AutoClean: pulire il filtro principale in modalità automatica o manuale (vedi capitolo 7.4).
▶ Spegnere l'unità mobile di aspirazione e staccare la spina.
- Avvolgere il cavo di alimentazione elettrica.
▶ Svuotare il contenitore dello sporco.
▶ Riporre l'unità mobile d'aspirazione in un locale secco precluso all'acceso di persone non autorizzate.

9 Cura e manutenzione

AVVERTENZA

Pericolo di lesioni, scossa elettrica

• Prima di eseguire qualsiasi operazione di manutenzione o cura, disinnestare sempre la spina dalla presa.
• Tutte le operazioni di manutenzione e riparazione per le quali è necessario aprire l'alloggiamento del motore devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

Servizio assistenza e riparazione solo da parte del costruttore o delle officine di assistenza autorizzate: Indirizzo più vicino alla pagina: www.festool.it/Servizi

Utilizzare solo ricambi originali Festool. Cod. prodotto reperibile al sito: www.festool.it/Servizi

▶ Pulire regolarmente i sensori di livello [5] e svuotare il secchio per liquidi [1-11].

Rispettare le seguenti avvertenze:

- Almeno una volta l'anno è necessaria un'i-spezione tecnica in riferimento alle polveri da parte del costruttore o di personale qualificato, al fine di accertare, ad es., l'even-

tuale presenza di perdite o di danneggia- menti al filtro e il funzionamento corretto dei dispositivi di controllo.

- Ciò che non può essere pulito deve essere smaltito. Usare a tale scopo un sacco impermeabile. Attenersi alle disposizioni vigenti in materia di smaltimento.

9.1 Sacco filtrante/ Sacco di raccolta /Filtro principale

▶ Rimuovere il sacco filtrante [6].
▶ Inserire il sacco filtrante [7].
▶ Rimuovere il sacco di raccolta [8].
▶ Inserire il sacco di raccolta [9].
▶ Sostituire il filtro principale [10].
Smaltire il filtro principale usato in conformità alle disposizioni vigenti in materia.

i numeri di ordinazione per gli accessori, i filtri e i materiali di servizio sono reperibili nel catalogo Festool o in Internet al sito www.festool.com.

10 Ambiente

Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispettoso dell'am-

biente. Attenersi alle disposizioni di legge nazionali in vigore.

Solo UE: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elettroniche usate e delle rispettive leggi nazionali derivatene, gli elettroutensili devono essere raccolti separatamente e introdotti nell'apposito ciclo di smaltimento e recupero a tutela dell'ambiente.

Informazioni su REACH: www.festool.com/reach
