Тип продукта	Мобильный пылесос общего назначения
Бренд	Festool
Модель	Cleantec CTL 48
Категория пыли	L (до 1 мг/м³)
Объем бака	48 л
Потребляемая мощность	350 - 1200 Вт
Макс. расход воздуха (пылесос)	130 м³/ч
Макс. расход воздуха (агрегат)	234 м³/ч
Максимальное разрежение	24 000 Па
Площадь фильтра	6 318 см²
Всасывающий шланг	D 27/32 мм x 3,5 м
Длина кабеля	7,5 м
Уровень звукового давления	71 дБ(А)
Степень защиты	IP X4
Размеры (Д x Ш x В)	740 x 406 x 1 005 мм
Вес	18,8 кг
Питание	Сеть, розетка с заземлением
Основные функции	Всасывание сухой и жидкой пыли, регулировка мощности, розетка для инструмента с автоматическим пуском (AUTO), автоматическая очистка фильтра (AutoClean), стояночный тормоз
Обслуживание и чистка	Мешок-фильтр, мешок для утилизации отходов, основной фильтр, автоматическая/ручная очистка фильтра
Безопасность	Тепловая защита, автоматическое отключение при заполнении жидкостью, инструкции по вредной пыли
Запчасти и ремонтопригодность	Оригинальные запчасти Festool, авторизованный сервисный центр

Часто задаваемые вопросы - Cleantec CTL 48 FESTOOL

Как отрегулировать мощность всасывания?

Используйте поворотную ручку [1-9] для регулировки силы всасывания. Поворачивайте по часовой стрелке для увеличения, против часовой для уменьшения.

Как использовать режим AUTO для розетки инструмента?

Установите переключатель [1-8] в положение AUTO. Пылесос автоматически запускается при включении подключенного электроинструмента. Убедитесь, что инструмент выключен перед переключением.

Как чистить основной фильтр на моделях AutoClean?

Для автоматической очистки установите частоту на поворотной ручке [1-7]. Для ручной очистки поверните переключатель [1-8] на символ AC. Вы также можете закрыть отверстие шланга на 2 секунды, затем повернуть на AC для полной ручной очистки.

Можно ли всасывать воду этим пылесосом?

Да, пылесос подходит для всасывания воды. Перед всасыванием жидкостей удалите мешок-фильтр или мешок для утилизации отходов. Предпочтительно используйте фильтр для жидкостей (NF-CT). Всасывание автоматически останавливается при достижении максимального уровня заполнения.

Как заменить мешок-фильтр или мешок для утилизации отходов?

Отключите пылесос. Откройте зажимы [1-10]. Извлеките использованный мешок, как показано на рисунках 6 и 8. Вставьте новый мешок, следуя инструкциям (рисунки 7 и 9). Закройте бак.

Что делать, если пылесос останавливается во время работы?

Это, вероятно, связано с тепловой защитой. Установите переключатель в положение '0', дайте прибору остыть около 5 минут, затем снова включите. Если проблема не исчезнет, обратитесь в сервисный центр Festool.

Как использовать стояночный тормоз?

Слегка приподнимите переднюю часть пылесоса и опустите рычаг тормоза [1-13] до фиксации. Чтобы отпустить, снова нажмите на рычаг.

Какие правила безопасности при всасывании опасной пыли?

Используйте средства защиты органов дыхания. Всегда используйте мешок-фильтр или мешок для утилизации отходов. Не превышайте предельные значения воздействия. Обеспечьте достаточную вентиляцию. Работы по техническому обслуживанию должны выполняться квалифицированным персоналом.

Как подключить электроинструмент?

Отключите инструмент от сети. Подключите его к розетке прибора [1-3]. Соблюдайте максимальную мощность подключения (в зависимости от страны: ЕС 2400 Вт, CH/DK 1100 Вт, GB 230 В 1800 Вт, 110 В 500 Вт). Используйте режим AUTO для автоматического пуска.

Где найти запасные части?

Используйте только оригинальные запчасти Festool. Обратитесь к каталогу Festool или на сайт www.festool.fr/services. Ремонт должен выполняться в авторизованной мастерской.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Cleantec CTL 48 FESTOOL

RU Декларация соответствия ЕС. Мы заявляем с исключительной ответственностью, что данный продукт соответствует следующим нормам или нормативным документам:

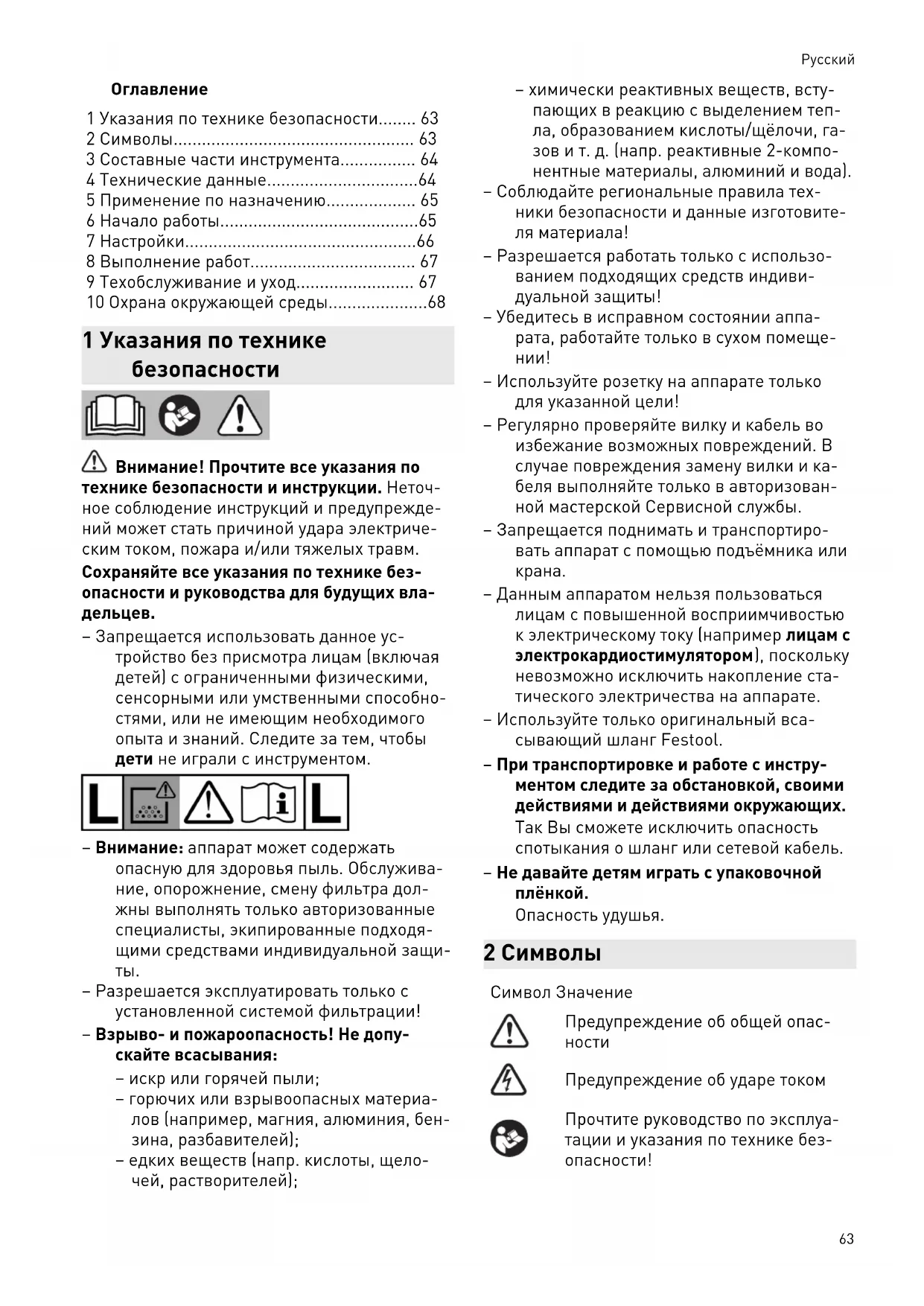

1 Указания по технике безопасности...... 63
2 Символы.... 63
3 Составные части инструмента...... 64
4 Технические данные....64
5 Применение по назначению.... 65
6 Начало работы....65
7 Настройки....66
8 Выполнение работ.... 67
9 Техобслуживание и уход...... 67
10 Охрана окружающей среды......68

1 Указания по технике безопасности

Внимание! Прочтите все указания по

технике безопасности и инструкции. Неточное соблюдение инструкций и предупреждений может стать причиной удара электрическим током, пожара и/или тяжелых травм.

Сохраняйте все указания по технике безопасности и руководства для будущих владельцев.

– Запрещается использовать данное устройство без присмотра лицам (включая детей) с ограниченными физическими, сенсорными или умственными способностями, или не имеющим необходимого опыта и знаний. Следите за тем, чтобы дети не играли с инструментом.

– Внимание: аппарат может содержать опасную для здоровья пыль. Обслуживание, опорожнение, смену фильтра должны выполнять только авторизованные специалисты, экипированные подходящими средствами индивидуальной защиты.

– Разрешается эксплуатировать только с установленной системой фильтрации!

– Взрыво- и пожароопасность! Не допускайте всасывания:

• искр или горячей пыли;
  – горючих или взрывоопасных материалов (например, магния, алюминия, бензина, разбавителей);
  – едких веществ (напр. кислоты, щелочей, растворителей);

– химически реактивных веществ, вступающих в реакцию с выделением тепла, образованием кислоты/щёлочи, газов и т. д. (напр. реактивные 2-компонентные материалы, алюминий и вода).

– Соблюдайте региональные правила техники безопасности и данные изготовителя материала!
- Разрешается работать только с использованием подходящих средств индивидуальной защиты!
– Убедитесь в исправном состоянии аппарата, работайте только в сухом помещении!
- Используйте розетку на аппарате только для указанной цели!
– Регулярно проверяйте вилку и кабель во избежание возможных повреждений. В случае повреждения замену вилки и кабеля выполняйте только в авторизованной мастерской Сервисной службы.
– Запрещается поднимать и транспортировать аппарат с помощью подъёмника или крана.
– Данным аппаратом нельзя пользоваться лицам с повышенной восприимчивостью к электрическому току (например лицам с электрокардиостимулятором), поскольку невозможно исключить накопление статического электричества на аппарате.
- Используйте только оригинальный всасывающий шланг Festool.
– При транспортировке и работе с инструментом следите за обстановкой, своими действиями и действиями окружающих.

Так Вы сможете исключить опасность спотыкания о шланг или сетевой кабель.

– Не давайте детям играть с упаковочной плёнкой.

Опасность удушья.

2 Символы

Символ Значение

Предупреждение об общей опасности

Предупреждение об ударе током

Прочтите руководство по эксплуатации и указания по технике безопасности!

Символ Значение

Используйте респиратор!

Инструкция, рекомендация

Инструкция по использованию

Внимание! Данный аппарат может содержать опасную для здоровья пыль!

Не выбрасывать вместе с бытовыми отходами!

[1-3] Штепсельный разъём аппарата

[1-4] Отсек для хранения шланга

[1-5] Рукоятка

[1-6] SysDoc

[1-7] Автоматическая очистка (только модели с AutoClean)

[1-8] Выключатель

[1-9] Регулятор интенсивности всасывания

[1-10] Зажимная скоба

[1-11] Резервуар для грязи

[1-13] Тормоз

Иллюстрации находятся в начале руководства по эксплуатации.

3 Составные части инструмента

[1-1] Всасывающее отверстие

[1-2] Гнездо для установки модулей (пневматический модуль у CTL 36/48 E LE, CTL 36/48 E LE AC, модуль штепсельных розеток у CTL 26 E SD)

4 Технические данные

Пылеудаляющие аппараты
Потребляемая мощность 350 - 1200 Вт
Макс. допустимая мощность под-ключаемого инструмента:	EC	2400 Вт
	Чехия, Дания	1100 Вт
	Великобритания 230 В/110 В	1800 Вт/500 Вт
Макс. объёмный расход (воздуха), пылеудаляющий аппарат/турбина 130 м3/ч / 234 м3/ч
Макс. разрежение, турбина 24000 Па
Площадь фильтроэлемента		6318 см2
Всасывающий шланг D 27/32 mm x 3,5		m-AS
Длина сетевого кабеля 7,5 м
Уровень звукового давления согласно EN 60704-2-1 / Погрешность К 71 дБ(А) / 3 дБ
Вид защиты IP X4
Объём резервуара CTL 26 E, CTL 26 E AC, CTL 26 E SD 26 I
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 36 I
Пылеудаляющие аппараты
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 48 l
Размеры ДхШхВ CTL 26 E, CTL 26 E AC, CTL 26 E SD 630 x 365 x 540 mm
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 630 x 365 x 596 mm
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 740 x 406 x 1005 mm
Macca CTL 26 E, CTL 26 E SD 13,9 kg
	CTL 36 E, CTL 36 E LE 14,4 kg
	CTL 48 E, CTL 48 E LE 18,8 kg
	CTL 26 E AC 14,7 kg
	CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 15,2 kg
	CTL 48 E AC, CTL 48 E LE AC 19,6 kg

5 Применение по назначению

Пылеудаляющий аппарат предназначен

– для удаления пыли до 1 мг/м³ класса 'L', включая древесную пыль и пыль,
– для всасывания воды,
– для повышенных нагрузок в промышленном производстве, согласно IEC/EN 60335-2-69.

Ответственность за использование не по ачению несёт пользователь.

Инструмент сконструирован для професального применения.

6 Начало работы

ПРЕДУПРЕЖДЕНИЕ

Недопустимое напряжение или частота!

Опасность несчастного случая

• Соблюдайте параметры на заводской табличке.
  ▶ Учитывайте национальные особенности.

6.1 Первый ввод в эксплуатацию

▶ Вложите мешок-пылесборник/мешок для утилизации [2].
▶ Установите бухту для кабеля [3].
▶ Подсоедините всасывающий шланг [4].

6.2 Подсоединение пылеудаляющего аппарата

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования по причине неконтролируемого включения инструмента

▶ Прежде чем повернуть переключатель в положение "AUTO" или "MAN", убедитесь в том, что подсоединённый инструмент выключен.

Переключатель [1-8] служит выключателем.

Положение переключателя '0'

Штепсельный разъём аппарата [1-3] обесточен, пылеудаляющий аппарат выключен.

Положение переключателя 'MAN'

Штепсельный разъём аппарата [1-3] находится под напряжением, пылеудаляющий аппарат включается.

Положение переключателя 'Auto'

Штепсельный разъём аппарата [1-3] находится под напряжением, пылеудаляющий аппарат включается при включении подсоединённого инструмента.

▶ Вставьте вилку в розетку с заземлением.

По окончании работ с использованием аппарата, а также перед техническим

обслуживанием и ремонтом вынимайте вилку из розетки.

6.3 Подсоединение электроинструмента

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

• Соблюдайте указания в отношении макс. допустимой мощности подключаемого инструмента (см. главу «Технические данные»).
  ▶ Выключите электроинструмент.
  ▶ Подсоедините электроинструмент к штепсельному разъёму аппарата [1-3].

Особенности CTL26 E SD

• CTL 26 E SD E/A: модуль штепсельных розеток с устройством автоматического включения для работы с двумя электроинструментами: 2 шлифмашинки, 1 лобзик + 1 шлифмашинка
• CTL 26 E SD: модуль штепсельных розеток с постоянной подачей тока для использования в качестве удлинительного кабеля: для зарядного устройства, осветительного устройства и т. п.

6.4 Подсоединение пневмоинструмента

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

▶ Выключите пневмоинструмент.

Устройство автоматического включения при работе с пневмоинструментами (CTL 36/48 E LE, CTL 36/48 E LE AC или оснастка)

с пневматическим модулем в гнезде для установки модулей [1-2]

Рекомендация:

– Установка блока подготовки воздуха VE (495886): отфильтрованный сжатый воздух с подачей масла
– использование системы IAS с соединительным элементом IAS (454757) для пневматических инструментов Festool

Обязательное условие: рабочее давление инструмента 6 бар!

6.5 Особенности CTL 36 E AC- LHS

Для использования пылеудаляющего аппарата в комбинации с PLANEX:

• Используйте входящий в комплект по- ставки всасывающий шланг D 36 мм x 3,5 м AS.
• Используйте специальную всасывающую муфту для подключения PLANEX.
  ▶ Установите затвор CT-VS между всасывающим отверстием [1-1] и шлангом

▶ Установите держатель инструментов.
- Разрешается использовать только с ме- шком для утилизации!

7 Настройки

7.1 Регулировка интенсивности всасывания

▶ с помощью винта-барашка [1-9].

7.2 Установка тормоза

При затянутом рычаге тормозного механизма чёрного цвета [1-13] предотвращается откатывание пылеудаляющего аппарата. Для этого необходимо приподнять переднюю часть аппарата и надавить на рычаг вниз до фиксации. Для отпускания тормоза нажмите на рычаг зелёного цвета.

7.3 Защита от перегрева

Защита от перегрева отключает пылеудаляющий аппарат до достижения критической температуры.

▶ Защита от перегрева отключает пылеудаляющий аппарат до достижения критической температуры.
▶ Выключите пылеудаляющий аппарат, дайте ему остыть в течение прим. 5 минут, подключите.

① Аппарат не включается: обратитесь в мастерскую Сервисной службы Festool.

7.4 Очистка основного фильтра AUTOClean(только модели с AutoClean)

Только при использовании мешка для утилизации (класс пыли 'L'). Не для мо-кого всасывания!

Система автоматической очистки

Установите частоту с помощью винта-бара- шка [1-7].

Только CTL для 36 E AC- LHS: включается по- воротной кнопкой [1-7].

Ручная очистка

Установите переключатель [1-8] на символ AC.

Полная очистка вручную

• Закройте ладонью или затвором CT-VS (497926) на 2 секунды отверстия сопла или всасывающего шланга.
  ▶ Установите переключатель [1-8] на символ AC.

8 Выполнение работ

8.1 Управление

Отсек для хранения шланга: по окончании работы всасывающий шланг можно протянуть через отверстие [8-2] и сложить в специальном отсеке.

Место крепления систейнера SysDoc: здесь при помощи четырёх защёлок или замка T-Loc [8-1] можно закрепить систейнер.

8.2 Сбор сухих материалов

ВНИМАНИЕ

Опасная для здоровья пыль

Повреждение дыхательных путей

▶ Всегда используйте мешок-пылесборник или мешок для утилизации!

В режиме удаления пыли с ПДК вредных для здоровья веществ всасывание

следует производить только от одного источника пыли (электро- или пневмоинструмента).

Соблюдайте следующие правила при сборе пыли, образующейся в результате работы электроинструмента:

Обеспечьте достаточную вентиляцию! Соблюдайте региональные предписания!

Предельные значения: отвод не более 50 % от объёмного расхода приточного воздуха

Формула: объём помещения V_R x интенсивность воздухообмена L_W

8.3 Всасывание мокрых материалов/жидкостей

Удалите из аппарата мешок-пылесборник или мешок для утилизации!

Рекомендация: используйте специальный фильтр для влажной уборки (NF-CT).

При достижении максимального уровня заполнения всасывание автоматически прекращается.

После мокрого всасывания просушите фильтрующий элемент!

ВНИМАНИЕ

Выступающая пена и жидкости

▶ Немедленно выключите и опорожните аппарата.

8.4 По окончании работы

▶ Только модели с AutoClean: очистите фильтрующий элемент автоматически или вручную (см. главу 7.4).

▶ Выключите пылеудаляющий аппарат и выньте вилку из розетки.
▶ Смотайте сетевой кабель.
▶ Опорожните резервуар для грязи.
- Поставьте пылеудаляющий аппарат в сухом помещении, примите меры для предупреждения использования без разрешения.

9 Техобслуживание и уход

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования, поражения электрическим током

▶ Перед началом любых работ по ремонту и техническому обслуживанию устройства вынимайте вилку из розетки!
- Все работы по ремонту и техническому обслуживанию, которые требуют открывания корпуса двигателя, должны выполняться только специалистами авторизованной мастерской Сервисной службы.

Сервисное обслуживание и ремонт должны выполняться только специалистами фирмы-изготовителя или в сервисной мастерской. Адрес ближайшей мастерской см. на: www.festool.ru/сервис

Используйте только оригинальные запасные части Festool! № для заказа см. на: www.festool.ru/сервис

▶ Регулярно очищайте датчики уровня наполнения [5] и резервуар для грязи [1-11].

Соблюдайте следующие правила:

– Не реже одного раза в год техническая проверка аппарата (отсутствие повреждений фильтра, герметичность устройства и работа контрольного оборудования) представителем фирмы-изготовителя или лицом, прошедшим инструктаж.
– То, что невозможно очистить, подлежит утилизации. Для утилизации используйте непроницаемые мешки. Соблюдайте действующие предписания по утилизации!

9.1 Мешок-пылесборник/ мешок для утилизации/ фильтрующий элемент

▶ Извлечение мешка-пылесборника [6]
▶ Установка мешка-пылесборника [7]
▶ Извлечение мешка для утилизации [8]
▶ Установка мешка для утилизации [9]
▶ Замена фильтрующего элемента [10]
Утилизируйте использованный фильтрующий элемент в соответствии с законодательными предписаниями.

① Номера для заказа оснастки, фильтров и расходных материалов можно найти в Каталоге Festool или в Интернете на сайте: www.festool.com.

10 Охрана окружающей среды

Не выбрасывайте инструмент вместе с бытовыми отходами! Обеспечьте экологически безопасную утилизацию ин- струментов, оснастки и упаковки. Соблюдайте действующие национальные предписания.

Только для стран ЕС: согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизироваться раздельно и направляться на экологически безопасную переработку.

Информация по директиве REACH:

www.festool.com/reach

Obsah
