BRUKSANVISNING Cleantec CTL 48 FESTOOL

da EF-konformitetserklæring. Vi erklærer at have alene ansvaret for, at dette produkt er i overensstem-melse med de følgende normer eller normative dokumenter:

nb CE-Konformitetserklæring. Vi erklærer på eget ansvar at dette produktet er i overensstemmelse med følgende normer eller normative dokumenter:

▶ med vridknappen [1-9].

7.2 Låsa bromsen

Særlige forhold ved CTL26 E SD

6.5 Særlige forhold CTL 36 E AC- LHS

For at anvende støvsugeren sammen med PLA-NEX:

▶ på drejeknappen [1-9].

Udstrømmende skum og væske

- Sluk omgående maskinen, og tøm den.

8.4 Efter arbejdet

9 Vedligeholdelse og service

ADVARSEL

4 Tekniske data.... 54

5 Riktig bruk....54

9 Vedlikehold og pleie.... 56

10 Miljø....57

1 Sikkerhetsregler

Advarsel! Les alle sikkerhetsmerknader

og anvisninger. Hvis advarslene og anvisningene ikke overholdes, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk.

- Dette apparatet må ikke brukes av personer (barn inkludert) med reduserte fysiske, motoriske eller mentale ferdigheter eller mangel på erfaring og kunnskap. Det må holdes oppsyn med barn slik at det sikres at de ikke leker med apparatet.

L ! i L

- Advarsel: apparatet kan inneholde helse-skadelig støv. Vedlikehold, tømming og bytte av filter skal kun utføres av autoriserte fagfolk med egnet verneutstyr.

- Skal kun kjøres med installert filtersystem!

- Eksplosjons- og brannfare: Skal ikke su-ges opp:

- gnister eller varmt støv;

- brennbare eller eksplosive stoffer (f.eks. magnesium, aluminium, bensin, fortynningsmiddel);

- aggressive stoffer (f.eks. syrer, baser, lø-semidler);

- kjemisk reaktive stoffer som fører til varmeutvikling, syrer/base, gasser osv (f.eks. reaktive 2K-materialer, aluminium og vann).

- Ta hensyn til nasjonale sikkerhetsforskrifter samt opplysningene fra materialprodu-senten!

- Skal kun brukes med egnet verneutstyr.

• Kontroller visuelt at apparatet er i orden, og bruk det bare i tørre omgivelser og i henhold til gitt opplæring.
• Bruk stikkontakten på apparatet kun til angitt formål!
• Kontroller støpsel og ledning regelmessig for å unngå farer. Få dem utelukkende byttet ut hos et autorisert serviceverksted dersom de er skadet.

- Må ikke løftes og transporteres med krankrok eller løfteinnretning!

- Dette apparatet må ikke brukes av personer som kan reagere følsomt på elektrisk støt (f.eks. personer med pacemaker), ettersom statisk lading ikke kan utelukkes.

- Bruk kun original sugeslange fra Festool.

- Ta hensyn til arbeidsomgivelsene og pass på deg selv og tredjeparter under transport eller bruk av apparatet.

Da unngår du f.eks. at sugeslangen eller strømledningen fører til snublefare.

- Hold emballasjefoliene unna barn.

Det er kvelningsfare.

2 Symboler

Symbol Betydning

Advarsel om generell fare

Advarsel om elektrisk støt

Brukerhåndbok, les sikkerhetsinformasjonen!

Bruk åndedrettsvern!

Tips, merknad

Veiledning

Advarsel! Apparatet kan inneholde helseskadelig støv.

[1-1]	Sugeåpning
[1-2]	Modulkontakt(trykkluftmodul ved CTL 36/48 E LE, CTL 36/48 E LE AC, stikkontaktmodul ved CTL 26 E SD)
[1-3]	Apparatkontakt
[1-4]	Slangedepot
[1-5]	Håndtak
[1-6]	SysDoc

[1-7] Automatisk rengjøring (bare varianter med AutoClean)

[1-8] Apparatbryter

[1-9] Sugekraftregulering

[1-10] Låseklemme

[1-11] Smussbeholder

[1-13] Brems

De oppgitte illustrasjonene finnes fremst i bruksanvisningen.

4 Tekniske data

Mobil støv-/våtsuger
Opptatt effekt 350 - 1200 W
Tilslutningseffekt på verktøy-kontakt maks.	EU	2400 W
	CH, DK	1100 W
	GB 230 V / 110 V	1800 W / 500 W
Volumstrøm (luft) maks., suger/turbin 130 m3/h / 234 m3/h
Undertrykk, maks., turbin 24000 Pa
Filteroverflate 6318 cm2
Sugeslange D 27/32 mm x 3,5 m-AS
Lengde på strømkabelen 7,5 m
Lydtrykknivå iht. EN 60704-2-1/ Usikkerhet K 71 dB (A) / 3 dB
Beskyttelsesgrad IP X4
Beholdervolum CTL 26 E, CTL 26 E AC, CTL 26 E SD 26 l
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 36 l
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 48 l
Mål L x B x H CTL 26 E, CTL 26 E AC, CTL 26 E SD 630 x 365 x 540 mm
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 630 x 365 x 596 mm
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 740 x 406 x 1005 mm
Vekt CTL 26 E, CTL 26 E SD 13,9 kg
	CTL 36 E, CTL 36 E LE 14,4 kg
	CTL 48 E, CTL 48 E LE 18,8 kg
	CTL 26 E AC 14,7 kg
	CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS	15,2 kg
	CTL 48 E AC, CTL 48 E LE AC 19,6 kg

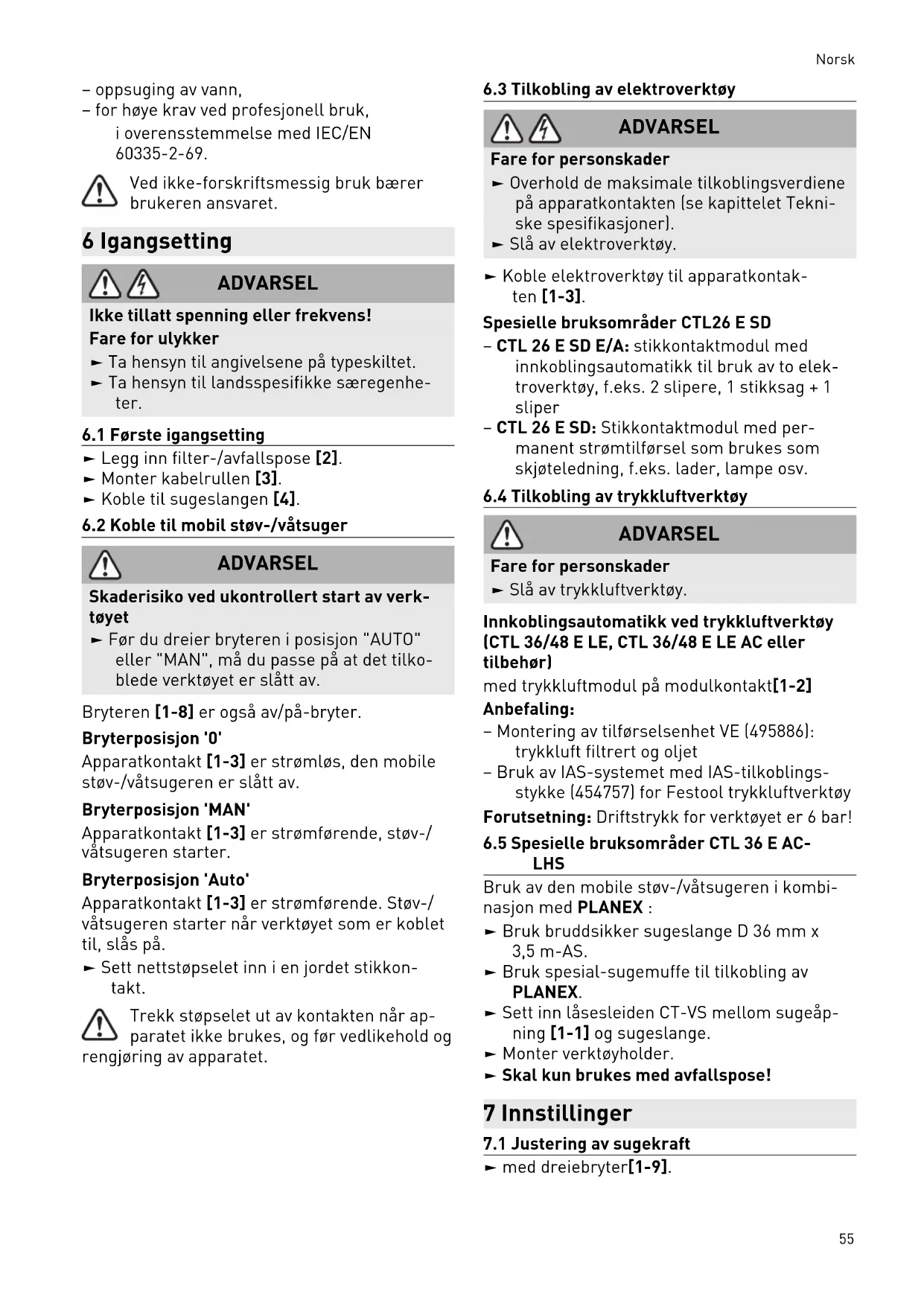

5 Riktig bruk

Mobil støv-/våtsuger egnet til

- opp- og avsuging av støv opptil 1 mg/m³ i henhold til støvklasse 'L',

• oppsuging av vann,
• for høye krav ved profesjonell bruk, i overensstemmelse med IEC/EN 60335-2-69.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

6 Igangsetting

ADVARSEL

Ikke tillatt spenning eller frekvens! Fare for ulykker

▶ Ta hensyn til angivelsene på typeskiltet.
▶ Ta hensyn til landsspesifikke særegenhe- ter.

6.1 Første igangsetting

▶ Legg inn filter-/avfallspose [2].
▶ Monter kabelrullen [3].
▶ Koble til sugeslangen [4].

Skaderisiko ved ukontrollert start av verk- tøyet

Før du dreier bryteren i posisjon "AUTO" eller "MAN", må du passe på at det tilkoblede verktøyet er slått av.

Bryteren [1-8] er også av/på-bryter.

Bryterposisjon '0'

Apparatkontakt [1-3] er strømløs, den mobile støv-/våtsugeren er slått av.

Bryterposisjon 'MAN'

Apparatkontakt [1-3] er strømførende, støv-/våtsugeren starter.

Bryterposisjon 'Auto'

Apparatkontakt [1-3] er strømførende. Støv-/ våtsugeren starter när verktøyet som er koblet til, slås på.

- Sett nettstøpselet inn i en jordet stikkontakt.

Trekk støpselet ut av kontakten når apparatet ikke brukes, og før vedlikehold og rengjøring av apparatet.

6.3 Tilkobling av elektroverktøy

ADVARSEL

Fare for personskader

▶ Overhold de maksimale tilkoblingsverdiene på apparatkontakten (se kapittelet Tekniske spesifikasjoner).
▶ Slå av elektroverktøy.

- Koble elektroverktøy til apparatkontakten [1-3].

Spesielle bruksområder CTL26 E SD

• CTL 26 E SD E/A: stikkontaktmodul med innkoblingsautomatikk til bruk av to elektroverktøy, f.eks. 2 slipere, 1 stikksag + 1 sliper
• CTL 26 E SD: Stikkontaktmodul med permanent strømtilførsel som brukes som skjøteledning, f.eks. lader, lampe osv.

6.4 Tilkobling av trykkluftverktøy

ADVARSEL

Fare for personskader

▶ Slå av trykkluftverktøy.

Innkoblingsautomatikk ved trykkluftverktøy (CTL 36/48 E LE, CTL 36/48 E LE AC eller tilbehør)

med trykkluftmodul på modulkontakt[1-2]

Anbefaling:

• Montering av tilførselsenhet VE (495886): trykkluft filtrert og oljet
• Bruk av IAS-systemet med IAS-tilkoblings- stykke (454757) for Festool trykkluftverktøy

Forutsetning: Driftstrykk for verktøyet er 6 bar!

6.5 Spesielle bruksområder CTL 36 E AC-LHS

▶ Bruk bruddsikker sugeslange D 36 mm x 3,5 m-AS.
- Bruk spesial-sugemuffe til tilkobling av PLANEX.
- Sett inn låsesleiden CT-VS mellom sugeåpning [1-1] og sugeslange.
▶ Monter verktøyholder.
▶ Skal kun brukes med avfallspose!

7 Innstillinger

7.1 Justering av sugekraft

▶ med dreiebryter[1-9].

7.2 Festing av bremse

Ved å skifte posisjon på den svarte bremsehendelen [1-13] unngår du at den mobile støv-/våtsugeren ruller bort. Løft støv-/våtsugeren forsiktig opp på forsiden og trykk den svarte bremsehendelen nedover til den smekker på plass. For å løsne hendelen trykker du på den grønne hendelen.

7.3 Temperatursikring

Som beskyttelse mot overoppheting slår en temperatursikring støv-/våtsugeren av før den när en kritisk temperatur.

7.4 AUTOClean – Rengjøring av hovedfilter (bare varianter med AutoClean)

Kun i forbindelse med avfallspose (opp-fylling støvklasse 'L'). Ikke ved våtsuging!

Automatisk rengjøring

Still inn frekvens på dreiebryter [1-7].

Kun CTL 36 E AC- LHS: slås på med vride- ren [1-7].

Manuell rengjøring

Vri apparatbryteren [1-8] til symbol AC.

Manuell fullstendig rengjøring

▶ Steng åpningen på dysen eller sugeslangen med håndflaten eller låsesleiden CT-VS (497926) i to sekunder.
▶ Vri apparatbryteren [1-8] til symbol AC.

8 Arbeid

8.1 Händtering

Slangedepot: Etter endt arbeid kan sugeslangen føres gjennom åpningen [8-2] og legges i slangedepotet.

Systaineroppbevaring SysDoc: På oppbevaringsflaten kan det festes en systainer med de fire sleidene eller T-Loc [8-1].

8.2 Suging av tørre stoffer

FORSIKTIG

Helseskadelig støv

Skader på luftveiene

▶ Bruk alltid filter- eller avfallspose!

Ved avsuging av støv som overskrider grenseverdien, må det bare suges av fra e støvkilde (elektro- eller trykkluftverk-

Pass på følgende ved oppsuging av støvet fra elektroverktøy i drift:

Sørg for tilstrekkelig ventilasjon! Ta hensyn til regionale bestemmelser!

Fjern filter- og avfallspose!

Anbefaling: Bruk spesielt våtfilter (NF-

CT].

Når det er oppnådd maksimalt fyllnivå, avbrytes sugingen automatisk.

La hovedfilteret tørke etter våtsuging!

FORSIKTIG

Skum og væske som trenger ut

- Apparatet må omgående slås av og tømmes.

8.4 Etter arbeidet

▶ Gjelder bare varianter med AutoClean:
Rengjør hovedfilteret automatisk eller manuelt (se kapittelet 7.4).
- Slå av den mobile støv-/våtsugeren og trekk ut nettstøpselet.
▶ Vikle opp nettledningen.
▶ Tøm smussbeholderen.
- Sett den mobile støv-/våtsugeren i et tørt rom som er stengt for uvedkommende.

9 Vedlikehold og pleie

ADVARSEL

Fare for personskader, elektrisk støt

• Trekk støpselet ut av kontakten før alle typer vedlikeholds- og reparasjonsarbeid på apparatet!
  Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, skal kun gjennomføres av et autorisert kundeservice-verksted.

Kundeservice og reparasjon kun hos produ- senten eller på serviceverksteder: Nærmeste representant eller verksted, se: www.festool.com/service

Bruk kun originale Festool-reservedeler! Best.nr. finner du under: www.festool.com/service

▶ Rengjør nivåsensorene regelmessig [5] og tøm smussbeholderen [1-11].

• Minst en gang i året må produsenten eller en opplært person foreta en støvteknisk kontroll (f.eks. med henblikk på filterskader, apparatets tetthet og funksjonen til kontrollinnretningene).
• Det som det ikke er mulig å rengjøre, må behandles som spesialavfall. Bruk tette poser til dette. Vær oppmerksom på gjeldende betingelser for avfallshåndtering!

9.1 Filterpose/ avfallspose/ hovedfilter

▶ Ta ut filterpose [6]
▶ Sett inn filterpose [7]
▶ Ta ut avfallspose[8]
▶ Sett i avfallspose [9]
▶ Bytte av hovedfilter[10]

Kvitt deg med det brukte hovedfilteret i overensstemmelse med lokale regler for avfallshåndtering.

① Bestillingsnumrene til tilbehør og filter finner du i Festool-katalogen eller på Internett under "www.festool.com".

10 Miljø

let! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn til

gjeldende nasjonale forskrifter.

Bare EU: I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direktivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjenvinning.

Informasjon om REACH: www.festool.com/reach
