INSTRUKCJA OBSŁUGI Cleantec CTL 48 FESTOOL

Deklaracja o zgodności z normami UE. Ninie- jszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia następujące normy lub dokumenty normatywne:

• ► Vyjmutí filtračního vaku [6]. ► Nasazení filtračního vaku [7]. ► Vyjmutí odpadního vaku [8]. ► Nasazení odpadního vaku [9]. ► Výměna hlavního filtru [10]. Použitý hlavní filtr zlikvidujte v souladu se zákonnými předpisy. Objednací čísla příslušenství, filtrů a spo třebního materiálu najdete v katalogu Fe stool nebo na internetu na „www.fe stool.com“. 10 Životní prostředí Nářadí nevyhazujte do domovního odpa du! Nářadí, příslušenství a obaly ode vzdejte k ekologické recyklaci. Dodržujte platné vnitrostátní předpisy. Pouze EU: Podle evropské směrnice o odpad ních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci. Informace k REACH: www.festool.com/reach Český 73Spis treści 1 Wskazówki dotyczące bezpieczeństwa p. 74

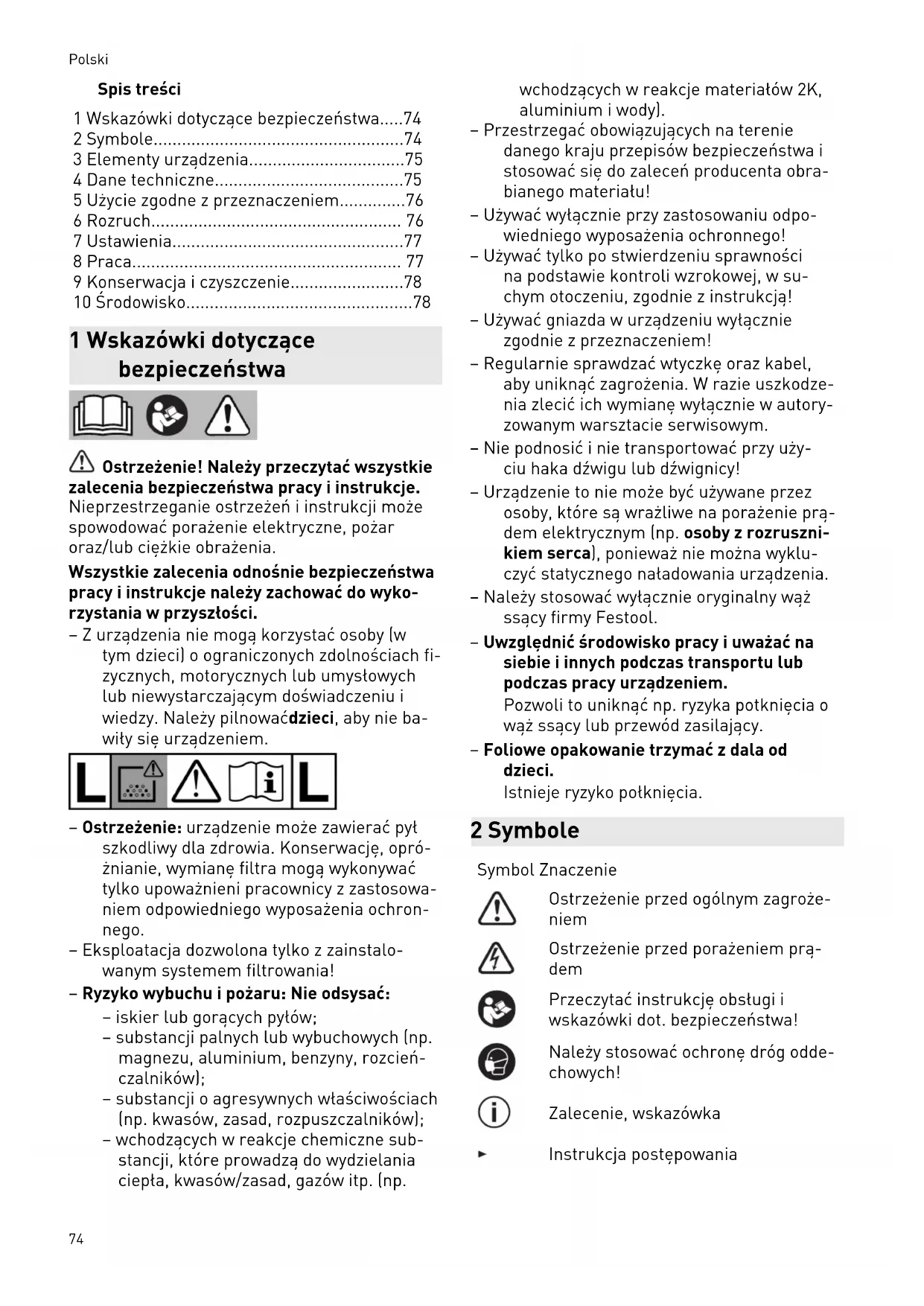

• 2 Symbole p. 74
• 3 Elementy urządzenia p. 75
• 4 Dane techniczne p. 75
• 5 Użycie zgodne z przeznaczeniem p. 76
• 6 Rozruch p. 76
• 7 Ustawienia p. 77
• 8 Praca p. 77
• 9 Konserwacja i czyszczenie p. 78
• 10 Środowisko 1 Wskazówki dotyczące bezpieczeństwa Ostrzeżenie! Należy przeczytać wszystkie zalecenia bezpieczeństwa pracy i instrukcje. Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie elektryczne, pożar oraz/lub ciężkie obrażenia. Wszystkie zalecenia odnośnie bezpieczeństwa pracy i instrukcje należy zachować do wyko rzystania w przyszłości. – Z urządzenia nie mogą korzystać osoby (w tym dzieci) o ograniczonych zdolnościach fi zycznych, motorycznych lub umysłowych lub niewystarczającym doświadczeniu i wiedzy. Należy pilnowaćdzieci, aby nie ba wiły się urządzeniem. – Ostrzeżenie: urządzenie może zawierać pył szkodliwy dla zdrowia. Konserwację, opró żnianie, wymianę filtra mogą wykonywać tylko upoważnieni pracownicy z zastosowa niem odpowiedniego wyposażenia ochron nego. – Eksploatacja dozwolona tylko z zainstalo wanym systemem filtrowania! – Ryzyko wybuchu i pożaru: Nie odsysać: – iskier lub gorących pyłów; – substancji palnych lub wybuchowych (np. magnezu, aluminium, benzyny, rozcień czalników); – substancji o agresywnych właściwościach (np. kwasów, zasad, rozpuszczalników); – wchodzących w reakcje chemiczne sub stancji, które prowadzą do wydzielania ciepła, kwasów/zasad, gazów itp. (np. wchodzących w reakcje materiałów 2K, aluminium i wody). – Przestrzegać obowiązujących na terenie danego kraju przepisów bezpieczeństwa i stosować się do zaleceń producenta obra bianego materiału! – Używać wyłącznie przy zastosowaniu odpo wiedniego wyposażenia ochronnego! – Używać tylko po stwierdzeniu sprawności na podstawie kontroli wzrokowej, w su chym otoczeniu, zgodnie z instrukcją! – Używać gniazda w urządzeniu wyłącznie zgodnie z przeznaczeniem! – Regularnie sprawdzać wtyczkę oraz kabel, aby uniknąć zagrożenia. W razie uszkodze nia zlecić ich wymianę wyłącznie w autory zowanym warsztacie serwisowym. – Nie podnosić i nie transportować przy uży ciu haka dźwigu lub dźwignicy! – Urządzenie to nie może być używane przez osoby, które są wrażliwe na porażenie prą dem elektrycznym (np. osoby z rozruszni kiem serca ), ponieważ nie można wyklu czyć statycznego naładowania urządzenia. – Należy stosować wyłącznie oryginalny wąż ssący firmy Festool. – Uwzględnić środowisko pracy i uważać na siebie i innych podczas transportu lub podczas pracy urządzeniem. Pozwoli to uniknąć np. ryzyka potknięcia o wąż ssący lub przewód zasilający. – Foliowe opakowanie trzymać z dala od dzieci. Istnieje ryzyko połknięcia. 2 Symbole Symbol Znaczenie Ostrzeżenie przed ogólnym zagroże niem Ostrzeżenie przed porażeniem prą dem Przeczytać instrukcję obsługi i wskazówki dot. bezpieczeństwa! Należy stosować ochronę dróg odde chowych! Zalecenie, wskazówka Instrukcja postępowania Polski 74Symbol Znaczenie Ostrzeżenie! Urządzenie może za wierać pył szkodliwy dla zdrowia! Nie wyrzucać z odpadami z gospo darstwa domowego. 3 Elementy urządzenia [1-1] Otwór wlotowy [1-2] Miejsce podłączania modułu (moduł zasilania w sprężone powie trze w CTL 36/48 E LE, CTL 36/48 E LE AC, Moduł gniazda wtykowego CTL 26 E SD) [1-3] Gniazdo wtykowe urządzenia [1-4] Schowek na wąż [1-5] Uchwyt [1-6] SysDoc [1-7] Automatyczne oczyszczanie (tylko wa rianty z funkcją AutoClean) [1-8] Włącznik urządzenia [1-9] Regulacja siły ssania [1-10] Klamra zamykająca [1-11] Pojemnik na zanieczyszczenia [1-13] Hamulec Podane rysunki znajdują się w załączniku in strukcji obsługi. 4 Dane techniczne Odkurzacze mobilne Pobór mocy 350 ‑ 1200 W Moc przyłączowa gniazda wtyko wego urządzenia maks.: p. 78

CH, DK GB 230 V/ 110 V 2400 W 1100 W 1800 W/ 500 W Maks. natężenie przepływu (powietrze), odkurzacz/turbina 130 m³/h / 234 m³/h Podciśnienie maks., turbina 24000 Pa Powierzchnia filtracyjna 6318 cm

Wąż ssący D 27/32 mm x 3,5 m-AS Długość przewodu przyłączeniowego 7,5 m Poziom ciśnienia akustycznego według EN 60704-2-1 / Nieoznaczoność

71 dB(A) / 3 dB Rodzaj zabezpieczenia IP X4 Pojemność zbiornika CTL 26 E, CTL 26 E AC, CTL 26 E SD 26 l CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 36 l CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 48 l Wymiary dł. x szer. x wys. CTL 26 E, CTL 26 E AC, CTL 26 E SD 630 x 365 x 540 mm CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 630 x 365 x 596 mm CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 740 x 406 x 1005 mm Ciężar CTL 26 E, CTL 26 E SD 13,9 kg CTL 36 E, CTL 36 E LE 14,4 kg CTL 48 E, CTL 48 E LE 18,8 kg CTL 26 E AC 14,7 kg Polski 75Odkurzacze mobilne CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 15,2 kg CTL 48 E AC, CTL 48 E LE AC 19,6 kg 5 Użycie zgodne z przeznaczeniem Odkurzacz mobilny nadaje się do – zasysania i odsysania pyłów o wielkości do 1 mg/m³ zgodnie z kategorią ’L’, – odsysania wody, – eksploatacji przy zwiększonym obciążeniu w warunkach przemysłowych, zgodnie z normą IEC/EN 60335-2-69. W przypadku eksploatacji niezgodnej z przeznaczeniem odpowiedzialność ponosi użytkownik. 6 Rozruch OSTRZEŻENIE Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku ► Przestrzegać informacji podanych na tab liczce znamionowej. ► Przestrzegać specjalnych przepisów, obo wiązujących na danym obszarze admini stracyjnym.

6.1 Pierwsze uruchomienie

► Założyć worek filtrujący lub worek jednora zowy [2]. ► Montaż zwijacza kabla [3]. ► Podłączanie węża ssącego [4].

6.2 Podłączanie odkurzacza mobilnego

OSTRZEŻENIE Niebezpieczeństwo zranienia przez niekon trolowane uruchomienie narzędzi ► Przed przekręceniem przełącznika na po zycję "AUTO" (automatycznie) lub "MAN" (ręcznie) należy zwrócić uwagę na to, aby podłączone urządzenie było wyłączone. Przełącznik [1-8] służy jako włącznik/wyłącz nik. Pozycja przełącznika ’0’ Gniazdo wtykowe urządzenia [1-3] jest pozba wione prądu, odkurzacz mobilny jest wyłączony. Pozycja przełącznika ’MAN’ (ręcznie) Gniazdo wtykowe urządzenia [1-3] przewodzi prąd, odkurzacz mobilny uruchamia się. Pozycja przełącznika ’Auto’ (automatycznie) Gniazdo wtykowe urządzenia [1-3] przewodzi prąd, odkurzacz mobilny uruchamia się przy włączeniu podłączonego narzędzia. ► Wetknąć wtyczkę przewodu zasilającego do uziemionego gniazda wtykowego. Gdy urządzenie nie jest używane, jak rów nież przed przystąpieniem do prac kon serwacyjnych i czyszczenia, wtyczkę należy wy ciągać z gniazda wtykowego.

6.3 Podłączanie elektronarzędzia

OSTRZEŻENIE Niebezpieczeństwo zranienia ► Należy przestrzegać maksymalnej mocy przyłączowej w gnieździe wtykowym urzą dzenia (patrz rozdział Dane techniczne). ► Wyłączyć elektronarzędzie. ► Podłączyć elektronarzędzie do gniazda wty kowego urządzenia [1-3]. Cechy szczególne CTL26 E SD – CTL 26 E SD E/A: moduł gniazda wtykowe go z automatycznym układem włączającym do stosowania dwóch elektronarzędzi: np. 2 szlifierki, 1 wyrzynarka + 1 szlifierka – CTL 26 E SD: Moduł gniazda wtykowego ze stałym doprowadzeniem prądu do stosowa nia jako przewód przedłużający: np. łado warka, oprawa oświetleniowa itp.

6.4 Podłączanie narzędzia pneumatycznego

OSTRZEŻENIE Niebezpieczeństwo zranienia ► Wyłączyć narzędzie pneumatyczne. Automatyczny układ włączający w przypadku narzędzi pneumatycznych (CTL 36/48 E LE, CTL 36/48 E LE AC lub wyposażenia) z modułem zasilania w sprężone powietrze w gnieździe modułu[1-2] Zalecenie: Polski 76– Montaż jednostki zasilającej VE (495886): sprężone powietrze filtrowane i oliwione – Zastosowanie systemu IAS ze złączką IAS (454757) do narzędzi pneumatycznych Fes tool Warunek: ciśnienie robocze narzędzia – 6 bar!

6.5 Cechy szczególne CTL 36 E AC- LHS

Aby umożliwić używanie odkurzacza mobilnego z modułem PLANEX: ► Zastosować wąż ssący D 36 mm x 3,5 m AS. ► Do podłączenia modułu PLANEX należy za stosować załączoną, specjalną mufę ssącą. ► Pomiędzy otworem ssącym [1-1] oraz węż em ssącym należy umieścić zasuwę zamy kającą CT-VS. ► Zamontować uchwyt narzędziowy. ► Używać tylko z workiem jednorazowym! 7 Ustawienia

7.1 Regulacja siły ssania

► za pomocą pokrętła [1-9].

7.2 Unieruchamianie hamulcem

Przełożenie czarnej dźwigni hamulcowej [1-13] zapobiega stoczeniu się odkurzacza mobilnego. W tym celu odkurzacz należy lekko unieść z przodu i docisnąć czarną dźwignię hamulca w dół do zatrzaśnięcia. W celu zwolnienia nacis nąć zieloną dźwignię

7.3 Zabezpieczenie przed nadmiernym

wzrostem temperatury Dla ochrony przed przegrzaniem zabezpiecze nie przed nadmiernym wzrostem temperatury wyłącza odkurzacz mobilny przed osiągnięciem krytycznej temperatury. ► Dla ochrony przed przegrzaniem zabezpie czenie przed nadmiernym wzrostem tempe ratury wyłącza odkurzacz mobilny przed osiągnięciem krytycznej temperatury. ► Wyłączyć odkurzacz mobilny i poczekać ok. 5 minut na ostygnięcie, następnie włączyć. Jeśli włączenie nie jest możliwe: skontak tować się z warsztatem serwisowym firmy Festool.

7.4 AUTOClean - czyszczenie filtra

głównego (tylko warianty z funkcją AutoClean) Tylko w połączeniu z workiem jednora zowym (zgodnie z kategorią ’L’). Nie sto sować do odsysania na mokro! Automatyczne oczyszczanie Ustawić częstotliwość za pomocą pokręt ła [1-7]. Tylko modelCTL 36 E AC- LHS: włączać pokręt łem[1-7]. Czyszczenie ręczne Ustawić wyłącznik urządzenia [1-8] na symbol AC. Pełne czyszczenie ręczne ► Zakryć ręką lub przy użyciu zasuwy zamyka jącej CT-VS (497926) otwór dyszy lub prze wodu ssawnego na 2 sekundy. ► Ustawić wyłącznik urządzenia [1-8] na sym bol AC. 8 Praca

Schowek na wąż: po pracy wąż ssący można wprowadzić przez otwór [8-2] i odłożyć do schowka na wąż. Miejsce na zamocowanie Systainera SysDoc: na powierzchni do odkładania narzędzi można [8-1] zamocować Systainer za pomocą czterech zasuw lub za pomocą T-Loc.

8.2 Odsysanie substancji suchych

OSTROŻNIE Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych ► Zawsze stosować worek filtrujący lub jed norazowy! W przypadku odsysania pyłów przekra czających wartości graniczne odsysanie może obejmować tylko jedno źródło powstawa nia pyłów (narzędzie elektryczne lub pneuma tyczne). Przy odsysaniu pyłów powstających w wyniku pracy elektronarzędzi należy przestrzegać na stępujących zaleceń: Zapewnić odpowiednią wentylację! Przestrze gać obowiązujących przepisów! Wartości graniczne: powietrze usuwane może wynosić maks. 50% objętości powietrza świeże

Wzór: kubatura pomieszczenia V

x współczyn nik wymiany powietrza L

778.3 Odsysanie wilgotnych substancji/cieczy

Wyjąć worek filtrujący lub worek jednora zowy! Zalecenie: Zastosować specjalny filtr do zasy sania na mokro (NF-CT). Przy osiągnięciu maksymalnego poziomu na pełnienia odsysanie zostaje automatycznie przerwane. Po wykonaniu odsysania na mokro pozostawić filtr główny do wyschnięcia! OSTROŻNIE Wydostawanie się piany i cieczy ► Natychmiast wyłączyć i opróżnić urządze nie.

► Tylko warianty z funkcją AutoClean: Oczyś cić filtr główny automatycznie lub ręcznie (patrz rozdział 7.4). ► Wyłączyć odkurzacz mobilny i wyciągnąć wtyczkę zasilania. ► Zwinąć przewód zasilania. ► Opróżnić zbiornik na zanieczyszczenia. ► Odstawić odkurzacz mobilny w suchym po mieszczeniu, zabezpieczyć przed użyciem przez osoby nieupoważnione. 9 Konserwacja i czyszczenie OSTRZEŻENIE Niebezpieczeństwo obrażeń, porażenia prą dem ► Przed przystąpieniem do wykonywania wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego! ► Wszelkie prace związane z konserwacją i czyszczeniem narzędzia, które wymagają otwarcia obudowy silnika, mogą być wyko nywane wyłącznie przez autoryzowany warsztat serwisowy. Serwis i naprawa wyłącznie u producenta i w certyfikowanych warsztatach: Najbliższy adres znaleźć można na: www.festool.pl/serwis EKAT

Stosować wyłącznie oryginalne części zamienne firmy Festool! Nr kat. na stronie: www.fes tool.pl/serwis ► Regularnie czyścić czujniki poziomu napeł nienia [5] i opróżniać zbiornik na zanieczy szczenia [1-11]. Przestrzegać następujących wskazówek: – Co najmniej raz w roku kontrola techniczna przeprowadzona przez producenta lub od powiednio przeszkoloną osobę (np. pod ką tem uszkodzenia filtra, szczelności urzą dzenia i działania urządzeń kontrolnych). . – Elementy, których nie można wyczyścić, należy zutylizować. Używać do tego celu nieprzepuszczalnych worków. Przestrzegać obowiązujących przepisów dotyczących usuwania odpadów!

9.1 Worek filtrujący/ worek jednorazowy/

filtr główny ► Wyjąć worek filtrujący [6]. ► Włożyć worek filtrujący [7]. ► Wyjąć worek jednorazowy [8]. ► Włożyć worek jednorazowy [9]. ► Wymienić filtr główny [10]. Zutylizować zużyty filtr główny zgodnie z przepisami. Numery katalogowe wyposażenia, filtrów oraz materiałów eksploatacyjnych można znaleźć w katalogu firmy Festool lub w in ternecie na stronie „www.festool.com”. 10 Środowisko Nie wyrzucać urządzenia razem z odpa dami domowymi! Urządzenia, wyposaże nie i opakowania przekazywać do recy klingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych. Tylko w UE: Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa kra jowego, zużyte elektronarzędzia podlegają se gregacji i recyklingowi w sposób przyjazny śro dowisku. Informacje dotyczące rozporządzenia REACH: www.festool.pl/reach Polski
