NÁVOD K OBSLUZE Cleantec CTL 48 FESTOOL

CS ES prohlašeni o shodě. Prohlašujeme s veškerou odpovědnosti, že tento vyrobek je ve shodě s nasledujicimi normami nebo normativnimi dokumenty:

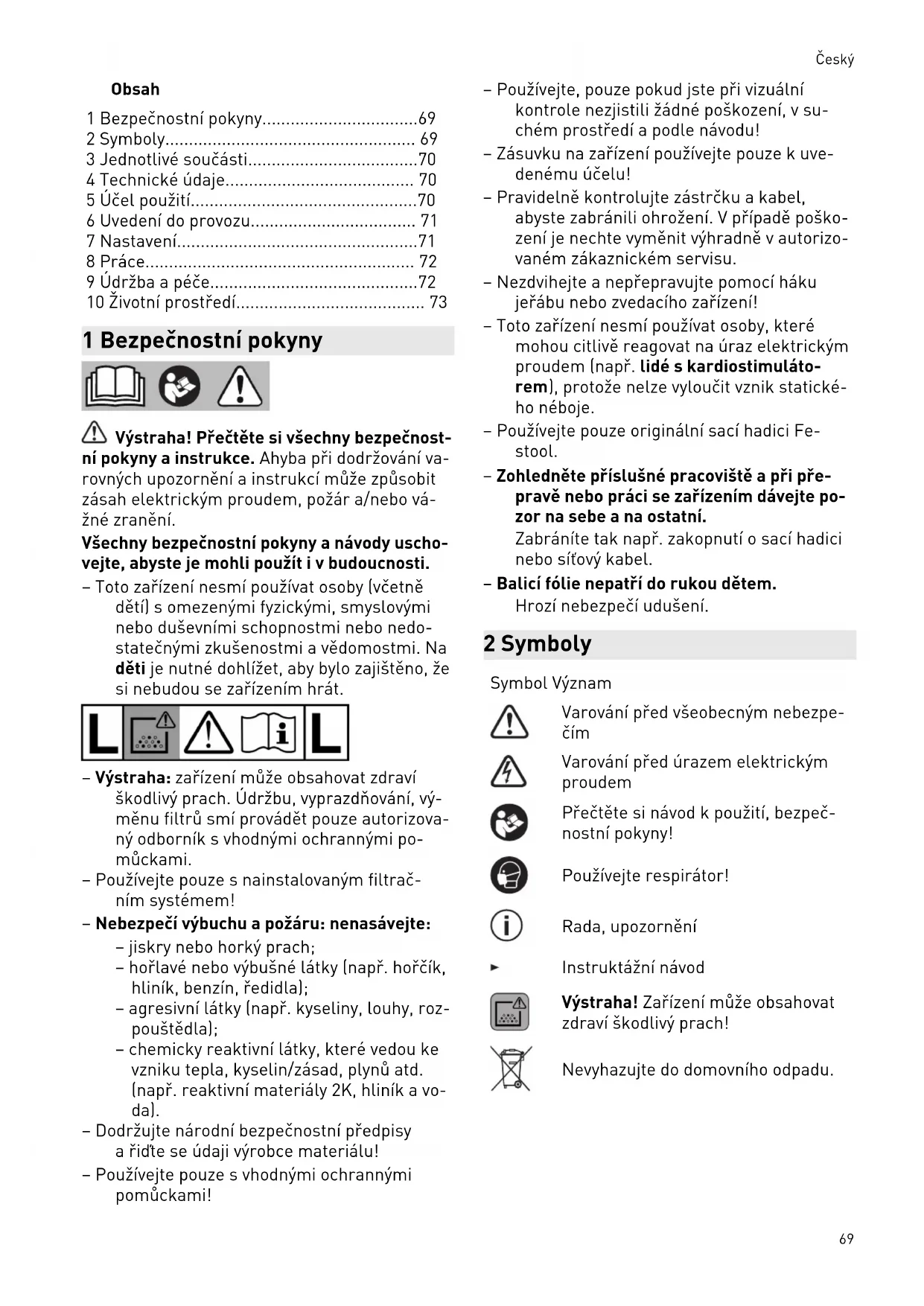

1 Bezpečnostní pokyny....69
2 Symboly.... 69
3 Jednotlivé součásti....70
4 Technické údaje.... 70
5 Účel použití....70
6 Uvedení do provozu.... 71
7 Nastavení....71
8 Práce.... 72
9 Údržba a péče....72
10 Životní prostředí.... 73

1 Bezpečnostní pokyny

Výstraha! Přečtěte si všechny bezpečnostní pokyny a instrukce. Ahyba při dodržování varovných upozornění a instrukcí může způsobit zásah elektrickým proudem, požár a/nebo vážné zranění.

Všechny bezpečnostní pokyny a návody uscho- vejte, abyste je mohli použít i v budoucnosti.

- Toto zařízení nesmí používat osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi. Na děti je nutné dohlížet, aby bylo zajištěno, že si nebudou se zařízením hrát.

– Výstraha: zařízení může obsahovat zdraví škodlivý prach. Údržbu, vyprazdňování, výměnu filtrů smí provádět pouze autorizovaný odborník s vhodnými ochrannými po-můckami.

- Používejte pouze s nainstalovaným filtračním systémem!

- Nebezpečí výbuchu a požáru: nenasávejte:

• jiskry nebo horký prach;
  – hořlavé nebo výbušné látky (např. hořčík, hliník, benzín, ředidla);
• agresivní látky (např. kyseliny, louhy, rozpouštědla);
• chemicky reaktivní látky, které vedou ke vzniku tepla, kyselin/zásad, plynů atd. (např. reaktivní materiály 2K, hliník a voda).

– Dodržujte národní bezpečnostní předpisy a řídte se údaji výrobce materiálu!

– Používejte pouze s vhodnými ochrannými pomůckami!

• Používejte, pouze pokud jste při vizuální kontrole nezjistili žádné poškození, v suchém prostředí a podle návodu!
  – Zásuvku na zařízení používejte pouze k uvedenému účelu!
• Pravidelně kontrolujte zástrčku a kabel, abyste zabránili ohrožení. V případě poškození je nechte vyměnit výhradně v autorizovaném zákaznickém servisu.
• Nezdvihejte a nepřepravujte pomocí háku jeřábu nebo zvedacího zařízení!
• Toto zařízení nesmí používat osoby, které mohou citlivě reagovat na úraz elektrickým proudem (např. lidé s kardiostimuláto- rem), protože nelze vyloučit vznik statického néboje.
• Používejte pouze originální sací hadici Festool.
• Zohledněte příslušné pracoviště a při pře-pravě nebo práci se zařízením dávejte po-zor na sebe a na ostatní.
  Zabráníte tak např. zakopnutí o sací hadici nebo síťový kabel.
  – Balicí fólie nepatří do rukou dětem.
  Hrozí nebezpečí udušení.

2 Symboly

Symbol Význam

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým proudem

Přečtěte si návod k použití, bezpečnostní pokyny!

Používejte respirátor!

Rada, upozornění

Instruktážní návod

Výstraha! Zařízení může obsahovat zdraví škodlivý prach!

Nevyhazujte do domovního odpadu.

3 Jednotlivé součásti

[1-1] Sací otvor

[1-2] Místo pro připojení modulů (pneumatický modul u CTL 36/48 E LE, CTL 36/48 E LE AC, zásuvkový modul u CTL 26 E SD)

[1-3] Zásuvka pro připojení nářadí

[1-4] Úložný rám pro hadici

[1-5] Držadlo

[1-6] SysDoc

[1-7] Automatické čištění (pouze varianty s AutoClean)

[1-8] Spínač zařízení

[1-9] Regulace síly sání

[1-10] Uzavírací spona

[1-11] Nádoba na nečistoty

[1-13] Brzda

Uvedené obrázky se nacházejí na začátku návo- du k použití.

4 Technické údaje

Mobilní vysavače
Příkon 350 - 1200 W
Max. příkon zásuvky zařízení EU	2 400 W
CH, DK	1 100 W
GB 230 V/110 V	1 800 W/500 W
Max. objem proudění (vzduchu) vysavač/turbína 130 m3/h / 234 m3/h
Max. podtlak, turbína 24000 Pa
Plocha filtru	6318 cm2
Sací hadice D 27/32 mm x 3,5 m-AS
Délka přívodního kabelu 7,5 m
Hladina akustického tlaku podle EN 60704-2-1 / Nepřesnost K 71 dB (A) / 3 dB
Třída ochrany IP X4
Objem nádoby CTL 26 E, CTL 26 E AC, CTL 26 E SD 26 l
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 36 l
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 48 l
Rozměry D x Š x V CTL 26 E, CTL 26 E AC, CTL 26 E SD 630 x 365 x 540 mm
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 630 x 365 x 596 mm
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 740 x 406 x 1005 mm
Hmotnost CTL 26 E, CTL 26 E SD 13,9 kg
CTL 36 E, CTL 36 E LE 14,4 kg
CTL 48 E, CTL 48 E LE 18,8 kg
CTL 26 E AC 14,7 kg
CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS	15,2 kg
CTL 48 E AC, CTL 48 E LE AC 19,6 kg

5 Účel použití

Mobilní vysavač je vhodný pro

- vysávání a odsávání prachu do 1 mg/m³ třídy prachu 'L',

- vysávání vody,

- zvýšené namáhání při profesionálním použití

podle IEC/EN 60335-2-69.

Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.

6 Uvedení do provozu

VAROVÁNÍ

Nepřípustné napětí nebo nepřípustná frekvence!

Nebezpečí úrazu

▶ Řid'te se údaji na typovém štítku.
▶ Vezměte v úvahu specifika příslušné země.

6.1 První uvedení do provozu

▶ Vložte filtrační/odpadní vak [2].
▶ Namontujte naviják kabelu [3].
▶ Připojte sací hadici [4].

6.2 Zapojení mobilního vysavače

VAROVÁNÍ

Nebezpečí poranění nekontrolovaně spuštěným nářadím

- Před otočením spínače do polohy „AUTO“ nebo „MAN“ zkontrolujte, zda je připojené nářadí vypnuté.

Spínač [1-8] slouží k zapínání a vypínání.

Poloha spínače „0“

Zásuvka pro připojení nářadí [1-3] je bez napětí, mobilní vysavač je vypnutý.

Poloha spínače „MAN“

Zásuvka zařízení [1-3] je pod napětím, mobilní vysavač se spustí.

Poloha spínače „Auto“

Zásuvka zařízení [1-3] je pod napětím, mobilní vysavač se spustí při zapnutí připojeného nářa-dí.

- Sítovou zástrčku zapojte do uzemněné zásuvky.

Když zařízení nepoužíváte nebo před prováděním údržby a čištění vytáhněte sítovou zástrčku ze zásuvky.

6.3 Připojení elektrického nářadí

VAROVÁNÍ

Nebezpečí poranění

▶ Dodržujte maximální příkon zásuvky zařízení (viz kapitola Technické údaje).

▶ Vypněte elektrické nářadí.

Zapojte elektrické nářadí do zásuvky zařízení [1-3].

Specifika CTL26 E SD

• CTL 26 E SD E/A: zásuvkový modul se spínací automatikou pro použití dvou kusů elektrického nářadí: např. 2 brusky, 1 přímočará pila + 1 bruska
• CTL 26 E SD: zásuvkový modul s permanentním přívodem proudu pro použití jako prodlužovací kabel: např. nabíječka, svítilna atd.

6.4 Připojení pneumatického nářadí

VAROVÁNÍ

Nebezpečí poranění

▶ Vypněte pneumatické nářadí.

Spínací automatika u pneumatického nářadí (CTL 36/48 E LE, CTL 36/48 E LE AC nebo příslušenství)

s pneumatickým modulem na místě pro připojení modulů [1-2]

Doporučení:

– Montáž úpravné jednotky VE (495886): fil- trovaný a přimazávaný stlačený vzduch
- Použití systému IAS s přípojkou IAS (454757) pro pneumatické nářadí Festool

Předpoklad: provozní tlak nářadí 6 bar!

6.5 Specifika CTL 36 E AC- LHS

Abyste mohli mobilní vysavač používat v kombinaci s nářadím PLANEX:

▶ Použijte sací hadici odolnou proti zlomení D 36 mm x 3,5 m AS.
▶ Pro připojení PLANEX použijte speciální sací objímku.
▶ Mezi sací otvor [1-1] a sací hadici nasadte posuvný uzávěr CT-VS.
▶ Namontujte držák nářadí.
▶ Používejte jen s odpadním vakem!

7 Nastavení

7.1 Regulace síly sání

▶ na otočném knoflíku [1-9].

7.2 Zajištění brzdy

Pomocí černé brzdové páčky [1-13] zabráníte rozjetí mobilního vysavače. Za tímto účelem mobilní vysavač vepředu mírně nazdvihněte a černou brzdovou páčku zatlačte dolů, až zaškočí. Pro uvolnění stiskněte zelenou páčku.

7.3 Tepelná pojistka

Aby nedošlo k přehřátí, tepelná pojistka vypne mobilní vysavač před dosažením kritické teploty.

▶ Aby nedošlo k přehřátí, tepelná pojistka vypne mobilní vysavač před dosažením kritické teploty.
▶ Vypněte mobilní vysavač, nechte ho cca 5 minut vychladnout a zapněte ho.

i Pokud ho nelze zapnout, kontaktujte záka-znický servis Festool.

7.4 AUTOClean - čištění hlavního filtru (pouze varianty s AutoClean)

Pouze ve spojení s odpadním vakem

(splnění třídy prachu 'L'). Nikoli pro mo-

kré sání!

Automatické čištění

Otočným knoflíkem [1-7] nastavte frekvenci.

Jen CTL 36 E AC- LHS: zapíná se otočným knoflíkem [1-7].

Manuální čištění

Spínač zařízení [1-8] nastavte na symbol AC.

Manuální kompletní vyčištění

▶ Rukou nebo posuvným uzávěrem CT-VS (497926) uzavřete na 2 sekundy otvor hubice nebo sací hadice.
- Spínač zařízení [1-8] nastavte na symbol AC.

8 Práce

8.1 Manipulace

Úložný rám na hadici: Po skončení práce můžete sací hadici vést otvorem [8-2] a uložit ji do úložného rámu.

Uložení Systaineru SysDoc: Na odkládací ploše lze pomocí čtyř zástrček nebo T-Loc [8-1] upevnit Systainer.

8.2 Vysávání a odsávání suchých materiálů

UPOZORNĚNÍ

Zdraví škodlivý prach

Poškození dýchacích cest

- Vždycky používejte filtrační nebo odpadní vak!

Při odsávání prachu, který přesahuje mezní hodnotu prachu odsávejte pouze u jednoho zdroje prachu (elektrického nebo pneumatického nářadí).

Při odsávání prachu u běžícího elektrického nářadí dodržujte následující:

Zajistěte dostatečné větrání! Dodržujte místní předpisy!

Mezní hodnoty: výstupní vzduch max. 50 % objemu čerstvého vzduchu

Vzorec: objem prostoru V_R x míra výměny vzduchu L_W

8.3 Vysávání a odsávání mokrých materiálů/kapalin

Vyjměte filtrační nebo odpadní vak!

Doporučení: použijte speciální filtr pro é vysávání (NF-CT).

Po dosažení maximální výšky naplnění se vysávání automaticky přeruší.

Po mokrém sání nechte uschnout hlavní filtr!

UPOZORNĚNÍ

Unikající pěna a kapaliny

▶ Zařízení okamžitě vypněte a vyprázdněte.

8.4 Po skončení práce

▶ Pouze varianty s AutoClean: automaticky nebo manuálně vyčistěte hlavní filtr (viz kapitola 7.4).
▶ Vypněte mobilní vysavač a vytáhněte síťovou zástrčku ze zásuvky.
▶ Naviňte přívodní kabel.
▶ Vyprázdněte nádobu na nečistoty.
▶ Mobilní vysavač uložte v suché místnosti tak, aby nemohlo dojít k neoprávněnému použití.

9 Údržba a péče

VAROVÁNÍ

Nebezpečí poranění, úraz elektrickým pro- udem

• Před jakýmikoli pracemi údržby a opravami vytáhněte vždy síťovou zástrčku ze zásuvky!
  ▶ Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

FESTOOL

Servis a opravy smí provádět pouze výrobce nebo servisní dílny: Nejbližší adresu najdete na: www.festool.cz/sluzby.

Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.cz/sluzby.

- Pravidelně čistěte snímače naplnění [5] a vyprazdňujte odpadní nádobu [1-11].

Dodržujte následující pokyny:

• Minimálně jednou ročně by měl výrobce nebo instruovaná osoba provést prachově technickou kontrolu (např. zda není poškozený filtr, dále kontrolu těsnosti zařízení a funkce kontrolních prvků).
  – Co nelze vyčistit, musí se zlikvidovat. K to-muto účelu používejte nepropustné vaky. Dodržujte platné podmínky pro likvidaci.!

9.1 Filtrační vak/odpadní vak/hlavní filtr

▶ Vyjmutí filtračního vaku [6].
▶ Nasazení filtračního vaku [7].
▶ Vyzjmutí odpadního vaku [8].
▶ Nasazení odpadního vaku [9].
▶ Výměna hlavního filtru [10].

Použitý hlavní filtr zlikvidujte v souladu se zákonnými předpisy.

① Objednací čísla příslušenství, filtrů a spotřebního materiálu najdete v katalogu Festool nebo na internetu na „www.festool.com“.

10 Životní prostředí

Nářadí nevyhazujte do domovního odpadu! Nářadí, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte

platné vnitrostátní předpisy.

Pouze EU: Podle evropské směrnice o odpadních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci.

Informace k REACH: www.festool.com/reach
