Cleantec CTL 48 - Aspiradora FESTOOL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspiradora móvil multiuso
Marca	Festool
Modelo	Cleantec CTL 48
Categoría de polvo	L (hasta 1 mg/m³)
Volumen del depósito	48 L
Potencia absorbida	350 - 1 200 W
Caudal de aire máx. (aspiradora)	130 m³/h
Caudal de aire máx. (central)	234 m³/h
Depresión máx.	24 000 Pa
Superficie filtrante	6 318 cm²
Manguera de aspiración	D 27/32 mm x 3,5 m
Longitud del cable	7,5 m
Nivel de presión acústica	71 dB(A)
Grado de protección	IP X4
Dimensiones (L x l x h)	740 x 406 x 1 005 mm
Peso	18,8 kg
Alimentación	Red, enchufe con toma de tierra
Funciones principales	Aspiración de polvo seco y líquidos, regulación de potencia, toma de herramienta con arranque automático (AUTO), limpieza automática del filtro (AutoClean), freno de estacionamiento
Mantenimiento y limpieza	Bolsa filtrante, bolsa de eliminación de residuos, filtro principal, limpieza automática/manual del filtro
Seguridad	Protección térmica, parada automática en caso de llenado líquido, instrucciones para polvo nocivo
Piezas de repuesto y reparabilidad	Piezas de repuesto Festool originales, servicio posventa autorizado

Preguntas frecuentes - Cleantec CTL 48 FESTOOL

¿Cómo ajustar la potencia de aspiración?

Utilice el botón giratorio [1-9] para ajustar la fuerza de aspiración. Gire en el sentido de las agujas del reloj para aumentar, en sentido contrario para disminuir.

¿Cómo usar el modo AUTO para la toma de herramienta?

Coloque el interruptor [1-8] en la posición AUTO. La aspiradora arranca automáticamente cuando la herramienta eléctrica conectada se pone en marcha. Asegúrese de que la herramienta esté apagada antes de conmutar.

¿Cómo limpiar el filtro principal en los modelos AutoClean?

Para una limpieza automática, ajuste la frecuencia en el botón giratorio [1-7]. Para una limpieza manual, gire el interruptor [1-8] al símbolo AC. También puede cerrar la abertura de la manguera durante 2 segundos y luego girar a AC para una limpieza manual completa.

¿Puedo aspirar agua con esta aspiradora?

Sí, la aspiradora es adecuada para la aspiración de agua. Retire la bolsa filtrante o la bolsa de eliminación de residuos antes de aspirar líquidos. Utilice preferiblemente un filtro para líquidos (NF-CT). La aspiración se detiene automáticamente al alcanzar la altura de llenado máxima.

¿Cómo cambiar la bolsa filtrante o la bolsa de eliminación de residuos?

Desenchufe la aspiradora. Abra las grapas de cierre [1-10]. Retire la bolsa usada como se muestra (figuras 6 y 8). Inserte la nueva bolsa siguiendo las instrucciones (figuras 7 y 9). Cierre el depósito.

¿Qué hacer si la aspiradora se detiene durante el uso?

Probablemente se deba a la protección térmica. Coloque el interruptor en '0', deje enfriar el aparato durante aproximadamente 5 minutos y luego vuelva a encenderlo. Si el problema persiste, póngase en contacto con el servicio posventa de Festool.

¿Cómo usar el freno de estacionamiento?

Levante ligeramente la parte delantera de la aspiradora y baje la palanca de freno [1-13] hasta que encaje. Para soltarlo, presione nuevamente la palanca.

¿Cuáles son las instrucciones de seguridad para aspirar polvo peligroso?

Use protección respiratoria. Utilice siempre una bolsa filtrante o una bolsa de eliminación de residuos. No supere los valores límite de exposición. Asegure una ventilación suficiente. Los trabajos de mantenimiento deben ser realizados por personal especializado.

¿Cómo conectar una herramienta eléctrica?

Apague la herramienta. Conéctela al enchufe del aparato [1-3]. Respete la potencia de conexión máx. (según país: UE 2400 W, CH/DK 1100 W, GB 230V 1800W, 110V 500W). Use el modo AUTO para un arranque automático.

¿Dónde encontrar las piezas de repuesto?

Utilice exclusivamente piezas de repuesto Festool originales. Consulte el catálogo Festool o el sitio web www.festool.fr/services. Las reparaciones deben ser realizadas por un taller autorizado.

MANUAL DE USUARIO Cleantec CTL 48 FESTOOL

es CE-Declaración de conformidad. Declaramos bajo nuestra exclusiva responsabilidad que este producto corresponde a las siguientes normas o documentos normalizados:

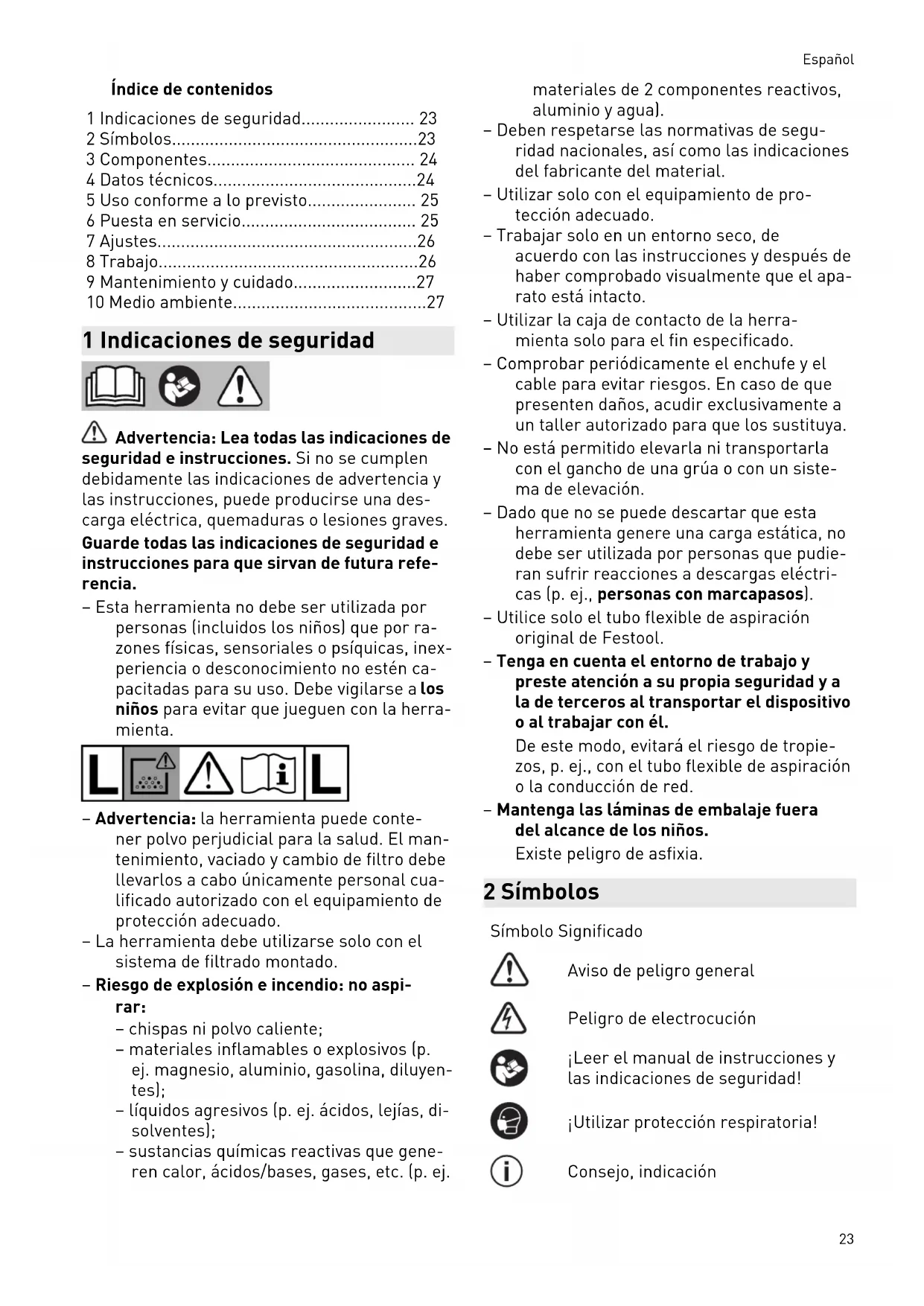

Índice de contenidos

1 Indicaciones de seguridad...... 23
2 Símbolos....23
3 Componentes.... 24
4 Datos técnicos....24
5 Uso conforme a lo previsto.... 25
6 Puesta en servicio.... 25
7 Ajustes....26
8 Trabajo....26
9 Mantenimiento y cuidado....27
10 Medio ambiente....27

1 Indicaciones de seguridad

Advertencia: Lea todas las indicaciones de uridad e instrucciones. Si no se cumplen idamente las indicaciones de advertencia y instrucciones, puede producirse una des- ga eléctrica, quemaduras o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

- Esta herramienta no debe ser utilizada por personas (incluidos los niños) que por razones físicas, sensoriales o psíquicas, inexperiencia o desconocimiento no estén capacitadas para su uso. Debe vigilarse a los niños para evitar que jueguen con la herramienta.

- Advertencia: la herramienta puede contener polvo perjudicial para la salud. El mantenimiento, vaciado y cambio de filtro debe llevarlos a cabo únicamente personal cualificado autorizado con el equipamiento de protección adecuado.

- La herramienta debe utilizarse solo con el sistema de filtrado montado.

- Riesgo de explosión e incendio: no aspirar:

• chispas ni polvo caliente;
• materiales inflamables o explosivos (p. ej. magnesio, aluminio, gasolina, diluyentes);
• líquidos agresivos (p. ej. ácidos, lejías, disolventes);
• sustancias químicas reactivas que gene- ren calor, ácidos/bases, gases, etc. (p. ej.

materiales de 2 componentes reactivos, aluminio y agua).

• Deben respetarse las normativas de seguridad nacionales, así como las indicaciones del fabricante del material.
• Utilizar solo con el equipamiento de protección adecuado.
• Trabajar solo en un entorno seco, de acuerdo con las instrucciones y después de haber comprobado visualmente que el aparato está intacto.
• Utilizar la caja de contacto de la herramienta solo para el fin especificado.
• Comprobar periódicamente el enchufe y el cable para evitar riesgos. En caso de que presenten daños, acudir exclusivamente a un taller autorizado para que los sustituya.
• No está permitido elevarla ni transportarla con el gancho de una grúa o con un sistema de elevación.
• Dado que no se puede descartar que esta herramienta genere una carga estática, no debe ser utilizada por personas que pudieran sufrir reacciones a descargas eléctricas (p. ej., personas con marcapasos).
• Utilice solo el tubo flexible de aspiración original de Festool.
• Tenga en cuenta el entorno de trabajo y preste atención a su propia seguridad y a la de terceros al transportar el dispositivo o al trabajar con él.

De este modo, evitará el riesgo de tropiezos, p. ej., con el tubo flexible de aspiración o la conducción de red.

- Mantenga las láminas de embalaje fuera del alcance de los niños.

Existe peligro de asfixia.

2 Símbolos

Símbolo Significado

Aviso de peligro general

Peligro de electrocución

¡Leer el manual de instrucciones y las indicaciones de seguridad!

¡Utilizar protección respiratoria!

Consejo, indicación

Símbolo Significado

Guía de procedimiento

¡Advertencia! ¡La herramienta puede contener polvo perjudicial para la salud!

No depositar en la basura doméstica.

3 Componentes

[1-1] Orificio de aspiración

[1-2] Ranura de conexión para módulo (módulo neumático para CTL 36/48 E LE, CTL 36/48 E LE AC, módulo de caja de contacto para CTL 26 E SD)

[1-3] Caja de contacto de la máquina

[1-9] Regulación de la capacidad de aspiración

[1-10] Pinzas de cierre

[1-11] Depósito para la suciedad

[1-13] Freno

Las figuras indicadas se encuentran al principio del manual de instrucciones.

4 Datos técnicos

Sistemas móviles de aspiración
Consumo de potencia 350 - 1200 W
Consumo nominal máx. de la ca- ja de contacto de la máquina	EU	2 400 W
	CH, DK	1 100 W
	GB 230 V / 110 V	1 800 W / 500 W
	MX 127 V~	500 W
Caudal de aire (volumen) máx., aspirador/turbina 130 m3/h / 234 m3/h
Depresión máx., turbina 24 000 Pa
Superficie del filtro 6 318 cm2
Tubo flexible de aspiración D 27/32 mm x 3,5 m-AS
Longitud de la línea de conexión a la red 7,5 m
Nivel de intensidad sonora según EN 60704-2-1 / Factor de inseguridad K		71 dB(A) / 3 dB
Tipo de protección IP X4
Capacidad del depósito CTL 26 E, CTL 26 E AC, CTL 26 E SD 26 l
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 36 l
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 48 l
Dimensiones (L x An xAl) CTL 26 E, CTL 26 E AC, CTL 26 E SD 630 x 365 x 540 mm
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 630 x 365 x 596 mm
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 740 x 406 x 1 005 mm
Peso CTL 26 E, CTL 26 E SD 13,9 kg
	CTL 36 E, CTL 36 E LE 14,4 kg
	CTL 48 E, CTL 48 E LE 18,8 kg

Sistemas móviles de aspiración

CTL 26 E AC 14,7 kg

5 Uso conforme a lo previsto

El sistema de aspiración móvil es apropiado para:

• succionar y aspirar polvo de hasta 1 mg/m ^3 correspondiente a la clase de polvo "L",
• aspirar agua,
  – proporcionar un alto rendimiento en aplicaciones profesionales, según IEC/EN 60335-2-69.

El usuario será responsable de cualquier utilización indebida.

6 Puesta en servicio

ADVERTENCIA

Tensión o frecuencia no permitida Peligro de accidente

▶ Observar los datos indicados en la placa de tipo.
▶ Tener en cuenta las particularidades de cada país.

6.1 Primera puesta en servicio

• Colocar la bolsa filtrante/bolsa de evacuación [2].
  ▶ Montar el enrollacables [3].
• Conectar el tubo flexible de aspiración [4].

6.2 Conexión del sistema de aspiración móvil

ADVERTENCIA

Peligro de lesiones a causa de herramientas sin control

- Antes de girar el interruptor a la posición "AUTO" o "MAN", asegúrese de que la herramienta conectada esté apagada.

El interruptor [1-8] se utiliza como interruptor de conexión y desconexión.

Posición "0" del interruptor

La caja de contacto de la máquina [1-3] no recibe corriente, el sistema móvil de aspiración está apagado.

Posición "MAN" del interruptor

La caja de contacto de la máquina [1-3] es conductora de corriente, el sistema móvil de aspiración arranca.

Posición "Auto" del interruptor

La caja de contacto de la máquina [1-3] es conductora de corriente, el sistema móvil de aspiración arranca al encender la herramienta conectada.

- Conectar el enchufe a una caja de contacto con protección de puesta a tierra.

Desenchufar la herramienta en caso de no utilizarse o antes de realizar cualquier o de mantenimiento y limpieza.

6.3 Conexión de la herramienta eléctrica

ADVERTENCIA

Peligro de lesiones

• Observar el consumo nominal máximo en la caja de contacto de la máquina (véase el capítulo "Datos técnicos").
  ▶ Desconectar la herramienta eléctrica.

- Conectar la herramienta eléctrica a la caja de contacto de la máquina [1-3].

Particularidades de CTL26 E SD

• CTL 26 E SD E/A: módulo de caja de contacto con conexión automática para la utilización de dos herramientas eléctricas: p.ej., 2 lijadoras, 1 sierra de calar + 1 lija-dora
• CTL 26 E SD: módulo de caja de contacto con suministro de corriente permanente para su utilización como cable de prolongación: p.ej., cargador, lámpara, etc.

6.4 Conexión de la herramienta neumática

ADVERTENCIA

Peligro de lesiones

▶ Desconectar la herramienta neumática.

Conexión automática en herramientas neumáticas (CTL 36/48 E LE, CTL 36/48 E LE AC o accesorios)

con módulo neumático en la ranura de conexión para módulo [1-2]

Recomendación:

• Montaje de la unidad de alimentación VE (495886): aire comprimido filtrado y aceitado
• Utilización del sistema IAS con pieza de conexión IAS (454757) para herramientas neumáticas Festool

Requisito: presión de servicio de la herramienta de 6 bar.

Para poder utilizar el sistema móvil de aspiración en combinación con PLANEX:

▶ Utilizar un tubo flexible de aspiración resistente a la rotura D 36 mm x 3,5 m-AS.
- Usar el manguito de aspiración especial para conectar PLANEX.
▶ Utilizar la corredera de enclavamiento CT-VS entre el orificio de aspiración [1-1] y el tubo flexible de aspiración.
▶ Montar el soporte para herramientas.
▶ Utilizar solo con la bolsa de evacuación.

7 Ajustes

7.1 Regulación de la capacidad de aspiración

▶ En el botón giratorio [1-9].

7.2 Bloqueo del freno

El sistema móvil de aspiración se puede bloquear accionando la palanca de freno [1-13]. Para ello, levantar ligeramente el sistema móvil de aspiración por la parte delantera y presionar la palanca de freno hacia abajo hasta que enclave. Presione la palanca para soltar el freno.

7.3 Protector contra sobretemperatura

A fin de proteger el sistema móvil de aspiración de un sobrecalentamiento, el protector contra sobretemperatura desconecta la herramienta antes de alcanzar la temperatura crítica.

▶ A fin de proteger el sistema móvil de aspiración de un sobrecalentamiento, el protector contra sobretemperatura desconecta la herramienta antes de alcanzar la temperatura crítica.
- Apagar el sistema móvil de aspiración, dejar que se enfríe durante aprox. 5 minutos y conectar.

i Si no se puede conectar, ponerse en contacto con los talleres de servicio de Festool.

7.4 AUTOClean - Limpiar el filtro principal (solo variantes con AutoClean)

Solo en combinación con la bolsa de evacuación (cumple la clase de polvo "L"). No aplicable para la aspiración en mojado.

Limpieza automática

Ajustar la frecuencia en el botón giratorio [1-7]. Indicación solo paraCTL 36 E AC-LHS: encender con el botón giratorio [1-7].

Limpieza manual

Girar el interruptor de la máquina [1-8] y situarlo en el símbolo AC.

Limpieza completa manual

• Tapar el orificio de la boquilla o del tubo flexible con la palma de la mano o la corredera de enclavamiento CT-VS (497926) durante 2 segundos.
  ▶ Girar el interruptor de la máquina [1-8] y situarlo en el símbolo AC.

8 Trabajo

8.1 Manejo

Compartimento para manguera: al concluir el trabajo se puede pasar el tubo flexible de aspiración a través de la abertura [8-2] y guardarlo en el compartimento correspondiente.

Bandeja SysDoc: en la superficie para depositar objetos se puede fijar un Systainer mediante los cuatro pasadores o con el T-Loc [8-1].

8.2 Aspiración de sustancias secas

ATENCIÓN

Polvo perjudicial para la salud Daños en las vías respiratorias

- Utilice siempre la bolsa filtrante o la bolsa de evacuación.

Cuando se aspiren polvos que sobrepasen los valores de concentración máxima, solo se debe aspirar una única fuente de polvo (herramienta eléctrica o neumática).

Al aspirar el polvo que se desprende de las herramientas eléctricas en funcionamiento, se debe:

Procurar una ventilación suficiente y respetar las disposiciones regionales.

Valores límite: aire de salida máx. 50 % del caudal de aire fresco

Fórmula: volumen en el ambiente V_R x nivel de renovación del aire L_W

8.3 Aspiración de materiales húmedos o de líquidos

Retirar la bolsa filtrante o la bolsa de evacuación.

Recomendación: utilizar el filtro húmedo especial (NF-CT).

Cuando se alcanza el nivel de llenado máximo, la aspiración se interrumpe automáticamente. Después de aspirar en mojado, dejar secar el filtro principal.

ATENCIÓN

Espuma o líquidos vertidos

- Desconectar y vaciar inmediatamente la herramienta.

8.4 Al finalizar el trabajo

▶ Solo variantes con AutoClean: limpiar el filtro principal de forma automática o manual (véase el capítulo 7.4).
- Desconectar el sistema de aspiración móvil y extraer el enchufe.
- Enrollar el cable de conexión a la red eléctrica.
▶ Vaciar el depósito para suciedad.
▶ Guardar el sistema móvil de aspiración en un lugar seco y protegido contra un uso no autorizado.

9 Mantenimiento y cuidado

ADVERTENCIA

Peligro de lesiones, peligro de descarga eléctrica

• Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimiento o de conservación.
• Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan solo pueden ser llevados a cabo por un taller autorizado.

El servicio de atención al cliente y de reparaciones solo está disponible a través del fabricante o los talleres de reparación: Dirección más cercana en: www.festool.es/servicio

Utilizar solo piezas de recambio Festool originales. Referencia en: www.festool.es/servicio

- Limpiar los sensores del nivel de llenado [5] y vaciar el depósito para suciedad [1-11] regularmente.

Tener en cuenta las siguientes advertencias:

• El fabricante o una persona capacitada debe realizar un control técnico del polvo al menos una vez al año (p. ej., para comprobar posibles daños del filtro, la estanqueidad de la herramienta y el correcto funcionamiento de los dispositivos de control).
• Debe eliminarse todo aquello que no se pueda limpiar. Para ello, utilizar bolsas estancas. Tener en cuenta las condiciones vigentes de eliminación de los desechos.

9.1 Bolsa filtrante/bolsa de evacuación/filtro principal

▶ Extraer la bolsa filtrante [6].
▶ Colocar la bolsa filtrante [7].
▶ Extraer la bolsa de evacuación [8].
▶ Colocar la bolsa de evacuación [9].
▶ Cambiar el filtro principal [10].
Desechar el filtro principal usado teniendo en cuenta las leyes aplicables.

Los números de pedido de los accesorios, filtros y material de consumo figuran en el catálogo de Festool o en la dirección de internet www.festool.com.

10 Medio ambiente

No desechar con la basura doméstica.

Reciclar las herramientas, los accesorios y los embalajes de forma respetuo-el medio ambiente. Respetar las disposinacionales vigentes.

Solo UE: De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Información sobre REACH: www.festool.com/reach

Sommario

Existe perigo de asfixia.

2 Símbolos

Símbolo Significado

6.3 Conectar a ferramenta eléctrica

ADVERTÊNCIA

Perigo de ferimentos

Limpeza manual total

Saída de espuma e líquidos
