MANUAL DE UTILIZADOR CS502AC Vonroc

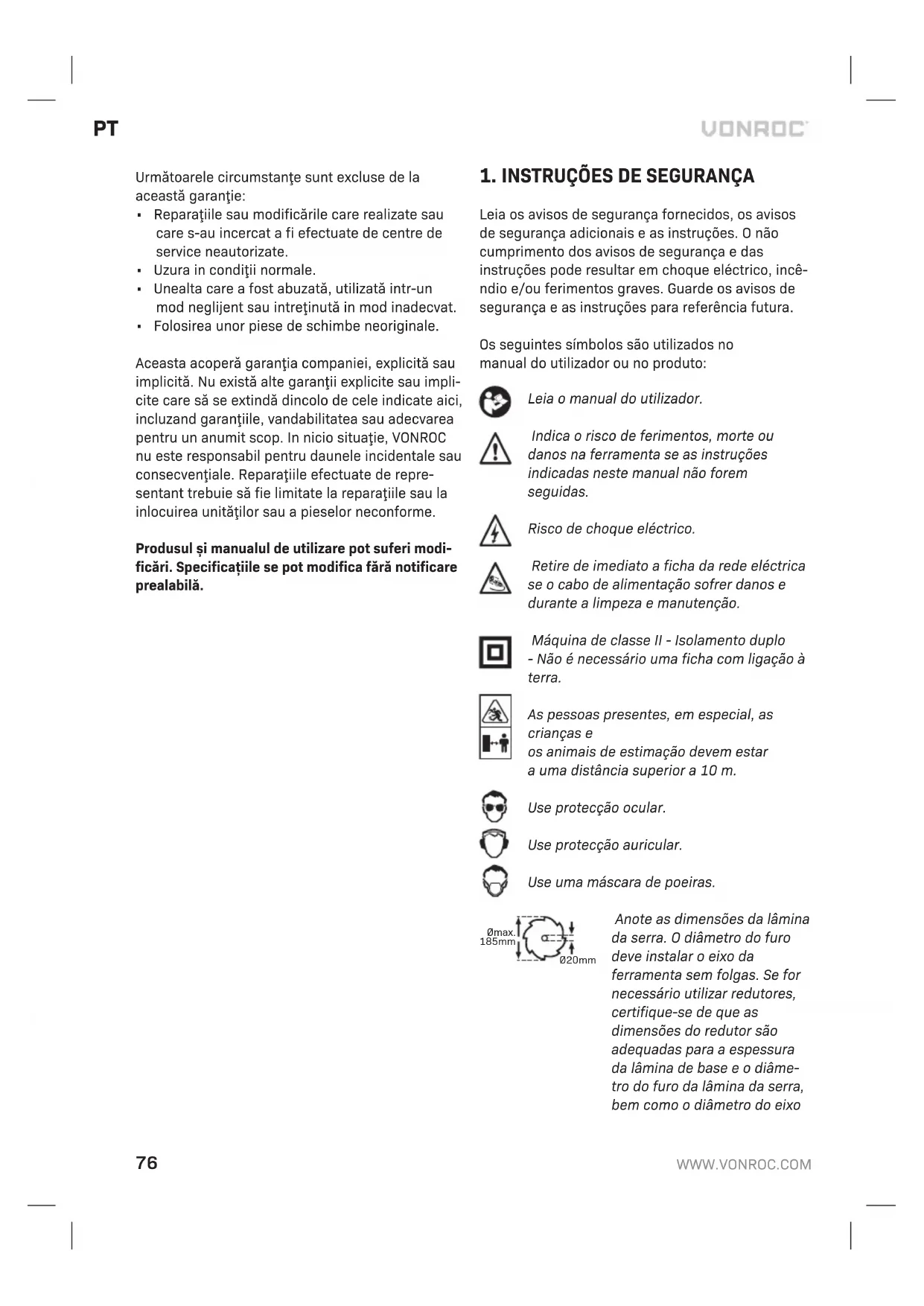

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura.

Os seguintes símbolos são utilizados no manual do utilizador ou no produto:

Leia o manual do utilizador.

Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas.

Retire de imediato a ficha da rede eléctrica se o cabo de alimentação sofrer danos e durante a limpeza e manutenção.

Máquina de classe II - Isolamento duplo - Não é necessário uma ficha com ligação à terra.

As pessoas presentes, em especial, as crianças e os animais de estimação devem estar a uma distância superior a 10 m.

Use protecção ocular.

Use protecção auricular.

Use uma máscara de poeiras.

Anote as dimensões da lâmina da serra. O diâmetro do furo deve instalar o eixo da ferramenta sem folgas. Se for necessário utilizar redutores, certifique-se de que as dimensões do redutor são adequadas para a espessura da lâmina de base e o diâmetro do furo da lâmina da serra, bem como o diâmetro do eixo

da ferramenta. Se possível, utilize os redutores fornecidos com a lâmina da serra. O diâmetro da lâmina da serra deve corresponder às informações especificadas no símbolo.

Área de perigo! Mantenha as mãos afastadas (10 cm) da área de corte enquanto a máquina estiver em funcionamento. Há o risco de ferimentos se entrar em contacto com a lâmina da serra.

elimine o produto em recipientes não adequados.

O equipamento está em conformidade com as normas de segurança aplicáveis nas directivas europeias.

AVISOS GERAIS DE SEGURANÇA SOBRE FERRAMENTAS ELÉCTRICAS

AVISO! Leia todos os avisos de segurança e instruções. O não cumprimento dos avisos e das instruções pode causar choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo “ferramenta eléctrica” indicado nos avisos diz respeito à ferramenta eléctrica com alimentação pela rede (com fio) ou por bateria (sem fio).

1) Segurança na área de trabalho

a) Mantenha a área de trabalho limpa e devidamente iluminada. As áreas obstruídas ou escuras são propícias a acidentes.
b) Não utilize ferramentas eléctricas em atmosferas explosivas, por exemplo, na presença de líquidos inflamáveis, gases ou pó. As ferramentas eléctricas produzem faíscas que podem causar ignição de pó ou vapores.
c) Quando utilizar uma ferramenta eléctrica, mantenha as crianças e transeuntes afastados. As distracções podem causar perda de controlo.

a) As fichas da ferramenta eléctrica devem corresponder à tomada. Nunca modifique, de forma alguma, a ficha. Não utilize quaisquer

fichas adaptadoras com ferramentas eléctricas ligadas à terra (massa). As fichas e tomadas correspondentes não modificadas reduzem o risco de choque eléctrico.

b) Evite o contacto do corpo com superfícies ligadas à terra ou massa, como tubos, radiadores, fogões ou frigoríficos. Há maior risco de choque eléctrico se o corpo estiver ligado à terra ou à massa.
c) Não exponha as ferramentas eléctricas à chuva ou a ambientes húmidos. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
d) Não utilize o cabo de maneira abusiva. Nunca utilize o cabo para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, extremidades afiadas ou peças móveis. Se os cabos estive- rem danificados ou enrolados, há maior risco de choque eléctrico.
e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz o risco de choque eléctrico.
f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo diferencial residual (DDR). A utilização de um DDR reduz o risco de choque eléctrico.

a) Esteja atento, preste atenção ao que está a fazer e tenha bom senso quando utilizar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica se estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves.
b) Use equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, máscara de poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz o risco de ferimentos.
c) Evite accionamentos acidentais. Assegure-se de que o interruptor está desligado antes de ligar a ferramenta à corrente eléctrica e/ou

as baterias e antes de levantar ou transportar a ferramenta. O transporte de ferramentas eléctricas com o dedo colocado no interruptor ou a ligação à corrente das ferramentas eléctricas com o interruptor ligado pode dar origem a acidentes.

d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fendas ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos.
e) Não tente chegar a pontos fora do alcance. Mantenha-se sempre numa posição firme e bem equilibrada. Desta forma, é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, a roupa e as jóias afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem ficar presos nestas peças.
g) Se for prevista a montagem de dispositivos de extracção e recolha de pó, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extracção de pó pode reduzir os riscos inerentes.
h) Não permita que a familiaridade obtida através do uso frequente de ferramentas faça com que seja complacente e ignore os princípios de segurança da ferramenta. Uma acção irreflectida pode causar ferimentos graves numa fracção de segundos.
4) Utilização e cuidados a ter com a ferramenta com baterias
a) Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada efectua o trabalho de maneira mais eficiente e segura se for utilizada de acordo com a capacidade para a qual foi concebida.
b) Não utilize a ferramenta eléctrica se não conseguir ligar ou desligar o interruptor. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor é perigosa e deve ser reparada.
c) Retire a ficha da fonte de alimentação e/ou a bateria da ferramenta eléctrica, caso seja possível fazê-lo, antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança pre-

d) Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualificações necessárias para manuseá-las.
e) Faça a manutenção das ferramentas eléctricas. Verifique se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danificadas ou quaisquer outras situações que possam afectar o funcionamento da mesma. Se a ferramenta eléctrica estiver danificada, esta só deve ser utilizada depois de ser reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insuficiente.
f) Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, bloqueiam com menos frequência e controlam-se com maior facilidade.
g) Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fins diferentes dos previstos pode resultar em situações perigosas.
h) Mantenha as pegas e as superfícies de fixação secas, limpas e sem óleo e gordura. Os punhos e as superfícies de fixação não permitem o manuseamento e o controlo seguros da ferramenta em situações imprevistas.
5) Utilização e cuidados a ter com a ferramenta com baterias
a) Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria.
b) Utilize apenas ferramentas eléctricas que tenham baterias especificamente concebidas. A utilização de outro tipo de baterias pode causar ferimentos e incêndio.
c) Quando não utilizar a bateria, mantenha-a afastada de outros objectos metálicos,

tais como clipes para papel, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que permitam fazer a ligação entre terminais. O curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.

d) Em condições abusivas, pode derramar líquido da bateria, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras.

e) Não utilize baterias ou ferramentas danificadas ou modificadas. As baterias danificadas ou modificadas podem ter um comportamento inesperado, resultando em incêndio, explosão ou risco de ferimentos.

f) Não exponha a bateria ou a ferramenta ao fogo ou a temperaturas excessivas. A exposição a fogo ou a temperaturas superiores a 130 °C pode causar uma explosão. NOTA: a temperatura “130 °C” pode ser substituída pela temperatura “265 °F”.

g) Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora do intervalo de temperaturas especificado nas instruções. O carregamento inadequado ou de acordo com temperaturas fora do intervalo especificado pode danificar a bateria e aumentar o risco de incêndio.

6) Assistência

a) A sua ferramenta eléctrica deve ser reparada apenas por pessoal qualificado e só devem ser utilizadas peças sobresselentes idênticas.

Desta forma, é garantida a segurança da ferra- menta eléctrica.

b) Nunca repare baterias danificadas. A reparação de baterias deve ser efectuada apenas pelo fabricante ou fornecedores de assistência autorizados.

AVISOS DE SEGURANÇA PARA SERRAS CIRCULARES

Métodos de serragem

- Atenção: Mantenha as mãos afastadas da área de corte e da lâmina. Mantenha a outra mão na pega auxiliar ou no compartimento do motor. Se segurar a serra com as duas mãos, não há o risco de corte pela lâmina.

- Nunca manuseie a parte inferior da peça de trabalho. A protecção não pode protegê-lo da lâmina abaixo da peça de trabalho.

• Ajuste a profundidade de corte de acordo com a espessura da peça de trabalho. Deve ficar visível menos de um dente inteiro da lâmina abaixo da peça de trabalho.
• Quando fizer um corte, nunca segure a peça de trabalho com as mãos ou sobre a sua perna. Fixe a peça de trabalho numa plataforma estável. É importante apoiar a peça de trabalho de maneira adequada para minimizar a exposição do corpo, bloqueio da lâmina ou perda de controlo.
• Segure a ferramenta eléctrica apenas pelas superfícies de fixação isoladas quando efectuar uma operação em que o ferramenta de corte possa entrar em contacto com fios ocultos.

O contacto com um fio sob tensão poderá fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador.

• Quando fizer cortes longitudinais, utilize sempre um guia de corte ou uma guia de extremidade recta. Isto aumenta o rigor e reduz a probabilidade de bloqueio da lâmina.
• Utilize sempre lâminas com tamanho e forma correctos (de diamante em vez de redonda) dos furos do eixo. As lâminas que não correspondam aos acessórios de montagem da serra funcionam excentricamente e causam perda de controlo.
• Nunca utilize pernos ou pinos para lâminas danificados e incorrectos. Os pernos e os pinos das lâminas foram concebidos especificamente para a sua serra, para um excelente desempenho e segurança de funcionamento.

Causas do efeito de recuo e avisos relacionados

• O efeito de recuo é uma reacção inesperada se uma lâmina comprimida, bloqueada ou alinhada incorrectamente, o que pode fazer com que fique descontrolada e levante-se da peça de trabalho na direcção do utilizador;
• Quando a lâmina é comprimida ou bloqueada com firmeza quando o corte é fechado, a lâmina emperra e a reacção do motor aproxima a unidade rapidamente na direcção do utilizador;

• Se a lâmina ficar torcida ou alinhada incorrectamente no corte, os dentes na extremidade traseira da lâmina podem ficar inseridos na superfície superior da madeira e fazer com que a lâmina saia do local corte da serra e salte na direcção do utilizador.

• O efeito de recuo é o resultado de uma utilização abusiva da serra e/ou de condições ou procedimentos de utilização incorrectos e pode ser evitado tomando as precauções indicadas abaixo.

• Segure a serra com firmeza com as duas mãos e posicione os braços numa posição para resistir às forças de recuo. Posicione o corpo na parte lateral da lâmina e não alinhado com a lâmina. O efeito de recuo pode fazer com que a serra salte para trás, mas as forças de recuo podem ser controladas pelo utilizador se forem tomadas precauções adequadas.
• Se a lâmina emperrar ou interromper um corte por qualquer motivo, liberte o gatilho e segure na serra sem se mexer até que o disco fique completamente imobilizado. Nunca retire da serra da peça de trabalho ou puxe-a para trás quando a lâmina estiver em movimento, caso contrário pode ocorrer o efeito de recuo. Investigue e tome acções correctivas para eliminar a causa do bloqueio da lâmina.
• Quando ligar de novo a serra na peça de trabalho, centre a lâmina da serra na área de corte e verifique se os dentes da serra não estão encaixados no material. Se a lâmina da serra ficar bloqueada, pode levantar-se ou ocorrer um efeito de recuo da peça de trabalho quando a serra for reiniciada.
• Coloque painéis grandes como apoio para minimizar o risco da lâmina ficar bloqueada e ocorrer o efeito de recuo. Os painéis grandes tendem a vergar sobre o seu próprio peso. Os suportes devem ser colocados debaixo do painel em ambos os lados, perto da linha de corte e perto da extremidade do painel.
• Não utilize lâminas cegas ou danificadas. Lâminas não afiadas ou apertadas incorrectamente podem fazer com que o corte fique estreito e causar um atrito excessivo, bloqueio da lâmina e efeito de recuo.
• A profundidade da lâmina e as alavancas de bloqueio de regulação do bisel devem estar apertados e fixos antes de fazer um corte. Se a regulamentação da lâmina se deslocar durante o corte, a lâmina pode ficar bloqueada e causar efeito de recuo.
• Tenha especial cuidado quando serrar paredes ou outras áreas em que não seja possível visualizar quaisquer itens ocultos dentro das mesmas. Se a lâmina estiver saliente, pode

cortar objectos que possam causar o efeito de recuo.

Função de protecção inferior

• Verifique se a protecção inferior fecha correctamente antes de cada utilização. Não utilize a serra se a protecção inferior não se deslocar livremente ou fechar de imediato. Nunca fixe ou amarre a protecção inferior na posição aberta. Se deixar cair a serra acidentalmente, a protecção inferior pode ficar dobrada. Levante a protecção inferior com a pega retráctil e verifique se desloca-se livremente e não toca na lâmina ou em qualquer outra parte, em todos os ângulos e em termos de profundidade de corte.
• Verifique o funcionamento da mola da protecção inferior. Se a protecção e a mola não estiverem a funcionar correctamente, devem ser reparadas antes de utilizá-las. A protecção inferior pode funcionar com lentidão se houver peças danificadas, resíduos pegajosos ou acumulação de resíduos.
• A protecção inferior só pode ser recolhida manualmente se fizer cortes especiais como “cortes de perfuração e em ângulo”. Levante a protecção inferior recolhendo a pega. Assim que a lâmina entrar no material, liberte a protecção inferior. No que respeita a todas as outras operações de serragem, a protecção inferior funciona automaticamente.
• Verifique sempre se a protecção inferior cobre a lâmina antes de colocar a lâmina virada para baixo na bancada ou no chão. Uma lâmina não protegida, no modo de roda livre, pode rodar no sentido oposto, e cortar o que estiver no percurso. Depois de libertar o gatilho, deve ter noção do tempo necessário até a lâmina parar.

AVISOS ADICIONAIS DE SEGURANÇA

• Não toque no ejector de aparas com as mãos. As peças rotativas podem causar ferimentos.
• Não utilize a serra acima do nível dos ombros. Se o fizer, não terá controlo suficiente da ferramenta eléctrica.
• Utilize detectores adequados para determinar se as linhas de abastecimento de energia estão ocultadas na área de trabalho ou contacte a empresa de serviços públicos para obter assistência. O contacto com linhas eléctricas pode dar origem a um incêndio e choque eléctrico. Os danos numa conduta de gás podem

dar origem a uma explosão. A perfuração de uma linha de água causa danos materiais.

• Não utilize a ferramenta eléctrica desligada. Não foi concebida para ser utilizada como mesa de serra.
• Não utilize lâminas de aço para corte rápido (HSS). Esse tipo de lâminas de serra podem partir-se facilmente.
• Não serre metais ferrosos. As aparas incandescentes podem inflamar as poeiras.
• Quando utilizar a máquina, segure-a sempre com firmeza com ambas as mãos e coloque-se numa posição com firmeza. A ferramenta eléctrica é orientada de maneira mais firme com ambas as mãos.
• Fixe a peça de trabalho. É aconselhável apertar uma peça de trabalho com dispositivos de fixação ou num torno do que fazê-lo à mão.
• Antes de pousar a máquina, aguarde sempre até esta parar por completo. O suporte de ferramentas pode encravar e resultar em perda de controlo da ferramenta eléctrica.
• As serras circulares são concebidas para cortar madeira ou produtos semelhantes a madeira. Não podem ser utilizadas com discos de corte abrasivos para cortar materiais ferrosos, como barras, hastes, vigas, etc. As poeiras abrasivas fazem com que as peças móveis, como a protecção inferior, fiquem encravadas. As faíscas resultantes de cortes abrasivos queimam a protecção inferior, a área de corte e outras peças de plástico.
• Utilize apenas lâminas de serra que estejam assinaladas com uma velocidade igual ou superior à velocidade assinalada na máquina.
• Utilize apenas as lâminas de serra que correspondam às especificações indicadas neste manual de utilizador e que tenham sido testadas e assinaladas de acordo com a norma EN 847-1.

2. INFORMAÇÕES SOBRE A MÁQUINA

Utilização pretendida

Esta serra circular foi concebida para cortes longitudinais, transversais e em bisel em madeira, devendo manter a placa de base assente com firmeza na peça de trabalho. Não é permitir serrar plástico ou metais.

A ferramenta eléctrica com a lâmina da serra montada com capacidade suficiente para serrar madeira dura e macia, bem como aglomerados de partículas e fibras. A lâmina da serra não foi concebida para cortar lenha. Não utilize a serra para cortar materiais que não sejam os especificados no manual.

ESPECIFICAÇÕES TÉCNICAS

Modelo n.o CS502AC
Tensão 230 - 240 V ~
Frequência 50 Hz
Alimentação 1200 W
Sem velocidade de carga 5500/min
Tamanho da lâmina da serra	185 x 20 x 2,4 mm
Capacidade de serragem a 0°	65 mm
Capacidade de serragem a 45°	43 mm
Classe IP IP20
Peso 3,47 kg
Nível de pressão sonora LPA	92,8 dB(A), K = 3 dB(A)
Nível de potência sonora LWA	103,8 dB(A), K = 3 dB(A)
Vibração 3.201 m/s2, K = 1,5 m/s	^2

Nível de vibração

O nível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especificado pela norma EN62841. Pode ser utilizado para comparar ferramentas e como avaliação preliminar da exposição a vibrações quando utilizar a ferramenta para as aplicações indicadas.

• A utilização da ferramenta para aplicações diferentes, ou com acessórios diferentes ou com uma manutenção deficiente, pode aumentar consideravelmente o nível de exposição.
• O número de vezes que a ferramenta é desligada ou está ligada, mas não está a ser utilizada, pode reduzir significativamente o nível de exposição.

Proteja-se dos efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos acessórios, mantendo as mãos quentes e organizando os seus padrões de trabalho.

DESCRIÇÃO

Os números indicados no texto dizem respeito aos diagramas nas páginas 2 e 3.

1. Punho

2. Botão para ligar/desligar

3. Botão de desbloqueio

4. Cabo de alimentação

5.Pegaauxiliar

1. Régua para ângulo de bisel

2. Parafuso de fixação para ângulo em bisel

3. Marca de corte, 45°

4. Marca de corte, 0°

5. Parafuso de fixação para guia paralela

6. Porta de extracção de poeiras

7. Alavanca para recolher a protecção inferior

8. Protecções superior

9. Protecção inferior

10. Parafuso de fixação

11. Flange de montagem

12. Placa de apoio

13. Lâmina da serra

14. Bloqueio do eixo

15. Patilha de regulação de profundidade

16. Patilha de regulação de profundidade

22.Guiaparalela

1. Tampa da escova de carbono

3. MONTAGEM

Antes da montagem, desligue sempre a máquina e retire a ficha de alimentação da rede eléctrica.

Substituir a lâmina da serra (Fig. A, B)

Quando montar a lâmina da serra, use luvas de protecção. Há o risco de ferimentos se tocar na lâmina da serra.

Utilize apenas lâminas da serra que correspondam aos dados de características indicados nas instruções de funcionamento.

Não utilize, em nenhuma circunstância, os discos de rectificação como ferramenta de corte.

Para substituir a lâmina da serra, é aconselhável regular a profundidade para 0 mm e regule o ângulo de bisel para 0°. Em seguida, a máquina pode ser colocada de lado, apoiando o compartimento do motor e a placa de base.

Retirar a lâmina da serra

1. Pressione e mantenha pressionado o bloqueio do eixo (19).
2. Desaperte o parafuso de fixação (15) com a chave hexagonal fornecida, rodando-o no sentido oposto ao dos ponteiros do relógio.
3. Retire o parafuso de fixação (15) e a flange de montagem (16).
4. Recolha a protecção inferior (14) utilizando a alavanca (12) e retire a lâmina da serra.

Montar a lâmina da serra

1. Limpe a lâmina da serra e todas as peças de fixação que vão ser montadas.
2. Recolha a protecção inferior (14) utilizando a alavanca (12) e monte a lâmina da serra. Verifique se a seta na lâmina da serra corresponde à seta indicada na protecção inferior (14).
3. Monte a flange de montagem (16). Verifique se os lados planos da flange de montagem correspondem aos lados planos do eixo da lâmina. Verifique também se o lado convexo da flange de montagem está montado na parte exterior.
4. Pressione e mantenha pressionado o bloqueio do eixo (19).
5. Monte o parafuso de fixação (15) com a chave hexagonal fornecida, rodando-o no sentido oposto ao dos ponteiros do relógio.

Montar a guia paralela (Fig. D)

1. Desaperte o parafuso de fixação da guia paralela (10)
2. Monte a guia paralela (22) na placa de base (17).
3. Regule a largura de corte pretendida com a régua na guia paralela (22) e a marca de corte na placa de base (17). A marca de corte de 45° (8) indica a posição da lâmina da serra para cortes em ângulo de 45°. A marca de corte de 0° (9) indica a posição da lâmina da serra para cortes em ângulo recto.
4. Aperte o parafuso de fixação (10).

4. FUNCIONAMENTO

Ligar/desligar a máquina (Fig. A, B)

- Para ligar a máquina, mantenha o botão de desbloqueio (3) premido e, em seguida, prima o botão para ligar/desligar (2).

- Para parar a máquina, liberte o botão para ligar/desligar (2).

Regular o ângulo em bisel (Fig. A, B)

A marca de corte de 0° (9) indica a posição da lâmina da serra para cortes rectos. A marca de corte de 45° (8) indica a posição da lâmina da serra para cortes de 45°.

1. Desaperte o parafuso de fixação (7)
2. Regule a placa de base (17) para a posição pretendida (0° a 45°). O ângulo de serragem (bisel) pode ser verificado na régua (6).
3. Aperte o parafuso de fixação (7).

Regular a profundidade de corte (Fig. C)

1. Desaperte a alavanca de fixação da profundidade de corte (20).
2. Mova a placa de base (17) para a posição pretendida. A profundidade de serragem pode ser verificada na régua (21).
3. Aperte a alavanca de fixação da profundidade de corte (20).

Utilização adequada

• Segure na peça de trabalho com grampos ou um torno para que as suas mãos fiquem livres para utilizar a serra facilmente.
• Ligue a serra e coloque a placa inferior na peça de trabalho.
• Desloque a serra lentamente para a linha de corte desenhada e carregue na ferramenta lentamente para a frente.
• Carregue com firmeza na placa inferior na peça de trabalho, caso contrário a serra circular pode começar a vibrar, fazendo com que a lâmina se parta mais facilmente.
• Deixe a serra fazer o trabalho. Não exerça demasiada pressão na serra circular.

5. MANUTENÇÃO

Antes de efectuar a limpeza e a manutenção, desligue sempre a máquina e retire a ficha de alimentação da rede eléctrica.

Limpe a caixa da máquina com regularidade com um pano macio, de preferência após cada utilização. Certifique-se de que as aberturas de ventilação não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produtos químicos danificam os componentes sintéticos.

AMBIENTE

Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados.

Apenas para os países da CE

Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/UE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica.

GARANTIA

Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais elevados e não têm quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o equipamento apresentar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente.

As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;
• Desgastenormal;
• Se a ferramenta foi utilizada de maneira abusiva, indevida ou a manutenção for efectuada de maneira incorrecta;
• Se forem utilizadas peças sobresselentes não originais.

Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implícitas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fins específicos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limita-

dos a reparar ou substituir as unidades ou peças que não estejam em conformidade.

O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.

1. BIZTONSÁGI UTASÍTÁSOK

A f ü r é sz lap leszerel é se

(PT) Declaramos, sob nossa exclusiva responsabilidade, que este produto está em conformidade com a directiva 2011/65/UE do Parlamento Europeu e com a directiva do conselho de 8 de Junho sobre a restrição da utilização de determinadas substâncias perigosas em equipamento eléctrico e electrónico está em conformidade e de acordo com as seguintes normas e regulamentações:
