INSTRUKCJA OBSŁUGI CS502AC Vonroc

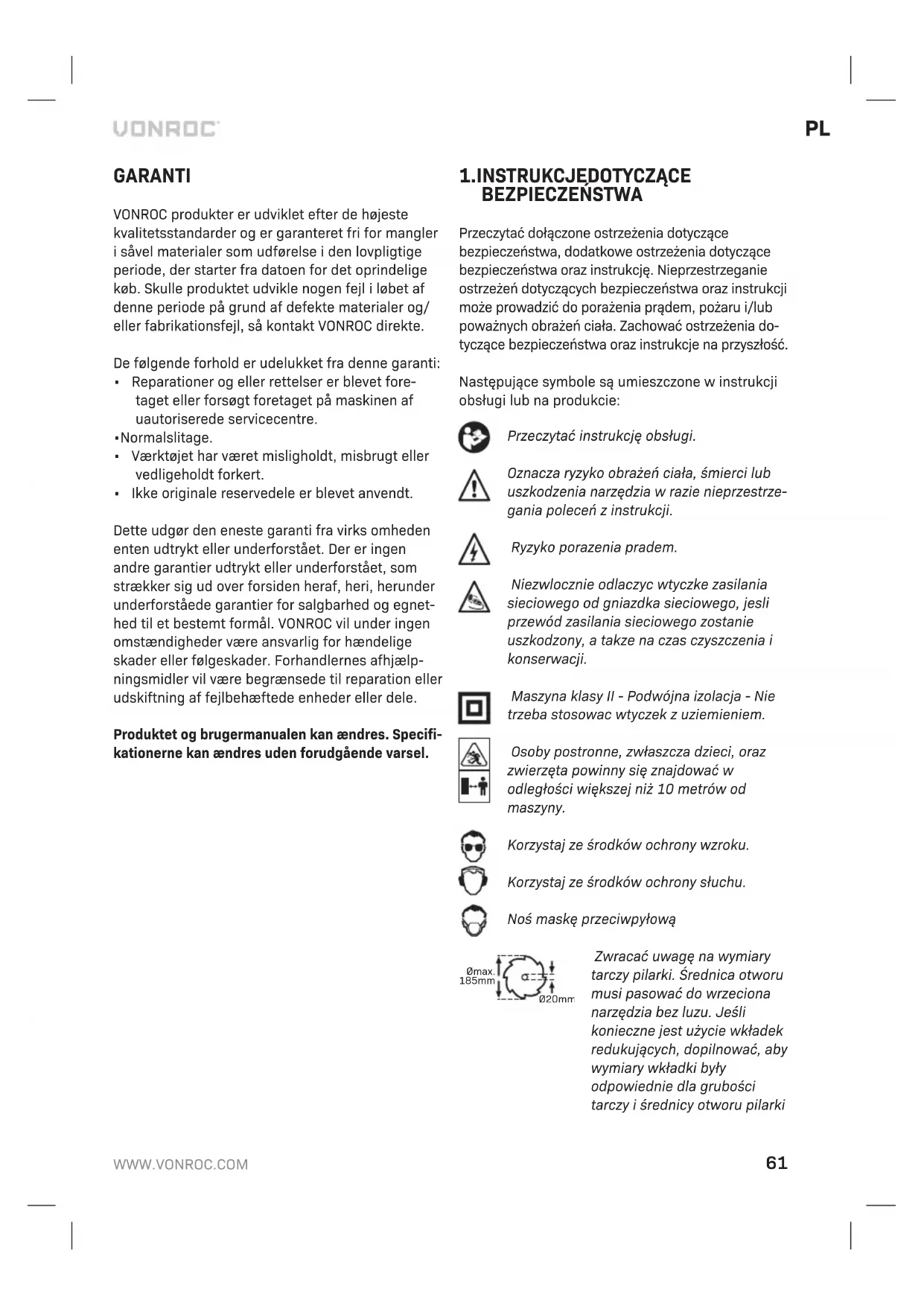

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość.

Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie:

Przeczytać instrukcję obsługi.

Oznacza ryzyko obrażeń ciała, śmierci lub uszkodzenia narzędzia w razie nieprzestrzegania poleceń z instrukcji.

Ryzyko porazenia pradem.

Niezwłocznie odlaczyc wtyczke zasilania sieciowego od gniazdka sieciowego, jeśli przewód zasilania sieciowego zostanie uszkodzony, a także na czas czyszczenia i konserwacji.

Maszyna klasy II - Podwójna izolacja - Nie trzeba stosowac wtyczek z uziemieniem.

Osoby postronne, zwłaszcza dzieci, oraz zwierzęta powinny się znajdować w odległości większej niż 10 metrów od maszyny.

Korzystaj ze środków ochrony wzroku.

Korzystaj ze środków ochrony słuchu.

Noś maskę przeciwpyłową

Zwracać uwagę na wymiary tarczy pilarki. Średnica otworu musi pasować do wrzeciona narzędzia bez luzu. Jeśli konieczne jest użycie wkładek redukujących, dopilnować, aby wymiary wkładki były odpowiednie dla grubości tarczy i średnicy otworu pilarki

oraz średnicy wrzeciona narzędzia. Kiedy to możliwe, używać wkładek redukujących dołączonych do pilarki. Średnica tarczy pilarki musi być zgodna z informacjami podanymi na symbolu.

Obszar niebezpieczny! Trzymać dłonie z dala (10 cm) od obszaru cięcia podczas pracy maszyny. Ryzyko obrażeń ciała w wyniku zetknięcia się z tarczą.

wyrzucac produktu do nieodpowiednich pojemników.

Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych w dyrektywach UE.

OGÓLNE ZALECENIA DOTYCZĄCE BEZPIE- CZEŃSTWA

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa i wszystkie instrukcje. Nieprzestrzeganie wszystkich poniższych instrukcji może być przyczyną porażenia prądem, pożaru i/lub poważnych obrażeń.

Zachowajponiższe instrukcje.

Termin „elektronarzędzia akumulatorowe” we wszystkich ostrzeżeniach zamieszczonych poniżej odnosi się do elektronarzędzi akumulatorowych zasilanych sieciowo (przewodowych) lub elektronarzędzi akumulatorowych działających na baterie (bezprzewodowych).

1) Obszarroboczy

a) Obszar roboczy należy utrzymywać w czystości. Powinien on być dobrze oświetlony. Nieład i złę oświetlenie mogą z łatwością doprowadzić do wypadku.
b) Nie korzystaj z elektronarzędzi akumulatorowych w warunkach, w których łatwo może dojść do wybuchu, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Podczas pracy elektronarzędzi akumulatorowych powstają iskry, które mogą doprowadzić do zapłonu pyłu lub oparów.
c) Dzieci i inne osoby postronne powinny pozostać w bezpiecznej odległości od pracującego urządzenia. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem.

2) Bezpieczeństwo związane z elektrycznością
a) Wtyczki elektronarzędzi akumulatorowych muszą być odpowiednie do danego gniazda. Pod żadnym pozorem nie należy modyfikować wtyczki w jakikolwiek sposób. Nie należy używać adapterów, które uziemiają elektronarzędzia akumulatorowe. Stosowanie wtyczek nie poddanych modyfikacjom oraz odpowiednich gniazd zmniejsza ryzyko porażenia prądem.
b) Należy unikać bezpośredniego kontaktu fizycznego z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki, lodówki. Ryzyko porażenia prądem jest większe, jeśli ciało osoby obsługującej urządzenie jest uziemione.
c) Nie należy wystawiać elektronarzędzi akumulatorowych na działanie deszczu lub wilgoci. Dostanie się wody do wnętrza elektronarzędzia akumulatorowego zwiększy ryzyko porażenia prądem.
d) Nie należy używać przewodu w niewłaści- wy sposób. Pod żadnym pozorem nie należy wykorzystywać przewodu do przenoszenia lub ciągnięcia elektronarzędzia akumulatorowego, ani do jego odłączania od sieci. Przewodu nie należy wystawiać na działanie ciepła, smarów. Powinien on znajdować się w bezpiecznej odle- głości od ostrych krawędzi i części ruchomych. Przewody uszkodzone lub poplątane zwiększają ryzyko porażenia prądem.
e) Podczas korzystania z elektronarzędzia akumulatorowego na wolnym powietrzu, należy używać przewodu przedłużacza przystosowanego do użytku na zewnątrz. Używanie przewodu nadającego się do użytku na wolnym powietrzu zmniejsza ryzyko porażenia prądem.
f) Jeśli obsługa elektronarzędzia w wilgotnym miejscu jest nieunikniona, użyć zasilania wyposażonego w wyłącznik różnicowo-prądowy. Użycie wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem.
3) Bezpieczeństwo osoby obsługującej urządzenie
a) Przez cały czas należy mieć się na baczności, uważać na to, co się robi, a w czasie obsługi elektronarzędzia akumulatorowego postępować mając na uwadze zdrowy rozsądek. Urządzenia nie powinny obsługiwać osoby zmeczone lub będące pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi w czasie obsługi elektronarzędzi akumulatorowych może być przyczyną powstania poważnych obrażeń ciała.

b) Należy korzystać ze sprzętu ochronnego oraz zawsze nosić okulary ochronne. Sprzęt ochronny, jak na przykład maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask lub słuchawki ochronne używany we właściwych sytuacjach pozwoli na zmniejszenie ryzyka obrażeń ciała.
c) Unikać niezamierzonego uruchomienia. Przed podłączeniem urządzenia do sieci, zawsze sprawdzić, czy przełącznik znajduje się w pozycji „wyłączony”. Przenoszenie elektrona-rzędzi z palcem na przełączniku lub włączonych elektronarzędzi z przełącznikiem w położeniu włączenia jest bardzo niebezpieczne i może powodować wypadki.
d) Przed włączeniem elektronarzędzia akumulatorowego należy usunąć z niego wszystkie klucze nastawcze lub maszynowe. Pozostawienie klucza zamocowanego na jednej z części obrotowych urządzenia może spowodować powstanie obrażeń ciała.
e) Nie należy sięgać ponad urządzeniem. Przez cały czas należy zachować odpowiednią równowagę i zapewnić odpowiednie oparcie dla stóp. Pozwoli to na lepsze kontrolowanie urządzenia w nieoczekiwanych sytuacjach.
f) Należy nosić odpowiednie ubranie. Do pracy z urządzeniem nie wkładać luźnych ubrań ani bizuterii. Włosy, ubranie i rękawiczki trzymać z dala od części ruchomych. Luźne części ubrania, bizuteria lub długie włosy mogą zostać wciągnięte przez części ruchome.
g) Jeśli w urządzeniu przewidziano elementy służące do odprowadzania i zbierania pyłu, należy sprawdzić, czy są podłączone, i czy działają we właściwy sposób. Korzystanie z tego typu elementów pozwala ograniczyć ryzyko związane z wydzielaniem pyłu podczas pracy urządzenia.
h) Nie zezwalać na to, aby rutyna związana z częstym korzystaniem z narzędzi powodowała nadmierną pewność siebie i ignorowanie zasad bezpiecznego korzystania z narzędzi. Nieodpowiedzialne działanie może spowodować poważne obrażenia ciała w ułamku sekundy.
4) Obsługa i konserwacja elektronarzędzi akumulatorowych
a) Urządzenia nie należy przeciązać. Należy korzystać z narzędzia odpowiedniego do danego typu pracy. Odpowiednio dobrane urządzenie pozwoli na lepsze i bezpieczniejsze wykonanie pracy, we właściwym dla urządzenia tempie.

b) Z elektronarzędzia akumulatorowego nie należy korzystać, jeśli nie można go włączyć i wyłączyć przy pomocy przełącznika. Urządzenie, którego nie można kontrolować używając przełącznika jest niebezpieczne i powinno być oddane do naprawy.
c) Przed przystąpieniem do regulowania elektro narzędzi akumulatorowych, wymiany akcesoriów lub przygotowywania urządzeń do okresu przechowywania, należy odłączyć wtyczkę od źródła zasilania. Tego typu środki ostrożności zmniejszają ryzyko przypadkowego uruchomienia urządzenia.
d) Nieczynne elektronarzędzia akumulatorowe należy przechowywać poza zasięgiem dzieci. Nie należy pozwolić, aby osoby nie znające urządzenia lub niniejszych instrukcji obsługiwały urządzenie. Elektronarzędzia akumulatorowe w rękach niekompetentnych użytkowników stanowią zagrożenie.
e) Elektronarzędzia akumulatorowe należy utrzymywać w dobrym stanie technicznym. Należy sprawdzać, czy części ruchome są właściwie założone, i czy się nie zacinają. Należy również sprawdzać, czy jakieś części nie są uszkodzone oraz sprawdzać wszelkie inne elementy, które mogą wpłynąć na pracę urządzeń. Jeśli urządzenie jest uszkodzone, przed przystąpieniem do jego użytkowania, należy je naprawić. Częstą przyczyną wypadków jest zły stan techniczny urządzeń.
f) Narzędzia służące do cięcia powinny być naostrzone i utrzymywane w czystości. Jeśli narzędzia służące do cięcia, które posiadają ostre krawędzie tnące, są właściwie konserwowane, istnieje mniejsze prawdopodobieństwo ich zacinania się. Ponadto, łatwiej je kontrolować.
g) Elektronarzędzia akumulatorowego, akcesoriów, nakładek, itp. należy używać zgodnie z niniejszymi instrukcjami oraz w sposób właściwy dla danego rodzaju urządzenia, z u względnieniem warunków pracy oraz jej rodzaju. Używanie urządzenia niezgodnie z przeznaczeniem może prowadzić do powstania sytuacji niebezpiecznych.
h) Uchwyty należy utrzymywać w stanie suchym, czystym i niezabrudzonym olejem lub smarem. Śliskie uchwyty i powierzchnie do chwytania nie pozwalają na bezpieczne obchodzenie się z narzędziem i panowanie nad nim w nieoczekiwanych sytuacjach.

PL

5) Użytkowanie i konserwacja urządzenia zasilanego akumulatorkami

a) Ładować tylko przy użyciu ładowarki określonej przez producenta. Ładowarka przewidziana dla jednego rodzaju akumulatorków stwarza ryzyko pożaru w przypadku użycia jej z innym zestawem akumulatorków.

b) Należy używać jedynie akumulatorków przeznaczonych dla danego urządzenia. Użycie innych akumulatorków stwarza ryzyko wystąpienia obrażeń ciała lub pożaru.

c) Kiedy akumulatorki nie są używane, należy przechowywać je z dala od przedmiotów metalowych, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby lub inne niewielkie przedmioty metalowe, które mogłyby spowodować zwarcie pomiędzy stykami. Zwarcie styków akumulatorka może spowodować pożar.

d) W przypadku przeciążenia z akumulatorka może wycieknąć płyn; nie należy go dotykać. W razie przypadkowego kontaktu przemyć skóre wodą. W przypadku dostania się płynu do oczu należy skontaktować się z lekarzem. Płyn z akumulatorka może powodować podrażnienia lub oparzenia.

e) Nie używać uszkodzonego ani zmodyfikowanego akumulatora lub narzędzia. Uszkodzone lub zmodyfikowane akumulatory mogą działać w sposób nieoczekiwany, co może powodować pożar, wybuch lub ryzyko obrażeń ciała.

f) Nie wystawiać akumulatora ani narzędzia na działanie płomienia lub zbyt wysokiej temperatury. Narażenie na działanie płomienia lub temperatury powyżej 130°C może spowodować wybuch. UWAGA Temperaturę „130 °C“ można zastąpić temperaturą „265 °F“.

g) Przestrzegać wszystkich instrukcji ładowania i nie ładować akumulatora ani narzędzia poza zakresem temperatury podanym w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturze poza podanym zakresem może spowodować uszkodzenie akumulatora i zwiększyć ryzyko pożaru.

6)Serwis

a) Zlecać serwisowanie elektronarzędzie wykwalifikowanemu technikowi stosującymi jedynie części zamienne identyczne z oryginalnymi. Zapewni to zachowanie bezpieczeństwa elektronarzędzia.

b) Nigdy nie serwisować uszkodzonych akumulatorów. Serwisowanie akumulatorów może przeprowadzać wyłącznie producent lub autoryzowany serwis.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃ STWA UŻYTKOWANIA PILAREK TARCZOWYCH

Sposoby piłowania

- Trzymaj ręce z dala od strefy cięcia i tarczy tnącej. Drugą rękę oprzyj na uchwycie pomocniczym lub na korpusie silnika. Trzymając pilarkę obiema rękami zapobiegniesz zranieniu rąk przez tarczę tnącą.

- Nie siegaj rękoma pod spód ciętego przedmiotu. Oślona nie zabezpiecza przed tarczą tnącą od spodu ciętego przedmiotu.

- Dostosuj głębokośś cięcia do grubości ciętego przedmiotu. Spod ciętego przedmiotu powinna wystawaś tylko części zęba tarczy tnącej.

- Nigdy nie trzymać obrabianego elementu w rękach lub na kolanach podczas cięcia. Cięty przedmiot należy zamocować na stabilnej platformie. Prawidłowe podparcie ciętego przedmiotu pozwoli zminimalizować ryzyko obrażeń ciała, zablokowania tarczy tnącej i utraty kontroli nad narzędziem.

- Elektronarzędzie należy trzymaś za przeznaczone do tego celu izolowane powierzchnie, gdyż narzędzie tnące może wejśś w kontakt z ukrytym przewodem. Zetknięcie z przewodem pod napięciem może sprawić, że odsłonięte metalowe części narzędzia również będą pod napięciem i spowodować porażenie operatora prądem.

- Do cięcia wzdłużnego zawsze używaj ogranicznika równoległego lub prowadnicy. Zwiększy to dokładność cięcia i zmniejszy ryzyko zablokowania się tarczy tnącej.

- Używaj tarcz tnących o prawidłowej wielkości i profilu (diamentowy albo okrągły) oraz odpowiedniej średnicy wewnętrznej. Tarcze tnące, które nie są dokładnie dopasowane do wału napędowego pilarki, nie obracają się prostopadle do niego, co powoduje utratę kontroli nad pilarką.

- Używanie uszkodzonych lub nieprawidłowych podkładek lub śrub mocujących tarczę jest zabronione. Podkładki i śruba mocująca tarczę zostały zaprojektowanie w sposób zapewniający optymalne parametry pilarki i bezpieczeństwo jej obsługi.

PRZYCZYNY ODRZUTU I POWIAŻANE OSTRZEŻENIA

• "Odbicie" jest gwałtowną reakcją na ściśnięcie, zablokowanie lub brak prostoliniowości tarczy tnącej, skutkującą podniesieniem się i zeskoczeniem niekontrolowanej pilarki z ciętego przedmiotu w kierunku operatora.
• Jeśli tarcza tnąca jest mocno ściśnięta lub zablokowana w rzazie, jej obroty ustają a w wyniku reakcji silnika narzędzie zostaje gwałtownie wypchnięte w kierunku operatora.
• Jeśli tarcza tnąca ulegnie skręceniu lub prze- mieszczeniu w trakcie cięcia, zęby na jej tylnej krawędzi mogą wciąś się w górną powierzchnię drewna, co spowoduje wysunięcie się tarczy z rzazu i jej odkoczenie w kierunku operatora. "Odbicie" wynika z nieprawidłowego użycia piły i/lub niewłaściwych procedur albo warunków obsługi; można mu zapobiec stosując niżej wymienione środki ostrożności.
• Pewnie trzymaj pilarkę obiema rękami w taki sposób, który pozwoli Ci wytrzymaś siłę odbicia. Ustaw się po dowolnej stronie tarczy tnącej; nigdy nie stawaj w jednej linii z tarczą. “Odbicie” może spowodować odskoczenie pilarki do tyłu, ale operator stosujący odpowiednie środki ostrożności jest w stanie utrzymaś elektrona-rzędzie.
• W przypadku blokowania się tarczy tnącej, a także przy przerywaniu cięcia z jakiekolwiek przyczyny, wciśnij wyłącznik i nieruchomo przytrzymaj tarczę tnącą w materiale do całkowitego ustania jej obrotów. Nie próbuj usuwaś pilarki z ciętego przedmiotu ani pociągaś jej do tyłu dopóki tarcza tnąca się obraca lub dopóki istnieje ryzyko „odbicia”. Wyjaśnij przyczynę unieruchomienia tarczy tnącej i zastosuj odpowiednie środki zaradcze.
• Uruchamiając ponownie pilarkę w ciętym materiale ustaw tarczę tnącą w środku rzazu i upewnij się, czy jej zęby nie są zaczepione o materiał. Zablokowana tarcza tnąca może się unieśś lub odkoczyś od ciętego przedmiotu po ponownym uruchomieniu pilarki.
• Zawsze podpieraj duże płyty, by zminimalizowaś ryzyko ściśnięcia i „odbicia” tarczy tnącej. Duże płyty mogą uginaś się pod własnym ciężarem. Podpory należy umieściś po obu stronach płyty, w pobliżu linii cięcia oraz przy krawędzi płyty.
• Używanie tępych lub uszkodzonych tarcz tnących jest zabronione. Nienaostrzone lub

nieprawidłowo zamontowane tarcze tnące wykonują wąski rzaz, powodujący nadmierne tarcie, blokowanie tarczy i „odbicie”.

• Dêwignie do regulacji głębokości i skosu cięcia należy solidnie i bezpiecznie zamocować przed rozpoczęciem cięcia. Przesunięcie się suwaków regulacyjnych w trakcie cięcia może być przyczyną zablokowania i „odbicia” tarczy tnącej.
• Szczególną ostrożności należy zachowaś przy operacji wrzynania w materiał i wycinania otworów. Po przejściu przez materiał tarcza może natrafiś na obiekty powodujące jej „odbicie”.

Funkcja dolnej osłony

• Przed każdym użyciem pilarki sprawdę, czy jej dolna osłona jest prawidłowo zamocowana. Dozwolone jest używanie tylko takiej pilarki, której dolna osłona porusza się swobodnie i natychmiast zamyka. Zaciskanie lub przywiązywanie dolnej osłony w otwartym położeniu jest zabronione. Dolna osłona może się wygiąś po przypadkowym upuszczeniu pilarki. Unieś dolną osłonę używając wysuwanego uchwytu; upewnij się, że przy wszystkich możliwych kątach i głębokościach cięcia osłona swobodnie się porusza i nie dotyka ostrza ani jakiejkolwiek innej części.
• Sprawdê działanie sprężyny dolnej osłony. Jeśli osłona i sprężyna nie działają prawidłowo, pilarki nie wolno używaś i należy ją oddaś do naprawy. Swobodne poruszanie się osłony dolnej może byś utrudnione z powoduuszkodzenia części albo ich zanieczyszczenia przez substancje lepkie lub inne zabrudzenia.
• Dolną osłonę można złożyć ręcznie wyłącznie w przypadku specjalnych cięć, jak „cięcie wgłębne i cięcie skośne”. Unieś dolną osłonę za pomocą wysuwanego uchwytu; dolna osłona musi byś zwolniona natychmiast po wcięciu się ostrza w materiał. Przy wszystkich innych rodzajach cięcia dolna osłona powinna zadziałaś automatycznie.
• Przed umieszczeniem pilarki na stole lub podłodze koniecznie upewnij się, czy tarcza tnąca jest osłonięta przez dolną osłonę. Niezabezpieczona tarcza tnąca w trakcie wybiegu może przesuwaś się wstecz przecinając wszystko, co znajdzie się na jej drodze. Uwzględnij czas wybiegu, jaki upływa od wciśnięcia wyłącznika do zatrzymania się tarczy tnącej.

DODATKOWE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

• Nie wkładać rąk do wyrzutnika wiórów. Może dojść do zranienia obracającymi się częściami.
• Nie pracować pilarką nad poziomem głowy. Taka praca nie zapewnia wystarczającego pano-wania nad elektronarzędziem.
• Użyć odpowiednich detektorów do sprawdzenia, czy w miejscu pracy nie znajdują się ukryte kable elektryczne/rury wodne/gazowe lub skontaktować się z lokalnym dostawcą energii/wody/gazu w celu uzyskania pomocy. Kontakt z kablem elektrycznym może prowadzić do pożaru i porażenia prądem.

Uszkodzenie rury z gazem może prowadzić do wybuchu. Przebicie rury z wodą spowoduje uszkodzenie mienia.

- Nie używać elektronarzędzia jako narzędzia stacjonarnego. Narzędzie nie jest przeznaczone do pracy z blatem/stołem pilarki.

- Nie używać tarcz ze stali szybkotnącej (HSS). Takie tarcze łatwo pękają.

- Nie piłować metali żelaznych. Opiłki rozgrzane do czerwoności mogą spowodować zapłon pytów.

- Podczas pracy maszyną zawsze mocno trzymać ją obiema rękami i stać w stabilnej pozycji. Tym elektronarzędziem pracuje się i kieruje bezpieczniej przy użyciu obu rąk.

- Zamocować obrabiany element. Obrabiany element zaciśnięty zaciskami lub w imadle jest zamocowany mocniej niż trzymany ręką.

- Przed odłożeniem maszyny zawsze poczekać na jej całkowite zatrzymanie. Końcówka narzędziowa może utknąć i doprowadzić do utraty panowania nad elektronarzędziem.

- Pilarki tarczowe są przeznaczone do przecinania drewna lub produktów drewnopodobnych i nie można ich używać ze ściernymi tarczami do odcinania do cięcia materiałów żelaznych, jak metalowe pręty, bolce, listwy, teowniki itp. Ścierny pył powoduje zacinanie się części ruchomych, takich jak osłona dolna. Iskry z cięcia ściernego spowodują przypalenie dolnej osłony, wkładki rzazu i innych części z tworzyw sztucznych.

- Używać wyłącznie tarcz oznaczonych prędkością równą od wyższą od podanej na maszynie.

- Używać wyłącznie tarcz zgodnych z parametrami podanymi w tej instrukcji obsługi i przetestowanych oraz oznaczonych zgodnie z EN 847-1.

2. INFORMACJE O MASZYNIE

Przeznaczenie

Ta pilarka tarczowa jest przeznaczona do wzdłużnego, poprzecznego i skośnego cięcia drewna. Podczas cięcia płyta dolna musi mocno spoczywać na obrabianym elemencie. Nie wolno ciąć tworzyw sztucznych ani metali. Elektronarzędzie z zamocowaną tarczą ma wystarczającą moc do cięcia drewna twardego i miękkiego oraz płyt wiórowych i piłśniowych. Tarcza nie jest przeznaczona do cięcia drewna opałowego. Nie używać pilarki do cięcia takiego materiału.

Nr. modelu CS502AC
Napi'cie 230-240 V~
Częstotliwość 50 Hz
Moc 1200 W
Prędkość biegu jałowego 5500/min
Tarcza tnàca ∅185x ∅20x2.4mm
Parametry cięcia 0° 65mm
Parametry cięcia 45° 43mm
Klasa ochrony (bryzgoszczelności) IP20
Ciężar 3.47 kg
Poziom cisnienia akustycznego LPA	92.8 dB(A), K=3dB(A)
Poziom mocy akustycznej LWA	103.8 dB(A), K=3dB(A)
Wartość drgań	3.201 m/s2 K=1.5 m/s ^2

Poziom drgań

Poziom emisji drgań podany w tej instrukcji obsługi został zmierzony zgodnie ze standaryzowanym testem podanym w normie EN 62841; może on służyć do porównywania narzędzi ze sobą oraz do wstępnego oszacowania ekspozycji na drgania podczas użytkowania narzędzia do podanych zastosowań.

• używanie narzędzia do innych zastosowań lub z innymi lub żle konserwowanymi akcesoriami może znaczącą zwiększać poziom ekspozycji.
• okresy, gdy narzędzie jest wyłączone lub okresy, gdy jest włączone, ale nie pracuje, mogą zna-cząco zmniejszać poziom ekspozycji.

Chronić się przed wpływem drgań, konserwując odpowiednio narzędzie i akcesoria, utrzymując ciepłotę dłoni oraz odpowiednio organizując pracę.

OPIS

Liczby w tekście odnosza sie do rysunków na stronach 2-3.

1. Rękojeść
2. Włącznik/wyłącznik
3. Przycisk wyłączania blokady
   4.Kabelsieciowy
   5.Uchwytpomocniczy
4. Podziałka kąta cięcia skośnego
5. Śruba zaciskająca kąta cięcia skośnego
6. Oznaczenie cięcia, 45°
7. Oznaczenie cięcia, 0°
8. Śruba zaciskająca prowadnicy równoległej
9. Rura odprowadzania pyłu
10. Dźwignia składania osłony dolnej
    13.Ostonagórna
    14.Ostonadolna
    15.Śrubazaciskająca
11. Kołnierzzaciskający
    17.Płytapodstawy
    18.Tarcza
    19.Blokadawrzeciona
12. Dźwignia do regulacji głębokości
13. Podziałka regulacji głębokości
14. Prowadnicarównoległa
15. Śruba szczotki węglowej

3.MONTAŽ

Przed rozpoczęciem montażu zawsze wyłączać maszynę i wyjmować wtyczkę zasilania sieciowego z gniazdka.

Wymiana tarczy (Rys. A, B)

Podczas montażu tarczy nosić rękawice ochronne. Ryzyko obrażeń ciała w wyniku dotknięcia tarczy pilarki.

Używać wyłącznie tarcz zgodnych z danymi technicznymi podanymi w instrukcji.

Pod żadnym pozorem nie używać tarcz ściernych do cięcia.

Do wymiany tarczy najlepiej ustawić głębokość na 0 mm i ustawić kąt cięcia skośnego na 0°. Następnie maszynę można położyć na boku, aby spoczywała na obudowie silnika i płycie podstawy.

Demontaż tarczy

1. Wcisnąć i przytrzymać przycisk blokady wrzeciona (19).
2. Poluzować śrubę zaciskającą (15) za pomocą dołączonego klucza imbusowego, obracając ją przeciwnie do wskazówek zegara.
3. Zdemontować śrubę zaciskającą (15) i kołnierz zaciskający (16).
4. Wsunąć osłonę dolną (14) przy pomocy dźwigni (12) i zdemontować tarczę tnącą.

Montaż tarczy

1. Oczyścić tarczę i wszystkie części zaciskające do zamontowania.
2. Wsunąć osłonę dolną (14) przy pomocy dźwigni (12) i zamontować tarczę tnącą. Dopilnować, aby strzałka na tarczy była ustawiona zgodnie ze strzałką na osłonie dolnej (14).
3. Zamontować kołnierz zaciskający (16). Dopilnować, aby płaskie boki kołnierza zaciskającego pasowały do płaskich boków wału tarczy. Dopilnować również, aby wklęsła strona kołnierza zaciskającego była skierowana na zewnątrz.
4. Wcisnąć i przytrzymać przycisk blokady wrzeciona (19).
5. Dokręcić śrubę zaciskającą (15) za pomocą dołączonego klucza imbusowego, obracając ją zgodnie ze wskazówkami zegara.

Montaż prowadnicy równoległej (Rys. D)

1. Poluzować śrubę zaciskową prowadnicy równoległej (10).
2. Zamontować prowadnicę równoległą (22) na płycie podstawy (17).
3. Ustawić żądaną szerokość cięcia z użyciem podziałki na prowadnicy równoległej (22) i oznaczenia cięcia na płycie podstawy (17). Oznaczenie cięcia 45° (8) oznacza położenie tarczy do cięcia pod kątem 45°. Oznaczenie cięcia 0° (9) oznacza położenie tarczy do cięcia pod kątem prostym.
4. Dokręcić śrubę zaciskową (10).

4.OBSLUGA

Włączanie i wyłączanie narzędzia (Rys. A, B)

• Aby włączyć maszynę, wcisnąć i przytrzymać przycisk wyłączania blokady (3) i wcisnąć włącznik (2).
• Aby zatrzymać maszynę, zwolnić włącznik (2).

Regulacja kąta cięcia skośnego (Rys. A, B)

Oznaczenie cięcia 0° (9) oznacza położenie tarczy do cięcia prostego. Oznaczenie cięcia 45° (8) oznacza położenie tarczy do cięcia pod kątem 45°.

1. Poluzować śrubę zaciskową (7).
2. Przestawić płytę podstawy (17) w żądane położenie (0°- 45°). Kąt piłowania (cięcia skośnego) można odczytać na podziałce (6).
3. Dokręcić śrubę motylkową (7).

Regulacja głębokości cięcia (Rys. C)

1. Poluzować dźwignię regulacji głębokości (20).
2. Przestawić płytę podstawy (17) w żądane położenie. Głębokość cięcia można odczytać na podziałce (21).
3. Dokręcić dźwignię regulacji głębokości (20).

Optymalne wykorzystanie

• Zablokowaś przedmiot obrabiany w ten sposób, aby móc obsługiwać i trzymać piłę oburącz.
• Włączyś piłę tarczową i umieściś spód piły na przedmiocie obrabianym.
• Przesunąś piłę wolno do uprzednio zaznaczonej linii piłowania i nacisnąć ostrożnie wprzód.
• Spód piły przyciskaś mocno do przedmiotu obrabianego.
• Pozwól pile wykonaś pracę! Dlatego nie należy przyciskaś za mocno piły do obrabianego przedmiotu.

5.KONSERWACJA

Przed rozpoczęciem czyszczenia I konserwacji zawsze wyłączać maszynę I wyjmować wtyczkę zasilania sieciowego z gniazdka.

Czyścić obudowę maszyny regularnie miękką ściereczką, najlepiej po każdym użyciu. Dopilnować, aby otwory wentylacyjne były wolne od pyłu, kurzu i zabrudzeń. Usuwać oporne zabrudzenia miękką ściereczką zwilżoną mydlinami. Nie używać żadnych rozpuszczalników, takich jak benzyna, alkohol, amoniak itp. Takie substancje chemiczne spowodują uszkodzenie części z tworzyw sztucznych.

ŚRODOWISKO

Uszkodzone i/lub niepotrzebne urządzenia elektryczne lub elektroniczne podlegają zbiórce w odpowiednich punktach recyklingu.

Tylko kraje WE

Nie wyrzucać elektronarzędzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywą 2012/19/EU dotyczącą zużytych urządzeń elektrycznych i elektronicznych oraz jej wdrożeniem do prawodawstwa krajowego, elektronarzędzia, które już nie nadają się do użytku, podlegają oddzielnej zbiórce oraz utylizacji w sposób przyjazny dla środowiska.

GWARANCJA

Produkty VONROC są wytwarzane zgodnie z najwyższymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zakupu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC.

Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfikacje narzędzia w serwisie innym lub autoryzowany lub podjęto ich próbę;
• Normalne zużycie nie jest objęte gwarancją;
• Narzędzie było używane niezgodnie z przeznaczeniem, żle z nim się obchodzono lub było nieprawidłowo konserwowane;
• Użyto części zamiennych innych niż oryginalne.

Niniejsza gwarancja to wyłączna gwarancja producenta i nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przypadku firma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćuczynienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części.

Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia.
