NÁVOD K OBSLUZE CS502AC Vonroc

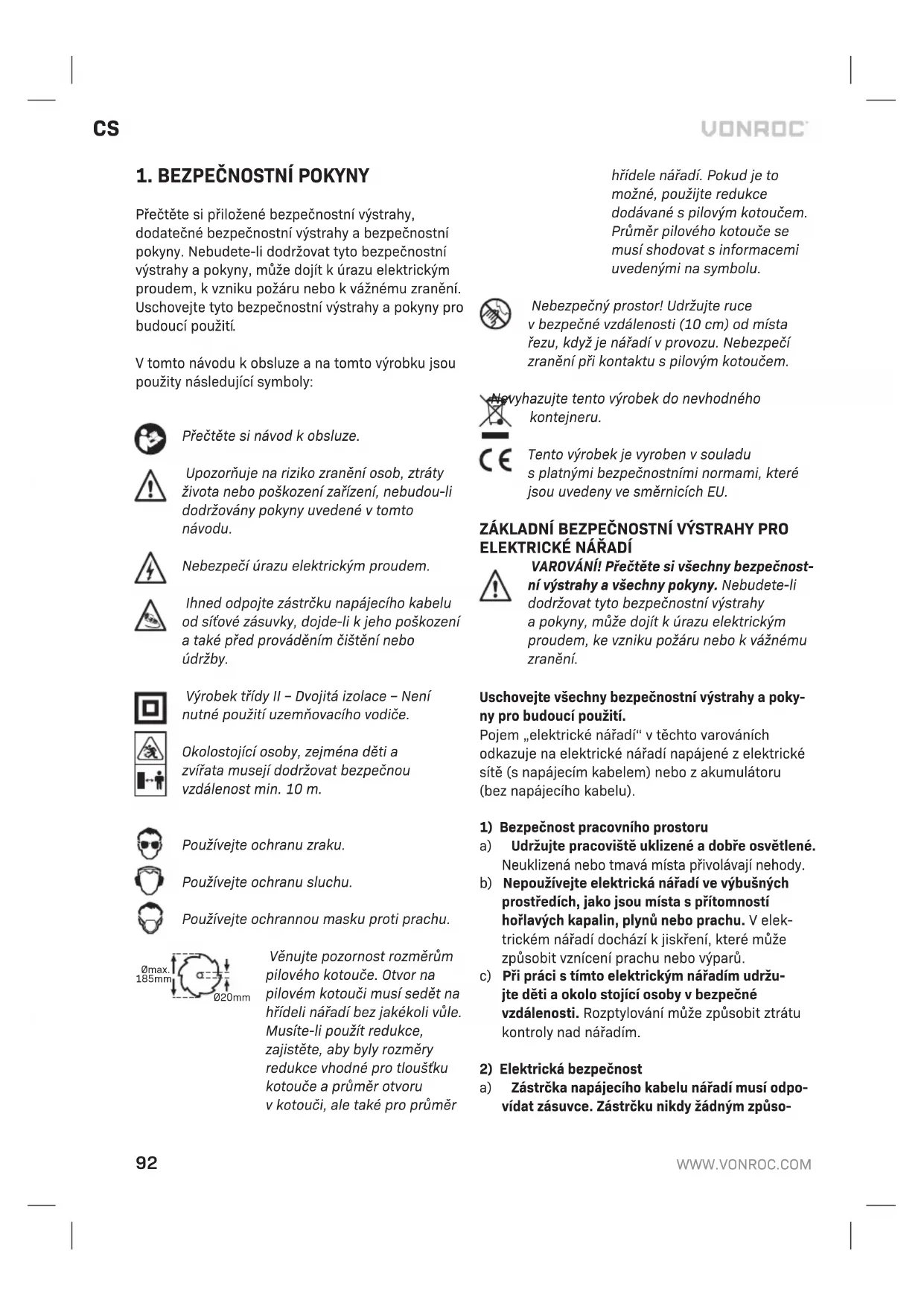

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážnému zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu k obsluze a na tomto výrobku jsou použity následující symboly:

Přečtěte si návod k obsluze.

Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené v tomto návodu.

Nebezpečí úrazu elektrickým proudem.

Ihned odpojte zástrčku napájecího kabelu od síťové zásuvky, dojde-li k jeho poškození a také před prováděním čištění nebo údržby.

Výrobek třídy II – Dvojitá izolace – Není nutné použití uzemňovacího vodiče.

Okolostojící osoby, zejména děti a zvířata musejí dodržovat bezpečnou vzdálenost min. 10 m.

Používejte ochranu zraku.

Používejte ochranu sluchu.

Používejte ochrannou masku proti prachu.

Věnujte pozornost rozměrům pilového kotouče. Otvor na pilovém kotouči musí sedět na hřídeli nářadí bez jakékoli vůle. Musíte-li použít redukce, zajistěte, aby byly rozměry redukce vhodné pro tlouštku kotouče a průměr otvoru v kotouči, ale také pro průměr

hřídele nářadí. Pokud je to možné, použijte redukce dodávané s pilovým kotoučem. Průměr pilového kotouče se musí shodovat s informacemi uvedenými na symbolu.

Nebezpečný prostor! Udržujte ruce v bezpečné vzdálenosti (10 cm) od místa řezu, když je nářadí v provozu. Nebezpečí zranění při kontaktu s pilovým kotoučem.

hazujte tento výrobek do nevhodného kontejneru.

Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.

ZÁKLADNÍ BEZPEČNOSTNÍ VÝSTRAHY PRO ELEKTRICKÉ NÁŘADÍ

VAROVÁNÍ! Přečtěte si všechny bezpečnostní výstrahy a všechny pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, ke vzniku požáru nebo k vážnému zranění.

Uschovejte všechny bezpečnostní výstrahy a pokyny pro budoucí použití.

Pojem „elektrické nářadí“ v těchto varováních odkazuje na elektrické nářadí napájené z elektrické sítě (s napájecím kabelem) nebo z akumulátoru (bez napájecího kabelu).

1) Bezpečnost pracovního prostoru
a) Udržujte pracoviště uklizené a dobře osvětlené. Neuklizená nebo tmavá místa přivolávají nehody.
b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa s přítomností hořlavých kapalin, plynů nebo prachu. V elektrickém nářadí dochází k jiskření, které může způsobit vznícení prachu nebo výparů.
c) Při práci s tímto elektrickým nářadím udržujte děti a okolo stojící osoby v bezpečné vzdálenosti. Rozptylování může způsobit ztrátu kontroly nad nářadím.
2) Elektrická bezpečnost
a) Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způso-

bem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné adaptéry zástrček. Neupravené zástrčky a odpovídající zásuvky sníží riziko úrazu elektrickým proudem.

b) Vyvarujte se kontaktu s uzemněnými povrchy, jako jsou potrubí, radiátory, trouby a ledničky. Dojde-li k uzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem.

c) Nevystavujte elektrické nářadí dešti ani vlhkému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem.

d) Nezacházejte špatně s napájecím kabelem. Nikdy nepoužívejte napájecí kabel pro prénášení nebo tahání tohoto elektrického nářadí a netahejte za tento kabel pri vypojování zástrčky ze zásuvky. Dbejte na to, aby tento kabel nepřecházel pres horké a mastné povrchy ani pres ostré hrany a aby se nedostal do kontaktu s pohybujícími se částmi. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.

e) Používáte-li elektrické nářadí venku, používejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem.

f) Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

3) Bezpečnost osob

a) Při práci s tímto elektrickým nářadím bud’te stále pozorní; sledujte, co provádíte a používejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při práci s elektrickým nářadím může vést k velmi nebezpečným zraněním.

b) Používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou maska proti prachu, neklouzavá pracovní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány v příslušných podmínkách, zmenšují riziko způsobení zranění osob.

c) Zabraňte náhodnému spuštění nářadí. Před připojením elektrického nářadí k napájecímu zdroji nebo před vložením akumulátoru do

nářadí a také před zvednutím nářadí nebo před jeho prénášením se ujistěte, zda je vypínač na nářadí v poloze vypnuto. Přenášení elektrického nářadí s prstem na spínači nebo připojení elektrického nářadí ke zdroji elektrické energie, je-li spínač v poloze zapnuto, zvyšuje pravděpodobnost vzniku nehod.

d) Před zapnutím elektrického nářadí vždy odstraňte všechny klíče a seřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způsobit zranění osob.

e) Nepřeceňujte své síly. Vždy udržujte správný postoj a rovnováhu. Tak si zachováte lepší kontrolu nad nářadím v neočekávaných situacích.

f) Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Udržujte vlasy, oblečení a rukavice v bezpečné vzdálenosti od všech pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.

g) Jsou-li zařízení vybavena adaptérem pro připojení odsávacího systému, ujistěte se, zda je odsávací zařízení správně připojeno a zda správně plní svoji funkci. Použití odsávání prachu může snížit rizika spojená s prací v prašném prostředí.

h) Nedovolte, aby jistota získaná častým používáním nářadí vedla ke snížení vaší po-zornosti a ignorování zásad bezpečné práce s nářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.

4) Použití elektrického nářadí a jeho údržba

a) Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe a bezpečněji, je-li použito pro práce, pro které je určeno.

b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Elektrické nářadí, které nelze ovládat pomocí spouštěcího spínače, je velmi nebezpečné a musí být opraveno.

c) Pred prováděním jakéhokoliv seřízení, pred výměnou příslušenství nebo pred uložením odpojte napájecí kabel nářadí od napájecího zdroje nebo z nářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí.

d) Uložte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte osobám, které nejsou

obeznámeny s tímto nářadím nebo s těmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je v rukách neproškolených osob nebezpečné.

e) Provádějte údržbu elektrického nářadí. Zkontrolujte nevyrovnání nebo váznutí pohyblivých částí, poškození součástí a jiné stavy, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, zajistěte jeho opravu dříve, než jej použijete. Mnohé nehody bývají způsobeny nedostatečnou údržbou elektrického nářadí.
f) Udržujte řezné nástroje ostré a čisté. U správně udržovaných řezných nástrojů s ostrými řeznými břity je menší pravděpodobnost jejich zablokování a lépe se s nimi pracuje.
g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. v souladu s těmito pokyny a berte v úvahu pracovní podmínky a práci, která má být provedena. Použití elektrického nářadí pro operace, pro které není určeno, může vést k nebezpečným situacím.
h) Dbejte na to, aby byly rukojeti a úchopné povrchy suché, čisté a zbavené olejů a maziv. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
5) Použití a údržba akumulátorového nářadí
a) K nabíjení používejte výhradně nabíječku předepsanou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit požár při vložení jiného, nevhodného typu.
b) Používejte elektrické nářadí pouze s předepsanými akumulátory. Použití jiných typů akumulátoru může způsobit požár nebo zranění.
c) Není-li akumulátor používán, uložte jej mimo dosah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které by mohly zkratovat jeho kontakty. Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár.
d) Za nevhodných podmínek může z akumulátoru unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou a vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny.

e) Nepoužívejte poškozený nebo upravený akumulátor či nářadí. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může způsobit požár, výbuch nebo nebezpečí zranění.
f) Nevystavujte akumulátor nebo nářadí ohni ani nadměrným teplotám. Vystavení účinkům ohně nebo teplot nad 130 °C může způsobit výbuch. POZNÁMKA: Teplota „130 °C“ odpovídá teplotě „265 °F“.
g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor ani nářadí mimo teplotní rozsah předepsaný v těchto pokynech. Nesprávné nabíjení nebo nabíjení při teplotě mimo předepsaný rozsah může poškodit akumulátor a zvýšit nebezpečí vzniku požáru.

6) Servis
a) Svěřte opravu svého elektrického nářadí pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.
b) Nikdy neopravujte poškozené akumulátorové moduly. Opravy akumulátorů smí provádět výhradně výrobce nebo technik autorizovaného servisu.

BEZPEČNOSTNÍ VÝSTRAHY PRO KOTOUČOVÉ PILY

Metody řezání

• Varování: Udržujte ruce v bezpečné vzdálenosti od prostoru řezání a kotouče. Druhou ruku mějte na přídavné rukojeti nebo na skříni motoru. Když obě ruce drží pilu, nemohou být uříznuty kotoučem.
• Nesahejte pod obrobek. Kryt vás nemůže chránit před kotoučem pod obrobkem.
• Hloubku řezání přizpůsobte tlouštce obrobku. Pod obrobkem by měla být vidět méně než polovina zubu kotouče.
• Pří řezání obrobek nikdy nedržte rukama nebo na nohou. Obrobek zajistěte na stabilní plat-formě. Pro minimalizaci ohrožení těla, ohýbání kotouče nebo ztráty kontroly je důležité správné podepření obrobku.
• Při provádění prací, během kterých se může řezný nástroj dostat do kontaktu se skrytou elektroinstalací, držte toto elektrické nářadí za izolované plochy určené pro úchop. Kontakt s „živým“ vodičem způsobí, že nechráněné

kovové části elektrického nářadí budou také „živé“, což může způsobit úraz obsluhy elektrickým proudem.

• Při podélných řezech vždy používejte doraz pro podélné řezy nebo vodítko. To zlepšuje přesnost řezání a omezuje riziko ohnutí kotouče.
• Vždy používejte kotouče se správnou velikostí aïtvarem upínacího otvoru (hranatý aïkulatý). Kotouče s upínacími otvory, které neodpovídají montážním prvkům pily, nebudou při otáčení vystředěné, což způsobí ztrátu kontroly nad pilou.
• Nikdy nepoužívejte poškozené nebo nesprávné podložky nebo šroub kotouče. Podložky a šroub kotouče jsou speciálně konstruované pro vaši pilu pro její optimální výkon a bezpečný provoz.

Příčiny zpětného rázu a příslušná varování

• Zpětný ráz je náhlá reakce na sevřený, uvízlý nebo nevyrovnaný pilový kotouč, která způsobuje nekontrolované zvednutí pily nahoru z obrobku směrem k obsluze;
• Když je kotouč silně sevřený nebo uvízlý ve štěrbině řezu, kotouč se zastaví a reakce motoru jednotku prudce odhodí dozadu směrem k obsluze;
• Pokud se kotouč zkroutí nebo nastaví nakřivo v řezu, zuby na zadním okraji se mohou zaseknout do horního povrchu dřeva a způsobit tak zvednutí kotouče ze štěrbiny řezu a odhození dozadu směrem k obsluze.
• Zpětný ráz vzniká v důsledku nesprávného použití pily nebo v důsledku nesprávných provozních postupů či provozních podmínek a může mu být zabráněno, budou-li dodržovány níže uvedené pokyny.
• Držte pilu neustále oběma rukama a paže mějte v poloze vhodné kčelení silám zpětného rázu. Tělo mějte v poloze na jedné straně kotouče, ne v rovině kotouče. Zpětný ráz může způsobit odmrštění pily dozadu, ale síly zpětného rázu může obsluha kontrolovat přijetím správných opatření.

• Když kotouč uvízne nebo se zijakéhokoliv důvo- du přeruší řezání, uvolněte spouštěcí spínač alnechte pilu bez pohybu výmateriálu, dokud se kotouč úplně nezastaví. Nikdy se nepokoušejte odebrat pilu z obrobku nebo ji táhnout zpět, když je kotouč v pohybu, protože by mohlo dojít ke zpětnému rázu. Přezkoumejte situaci a provedte nápravné akce, abyste eliminovali přičinu zablokování kotouče.

• Pri opětovném zapnutí pily vystřed'te kotouč ve štěrbině řezu ažkontrolujte, zda zuby kotouče nejsou vízáběru vímateriálu. Pokud kotouč vázne, může pri opětovném zapnutí vyběhnout nahoru nebo způsobit zpětný ráz.

• Velké desky podepřete, aby se minimalizovalo riziko sevření kotouče ažzpětného rázu. Velké desky mají tendenci se působením vlastní hmotnosti prohýbat. Podpěry je nutné umístit na obě strany desky, v blízkosti linie řezu a k okraji desky.
• Nepoužívejte tupé nebo poškozené pilové kotouče. Tupé nebo nesprávně nastavené kotouče vytvářejí úzký řez způsobující nadměrné tření, ohýbání pilového kotouče a zpětné rázy.
• Zajišťovací páčky hloubky řezu aľšikmého řezu musejí být před řezáním utažené. Pokud se během řezání změní nastavení kotouče, může dojít k sevření a zpětnému rázu.
• Buděte velmi opatrní při řezání do stávajících stěn nebo do jiných ploch, za které nevidíte. Vyčnívající kotouč může přeříznout objekty, které mohou způsobit zpětný ráz.

Funkce spodního ochranného krytu

• Před každým řezáním zkontrolujte správné zavírání spodního ochranného krytu. Pilu neprovozujte, pokud se spodní ochranný kryt nepohybuje volně a ihned se nezavírá. Spodní ochranný kryt nikdy nezajišťujte nebo neuvazujte v otevřené poloze. Pokud pila náhodně spadne, může dojít k ohnutí spodního krytu. Zvedněte spodní kryt zasouvací rukojetí a zkontrolujte, zda se volně pohybuje a nikde se nedotýká jiných dílů ve všech úhlech a hloubkách řezu.
• Zkontrolujte funkci pružiny spodního ochranného krytu. Pokud spodní ochranný kryt aľpružina nefungují správně, před použitím je nutné provést opravu. Spodní ochranný kryt může fungovat pomalu kvůli poškozeným dílům, lepivým usazenínám nebo kvůli nečistotám.
• Spodní ochranný může být zasunut ručně pouze uľspeciálních řezů, jako jsou „ponorné řezy alšikmé řezy“. Zvedněte spodní ochranný kryt zatažením za rukojeť a jakmile kotouč vnikne do materiálu, dolní ochranný kryt uvolněte. U všech ostatních řezů musí spodní ochranný kryt fungovat automaticky.
• Pred položením pily na stůl nebo podlahu vždy zkontrolujte zavření spodního ochranného krytu. Nechráněný dobíhající kotouč způsobí pohyb

pily dozadu a rozřezání všeho, co mu stojí v cestě. Věnujte pozornost době doběhu kotouče do zastavení po uvolnění spínače.

DALŠÍ BEZPEČNOSTNÍ VÝSTRAHY

• Nesahejte rukama do otvoru pro odvod pilin. Mohlo by dojít k poranění rukou rotujícími díly.
• Nepracujte s pilou nad hlavou. V takové situaci nemáte dostatečnou kontrolu nad elektrickým nářadím.
• Použijte vhodné detektory pro detekci skrytých inženýrských sítí v pracovním prostoru nebo požádejte o pomoc rozvodnou společnost.

Kontakt s elektrickým vedením může způsobit požár a úraz elektrickým proudem. Poškození plynového potrubí může způsobit výbuch. Narušení vodovodního potrubí může mít za následek poškození majetku.

• Elektrické nářadí nepoužívejte stacionárně. Toto nářadí není určeno pro použití se stole m pro pilu.
• Nepoužívejte pilové kotouče z rychlořezné oceli (HSS). Tyto pilové kotouče mohou snadno prasknout.
• Neřežte železné kovy. Žhavé piliny mohou zapálit odsávání prachu.
• Při práci držte toto nářadí vždy pevně oběma rukama a udržujte bezpečný pracovní postoj. Toto nářadí je vedeno bezpečněji, je-li drženo oběma rukama.
• Zajistěte obrobek. Obrobek upevněný v upínacím zařízení nebo ve svěráku je zajištěn lépe než při držení rukou.
• Před odložením nářadí vždy počkejte, dokud nedojde k jeho úplnému zastavení. Pilový kotouč se může zablokovat, což může vést k ztrátě kontroly nad tímto elektrickým nářadím.
• Kotoučové pily jsou určeny pro řezání dřeva nebo výrobků na bázi dřeva, nemohou být používány s rozbrušovacími kotouči na řezání železných materiálů, jako jsou kulatiny, tyče, svorníky atd. Prach z takových materiálů způsobuje zablokování pohyblivých dílů, jako je spodní kryt. Jiskry vznikající při řezání kovů způsobí vznícení spodního krytu, vložky stolu a dalších plastových dílů.
• Používejte pouze pilové kotouče, které jsou označeny otáčkami, které jsou stejné nebo vyšší, než jsou otáčky uvedené na nářadí.
• Používejte pouze pilové kotouče, které se shodují se specifikací uvedenou v tomto návodu

a které byly testovány a označeny podle požadavku normy EN 847-1.

2. INFORMACE O ZAŘÍZENÍ

Zamýšlené použití

Tato kotoučová pila je určena k podélným, příčným a šikmým řezům dřeva, kdy je základna pily pevně opřena o obrobek. Řezání plastů nebo kovů není povoleno.

Toto elektrické nářadí s namontovaným pilovým kotoučem je navrženo s dostatečnou kapacitou pro řezání tvrdého a měkkého dřeva, a také dřevotřískových a dřevovláknitých desek. Tento pilový kotouč není určen pro řezání palivového dřeva. Nepoužívejte tuto pilu pro řezání jiných materiálů, než jsou materiály specifikované v tomto návodu.

TECHNICKÉ ÚDAJE

Model č. CS502AC
Napětí 230-240 V~
Frekvence 50 Hz
Příkon 1200 W
Otáčky naprázdno 5500/min
Rozměry pilového kotouče 185 × 20 × 2,4 mm
Kapacita řezání 0° 65 mm
Kapacita řezání 45° 43 mm
Třída ochrany IP IP20
Hmotnost 3,47 kg
Akustický tlak LPA 92,8 dB(A), K = 3 dB(A)
Akustický výkon LWA 103,8 dB(A), K = 3 dB(A)
Vibrace	3,201 m/s2 K=1,5 m/s ^2

Úroveň vibrací

Deklarovaná úroveň vibrací uvedená v tomto návo- du byla měřena v souladu se standardní zkušební metodou předepsanou normou EN EN62841. Tato úroveň vibrací může být použita pro srovnání jed- notlivých nářadí mezi sebou a také při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích.

- Použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušenstvím může značně zvýšit působení vibrací.

- Doba, kdy je nářadí vypnuto nebo kdy je v chodu, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zmírnit.

Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.

POPIS

Čísla v následujícím textu odkazují na obrázky na stranách 2-3.

1.Rukojeť
2.Vypínač
3.Odjišťovacítlačítko
4.Napájecíkabel
5. Pomocnárukojeť
6. Měřítko úhlů šikmého řezu
7. Upínací šroub pro úhel šikmého řezu
8. Značka řezu, 45°
9. Značka řezu, 0°
10. Upínací šroub paralelního vodítka
11. Port pro odsávání prachu
12. Páčka pro zasunutí spodního ochranného krytu
13.Horníkryt
14.Spodníkryt
15.Upínacíšroub
16.Upínacípříruba
17.Základna
18.Pilovýkotouč
19.Blokováníhřídele
20. Páčka pro nastavení hloubky
21. Stupnice pro nastavení hloubky
22.Paralelnívodítko
23.Krytuhlíků

3. SESTAVENÍ

Před sestavením vždy vypněte a vypojte zástrčku napájecího kabelu ze síťové zásuvky.

Výměna pilového kotouče (obr. A, B)

Při manipulaci s pilovým kotoučem používejte rukavice. Nebezpečí zranění při kontaktu s pilovým kotoučem.

Používejte pouze pilové kotouče, které vyhovují specifikacím uvedeným v tomto návodu.

Za žádných okolností nepoužívejte brusné kotouče jako řezný nástroj.

Při výměně pilového kotouče je nejlepším řešením nastavení hloubky řezu na hodnotu 0 mm a úhlu šikmého řezu na hodnotu 0°. Potom můžete nářadí položit na bok tak, aby spočívalo na krytu motoru a základně.

Sejmutí pilového kotouče

1. Stiskněte a držte tlačítko zajištění hřídele (19).
2. Pomocí dodaného šestihranného klíče povolte upínací šroub (15) proti směru pohybu hodinových ručiček.
3. Sejměte upínací šroub (15) a upínací přírubu (16).
4. Zasuňte spodní kryt (14) pomocí páčky (12) a vyjměte pilový kotouč.

Nasazení pilového kotouče

1. Očistěte pilový kotouč a všechny upínací části, které budete potřebovat.
2. Zasuňte spodní kryt (14) pomocí páčky (12) a nasadťe pilový kotouč. Ujistěte se, zda se směr šipky na pilovém kotouči shoduje se směrem šipky na spodním krytu (14).
3. Namontujte upínací přírubu (16). Zajistěte, aby boční plošky upínací příruby odpovídaly bočním ploškám na hřídeli nářadí. Zkontrolujte také, zda je vypouklá strana upínací příruby po namontování otočena směrem ven.
4. Stiskněte a držte tlačítko zajištění hřídele (19).
5. Pomocí dodaného šestihranného klíče utáhněte upínací šroub (15) ve směru pohybu hodinových ručiček.

Upevnění paralelního vodítka (obr. D)

1. Povolte upínací šroub pro paralelní vodítko (10)
2. Namontujte paralelní vodítko (22) na základnu (17).
3. Pomocí měřítka na paralelním vodítku (22) a značky řezu na základně (17) nastavte požadovanou šířku řezu. Značka řezu pro 45° (8) indikuje polohu pilového kotouče pro šikmé řezy v úhlu 45°. Značka řezu 0° (9) indiku-je polohu pilového kotouče pro provádění pravoúhlých řezů.
4. Utáhněte upínací šroub (10).

4. POUŽITÍ

Zapnutí a vypnutí nářadí (obr. A, B)

• Chcete-li spustit toto nářadí, podržte stisknuté zajišťovací tlačítko (3) a stiskněte vypínač (2).
• Chcete-li nářadí vypnout, uvolněte vypínač (2).

Nastavení úhlu šikmého řezu (obr. A, B)

Značka řezu 0° (9) indikuje polohu pilového kotouče pro přímé řezy. Značka řezu 45° (8) indikuje polohu pilového kotouče pro řezy v úhlu 45°.

1. Povolte upínací šroub (7)
2. Nastavte základnu (17) do požadované polohy (0° až 45°). Úhel řezu (šikmého) může být odečítán na měřítku (6).
3. Utáhněte upínací šroub (7).

Nastavení hloubky řezu (obr. C)

1. Povolte páčku pro nastavení hloubky (20).
2. Přestavte základnu (17) do požadované polohy. Hloubku řezu lze odečítat na stupnici (21).
3. Utáhněte páčku pro nastavení hloubky (20).

Optimální použití

• Upněte obrobek pomocí svorek nebo svěráku, abyste měli obě ruce volné pro obsluhu této pily.
• Zapněte pilu a umístěte spodní část základny na obrobek.
• Pomalu přesuňte pilu směrem k nakreslené čáře řezu a pomalu tlačte toto nářadí směrem dopředu.
• Přitlačte základnu řádně na obrobek, aby nemohla tato kotoučová pila začít vibrovat, což by způsobilo snazší prasknutí kotouče.
• Nechejte pilu pracovat vlastním tempem. Nevyvíjejte na tuto kotoučovou pilu žádný tlak.

5. ÚDRŽBA

Před čištěním a prováděním údržby zařízení vždy vypněte a vypojte zástrčku napájecího kabelu ze síťové zásuvky.

Pravidelně čistěte kryt zařízení měkkým hadříkem, ideálně po každém použití. Ujistěte se, že nejsou větrací otvory zaneseny prachem ani jinými nečistotami. Odolnější nečistoty odstraňte pomocí jemného hadříku navlhčeného v mýdlové pěně. Nepoužívejte žádná rozpouštědla, jako je benzín, líh, čpavek atd. Takové chemické látky mohou způsobit poškození dílů z umělé hmoty.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EU týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromaždována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

ZÁRUKA

Výrobky VONROC jsou vyvíjeny v souladu s požadavky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC.

Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisních střediscích;
• Běžnéopotřebování;
• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;
• Byly použity neoriginální náhradní díly.

Výše uvedené představuje jedinou záruku poskytovanou společností, ať už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. Společnost VONROC v žádném případě neodpovídá za jakékoli náhodné ani následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Specifikace mohou být měněny bez dalšího upozornění.

CE

DECLARATION OF CONFORMITY CS502AC - CIRCULAR SAW

(EN) We declare under our sole responsibility that this product is in conformity with directive 2011/65/EU of the European parliament and of the council of 8 June on the restriction of the use of certain hazardous substances in electrical and electronic equipment is in conformity and accordance with the following standards and regulations:
(DE) Der Hersteller erklärt eigenverantwortlich, dass dieses Produkt der Direktive 2011/65/EU des Europäischen Parlaments und des Rats vom 8. Juni 2011 über die Einschränkung der Anwendung von bestimmten gefährlichen Stoffen in elektrischen und elektronischen Geräten entspricht. den folgenden Standards und Vorschriften entspricht:
(NL) Wij verklaren onder onze volledige verantwoordelijkheid dat dit product voldoet aan de conform Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur en in overeenstemming is met de volgende standaarden en reguleringen:
(FR) Nous déclarons sous notre seule responsabilité que ce produit est conforme aux standards et directives suivants: est conforme à la Directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 concernant la limitation d'usage de certaines substances dangereuses dans l'équipement électrique et électronique.
(ES) Declaramos bajo nuestra exclusiva responsabilidad que este producto cumple con las siguientes normas y estándares de funcionamiento: se encuentra conforme con la Directiva 2011/65/UE del Parlamento Europeo y del Consejo de 8 de junio de 2011 sobre la restricción del uso de determinadas sustancias peligrosas en los equipos eléctricos y electrónicos.
(IT) Dichiariamo, sotto la nostra responsabilità, che questo prodotto è conforme alle normative e ai regolamenti seguenti: è conforme alla Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla limitazione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
(SV) Vi garanterar på eget ansvar att denna produkt upp fyller och följer följande standarder och bestämmelser: uppfyller direktiv 2011/65/EU från Europeiska parlamentet och EG-rådet från den 8 juni 2011 om begränsningen av användning av farliga substanser i elektrisk och elektronisk utrustning.

(CS) Prohlašujeme na svou výhradní odpovědnost, že tento výrobek splňuje požadavky směrnice 2011/65/EU Evropské rady a parlamentu ze dne 8. června, která se týká omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních, a splňuje také všechny požadavky následujících norem a předpisů:

EN 61000-3-2, EN 61000-3-3, EN 62841-1, EN 62841-2-5, EN 55014-1, EN 55014-2, 2011/65/EU, 2014/30/EU, 2006/42/EC, 2012/19/EU

Zwolle, 01-03-2023 H.G.FRosberg CEO

VONROC - Lingenstraat 6 - 8028 PM Zwolle - The Netherlands

VONROC®

BUILD YOUR FUTURE

©2023 VONROC

WWW.VONROC.COM

2303-28
