HASZNÁLATI ÚTMUTATÓ CS502AC Vonroc

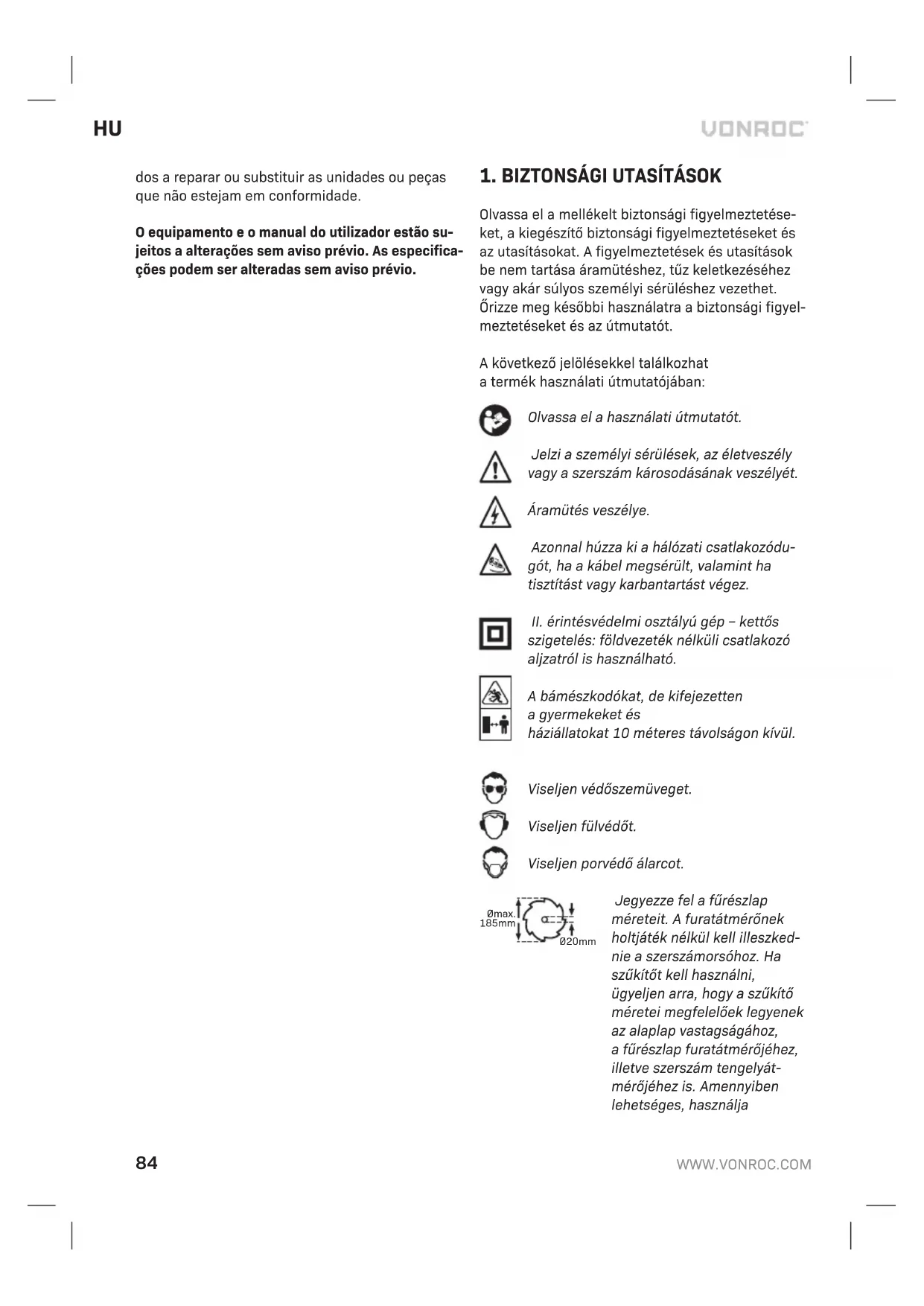

Olvassa el a mellékelt biztonsági figyelmeztetéseket, a kiegészítő biztonsági figyelmeztetéseket és az utasításokat. A figyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Órizze meg későbbi használatra a biztonsági figyelmeztetéseket és az útmutatót.

A következő jelölésekkel találkozhat a termék használati útmutatójában:

Olvassa el a használati útmutatót.

Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét.

Áramütés veszélye.

Azonnal húzza ki a hálózati csatlakozódu- gót, ha a kábel megsérült, valamint ha tisztítást vagy karbantartást végez.

II. érintésvédelmi osztályú gép – kettős szigetelés: földvezeték nélküli csatlakozó aljzatról is használható.

A bámészkodókat, de kifejezetten a gyermekeket és háziállatokat 10 méteres távolságon kívül.

Viseljen védőszemüveget.

Viseljen fülvédöt.

Viseljen porvédő álarcot.

Jegyezze fel a fűrészlap méreteit. A furatátmérőnek holtjáték nélkül kell illeszkednie a szerszámorsóhoz. Ha szűkítőt kell használni, ügyeljen arra, hogy a szűkítő méretei megfelelőek legyenek az alaplap vastagságához, a fűrészlap furatátmérőjéhez, illetve szerszám tengelyátmérőjéhez is. Amennyiben lehetséges, használja

a fűrészlaphoz mellékelt szűkítőt. A fűrészlap átmérőjének meg kell felelnie a szimbólumon megadott információknak.

Veszélyes terület! A kezeket tartsa a vágási területtől biztonságos (legalább 10 cm) távolságban, amikor a gép működésben van. A fűrészlap megérintése súlyos személyi sérülést eredményezhet.

rméket hulladékként ne tegye arra nem alkalmas konténerbe.

A termék megfelel az európai irányelvek rá vonatkozó biztonsági követelményeinek.

AZ ELEKTROMOS GÉPEKRE VONATKOZÓ ÁL-TALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

FIGYELMEZTETÉS! Olvasson el minden biztonsági figyelmeztetést és utasítást.

A figyelmeztetések és az utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

Az összes figyelmeztetést és utasítást őrizze meg, mert később még szüksége lehet rájuk.

A figyelmeztetésekben szereplő „elektromos szerszám” kifejezés az Ön hálózatról működő (vezetékes) elektromos szerszámára vagy akkumulátorral működő (vezeték nélküli) elektromos szerszámára utal.

1) A munkaterület biztonsága

a) Gondoskodjon a munkaterület tisztaságáról és megfelelő megvilágításáról. A rendezetlen és sötét területeken valószínübb a balesetek előfordulása.
b) Ne használja az elektromos szerszámokat robbanásveszélyes légtérben, például ahol gyúlékony folyadékok, gázok vagy por van jelen.

Az elektromos szerszámok használata során keletkező szikra lángra lobbanthatja a port és füstöt.

c) Az elektromos szerszám használata során a gyermekeket és a közelben tartózkodó személyeket tartsa távol a munkaterülettől.

Ha valami eltereli a figyelmét, elveszítheti az irányítást.

2) Elektromos biztonság
a) Az elektromos szerszám dugóinak megfelelőnek kell lenniük az aljzathoz. Soha ne próbálja semmilyen módon módosítani a dugót. Földelt elektromos szerszámhoz ne használjon semmilyen adapterdugót. Az eredeti (értsd: módosítás nélküli) dugók és megfelelő hálózati aljzatok használatával mérsékelhető az elektromos áramütés veszélye.
b) Ügyeljen arra, hogy teste ne érintkezzen földelt felületekkel, például csővezetékkel, radiátorral, tűzhellyel vagy hűtőszekrénnyel. Ha teste födelődik, megnő az áramütés kockázata.
c) Óvja az elektromos szerszámokat az esőtöl és nedves környezettöl. Az elektromos szerszámba kerülő víz növeli az elektromos áramütés veszélyét.
d) Ne használja helytelenül (nem előírásszerűen) a kábelt. A kábelt soha ne használja az elektromos szerszám hordozására, húzására vagy az aljzatból történő kihúzására. A kábelt tartsa távol hőforrásoktól, olajtól, hegyes élektől és mozgó alkatrészektől. A sérült vagy megtekeredett kábelek növelik az elektromos áramütés veszélyét.
e) Az elektromos szerszám kültéri használata esetén kültéri használatra alkalmas hosszabbító kábelt használjon. A kültéri használatra alkalmas kábel használatával mérsékelhető az elektromos áramütés veszélye.
f) Ha az elektromos szerszámot mindenképpen nedves környezetben kell használni, akkor használjon áramvédő kapcsolóval (RCD) ellátott tápforrást. Az áramvédő kapcsolóval ellátott tápforrás használatával mérsékelhető az elektromos áramütés veszélye.
3) Személyi biztonság
a) Az elektromos szerszám használata során maradjon éber, koncentráljon az éppen végzett műveletre és használja a józan ítélőképességét. Ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll, ne használjon elektromos szerszámot. Az elektromos szerszám használata közben egyetlen pillanatnyi figyelmetlenség is súlyos személyi sérülést okozhat.
b) Használjon egyéni védőfelszerelést. Mindig viseljen szemvédő felszerelést. A megfelelő körülményekhez való védőeszközökkel (például pormaszkkal, csúszásgátló biztonsági cipővel, munkavédelmi sisakkal vagy hallásvédő

eszközzel) csökkenthető a személyi sérülések kockázata.

c) Gondoskodjon a gép véletlen elindulásának a megelőzéséről. A szerszám tápforráshoz és/ vagy akkumulátorcsomaghoz történő csatlakoztatása, kézbevétele vagy hordozása előtt győződjön meg róla, hogy a kapcsoló OFF (kikapcsolt) állásban van. Ha úgy hordozza az elektromos szerszámot, hogy az ujja a kapcsolón van, vagy úgy helyezi feszültség alá, hogy a kapcsolója ON (bekapcs.) helyzetben van, ez növeli a balesetek kockázatát.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a csavarkulcsokat vagy beállító kulcsokat. Az elektromos szerszám forgó alka-trészein felejtett csavarkulcs vagy beállító kulcs személyi sérülést okozhat.
e) Ne próbáljon túlnyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal, egyensúlyát megtartva álljon a talajon. Így könnyebben tudja irányítani az elektromos szerszámot a váratlan helyzetekben.
f) Viseljen megfelelő öltözetet. Ne viseljen laza ruhát vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A mozgó alkatrészek behúzhatják a ruhákat, az ékszereket és a hosszú hajat.
g) Ha a szerszámhoz porelszívó és porgyűjtő eszközt is lehet csatlakoztatni, akkor gondoskodjon ezek csatlakoztatásáról és megfelelő használatáról. A porgyűjtő rendszerek használatával csökkenthetők a porral kapcsolatos veszélyek.
h) Ne engedje, hogy a szerszámok gyakori használata során szerzett tapasztalatai túlzott biztonságérzetet keltsenek Önben, és amiatt elhanyagolja a biztonsági alapelveket. Gondatlan cselekvés már a másodperc töredéke alatt is súlyos sérülést okozhat.
4) Az elektromos szerszám használata és ápolása
a) Az elektromos szerszámot tilos túlzott erőkifejtéssel használni. Az alkalmazási célnak megfelelő elektromos szerszámot használjon. A megfelelő elektromos szerszám jobban és biztonságosabban végzi a munkát azon a fordulatszámon, amire azt tervezték.
b) Ne használja az elektromos szerszámot, ha az nem kapcsolható be/ki a főkapcsolóval. Bármely elektromos szerszám veszélyes lehet, amit a kapcsolóval nem lehet irányítani, ezért az ilyen elektromos szerszámot meg kell javíttatni.

c) Válassza le a dugót a tápforrásról és/vagy az akkumulátorcsomagot az elektromos szerszámról, mielőtt bármilyen módosítást végez, tartozékot cserél vagy eltárolja az elektromos szerszá-mot. Ezek a megelőző biztonsági intézkedések csökkentik az elektromos szerszám véletlen beindulásának a veszélyét.
d) A használaton kívüli elektromos szerszámot olyan helyen tárolja, ahol gyermekek nem férhetnek hozzá; ne engedje, hogy olyan személyek használják, akik az elektromos szerszámot és ezeket az utasításokat nem ismerik. Az elektromos szerszám rendkívül veszélyes lehet szakképzetlen felhasználók kezeiben.
e) Tartsa karban az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek nem állítódtak-e el vagy nem szorulnak-e, ninc-senek-e a szerszámon törött alkatrészek, és nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják a szerszám működését. Ha az elektromos szerszám sérült, használat előtt javíttassa meg. A hanyagul karbantartott elektromos szerszámok sok balesetet okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszámok beszorulásának kisebb a valószínűsége, ráadásul könnyebben irányíthatók.
g) Az elektromos szerszámot, tartozékokat és szerszámszárakat stb. a használati útmutatónak megfelelően használja, a munkakörülmények és az elvégzendő feladat figyelembevételével. Ha a szerszámgépet a rendeltetési céljától eltérően használják, ez veszélyhelyzetet teremthet.
h) Tartsa a fogantyúkat és egyéb markolási felületeket szárazon, tisztán, olajtól és zsírtól mentesen. Váratlan helyzetekben a csúszós fogantyúk és egyéb markolási felületek akadályozzák a szerszám biztonságos kezelését és irányítását.
5) Az akkumulátoros szerszám használata és ápolása
a) Újratöltéshez csak a gyártó által megjelölt töltöt használja. Az egyik akkumulátorhoz megfelelő töltő másikfajta töltővel használva tűzveszélyes lehet.
b) Csak a kifejezetten hozzájuk készült akkumulátorral használja az elektromos szerszámokat. Bármilyen másfajta akkumulátor használata tűz- és balesetveszélyt idézhet elő.

c) Amikor nem használja az akkucsomagot, tartsa azt távol minden fémes tárgytól, például tűzőkapocstól, érmétől, kulcstól, szögtől, csavartól és minden más apró fémtárgytól, amely a sarukat rövidre zárhatná. Az akkumulátor kapcsok rövidre zárása égési sérülést vagy tüzet okozhat.
d) Nem előírásszerű körülmények között folyadék szivároghat az akkumulátorból; ne érjen hozzá. Ha véletlenül mégis a bőrre kerül, vízzel öblítse le. Ha a folyadék szembe kerül, forduljon orvoshoz is. Az akkumulátorból származó folyadék bőrizgató hatású, égési sérülést is okozhat.
e) Sérült vagy átalakított akkucsomagot és szerszámot ne használjon. A sérült vagy átalakított akkumulátorok kiszámíthatatlanul viselkedhetnek, tüzet, robbanást vagy sérülést okozhatnak.
f) Tüztöl és szélsőséges hömérséklettől óvja az akkucsomagot és a szerszámot. Ha tüznek vagy 130 °C-on felüli hömérsékletnek teszi ki, robbanást okozhat. MEGJEGYZÉS: a „130 °C” „265 °F”-nak (Fahrenheit foknak) felel meg.
g) Tartsa be a töltésre vonatkozó összes utasítást, és ne töltse az akkucsomagot vagy a szerszámot a kezelési útmutatóban megadott tartományon kívül eső hőmérséklet mellett. Nem megfelelő vagy a megadott tartományon kívüli hőmérséklet mellett történő töltés károsíthatja az akkumulátort, és tűzveszéllyel jár.
6) Szerviz
a) Az elektromos szerszámot képzett javító szakemberrel javíttassa, csakis az eredetivel azonos pótalkatrészeket használjon fel. Ez biztosítja, hogy a villamos kéziszerszám továbbra is biztonságos marad.
b) Sérült akkucsomagot soha ne szervizeljen. Akkucsomagok szervizelését csak a gyártó vagy annak megbízott szolgáltatója végezheti.

A KÖRFÜRÉSZRE VONATKOZÓ BIZTONSÁGI FIGYELMEZTETÉSEK

Fürészelési módok

• Figyelmeztetés: A vágóterülettől és a fűrészlaptól tartsa távol a kezeit. Tartsa a másik kezét a segédfogantyún vagy a motor burkolatán. Ha mindkét kézzel tartja a fűrészt, akkor nem tudja magát megvágni a fűrészllappal.

• Ne nyúljon a munkadarab alá. A védőburkolat nem tudja megvédeni Önt a fűrészlap munkadarab alatti részétől.

• A vágási mélységet igazítsa a munkadarab vastagságához. A munkadarab alatt a fűrészlap foga nem látszhat ki teljesen.

• Vágás során soha ne tartsa a munkadarabot a kezében vagy a lábára fektetve. Stabil platformhoz rögzítse a munkadarabot. Nagyon fontos a munkadarab megfelelő alátámasztása, hogy a test kitettségét, a lap elhajlását és a szerszám feletti uralom elvesztésének lehetőségét a minimálisra csökkentse.
• Az elektromos szerszámot kizárólag a szigetelt markolási felületein fogja, amikor olyan munkát végez vele, ahol a vágószerszám rejtett vezetéket érhet. Ha a szerszámmal feszültség alatt lévő vezetékhez ér, a szerszám fém részei feszültség alá kerülve áramütést okozhatnak.
• Hasításkor mindig használjon vágókorlátot vagy egyenes élü vezetőt. Ezzel növelheti a vágás pontosságát és csökkentheti a fűrészlap meghajlásának esélyét.
• Mindig megfelelő méretű, alakú és rögzítőnyílású (rombusz vagy kerek) lapot használjon. Ha olyan lapot szerel a fűrészre, amely nem illeszkedik tökéletesen, az excentrikusan fog járni, és a kezelő elveszítheti a szerszám feletti uralmát.
• Soha ne használjon sérült vagy nem megfelelő fűrészlap-alátétet vagy csavart. A fűrészlap alátétjeit és csavarjait kifejezetten a fűrészhez terveztük, hogy biztosítsuk a szerszám optimális és biztonságos üzemelését.

A visszarúgás okai és a hozzá kapcsolódó figyel- meztetések

• A visszarúgást becsípődött, beakadt vagy rosszul beállított fűrészlap okozhatja, amelynek során kontrollálatlan fűrész felfelé kiemelkedik a munkadarabból a kezelő irányába;
• Ha a lap erősen beszorult, mert a bemetszés összezáródott, akkor a lap elakad és a motor úgy reagál, hogy gyorsan visszahajtja az egységet a kezelő felé;
• Ha a lap a vágásban megcsavarodik vagy elhajlik, a vágólap hátsó szélén található fog belekap a fa felületébe, így a fűrészlap kiemelkedik a bemetszésből és a kezelő felé ugrik.

• A visszarúgás minden esetben a fűrész rossz használatának, a nem megfelelő munkamódszernek vagy körülménynek a következménye, az alább felsorolt megfelelő óvintézkedésekkel elkerülhető.

• Mindkét kezével stabilan tartsa a fűrészt és úgy pozicionálja a karjait, hogy ellent tudjon állni a visszarúgás erejének. Ne állon egy vonalba a fűrészlappal, álljon az egyik vagy másik ol-dalára. A visszarúgás során a fűrész visszaugrik, de a visszarúgás erejét uralni tudja a kezelő, ha megteszi a kellő óvintézkedéseket.

• Ha a lap megszorul vagy valamilyen okból meg kell szakítani a vágást, akkor oldja ki az indítógombot és tartsa a fűrészt mozdulatlanul, amíg a lap forgása teljesen le nem áll. Soha ne kísérelje meg eltávolítani a fűrészt a munkada-rabból és soha ne húzza visszafelé a fűrészt, amíg a fűrészlap forog, mert a szerszám visszarúghat. Derítse ki, mi okozza a lap megs-zorulását és szüntesse meg az okát.
• Amikor a fűrészt újraindítja a munkadarabban, helyezze a bemetszés közepére a fűrészlapot és ellenőrizze, hogy a fűrészfogak nincsenek-e beakadva az anyagba. Ha a fűrészlap szorul, akkor felgyalogolhat vagy visszarúghat a munkadarabról, amikor újraindítja a fűrészt.
• Támassza alá a nagyobb paneleket, hogy minimalizálhassa a lap beakadását és így a viss-zarúgás esélyét. A nagyobb méretű panelek hajlamosak megereszkedni saját súlyuk alatt. A támasztékokat a panel mindkét oldalán el kell helyezni, közel a vágási vonalhoz és közel a panel széleihez.
• Ne használjon tompa vagy sérült fürészlapot. Az életlen vagy helytelenül felszerelt lapok használata sekély bemetszést, túl nagy súrlódást, a tárcsa elakadását és visszarúgást okozhat.
• A vágási mélységet, valamint a ferdeszöget beállító reteszelő karoknak szorosnak és stabilnak kell lenniük a vágás végrehajtása előtt. Ha a vágás közben esetlegesen módosul a lap beállítása, akkor beszorulhat a fűrészlap és visszarúgást okozhat.
• Legyen különösen óvatos, ha meglévő falba vagy ismeretlen felületbe vág bele. A bevágást végrehajtó lap objektumokba vághat bele, ami visszarúgást eredményezhet.

Az alsó védőburkolat funkciója

- Minden egyes használat előtt ellenőrizze, hogy az alsó védőburkolatot kellő módon becsukta-e. Ne működtesse a fűrészt, amennyiben az alsó védőburkolat nem mozog szabadon és nem záródik azonnal. Soha ne rögzítse az alsó védőburkolatot a nyitott állásában. Ha a fűrészt

véletlenszerüen leejtik, akkor az alsó védőburkolat meghajolhat. A visszahúzó karral emelje fel az alsó védőburkolatot és győződjön meg róla, hogy szabadon mozog, nem érinti a lapot vagy a szerszám egyéb részét, bármilyen szögű vagy mélységű vágásról legyen is szó.

• Ellenőrizze az alsó védőburkolat rugójának működését. Ha a burkolat vagy a rugó nem működik a megfelelő módon, akkor a használat előtt vigye el szervizbe a fűrészt. Az alsó védőburkolat akkor működhet lassan, ha megsérült valamilyen alkatrész, ragacsos lerakódás akadályozza a szerszámot vagy felgyülemlett benne a törmelék.
• Az alsó védőburkolatot manuálisan is vissza lehet húzni különleges vágások esetében, például merülő vagy szögben történő vágásoknál. A kar visszahúzásával emelje fel az alsó védőburkolatot, és mihelyst a lap hozzáér az anyaghoz engedje ki az alsó védőburkolatot. Az összes többi fűrészelési művelethez automatikus módban működtesse az alsó védőburkolatot.
• Mindig ügyeljen arra, hogy az alsó védőburkolat fedje a fűrészlapot, mielőtt a fűrészt padra vagy padlóra helyezi. A védelem nélküli gördülő fűrészlap miatt a fűrész visszafelé gyalogolhat, elvágva mindent, ami az útjába kerül. Vegye figyelembe azt az időt, amire a lapnak szüksége van, hogy leálljon a kapcsoló felengedését követően.

TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK

• Ne nyúljon a kezével a forgácskidobóba. A keze megsérülhet a forgó alkatrészek miatt.
• A feje fölötti magasságban ne dolgozzon a fűrésszel. Ebben az esetben nem tudná kellőképpen uralni az elektromos szerszámot.
• Alkalmas detektorral ellenőrizze, vannak-e rejtett közmű vezetékek a területen, amelyen dolgozni fog, vagy kérjen segítséget a helyi közművektől. Elektromos vezetékek érintése tüzet vagy áramütést okozhat. Gázvezeték sérülése robbanáshoz vezethet. Vízvezeték sérülése anyagi kárt okoz.
• Az elektromos szerszámot tilos álló helyzetben működtetni. A berendezést nem fűrészasztalon történő munkákhoz terveztük.

• Ne használjon nagy sebességű acél (HSS) fürészlapot. Azok könnyen törnek.

• Ne vágjon vele vastartalmú fémeket. A vörösen izzó forgácsok begyújthatják a porelszívó részt.

• A géppel történő munkavégzés során minden esetben stabilan, két kézzel fogja a gépet, és álljon stabil terpeszállásban. Az elektromos szerszám biztonságosabban vezethető, ha két kézzel fogja.
• Rögzítse a munkadarabot. Sokkal biztonságosabb a munkadarabot szorítóeszközzel vagy satuban rögzíteni, mint kézzel.
• Mindig várja meg a gép teljes leállását, mielőtt letenné. A szerszámszár megszorulhat, és az elektromos szerszám feletti uralom elvesztését okozhatja.
• A körfürészek fa vagy fához hasonló anyagok vágására készültek, nem használhatók csiszolóvágó fürészllappal, vasfémek (pl. pálcák, rudak, gerendák stb.) fürészeléséhez. A csiszolásnál keletkező portól beragadnak a mozgó alkatrészek, mint például az alsó védőburkolat. A csiszolóvágásnál keletkező szikráktól pedig megég az alsó védőburkolat, a réslap és egyéb műanyag alkatrészek.
• Csak olyan fürészlapot használjon, amelyen a gépen megadott sebességgel azonos vagy annál magasabb fordulatszám van megadva.
  Csak a kézikönyvünkben megadott müszaki követelményeknek megfelelő és az EN 847-1 szabvány szerint tesztelt és jelöléssel ellátott fürésztárcsákat használjon.

2. AZ ESZKÖZ ADATAI

Rendeltetésszerű használat

A körfűrész faanyagok hosszirányú, keresztirányú és szögben történő vágására alkalmas úgy, hogy az alaplemez stabilan a munkadarabon fekszik. Műanyagok vagy fémek vágása nem megengedett. A beépített fűrészpengével ellátott elektromos szerszám kapacitása megfelelő kemény- és puhafa, valamint forgácslap és farostlemez fűrészeléséhez. A fűrészpenge nem alkalmas tűzifa vágására. Ne használja a fűrészt az útmutatóban leírtaktól eltérő anyagok fűrészelésére.

MÜSZAKI ADATOK

Modellazonosító CS502AC
Feszültség 230-240 V~
Frekvencia 50 Hz
Felvett teljesítmény 1200 W
Üresjárati fordulatszám 5500/perc
Fűrészlap mérete ∅185 x ∅20 x 2,4 mm
Fűrészkapacitás 0° 65 mm
Fűrészkapacitás 45° 43 mm
IP-osztály IP-20
Súly 3,47 kg
Hangnyomásszint LPA 92,8 dB(A) K= 3 dB(A)
Hangteljesítményszint LWA	103,8 dB(A), K=3 dB(A)
Rezgés	3,201 m/s2 K=1,5 m/s2

Rezgésszint

A használati útmutatóban megadott rezgés-kibocsátási értékek mérése az EN62841 sz. szabvány szerinti egységesített eljárással történt; az értékek használhatók gépek összehasonlítására és a munkavégzés közbeni rezgés terhelés előzetes megbecslésére az adott alkalmazási területen.

• Ha az elektromos kéziszerszámot más területen használják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentősen meg-növekedhet.
• Azok az időtartamok, amely alatt a gép üresen jár vagy áll, jelentősen csökkenthetik a tényleges terhelést.

Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.

LEÍRÁS

A szövegbeli számok a 2–3. oldal képeire utalnak.

1. Markolat
2. Főkapcsoló
3. Reteszgomb
4. Tápkábel
5. Segédfogantyú
6. Ferdeszög skála
7. Ferdeszög szorítócsavarja
8. Vágásjelző, 45°

9.Vágásjelző,0°

10.Párhuzamvezetőszorítócsavarja

11.Porelszívócsatlakozó

1. Alsó védőburkolat visszahúzó karja

13.Felsővédőburkolat

14.Alsóvédőburkolat

15.Szorítócsavar

16.Szorítóperem

17.Talplemez

18.Fürészlap

19.Tengelyrögzítő

20 Mélységállítókar

21.Mélységállító beosztás

22.Párhuzamvezető

23.Szénkefecsavar

3. ÖSSZESZERELÉS

A ^g gépet az összeszerelés előtt mindigkapcsolja ki és húzza ki az elektromos vezetékét az aljzatból.

Fürészlap cseréje (A, B ábra)

A f ü r é sz lap felszerel é sé hez viseljen véd ö keszty ü t. A f ü r é sz lap meg érint é se s é r ü l é st eredményezhet.

Csak olyan fürészlapot használjon, amely megfelel a kezelési útmutatóban megadott jellemző adatoknak.

Semmilyen körülmények között ne használjon csiszolókorongot vágóeszközként.

Aflúrészlap cseréjéhez alegmegfelelőbb módszer, ha alvágási mélységet 0 mm-re állítja, alszögben történő vágás szögét pedig 0°-ra. Ezt követően a gépet az oldalára helyezheti, ami így a motor burkolatán és az alaplemezen fog pihenni.

1. Nyomja be és tartsa benyomva attengelyrögzítő (19) gombját.

2. Az óramutató járásával ellentétes irányban elforgatva lazítsa meg a szorítócsavart (15) a mellékelt imbuszkulccsal.

3. Távolítsa el aßszorítócsavart (15) és aßszorítókarimát (16).

4. Húzza vissza az alsó burkolatot (14) a kar (12) használatával, majd távolítsa el a fúrészlapot.

A fürészlap felszerelése

1. Tisztítsa meg a fúrészlapot és az összes összeszerelendő rögzítő alkatrészt.

2. Húzza vissza az alsó burkolatot (14) alíkar (12) használatával, majd szerelje be alífürészlapot. Győződjön meg arról, hogy alífürészlapon található nyíl megegyezik az alsó védőburkolaton (14) található nyíllal.

3. Szerelje fel a szorítópermet (16). Győződjön meg arról, hogy a szorítóperem lapos oldalai megegyeznek a penge tengelyének lapos oldalaival. Győződjön meg arról is, hogy a szorítóperem domború oldala kívülre van szerelve.

4. Nyomja be és tartsa benyomva a ^t tengelyrögzítő (19) gombját.

5. Az óramutató járásával megegyező irányban elforgatva szerelje vissza a szorítócsavart (15) a mellékelt imbuszkulccsal.

A☐párhuzamvezető csatlakoztatása (D ábra)

1. Lazítsa meg a párhuzamvezető szorítócsavarját (10)

2. Szerelje fel a párhuzamvezetőt (22) a talplemezre (17).

3. Állítsa be alkívánt vágási szélességet a párhu-zamvezetőn (22) lévő skála és alltalplemezen (17) lévő vágásjelző segítségével. A 45°-os vágásjelző (8) alfűrészlap helyzetét jelzi al 45°-os vágásokhoz. A 0°-os vágásjelző (9) alfűrészlap helyzetét jelzi a derékszögű vágásokhoz.

4. Húzza meg aßszorítócsavart (10).

4. HASZNÁLAT

A ^g ép be- és kikapcsolása (A, B ábra,)

- A ^g ép beindításához nyomja és tartsa lenyomva a ^r teszgombot (3), majd nyomja le a ^f őkapcsolót (2).

- A gép kikapcsolásához engedje fel a főkapcsolót (2).

Afferdevágási szög beállítása (A, B ábra)

A ^0° -os vágásjelző (9) a ^fúrészlap helyzetét jelzi az egyenes vágásokhoz. A ^45° -os vágásjelző (8) a ^fúrészlap helyzetét jelzi a ^45° -os vágásokhoz.

1. Lazítsa meg alszorítócsavart (7)

2. Állítsa a talplemezt (17) allkívánt pozícióba (0°–45°). A valgás szöge (ferdevágás) a skáláról (6) leolvasható.

3. Húzza meg aßszorítócsavart (7).

A vágási mélység beállítása (C ábra)

1. Lazítsa meg a vágási mélység állítókarját (20).
2. Mozgassa az alaplemezt (17) a kívánt állásba. A fűrészelési mélység a beosztásról olvasható le (21).
3. Húzza meg a vágási mélység állítókarját (20).

Optimális használat

• Szorítóeszközzel vagy satuval rögzítse a munkadarabot, hogy mindkét kezével tudja működtetni a fűrészt.
• Kapcsolja be a fűrészt, majd helyezze az alsó lemezt a munkadarabra.
• Lassan mozgassa a fűrészt az előzetesen megrajzolt vágási vonal irányába, lassan nyomja előre a szerszámot.
• Szorosan nyomja rá az alsó lemezt a munkadarabra, ellenkező esetben a körfűrész vibrálni kezd, és így a fűrészlap könnyebben eltörhet.
• Hagyja, hogy a fürész dolgozzon. Ne terhelje fölösleges nyomással a körfürészt.

5. KARBANTARTÁS

Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet, és húzza ki a hálózati csatlakozódugót.

A gép burkolatát rendszeresen, lehetőleg minden használat után törölje át puha ronggyal. Ügyeljen arra, hogy a szellőzőnyílások portól és piszoktól mentesek legyenek. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Oldószert, benzint, alkoholt, ammóniát stb. ne használjon. Ezek a vegyszerek kárt tesznek a szintetikus részekben.

KÖRNYEZET

A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó gyűjtőpontokon kell leadni.

Csak EU országokban

Elektromos eszközt ne dobjon a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EK európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell ártalmatlanítani.

GARANCIA

A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a termékben ezen időszak alatt bármilyen hiba jelentkezik anyag- és/vagy gyártási hiba miatt, kérjük, forduljon közvetlenül az Ön VONROC kapcsolattartójához.

A szavatosság nem vonatkozik a következő körülmények semelyikére sem:

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen;
• Normál elhasználódás és kopás;
• Az eszközt erőszakosan vagy nem rendeltetésszerűen használták, vagy a karbantartása nem volt megfelelő;
• Nem eredeti pótalkatrészeket használtak.

A garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem léteznek olyan egyéb garanciák (sem kifejezett, sem hallgatólagos garanciák, beleértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak.

A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A forgalmazók javításai kizárólag az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére vonatkoznak.

A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.

1. BEZPEČNOSTNÍ POKYNY

(HU) Kizárólagos felelősségünk tudatában kijelentjük, hogy a termék megfelel az Európai Parlamentnek és a Tanácsnak az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének (VI.8.), valamint a következő szabványoknak és jogszabályoknak:
