MANUAL DE UTILIZARE CS502AC Vonroc

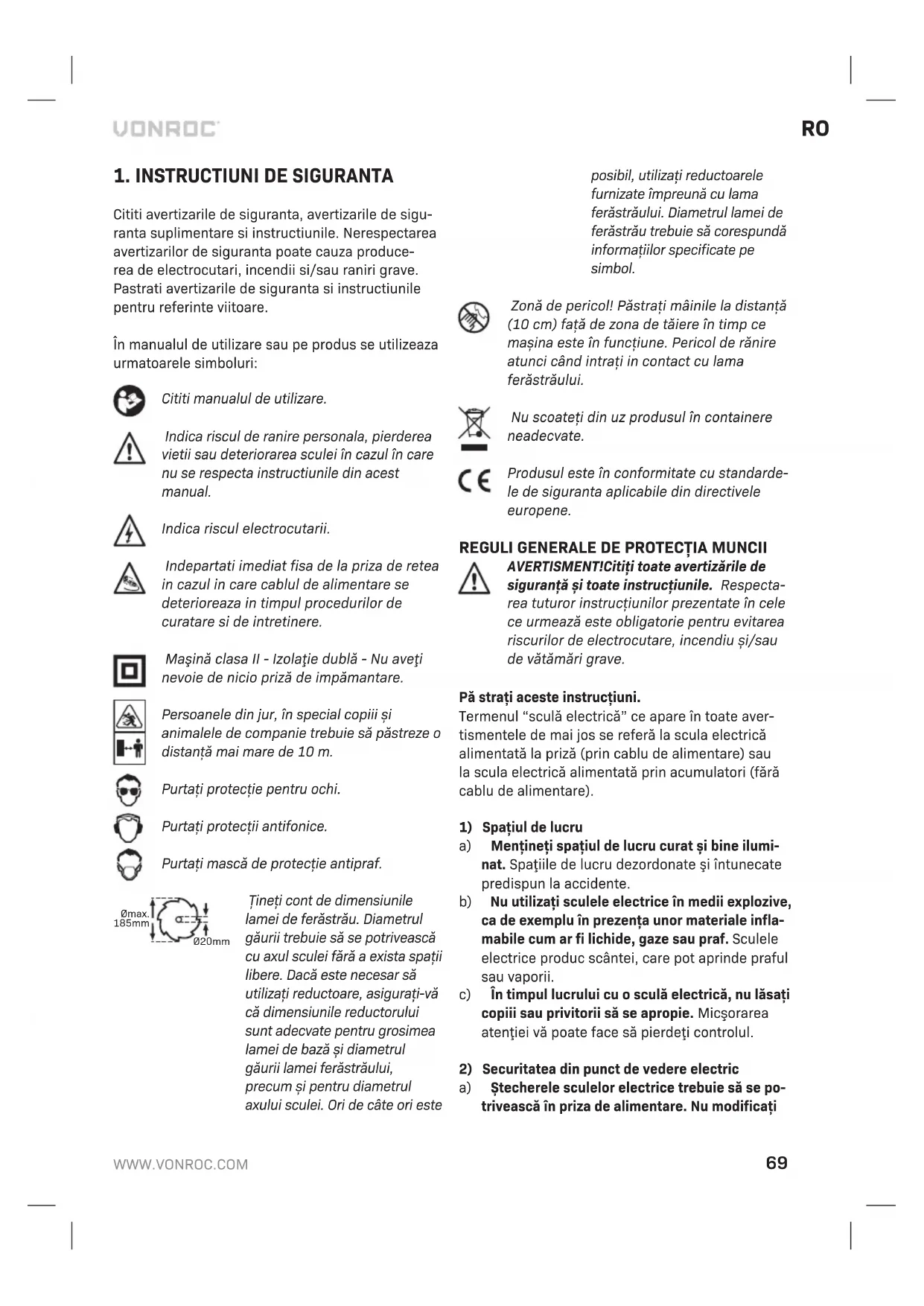

Cititi avertizarile de siguranta, avertizarile de siguranta suplimentare si instructiunile. Nerespectarea avertizarilor de siguranta poate cauza producerea de electrocutari, incendii si/sau raniri grave. Pastrati avertizarile de siguranta si instructiunile pentru referinte viitoare.

În manualul de utilizare sau pe produs se utilizeaza urmatoarele simboluri:

Cititi manualul de utilizare.

Indica riscul de ranire personala, pierderea vietii sau deteriorarea sculei în cazul în care nu se respecta instructiunile din acest manual.

Indica riscul electrocutarii.

Indepartati imediat fisa de la priza de retea in cazul in care cablul de alimentare se deterioreaza in timpul procedurilor de curatare si de intretinere.

Maşină clasa II - Izolație dublă - Nu aveți nevoie de nicio priză de impămantare.

Persoanele din jur, în special copiii și animalele de companie trebuie să păstreze o distanță mai mare de 10 m.

Purtați protectie pentru ochi.

Purtați protectii antifonice.

Purtați mască de protectie antipraf.

Țineți cont de dimensiunile lamei de ferăstrău. Diametrul găurii trebuie să se potrivească cu axul sculei fără a exista spații libere. Dacă este necesar să utilizați reductoare, asigurați-vă că dimensiunile reductorului sunt adecvate pentru grosimea lamei de bază și diametrul găurii lamei ferăstrăului, precum și pentru diametrul axului sculei. Ori de câte ori este

posibil, utilizați reductoarele furnizate împreună cu lama ferăstrăului. Diametrul lamei de ferăstrău trebuie să corespundă informațiilor specificate pe simbol.

Zonă de pericol! Păstrați mâinile la distanță (10 cm) față de zona de tăiere în timp ce mașina este în funcțiune. Pericol de rănire atunci când intrați în contact cu lama ferăstrăului.

Nu scoateți din uz produsul în containere neadecvate.

Produsul este în conformitate cu standardele de siguranta aplicabile din directivele europene.

REGULI GENERALE DE PROTECTIA MUNCII

AVERTISMENT!Citiți toate avertizările de siguranță și toate instrucțiunile. Respectarea tuturor instrucțiunilor prezentate în cele ce urmează este obligatorie pentru evitarea riscurilor de electrocutare, incendiu și/sau de vătămări grave.

Pă strați aceste instrucțiuni.

Termenul “sculă electrică” ce apare în toate aver- tismentele de mai jos se referă la scula electrică alimentată la priză (prin cablu de alimentare) sau la scula electrică alimentată prin accumulatori (fără cablu de alimentare).

1) Spatiul de lucru

a) Mentineți spațiul de lucru curat și bine iluminat. Spațiile de lucru dezordonate și întunecate predispun la accidente.

b) Nu utilizati sculele electrice în medii explozive, ca de exemplu în prezența unor materiale inflamabile cum ar fi lichide, gaze sau praf. Sculele electrice produc scântei, care pot aprinde praful sau vaporii.

c) În timpul lucrului cu o sculă electrică, nu lăsați copiii sau privitorii să se apropie. Micșorarea atenției vă poate face să pierdeți controlul.

2) Securitatea din punct de vedere electric

a) Ștecherele sculelor electrice trebuie să se potrivească în priza de alimentare. Nu modificati

ștecherul niciodată și în nici un fel. Nu folosiți ștechere de adaptare pentru sculele electrice cu legare la pământ (împământate). Ștecherele nemodificate și prizele de alimentare corespun- zătoare vor reduce riscul de electrocutare.

b) Evitați contactul corporal cu suprafețele împământate, cum ar fi conducte, radiatoare, plite sau frigidere. Există un risc sporit de electrocutare în cazul în care corpul dumneavoastră este legat la pământ.
c) Nu expuneți sculele electrice la ploaie sau la umezeală. În urma intrării apei într-o sculă electrică va crește riscul de electrocutare.
d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru transportul, tragerea sau scoaterea din priză a sculei electrice. Țineți cablul de alimentare departe de sursele de căldură, petrol, vârfuri ascuțite sau de piese în mișcare. Cablurile de alimentare deteriorate sau încâlcite duc la creșterea riscului de electrocutare.
e) Atunci când folosiți o sculă electrică în exterior, utilizați un prelungitor corespunzător lucrului în exterior. Utilizarea unui prelungitor corespunzător lucrului în exterior reduce riscul de electrocutare.
f) în cazul în care operarea unei unelte electrice într-un spațiu cu umiditate nu poate fi evitată, utilizati o alimentare cu dispozitiv de protecție la curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul electrocutării.

3) Securitateapersonal

a) Atunci când folosiți o sculă electrică fiți concentrat, fiți atent la ceea ce faceți și acționați conform bunului simț. Nu folosiți o sculă electrică atunci când sunteți sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la vătămări personale grave.
b) Utilizați echipamentul de protecție corporală. Folosiți întotdeauna ochelari de protecție.

Folosirea echipamentelor de protecție conform condițiilor de lucru, ca de exemplu măști de praf, încălțăminte de protecție anti-alunecare, căști de protecție sau antifoane va reduce vătă-mările personale.

c) Evitați pornirea accidentală. Înainte de a introduce scula electrică în priza de alimentare, asigurațivă că aveți comutatorul de acționare în poziția oPRiT (off). Transportarea uneltelor

electrice ținând degetul pe întrerupător sau alimentarea cu tensiune a uneltelor electrice ce au întrerupătorul în poziția pornit înlesnesc producerea.

d) Înainte de a pune în funcțiune scula electrică, îndepărtați toate penele sau cheile de reglare. O cheie sau o pană care au fost lăsate atașate de o parte rotativă a sculei electrice poate duce la vătămări personale.
e) Nu vă întindeți pentru a ajunge la punctul de lucru. Mențineți permanent un contact ferm al piciorului și un echilibru stabil. În acest fel pu- teți controla mai bine scula electrică în situații neprevăzute.
f) Îmbrăcați-vă în mod adecvat. Nu purtați haine largi sau bijuterii. Părul, hainele și mănușile trebuie menținute departe de părțile în mișcare. Hainele largi, părul și bijuteriile pot fi agătate și prinse de părțile în mișcare.
g) Dacă dispozitivele sunt construite pentru a fi conectate la echipamente de extragere și colectare a prafului, asigurați-vă că aceste echipamente sunt conectate și funcționează corect. Folosirea unor astfel de echipamente poate reduce pericolele legate de praf.
h) Nu lăsați ca obișnuintă obținută prin utilizarea frecventă a uneltelor să vă permită să deveniți impasibil și să ignorați principiile de siguranță în utilizarea uneltelor. O acțiune neglijentă poate provoca accidente grave într-o fracțiune de secundă.

4) Utilizarea și întreținerea sculei electrice

a) Nu forțați scula electrică. Folosiți scula electrică adecvată operațiunii care trebuie efectuată. O sculă electrică adecvată își va efectua mai bine și mai în siguranță sarcina deoarece este folosi-tă la parametrii pentru care a fost proiectată.
b) Nu folosiți scula electrică în cazul în care comutatorul de acționare nu realizează pornirea și oprirea acesteia. Orice sculă electrică ce nu poate fi comandată cu ajutorul comutatorului de acționare este periculoasă și trebuie reparată.
c) Înainte de a efectua orice fel de reglaje, schimbări ale accesoriiilor sau pe perioada depozitării sculelor electrice deconectați ștecherul de la sursa de energie electrică. Astfel de măsuri preventive reduc riscul de pornire accidentală a sculei electrice.
d) Nu depozitați sculele electrice neutilizate la îndemâna copiilor și nu permiteți persoanelor

care nu sunt familiare cu sculele electrice sau cu prezentele instrucțiuni să le utilizeze. Sculele electrice sunt periculoase atunci când sunt utilizate de către persoane neinstruite.

e) Întrețineți sculele electrice. Verificați alinierea sau prinderea părților în mișcare, verificați componentele sculei pentru a vă asigura că nu sunt sparte și, de asemenea, verificați orice alte situații care ar putea afecta funcționarea sculei electrice. Dacă scula electrică se defectează, reparați-o înainte de a o refolosi. Sculele electrice întreținute necorespunzător duc la producerea multor accidente.
f) Mentineți sculele așchietoare ascuțite și curate. Sculele așchietoare întreținute corespunzător, având muchiile tăietoare ascuțite, se întepenesc mai greu și sunt mai ușor de controlat.
g) Utilizați sculele electrice, accesoriiile și burghiele etc., în conformitate cu prezentele instrucțiuni și în mod corespunzător tipului de sculă electrică utilizat, ținând seama de condițiile de lucru și de sarcina care trebuie efectuată. Utilizarea unor scule electrice pentru operații diferite de cele pentru care acestea au fost proiectate poate duce la situații periculoase.
h) Tineți mânerele și suprafețele de prindere uscate, curate și lipsite de ulei și unsoare. Mânere și suprafețele de prindere alunecoase nu permit manipularea și controlul uneltei în de siguranță în situații neașteptate.
5) Utilizarea și întreținerea uneltei cu accumulator a) Încărcați din nou numai cu încărcătorul specifi- cat de producătorul. Încărcătorul potrivit cu un tip de accumulator poate crea riscul incendiului dacă este utilizat cu un alt accumulator.
b) Folosiți instrumentele electrice numai cu acumulatoare proiectate specific. Utilizarea oricăror alte acumulatoare pot crea riscul accidentului personal și al incendiului.
c) În timp ce accumulatorul nu este utilizat, feriți-l de alte obiecte metalice cum ar fi cleme de birou, monede, chei, cuie, şuruburi ori alte obiecte metalice mărunte care ar putea crea conexiunea de la un terminal până la celălalt. Scurtcircuitarea terminalelor baterii poate cauza arsuri sau incendiu.
d) Ca urmare a folosirii necorespunzătoare, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental, clătiți cu apă. Dacă lichidul intră în contact cu

ochi, pe lângă măsurile amintite consultați și un medic. Lichidul care se scurge din acumulator poate provoca iritarea pielii sau arsuri.

e) Nu folosiți un accumulator sau o unealtă care este deteriorată sau modificată. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care rezultă în foc, explozie sau risc de rănire.
f) Nu expuneți acumulatorul sau unealta la foc sau temperatură excesivă. Expunerea la foc sau temperaturi de peste 130 °C poate provoca explozie. OBSERVATIE Temperatura „130 °C” poate fi înlocuită cu temperatura „265 °F”.
g) Respectați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta în afara intervalul de temperatură specificat în instrucțiuni. Încărcarea necorespunzătoare sau la temperaturi în afara domeniului specificat poate deteriora acumulatorul și poate crește riscul de incendiu.

6)Service

a) Prevedeți repararea uneltei de lucru de către o persoană calificată, folosind exclusiv piese de schimb identice. Astfel, vă asigurați că este păstrată siguranța uneltei electrice.
b) Niciodată nu servisați acumulatorii deteriorați. Servisarea acumulatorilor ar trebui să fie efectuată numai de către producător sau furnizorii autorizați de service.

AVERTIZĂRI DE SIGURANTĂ PENTRU FERĂSTRAIELE CIRCULARE

Metode de tăiere

• Avertisment: Tineți mâinile la distanță de zona de tăiere și de lamă. Tineți cealaltă mână pe mânerul auxiliar sau pe carcasa motorului. Dacă tineți ferăstrăul cu ambele mâini, acestea nu pot fi secționate de lamă.
• Nu vă aplecați sub piesa de prelucrat. Dispozitivul de protecție nu vă poate proteja de lama de sub piesa de prelucrat.
• Ajustați adâncimea de tăiere până la grosimea piese de prelucrat. Sub piesa de prelucrat trebuie să fie vizibil mai puțin de un dinte întreg de lamă.

• Nu tineți niciodată piesa care este tăiată în mână sau pe picior. Fixați piesa de prelucrat pe o platformă stabilă. Este important să asigurați lucrul în mod adecvat pentru minimizarea expunerii fizice, gripării lamei sau pierderii controlului.

• Tineți unealta electrică numai de suprafețele izolate pentru prindere atunci când efectuați o operație în care scula de tăiere pot atinge cabluri ascunse. Contactul cu un cablu „sub tensiune” va cauza și tensiunea părților metalice expuse ale sculei electrice, ceea ce poate provoca electrocutarea operatorului.

• Când spintecati, utilizați întotdeauna o riglă de ghidare sau un dispozitiv lineal. Aceasta îmbunătățește precizia tăieturii și reduce riscul de gripare a lamei.
• Utilizați întotdeauna lame cu dimensiunea și forma orificiilor axului corecte (de diamant sau rotunde). Lamele care nu se potrivesc cu ferăstrăul funcționează excentric, cauzând pierderea controlului.
• Nu utilizati niciodată șuruburi și șaibe de lamă deteriorate sau neadecvate. Șurubul și șaibele lamei au fost proiectate special pentru ferăstrăul dvs., pentru o performanță optimă și siguranța de funcționare.

Cauzele reculului și avertizări asociate acestuia

• Reculul este o reacție bruscă la lama de ferăstrău ciupită, gripată sau nealiniată, cauzând ridicarea și ieșirea din piesa de prelucrat către operator a ferăstrăului necontrolat;
• Când lama este ciupită sau gripată de închiderea tăieturii, lama se oprește și reacția motorului împinge unitatea rapid înapoi către operator;
• Dacă lama se răsucește sau devine nealiniată în tăietură, dinții de pe marginea din spate a lamei se pot înfige în suprafața superioară a lemnului, cauzând ieșirea lamei din tăietură și saltul înapoi către operator.
• Reculul este rezultatul utilizării incorecte a ferăstrăului și/sau al procedurilor sau al condițiilor incorecte de funcționare, care pot fi evitate urmând măsurile de precauție adecvate, după cum este indicat mai jos.
• Tineți ferăstrăul ferm cu ambele mâini și poziționați-vă brațele pentru a rezista forțelor de recul. Poziționați-vă corpul de o parte sau alta a lamei. nu în aceeași linie cu aceasta. Reculul poate cauza saltul înapoi al ferăstrăului, dar dar forțele de recul pot fi controlate de operator, dacă sunt luate măsurile de precauție adecvate.
• Când lama este gripată, sau când întrerupeți tăierea din orice motiv, eliberați declanșatorul și mențineți ferăstrăul nemișcat în material până la oprirea completă a lamei. Nu încercați

niciodată să scoateți ferăstrăul din piesă sau să-l trageți înapoi în timp ce lama este în mișcare, deoarece se poate produce recul. Investigați și luați măsurile de corecție pentru eliminarea cauzei gripării lamei.

• Când reporniți ferăstrăul în piesa de prelucrat, centrați lama în tăietură și verificați dacă dinții lamei nu sunt angrenați în material. Daă lama de ferăstrău se gripează, poate ieși sau produce recul din piesa de prelucrat la repornirea ferăstrăului.
• Sprijiniți panourile mari pentru minimizarea riscului de ciupire a lamei și recul. Piesele mari se pot încovoia sub propria greutate. Trebuie amplasate suporturi sub panou pe ambele părți, lângă linia de tăiere și lângă marginea panoului.
• Nu utilizați lame tocite sau deteriorate. Lamele neascuțite sau amplasate incorect produc tăieturi înguste, cauzând o frecare excesivă, griparea lamei și recul.
• Manetele de blocare a adâncimii lamei și de reglare a înclinației trebuie strânse și fixate înainte de tăiere. Dacă reglarea înclinației se modifică în timpul tăierii, aceasta poate cauza gripare și recul.
• Procedați cu mare atenție când efectuați o tăietură în pereți existenți sau în zone fără vizi-bilitate. Lama care pătrunde poate tăia obiecte care pot cauza recul.

Funcția dispozitivului de protectie inferior

• Verificați dacă dispozitivul de protecție inferior este închis înainte de fiecare utilizare. Nu acționați ferăstrăul dacă dispozitivul de protecție inferior nu se mișcă liber și nu se închide instantaneu. Nu fixați sau strângeți niciodată dispozitivul de protecție inferior în poziția deschis. Dacă ferăstrăul este scăpat accidental, dispozitivul de protecție inferior se poate îndoi. Ridicați dispozitivul de protecție inferior cu mânerul retractabil și asigurați-vă că se mișcă liber și nu atinge lama sau altă piesă, în niciun unghi și la nicio adâncime de tăiere.
• Verificați funcționarea arcului dispozitivului de protecție inferior. Dacă dispozitivul de protecție și arcul nu funcționează corect, acestea trebuie depanate înainte de utilizare. Dispozitivul de protecție inferior poate funcționa lent datorită pieselor deteriorate, depunerilor lipicioase sau acumulării rămășitelor.
• Dispozitivul de protectie inferior trebuie retrac-

tat manual numai pentru tăieturi speciale, cum sunt „tăieturile transversale” și „tăieturile combinate”. Ridicați dispozitivul de protecție inferior de mânerul retractabil, iar imediat ce lama pătrunde în material, dispozitivul de protecție inferior trebuie eliberat. Pentru toate celelalte tipuri de tăiere, dispozitivul de protecție inferior trebuie acționat automat.

- Asigurați-vă întotdeauna că dispozitivul de protectie inferior acoperă lama înainte de așezarea ferăstrăului pe masă sau podea. Lama neprotejată, cu mers din inerție va cauza mersul înapoi al ferăstrăului, tăind orice întâlnește în cale. Fiți conștient de timpul necesar lamei pentru oprire după eliberarea întrerupătorului.

AVERTIZĂRI DE SIGURANTĂ SUPLIMENTARE

• Nu introduceti mâna în ejectorul de aşchii. Aces-tea ar putea fi rănite din cauza rotirii pieselor.
• Nu lucrați cu ferăstrăul suspendat deasupra capului. În acest mod nu aveți un control suficient asupra sculei electrice.
• Utilizați detectoare adecvate pentru a determina dacă liniile de utilități sunt ascunse în zona de lucru sau pentru a solicita asistență companiei locale de utilități. Contactul cu liniile electrice poate duce la incendii și șocuri elec-trice. Deteriorarea unei conducte de gaz poate duce la explozie. Penetrarea unei linii de apă provoacă daune materiale.

- Nu operați unealta electrică în repaus. Nu este proiectat pentru operarea cu o masă de ferăs-trău.

- Nu utilizati lame de ferăstrău din oțel de mare viteză (HSS). Astfel de lame de ferăstrău se pot rupe cu usurintă.

- Nu tăiați cu ferăstrăul metale feroase. Scânteile pot aprinde praful aspirat.

- Atunci când lucrați cu mașina, țineți-o ferm cu ambele mâini și asigurați-vă o poziție sigură. Scula electrică este mai bine manevrată cu ambele mâini.

Fixați piesa de prelucrat. O piesă de prelucrat prinsă în dispositive de prindere sau într-o menghină este fixată mai sigur decât cu mâinile.

- Intotdeauna așteptați până când mașina s-a oprit complet înainte de a o așeza jos. Insertția sculei se poate bloca și poate duce la pierderea controlului asupra uneltei electrice.

- Ferăstraiele circulare sunt destinate tăierii lemnului sau a produselor asemănătoare lemnului,

nu pot fi utilizate cu discuri de tăiere abrazive pentru tăierea materialelor feroase precum bare, tije, stifturi etc. Praful abraziv determină blocarea pieselor mobile, cum ar fi dispozitivul de protecție inferior. Scânteile generate de tăierea abrazivă vor arde dispozitivul de protecție inferior, inserția și alte piese din plastic.

• Utilizați numai lame de ferăstrău marcate cu o viteză egală sau mai mare decât viteza marcată pe sculă.
• Utilizați numai lame pentru ferăstrău care corespund specificațiilor din acest manual de utilizare și care au fost testate și marcate în conformitate cu EN 847-1.

2. INFORMAȚII CU PRIVIRE LA MAȘINĂ

Acest ferăstrău circular este destinat tăierii longitudinale, transversale și oblice în lemn, păstrând în același timp placa de bază sprijinită ferm pe piesa de prelucrat. Tăierea materialelor plastice sau a metalelor nu este permisă. Unealta electrică cu lama de ferăstrău montată este proiectată cu o capacitate suficientă pentru tăierea lemnului de esență tare și a lemnului de esență moale, precum și a plăcilor de pal și de MDF. Lama de ferăstrău nu este concepută pentru tăierea lemnului de foc. Nu folosiți ferăstrăul pentru a tăia alte materiale decât cele specificate în manual.

Nr. model CS502AC
Voltajul 230-240 V~
Frecvența 50 Hz
Puterea absorbită 1200 W
Turațiile la mers în gol 5500/min
Dimensiunile pânzei de ferăstrău	185x 20x2.4mm
Capacitate de tăiere 0° 65mm
Capacitate de tăiere 45° 43mm
IP Clasa IP20
Greutatea 3.47 kg
Nivelul presiunii sonore LPA 92.8 dB(A), K=3dB(A)
Nivelul puterii sonore LWA	103.8 dB(A), K=3dB(A)
Vibrație	3.201 m/s2 K=1.5 m/s2

Nivelul vibratiilor

Nivelul emisiilor de vibrații menționat în acest manual de instrucțiuni a fost măsurat în conformitate cu un test standardizat precizat în EN 62841; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci cand folosiți scula pentru aplicațiile menționate:

• utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost intreținute, poate crește semnificativ nivelul de expunere;
• momentele in care scula este oprită sau cand funcționează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere.

Protejati-vă impotriva efectelor vibrațiilor prin intreținerea sculei și a accesoriiilor sale, păstrand mainile calde și organizand procesele de lucru.

DESCRIERE

Numerele din text se refera la diagramele de la paginile 2-3.

1.Mâner
2. Comutatorpornire/oprire
3. Butonblocare
4. Cablu de alimentare
5. Mânerauxiliar
6. Indicator pentru unghi încinat
7. Şurub de prindere pentru unghi înclinat
8. Marcaj de tăiere, 45°
9. Marcaj de tăiere, 0°
10. Šurub de prindere pentru ghidaj paralel
11. Port de extragere a prafului
12. Mâner pentru retragerea dispozitivului inferior de protecție
13. Dispozitiv de protectie superior
14. Dispozitiv de protectie inferior
15. Şurub de prindere
16. Flanşă de prindere
17. Placă de bază
18. Pânza de ferăstrău
19.Blocareax
20. Mâner pentru reglarea adâncimii
21. Indicator pentru reglarea adâncimii
22.Ghidajparalel
23. Şurubul de peria de carbon

3.ASAMBLARE

Înainte de asamblare, opriți alimentarea electrică a mașinii și deconectați fișa cablului de alimentare de la priza de rețea.

Înlocuirea lamei de ferăstrău (Fig. A, B)

La montarea lamei de ferăstrău, purtați mânuși de protectie. Pericol de rănire atunci când atingeți lama ferăstrăului.

Utilizați numai lame care corespund datelor caracteristice din instrucțiunile de operare.

În niciun caz nu folosiți discuri de şlefuit pe post de instrument de tăiere.

Pentru înlocuirea lamei ferăstrăului, cel mai bine este să setați adâncimea la 0 mm și să setați unghiul înclinat la 0 °. Ulterior, mașina poate fi așezată lateral, sprijinindu-se pe carcasa motorului și pe placa de bază.

Îndepărtarea lamei de ferăstrău

1. Tineți apăsat pe butonul de blocare a axului (19).
2. Slăbiți şurubul de prindere (15) folosind cheia hexagonală furnizată, rotind în sens antiorar.
3. Scoateți şurubul de prindere (15) și flança de prindere (16).
4. Retrageti dispozitivul de protecție inferior (14) folosind mânerul (12) și scoateți lama ferăstrăului.

Montarea lamei de ferăstrău

1. Curățați lama ferăstrăului și toate piesele de prindere care urmează să fie asamblate.
2. Retrageți dispozitivul de protecție inferior (14) folosind mânerul (12) și montați lama ferăstrăului. Asigurați-vă că săgeata de pe lama ferăstrăului corespunde cu săgeata de pe protecția inferior (14).
3. Montați flanșa de prindere (16). Asigurați-vă că laturile plate ale flanșei de prindere corespund cu laturile plate ale axului lamei. De asemenea, asigurați-vă că partea convexă a flanșei de prindere este montată la exterior.
4. Tineți apăsat pe butonul de blocare a axului (19).
5. Montați şurubul de prindere (15) folosind cheia hexagonală furnizată, rotind în sens orar.

Ataşarea ghidajului paralel (Fig. D)

1. Slăbiți şurubul de prindere pentru ghidajul paralel (10).
2. Montați ghidajul paralel (22) pe placa de bază (17).
3. Setați lățimea de tăiere dorită folosind indicatorul de pe ghidajul paralel (22) și marcajul de tăiere de pe placa de bază (17). Marcajul de tăiere 45° (8) indică poziția lamei de ferăstrău pentru tăieturile în unghi de 45°. Marcajul de tăiere 0° (9) indică poziția lamei de ferăstrău pentru tăieturile în unghi drept.
4. Strângeti şurubul de prindere (10).

4.ÎNAINTE

Pornirea/oprirea maşinii (Fig. A,B)

• Pentru a porni aparatul, apăsați și mențineți apăsat butonul de blocare (3) și apăsați butonul de pornire/oprire (2).
• Pentru a opri mașina, eliberați comutatorul de pornire/oprire (2).

Reglarea unghiului înclinat (Fig. A, B)

Marcajul de tăiere 0° (9) indică poziția lamei de ferăstrău pentru tăieturile drepte. Marcajul de tăiere 45° (8) indică poziția lamei de ferăstrău pentru tăieturile la 45°.

1. Slăbiți şurubul de prindere (7).
2. Reglați placa de bază (17) în poziția dorită (0°-45°). Unghiul de tăiere (înclinația) poate fi citit pe indicator (6).
3. Strângeti şurubul de prindere (7).

Reglarea adâncimii de tăiere (Fig. C)

1. Slăbiți mâner pentru reglarea adâncimii (20).
2. Mutati placa de bază (17) în poziția dorită. Adâncimea de tăiere poate fi citită pe indicator (21).
3. Strângeti mâner pentru reglarea adâncimii (20).

Utilizare optimă

• Tineți piesa folosind cleme sau menghină pentru a avea ambele mâini libere pentru a acționa ferăstrăul.
• Porniți ferăstrăul și așezați placa inferioară pe piesa de prelucrat.

• Deplasați încet ferăstrăul spre linia de tăiere trasată anterior și împingeți încet unealta spre înainte.

• Apăsați cu fermitate placa de jos pe piesa de prelucrat, în caz contrar ferăstrăul circular poate începe să vibreze, provocând ruperea lamei mai ușor.

• Lăsați ferăstrăul să execute operația. Nu aplicati presiune nejustificată pe ferăstrăul circular.

5. ÎNTRETINERE

Înainte de curățare și întreținere, opriți alimentarea electrică a mașinii și deconectați fișa cablului de alimentare de la priza de rețea.

Curățați regulat carcasa cu o cârpă moale, de preferat după fiecare utilizare. Curățați fantele de aerisire de praf și murdărie. Îndepărtați murdăria persistentă cu o cârpă moale înmuiată în clăbuci de săpun. Nu folosiți solventi precum benzină, alcool, amoniac, etc. Astfel de substanțe chimice vor deteriora componentele sintetice.

MEDIU ÎNCONJURĂTOR

Aparatele electrice sau electronice deteriorate si/sau defecte trebuie colectate în locurile de reciclare corespunzatoare.

Numai pentru tarile din CE

Nu aruncati echipamentele actionate electric împreuna cu gunoiul menajer. Conform Indicatiei europene 2012/19/EU pentru echipamente electrice si electronice uzate si a implementarii sale la nivel national, echipamentele actionate electric scoase din uz trebuie colectate separat si evacuate într-o maniera ecologica.

GARANTIE

Produsele VONROC sunt realizate la cele mai inalte standarde de calitate și sunt garantate in privința materialelor și a manoperei pentru intreaga perioadă de utilizare in garanție, incepand cu data achiziției. In cazul in care produsul se defectează in timpul perioadei de utilizare, contactați direct VONROC.

Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modificările care realizate sau care s-au incercat a fi efectuate de centre de service neautorizate.
• Uzura in condiții normale.
• Unealta care a fost abuzată, utilizată intr-un mod neglijent sau intreținută în mod inadecvat.
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzand garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. In nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de representant trebuie să fie limitate la reparațiile sau la inlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.

1. INSTRUÇÕES DE SEGURANÇA

(RO) Declarăm prin aceasta cu răspunderea deplină că produsul acesta este în conformitate cu următoarele standarde sau directive: este în conformitate cu Directiva 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 cu privire la interzicerea utilizării anumitor substanțe periculoase la echipamentele electrice și electronice.
