MANUAL DE UTILIZADOR Power XQuattrocharger 4A EINHELL

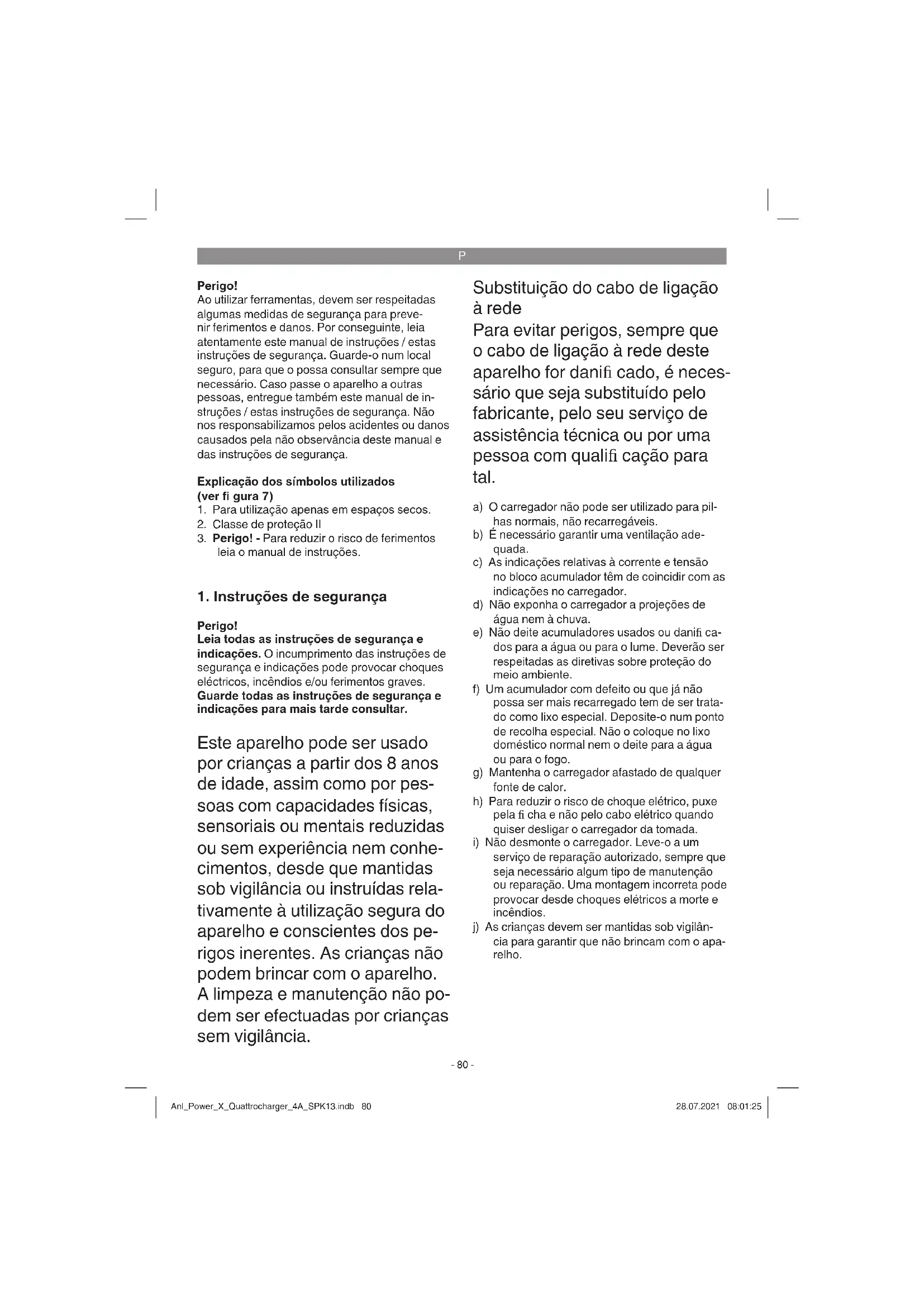

Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para prevenir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de instruções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

Explicação dos símbolos utilizados (ver fi gura 7)

1. Para utilização apenas em espaços secos.
2. Classe de proteção II
3. Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções.

1. Instruções de segurança

Perigo!

Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves.

Guarde todas as instruções de segurança e indicações para mais tarde consultar.

Este aparelho pode ser usado por crianças a partir dos 8 anos de idade, assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência nem conhecimentos, desde que mantidas sob vigilância ou instruídas relativamente à utilização segura do aparelho e conscientes dos perigos inerentes. As crianças não podem brincar com o aparelho. A limpeza e manutenção não podem ser efectuadas por crianças sem vigilância.

Substituição do cabo de ligação à rede

Para evitar perigos, sempre que o cabo de ligação à rede deste aparelho for danifi cado, é necessário que seja substituído pelo fabricante, pelo seu serviço de assistência técnica ou por uma pessoa com qualifi cação para tal.

a) O carregador não pode ser utilizado para pilhas normais, não recarregáveis.
b) É necessário garantir uma ventilação adeguada.
c) As indicações relativas à corrente e tensão no bloco acumulador têm de coincidir com as indicações no carregador.
d) Não exponha o carregador a projeções de água nem à chuva.
e) Não deite acumuladores usados ou danifi ca-dos para a água ou para o lume. Deverão ser respeitadas as diretivas sobre proteção do meio ambiente.
f) Um acumulador com defeito ou que já não possa ser mais recarregado tem de ser tratado como lixo especial. Deposite-o num ponto de recolha especial. Não o coloque no lixo doméstico normal nem o deite para a água ou para o fogo.
g) Mantenha o carregador afastado de qualquer fonte de calor.
h) Para reduzir o risco de choque elétrico, puxe pela fi cha e não pelo cabo elétrico quando quiser desligar o carregador da tomada.
i) Não desmonte o carregador. Leve-o a um serviço de reparação autorizado, sempre que seja necessário algum tipo de manutenção ou reparação. Uma montagem incorreta pode provocar desde choques elétricos a morte e incêndios.
j) As crianças devem ser mantidas sob vigilância para garantir que não brincam com o aparelho.

P

2. Descrição do aparelho (fi gura 1)

1. Carregador
2. Cabo elétrico

3. Dados técnicos

Carregador

Entrada .....220-240V\~50-60Hz, 195 W

Saída 1 18 V d.c., 4A

Saída 2 ...... 18 V d.c., 4A

Saída 3 18 V d.c., 4A

Saída 4 18 V d.c., 4A

Atenção!

O carregador só pode ser utilizado para baterias de lítio da série Power-X-Change!

Power-X-Change

• 18 V, 1,5 Ah, 5 células de lítio
• 18 V, 2,0 Ah, 5 células de lítio
• 18 V, 2,5 Ah, 5 células de lítio
• 18 V, 3,0 Ah, 10 células de lítio
• 18 V, 4,0 Ah, 10 células de lítio

Power X-Change Plus

• 18 V, 2,6 Ah, 5 células de lítio
• 18 V, 3,0 Ah, 5 células de lítio
• 18 V, 5,2 Ah, 10 células de lítio
• 18 V, 4-6 Ah, 10 células de lítio

4. Operação

4.1 Carregar as baterias (fi gura 2)

Com o carregador é possível carregar no máximo quatro baterias. Com o carregamento independente pode carregar baterias diferentes (p. ex.: 2,0 Ah; 4,0 Ah; 3,0 Ah e 5,2 Ah) com o tempo de carregamento indicado no carregador. Mas só podem ser carregadas no máximo duas baterias em simultâneo, de cada vez.

1. Retire o pack de acumuladores (a) do aparelho, premindo, para tal, o botão de engate (b).
2. Verifi que se a tensão de rede indicada na pla- ca de características corresponde à tensão de rede existente. Ligue a fi cha de alimen-tação do carregador (1) à tomada. Os LEDs verde começam a piscar.

3. Insira o(s) acumulador(es) (a) no carregador (1).

4. No ponto 7 „Visor do carregador“, encontra uma tabela com os signifi cados da indicação LED no carregador.

Se o acumulador não carregar, verifi que
• se existe tensão de rede na tomada
- se existe um contacto correto nos contactos de carregamento do carregador.

Se mesmo assim não conseguir proceder ao carregamento do acumulador, pedimos-lhe que envie

para o nosso serviço de assistência técnica.

Para o envio correto, contacte o nosso serviço de assistência técnica ou o ponto de venda onde adquiriu o aparelho.

Ao enviar ou eliminar baterias ou o aparelho sem fio, certifique-se de que estes são embalados individualmente em sacos de plástico para evitar curto-circuitos e incêndios!

Tendo em vista uma longa vida útil do pack de baterias, deve providenciar o seu recarregamento atempado. Isto é absolutamente necessário se verifi car que a capacidade do aparelho está a diminuir. Nunca deixe o pack de baterias descarregar-se completamente. Esta situação poderia provocar uma avaria no pack de baterias!

4.2 Carregar 4 baterias (fi gura 3)

Se estiverem encaixadas quatro baterias, serão de cada vez apenas carregadas as duas baterias de lados opostos (em paralelo ou na diagonal). Ver fi gura 3.

O par a carregar primeiro é indicado pelos LEDs amarelos e depende da sequência do encaixe.

Se o LED amarelo piscar, a bateria / o par de baterias é carregada(o) de acordo com os LEDs vermelhos e verdes no ponto 7 „Visor do carregador“.

P

4.3 Carregar 2 baterias em simultâneo (fi guras 4-6)

Se for apenas necessário carregar 2 baterias em simultâneo, tal só é possível se houver uma bateria de cada lado, como ilustrado nas fi guras 4, 5 e 6. Ou seja, na diagonal ou de lados opostos.

Caso ambas as baterias sejam encaixadas lado a lado de um dos lados, será primeiro carregada uma e depois a outra. Para tal, tenha atenção aos LEDs amarelos (ver 4.2)

5. Limpeza, manutenção

Retire a fi cha de alimentação da tomada antes de qualquer trabalho de limpeza.

O aparelho não pode ser armazenado em ambientes húmidos ou em locais com gases corrosivos, mas sim num local seco, fora do alcance das crianças.

5.1 Limpeza

Mantenha a superfície do aparelho limpa, utilizando para o feito apenas um pano seco.

5.2 Manutenção

No interior do aparelho, não existem quaisquer peças que necessitem de manutenção.

O aparelho não pode ser desmontado. Se o aparelho estiver danifi cado, dirija-se ao fornecedor ou ao fabricante.

6. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respetivos acessórios são de diferentes materiais, como p. ex. o metal e o plástico. Os componentes que não estiverem em condições devem ser alvo de tratamento de lixo especial. Informe-se junto das lojas da especialidade ou junto da sua administração autárquica!

Só para países da UE

Não deite as ferramentas eléctricas para o lixo doméstico!

Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e eletrónicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.

Alternativa de reciclagem relativa à solicitação de devolução:

O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da Einhell Germany AG.

Reservado o direito a alterações técnicas

1. Visor do carregador

Estado do visor			Signifi cado e medida a adotar
LED amarelo	LED vermelho	LED verde
	Desligado A	piscar OperacionalidadeO carregador está ligado à rede e encontra-se operacional; o acumulador não está no carregador
	Ligado Desligado CarregamentoO carregador carrega o acumulador no modo de carregamento rápido. Os tempos de carregamento correspondentes encontram-se diretamente no carregador.Nota! Os tempos de carregamento reais podem diferir dos tempos de carregamento indicados em função da carga de acumulador disponível.
	Desligado Ligado O acumulador está carregado e está operacional.De seguida, é comutado para um carregamento parcial até estar totalmente carregado.Para tal, deixe o acumulador aprox. mais 15 min. no carregador.Medida a adotar:Remova o acumulador do carregador. Desligue o carregador da rede.
	A piscar Desligado Carregamento condicionadoO carregador encontra-se no modo de carregamento moderado.Aqui, por motivos de segurança, o acumulador é carregado mais lentamente, precisando de mais tempo até estar carregado. Tal pode dever-se às seguintes causas:- O acumulador passou muito tempo sem ser carregado.- A temperatura do acumulador não se encontra na faixa ideal.Medida a adotar:Aguarde até o carregamento estar concluído; o acumulador pode, no entanto, continuar a ser carregado.
	A piscar A piscar Falha		Já não é possível efetuar o carregamento. O acumulador tem um defeito.Medida a adotar:Um acumulador com defeito não deve voltar a ser carregado.Remova o acumulador do carregador.
	Ligado Ligado Temperatura anómalaO acumulador está demasiado quente (p. ex. radiação solar direta) ou demasiado frio (abaixo dos 0^ )Medida a adotar:Retire o acumulador e guarde-o 1 dia à temperatura ambiente (a aprox. 20^ ).
A piscar Se o	LED amarelo	piscar, a bateria / o par de baterias está na fi la de espera.
Ligado Se o	LED amarelo	piscar, a bateria / o par de baterias é carregada(o) de acordo com os LEDs vermelhos e verdes no ponto 7 „Visor do carregador“.

P

Certifi cado de garantia

os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso serviço de assistência técnica na morada indicada no presente certificado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pessoas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as deficiências num novo aparelho adquirido do fabricante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profissional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma instalação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes.

- Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas).

- Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

1. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

2. Para activar a garantia, denuncie o aparelho defeituoso em: www.Einhell-Service.com. Tenha à disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado.

Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.

Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções.
