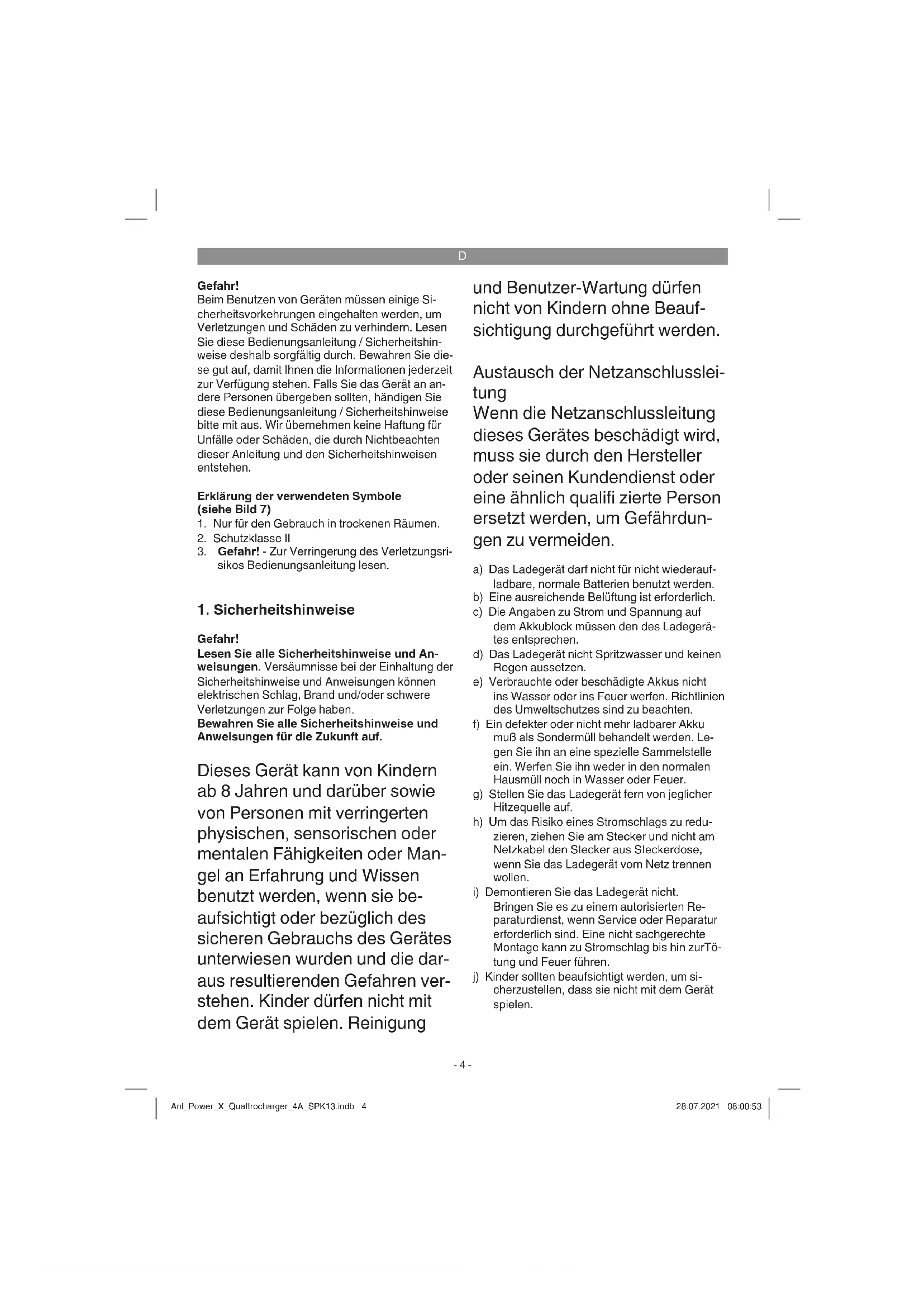

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen. Erklärung der verwendeten Symbole (siehe Bild 7)

1. Nur für den Gebrauch in trockenen Räumen.

3. Gefahr! - Zur Verringerung des Verletzungsri-

sikos Bedienungsanleitung lesen.

1. Sicherheitshinweise

Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Man- gel an Erfahrung und Wissen benutzt werden, wenn sie be- aufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die dar- aus resultierenden Gefahren ver- stehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beauf- sichtigung durchgeführt werden. Austausch der Netzanschlusslei- tung Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden. a) Das Ladegerät darf nicht für nicht wiederauf- ladbare, normale Batterien benutzt werden. b) Eine ausreichende Belüftung ist erforderlich. c) Die Angaben zu Strom und Spannung auf dem Akkublock müssen den des Ladegerä- tes entsprechen. d) Das Ladegerät nicht Spritzwasser und keinen Regen aussetzen. e) Verbrauchte oder beschädigte Akkus nicht ins Wasser oder ins Feuer werfen. Richtlinien des Umweltschutzes sind zu beachten. f) Ein defekter oder nicht mehr ladbarer Akku muß als Sondermüll behandelt werden. Le- gen Sie ihn an eine spezielle Sammelstelle ein. Werfen Sie ihn weder in den normalen Hausmüll noch in Wasser oder Feuer. g) Stellen Sie das Ladegerät fern von jeglicher Hitzequelle auf. h) Um das Risiko eines Stromschlags zu redu- zieren, ziehen Sie am Stecker und nicht am Netzkabel den Stecker aus Steckerdose, wenn Sie das Ladegerät vom Netz trennen wollen.

i) Demontieren Sie das Ladegerät nicht.

Bringen Sie es zu einem autorisierten Re- paraturdienst, wenn Service oder Reparatur erforderlich sind. Eine nicht sachgerechte Montage kann zu Stromschlag bis hin zurTö- tung und Feuer führen. j) Kinder sollten beaufsichtigt werden, um si- cherzustellen, dass sie nicht mit dem Gerät spielen. Anl_Power_X_Quattrocharger_4A_SPK13.indb 4Anl_Power_X_Quattrocharger_4A_SPK13.indb 4 28.07.2021 08:00:5328.07.2021 08:00:53D

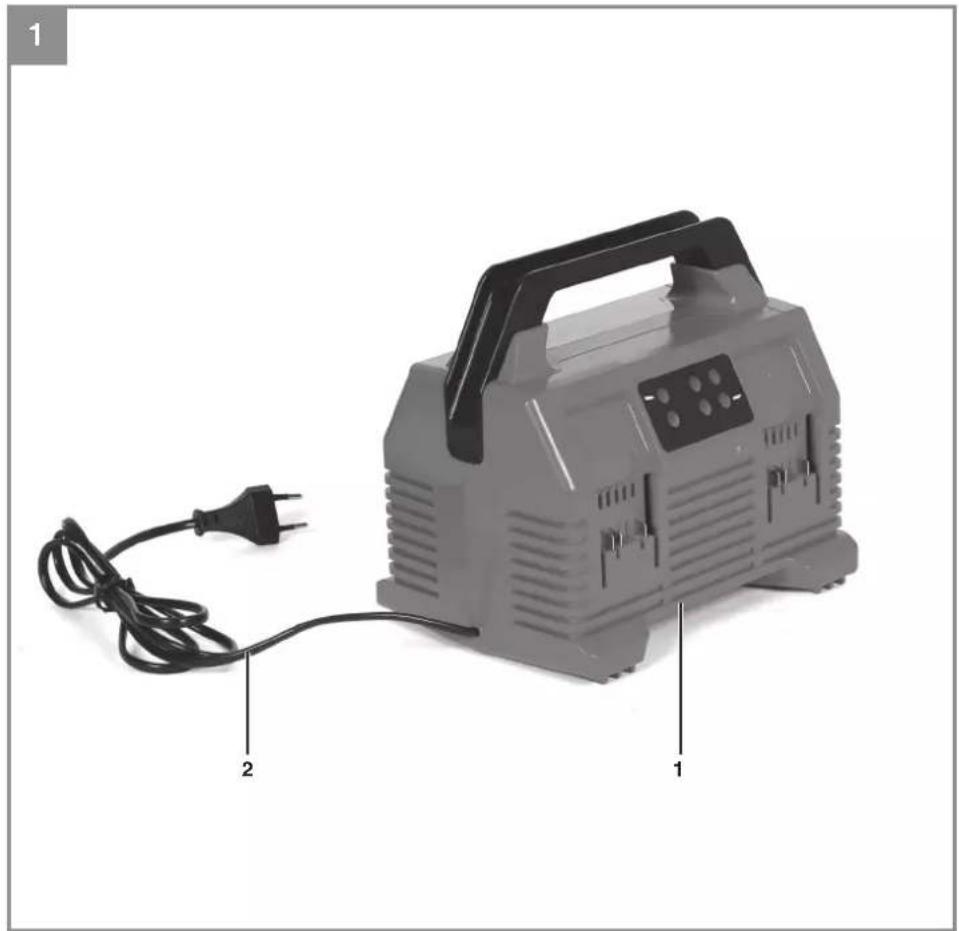

2. Gerätebeschreibung (Bild 1)

• Ladegerät Eingang p. 220
• -240 V~50-60 Hz, 195 W Ausgang 1 p. 18
• V d.c., 4 A Ausgang 2 p. 18
• V d.c., 4 A Ausgang 3 p. 18
• V d.c., 4 A Ausgang 4 V d.c., 4 A Achtung! Das Ladegerät darf nur für die Li-Ion Batterien der Power-X-Change Serie verwendet werden! Power-X-Change p. 18

4.1 Laden des Akkus (Bild 2)

Mit dem Ladegerät können maximal vier Akkus geladen werden. Durch unabhängige Ladung können Sie auch unterschiedliche Akkus (z.B.: 2,0 Ah; 4,0 Ah; 3,0 Ah und 5,2 Ah) zu den auf dem Ladegerät angegebenen Ladzeiten laden. Es können allerdings immer nur maximal zwei Akkus gleichzeitig laden.

1. Akku-Pack (a) aus dem Gerät heraus ziehen,

dabei die Rasttaste (b) drücken.

2. Vergleichen, ob die auf dem Typenschild

angegebene Netzspannung mit der vorhan- denen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (1) in die Steckdose. Die grünen LED´s beginnen zu blinken.

3. Stecken Sie den oder die Akkus (a) auf das

4. Unter Punkt 7 „Anzeige Ladegerät“ fi nden Sie

eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät. Sollte das Laden des Akkus nicht möglich sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor- handen ist

ob ein einwandfreier Kontakt an den Lade- kontakten des Ladegerätes vorhanden ist. Sollte das Laden des Akkus immer noch nicht möglich sein, bitten wir Sie,

und den Akku an unseren Kundendienst zu senden. Für einen fachgerechten Versand kontaktie- ren Sie bitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerät erworben wurde. Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese ein- zeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden! Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederauf- ladung des Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Geräts nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

4.2 Laden von 4 Akkus (Bild 3)

Sind vier Akkus eingesteckt, so werden immer nur zwei sich gegenüberstehende Akkus geladen (parallel oder diagonal). Siehe Bild 3. Wenn dieses Akku-Paar fertig geladen ist, fängt das andere Akku-Paar an zu laden. Welches Paar zuerst lädt wird anhand der gelben LED‘s angezeigt und ist abhängig von der Rei- henfolge des Einsteckens. Blinkt die gelbe LED, befi ndet sich der Akku / das Akku Paar in der Warteschlange. Leuchtet die gelbe LED, wird der Akku / das Akku Paar entsprechend der roten und grünen LED’s in Punkt 7 „Anzeige Ladegerät“ geladen. Anl_Power_X_Quattrocharger_4A_SPK13.indb 5Anl_Power_X_Quattrocharger_4A_SPK13.indb 5 28.07.2021 08:00:5428.07.2021 08:00:54D

4.3 Gleichzeitiges Laden von 2 Akkus

(Bild 4-6) Sollen nur 2 Akkus gleichzeitig geladen werden, geht das nur, wenn sich ein Akku auf jeder Seite befi ndet wie in Bild 4, 5 und 6 gezeigt. Also diago- nal oder gegenüber. Sollten beide Akkus auf einer Seite nebeneinan- der eingesteckt sein, so wird erst der eine und dann der andere geladen. Achten Sie hierzu auf die gelben LED’s (Siehe 4.2)

5. Reinigung, Wartung

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker. Das Gerät darf nicht in feuchter Umgebung oder an Stellen mit ätzenden Gasen, gelagert werden, sondern an einem trockenen Ort außer- halb der Reichweite von Kindern.

Halten Sie die Oberfl äche des Gerätes sauber und wischen Sie es nur mit einem trockenen Tuch ab.

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile. Das Gerät darf nicht demontiert werden. Wenn das Gerät beschädigt ist, wenden Sie sich an den Lieferanten oder Hersteller.

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Führen Sie defekte Bau- teile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Haus- müll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektro- werkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orde- rung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigen- tumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nati- onalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elek- trobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produk- te, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig. Technische Änderungen vorbehalten Anl_Power_X_Quattrocharger_4A_SPK13.indb 6Anl_Power_X_Quattrocharger_4A_SPK13.indb 6 28.07.2021 08:00:5428.07.2021 08:00:54D

7. Anzeige Ladegerät

Anzeigestatus Bedeutung und Maßnahme Gelbe LED Rote LED Grüne LED Aus Blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät An Aus Laden Das Ladegerät lädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen. Aus An Der Akku ist aufgeladen und einsatzbereit. Danach wird bis zur vollständigen Ladung auf eine Schonladung umge- schaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladege- rät vom Netz. Blinkt Aus Anpassungsladung Das Ladegerät befi ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45° C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden. Blinkt Blinkt Fehler Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmen Sie den Akku aus dem Ladegerät. An An Temperaturstörung Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (un- ter 0° C) Maßnahme: Entnehmen Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20° C) auf. Blinkt Blinkt die gelbe LED, befi ndet sich der Akku / das Akku Paar in der War- teschlange. An Leuchtet die gelbe LED, wird der Akku / das Akku Paar entsprechend der roten und grünen LED’s in Punkt 7 „Anzeige Ladegerät“ geladen. Anl_Power_X_Quattrocharger_4A_SPK13.indb 7Anl_Power_X_Quattrocharger_4A_SPK13.indb 7 28.07.2021 08:00:5428.07.2021 08:00:54D
