BEDIENUNGSANLEITUNG CCBC 301 EINHELL

Art.-Nr.: 10.781.21 I.-Nr.: 11015

-2-

D

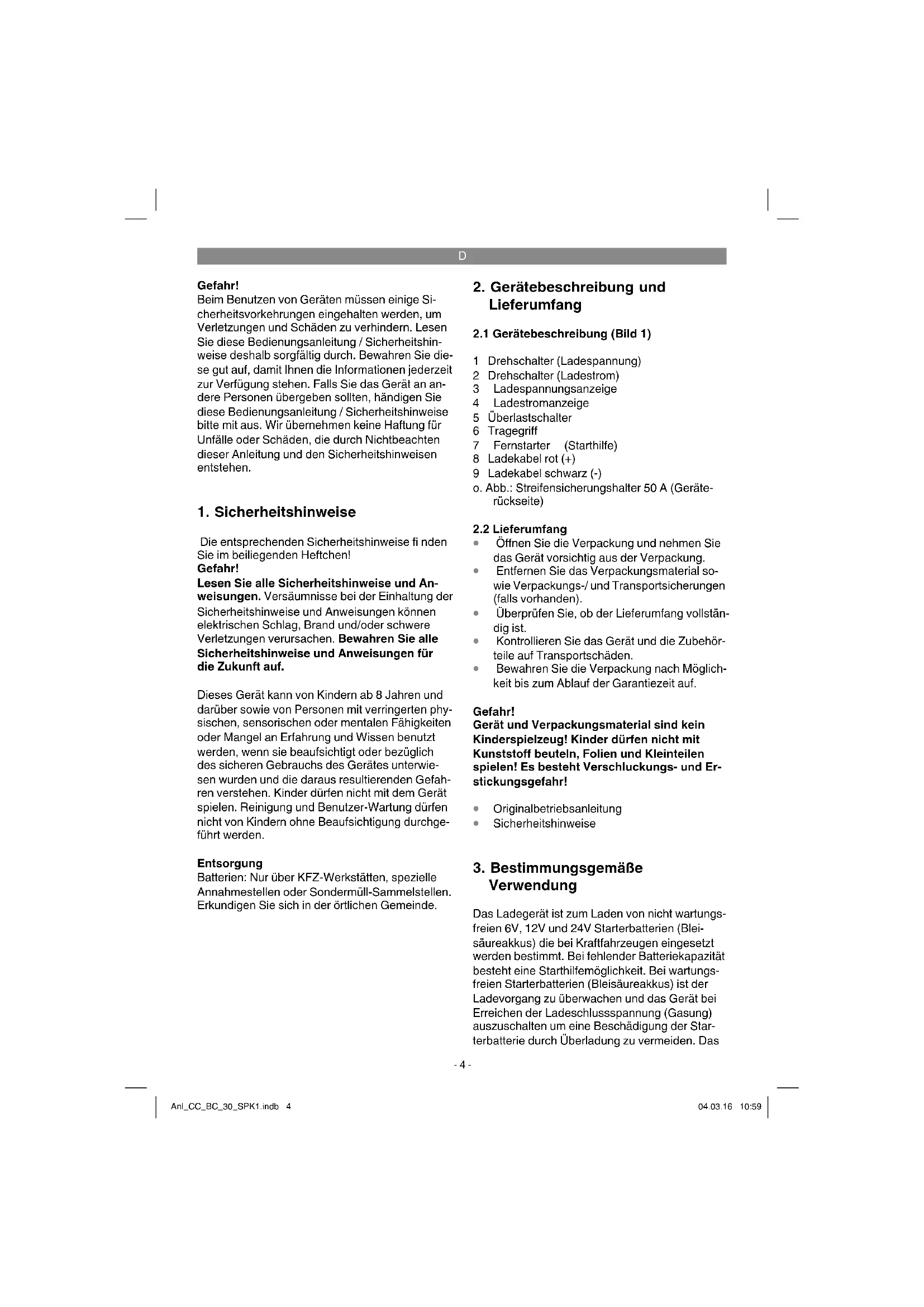

Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit ihren die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder)dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung)duren nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Entsorgung

Batterien: Nur über KFZ-Werkstätten, spezielle Annahmestellen oder Sondermüll-Sammelstellen. Erkundigen Sie sich in der ortlichen Gemeinde.

2. Gerätebeschreibung und Lieferumfang

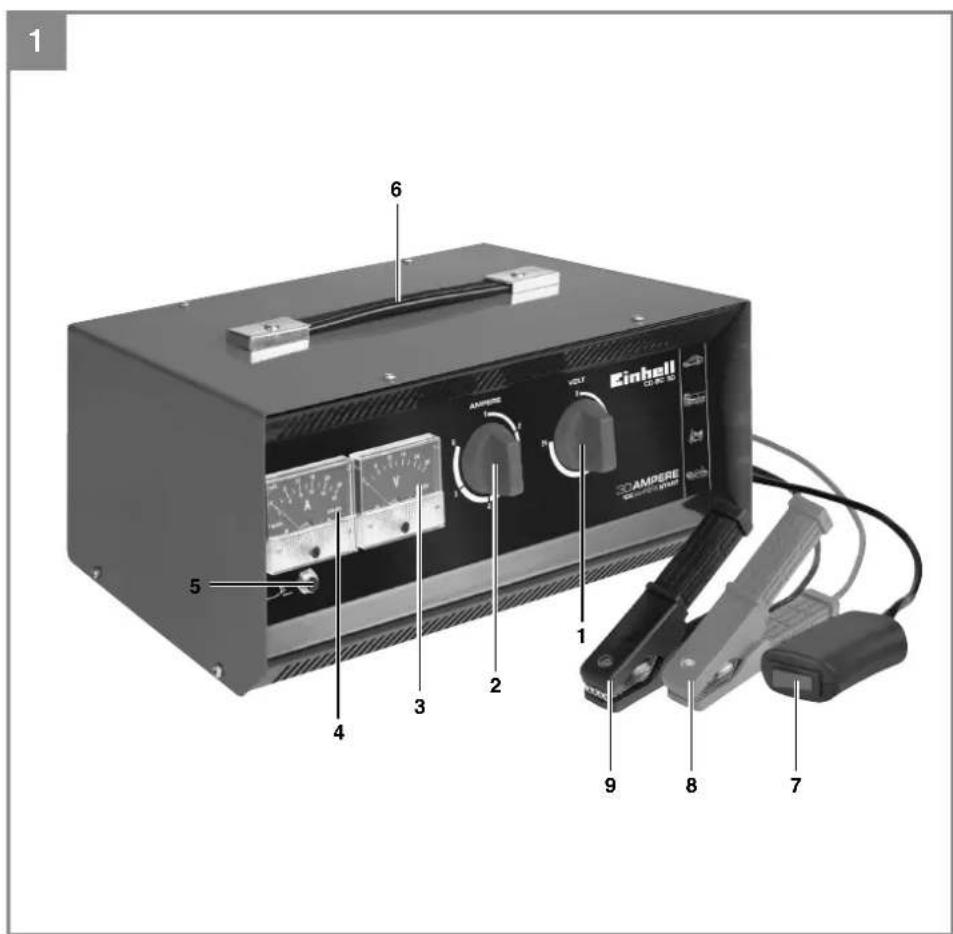

2.1 Gerätebeschreibung (Bild 1)

1 Drehschalter (Ladespannung)
2 Drehschalter (Ladestrom)
3 Ladespannungsanzeige
4 Ladestromanzeige
5 Überlastschalter
6 Tragegriff
7 Fernstarter (Starthilfe)
8 Ladekabel rot (+)
9 Ladekabel schwarz (-)
o. Abb.: Streifensicherungshalter 50 A (Geräte-rückseite)

2.2 Lieferumfang

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Originalbetriebsanleitung
- Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Das Ladegerät ist zum Laden von nicht wartungsfreien 6V, 12V und 24V Starterbatterien (Bleisäureakkus) die bei Kraftfahrzeugen eingesetzt werden bestimmt. Bei fehlender Batteriekapazität besteht eine Starthilfemogglichkeit. Bei wartungsfreien Starterbatterien (Bleisäureakkus) ist der Ladevorgang zu überwachen und das Gerät bei Erreichen der Ladeschluxsspannung (Gasung) auszuschalten um eine Beschädigung der Starterbatterie durch Überladung zu vermeiden. Das

D

Gerat ist nicht für Bleigel / AGM Batterien geeignet. Gerat nur in trockenen Räumen benutzen.

Das Gerat darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervogerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: 230 V ~ 50 Hz
Nenn-Eingangsstrom: 2,3 A
Nenn-Aufnahmeleistung: 430 W

Nenn-Ausgangs-spannung	6 V d.c. 12	V d.c 24 V d	c.
Nenn-Ausgangs-strom min.	0,7 A arith.0,9 A eff .	1,0 A arith.1,6 A eff .	1,8 A arith.3,0 A eff .
Nenn-Ausgangs-strom max.	21 A arith.30 A eff .	20 A arith.30 A eff .	14 A arith.20 A eff .
Batterie-kapazität	5-400 Ah 3	400 Ah 4-400	Ah
Starthilfe-strom max.	80 A arith.100 A eff .	80 A arith.100 A eff .	80 A arith.100 A eff .

Batteriekapazitat Stufe 1-6

	1	2		3	4
6 V 5	Ah 7 A	10 Ah	25 Ah	70 Ah	150
Ah 150						Ah
12 V 3	Ah 5	Ah 7	18 Ah	45 Ah	30 Ah
24 V 4	Ah 5	Ah 7	15 Ah	33 Ah	50 Ah

5. Bedienung

Die Starthilfeinrichtung biet bei Startschwierigkeiten aufgrund fehlender Batteriekapazität eine willkommen Ende.

Nach Angabe der meisten KFZ-Hersteller ist die Batterie vor dem Laden vom Bordnetz zu trennen. Wir weisen darauf auf hin, dass die Fahrzeuge in der Standardausstattung berreits mit zahlreichen Elektronikbausteinen (wie z. B. ABS, ASR, Einspritzpumpe, Bordcomputer) ausgerustet sind. Auftretende Spannungsspitzen konnen zu evtl. Defekten in den Elektronikbausteinen führen. Daher sollte die Batterie beim Laden vom Bordnetz getrennt werden. Beachten Sieitte die Hinweise in den Bedienungsanleitungen fur Auto, Radio, Navigati onssystem usw.

Eine 10-Minuten-Aufladung auf höchster Ladestufe reicht in der Regel aus ohne Starthilfeunterstätzung ein Fahrzeug zu starten.

5.1 Laden der Batterie:

• Losen oder entnehmen Sie die Batteriestopfen (falls vorhanden) von der Batterie.
• Überprüfen Sie den Säurestand ihrer Batterie. Falls notwendig fullen Sie destilliertes Wasser ein (falls möglich). Achtung! Batteriesäure ist atzend. Säurespritzer sofort mit viel Wasser gründlich abspüssen, notfalls einen Arzt aufsuchen.

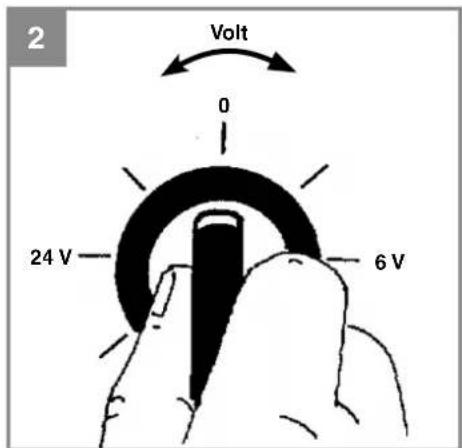

  Wahlen Sie die Ladespannung aus. Achten Sie unbedingt auf die Spanningsangabe auf der zu ladenden Batterie. Wahlen Sie den Ladestrom (Ampere) entsprechend der Ziffern 1 (kleinster Ladestrom) bis Ziffern 6 (hochster Ladestrom) aus. Beachten Sie hierzu die Mindestkapazität der Batterie unter Abschnitt 4. Technische Daten.
  SchlieBen Sie zuerst das rote Ladekabel an den Pluspol der Batterie an.
  AnschlieBend wird das Schwarze Ladekabel entfernt von Batterie und Benzinleitung an der Karrosserie angeschlossen.
• Warning! Im Normalfall ist der negative Batteriepol mit der Karosserie verbunden und Sie gehen zum Laden wie zuvor beschrieben vor. Im Ausnahmefall kann es möglich sein, dass der positive Batteriepol mit der Karosserie verbunden ist (positive Erdung). In dieser Fall schlieBen Sie das Schwarze Ladekabel

am Minuspol der Batterie an. AnschlieBend verbinden Sie das rote Ladekabel, entfern von Batterie und Benzinleitung, mit der Karosserie.
Nachdem die Batterie an das Ladegerät angeschlossen ist, können Sie das Ladegerät an eine Steckdose mit 230V~50Hz anschließen. Ein Anschluss an eine Steckdose mit einer anderen Netzspannung ist nicht zulässig. Achting! Durch das Laden kann gefährliches Knallgas entstehen, dazu während des Ladens Funkenbildung und offenes Feuer vermeiden. Explosionsgefasrt!

Berechnung der Ladezeit:

Die Ladezeit wird vom Ladezustand der Batterie bestimmt. Bei einer leeren Batterie kann die ungebährte Ladezeit mit folgender Formel berechnet werden:

Batteriekapazitat in Ah

Ladezeit/h =

Amp. (Ladestrom arithm.)

24 Ah

Beispiel = 9,6 h max.

2,5A

Bei normal entladener Batterie fl ieBt ein hoher Anfangsstrom umgefahr in Hohe des Nennstromes. Mit zunehmender Ladezeit sinkt der Ladestrom ab.

Bei alten Batterien, bei denen der Ladestrom nicht zurückgeht, liegt ein Defekt vor, wie Zellenschluss oder Altersschaden.

Der Ladestrom solfte 1/10 bis 1/6 der Batteriekapazitat betragen.

Achtung! Ladezeit nicht überschreiben. Nach dem Ladezeitende den Netzstecker aus der Steckdoseziehen und das Ladegerät von der Batterie trennen.

Der genaue Ladezustand kann nur durch Messen der Säuredichte mit einem Säureheber ermittelt werden.

Hinweis! Beim Ladevorgang werden Gase frei (Blaschenbildung an der Oberfl äche der Batteriefl üssigkeit). Achten Sie daher auf gute Belüfung in den Räumen.

Werte der Säuredichte (kg/l bei 20°C)

1,28 Batterie geladen
1,21 Batterie halb geladen
1,16 Batterie entladen

5.2 Laden der Batterie beenden

• Ist der Ladevorgang abgeschlossen, drehen Sie den Ladespannungsschalter auf "0".
• Ziehen Sie den Netzstecker aus der Steckdose.
• Lösen Sie zuerst das schwarze Ladekabel von der Karrosserie.
  AnschlieBend loses Sie das rote Ladekabel vom Pluspol der Batterie.
• Achtung! Bei positiver Erdung lösen Sie zuerst das rote Ladekabel von der Karosserie dann das Schwarze Ladekabel von der Batterie.
• Batteriestopfen wieder aufschrauben oder aufdrücken (falls vorhanden).

5.3 Starthilfevorgang 6 - 24V 80 A arithm. / 100 A eff .

1. Stellen Sie die Batteriespannung ein (6V/12V oder 24V)

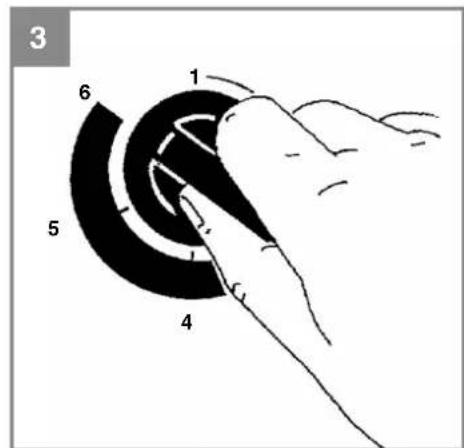

2. Stromstufenschalter auf Stufe 6 stellen. (Bild 3).
3. Die Batterie 5-10 Minuten vorlagen, wie unter Punkt 5.1 „Laden der Batterie" beschrieben.

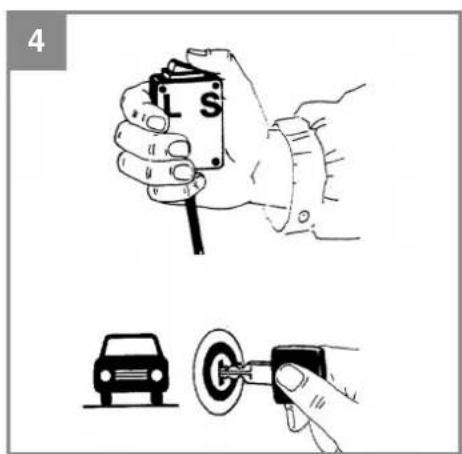

4. Drucken Sie den Taster der Fernstarteinrichtung und Starten gleichzeitig das Fahrzeug (Bild 4).

Nach kurzer Zeit schaltet sich der Überlastschalter das Gerät ab. Ist der Startvorgang misßlügt, so kann nach ca. 3 Minuten der Knopf des Überlastschalters wieder eingedrück werden und der Startvorgang wiederholt werden. Der Startvorg wird erleichtert, wenn vor dem Starten die Batterie ca. 10 Minuten mit der hochsten Ladestufe geladen wird.

Nehmen Sie nach erfolgter Starthilfe das Gerät wie unter 5.2 beschrieben außer Betrieb.

D

6. Überlastschutz

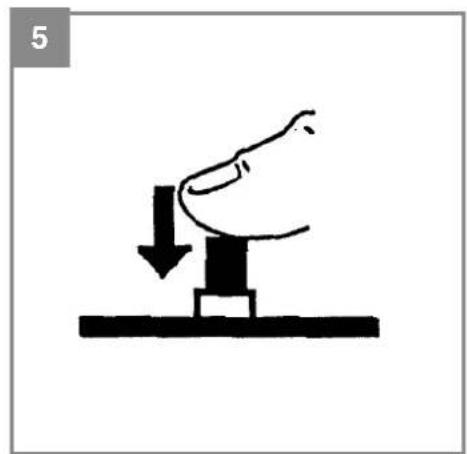

Bild 5:

Der eingebaute Überlastschalter schützt das Gerät vor Überlastung oder Kurzschluß. Beim Abschalten des Überlastschalters springt dessen Druckkopf weiter nach außen; nach einer kurzen Abkühlpause von ca. 5 Minuten kann dieser werden die ergedrückt werden. Der im Trafo eingewickelte Thermoschutz schützt das Gerät vor zu starker Erwärzung.

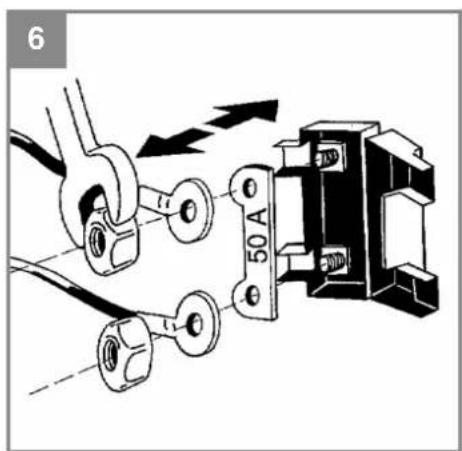

Bild 6:

Die Streifensicherung auf der Rückseite des Gerätes, schützt das Gerät vor Kurzschluß und Falschpolung. Wechseln der Streifensicherung: Gleichen Amperewert verwenden.

Hinweis

Bei tiefentladenen Batterien mit großer Kapazitat kann bei den oberen Ladestufen, insbesondere bei überhöhter Netzspannung, ein Überlastschalter anspruchen. In thisem Fall ist es zweckmäßig, die Batterie mit einer niedrigen Ladestufe kurze Zeit soweit vorhanden vorzuladen, bis der Überlastschutz hält.

7. Wartung und Pfliege der Batterie

• Achten Sie darauf, daß ihre Batterie immer fest eingebaut ist.
• Eine einwandfrei Verbindung an das Leitungsnetz der elektrischen Anlage muss gewährleistet sein.
• Batterie sauber und trocken halten. Anschlussklemmen mit einem säurefrei und säurebeständigen Fett (Vaseline)leitung einfetten.
• Bei nicht wartungsfreien Batterien ca. alle 4 Wochen Höhe des Saurestandes prufen und bei Bedarf nur destilliertes Wasser nachfüllen.

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlütze und Gehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem saubenen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsa-oder Lösungsmittel; diese konnten die Kunststoffeile des Gerätes angreifen. Achten Sie daraufauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
  Das Ladegerät soll zur Aufbewährung in einem trockenem Raum abgestellt werden. Die Ladeklemen sind von Korrosion zu reinigen.

8.2 Wartung

Im Geräteinneren befi den sich keine weiteren zu wartenden Teile.

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
- Artikelnummer des Gerätes - Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

D

9. Entsorgung und Wiederverwertung

Das Gerät befönt sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführ werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

D

10. Hinweise zur Fehlerbeseitigung

Wird das Gerät richtig betrieben, dürften keine Störungen auftreten. Bei Störungen prufen Sie die folgenden Möglichkeit, bevor Sie den Kundendienst verständigen.

Störung Mögliche Ursache Behebung
Überlastungsschutz & lös aus	- Ladezangen falsch angeschlossen	- rote Ladezange an Pluspol, schwarze Ladezange an Karosserie anschließen
	- Kontakt der Ladezangen zueinan-der	- Kontakt beseitigen
	- Batterie stark entladen	- Kleineren Ladestrom wahren
	- Batterie ist schadhaft	- Batterie von Fachmann prüfen las-ten und ggf. austauschen
Ladestromanzeige & funktioniert nicht	- Kontakt der Ladezangen zu den Batteriepolen schlecht	- Kontakte und Ladezangen säubern
	- Batterie ist schadhaft	- Batterie von Fachmann prüfen las-ten und ggf. austauschen
	- Fehlerhafte Ladestromanzeige	- Gerätefungtion mit einer anderen Batterie prüfen

D

Nur fur EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternatively anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solute这点 Gerät dessnoch einmal nicht einwandfrei Funktionieren, bedauern wir thish und bitten Sie, sich an unseren Servicdienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder berufflichen Einsatz konstruiert werden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z.B. Schäden durch Herunterfallen) entstandens sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmoglichkeit ausgeschlssen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-. riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier einige Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingerate
Defekte Geräte anmelden
- Garantieverlängerungen (nur bei bestimmen Geräten)
Bestellverfolgung

Wir freuun uns auf ihren Besuch online unter www.isc-gmbh.info!

Telefon: [phone] • Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-qmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

Danger!

Endast for EU-länder

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erkiart folgende Konformitat gemäß EU-Richtlinie und Normen für Artikel

Landau/Isar, den 15.02.2016

First CE:2016

Art.-No.:10.781.21 I-No.:11015
